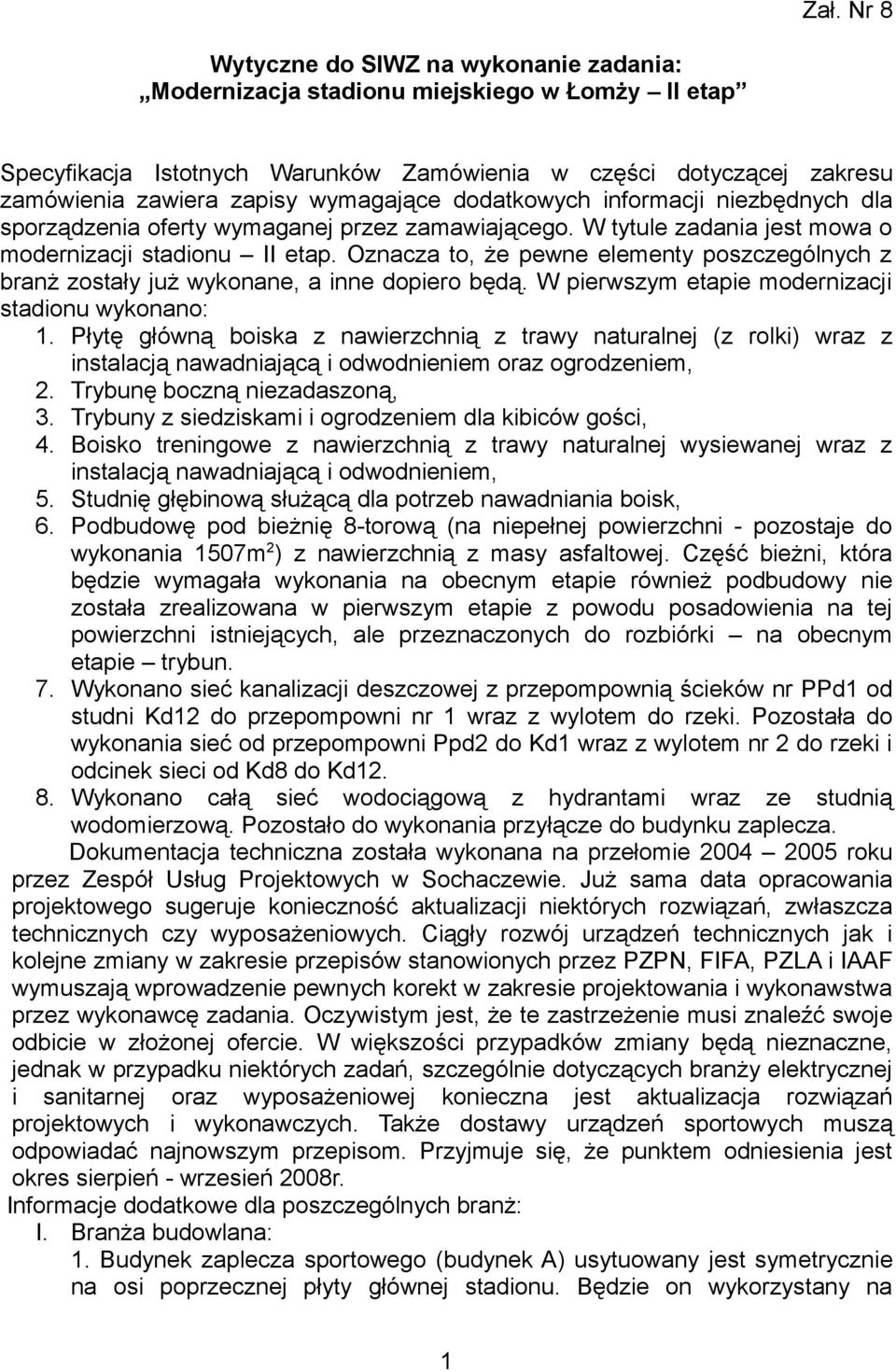

1 Zał. Nr 8 Wytyczne do SIWZ na wykonanie zadania: Modernizacja stadionu miejskiego w Łomży II etap Specyfikacja Istotnych Warunków Zamówienia w części dotyczącej zakresu zamówienia zawiera zapisy wymagające dodatkowych informacji niezbędnych dla sporządzenia oferty wymaganej przez zamawiającego. W tytule zadania jest mowa o modernizacji stadionu II etap. Oznacza to, że pewne elementy poszczególnych z branż zostały już wykonane, a inne dopiero będą. W pierwszym etapie modernizacji stadionu wykonano: 1. Płytę główną boiska z nawierzchnią z trawy naturalnej (z rolki) wraz z instalacją nawadniającą i odwodnieniem oraz ogrodzeniem, 2. Trybunę boczną niezadaszoną, 3. Trybuny z siedziskami i ogrodzeniem dla kibiców gości, 4. Boisko treningowe z nawierzchnią z trawy naturalnej wysiewanej wraz z instalacją nawadniającą i odwodnieniem, 5. Studnię głębinową służącą dla potrzeb nawadniania boisk, 6. Podbudowę pod bieżnię 8-torową (na niepełnej powierzchni - pozostaje do wykonania 1507m 2 ) z nawierzchnią z masy asfaltowej. Część bieżni, która będzie wymagała wykonania na obecnym etapie również podbudowy nie została zrealizowana w pierwszym etapie z powodu posadowienia na tej powierzchni istniejących, ale przeznaczonych do rozbiórki na obecnym etapie trybun. 7. Wykonano sieć kanalizacji deszczowej z przepompownią ścieków nr PPd1 od studni Kd12 do przepompowni nr 1 wraz z wylotem do rzeki. Pozostała do wykonania sieć od przepompowni Ppd2 do Kd1 wraz z wylotem nr 2 do rzeki i odcinek sieci od Kd8 do Kd Wykonano całą sieć wodociągową z hydrantami wraz ze studnią wodomierzową. Pozostało do wykonania przyłącze do budynku zaplecza. Dokumentacja techniczna została wykonana na przełomie roku przez Zespół Usług Projektowych w Sochaczewie. Już sama data opracowania projektowego sugeruje konieczność aktualizacji niektórych rozwiązań, zwłaszcza technicznych czy wyposażeniowych. Ciągły rozwój urządzeń technicznych jak i kolejne zmiany w zakresie przepisów stanowionych przez PZPN, FIFA, PZLA i IAAF wymuszają wprowadzenie pewnych korekt w zakresie projektowania i wykonawstwa przez wykonawcę zadania. Oczywistym jest, że te zastrzeżenie musi znaleźć swoje odbicie w złożonej ofercie. W większości przypadków zmiany będą nieznaczne, jednak w przypadku niektórych zadań, szczególnie dotyczących branży elektrycznej i sanitarnej oraz wyposażeniowej konieczna jest aktualizacja rozwiązań projektowych i wykonawczych. Także dostawy urządzeń sportowych muszą odpowiadać najnowszym przepisom. Przyjmuje się, że punktem odniesienia jest okres sierpień - wrzesień 2008r. Informacje dodatkowe dla poszczególnych branż: I. Branża budowlana: 1. Budynek zaplecza sportowego (budynek A) usytuowany jest symetrycznie na osi poprzecznej płyty głównej stadionu. Będzie on wykorzystany na 1

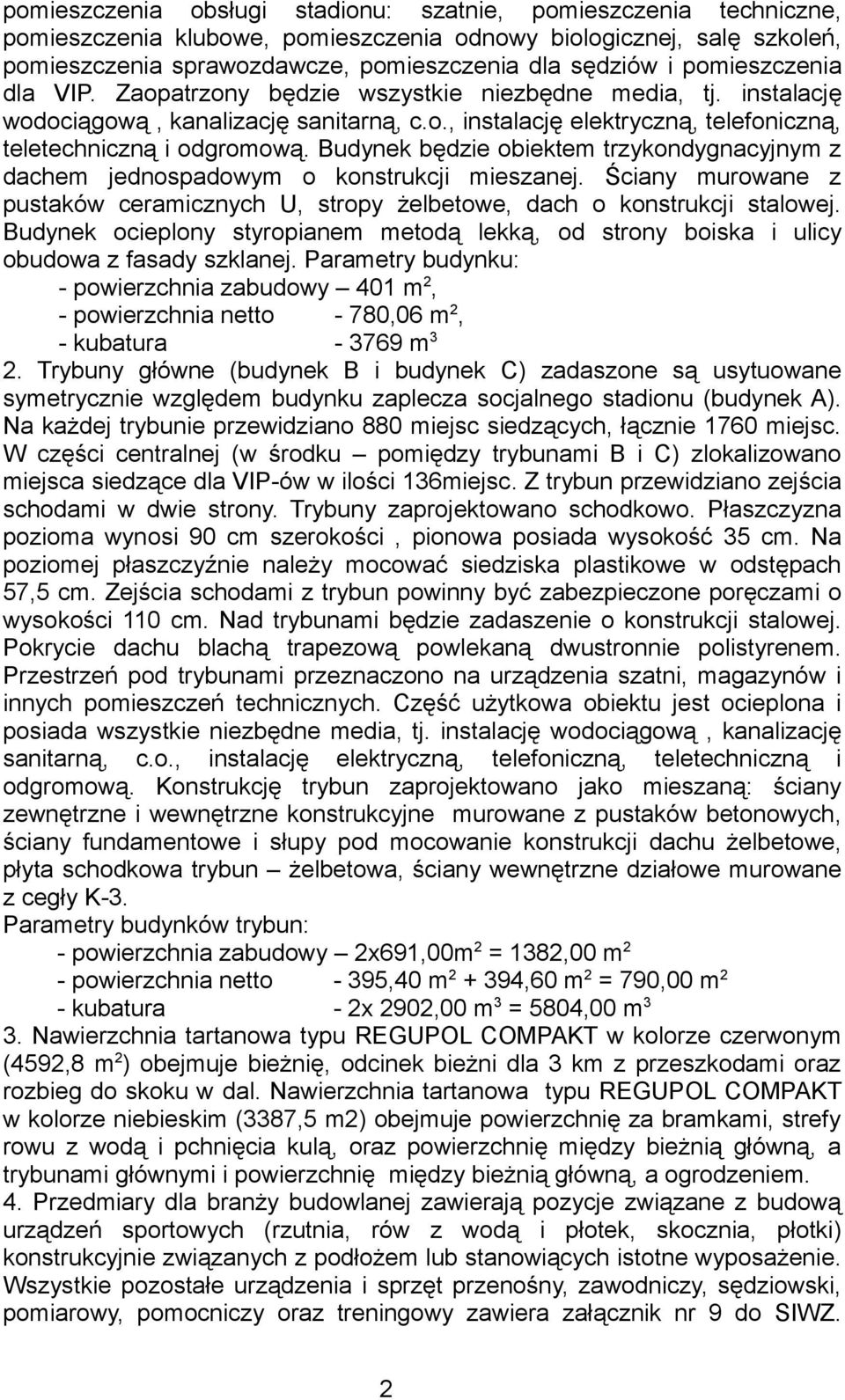

2 pomieszczenia obsługi stadionu: szatnie, pomieszczenia techniczne, pomieszczenia klubowe, pomieszczenia odnowy biologicznej, salę szkoleń, pomieszczenia sprawozdawcze, pomieszczenia dla sędziów i pomieszczenia dla VIP. Zaopatrzony będzie wszystkie niezbędne media, tj. instalację wodociągową, kanalizację sanitarną, c.o., instalację elektryczną, telefoniczną, teletechniczną i odgromową. Budynek będzie obiektem trzykondygnacyjnym z dachem jednospadowym o konstrukcji mieszanej. Ściany murowane z pustaków ceramicznych U, stropy żelbetowe, dach o konstrukcji stalowej. Budynek ocieplony styropianem metodą lekką, od strony boiska i ulicy obudowa z fasady szklanej. Parametry budynku: - powierzchnia zabudowy 401 m 2, - powierzchnia netto - 780,06 m 2, - kubatura m 3 2. Trybuny główne (budynek B i budynek C) zadaszone są usytuowane symetrycznie względem budynku zaplecza socjalnego stadionu (budynek A). Na każdej trybunie przewidziano 880 miejsc siedzących, łącznie 1760 miejsc. W części centralnej (w środku pomiędzy trybunami B i C) zlokalizowano miejsca siedzące dla VIP-ów w ilości 136miejsc. Z trybun przewidziano zejścia schodami w dwie strony. Trybuny zaprojektowano schodkowo. Płaszczyzna pozioma wynosi 90 cm szerokości, pionowa posiada wysokość 35 cm. Na poziomej płaszczyźnie należy mocować siedziska plastikowe w odstępach 57,5 cm. Zejścia schodami z trybun powinny być zabezpieczone poręczami o wysokości 110 cm. Nad trybunami będzie zadaszenie o konstrukcji stalowej. Pokrycie dachu blachą trapezową powlekaną dwustronnie polistyrenem. Przestrzeń pod trybunami przeznaczono na urządzenia szatni, magazynów i innych pomieszczeń technicznych. Część użytkowa obiektu jest ocieplona i posiada wszystkie niezbędne media, tj. instalację wodociągową, kanalizację sanitarną, c.o., instalację elektryczną, telefoniczną, teletechniczną i odgromową. Konstrukcję trybun zaprojektowano jako mieszaną: ściany zewnętrzne i wewnętrzne konstrukcyjne murowane z pustaków betonowych, ściany fundamentowe i słupy pod mocowanie konstrukcji dachu żelbetowe, płyta schodkowa trybun żelbetowa, ściany wewnętrzne działowe murowane z cegły K-3. Parametry budynków trybun: - powierzchnia zabudowy 2x691,00m 2 = 1382,00 m 2 - powierzchnia netto - 395,40 m ,60 m 2 = 790,00 m 2 - kubatura - 2x 2902,00 m 3 = 5804,00 m 3 3. Nawierzchnia tartanowa typu REGUPOL COMPAKT w kolorze czerwonym (4592,8 m 2 ) obejmuje bieżnię, odcinek bieżni dla 3 km z przeszkodami oraz rozbieg do skoku w dal. Nawierzchnia tartanowa typu REGUPOL COMPAKT w kolorze niebieskim (3387,5 m2) obejmuje powierzchnię za bramkami, strefy rowu z wodą i pchnięcia kulą, oraz powierzchnię między bieżnią główną, a trybunami głównymi i powierzchnię między bieżnią główną, a ogrodzeniem. 4. Przedmiary dla branży budowlanej zawierają pozycje związane z budową urządzeń sportowych (rzutnia, rów z wodą i płotek, skocznia, płotki) konstrukcyjnie związanych z podłożem lub stanowiących istotne wyposażenie. Wszystkie pozostałe urządzenia i sprzęt przenośny, zawodniczy, sędziowski, pomiarowy, pomocniczy oraz treningowy zawiera załącznik nr 9 do SIWZ. 2

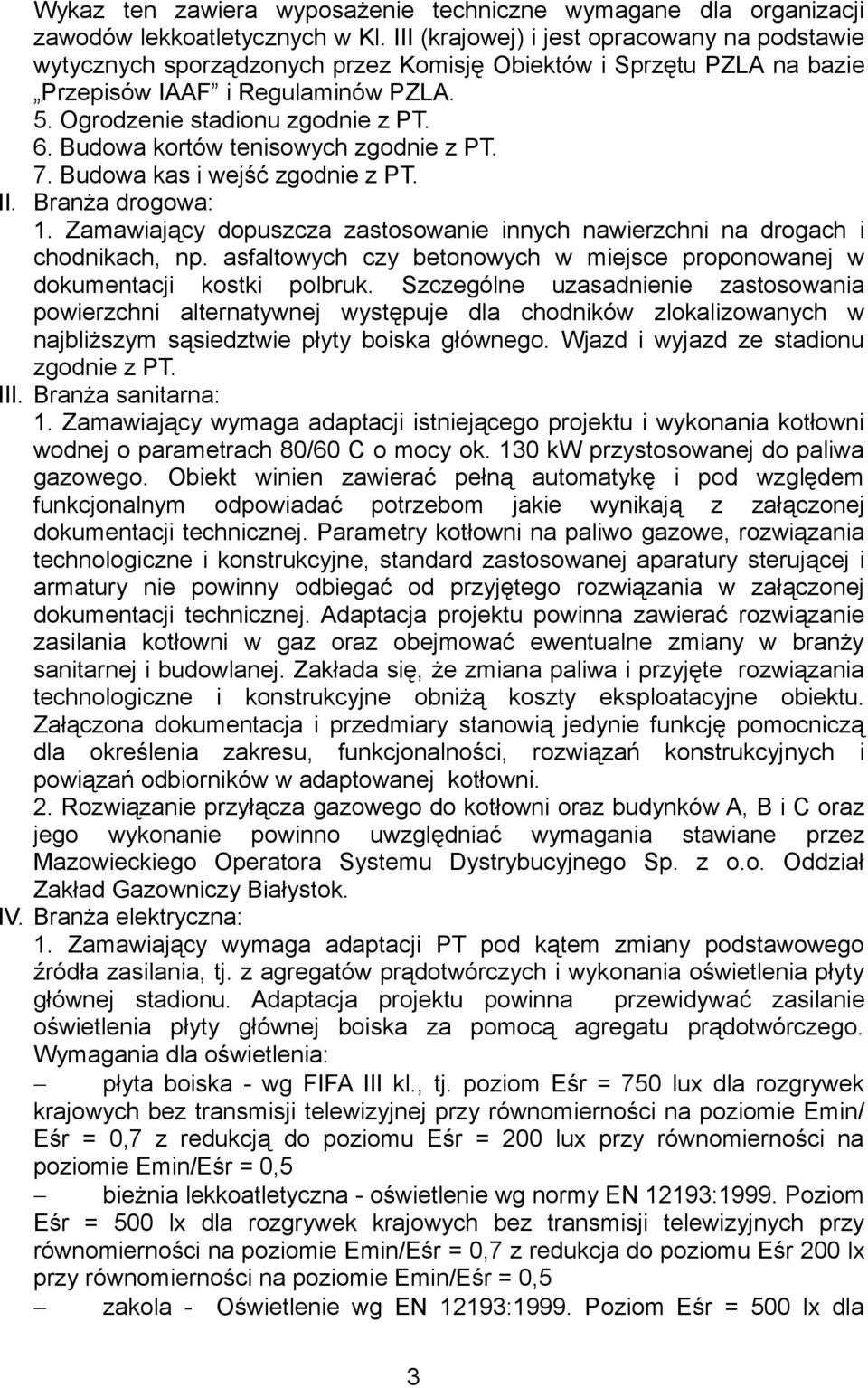

3 Wykaz ten zawiera wyposażenie techniczne wymagane dla organizacji zawodów lekkoatletycznych w Kl. III (krajowej) i jest opracowany na podstawie wytycznych sporządzonych przez Komisję Obiektów i Sprzętu PZLA na bazie Przepisów IAAF i Regulaminów PZLA. 5. Ogrodzenie stadionu zgodnie z PT. 6. Budowa kortów tenisowych zgodnie z PT. 7. Budowa kas i wejść zgodnie z PT. II. Branża drogowa: 1. Zamawiający dopuszcza zastosowanie innych nawierzchni na drogach i chodnikach, np. asfaltowych czy betonowych w miejsce proponowanej w dokumentacji kostki polbruk. Szczególne uzasadnienie zastosowania powierzchni alternatywnej występuje dla chodników zlokalizowanych w najbliższym sąsiedztwie płyty boiska głównego. Wjazd i wyjazd ze stadionu zgodnie z PT. III. Branża sanitarna: 1. Zamawiający wymaga adaptacji istniejącego projektu i wykonania kotłowni wodnej o parametrach 80/60 C o mocy ok. 130 kw przystosowanej do paliwa gazowego. Obiekt winien zawierać pełną automatykę i pod względem funkcjonalnym odpowiadać potrzebom jakie wynikają z załączonej dokumentacji technicznej. Parametry kotłowni na paliwo gazowe, rozwiązania technologiczne i konstrukcyjne, standard zastosowanej aparatury sterującej i armatury nie powinny odbiegać od przyjętego rozwiązania w załączonej dokumentacji technicznej. Adaptacja projektu powinna zawierać rozwiązanie zasilania kotłowni w gaz oraz obejmować ewentualne zmiany w branży sanitarnej i budowlanej. Zakłada się, że zmiana paliwa i przyjęte rozwiązania technologiczne i konstrukcyjne obniżą koszty eksploatacyjne obiektu. Załączona dokumentacja i przedmiary stanowią jedynie funkcję pomocniczą dla określenia zakresu, funkcjonalności, rozwiązań konstrukcyjnych i powiązań odbiorników w adaptowanej kotłowni. 2. Rozwiązanie przyłącza gazowego do kotłowni oraz budynków A, B i C oraz jego wykonanie powinno uwzględniać wymagania stawiane przez Mazowieckiego Operatora Systemu Dystrybucyjnego Sp. z o.o. Oddział Zakład Gazowniczy Białystok. IV. Branża elektryczna: 1. Zamawiający wymaga adaptacji PT pod kątem zmiany podstawowego źródła zasilania, tj. z agregatów prądotwórczych i wykonania oświetlenia płyty głównej stadionu. Adaptacja projektu powinna przewidywać zasilanie oświetlenia płyty głównej boiska za pomocą agregatu prądotwórczego. Wymagania dla oświetlenia: płyta boiska - wg FIFA III kl., tj. poziom Eśr = 750 lux dla rozgrywek krajowych bez transmisji telewizyjnej przy równomierności na poziomie Emin/ Eśr = 0,7 z redukcją do poziomu Eśr = 200 lux przy równomierności na poziomie Emin/Eśr = 0,5 bieżnia lekkoatletyczna - oświetlenie wg normy EN 12193:1999. Poziom Eśr = 500 lx dla rozgrywek krajowych bez transmisji telewizyjnych przy równomierności na poziomie Emin/Eśr = 0,7 z redukcja do poziomu Eśr 200 lx przy równomierności na poziomie Emin/Eśr = 0,5 zakola - Oświetlenie wg EN 12193:1999. Poziom Eśr = 500 lx dla 3

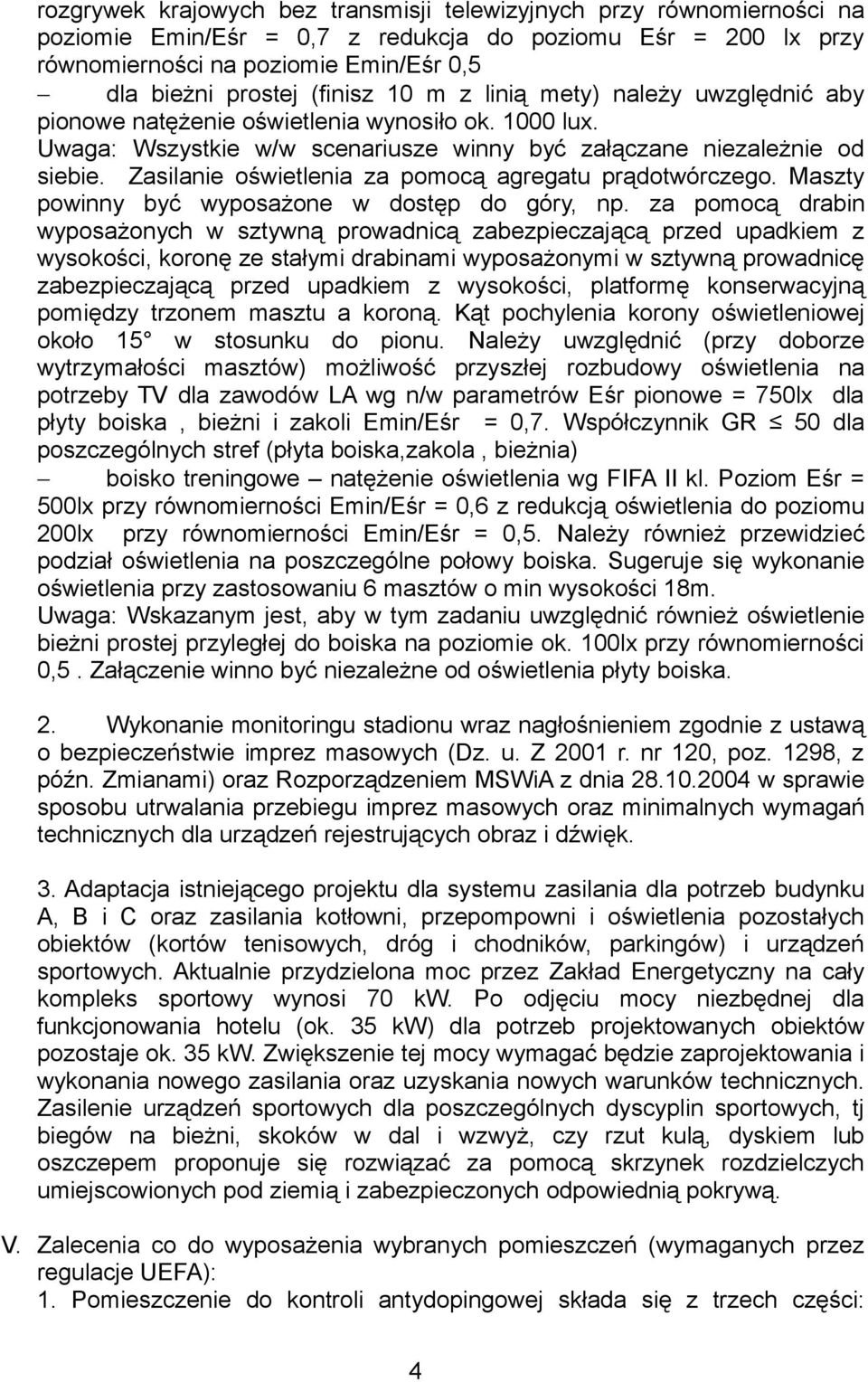

4 rozgrywek krajowych bez transmisji telewizyjnych przy równomierności na poziomie Emin/Eśr = 0,7 z redukcja do poziomu Eśr = 200 lx przy równomierności na poziomie Emin/Eśr 0,5 dla bieżni prostej (finisz 10 m z linią mety) należy uwzględnić aby pionowe natężenie oświetlenia wynosiło ok lux. Uwaga: Wszystkie w/w scenariusze winny być załączane niezależnie od siebie. Zasilanie oświetlenia za pomocą agregatu prądotwórczego. Maszty powinny być wyposażone w dostęp do góry, np. za pomocą drabin wyposażonych w sztywną prowadnicą zabezpieczającą przed upadkiem z wysokości, koronę ze stałymi drabinami wyposażonymi w sztywną prowadnicę zabezpieczającą przed upadkiem z wysokości, platformę konserwacyjną pomiędzy trzonem masztu a koroną. Kąt pochylenia korony oświetleniowej około 15 w stosunku do pionu. Należy uwzględnić (przy doborze wytrzymałości masztów) możliwość przyszłej rozbudowy oświetlenia na potrzeby TV dla zawodów LA wg n/w parametrów Eśr pionowe = 750lx dla płyty boiska, bieżni i zakoli Emin/Eśr = 0,7. Współczynnik GR 50 dla poszczególnych stref (płyta boiska,zakola, bieżnia) boisko treningowe natężenie oświetlenia wg FIFA II kl. Poziom Eśr = 500lx przy równomierności Emin/Eśr = 0,6 z redukcją oświetlenia do poziomu 200lx przy równomierności Emin/Eśr = 0,5. Należy również przewidzieć podział oświetlenia na poszczególne połowy boiska. Sugeruje się wykonanie oświetlenia przy zastosowaniu 6 masztów o min wysokości 18m. Uwaga: Wskazanym jest, aby w tym zadaniu uwzględnić również oświetlenie bieżni prostej przyległej do boiska na poziomie ok. 100lx przy równomierności 0,5. Załączenie winno być niezależne od oświetlenia płyty boiska. 2. Wykonanie monitoringu stadionu wraz nagłośnieniem zgodnie z ustawą o bezpieczeństwie imprez masowych (Dz. u. Z 2001 r. nr 120, poz. 1298, z późn. Zmianami) oraz Rozporządzeniem MSWiA z dnia w sprawie sposobu utrwalania przebiegu imprez masowych oraz minimalnych wymagań technicznych dla urządzeń rejestrujących obraz i dźwięk. 3. Adaptacja istniejącego projektu dla systemu zasilania dla potrzeb budynku A, B i C oraz zasilania kotłowni, przepompowni i oświetlenia pozostałych obiektów (kortów tenisowych, dróg i chodników, parkingów) i urządzeń sportowych. Aktualnie przydzielona moc przez Zakład Energetyczny na cały kompleks sportowy wynosi 70 kw. Po odjęciu mocy niezbędnej dla funkcjonowania hotelu (ok. 35 kw) dla potrzeb projektowanych obiektów pozostaje ok. 35 kw. Zwiększenie tej mocy wymagać będzie zaprojektowania i wykonania nowego zasilania oraz uzyskania nowych warunków technicznych. Zasilenie urządzeń sportowych dla poszczególnych dyscyplin sportowych, tj biegów na bieżni, skoków w dal i wzwyż, czy rzut kulą, dyskiem lub oszczepem proponuje się rozwiązać za pomocą skrzynek rozdzielczych umiejscowionych pod ziemią i zabezpieczonych odpowiednią pokrywą. V. Zalecenia co do wyposażenia wybranych pomieszczeń (wymaganych przez regulacje UEFA): 1. Pomieszczenie do kontroli antydopingowej składa się z trzech części: 4

5 poczekalni, pokoju do testów oraz toalety, - poczekalnia może być wydzieloną częścią pokoju do testów lub bezpośrednio do niego przylegać. Poczekalnia musi zawierać: miejsca dla 8 osób, wieszaki lub szafki na ubrania oraz lodówkę, - pokój do testów musi posiadać: 1 stół, 4 krzesła, zlew z bieżącą wodą zamykaną szafkę i toaletę (przylegającą do pokoju lub w samym pokoju), - toaleta musi znajdować się w pokoju do testów lub bezpośrednio przy nim, z bezpośrednim i osobnym wejściem do pokoju testowego. Musi zawierać muszlę klozetową i zlew z bieżącą wodą. 2. Stadion musi posiadać pojedyncze pomieszczenie dla VIP-ów. 3. Stadion musi posiadać przynajmniej jedno pomieszczenie robocze dla mediów z biurkami i urządzeniami komunikacyjnymi (telefony, faksy, internet). 4. Stadion musi być wyposażony w szatnie dla każdego zespołu z przynajmniej pięcioma prysznicami, trzema muszlami klozetowymi, miejscami siedzącymi dla przynajmniej 25 osób, jednym stołem do masażu i jedną tablicą do kreślenia taktyki. 5. Stadion musi być wyposażony w szatnię dla sędziów z przynajmniej jednym prysznicem, jedną muszlą klozetową, pięcioma krzesłami i biurkiem. 6. Stadion musi posiadać pokój dla delegata z dostępem do telefonu i faksu w pobliżu i z łatwym dostępem do szatni do szatni piłkarzy i sędziów. 7. Stadion musi posiadać wydzielone pomieszczenie do udzielania pierwszej pomocy i leczenia dla zawodników i działaczy. Uwaga: Wprowadzone zmiany do Wytycznych wynikają z potrzeby uszczegółowienia niektórych informacji, a także ograniczenia (zmniejszenia) przedmiotu zamówienia i zmniejszenia wymagań związanych z klasyfikacją obiektu. 5
