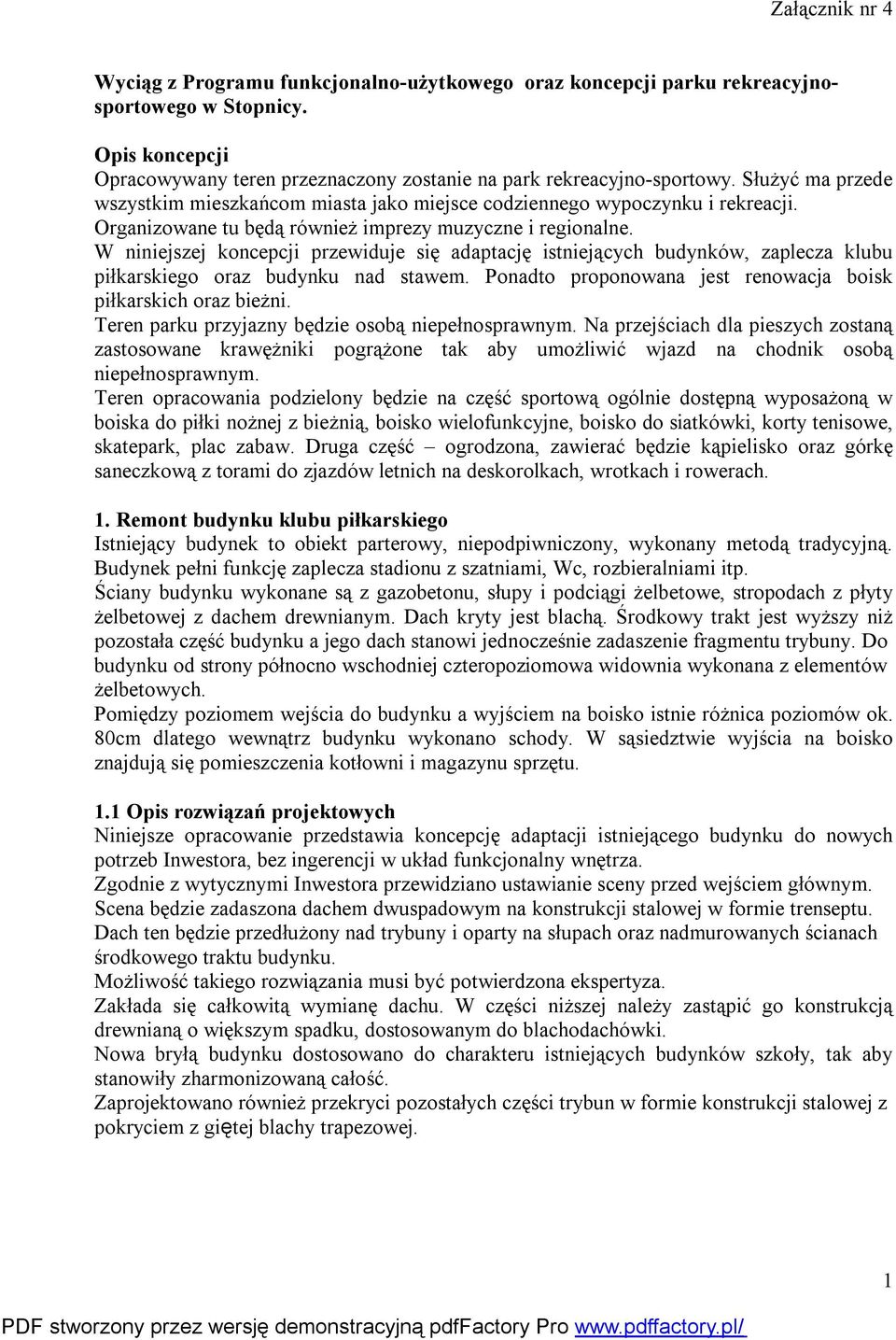

1 Załącznik nr 4 Wyciąg z Programu funkcjonalno-użytkowego oraz koncepcji parku rekreacyjnosportowego w Stopnicy. Opis koncepcji Opracowywany teren przeznaczony zostanie na park rekreacyjno-sportowy. Służyć ma przede wszystkim mieszkańcom miasta jako miejsce codziennego wypoczynku i rekreacji. Organizowane tu będą również imprezy muzyczne i regionalne. W niniejszej koncepcji przewiduje się adaptację istniejących budynków, zaplecza klubu piłkarskiego oraz budynku nad stawem. Ponadto proponowana jest renowacja boisk piłkarskich oraz bieżni. Teren parku przyjazny będzie osobą niepełnosprawnym. Na przejściach dla pieszych zostaną zastosowane krawężniki pogrążone tak aby umożliwić wjazd na chodnik osobą niepełnosprawnym. Teren opracowania podzielony będzie na część sportową ogólnie dostępną wyposażoną w boiska do piłki nożnej z bieżnią, boisko wielofunkcyjne, boisko do siatkówki, korty tenisowe, skatepark, plac zabaw. Druga część ogrodzona, zawierać będzie kąpielisko oraz górkę saneczkową z torami do zjazdów letnich na deskorolkach, wrotkach i rowerach. 1. Remont budynku klubu piłkarskiego Istniejący budynek to obiekt parterowy, niepodpiwniczony, wykonany metodą tradycyjną. Budynek pełni funkcję zaplecza stadionu z szatniami, Wc, rozbieralniami itp. Ściany budynku wykonane są z gazobetonu, słupy i podciągi żelbetowe, stropodach z płyty żelbetowej z dachem drewnianym. Dach kryty jest blachą. Środkowy trakt jest wyższy niż pozostała część budynku a jego dach stanowi jednocześnie zadaszenie fragmentu trybuny. Do budynku od strony północno wschodniej czteropoziomowa widownia wykonana z elementów żelbetowych. Pomiędzy poziomem wejścia do budynku a wyjściem na boisko istnie różnica poziomów ok. 80cm dlatego wewnątrz budynku wykonano schody. W sąsiedztwie wyjścia na boisko znajdują się pomieszczenia kotłowni i magazynu sprzętu. 1.1 Opis rozwiązań projektowych Niniejsze opracowanie przedstawia koncepcję adaptacji istniejącego budynku do nowych potrzeb Inwestora, bez ingerencji w układ funkcjonalny wnętrza. Zgodnie z wytycznymi Inwestora przewidziano ustawianie sceny przed wejściem głównym. Scena będzie zadaszona dachem dwuspadowym na konstrukcji stalowej w formie trenseptu. Dach ten będzie przedłużony nad trybuny i oparty na słupach oraz nadmurowanych ścianach środkowego traktu budynku. Możliwość takiego rozwiązania musi być potwierdzona ekspertyza. Zakłada się całkowitą wymianę dachu. W części niższej należy zastąpić go konstrukcją drewnianą o większym spadku, dostosowanym do blachodachówki. Nowa bryłą budynku dostosowano do charakteru istniejących budynków szkoły, tak aby stanowiły zharmonizowaną całość. Zaprojektowano również przekryci pozostałych części trybun w formie konstrukcji stalowej z pokryciem z giętej blachy trapezowej. 1

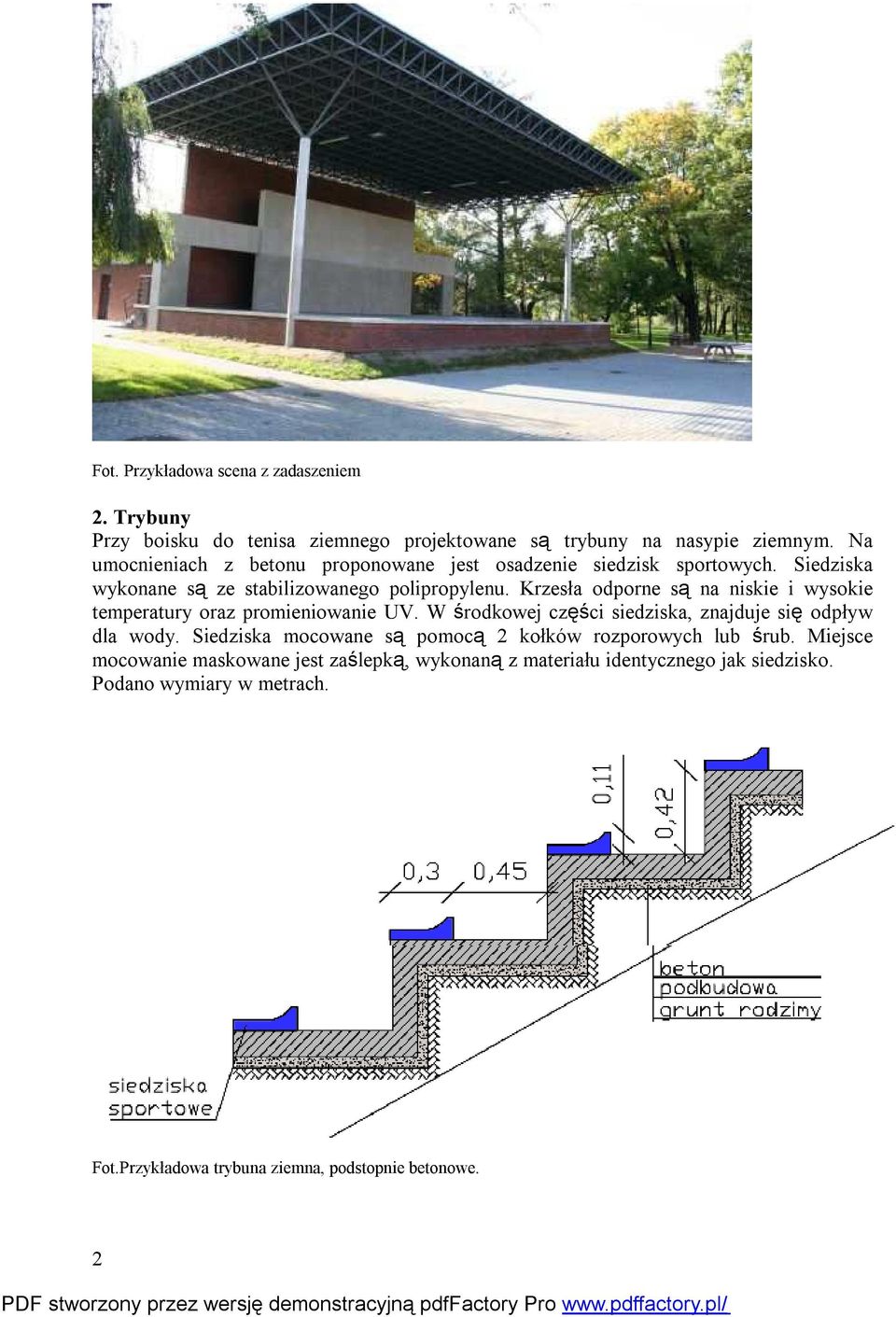

2 Fot. Przykładowa scena z zadaszeniem 2. Trybuny Przy boisku do tenisa ziemnego projektowane są trybuny na nasypie ziemnym. Na umocnieniach z betonu proponowane jest osadzenie siedzisk sportowych. Siedziska wykonane są ze stabilizowanego polipropylenu. Krzesła odporne są na niskie i wysokie temperatury oraz promieniowanie UV. W środkowej części siedziska, znajduje się odpływ dla wody. Siedziska mocowane są pomocą 2 kołków rozporowych lub śrub. Miejsce mocowanie maskowane jest zaślepką, wykonaną z materiału identycznego jak siedzisko. Podano wymiary w metrach. Fot.Przykładowa trybuna ziemna, podstopnie betonowe. 2

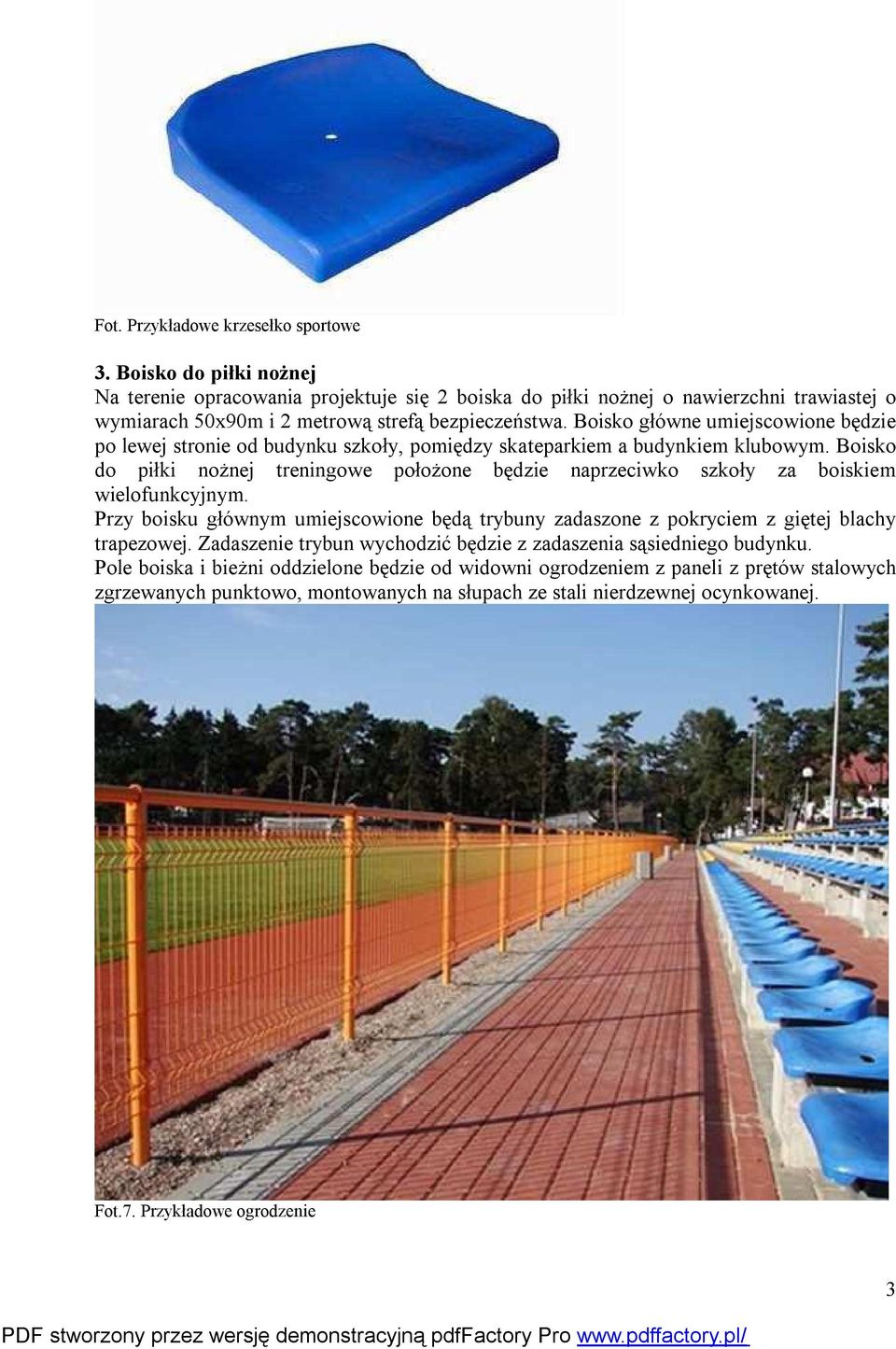

3 Fot. Przykładowe krzesełko sportowe 3. Boisko do piłki nożnej Na terenie opracowania projektuje się 2 boiska do piłki nożnej o nawierzchni trawiastej o wymiarach 50x90m i 2 metrową strefą bezpieczeństwa. Boisko główne umiejscowione będzie po lewej stronie od budynku szkoły, pomiędzy skateparkiem a budynkiem klubowym. Boisko do piłki nożnej treningowe położone będzie naprzeciwko szkoły za boiskiem wielofunkcyjnym. Przy boisku głównym umiejscowione będą trybuny zadaszone z pokryciem z giętej blachy trapezowej. Zadaszenie trybun wychodzić będzie z zadaszenia sąsiedniego budynku. Pole boiska i bieżni oddzielone będzie od widowni ogrodzeniem z paneli z prętów stalowych zgrzewanych punktowo, montowanych na słupach ze stali nierdzewnej ocynkowanej. Fot.7. Przykładowe ogrodzenie 3

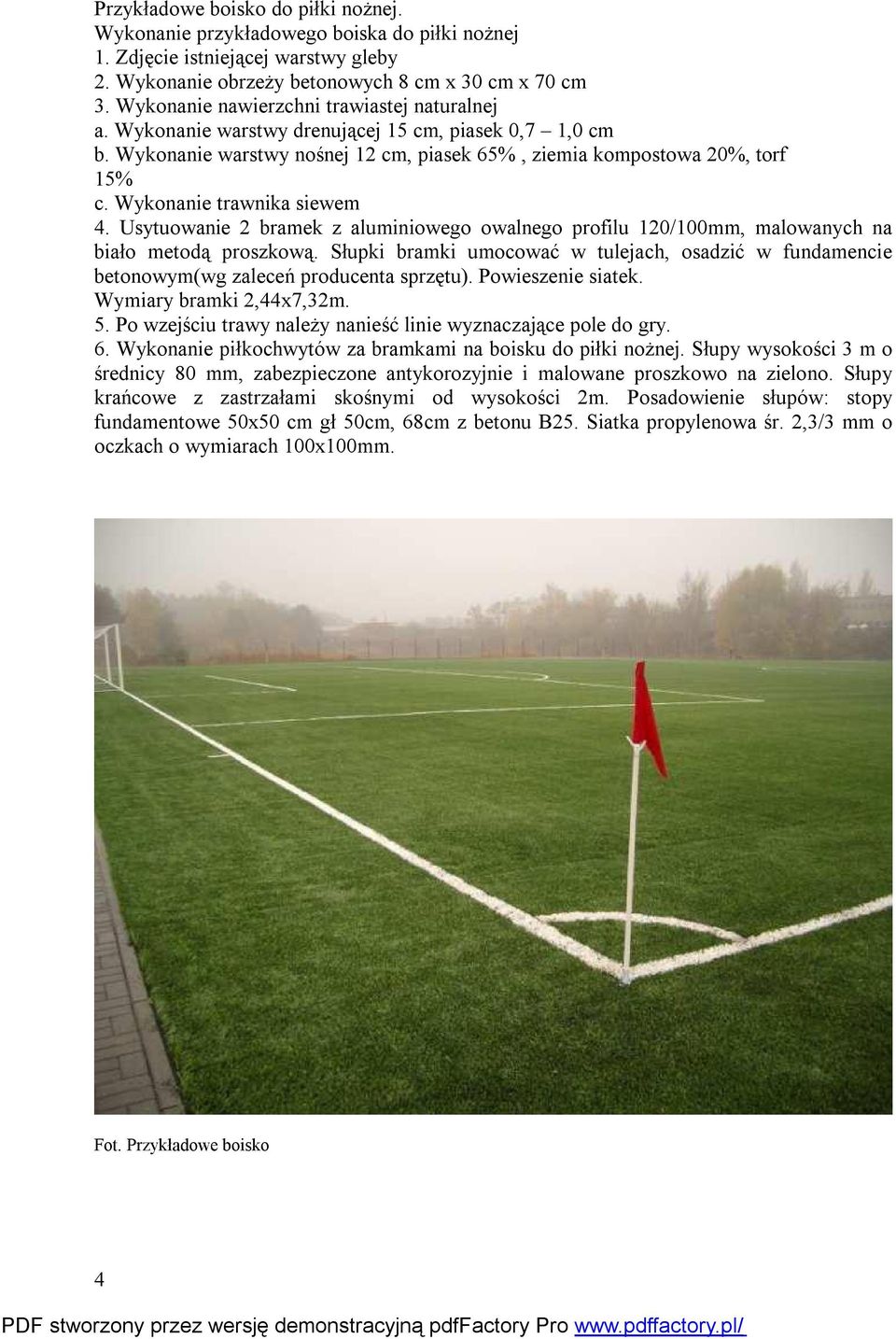

4 Przykładowe boisko do piłki nożnej. Wykonanie przykładowego boiska do piłki nożnej 1. Zdjęcie istniejącej warstwy gleby 2. Wykonanie obrzeży betonowych 8 cm x 30 cm x 70 cm 3. Wykonanie nawierzchni trawiastej naturalnej a. Wykonanie warstwy drenującej 15 cm, piasek 0,7 1,0 cm b. Wykonanie warstwy nośnej 12 cm, piasek 65%, ziemia kompostowa 20%, torf 15% c. Wykonanie trawnika siewem 4. Usytuowanie 2 bramek z aluminiowego owalnego profilu 120/100mm, malowanych na biało metodą proszkową. Słupki bramki umocować w tulejach, osadzić w fundamencie betonowym(wg zaleceń producenta sprzętu). Powieszenie siatek. Wymiary bramki 2,44x7,32m. 5. Po wzejściu trawy należy nanieść linie wyznaczające pole do gry. 6. Wykonanie piłkochwytów za bramkami na boisku do piłki nożnej. Słupy wysokości 3 m o średnicy 80 mm, zabezpieczone antykorozyjnie i malowane proszkowo na zielono. Słupy krańcowe z zastrzałami skośnymi od wysokości 2m. Posadowienie słupów: stopy fundamentowe 50x50 cm gł 50cm, 68cm z betonu B25. Siatka propylenowa śr. 2,3/3 mm o oczkach o wymiarach 100x100mm. Fot. Przykładowe boisko 4

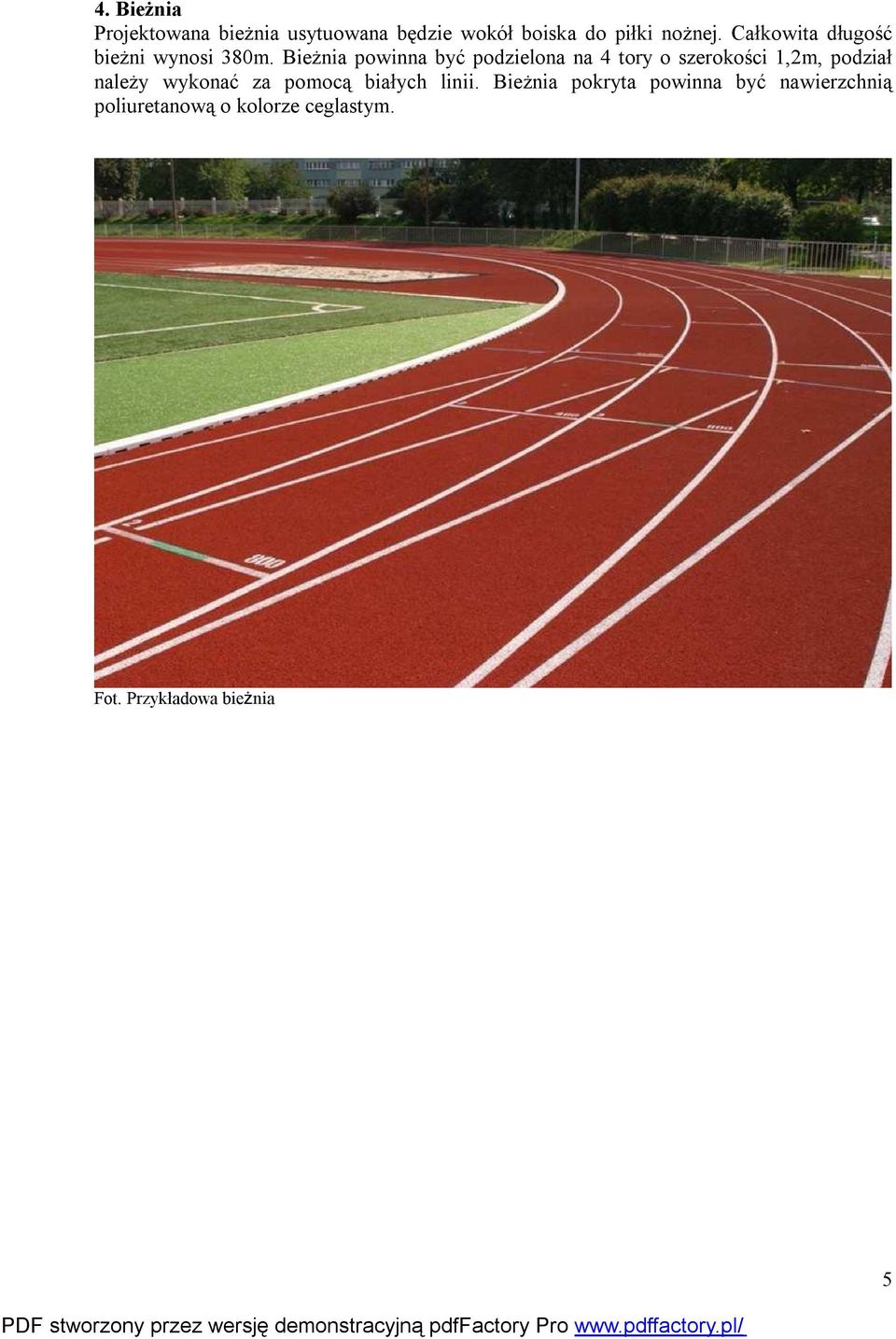

5 4. Bieżnia Projektowana bieżnia usytuowana będzie wokół boiska do piłki nożnej. Całkowita długość bieżni wynosi 380m. Bieżnia powinna być podzielona na 4 tory o szerokości 1,2m, podział należy wykonać za pomocą białych linii. Bieżnia pokryta powinna być nawierzchnią poliuretanową o kolorze ceglastym. Fot. Przykładowa bieżnia 5
