1 Szybkie skanowanie liniowe Skanery Liniowe - - technologia inspekcji przemysłowej

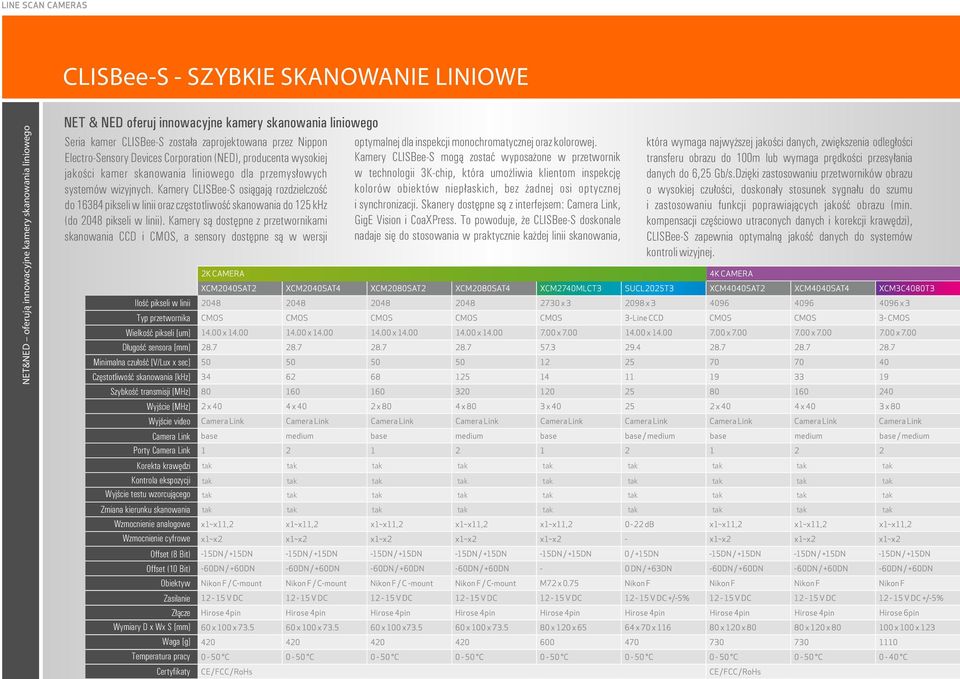

2 CLISBee-S - SZYBKIE SKANOWANIE LINIOWE NET&NED oferują innowacyjne kamery skanowania liniowego NET & NED oferuj innowacyjne kamery skanowania liniowego Seria kamer CLISBee-S została zaprojektowana przez Nippon Electro-Sensory Devices Corporation (NED), producenta wysokiej jakości kamer skanowania liniowego dla przemysłowych systemów wizyjnych. Kamery CLISBee-S osiągają rozdzielczość do pikseli w linii oraz częstotliwość skanowania do 125 khz (do 2048 pikseli w linii). Kamery są dostępne z przetwornikami skanowania CCD i CMOS, a sensory dostępne są w wersji Ilość pikseli w linii Typ przetwornika Wielkość pikseli [um] Długość sensora [mm] Minimalna czułość [V/Lux x sec] Częstotliwość skanowania [khz] Szybkość transmisji [MHz] Wyjście [MHz] Wyjście video Camera Link Porty Camera Link Korekta krawędzi Kontrola ekspozycji Wyjście testu wzorcującego Zmiana kierunku skanowania Wzmocnienie analogowe Wzmocnienie cyfrowe Offset (8 Bit) Offset (10 Bit) Obiektyw Zasilanie Złącze Wymiary D x Wx S [mm] Waga [g] Temperatura pracy Certyfikaty optymalnej dla inspekcji monochromatycznej oraz kolorowej. Kamery CLISBee-S mogą zostać wyposażone w przetwornik w technologii 3K-chip, która umożliwia klientom inspekcję kolorów obiektów niepłaskich, bez żadnej osi optycznej i synchronizacji. Skanery dostępne są z interfejsem: Camera Link, GigE Vision i CoaXPress. To powoduje, że CLISBee-S doskonale nadaje się do stosowania w praktycznie każdej linii skanowania, która wymaga najwyższej jakości danych, zwiększenia odległości transferu obrazu do 100m lub wymaga prędkości przesyłania danych do 6,25 Gb/s.Dzięki zastosowaniu przetworników obrazu o wysokiej czułości, doskonały stosunek sygnału do szumu i zastosowaniu funkcji poprawiających jakość obrazu (min. kompensacji częściowo utraconych danych i korekcji krawędzi), CLISBee-S zapewnia optymalną jakość danych do systemów kontroli wizyjnej.

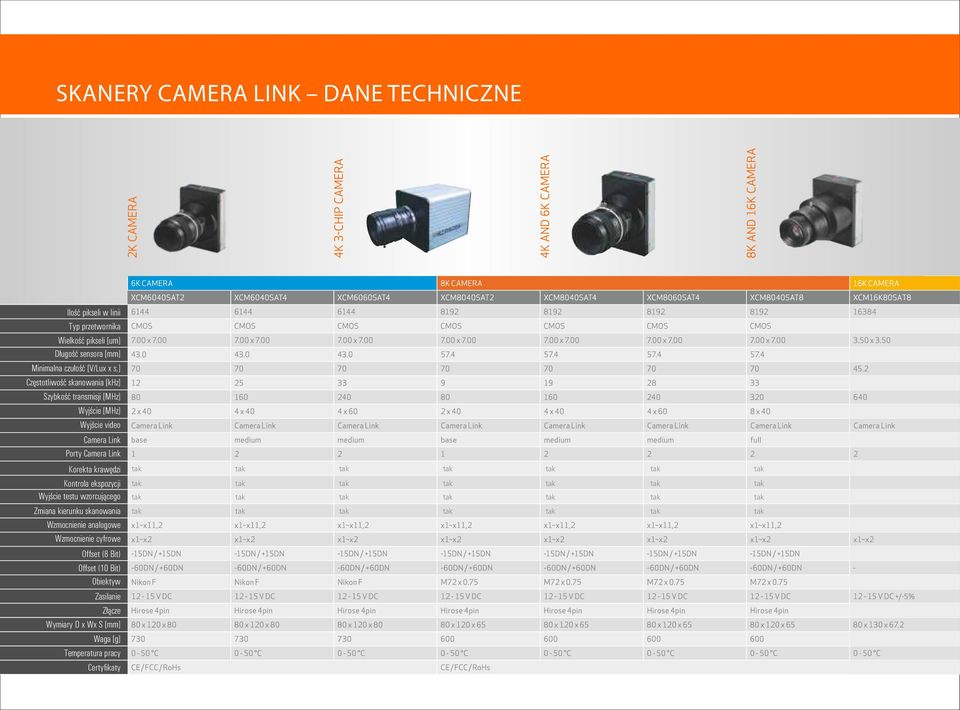

3 SKANERY CAMERA LINK DANE TECHNICZNE Ilość pikseli w linii Typ przetwornika Wielkość pikseli [um] Długość sensora [mm] Minimalna czułość [V/Lux x s.] Częstotliwość skanowania [khz] Szybkość transmisji [MHz] Wyjście [MHz] Wyjście video Camera Link Porty Camera Link Korekta krawędzi Kontrola ekspozycji Wyjście testu wzorcującego Zmiana kierunku skanowania Wzmocnienie analogowe Wzmocnienie cyfrowe Offset (8 Bit) Offset (10 Bit) Obiektyw Zasilanie Złącze Wymiary D x Wx S [mm] Waga [g] Temperatura pracy Certyfikaty

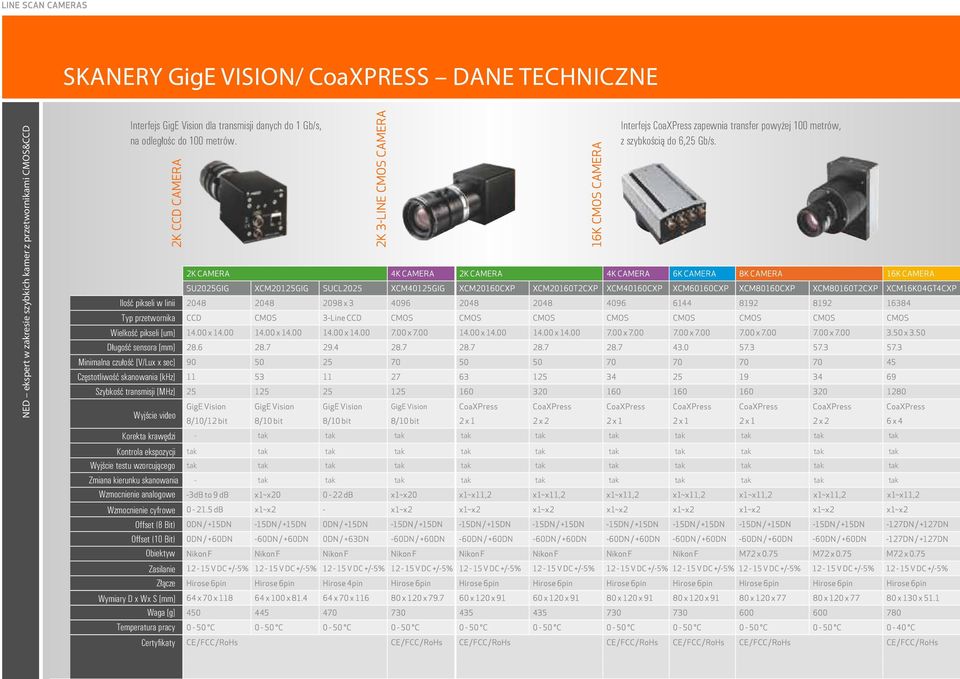

4 SKANERY GigE VISION/ CoaXPRESS DANE TECHNICZNE NED ekspert w zakresie szybkich kamer z przetwornikami CMOS&CCD Interfejs GigE Vision dla transmisji danych do 1 Gb/s, na odległośc do 100 metrów. Ilość pikseli w linii Typ przetwornika Wielkość pikseli [um] Długość sensora [mm] Minimalna czułość [V/Lux x sec] Częstotliwość skanowania [khz] Szybkość transmisji [MHz] Wyjście video Interfejs CoaXPress zapewnia transfer powyżej 100 metrów, z szybkością do 6,25 Gb/s. Korekta krawędzi - Kontrola ekspozycji Wyjście testu wzorcującego Zmiana kierunku skanowania Wzmocnienie analogowe - Wzmocnienie cyfrowe Offset (8 Bit) Offset (10 Bit) Obiektyw Zasilanie Złącze Wymiary D x Wx S [mm] Waga [g] Temperatura pracy Certyfikaty

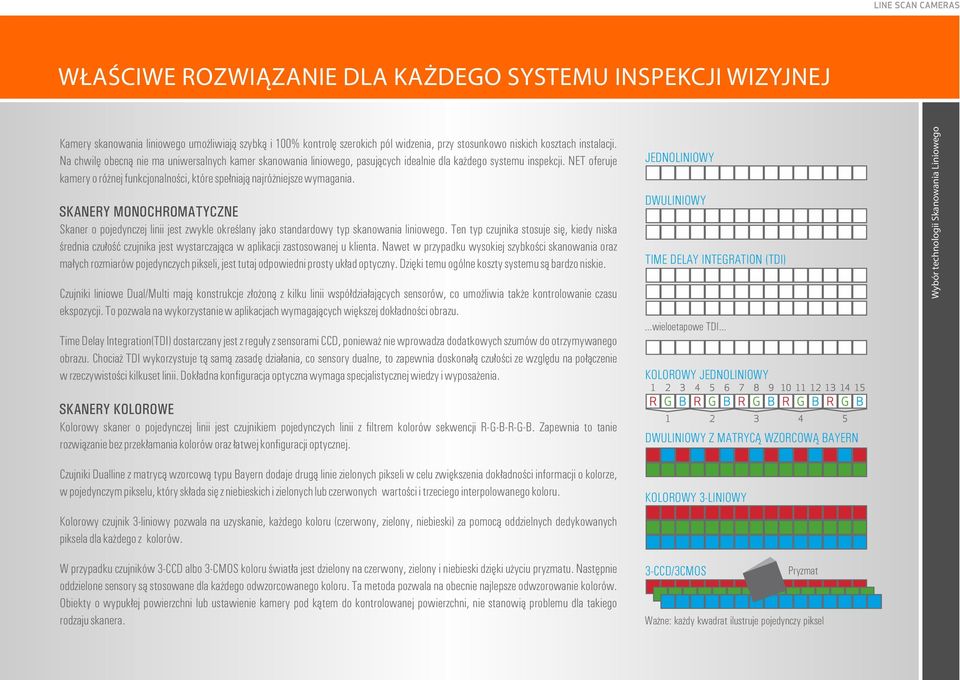

5 WŁAŚCIWE ROZWIĄZANIE DLA KAŻDEGO SYSTEMU INSPEKCJI WIZYJNEJ Kamery skanowania liniowego umożliwiają szybką i 100% kontrolę szerokich pól widzenia, przy stosunkowo niskich kosztach instalacji. Na chwilę obecną nie ma uniwersalnych kamer skanowania liniowego, pasujących idealnie dla każdego systemu inspekcji. NET oferuje kamery o różnej funkcjonalności, które spełniają najróżniejsze wymagania. SKANERY MONOCHROMATYCZNE Skaner o pojedynczej linii jest zwykle określany jako standardowy typ skanowania liniowego. Ten typ czujnika stosuje się, kiedy niska średnia czułość czujnika jest wystarczająca w aplikacji zastosowanej u klienta. Nawet w przypadku wysokiej szybkości skanowania oraz małych rozmiarów pojedynczych pikseli, jest tutaj odpowiedni prosty układ optyczny. Dzięki temu ogólne koszty systemu są bardzo niskie. Czujniki liniowe Dual/Multi mają konstrukcje złożoną z kilku linii współdziałających sensorów, co umożliwia że kontrolowanie czasu ekspozycji. To pozwala na wykorzystanie w aplikacjach wymagających większej dokładności obrazu. Time Delay Integration(TDI) dostarczany jest z reguły z sensorami CCD, ponieważ nie wprowadza dodatkowych szumów do otrzymywanego obrazu. Chociaż TDI wykorzystuje tą samą zasadę działania, co sensory dualne, to zapewnia doskonałą czułości ze względu na połączenie w rzeczywistości kilkuset linii. Dokładna konfiguracja optyczna wymaga specjalistycznej wiedzy i wyposażenia. SKANERY KOLOROWE Kolorowy skaner o pojedynczej linii jest czujnikiem pojedynczych linii z filtrem kolorów sekwencji R-G-B-R-G-B. Zapewnia to tanie rozwiązanie bez przekłamania kolorów oraz łatwej konfiguracji optycznej. Czujniki Dualline z matrycą wzorcową typu Bayern dodaje drugą linie zielonych pikseli w celu zwiększenia dokładności informacji o kolorze, w pojedynczym pikselu, który składa się z niebieskich i zielonych lub czerwonych wartości i trzeciego interpolowanego koloru. Kolorowy czujnik 3-liniowy pozwala na uzyskanie, każdego koloru (czerwony, zielony, niebieski) za pomocą oddzielnych dedykowanych piksela dla każdego z kolorów. W przypadku czujników 3-CCD albo 3-CMOS koloru światła jest dzielony na czerwony, zielony i niebieski dzięki użyciu pryzmatu. Następnie oddzielone sensory są stosowane dla każdego odwzorcowanego koloru. Ta metoda pozwala na obecnie najlepsze odwzorowanie kolorów. Obiekty o wypukłej powierzchni lub ustawienie kamery pod kątem do kontrolowanej powierzchni, nie stanowią problemu dla iego rodzaju skanera. JEDNOLINIOWY DWULINIOWY TIME DELAY INTEGRATION (TDI) wieloetapowe TDI KOLOROWY JEDNOLINIOWY DWULINIOWY Z MATRYCĄ WZORCOWĄ BAYERN KOLOROWY 3-LINIOWY 3-CCD/3CMOS Pryzmat Ważne: każdy kwadrat ilustruje pojedynczy piksel Wybór technologii Skanowania Liniowego

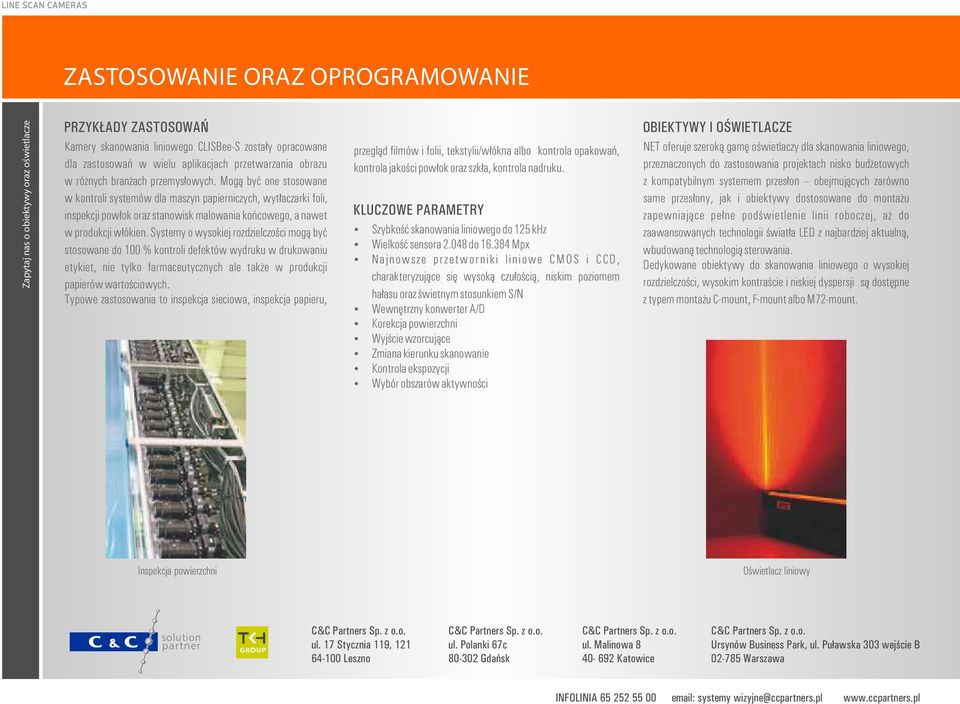

6 ZASTOSOWANIE ORAZ OPROGRAMOWANIE Zapytaj nas o obiektywy oraz oświetlacze PRZYKŁADY ZASTOSOWAŃ Kamery skanowania liniowego CLISBee-S zostały opracowane dla zastosowań w wielu aplikacjach przetwarzania obrazu w różnych branżach przemysłowych. Mogą być one stosowane w kontroli systemów dla maszyn papierniczych, wytłaczarki foli, inspekcji powłok oraz stanowisk malowania końcowego, a nawet w produkcji włókien. Systemy o wysokiej rozdzielczości mogą być stosowane do 100 % kontroli defektów wydruku w drukowaniu etykiet, nie tylko farmaceutycznych ale że w produkcji papierów wartościowych. Typowe zastosowania to inspekcja sieciowa, inspekcja papieru, przegląd filmów i folii, tekstylii/włókna albo kontrola opakowań, kontrola jakości powłok oraz szkła, kontrola nadruku. KLUCZOWE PARAMETRY ź Szybkość skanowania liniowego do 125 khz ź Wielkość sensora do Mpx ź Najnowsze przetworniki liniowe CMOS i CCD, charakteryzujące się wysoką czułością, niskim poziomem hałasu oraz świetnym stosunkiem S/N ź Wewnętrzny konwerter A/D ź Korekcja powierzchni ź Wyjście wzorcujące ź Zmiana kierunku skanowanie ź Kontrola ekspozycji ź Wybór obszarów aktywności OBIEKTYWY I OŚWIETLACZE NET oferuje szeroką gamę oświetlaczy dla skanowania liniowego, przeznaczonych do zastosowania projektach nisko budżetowych z kompatybilnym systemem przesłon obejmujących zarówno same przesłony, jak i obiektywy dostosowane do montażu zapewniające pełne podświetlenie linii roboczej, aż do zaawansowanych technologii światła LED z najbardziej aktualną, wbudowaną technologią sterowania. Dedykowane obiektywy do skanowania liniowego o wysokiej rozdzielczości, wysokim kontraście i niskiej dyspersji są dostępne z typem montażu C-mount, F-mount albo M72-mount. Inspekcja powierzchni Oświetlacz liniowy ul. 17 Stycznia 119, Leszno ul. Polanki 67c Gdańsk ul. Malinowa Katowice Ursynów Business Park, ul. Puławska 303 wejście B Warszawa INFOLINIA systemy wizyjne@ccpartners.pl
