1 2. Prezentacja KTMPiNL Międzyuczelniane Inżynierskie Warsztaty Lotnicze

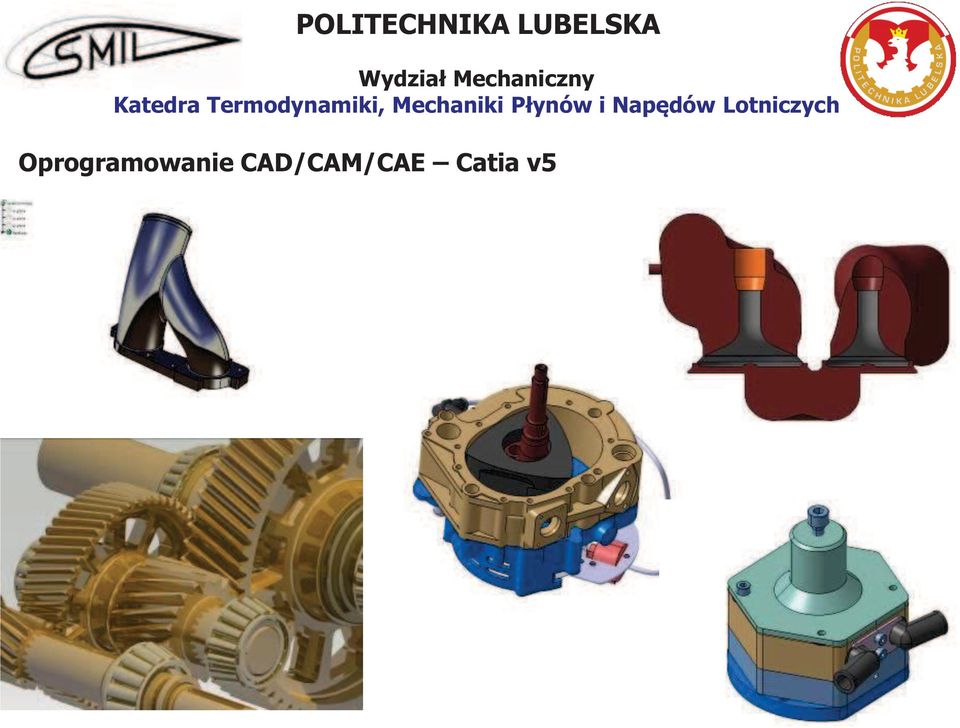

2 Oprogramowanie CAD/CAM/CAE Catia v5

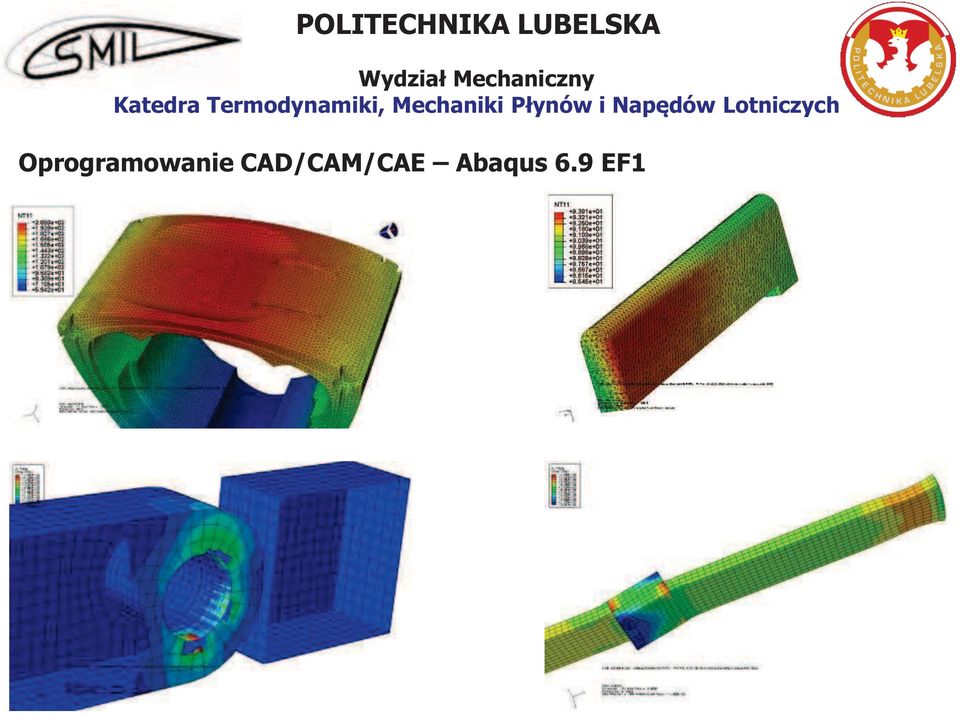

3 Oprogramowanie CAD/CAM/CAE Abaqus 6.9 EF1 ABAQUS 6.9 EF1 ABAQUS - pakiet służący do analizy nieliniowej układów z wykorzystaniem metody elementów skończonych w zakresie skomplikowanych badań inżynierskich. Stosowany jest w zagadnieniach mechaniki ciała stałego i płynów oraz do oceny wytrzymałościowej elementów maszyn i konstrukcji z uwzględnieniem obciążenia, temperatury, punktów łączeń, ewentualnych zderzeń i innych warunków środowiskowych. ABAQUS używany jest z powodzeniem podczas badań sejsmicznych i geotechnicznych, w akustyce, w przemyśle samochodowym.

4 Oprogramowanie CAD/CAM/CAE Abaqus 6.9 EF1

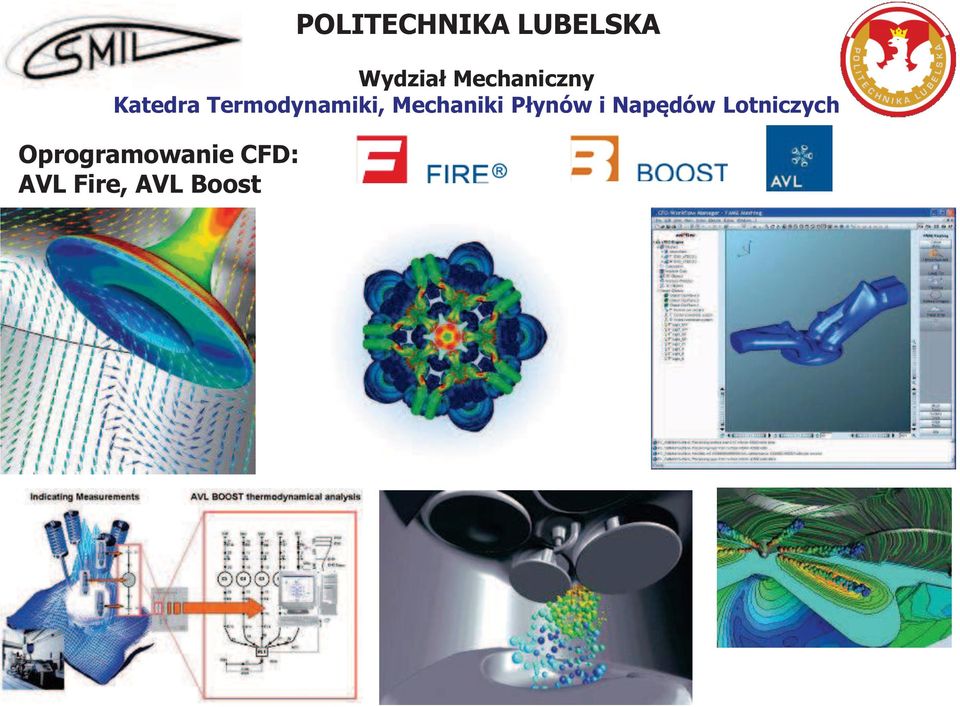

5 Oprogramowanie CFD: AVL Fire, AVL Bost AVL Fire: Wykorzystuje technikę CFD (Computational Fluid Dynamics) w celu modelowania zjawisk przepływowych, ze szczególnym uwzględnieniem procesów zachodzących w silnikach spalinowych, z uwzględnieniem wymiany ciepła, wtrysku paliwa oraz spalania. Pozwala użytkownikowi na dostosowane modelowania do integracji z innymi programami typu CAx oraz narzędziami symulacyjnymi (Matlab, AVL Boost). AVL Boost: Jest wysoko wyspecjalizowanym programem pozwalającym na zerowymiarowe modelowanie silników spalinowych, uwzględniające spalanie i tworzenie związków toksycznych w cylindrach oraz analizę gazów wylotowych i analizę akustyczną pracy silnika.

6 Oprogramowanie CFD: AVL Fire, AVL Boost

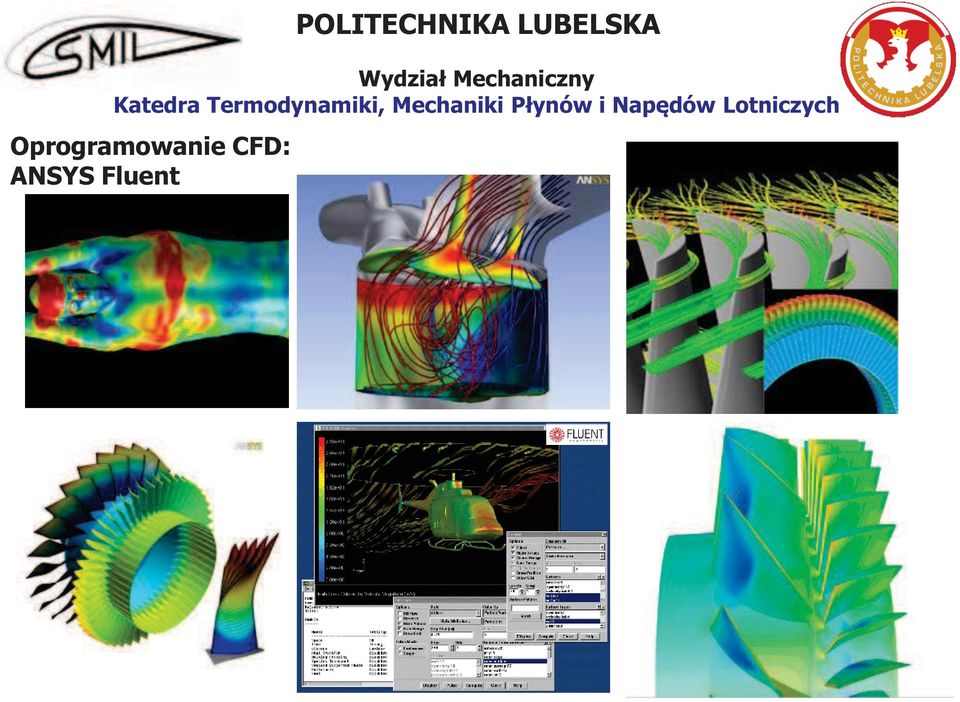

7 Oprogramowanie CFD: ANSYS Fluent ANSYS Fluent pozwala na modelowanie wszelkich zjawisk związanych z przepływami (spalanie, turbulencja, przepływy Wielofazowe, reakcje chemiczne, przewodzenie ciepła, radiacja itp.). ANSYS Fluent z nowoczesnym interfejsem użytkownika, zintegrowany na platformie Workbench daje ogromne możliwości prowadzenia szybkiej i wydajnej optymalizacji produktu.

8 Oprogramowanie CFD: ANSYS Fluent

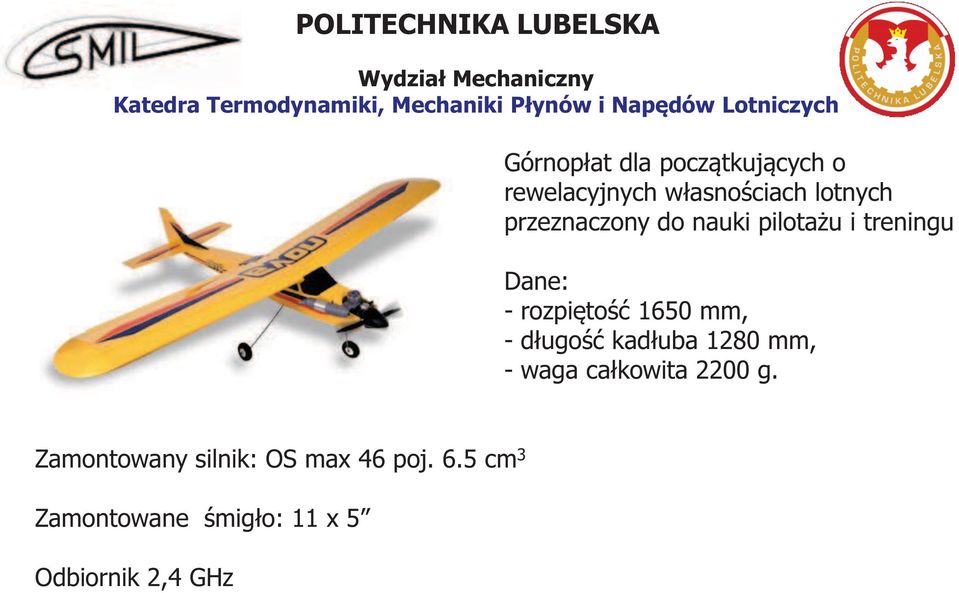

9 Górnopłat dla początkujących o rewelacyjnych własnościach lotnych przeznaczony do nauki pilotażu i treningu Dane: - rozpiętość 1650 mm, - długość kadłuba 1280 mm, - waga całkowita 2200 g. Zamontowany silnik: OS max 46 poj. 6.5 cm 3 Zamontowane śmigło: 11 x 5 Odbiornik 2,4 GHz

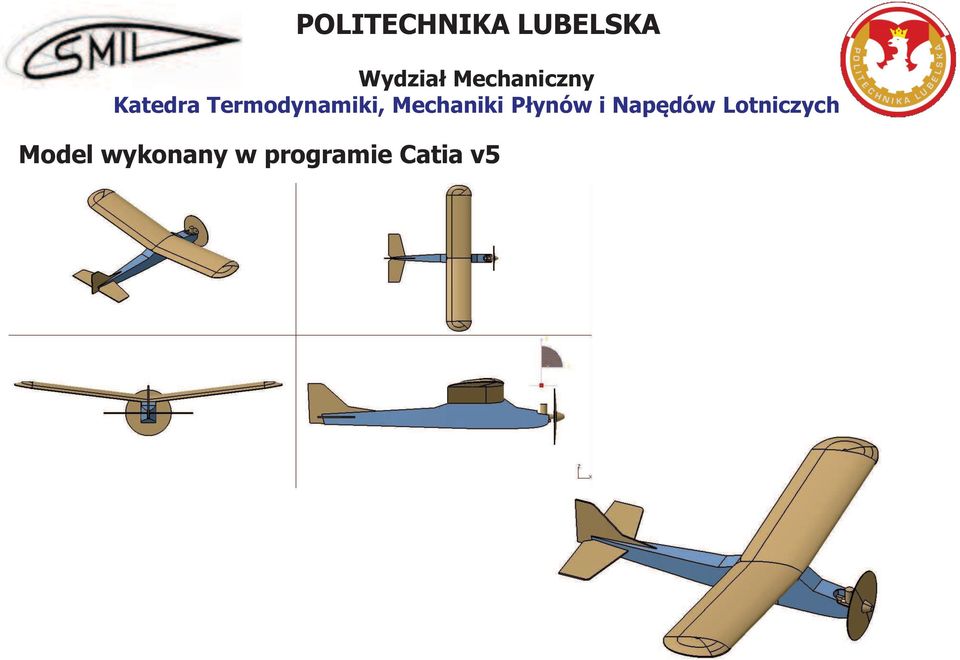

10 Model wykonany w programie Catia v5

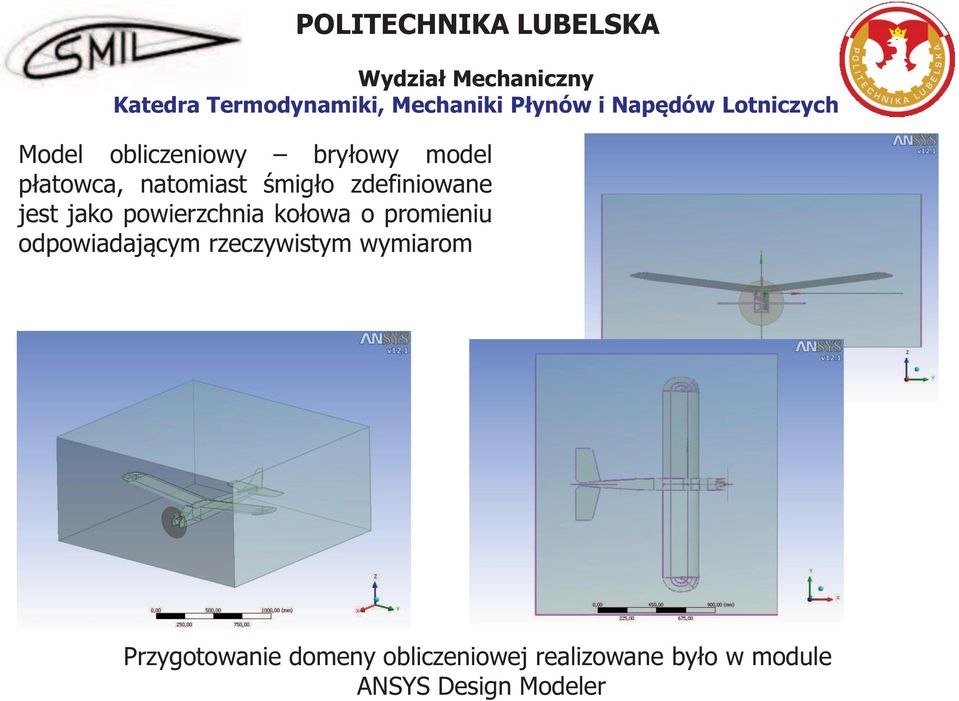

11 Model obliczeniowy bryłowy model płatowca, natomiast śmigło zdefiniowane jest jako powierzchnia kołowa o promieniu odpowiadającym rzeczywistym wymiarom Przygotowanie domeny obliczeniowej realizowane było w module ANSYS Design Modeler

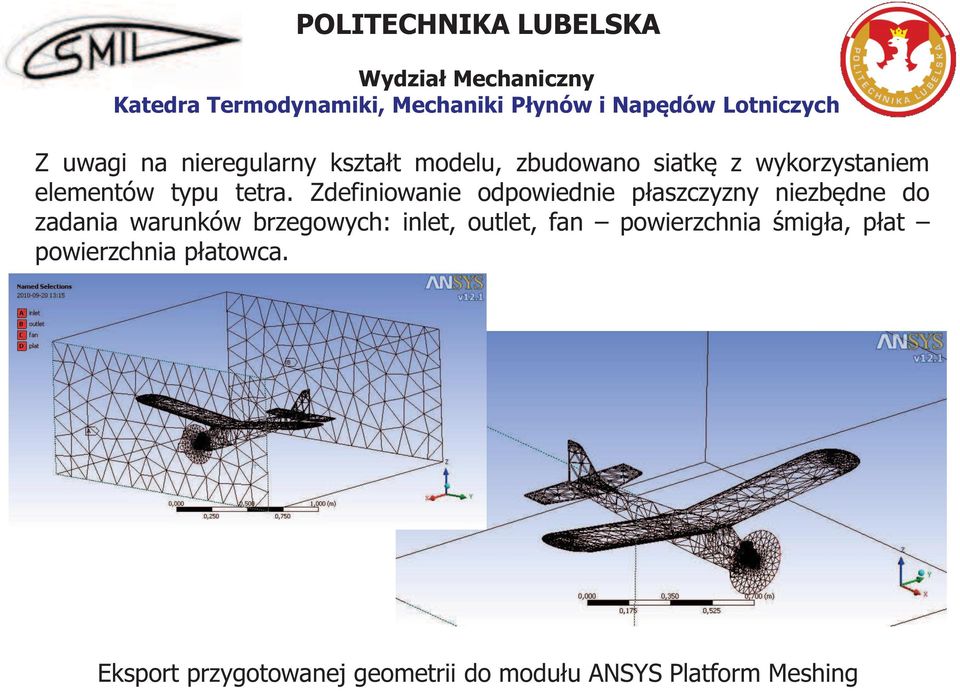

12 Z uwagi na nieregularny kształt modelu, zbudowano siatkę z wykorzystaniem elementów typu tetra. Zdefiniowanie odpowiednie płaszczyzny niezbędne do zadania warunków brzegowych: inlet, outlet, fan powierzchnia śmigła, płat powierzchnia płatowca. Eksport przygotowanej geometrii do modułu ANSYS Platform Meshing

13 Rodzaj analizy: Steady, Warunki brzegowe: - prędkość przepływu 40 km/h, - ciśnienie na wylocie domeny obliczeniowej: wynikające z warunków analizy, - śmigło: warunek brzegowy typu fan zmiana ciśnienia określana na podstawie toku przeprowadzanych obliczeń

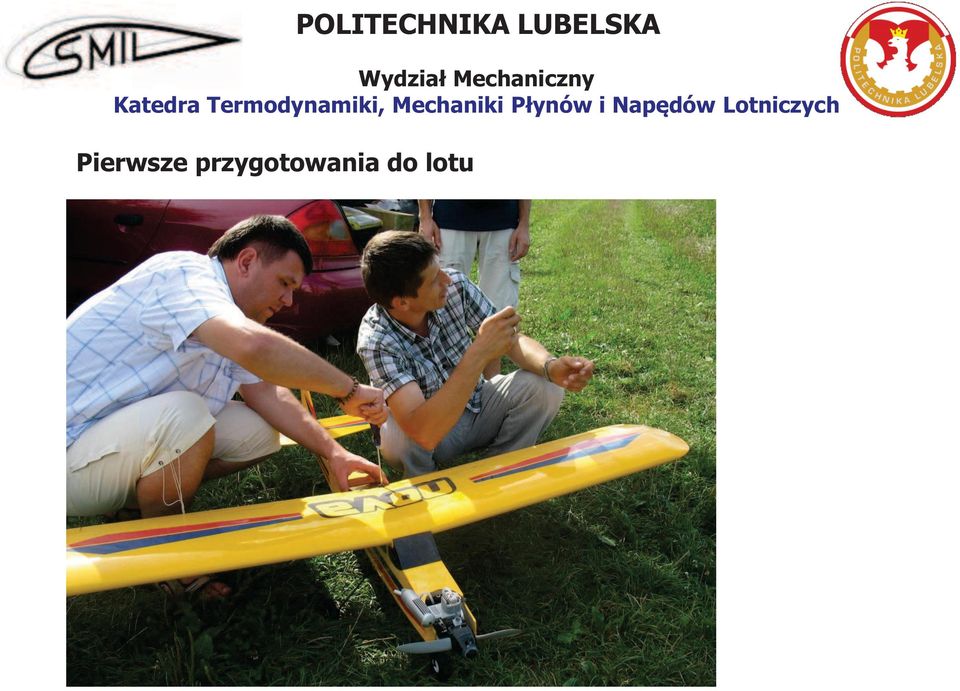

14 Pierwsze przygotowania do lotu

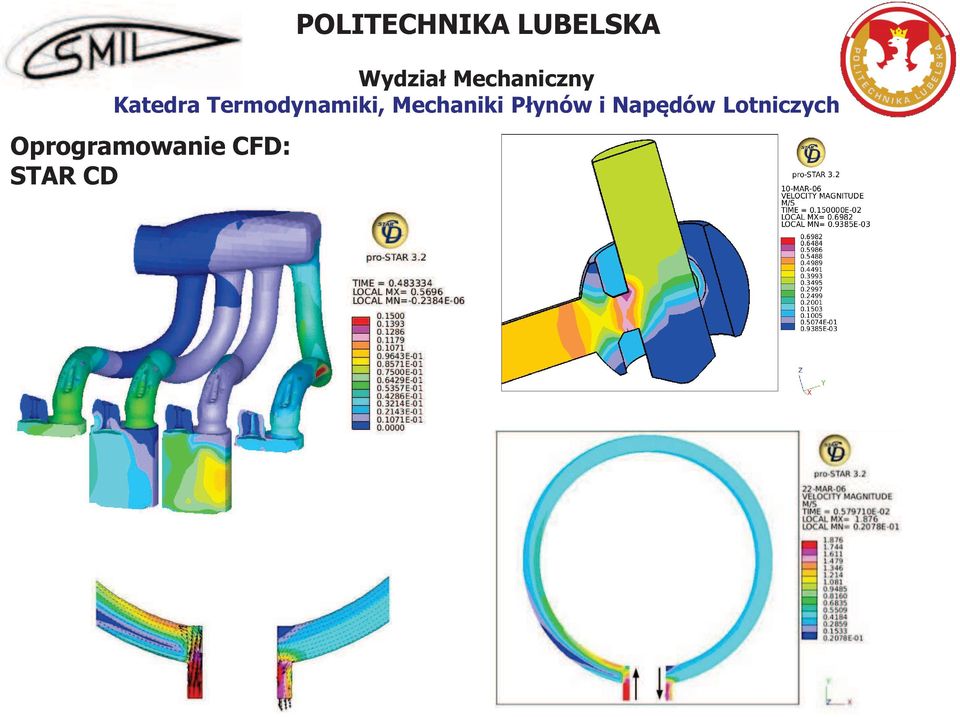

15 Oprogramowanie CFD: STAR CD

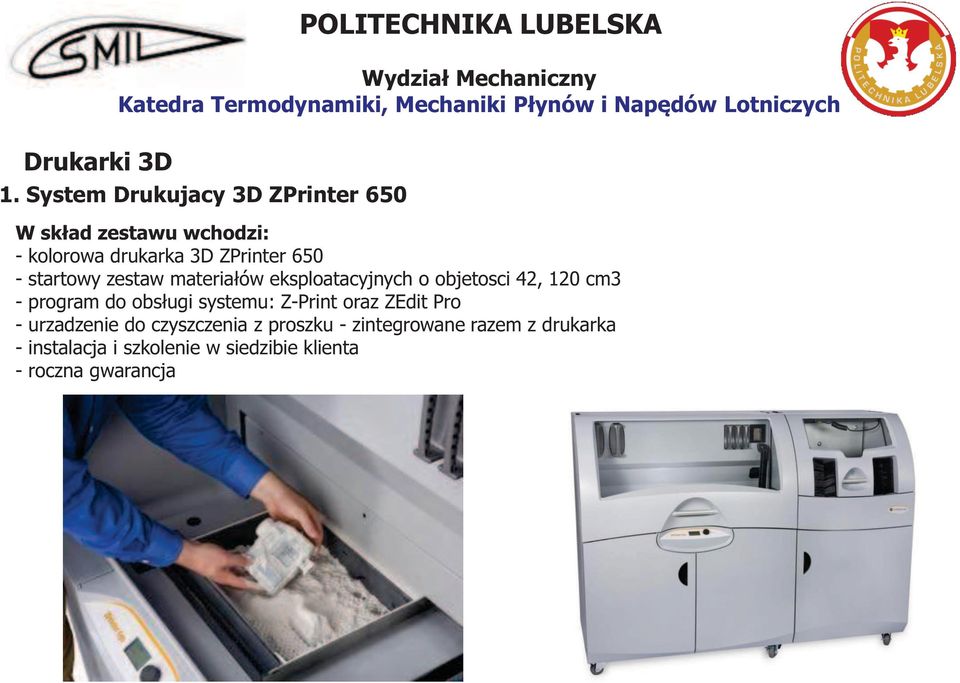

16 Drukarki 3D 1. System Drukujacy 3D ZPrinter 650 W skład zestawu wchodzi: - kolorowa drukarka 3D ZPrinter startowy zestaw materiałów eksploatacyjnych o objetosci 42, 120 cm3 - program do obsługi systemu: Z-Print oraz ZEdit Pro - urzadzenie do czyszczenia z proszku - zintegrowane razem z drukarka - instalacja i szkolenie w siedzibie klienta - roczna gwarancja

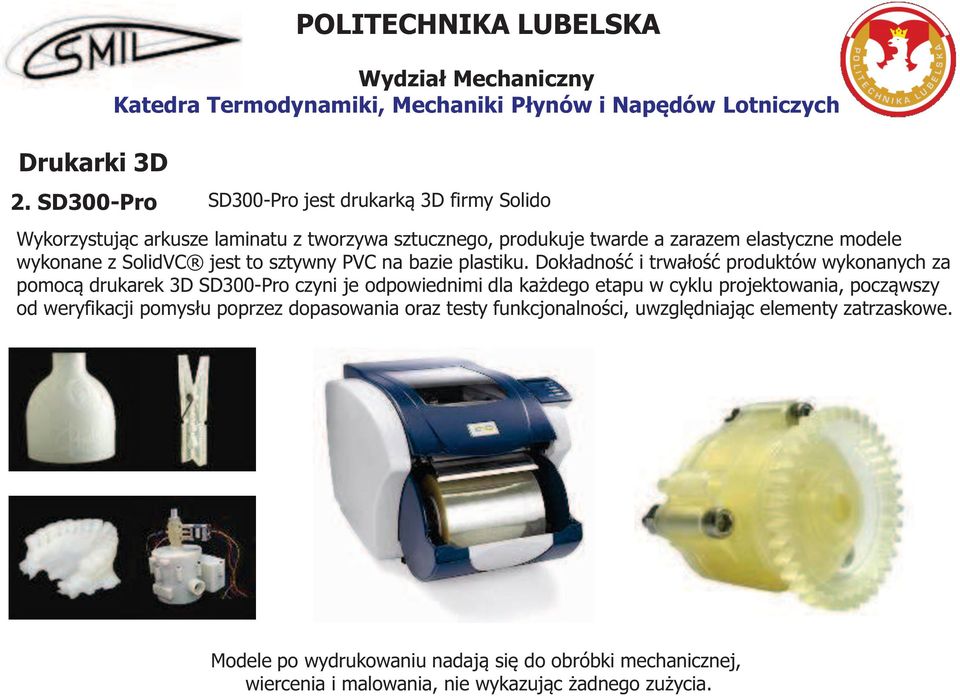

17 Drukarki 3D 2. SD300-Pro POLITECHNIKA LUBELSKA SD300-Pro jest drukarką 3D firmy Solido Wykorzystując arkusze laminatu z tworzywa sztucznego, produkuje twarde a zarazem elastyczne modele wykonane z SolidVC jest to sztywny PVC na bazie plastiku. Dokładność i trwałość produktów wykonanych za pomocą drukarek 3D SD300-Pro czyni je odpowiednimi dla każdego etapu w cyklu projektowania, począwszy od weryfikacji pomysłu poprzez dopasowania oraz testy funkcjonalności, uwzględniając elementy zatrzaskowe. Modele po wydrukowaniu nadają się do obróbki mechanicznej, wiercenia i malowania, nie wykazując żadnego zużycia.

18 Skanery 3D 1. ZScanner 700 POLITECHNIKA LUBELSKA Waga: 0.98 kg Wymiar: 160 x 260 x 210 mm Laser: Klasa II (eye safe) Dokładność XY: 50 mikrometrów Rozdzielczość: 0.1 mm w Z ISO: 20μm + 0.2L / 1000

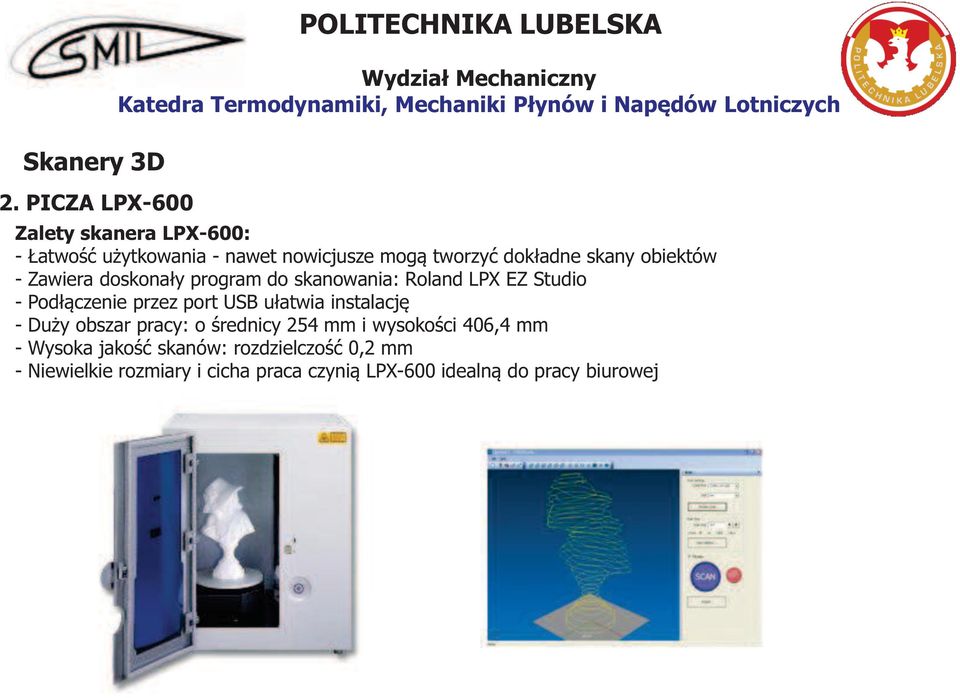

19 Skanery 3D 2. PICZA LPX-600 POLITECHNIKA LUBELSKA Zalety skanera LPX-600: - Łatwość użytkowania - nawet nowicjusze mogą tworzyć dokładne skany obiektów - Zawiera doskonały program do skanowania: Roland LPX EZ Studio - Podłączenie przez port USB ułatwia instalację - Duży obszar pracy: o średnicy 254 mm i wysokości 406,4 mm - Wysoka jakość skanów: rozdzielczość 0,2 mm - Niewielkie rozmiary i cicha praca czynią LPX-600 idealną do pracy biurowej
