1 PRZEDSIĘBIORSTWO HANDLOWO-USŁUGOWE inż. STANISŁAW OSIŃSKI ul. Gołdapska 9 NIP POZNAŃ REGON: P tel. kom stanislaw.osinski@elstan.poznan.pl INWESTOR: Szpital Kliniczny Przemienienia Pańskiego Uniwersytetu Medycznego im. Karola Marcinkowskiego w Poznaniu ul. Długa 1/2, POZNAŃ PROJEKT BUDOWLANO-WYKONAWCZY TYTUŁ OPRACOWANIA: INSTALACJE ELEKTRYCZNE WYMIANA I MODERNIZACJA ROZDZIELNICY RNN STACJI TRANSFORMATOROWYCH K-552/E ORAZ K-45/E W POZNANIU PRZY ULICY DŁUGIEJ 1/2 OBIEKT: STACJE TRANSFORMATOROWE K-552/E, K-45/E UL. DŁUGA1/2, POZNAŃ AUTORZY OPRACOWANIA: inż. EUGENIUSZ KORBIK upr. nr 294/85/Pw inż. STANISŁAW OSIŃSKI upr. nr WKP/0174/POE/10 POZNAŃ, LIPIEC 2016

2 I. OPIS TECHNICZNY II. RYSUNKI 1. Inwentaryzacja stanu istniejącego-rzut budynku 2. Inwentaryzacja stanu istniejącego-schemat zasilania 3. Rozmieszczenie urządzeń w rozdzielni nn-0,4kv 4. Schemat zasilania rozdzielnicy RNN 5. Widok rozdzielnicy RNN 6. Schemat elektryczny układu SZR-u

3 I. OPIS TECHNICZNY Do projektu budowlano wykonawczego wymiany i modernizacji rozdzielnicy RNN stacji transformatorowych K-552/E, K-45/E Szpitala Klinicznego Przemienienia Pańskiego Uniwersytetu Medycznego im. Karola Marcinkowskiego w Poznaniu ul. Długa 1/2, POZNAŃ 1.Podstawy opracowania Projekt niniejszy opracowano na podstawie: a) zlecenia i umowy b) projektów budowlanych architektury, stacji transformatorowej. c) obowiązujących przepisów i norm branżowych. d) inwentaryzacji istniejących instalacji 2.Zakres opracowania Dokumentacja swoim zakresem obejmuje wykonanie: a) demontażu wymienianych urządzeń i zasilań b) wykonania modernizacji i wymiany rozdzielnicy RNN zlokalizowanej na terenie szpitala w istniejących stacjach transformatorowych c) linii kablowej nn-0,4 kv zasilających rozdzielnicę RNN z transformatora TR1 stacji K-552/E d) linii kablowej nn-0,4 kv zasilających rozdzielnicę RNN z transformatora TR1 stacji K-45/E e) wykonanie projektu SZR-u dla projektowanego układu f) wykonanie projektu opomiarowania obwodów odpływowych 3. Opis obiektów. Budynek istniejącej stacji transformatorowej zlokalizowany jest za budynkiem na terenie szpitala w Poznaniu ul. Długa 1/2. W stacji transformatorowej sekcja rozdzielnicy RNN z uwagi na zużycie eksploatacyjne oraz brak pewności niezawodnego działania po regeneracji wyłączników należy je zstąpić nowymi. Wymusza to modernizację całego układu, który w chwili obecnej nie nadaje się do eksploatacji. 4. Demontaże rozdzielnica RNN. Uwaga przed przystąpieniem do prac uzgodnić harmonogram ze służbami energetycznymi szpitala. Wszystkie prace wykonywać pod nadzorem osoby posiadającej uprawnienia dozoru.

4 Przed przystąpieniem do demontażu rozdzielnicy upewnić się o braku napięcia zasilającego demontowanej części rozdzielnicy i zabezpieczyć możliwość pojawienia się napięcia. Zdemontować zasilanie rozdzielnicy RNN z transformatora TR2 stacji K-45/E oraz TR1 stacji K-552/E. Zdemontować szyny zasilające rozdzielnicę RNN stacji K-552/E od wyłącznika Q1 DS A do pomieszczenia transformatora TR1 stacji K-552/E. Odcinek pionowy w pomieszczeniu stacji pozostawić. Odłączyć zasilanie kablami 4x(2xYKY1x400) z transformatora nr TR 2 stacji K-45/E. Odłączyć wszystkie odbiory: - RNN Narożnik- strona lewa - RNN Narożnik- strona prawa - Zbiornik tlenu - Tomograf - Potrzeby własne Odłączyć odbiory rozdzielnicy RNN stacji transformatorowej K 552/E: - Wytwornica pary - RNN skrzydło B - RNN bloki operacyjne Odłączyć zasilanie sekcji Agregat. Zdemontować celki rozdzielnicy wraz z mostem szynowym. Zdemontowane elementy utylizować. Dokumenty utylizacji przekazać właścicielowi obiektu. 5.Układ projektowany Parametry projektowanego układu: Prąd nominalny po stronie nn. I n =909A Prąd znamionowy szyn I nsz =1600A Częstotliwość 50Hz Napięcie znamionowe izolacji 1000V Znamionowa krótkotrwała wytrzymałość prądowa I cw =50kA/ Znamionowa wytrzymałość na prąd udarowy I pk =105 ka Projektuje się zgodnie z normą PN-EN , sekcję rozdzielnicy RNN stacji transformatorowej K-552/E oraz sekcję rozdzielnicy RNN stacji transformatorowe K-45/E wraz, ze sprzęgłem tych sekcji oraz SZR-em agregatu prądotwórczego oparte na bazie szaf rozdzielczych UNIMES-H firmy Hager. Unimes H to najbardziej zaawansowany technicznie system do 4000 A. Niezwykle elastyczny, oparty na polach szafach funkcjonalnych. Pola te, są wstępnie zmontowane i spełniają funkcje: zasilające, sprzęgłowe i odpływowe. Zastosowanie techniki stałej, wtykowej i wysuwnej oraz wygrodzeń wewnętrznych, do formy

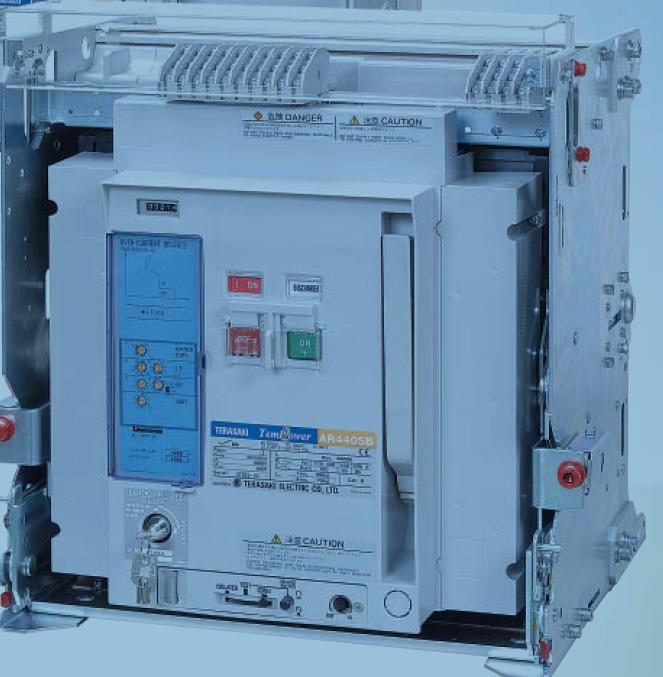

5 4b, znacząco podnosi bezpieczeństwo obsługi, niezawodność i komfort eksploatacji. Jako wyłączniki główne zastosowano aparaty wysuwne AR212S 3P (65kA), 1600A firmy HAGER wyposażone w napędy silnikowe AGR-1B AC240V, cewki zamykające i wyzwalacze wzrostowe AC240V. Stanowią one elementy układu samoczynnego załączenia rezerwy. Dodatkowo projektuje się pole łączące transformator TR1 stacji K-45/E. Dotychczas rozdzielnica RNN stacji K-45/E była zasilana tylko z transformatora TR2 stacji K-45/E. Diagram możliwości przełączeń przedstawia tabela nr 1. DIAGRAM POŁĄCZEŃ SZR-u STAN PRACY ZASILANIE PODSTAWOWE BRAK ZASILANIA Tr1(45/E) BRAK ZASILANIA Tr1(552/E) LUB BRAK ZASILANIA Tr1(552/E);Tr1(45/E) BRAK ZASILANIA (Tr1 ; Tr2)45/E LUB BRAK ZASILANIA Tr2(45/E) Q1 Q2 Q3 Q4 Q5 X - X X X - X - - X - BRAK ZASILANIA Tr1(552/E) i Tr2(45/E) - X - X - BRAK ZASILANIA Tr1(K552/E; Tr1 ; Tr2(K-45/E) X X Tabela nr 1 Aby uzyskać wszystkie możliwości należy wykonać połączenie kablowe pomiędzy transformatorem TR1 stacji K-45/E a wyłącznikiem Q2 w sekcji rozdzielnicy RNN stacji K-45/E wykonując odpływ z szyn nn kablami 4x(4xYKY1x240). Zdemontowany fragment szyn nn połączenia z transformatorem TR1 stacji K-552/E wyłącznika Q1 wykonać układając kable 4x(4xYKY1x240). Wszystkie przejścia przez ściany zabezpieczyć ogniowo. Wszystkie kanały zabezpieczyć przed małymi zwierzętami. 6. Ochrona przepięciowa. W celu ochrony przepięciowej układów rozdzielnic RNN stacji K-45/E i K-552/E projektuje się dla każdej sekcji ogranicznik przepięć SPN800 T1 kombinowany 3P TN-C, 75 ka, Up 1,5 kv. Ogranicznik odbezpieczyć bezpiecznikiem mocy NH-2 315A.

6 7. Układ SZR. Układ SZR przeznaczony jest do automatycznego przełączania zasilania obiektu, który zasilany jest, z niezależnych źródeł sieci elektrycznej 3x400V oraz agregatu prądotwórczego. Zasilanie ze źródła podstawowego ma wyższy priorytet niż zasilanie ze źródła rezerwowego. W przypadku braku zasilania podstawowego lub jego nieprawidłowych parametrów, np. zanik fazy, asymetria, obciążenie obiektu przełączane jest na źródło zasilania rezerwowego, a gdy wyczerpane zostaną możliwości zasilania z sieci energetycznej, zostaje załączony styk na start agregatu, który po osiągnięciu napięcia znamionowego przejmuje obciążenie obiektu. Po powrocie zasilania podstawowego oraz po przełączeniu obiektu na zasilanie podstawowe styk na start agregatu zostaje zwarty przez okres 3 minut w celu ustabilizowania Parametrów sieci oraz wychłodzenia agregatu. Diagram połączeń przedstawia tabela nr1. Dane techniczne Lp. Wielkość Wartość Jednostka 1. Napięcie zasilania sieci 3x 400 V AC 2. Napięcie zasilania agregatu 3x 400 V AC 3. Prądy znamionowe wyłączników 1600, 1250 A 4. Napięcie zasilania sterowania 230 V AC 5. Częstotliwość napiec zasilania 50 Hz 6. Opóźnienie reakcji SZR 3, 7, 21, 300 s 7. Opóźnienie załączenia styku agregatu 3 s 8. Opóźnienie wyłączenia styku agregatu 3 min Projektuje się układ SZR pozwalający korzystać z każdego źródła zasilania przyłączonego do rozdzielnicy RNN.

7 Wyłącznik Q1- zasilanie z TR1 (K-552/E) Wyłącznik Q2- zasilanie z TR1 (K-45/E) Wyłącznik Q3- zasilanie z TR2 (K-45/E) Wyłącznik Q4- sprzęgło pomiędzy częścią stacji K-552/E a K-45/E Wyłącznik Q5- zasilanie z agregatu prądotwórczego. Aby zwiększyć bezpieczeństwo systemu stosować blokady mechaniczne pomiędzy wyłącznikami Q1 i Q5 oraz Q2 i Q3. Wykonać blokady mechaniczne typu C. Przykład blokady mechaniczne typu C. Schemat układu SZR pokazany jest na rysunku nr Instalacje potrzeb własnych. Projektuje się, instalację oświetleniową dla pomieszczenia remontowanej rozdzielnicy RNN. Wykonać przewodami YDY 4x1,5 mm obwód oświetlenia podstawowego i awaryjnego. Instalować Oprawę oświetleniową z inwerterem zapewniającym działanie minimum 1 h. Instalować natynkowe wyłączniki schodowe IP44. Prowadzić korytko metalowe K100 dla obwodów potrzeb własnych. Wykonać instalacje elektryczne przewodami o przekrojach podanymi na schemacie zasilania rys nr. 5 gniazd wtykowych 2bieg + PE 16A, 230V oraz gniazd siłowych 3x16A+N+PE, 3x32A+N+PE oraz 3x63A+N+PE. 9. Uziemienia. Nowo instalowaną rozdzielnicę uziemić. Układ uziomów pozostaje bez zmian. Przeprowadzić pomiary uziemienia i załączyć do dokumentacji powykonawczej. 10. Połączenia wyrównawcze. Wykonać połączenia wyrównawcze wszystkich elementów metalowych rozdzielnicy, konstrukcji i metalowych korytek kablowych.

8 11. Analizatory parametrów sieci. W rozdzielnicy RNN przewidziano dla każdej sekcji zasilnia analizatory napięcia typu SM103E wraz z modułami pamięci SM204 do 31 dni oraz komunikacyjny TCP/IP. Do monitoringu po sieci ETHERNET służy Aplikacja Hager Monitoring Webserver, która wchodzi w zakres dostawy. W celu montażu analizatora na drzwiach zewnętrznych przewidziano zestaw nr Sm Pomiary obwodów odpływowych. W rozdzielnicy RNN projektuje się, mierniki wielofunkcyjne typu SM101E w celu kontroli parametrów elektrycznych monitorowanych obwodów. Lokalizacja jak na rys.nr 4 i Wyłącznik p-poż. Projektuje się wyłącznik p-poż. rozdzielnicy RNN odłączający wszystkie zasilania od obwodów odbiorczych. Od wyłącznika do rozdzielnicy RNN prowadzić przewód HDGs 3x1,5. Dla przewodów HDGs stosować certyfikowane systemy mocowania E-90.

9 II. Obliczenia techniczne 1. Dobór zabezpieczeń transformatorów od strony n.n.-0,4kv. Prąd nominalny po stronie n.n. transformatora I nt =909A Zabezpieczenie przeciążeniowe -Ochrona przewodów przed przeciążeniem. Próg wyzwalania Ir=0,5-1xIn Gdzie In- prąd znamionowy wyłącznika I r =0,65xIn=0,65x1600=1040A Zabezpieczenie zwarciowe zwłoczne -Ochrona instalacji urządzeń przed zwarciami Próg wyzwalania I sd -=1,5-10I r Nastawa zabezpieczenia I sd =6xI r =6x1040A=6240A=6,2kA Zwłoka czasowa 0,5sek Zabezpieczenie zwarciowe bezzwłoczne -ochrona przed prądami zwarciowymi o bardzo dużym natężeniu Próg wyzwalania I i =2-15xIn Nastawa zabezpieczenia I i =6xIn=6x1600=9600A=9,6kA 2. Dobór połączeń kablowych strony n.n.-0,4kv. Prąd nominalny po stronie n.n. transformatora I nt =909A Projektuje się, połączenie z transformatorami kablami 4x(4xYKY1x240 mm 2 ) Projektowane linie ułożone będą w kanale zamkniętym. Iz=485A (tab. 52-C9) współczynnik korygujący 0,7 (tab. 52-E2) I z =4x0,7x485=1358A I b <I r <I z 909A<1040A<1358A warunek spełniony I 2 =kxi n <1,45xI z gdzie: In=Ir=1040A k=1,45 współczynnik zabezpieczenia termicznego I 2 =1,45x1040<1,45x <1969,1 warunek spełniony Kable odpływowe agregatu prądotwórczego przełączyć do nowego pola agregatu prądotwórczego przekrój kabli bez zmian.

10 OŚWIADCZENIE Niniejszy projekt budowlano wykonawczy WYMIANY I MODERNIZACJI ROZDZIELNICY RNN STACJI TRANSFORMATOROWYCH K-552/E ORAZ K-45/E W POZNANIU PRZY ULICY DŁUGIEJ 1/2, został wykonany zgodnie z obowiązującymi przepisami Prawa Budowlanego oraz zasadami wiedzy technicznej. Projektant: INSTALACJE ELEKTRYCZNE inż. Eugeniusz Korbik upr. nr 294/85/Pw inż. Stanisław Osiński upr. nr WKP/0174/POOE/10

11 Poznań, lipiec 2016
