1 Power Till PL Instrukcja obsługi Nr z dn

2 2

3 Kongskilde - Polska Spółka z o.o. ul. Metalowa 15, Kutno, Polska tel: (24) , fax: (24) mail@kpl.kongskilde.com Deklaracja zgodności WE dla maszyny zgodnie z Dyrektywą Parlamentu Europejskiego i Rady 98/37/WE, załącznik II/A Niniejszym deklarujemy z pełną odpowiedzialnością, że: Maszyna: Brona wirnikowa POWER TILL Model: 3,0m; 3,5m; 4,0m do której odnosi się niniejsza deklaracja spełnia wymagania: Dyrektywy Parlamentu Europejskiego i Rady 98/37/WE wdrożonej Rozp. Ministra Gospodarki z (Dz.U. Nr 259, poz. 2170) Zgodnie z następującymi normy zharmonizowanymi: PN-EN ISO :2005 PN-EN ISO :2005 PN-EN 294:1994 PN-EN :2006 Deklaracja zgodności WE traci ważność w przypadku dokonywania jakichkolwiek nieuprawnionych zmian w maszynie Miejsce i data wystawienia Nazwisko, imię i stanowisko osoby upoważnionej do podpisywania 3

4 Spis treści 1. Informacje ogólne... 5 Symbol ostrzegawczy o zagrożeniu Zasady bezpiecznej pracy Przeznaczenie Budowa i działanie brony Wyposażenie Użytkowanie agregatu Przygotowanie brony do pracy Połączenie brony z ciągnikiem Wał przegubowo-teleskopowy Przekładnia główna Noże robocze Spulchniacze śladów Osłony boczne Belka równająca Regulacja głębokości pracy Tylny sprzęg (combi-hitch) Uwagi eksploatacyjne Obsługa i konserwacja Wymiana noży Wymiana oleju i smarowanie Przechowywanie Transport brony Demontaż i kasacja Grafika ostrzegawcza i informacyjna Charakterystyka techniczna

5 1. Informacje ogólne Firma KONGSKILDE - POLSKA gratuluje wyboru nowoczesnej brony wirnikowej KONGSKILDE model POWER TILL. Jesteśmy przekonani, że maszyna ta będzie dobrze pracować. Użytkownik z chwilą kupna otrzymuje maszynę kompletną, zmontowaną fabrycznie i gotową do pracy. W celu prawidłowego i bezpiecznego jej użytkowania zalecamy dokładne zapoznanie się z niniejszą instrukcją obsługi. Instrukcja stanowi integralne wyposażenie maszyny i należy zachować ją do przyszłego użytku. Prawidłowe użytkowanie maszyny wraz z odpowiednią konserwacją, smarowaniem i przechowywaniem ułatwi utrzymanie jej w dobrym stanie i gotowości do pracy. Maszyna została zaprojektowana i wykonana z uwzględnieniem wszelkich wymagań związanych z bezpiecznym jej użytkowaniem, zgodnie z obowiązującymi normami. Niezbędne jest jednak przestrzeganie wszelkich zaleceń zawartych w instrukcji obsługi oraz obowiązujących regulacji prawnych dotyczących użytkowania maszyny. Należy mieć na uwadze, że mimo zastosowania rozwiązań mających na celu spełnienie wszelkich wymagań norm krajowych i międzynarodowych z zakresu ergonomii i bezpieczeństwa użytkowania, nie można wykluczyć zagrożeń związanych np. z ryzykiem resztkowym, a także z sytuacjami, których pojawienie się podczas pracy trudno przewidzieć. Informacje szczególnie ważne ze względu na bezpieczeństwo użytkowania i obsługi maszyny są zaznaczone w instrukcji drukiem pogrubionym z odpowiednimi zwrotami: UWAGA!, OSTRZEŻENIE!, WAŻNE!, PAMIĘTAJ! bądź symbolem ostrzegawczym wraz z odpowiednim opisem: Symbol ostrzegawczy o zagrożeniu Ten symbol ostrzegawczy o zagrożeniu wskazuje na ważną informację dotyczącą zagrożeń podaną w instrukcji obsługi. Jeżeli widzisz ten symbol, strzeż się zagrożenia i uważnie przeczytaj odpowiednią informację. Stosowane w instrukcji określenia: strona lewa, strona prawa, przód, tył - odnoszą się do ustawienia obserwatora zwróconego twarzą zgodnie z kierunkiem jazdy maszyny. Każda maszyna posiada tabliczkę znamionową zamocowaną w sposób trwały do ramy. Na podstawie zawartych w niej informacji użytkownik może zidentyfikować maszynę, co jest niezbędne zwłaszcza przy ew. zamawianiu części zamiennych. Tabliczka zawiera m.in. takie informacje jak: nazwa i adres producenta, nazwa i symbol maszyny, numer fabryczny, rok produkcji. Informacje te należy podawać podczas kontaktów z producentem lub punktem sprzedaży. 5

6 Dodatkowe informacje dotyczące zasad użytkowania oraz części zamiennych można uzyskać bezpośrednio lub telefonicznie w firmie KONGSKILDE POLSKA Sp z o.o. lub w punktach sprzedaży maszyny. Wszelkie odstępstwa od wymagań producenta i obowiązujących regulacji prawnych, a także dokonywanie jakichkolwiek zmian w konstrukcji maszyny bez zgody producenta, stosowanie części zamiennych inne niż oryginalne będzie rozumiane jako użytkowanie niezgodne z wymaganiami i za powstałe wówczas szkody KONGSKILDE-POLSKA sp. z o.o. nie ponosi odpowiedzialności. 2. Zasady bezpiecznej pracy UWAGA! w celu uniknięcia zagrożeń, przed rozpoczęciem pracy maszyną należy zapoznać się z treścią niniejszej instrukcji obsługi i przestrzegać następujących zaleceń: Obsługa i użytkowanie maszyny może być powierzone jedynie osobie, która posiada odpowiednie kwalifikacje uprawniające do pracy ciągnikowymi agregatami rolniczymi i zapoznała się z niniejszą instrukcją obsługi. Przed użytkowaniem maszyny należy zwrócić uwagę na jej stan techniczny na sposób mocowania poszczególnych mechanizmów, a zwłaszcza elementów układu napędowego, zespołów roboczych, układu przyłączeniowego do ciągnika. NIE WOLNO PRACOWAĆ MASZYNĄ, KTÓRA NIE JEST SPRAWNA TECHNICZNIE Elementy poluzowane należy dokręcić, a uszkodzone wymienić na nowe oryginalne. Czynności naprawcze powinna wykonywać osoba z właściwymi kwalifikacjami. Wszystkie osłony zabezpieczające muszą być zamontowane i nieuszkodzone. Włączenie napędu na zespoły robocze maszyny może odbywać się wyłącznie w położeniu opuszczonym (roboczym), po uprzednim upewnieniu się, że w bezpośredniej bliskości nie znajdują się ludzie ani zwierzęta. Praca maszyną może odbywać się jedynie przy nominalnej prędkości obrotowej WOM ciągnika. Należy stosować typ wału podany w niniejszej instrukcji (rozdz. Charakterystyka techniczna ). Wał musi posiadać znak bezpieczeństwa B lub CE. Nie wolno pracować z wałem uszkodzonym (zgięty, pęknięty, zacinające się przeguby itp.) bądź niekompletnym (bez osłon). Osłona wału przegubowo-teleskopowego powinna być zabezpieczona łańcuszkami przed obracaniem się. 6

7 W przypadku jakiejkolwiek awarii zespołu roboczego należy niezwłocznie wyłączyć napęd przenoszony od ciągnika. Bronę należy łączyć z ciągnikiem klasy podanej przez producenta w niniejszej instrukcji obsługi (pkt. Charakterystyka techniczna ). Do łączenia maszyny z ciągnikiem należy stosować sworznie i zawleczki fabryczne. Podczas łączenia i rozłączania instalacji hydraulicznej maszyny z instalacją ciągnika należy upewnić się, że dźwignie sterujące na ciągniku znajdują się w położeniu neutralnym. Instalacja hydrauliczna maszyny musi być szczelna, wszelkie wycieki oleju należy zlokalizować i uszkodzenia usunąć. Przed rozpoczęciem pracy należy upewnić się, czy elementy regulacyjne działają prawidłowo, wszystkie osłony zabezpieczające są zamocowane prawidłowo, w sposób trwały. Ze względu na naturalne zapylenie cząstkami ziemistymi, zaleca się stosowanie ciągnika kabinowego, wyposażonego w sprawne filtry kabinowe. Zespoły robocze brony mogą stanowić zagrożenie, lecz ze względu na wykonywane funkcje nie mogą być osłonięte. Podczas pracy operator musi zwracać uwagę by w pobliżu pracującej maszyny nie znajdowały się osoby postronne. Bezpieczna odległość od pracującego maszyny wynosi 5 m.. Podczas pracy operator musi znajdować się w kabinie ciągnika. Hałas określany poziomem ciśnienia akustycznego skorygowanego charakterystyką (A) wynosi 65 db (A), natomiast poziom mocy akustycznej maszyny wynosi 105,3 db (A). (Pomiar zgodnie z metodyką podaną w normie PN-EN ISO , zał. B) Nie wolno poruszać się maszyną do tyłu w położeniu roboczym (opuszczony). WAŻNE! - podczas wykonywania regulacji, czyszczenia, prac obsługowych i naprawczych, maszynę należy opuścić w położenie spoczynkowe i wyłączyć silnik w ciągniku. Elementy poluzowane w celu wykonania napraw lub przeglądu należy ponownie trwale zamocować. Zabrania się przewożenia na agregacie ludzi i przedmiotów nie stanowiących stałego wyposażenia maszyny. W czasie przejazdów z maszyną niepracującą (manewrowanie na polu itp.) zaleca się wyłączanie napędu na zespoły robocze. UWAGA! brony wirnikowe HOWARD HK nie są przystosowane do przewożenia po drogach publicznych. Przewożenie maszyny poza obręb gospodarstwa, po drogach publicznych może odbywać się jedynie po uprzednim załadowaniu jej na przyczepę niskopodwoziową. Ze względu na zagrożenia, zabrania się załadunku maszyny przy użyciu wózków widłowych. Producent nie odpowiada za uszkodzenia wynikające z nieprawidłowej eksploatacji maszyny, użytkowania maszyny niezgodnie z przeznaczeniem, zastosowania części wymiennych innych niż fabryczne, wprowadzania przez użytkownika zmian w konstrukcji bez uzgodnienia z producentem. 7

8 Jeśli umieszczone na maszynie napisy i znaki staną się nieczytelne bądź ulegną zniszczeniu, należy niezwłocznie wymienić je na nowe (zamówić u producenta lub w punkcie sprzedaży). UWAGA! - Nieprzestrzeganie powyższych zasad może prowadzić do zagrożeń dla operatora i osób postronnych a także spowodować uszkodzenie maszyny. Za szkody wynikłe z tego powodu producent maszyny nie ponosi odpowiedzialności 3. Przeznaczenie Brona wirnikowa POWER TILL (rys.1) jest maszyną przeznaczoną do dokładnego spulchniania gleby w rolnictwie, ogrodnictwie i warzywnictwie. Ze względu na kompleksowe oddziaływanie na glebę (spulchnianie + mieszanie + wyrównywanie powierzchni) maszyna ta nadaje się szczególnie do uprawy przedsiewnej gleb średnio-zwięzłych i zwięzłych, po uprzednio wykonanej orce. Brona może pracować na polach równych, niezakamienionych. Użytkowanie maszyny do innych celów będzie rozumiane jako użytkowanie niezgodne z przeznaczeniem. Spełnienie wymagań dotyczących posługiwania się maszyną, dotyczących wykonywania obsługi i napraw zgodnie z zaleceniami producenta i ścisłe ich przestrzeganie stanowi warunek użytkowania zgodnego z przeznaczeniem. Do współpracy z broną jest wymagany ciągnik wyposażony w pełnosprawny, trzypunktowy układ zawieszania narzędzi, wał odbioru mocy oraz układ hydrauliki zewnętrznej. 4. Budowa i działanie brony Brona wirnikowa POWER TILL jest maszyną zawieszaną na ciągniku na układzie trzypunktowym (TUZ) poprzez dwa czopy dolne i uchwyt górny umieszczony na wsporniku od przodu maszyny (strzałka rys.1). Rys.1. Brona wirnikowa POWER TILL 8

9 Zespołem roboczym brony są pionowe wirniki (rys. 2). Do każdego wirnika są zamocowane dwa noże, wykonane ze stali o wysokich parametrach wytrzymałościowych, wyposażone w krawędź tnącą. Wygięcie noży w kierunku wykonywanych obrotów ułatwia zagłębianie się maszyny w glebę podczas pracy i równocześnie zapobiega zapychaniu się wirnika. Każdy z wirników obraca się w przeciwnym kierunku powodując dokładne pokruszenie i wymieszanie gleby w spulchnianej warstwie. Rys.2. Wirnik brony Za wirnikami brony znajduje się belka równająca (opcjonalnie), której zadaniem jest wyrównanie powierzchni pola spulchnionej przez noże. Z tyłu za broną umieszczony jest wał kruszący grudy gleby i lekko zagęszczający uprawioną warstwę przygotowując ją do siewu nasion. Może to być jeden z następujących wałów: zębaty, strunowy, pierścieniowy (MaxPack) lub sprężynowy (VibroPack). Zespoły robocze brony są napędzane od wałka odbioru mocy ciągnika, poprzez centralnie umieszczoną skrzynię przekładniową i układ przekładni czołowych z kołami osadzonymi na wrzecionach wirników. Brona jest wyposażona opcjonalnie w sprzęg umożliwiający współpracę z siewnikiem zawieszanym lub nabudowanym. 5. Wyposażenie W wersji standardowej brona wirnikowa jest wyposażona w: instrukcję obsługi, katalog części zamiennych, wał przegubowo-teleskopowy, wał zębaty. 9

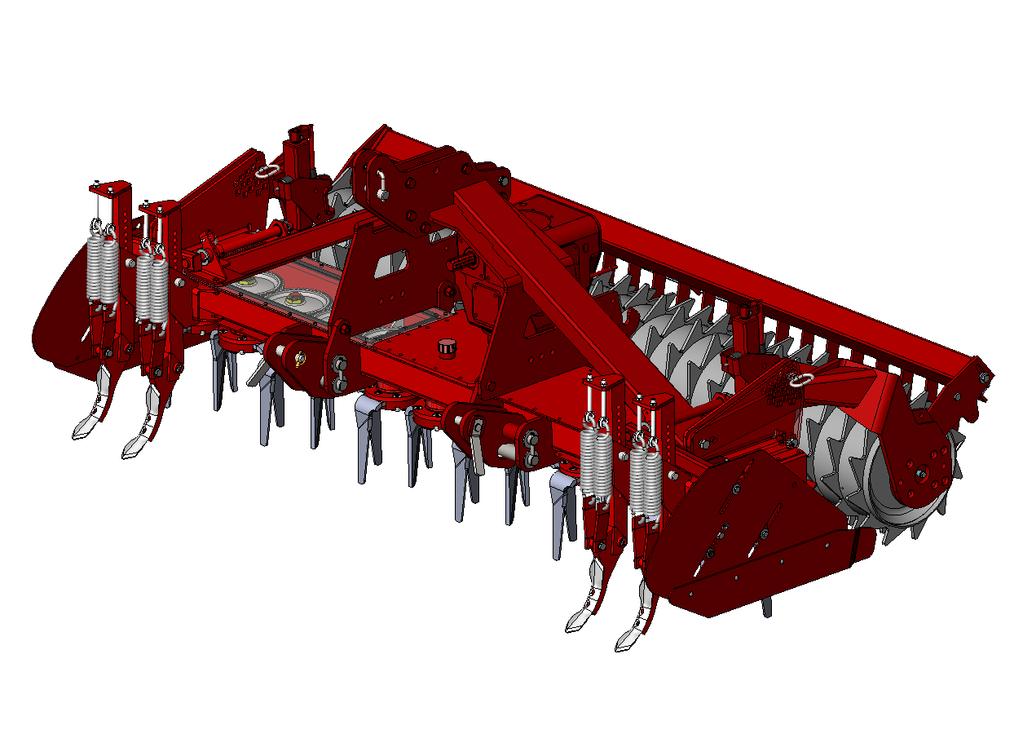

10 6. Użytkowanie agregatu 6.1. Przygotowanie brony do pracy W przypadku nowej maszyny, po ustawieniu jej na równej powierzchni należy wykonać następujące czynności: - napełnić skrzynię przekładniową (1. rys. 3) 8 litrami oleju Renolin Unisyn CLP 460 (do znaku na mierniku oleju) patrz pkt 8.2, - sprawdzić poprzez otwór (2) w obudowie przekładni napędu wirników, czy poziom środka smarnego jest odpowiednio wysoki. Smar powinien przykrywać co najmniej 5 mm dolne krawędzie kół przekładni. 1 2 Rys.3. Brona wirnikowa POWER TILL Objętość środka smarnego w przekładni brony wynosi: Typ maszyny: Ilość smaru [kg] Power Till Power Till Power Till Sprawdzić i nasmarować wszystkie punkty smarowania i elementy ruchome brony zgodnie z tabelą smarowania. sprawdzić mocowanie poszczególnych elementów brony, dokręcenie śrub, nakrętek. Sprawdzić ogólny stan techniczny maszyny. W okresie użytkowania brony, każdorazowo przed rozpoczęciem pracy należy sprawdzić ogólny stan techniczny maszyny. Szczególną uwagę należy zwrócić na trwałość połączeń elementów konstrukcji, stan osłon układu napędowego, kompletność wyposażenia. W przypadku stwierdzenia 10

11 uszkodzenia, skrzywienia lub zużycia części należy niezwłocznie wymienić je na fabrycznie nowe. Śruby i nakrętki poluzowane należy dokręcić, brakujące - uzupełnić, pamiętając o stosowaniu właściwych podkładek zabezpieczających przed samoczynnym odkręceniem. UWAGA! - Praca z uszkodzonymi, poluzowanymi, skrzywionymi nożami grozi uszkodzeniem maszyny Należy sprawdzić, czy pokrętła regulacyjne dają się obracać bez zacięć i zwiększonych oporów. Części gwintowane cięgien regulacyjnych nie mogą być zabrudzone lub uszkodzone Połączenie brony z ciągnikiem WAŻNE! Czynności łączenia maszyny z ciągnikiem należy wykonywać na poziomej i wyrównanej nawierzchni W celu połączenia brony z ciągnikiem należy: - zdemontować belkę zaczepową z podnośnika hydraulicznego ciągnika, - podjechać ciągnikiem na odpowiednią odległość do punktów zawieszenia brony. Brona nie może być ustawiona skośnie do ciągnika. OSTRZEŻENIE! Podczas agregatowania niedopuszczalne jest przebywanie osób pomiędzy ciągnikiem i maszyną - wyłączyć silnik w ciągniku, - połączyć sworzniami przeguby cięgien dolnych oraz łącznika z odpowiednimi punktami zawieszenia maszyny i zabezpieczyć połączenia przetyczkami, - wałem przegubowo-teleskopowym połączyć końcówkę WOM-u ciągnika z WPM brony i zabezpieczyć łańcuszkiem osłony przed obracaniem się, UWAGA! Należy zwrócić uwagę na dokładne nałożenie wałuzadziałanie zatrzasku zabezpieczającego - uruchomić ciągnik i powoli podnieść bronę na podnośniku do położenia transportowego. 11

12 OSTRZEŻENIE! Zabrania się łączenia brony z ciągnikiem przy pracującym silniku i bez unieruchomienia ciągnika ręcznym hamulcem Po połączeniu brony z ciągnikiem należy wypoziomować maszynę wzdłużnie za pomocą łącznika górnego (rys. 4a) i poprzecznie za pomocą prawego wieszaka (rys. 4b) trzypunktowego układu zawieszenia (TUZ) narzędzi na ciągniku. a/ b/ Rys.4. Ustawienie brony na układzie zawieszenia narzędzi na ciągniku (TUZ) 6.3. Wał przegubowo-teleskopowy Do łączenia układu napędowego brony z WOM-em ciągnika należy stosować wał przegubowo-teleskopowy o symbolu podanym w pkt. Charakterystyka techniczna, posiadający znak bezpieczeństwa B lub CE. Wał powinien mieć dołączoną fabryczną instrukcję obsługi z informacjami dotyczącymi bezpieczeństwa przy obsłudze wału, z którą należy się zapoznać przed czynnościami łączenia brony z ciągnikiem i stosować się do zawartych w niej zaleceń. Osłony wału nie mogą być uszkodzone i po połączeniu muszą być zabezpieczone przed obrotem przy pomocy łańcuszka przypinanego do stałego elementu konstrukcji maszyny. Czynności obsługowe i sprawdzanie (łączenie i rozłączanie, zapinanie zabezpieczeń, smarowanie) wału przegubowo-teleskopowego należy wykonywać zawsze przy opuszczonej maszynie na podłoże, wyłączonym silniku ciągnika i wyjętym kluczyku ze stacyjki. W przypadku agregatowania brony z inną maszyną, również pobierającą napęd od wału (np. siewnik punktowy), należy stosować analogiczne zalecenia. 12

13 ZAPAMIĘTAJ Podczas pracy, kąt odchylenia wału od osi końcówki WPM nie powinien przekraczać Wraz ze wzrostem wartości kąta mogą pojawić się efekty dodatkowe w postaci wibracji mogące prowadzić do szybszego zużycia się układu napędowego. Maksymalny kąt odchylenia wału podczas pracy krótkotrwałej nigdy nie może przekroczyć Przekładnia główna Napęd na wirniki jest przenoszony przez jedną z trzech przekładni określonych przy zamówieniu maszyny i dostosowaną do 1000 obr/min WOM ciągnika: 2-stopniową skrzynię przekładniową (rys. 5). Przestawienie dźwigni powoduje zmianę obrotów wirników zgodnie z tabelą 1. 2-biegową skrzynię przekładniową na koła wymienne. Wymiana kół lub zmiana ich wzajemnego położenia powoduje zmianę obrotów wirników Rys.5. Skrzynia przekładniowa brony Tabela 1. Prędkości wirników przekładni 2-biegowej dla 1000 obr/min WOM Położenie dźwigni 1000 obr/min WOM Wsunięta 278 obr/min Wysunięta 365 obr/min Po odwróceniu (zamianie) tylnych kół: Położenie dźwigni 1000 obr/min WOM Wsunięta 320 obr/min Wysunięta 421 obr/min 13

14 Tabela 2. Prędkości wirników przekładni 2-biegowej na koła wymienne dla 1000 obr/min WOM Przełożenie 1000 obr/min WOM 26/ obr/min (ustawienia fabryczne) 30/ obr/min (po zamianie kół) W celu zmiany przełożenia w skrzyni przekładniowej należy: unieść maszynę na podnośniku ciągnika na wysokość cm, aby noże nie dotykały podłoża, wyłączyć napęd na WOM ciągnika, wyłączyć silnik w ciągniku i zaciągnąć hamulec ręczny, ustawić dźwignią odpowiednie przełożenie lub wymienić koła zmianowe (w zależności od rodzaju przekładni). UWAGA! Zabrania się przestawiania przekładni podczas ruchu ciągnika i przy włączonym napędzie na WOM. Czynność należy wykonać po opuszczeniu maszyny do położenia spoczynkowego 6.5. Noże robocze Noże (A rys. 6) są wykonane ze stali o wysokich parametrach jakościowych, prawidłową pracę w szerokim zakresie warunków glebowych. Noże skrzywione, pęknięte, ułamane, zużyte należy niezwłocznie wymienić na Do mocowania noży należy używać oryginalne sworznie mocujące (B) w zapinzapinką zabezpieczającą (C). B A A C Rys. 6. Noże brony wirnikowej 6.6. Spulchniacze śladów W celu usunięcia śladów kół, brona może być wyposażona (wyposażenie dodatkowe) w sprężyste spulchniacze śladów (rys. 7) montowane z przodu maszyny. Głębokość pracy spulchniaczy jest regulowana poprzez przestawienie ich w uchwytach mocujących i zablokowanie sworzniem. 14

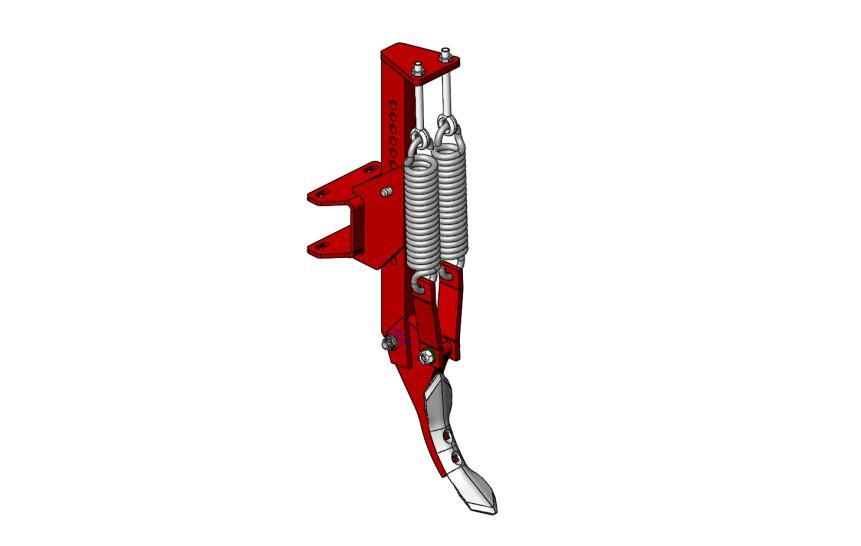

15 Rys.7. Spulchniacz śladów 6.7. Osłony boczne Zadaniem bocznych osłon (1 rys. 8) jest ograniczenie rozrzutu gleby na boki podczas jej spulchniania. Równocześnie osłony wyrównując powierzchnię pola nie dopuszczają do tworzenia się podłużnych grzbietów spulchnionej gleby. Osłony są podwieszone na uchylnych ramionach mocowanych do ramy za pomocą śrub. Osłona w czasie pracy kopiuje nierówności gleby przesuwając się na 3 prowadnicach. Minimalne dolne położenie osłony można ustalić blokując ją śrubą zamocowaną w jednym z otworów widocznych w prowadnicy. 1 2 Rys.8. Osłona boczna 6.8. Belka równająca Belka równająca jest zamocowana za wirnikami brony na dwóch wrzecionach (2. rys. 8), z płynną regulacją ustawienia głębokości pracy za pomocą pokrętła. Podczas regulacji należy zwrócić uwagę na równoległe ustawienie krawędzi belki w stosunku do podłoża. 15

16 6.9. Regulacja głębokości pracy Głębokość pracy brony wirnikowej reguluje się unosząc lub opuszczając wał na dwóch ramionach (1. rys. 9), których wychylenie do góry jest blokowane przy pomocy sworzni (2). Podczas regulacji należy zwrócić uwagę na jednakowe ustawienie lewej i prawej strony wału. 2 1 Wał zębaty jest wyposażony w skrobaki oczyszczające przestrzenie pomiędzy zębatymi pierścieniami z gleby i pozostałości roślinnych. Na polach z większą ilością resztek roślinnych zaleca się przestawienie ramienia ze skrobakami w położenie wyższe (B. rys.10). Ponadto, po poluzowaniu śrub (A) istnieje możliwość ustawienia odległości (C) noży skrobaków od powierzchni bębna, dostosowując ją do warunków polowych. Rys. 9. Regulacja głębokości pracy brony B C A Rys.10. Skrobaki wału zębatego Tylny sprzęg (combi-hitch) Tylny sprzęg (rys. 11), stanowiący dodatkowe wyposażenie brony umożliwia łączenie maszyny z dodatkowym wyposażeniem np. siewnikiem, ramą 16

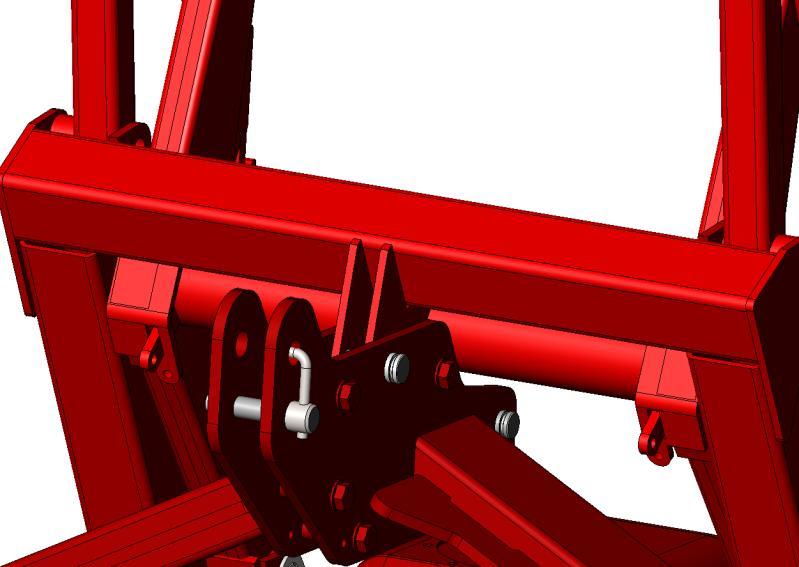

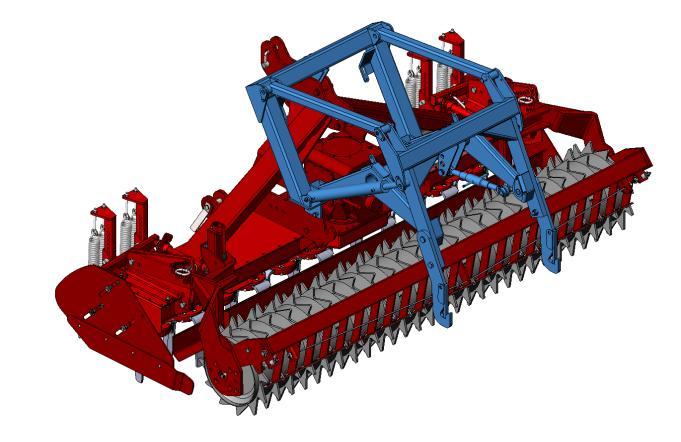

17 narzędziową itp. Podczas łączenia należy pamiętać, że dodatkowe obciążenie zmienia sterowność ciągnika. Należy wówczas stosować odpowiedni ciągnik, zapewniający sterowność agregatu po podłączeniu brony z dodatkowym wyposażeniem. a/ b/ Rys. 11. Brona wirnikowa ze sprzęgiem a/-hydraulicznym, b/-mechanicznym Połączenie maszyn współpracujących ze sprzęgiem brony należy wykonać w analogiczny sposób jak z trzypunktowym układem zawieszenia maszyn na ciągniku (pkt 6.2). W modelach wyposażonych w sprzęg hydrauliczny (rys.11a), zawieszona maszyna podczas transportu jest przemieszczana nad bronę umożliwiając skrócenie całego agregatu i przesunięcie środka ciężkości w stronę ciągnika. UWAGA! - W położeniu transportowym sprzęg należy blokować sworzniem. Podczas zakładania i wyjmowania sworznia należy zachować szczególną ostrożność, zwracając uwagę na ruchome elementy sprzęgu, które mogą grozić obcięciem lub zmiażdżeniem kończyn W modelach ze sprzęgiem mechanicznym (rys. 11b), otwory (A) na dolnych ramionach sprzęgu pozwalają regulować odległość pomiędzy zawieszaną maszyną a broną, natomiast łańcuch (B) pomiędzy ramionami a górnym 17

18 punktem zawieszenia służy do ustalania położenia maszyny podczas transportu, a także do regulacji głębokości pracy, jeżeli zawieszana na sprzęgu maszyna nie posiada własnego układu regulacyjnego. 7. Uwagi eksploatacyjne W celu uzyskania korzystnych efektów spulchnienia roli w danych warunkach glebowych podczas pracy należy uwzględniać następujące uwagi: Zmiana prędkości obrotowej noży, głębokości pracy, prędkości ruchu agregatu umożliwia przygotowanie pola do siewu w szerokim zakresie warunków glebowych. W celu zwiększenia rozdrobnienia gleby należy zwiększyć prędkość obrotową wirników i zmniejszyć prędkość ruchu agregatu. W celu zmniejszenia rozdrobnienia gleby należy postąpić odwrotnie. Brona wirnikowa podczas pracy nie wyciąga głębszych warstw gleby na powierzchnię pola zapewniając zatrzymywanie wilgoci w całym profilu, dokładnie spulchnianym podczas pojedynczego przejazdu. Podczas pracy broną należy pamiętać że: zmniejszenie obrotów noży prowadzi do zmniejszenia zapotrzebowania mocy i odwrotnie, wysoka prędkość obrotowa noży zwiększa zużycie noży i może prowadzić do pogorszenia struktury gleby, dużą prędkość obrotową noży można stosować jedynie w celu wykonania płytkiej uprawy na glebach uprzednio zaoranych, unikać uprawy gleby nadmiernie wilgotnej (tworzenie dużych grud gleby i oblepianie się wirników) bądź przesuszonej (rozpylenie gleby i przyśpieszone zużycie noży). Po włączeniu napędu na wirniki (brona podniesiona) należy ruszyć agregatem i przy niewielkiej prędkości powoli opuszczać bronę na powierzchnię pola. Nawroty należy wykonywać z maszyną uniesioną na podnośniku ciągnika na wysokość cm nad powierzchnią pola i wyłączonym napędem na wirniki brony. Należy pamiętać o zachowaniu zalecanych kątów ustawienia wału przegubowo teleskopowego. WAŻNE! Podczas pracy na pochyłościach należy zachować szczególną ostrożność ze względu na niebezpieczeństwo utraty stateczności i sterowności agregatu Na pochyłościach zaleca się wykonywanie przejazdów wzdłuż stoku. W przypadku zablokowania maszyny, np. W wyniku utknięcia między wirnikami kamieni, problem można rozwiązać stosując jedną z poniższych metod: - unieść maszynę powodując wypadnięcie kamienia po zatrzymaniu wału przegubowo-teleskopowego - jeżeli kamień ciągle pozostaje zakleszczony między zębami należy: - użyć młotka do usunięcia kamienia 18

19 - użyć dłuższego pręta stalowego jako dźwigni do usunięcia kamienia UWAGA! Zanim zaczniesz usuwać przyczynę zablokowania upewnij się, że maszyna pozostaje w bezpiecznym położeniu: - silnik ciągnika nie pracuje - kluczyk do uruchamiania silnika jest wyjęty ze stacyjki - uniesiona maszyna jest zabezpieczona przed upadkiem 8. Obsługa i konserwacja Każdorazowo po zakończonej pracy bronę należy oczyścić. Sprawdzić stan połączeń śrubowych i elementy poluzowane dokręcić. Należy kontrolować poziom oleju w przekładni, wykonywać okresowe smarowania. W przypadku uszkodzenia noży w bronie, należy je wymienić na nowe Wymiana noży Wymianę noży należy wykonać po odłączeniu maszyny od ciągnika i ustawieniu jej w położeniu zapewniającym pełną stabilność podczas wykonywania prac oraz dostęp do uszkodzonego elementu. Każdy ząb jest mocowany do wirnika jednym sworzniem i zabezpieczony zapinką. Po wyjęciu sworznia i wymianie noża należy zwrócić szczególną uwagę na stan sworzni i zapinek. Nie mogą być zużyte bądź uszkodzone. Jeżeli zachodzi potrzeba, sworznie i zapinki należy wymienić na nowe. Należy używać wyłącznie zapinek. Zapinki muszą posiadać zabezpie UWAGA! mocowanie noży przy użyciu śrub i podkładek nietypowych, zużytych, uszkodzonych lub niewłaściwie dokręconych może prowadzić do odkręcenia się noży podczas pracy uszkodzenia maszyny Podczas montażu zwrócić uwagę, aby pomiędzy nożem i powierzchnią mocowania nie znalazły się ciała obce (ziemia, pozostałości roślin itp) Wymiana oleju i smarowanie W celu wymiany oleju w skrzyni przekładniowej należy wykręcić korek spustowy umieszczony pod korpusem obudowy skrzyni (rys.12) i zlać olej do podstawionego naczynia. Olej wlewa się do przekładni korkiem wlewowym od góry. Poziom oleju należy skontrolować miernikiem. Rys. 12. Otwory: wlewowy i spustu oleju w skrzyni przekładniowej Częstotliwość wymiany oleju i smarowania brony należy wykonywać zgodnie z tabelą smarowania i rys

20 Rys. 13. Punkty smarowania i obsługi brony M E Tabela 2. Tabela smarowania i obsługi brony wirnikowej D E M Codziennie Raz w tygodniu Co 500 godzin Oliwić oliwiarką Zalewać od góry olejem Renolin Unisyn CLP 460 Stosować smarownicę Spuścić olej, wypłukać i napełnić Spuścić olej, wypłukać i napełnić Zgodnie z instrukcją producenta dokręcić połączenia 9. Przechowywanie Każdorazowo po zakończeniu pracy bronę należy dokładnie oczyścić z zanieczyszczeń ziemistych, kurzu. Należy sprawdzić ogólny stan poszczególnych zespołów brony i zauważone uszkodzenia usunąć. Przed dłuższym postojem (np. zimowym) elementy robocze maszyny uprawowej mające bezpośredni kontakt z glebą należy zakonserwować. Ubytki powłok lakierniczych należy uzupełnić. 20

21 Bronę należy przechowywać na utwardzonej, równej nawierzchni, w miejscu suchym, przewiewnym, osłoniętym od wpływów atmosferycznych. 10. Transport brony Podczas przejazdów transportowych maszynę należy unieść na podnośniku tak, żeby prześwit pomiędzy podłożem a najniższym elementem jej konstrukcji wynosił nie mniej niż 0,25 m. Ponieważ brona nie jest dostosowana do przejazdów po drogach publicznych, wszelkie przejazdy transportowe poza obręb gospodarstwa należy wykonywać po uprzednim załadunku maszyny na przyczepę niskopodwoziową. Operację załadunku mogą wykonywać osoby z właściwymi kwalifikacjami. Zabrania się załadunku brony przy użyciu wózków widłowych. 11. Demontaż i kasacja Demontaż brony powinny przeprowadzać osoby z odpowiednimi kwalifikacjami, uprzednio zaznajomione z jej budową. Czynności te należy wykonywać po ustawieniu brony w położeniu roboczym na równym i twardym podłożu. Ze względu na wielkości sił mogące przekraczać 200 N, podczas demontażu poszczególnych podzespołów (np. elementy ramy) należy korzystać z urządzeń podnośnikowych. Podczas demontażu należy stosować odpowiednie środki ochrony osobistej (okulary, rękawice itp.). PAMIĘTAJ! - urządzenia stosowane podczas demontażu powinna obsługiwać jedynie osoba posiadająca odpowiednie kwalifikacje Kasację brony należy przeprowadzić po uprzednim całkowitym jej demontażu. Zużyte elementy metalowe należy przekazać na złom. Zużyte środki smarne należy przekazać poprzez prowadzące zbiórkę sieć stacji CPN lub bezpośrednio do rafinerii, gdzie podlegają procesom przerobu celem powtórnego ich wykorzystania. 12. Grafika ostrzegawcza i informacyjna Na maszynie znajdują się następujące napisy i znaki: a/ b/ c/ a/- Uwaga! Przeczytaj i instrukcje obsługi,. b/- A.7.7 Obcięcie stopy, Noże obrotowe + B.2.6 Zachowaj bezpieczna odległość. c/- C.2.35 Nie sięgać w obszar zgniatania, jeśli elementy mogą się poruszać. 21

22 d/ e/ f/ d/- Znak punktu smarowania e/ C.2.24 Zachowaj bezpieczną odległość od maszyny. f/ C.2.26 Wyłączyć silnik i wyjąć kluczyk przed rozpoczęciem czynności obsługowych lub naprawczych Umiejscowienie piktogramów: a/, b/,, e/, f/- od góry na osłonie wirników, c/ - z obydwu stron na bocznych płaszczyznach ramion sprzęgu, d/- przy punktach smarowania, Ponadto, na maszynie znajdują się: Nalepka z napisem: Przestrzegaj zasady BHP podane w instrukcji obsługi; zabrania się PRZEWOZU ludzi na maszynie; zabrania się przejazdów po drogach publicznych; miejsce: od góry na osłonie wirników. Nalepka z oznaczeniem obrotów wału WOM 1000 obr/min i uzyskiwane przełożenia przy poszczególnych położeniach dźwigni nastawczej skrzyni przekładniowej: obr/min, obr/min, 3 400, obr/min. - umiejscowienie: z tyłu na wsporniku TUZ nad skrzynią przekładniową. Nalepka ukazująca dopuszczalne odchylenia wału podczas pracy i minimalne wartości zachodzenia na siebie elementów osłony na osłonie końcówki WPM. Nalepka z napisem: Uwaga. Dokręcić wszystkie śruby po pierwszej godzinie pracy miejsce: na wsporniku układu zawieszenia. Napis: Symbol brony: (odpowiednio: POWER TILL ) wraz ze znakiem firmowym Kongskilde na bocznych osłonach wirników. WAŻNE W przypadku zniszczenia lub zatarcia treści napisów i oznaczeń należy je wymienić. Nowe napisy można kupić w punktach sprzedaży maszyny lub bezpośrednio u producenta 22

23 13. Charakterystyka techniczna Wyszczególnieni Jedn. Model POWER TILL e miary Symbol maszyny Typ maszyny - zawieszana Szerokość mm robocza Głębokość mm 250 robocza Wymiary gabarytowe: a/ w położeniu roboczym - długość mm szerokość mm wysokość mm 1410 b/ w położeniu transportowym - długość mm szerokość mm wysokość mm 1410 Masa kg Elementy robocze - średnica mm 300 wirników - liczba wirników szt liczba noży w szt. 2 wirniku - typ noży - pojedyncze pionowe - podziałka mm 250 (rozstaw) wirników - obroty obr/mi wirników n Obsługa osób 1 Wał - typ - zębaty - liczba sekcji szt. 1 wału - średnica wału mm długość wału mm podziałka mm

24 pierścieni (tarcz zębnych) - liczba tarcz szt zębnych Zapotrzebowani e mocy - klasa ciągnika - 2,0 2,0 3,0 - moc ciągnika kw Prędkość km/h 4-10 robocza Wał przegubowoteleskopowy - producent - Bondioli & Pavesi - typ SFTS6 - symbol CE DS6R066CE (oznaczenie) - nominalny Nm moment obrotowy - nominalna kw przekazywana moc - nominalna mm długość zsuniętego wału - obroty obr/mi 1000 robocze WOM n - końcówka (wpusty) - od strony ciągnika - od strony maszyny /8 z=21 1 3/4 z=6 Informacja o stosowaniu wału ze znakiem CE - tak tak tak 24

25 NOTATKI 25
