1 STEROWNIK KAMER OBROTOWYCH 15-AU50H / 15-AU50E Zapoznaj się z instrukcją obsługi przed instalacją 1

2 UWAGA! Nie zdejmować pokrywy urządzenia przy włączonym zasilaniu. Przed instalacją i pierwszym uruchomieniem urządzenia należy przestrzegać poniższych zasad: 3 Urządzenie nie może być narażone na wilgoć, kurz i pył, 4 Urządzenie musi być umieszczone na stabilnej podstawie gdyż jest nie jest odporne na wstrząsy, 5 Urządzenie należy chronić przed bezpośrednim nasłonecznieniem i nagrzewaniem przez czynniki zewnętrzne, 6 Urządzenie należy umieszczać z dala od źródeł silnego pola elektromagnetycznego, 7 Nie należy umieszczać urządzenia w pobliżu odbiorników radiowych, TV itp., gdyż urządzenia będą wzajemnie negatywnie oddziaływać, 8 Należy unikać zbyt wysokich lub zbyt niskich temperatur oraz ich znacznych wahnięć (temperatura otoczenia winna zawierać się w granicach 0 40 C), 9 Nie zakrywać otworów wentylacyjnych urządzenia, 10 Włączać zasilanie po dokonaniu pełnej konfiguracji i instalacji urządzenia, 11 Zapewnić odpowiednią przestrzeń wokół urządzenia dla prawidłowego połączenia kabli. Urządzenie przeszło badania pod kątem wymogów FCC i CE i posiada odpowiednie certyfikaty. 2

3 Spis Treści I. Wstęp 4 II. Opis Panelu 4 III. Ustawienia 6 IV. Obsługa 7 V. Specyfikacja Techniczna 11 3

4 I. Wstęp Sterownik umożliwia wygodne sterownie kamerami obrotowymi obsługującymi protokół RS-485, przy jego pomocy można sterować 32 kamerami, a max odległość między klawiaturą a kamerą nie powinna przekraczać 1,2 km. Podstawowe funkcje: Zakres adresów kamery od 0 do 255. Sterowanie wszystkimi funkcjami kamery np.: włączanie i wyłączanie BLC. Sterowanie obrotem kamery z różnymi prędkościami. 128 presetów i 6 ścieżek patrolowych. Ręczne sterowanie zoom em i ostrością kamery (focus). II. Opis Panelu (Rys. 1) 1. CALL: Wywołuje dany preset 2. PRESET: Zapisuje dany preset. 3. SHOT: Do ustawiania i wywoływania ścieżki patrolowej. 4. F1: Klawisz dodatkowy. 5. F2: Klawisz dodatkowy. 6. F3: Przełącza klawiaturę z trybu kamery obrotowej do trybu multiplexera. 7. WIDE: Zwiększa kąt widzenia kamery (przybliżenie) 8. TELE: Zmniejsza kąt widzenia kamery (oddalenie). 4

5 9. FAR: Ręczne ustawianie ostrości : dalej. 10. NEAR: Ręczne ustawianie ostrości : bliżej. 11. CAM/ID: Do wyboru adresu kamery. 12. AUTO: Obsługa automatycznego skanowania. 13. OPEN: Otwiera przysłonę. 14. CLOSE: Przymyka przysłonę. 15. ON: Włącza funkcje. 16. OFF: Wyłącza funkcje. 17. FUNC:W połączeniu z innymi klawiszami wywołuje funkcje specjalne. 18. PIP(Strzałka w górę):wyświetla obraz z kamery w trybie PIP(Obraz w obrazie). 19. FULL SCREEN:Wyświetla obraz z kamery w trybie pełnego ekranu (Strzałka w lewo):wyświetla obraz w podziale na 9 kamer (Strzałka w dół):wyświetla obraz w podziale na 4 kamery (quad) (Strzałka w prawo):wyświetla obraz w podziale na 16 kamer. 23. CLEAR: Kasuje wprowadzone wartości. 24. [0]-[9]: Klawisze numeryczne 25. ENTER: Potwierdza wprowadzone wartości 26. JOYSTICK: Sterowanie góra, dół, prawo, lewo, zoom 27. DIODA ZASILANIA 28. LCD Tylny Panel: (Rys.2) 1. Włącznik 2. Gniazdo zasilania 12VDC 3. Wyjście komunikacyjne RS Wyjście komunikacyjne RS-485 (RJ45) 5. Wyjście sterowania DVR 6. MODE: Ustawienia protokołu i prędkości transmisji 7. Wyjście komunikacyjne RS232 5

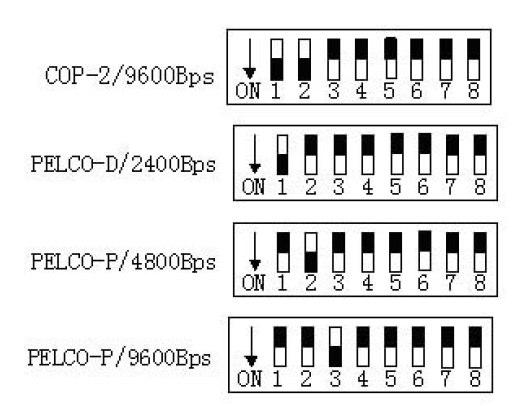

6 III. Ustawienia Do ustawienia protokołu służą przełączniki (MODE) przedstawione na rysunku 2. Protokół ustawia się za pomocą DIP1 do DIP3 według poniższej tabeli: Przełączanie pomiędzy trybem kontroli meltipleksera i kamery, żeby przełączyć tryb należy nacisnąć klawisz [F3] na ekranie wyświetli się Mulx Addr:001 i jest możliwe sterowanie poprzez Adress box. Nie można sterować multiplekserem za pomocą protokołu RS 485. USTAWIENIA REZYSTORA: 6

7 Protokół RS-485 wymaga połączenia równoległego w topologii łańcucha wykorzystywanych urządzeń. Na obu końcach łańcucha powinien zostać włączony rezystor 120 ohm. Do włączenia rezystora służy DIP5 w przełączniku MODE: IV. Obsługa 1. Wprowadź adres kamery:[cam]+[n]+[enter] Wyświetlacz: Current CamID:001 Opis: N-adres kamery od 1 do 255 Funkcja: Wprowadź adres kamery która ma być kontrolowana. Jeżeli wartość N będzie zgodna z adresem kamery kamerą będzie można sterować. 2. Ustawianie presetów:[preset]+[n]+[ Enter] Wyświetlacz: Preset No:001 Opis: N numer presetu od 1 do

8 Funkcja: Zapisuje aktualną pozycję kamery jako preset o nr. N. 3. Wywołanie presetu:[call]+[n]+[ Enter] Wyświetlacz:Call Number:001 Opis: N numer presetu od 1 do 128. Funkcja: Wywołuje preset o nr. N. 4. Kasowanie presetu:[preset]+[n]+[off] Wyświetlacz:Preset No:001 Opis: N numer presetu od1 do 128. Funkcja: Kasuje preset o nr. N. 5. Ustawienia ścieżki patrolowej (dla protokołów COP-2, PELCO-D, PELCO-P ) Wprowadzenie numeru ścieżki (N numer od 1 do 6): [SHOT]+[N]+ [ON]. Wyświetlacz: Track = 01 Sum = 06 Opis: Ścieżka o nr. N jest otwarta do edycji. Edycja: Naciśnij [TELE] żeby przejść do dołu strony i [WIDE] żeby przejść do góry. W każdej ścieżce może znajdować się 16 presetów dla których można ustawić prędkość przemieszczania kamery i czas postoju. Wyświetlacz: No.:01 Point:001 Opis: pierwszym presetem na ścieżce jest preset nr 001 Wyświetlacz: No.:01 Speed:001 Opis: Poziom szybkości dla 1 presetu wynosi 1. Wyświetlacz: No.:01 Time: 004 Opis: Czas postoju na 1 presecie wynosi 4 sekundy. Zakres prędkości: Od najwyższej 1 do najniższej 8. Natomiast zakres czasu postoju można ustawić w zakresie od1 do 255. Jeżeli wprowadzimy nr presetu N jako 0 to wszystkie presety przed tym punktem na ścieżce będą aktualne, ale numery wszystkich następnych a także szybkość przemieszczania i czas postoju, będzie automatycznie ustawiony na 0. Po zakończeniu naciśnij OFF żeby zapisać ustawienia lub porusz joystickiem żeby wyjść bez zapamiętywania. 6. Uruchomienie ścieżki patrolowej: [SHOT]+[N]+ [Enter] Wyświetlacz: Input Tour No:01 Opis: N numer ścieżki od 1 do 6. Funkcja: uruchamia ścieżkę nr N którą można zatrzymać poruszjąc joystickiem. 7. Zatrzymanie ścieżki: [SHOT]+[N]+ [OFF] Wyświetlacz:Input Tour No:01 Opis: N numer ścieżki od 1 do 6. Funcja: Zatrzymuje ścieżkę nr N analogicznie do poruszenia joystickiem. 8. Kasowanie ścieżki: [SHOT]+[N]+ [OFF] (Nacisnąć [OFF] dopóki napis Clear Tour OK będzie wyświetlony) Wyświetlacz:Input Tour No:01 Opis: N numer ścieżki od 1 do 6. Funkcja: kasuje ścieżkę nr N. 9. Automatyczne skanowanie(auto Pan ON (Protokół COP-2): [AUTO]+[P1]+[ON]+[P2]+[OFF] Wyświetlacz: Input 1st No:001 Opis: P1 numer presetu od którego skanowanie ma się rozpocząć (powinien być ustawiony wcześniej). Wyświetlacz:Input 2nd No:002 Opis: P2 Numer presetu końcowego (powinien być ustawiony wcześniej). 8

9 Jeżeli P1 = P2 kamera będzie obraacała się dookoła (360 ). Uwaga: (1) Dla protokołów PELCO-D i PELCO-P : Ustawić kamerę w pozycji od której ma się rozpocząć skanowanie i nacisnąc [AUTO]+[ON] Przemieścić kamerę do pozycji końcowej i nacisnąć [AUTO]+[OFF] Uruchomienie skanowania: [AUTO]+[ENTER] (2) Do zatrzymania skanowania można użyć kombinacji STOP lub poruszyć joystickiem. Przed włączeniem skanowania należy ustalić punkt początkowy i końcowy, a także szybkość i kierunek skanowania. 10. Zatrzymanie skanowania: [AUTO]+[OFF] (tylko COP-2l)lub poruszenie joystickiem. 11. Ustawienie zoom: [WIDE]/[TELE] 12. Ustawienie ostrości: [FAR]/[NEAR] 13. Ustawienie przysłony: [OPEN]/[CLOSE] 14. Włączenie stabilizacji kamery [ON]/[OFF] 15.. Używając kombinacji klawiszy [F1] i [ON], [OFF] można ustawić niektóre parametry kamey. Patrz tabela poniżej: N Funkcja Stan [F1]+N+[ON] [F1]+N+[OFF] 0 Zaislanie/reset Wł/wył zasilania Reset kamery 1 BLC Wł Wył 2 Dzień/noc Wł Wył 3 Wyświetlanie Wł Wył 4 Cyfrowy zoom Wł Wył 5 Podświetlenie LCD klawiatury Wł Wył 6 Ostrość Automatyczna Ręczna 7 Przysłona Automatyczna Ręczna 8 Automatyczna Ręczna 9 Balans bieli Tryb wewnętrzny Tryb zewnętrzny 10 ATW One Push WB 11 Kolor/czarno-biała Kolor Cz/b 12 < 180, wolno > 180, wolno Ustawienia automatycznego 13 < 180, średnio > 180, średnio skanowania 14 < 180, szybko > 180, szybko 16. Za pomocą joysticka możemy sterować kamerą w pionie i poziomie, prędkość zależy od kąta wychylenia joysticka.(rys 3). UP LEFT RI GHT RI GHT UP LEFT DOWN SLOW FAST DOWN Figure 3 9

10 Uwaga: Przed przystąpieniem do instalacji należy uważnie przeczytać instrukcję obsługi klawiatury i kamery. Niewłaściwe podłączenie może spowodować uszkodzeniw sprzętu. Przed połączeniem należy odłączyć zasilacz wszystkich mających współpracować urządzeń. Do sterowania kamerą należy użyć skrętki.. 1. Oznaczenie przewodów w rozdzielaczu (Figure 4) 2 Podłączenie kilku kamer obrotowych (Figure 5) 3. Połączenie między klawiaturą a kamerami (Figure 6) 4. Podłączenie multipleksera za pomocą address box (Figure 7) RED BLACK GREEN YELLOW REDŁşRS485+ BLACKŁşRS485- GREENŁşGND YELLOWŁşRS232 OUT Figure 4 10

11 V. Specyfikacja techniczna Protokół komunikacyjny: RS-485, half duplex Prędkości transmisji. 2400bps, 4800bps, 9600bps. Maksymalny zasięg transmisji: 1200m Zasilacz: DC12V/1A Wymiary: mm Waga: 1106g 11
