_PL_ PA16000D INSTRUKCJA OBSŁUGI
|
|
- Stanisława Natalia Mucha
- 8 lat temu
- Przeglądów:
Transkrypt
1 _PL_ PA16000D INSTRUKCJA OBSŁUGI

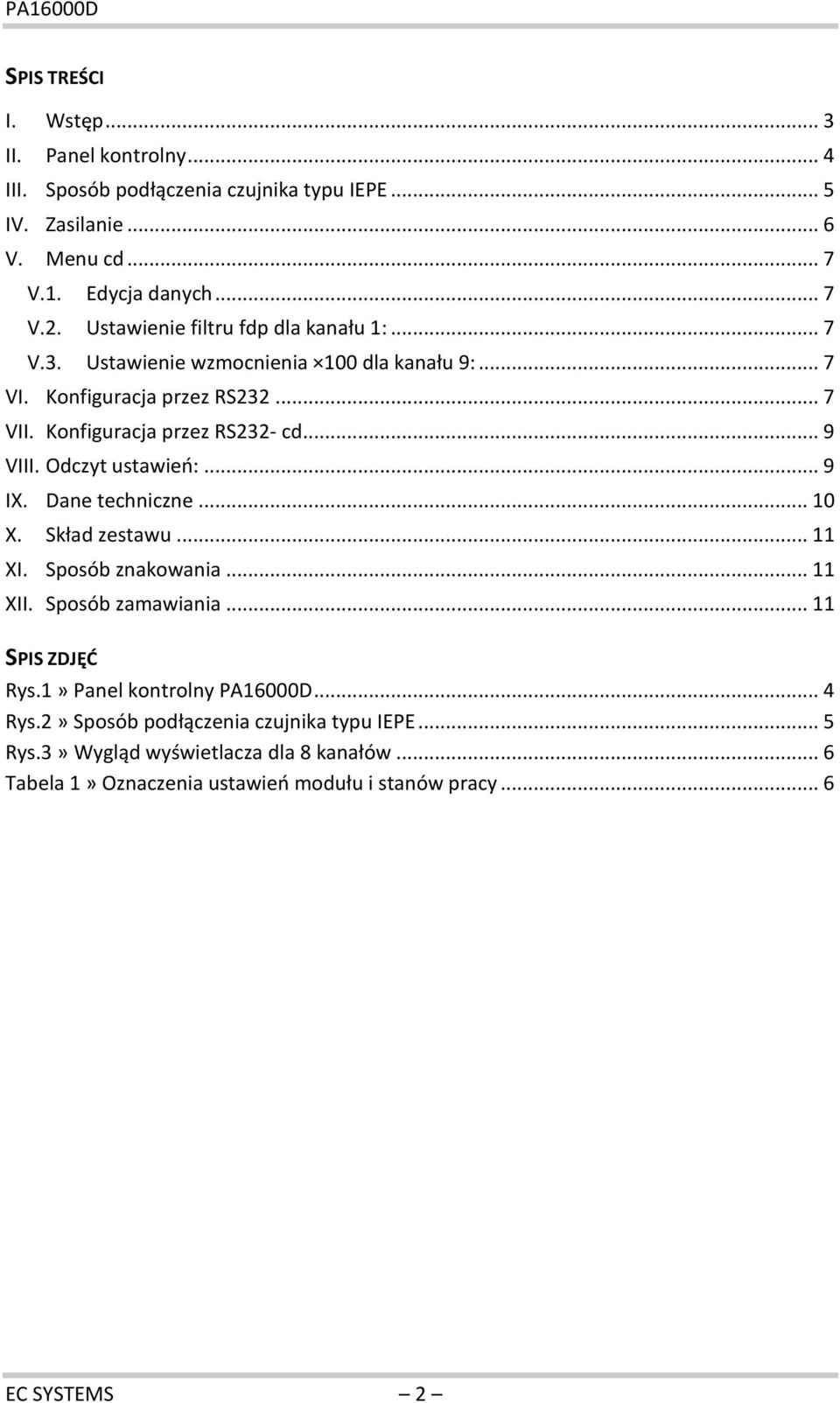

2 PA16000D SPIS TREŚCI I. Wstęp... 3 II. Panel kontrolny... 4 III. Sposób podłączenia czujnika typu IEPE... 5 IV. Zasilanie... 6 V. Menu cd... 7 V.1. Edycja danych... 7 V.2. Ustawienie filtru fdp dla kanału 1:... 7 V.3. Ustawienie wzmocnienia 100 dla kanału 9:... 7 VI. Konfiguracja przez RS VII. Konfiguracja przez RS232- cd... 9 VIII. Odczyt ustawień:... 9 IX. Dane techniczne X. Skład zestawu XI. Sposób znakowania XII. Sposób zamawiania SPIS ZDJĘĆ Rys.1» Panel kontrolny PA16000D... 4 Rys.2» Sposób podłączenia czujnika typu IEPE... 5 Rys.3» Wygląd wyświetlacza dla 8 kanałów... 6 Tabela 1» Oznaczenia ustawień modułu i stanów pracy... 6 EC SYSTEMS 2
3 INSTRUKCJA OBSŁUGI _PL_ I. WSTĘP Moduł PA16000D to kondycjoner sygnałów, dostępny w dwóch wersjach: 8 lub 16 kanałowej. Urządzenie może współpracować z czujnikami typu IEPE. Panel czołowy jest wyposażony w czytelny wyświetlacz graficzny LCD, który pozwala na ustawienie i śledzenie pracy urządzenia. Możliwa jest zmiana konfiguracji urządzenia poprzez interfejs RS EC SYSTEMS

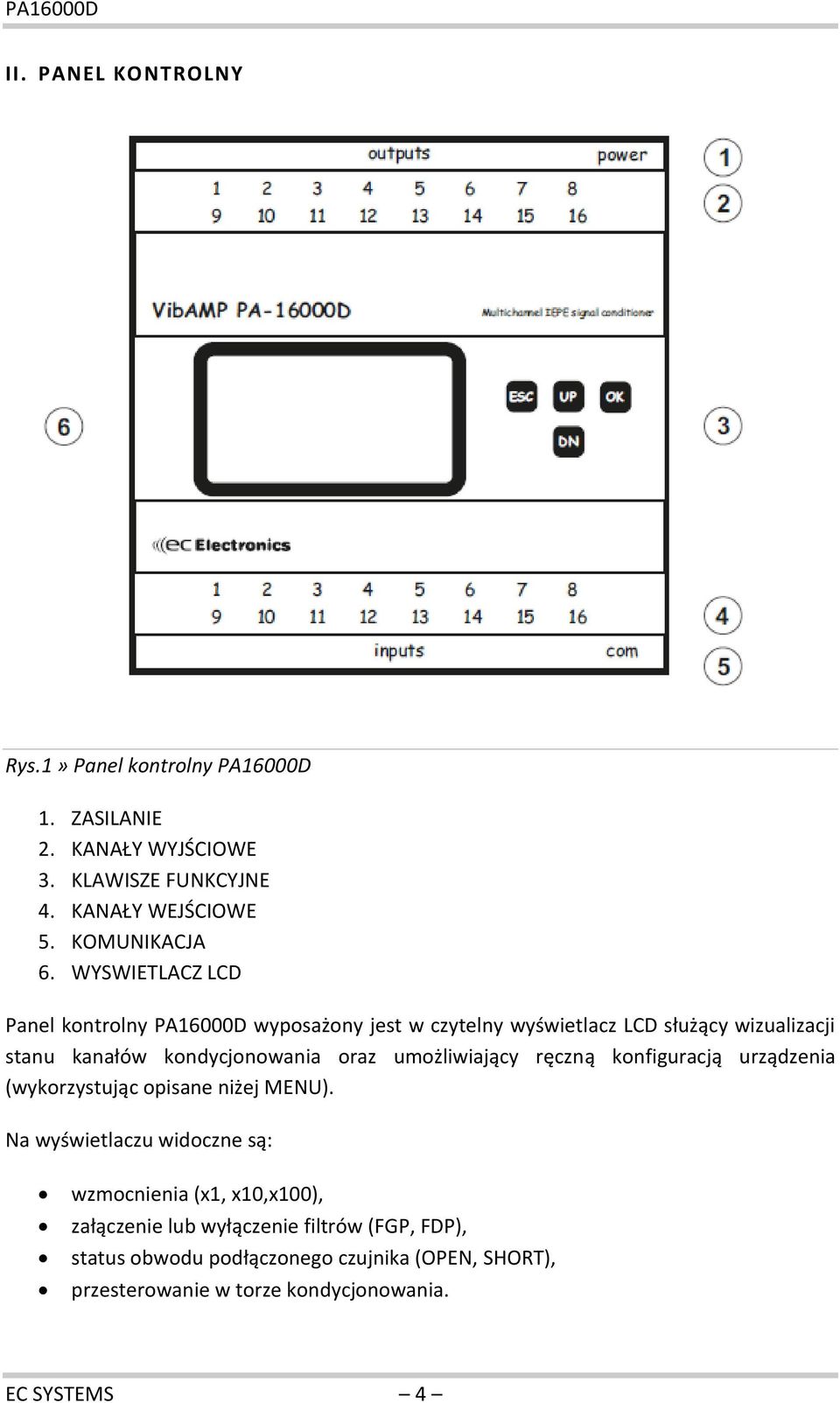

4 PA16000D II. PANEL KONTROLNY Rys.1» Panel kontrolny PA16000D 1. ZASILANIE 2. KANAŁY WYJŚCIOWE 3. KLAWISZE FUNKCYJNE 4. KANAŁY WEJŚCIOWE 5. KOMUNIKACJA 6. WYSWIETLACZ LCD Panel kontrolny PA16000D wyposażony jest w czytelny wyświetlacz LCD służący wizualizacji stanu kanałów kondycjonowania oraz umożliwiający ręczną konfiguracją urządzenia (wykorzystując opisane niżej MENU). Na wyświetlaczu widoczne są: wzmocnienia (x1, x10,x100), załączenie lub wyłączenie filtrów (FGP, FDP), status obwodu podłączonego czujnika (OPEN, SHORT), przesterowanie w torze kondycjonowania. EC SYSTEMS 4

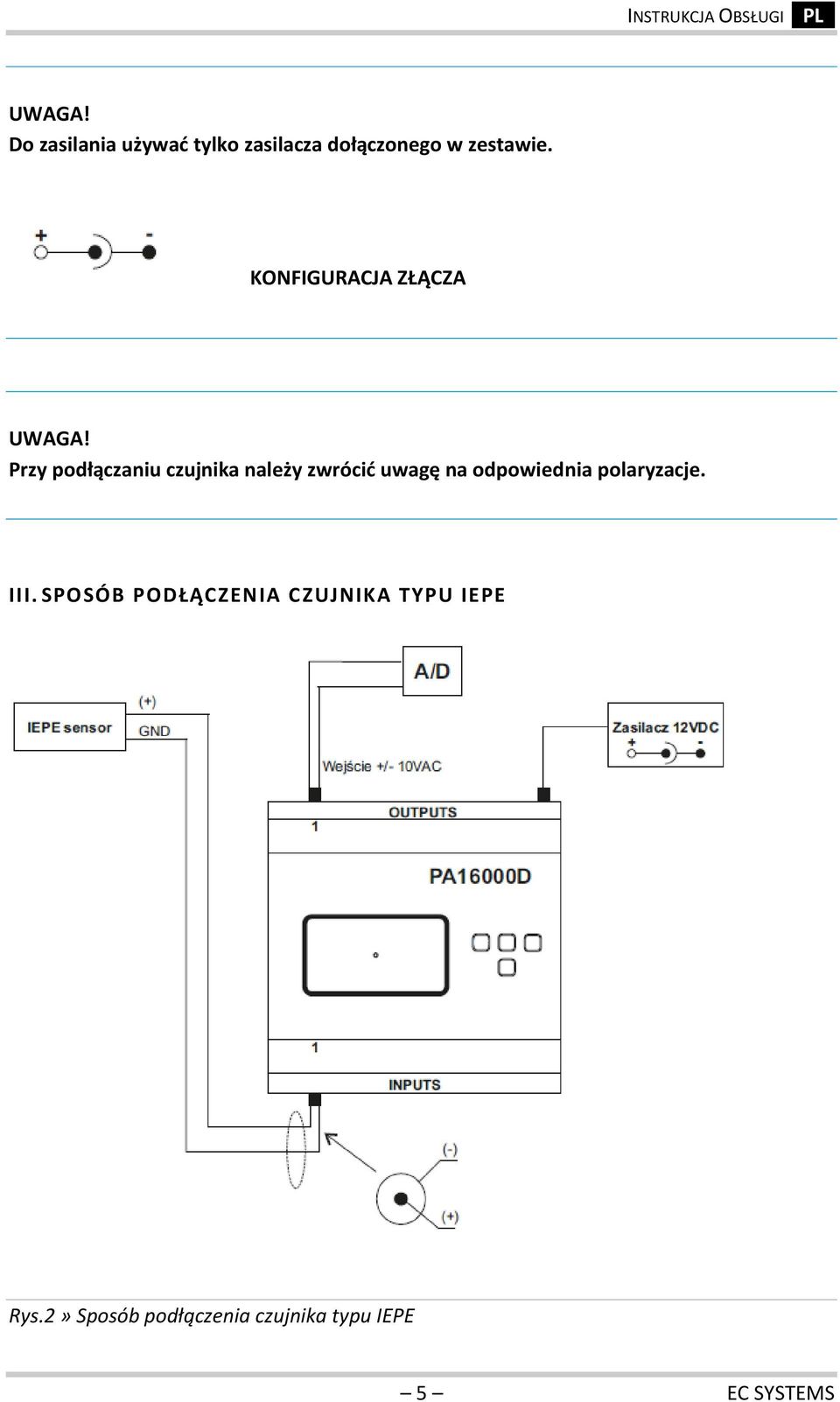

5 INSTRUKCJA OBSŁUGI _PL_ UWAGA! Do zasilania używać tylko zasilacza dołączonego w zestawie. KONFIGURACJA ZŁĄCZA UWAGA! Przy podłączaniu czujnika należy zwrócić uwagę na odpowiednia polaryzacje. III. SPOSÓB PODŁĄCZENIA CZUJNIKA TYPU IEPE Rys.2» Sposób podłączenia czujnika typu IEPE 5 EC SYSTEMS
6 PA16000D UWAGA! Należy zwrócić uwagę na polaryzację wtyku zasilacza powinna być zgodna z polaryzacją gniazda zasilającego zaznaczoną na górnej ściance obudowy. Podłączenie zasilacza odwrotnie niż jest to zaznaczone może spowodować uszkodzenie kondycjonera. IV. ZASILANIE Rys.3» Wygląd wyświetlacza dla 8 kanałów gdzie dla kanału 3 wyświetlane wartości oznaczaja: Tabela 1» Oznaczenia ustawień modułu i stanów pracy EC SYSTEMS 6
7 INSTRUKCJA OBSŁUGI _PL_ V. MENU CD V.1. EDYCJA DANYCH Klawisze umożliwiają edycję następujących parametrów: wzmocnienia oraz włączenia/wyłączenia filtrów. Wybór kanału do edycji ustawień odbywa się poprzez klawisze 'Up', 'Dn' co powoduje podświetlenie wybranej linii. Po wciśnięciu 'OK' następuje wejście w tryb wyboru parametru do zmiany w wybranej linii jest on wtedy podświetlany. Zmianę wybranego parametru wykonuje się poprzez klawisze 'Up', 'Dn'. Wejście w edycję wybranego elementu następuje po wciśnięciu 'OK', klawisz 'Esc' powoduje powrót do wyboru kanału. Po wybraniu zmiany parametru, jego zmianę dokonuje się klawiszami 'Up', 'Dn'. Wyjście z edycji następuje poprzez klawisze OK lub Esc, co powoduje przejście poziom wyżej (do wyboru parametru dla kanału). V.2. USTAWIENIE FILTRU FDP DLA KANAŁU 1: Aby włączyć filtr FDP dla kanału 1 należy wykonać następujące czynności: wybrać kanał 1 za pomocą klawiszy funkcyjnych Up, Dn (wybór kanału jest sygnalizowany przez podświetlenie wybranej linii) wcisnąć klawisz OK (akceptacja wyboru kanału) wybrać F1 za pomocą klawiszy Up, Dn (wybór filtra FDP) wcisnąć klawisz OK (akceptacja wybór filtra) wybrać v za pomocą klawiszy Up, Dn V.3. USTAWIENIE WZMOCNIENIA 100 DLA KANAŁU 9: Aby ustawić wzmocnienie dla kanału 9 należy wykonać następujące czynności: wybrać kanał 9 za pomocą klawiszy funkcyjnych Up, Dn (wybór kanału jest sygnalizowany przez podświetlenie wybranej linii) wcisnąć klawisz OK (akceptacja wyboru kanału) wybrać pole wzmocnienia za pomocą klawiszy Up, Dn wcisnąć klawisz OK (akceptacja wyboru pola wzmocnienia) wybrać x 100 za pomocą klawiszy Up, Dn (wybór wzmocnienia) wcisnąć klawisz OK (zatwierdzenia wyboru konkretnego wzmocnienia) VI. KONFIGURACJA PRZEZ RS232 Podłączenie modułu PA16000D do komputera jest możliwe przy użyciu dedykowanego przewodu, umożliwiającego komunikacje za pomocą interfejsu RS232. Jest on wyposażeniem opcjonalnym. Parametry transmisji: Szybkość transmisji bity danych EC SYSTEMS

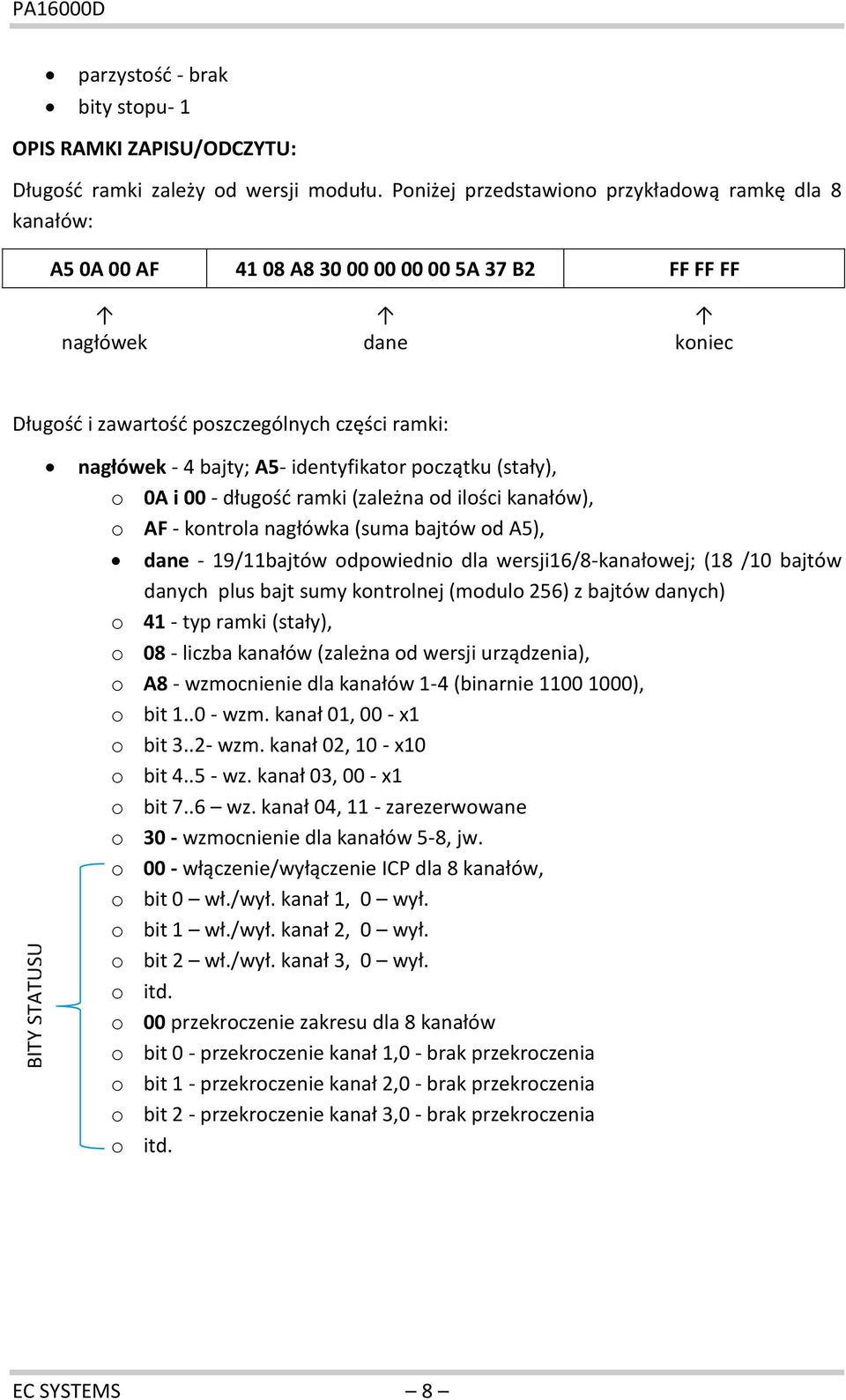

8 BITY STATUSU PA16000D parzystość - brak bity stopu- 1 OPIS RAMKI ZAPISU/ODCZYTU: Długość ramki zależy od wersji modułu. Poniżej przedstawiono przykładową ramkę dla 8 kanałów: A5 0A 00 AF A A 37 B2 FF FF FF nagłówek dane koniec Długość i zawartość poszczególnych części ramki: nagłówek - 4 bajty; A5- identyfikator początku (stały), o 0A i 00 - długość ramki (zależna od ilości kanałów), o AF - kontrola nagłówka (suma bajtów od A5), dane - 19/11bajtów odpowiednio dla wersji16/8-kanałowej; (18 /10 bajtów danych plus bajt sumy kontrolnej (modulo 256) z bajtów danych) o 41 - typ ramki (stały), o 08 - liczba kanałów (zależna od wersji urządzenia), o A8 - wzmocnienie dla kanałów 1-4 (binarnie ), o bit wzm. kanał 01, 00 - x1 o bit wzm. kanał 02, 10 - x10 o bit wz. kanał 03, 00 - x1 o bit 7..6 wz. kanał 04, 11 - zarezerwowane o 30 - wzmocnienie dla kanałów 5-8, jw. o 00 - włączenie/wyłączenie ICP dla 8 kanałów, o bit 0 wł./wył. kanał 1, 0 wył. o bit 1 wł./wył. kanał 2, 0 wył. o bit 2 wł./wył. kanał 3, 0 wył. o itd. o 00 przekroczenie zakresu dla 8 kanałów o bit 0 - przekroczenie kanał 1,0 - brak przekroczenia o bit 1 - przekroczenie kanał 2,0 - brak przekroczenia o bit 2 - przekroczenie kanał 3,0 - brak przekroczenia o itd. EC SYSTEMS 8

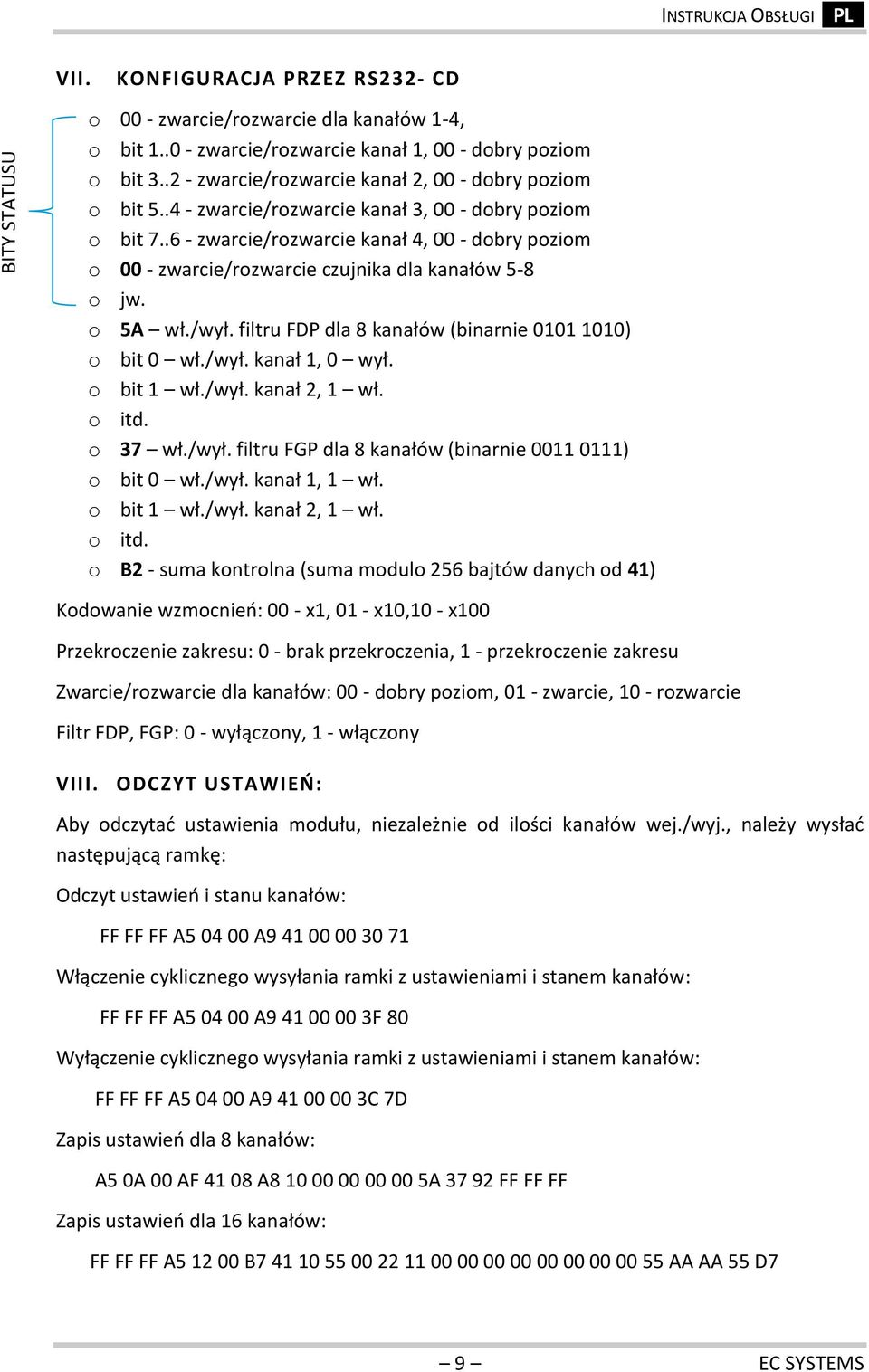

9 BITY STATUSU INSTRUKCJA OBSŁUGI _PL_ VII. KONFIGURACJA PRZEZ RS232- CD o 00 - zwarcie/rozwarcie dla kanałów 1-4, o bit zwarcie/rozwarcie kanał 1, 00 - dobry poziom o bit zwarcie/rozwarcie kanał 2, 00 - dobry poziom o bit zwarcie/rozwarcie kanał 3, 00 - dobry poziom o bit zwarcie/rozwarcie kanał 4, 00 - dobry poziom o 00 - zwarcie/rozwarcie czujnika dla kanałów 5-8 o jw. o 5A wł./wył. filtru FDP dla 8 kanałów (binarnie ) o bit 0 wł./wył. kanał 1, 0 wył. o bit 1 wł./wył. kanał 2, 1 wł. o itd. o 37 wł./wył. filtru FGP dla 8 kanałów (binarnie ) o bit 0 wł./wył. kanał 1, 1 wł. o bit 1 wł./wył. kanał 2, 1 wł. o itd. o B2 - suma kontrolna (suma modulo 256 bajtów danych od 41) Kodowanie wzmocnień: 00 - x1, 01 - x10,10 - x100 Przekroczenie zakresu: 0 - brak przekroczenia, 1 - przekroczenie zakresu Zwarcie/rozwarcie dla kanałów: 00 - dobry poziom, 01 - zwarcie, 10 - rozwarcie Filtr FDP, FGP: 0 - wyłączony, 1 - włączony VIII. ODCZYT USTAWIEŃ: Aby odczytać ustawienia modułu, niezależnie od ilości kanałów wej./wyj., należy wysłać następującą ramkę: Odczyt ustawień i stanu kanałów: FF FF FF A A Włączenie cyklicznego wysyłania ramki z ustawieniami i stanem kanałów: FF FF FF A A F 80 Wyłączenie cyklicznego wysyłania ramki z ustawieniami i stanem kanałów: FF FF FF A A C 7D Zapis ustawień dla 8 kanałów: A5 0A 00 AF A A FF FF FF Zapis ustawień dla 16 kanałów: FF FF FF A B AA AA 55 D7 9 EC SYSTEMS
10 PA16000D UWAGA! W tym module ze względu na zastosowany typ złącza podczas podłączania przewodu do wyjścia rs-a modułu należy przewód najpierw podłączyć do wyłączonego urządzenia a następnie dopiero do złącza rs-232 komputera. Nie należy podłączać przewodu do włączonego urządzenia. UWAGA! Dodatkowo w module, przy konfiguracji zdalnej modułu za pomocą RS-232, wartości ustawień wzmocnienia i filtrów nie są odświeżanie automatycznie w przypadku zmiany - dopiero po wybraniu linii klawiszami 'up', 'down' lub resecie urządzenia, opis ustawień dla kanału ulega odświeżeniu. IX. DANE TECHNICZNE Ilość kanałów we/wy 16/16 lub 8/8 Rodzaj wejścia IEPE/ICP 4.7mA/24V Sygnalizacja wł./wył. filtru, zwarcie/rozwarcie obwodu czujnika, Impedancja wejściowa przesterowanie obwodu kondycjonowania Impedancja wyjścia 100kOhm Wzmocnienie 120Ohm SNR 1, 10, 100 (0dB, 20dB,40dB) Zniekształcenia >90dB(10Hz-22kHz) Błąd wzmocnienia <0,1% Dryft wzmocnienia <0,5% Zakres napięcia wyjściowego <50ppm/ C Offset wyjściowy max 20Vpp Filtry <10mV Filtry HP 12dB/oct, włączane dla każdego kanału Filtry LP 10Hz lub wg zamówienia Interfejs komunikacyjny 1kHz lub wg zamówienia Zasilanie RS232; 3,5mm Jack Obudowa 12V/1,5 A DC Wymiary aluminium, z klawiatura odporna na wilgoć Waga i zabrudzenie Temperatura pracy (dł. szer. wys.) EC SYSTEMS 10

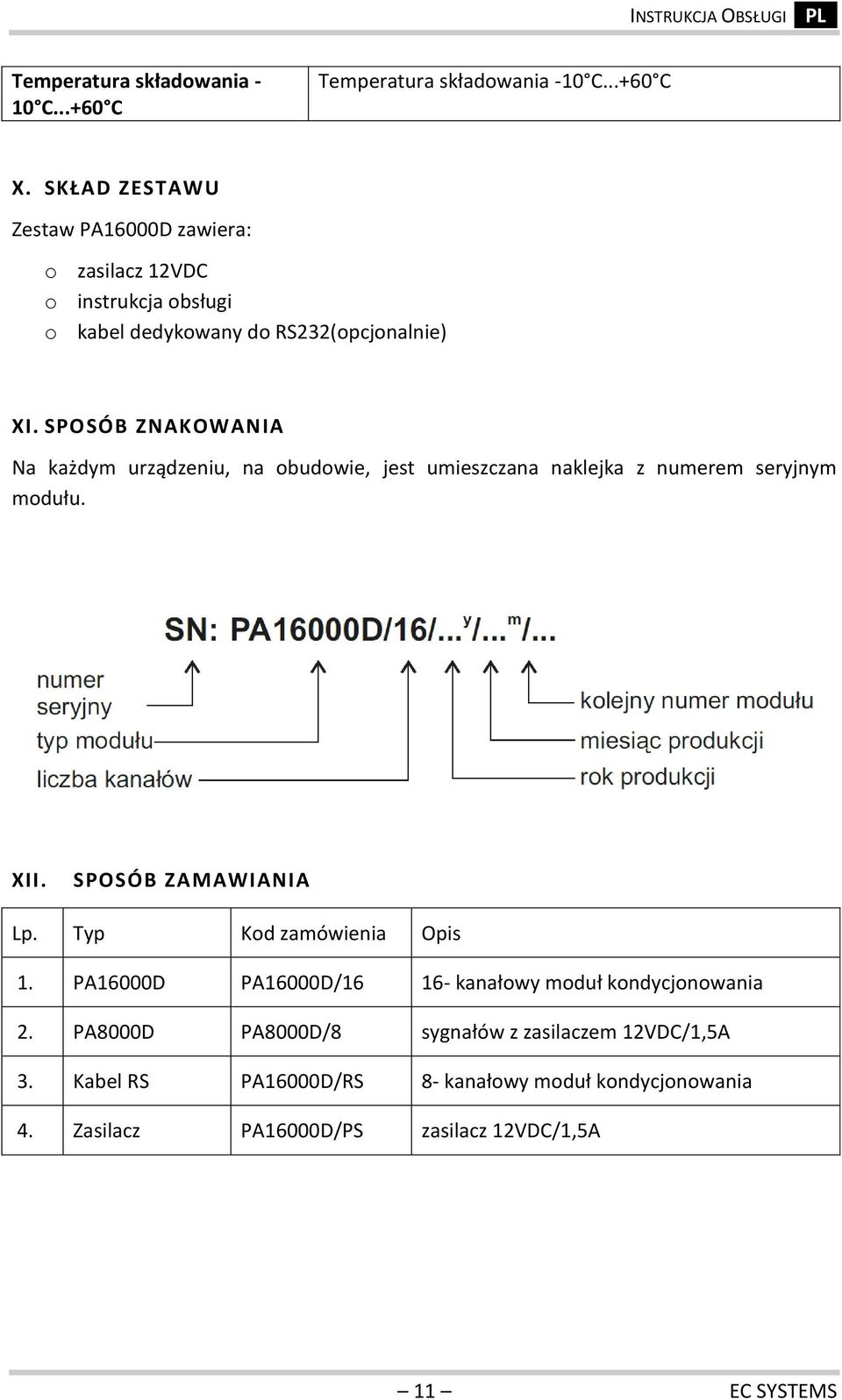

11 INSTRUKCJA OBSŁUGI _PL_ Temperatura składowania - 10 C C Temperatura składowania -10 C C X. SKŁAD ZESTAWU Zestaw PA16000D zawiera: o zasilacz 12VDC o instrukcja obsługi o kabel dedykowany do RS232(opcjonalnie) XI. SPOSÓB ZNAKOWANIA Na każdym urządzeniu, na obudowie, jest umieszczana naklejka z numerem seryjnym modułu. XII. SPOSÓB ZAMAWIANIA Lp. Typ Kod zamówienia Opis 1. PA16000D PA16000D/ kanałowy moduł kondycjonowania 2. PA8000D PA8000D/8 sygnałów z zasilaczem 12VDC/1,5A 3. Kabel RS PA16000D/RS 8- kanałowy moduł kondycjonowania 4. Zasilacz PA16000D/PS zasilacz 12VDC/1,5A 11 EC SYSTEMS
12 PA16000D EC Systems Sp. z o.o. Ul. Lublańska Kraków POLSKA Tel: Sprzedaż: Fax: info@ec-systems.pl EC SYSTEMS 12
