INSTRUKCJA OBSŁUGI PILOT BEZPRZEWODOWY RM02

Transkrypt

1 INSTRUKCJA OBSŁUGI PILOT BEZPRZEWODOWY RM02 Przed uruchomieniem urządzenia należy uważnie zapoznać się z instrukcją obsługi.

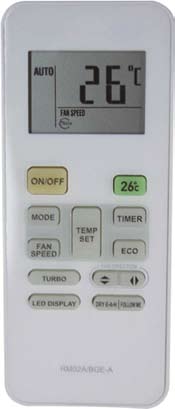

2 Specyfikacje pilota Model RM02A/BGE-A; RM02A/BGE (T)-A Napięcie znamionowe 3.0 V Najniższe napięcie 2.0 V Zakres odbioru sygnału 8 m ~ 11 m Środowisko pracy -5 C ~ 60 C Obsługiwane funkcje 1. Tryb pracy: chłodzenie, grzanie, osuszanie, sama wentylacja oraz praca automatyczna. 2. Ustawienia programatora w trybie 24 godzinnym. 3. Zakres nastawy temperatury w pomieszczeniu: 17 C ~ 30 C. 4. Wyświetlacz ciekłokrystaliczny obsługujący wszystkie funkcje. 5. Funkcja podświetlenia 1. Nazwy przycisków Nadajnik sygnału pilota AUTO COOL DRY HEAT FAN TIMER ON FOLLOW ME TIMER OFF SLEEP MODE 4 5 Nowy model o eleganckim wyglądzie Obsługuje urządzenia serii V4, V ON OFF MODE FAN SPEED TURBO LED DISPL AY SET TIMER ECO FAN DIRECTION DRY E A H FOLLOW ME Tryb pracy ekonomicznej Tryb pracy turbo Wbudowana funkcja FOLLOW ME Szybki dostęp do funkcji chłodzenia w temp. 26 C 12 Funkcja adresowania RM02A/BGE-A Funkcja blokady przycisków 2 Instrukcja obsługi

3 (1) Przycisk ON/OFF Włączanie lub wyłączanie klimatyzatora. (2) Przycisk 26 C Naciśnięcie tego przycisku uruchomi pracę w trybie chłodzenia z temperaturą ustawioną na 26 C. Jest to najodpowiedniejsza temperatura pod względem komfortu i energooszczędności. (3) Wybór trybu pracy Każde naciśnięcie przycisku spowoduje zmianę trybu pracy w następującej kolejności: AUTO COOL DRY HEAT FAN CHŁODZENIE OSUSZANIE GRZANIE WENTYLACJA (4) Przycisk programatora W trybie wyłączonej pracy możliwe jest ustawienie wyłącznie PROGRAMATORA CZASU WŁĄCZE- NIA. Każdorazowe naciśnięcie tego przycisku zwiększy czas o półgodziny. Jeżeli ustawiany czas przekroczy 10 godzin, kolejne naciśnięcia będą zwiększały czas o 1 godzinę. Ustawienie czasu na 0.00 anuluje działanie programatora czasu włączenia. W trybie włączonej pracy możliwe jest ustawienie wyłącznie PROGRAMATORA CZASU WYŁĄ- CZENIA. Każdorazowe naciśnięcie tego przycisku zwiększy czas o półgodziny. Jeżeli ustawiany czas przekroczy 10 godzin, kolejne naciśnięcia będą zwiększały czas o 1 godzinę. Ustawienie czasu na 0.00 anuluje działanie programatora czasu wyłączenia. (5) Przycisk ECO Podczas pracy w trybie chłodzenia, grzania lub automatycznym, naciśnij przycisk ECO. Uruchomiona zostanie funkcja oszczędzania energii. Ponowne naciśnięcie przycisku anuluje tę funkcję. Funkcja nie zadziała podczas pracy w trybie osuszania/wentylacji. Naciśnięcie przycisków MODE, ON/OFF lub FAN podczas działania funkcji oszczędzania energii spowoduje jej anulowanie. (6) Przycisk regulacji (w dół) Zmniejsza nastawę temperatury. Naciśnięcie i przytrzymanie wciśniętego przycisku spowoduje płynny spadek temperatury o 1 C co pół sekundy. Przycisk regulacji (w górę) Zwiększa nastawę temperatury. Naciśnięcie i przytrzymanie wciśniętego przycisku spowoduje płynny wzrost temperatury o 1 C co pół sekundy. (7) Wachlowanie w poziomie Uruchamianie lub wyłączenie funkcji wachlowania w poziomie. (Dostępne wyłącznie, gdy urządzenie sterowane jest za pomocą pilota.) (8) Prędkość wentylatora Każde naciśnięcie przycisku spowoduje zmianę prędkości wentylatora w następującej kolejności: (w trybie osuszania oraz podczas pracy automatycznej (z wyjątkiem trybu automatycznego odzysku ciepła), prędkość wentylatora utrzymywana jest na ustalonym poziomie i nie można jej zmieniać. W trybie automatycznego odzysku ciepła, prędkość wentylatora jest automatyczna, ale możliwa będzie jej regulacja.) AUTO LOW MED HIGH NISKA ŚREDNIA WYSOKA Instrukcja obsługi

4 (9) Wachlowanie w pionie Uruchamianie lub wyłączenie funkcji wachlowania w pionie. (Dostępne wyłącznie, gdy urządzenie sterowane jest za pomocą pilota.) (10) Przycisk TURBO Naciśnięcie tego przycisku uruchomi pracę klimatyzatora w trybie turbo, zwiększając częstotliwość pracy sprężarki. Ponowne naciśnięcie przycisku TURBO anuluje działanie tej funkcji. (Dostępne wyłącznie, gdy urządzenie sterowane jest za pomocą pilota.) (11) OSUSZANIE WYGRZEWANIE / FOLLOW ME Podczas działania funkcji osuszania wnętrza jednostki wewnętrznej, naciśnij lewą część przycisku aby zakończyć jej działanie. Podczas działania funkcji śledzenia (FOLLOW ME), naciśnij prawą część przycisku aby zakończyć jej działanie. (Dostępne wyłącznie, gdy urządzenie sterowane jest za pomocą pilota.) (12) LED Display Naciśnięcie tego przycisku po załączeniu klimatyzatora spowoduje wyłączenie (załączenie) modułu kontrolek na jednostce wewnętrznej. Ponowne naciśnięcie załączy (wyłączy) kontrolki. (Dostępne wyłącznie, gdy urządzenie sterowane jest za pomocą pilota.) 2. Wyświetlacz ciekłokrystaliczny Programator czasu WŁ./WYŁ. Wskaźnik transmisji WŁ./WYŁ. Tryb pracy AUTO COOL DRY HEAT FAN FOLLOW ME TIMER ON TIMER OFF SLEEP MODE Blokada Temperatura Follow Me Prędkość wentylatora Uwaga: Po zresetowaniu pilota lub podczas pierwszego uruchomienia, na wyświetlaczu pojawią się wszystkie ikony. 4 Instrukcja obsługi

5 Pilot bezprzewodowy 3. Inne funkcje Funkcja Follow me Klimatyzator wyposażony jest w funkcję śledzenia, po załączeniu której czujnik automatycznie zmierzy temperaturę w pobliżu pilota i porówna ją z nastawą temperaturą. Sterowanie pracą klimatyzatora będzie realizowane zgodnie z uzyskaną różnicą wartości, dążąc do tego aby temperatura w pobliżu pilota osiągnęła wartość nastawy temperatury. Funkcja aktywna jest wyłącznie w trybie chłodzenia, grzania i pracy automatycznej oraz gdy jednostka wyposażona jest w funkcję śledzenia. Funkcja pomaga uzyskać większy komfort w pomieszczeniu i dokładną temperaturę. Uwaga: Aby uruchomić funkcję FOLLOW ME, skieruj pilota RM02A bezpośrednio na jednostkę wewnętrzną. Pilota nie można umieszczać w pobliżu źródeł ciepła lub niskiej temperatury, w przeciwnym razie wpłynie to niekorzystanie na dokładność pomiaru temperatury i zakłóci działanie funkcji śledzenia. Adresowanie Pilot RM02A umożliwia adresowanie jednostek wewnętrznych w systemie V4+. Funkcja ta pomaga użytkownikowi dowolnie zaadresować jednostki wewnętrzne. Seria V4 nie obsługuje tej funkcji. Wciśnij jednocześnie przyciski prędkości wentylatora i ECO na co najmniej 5 sekund. Pilot przejdzie do trybu adresowania. Naciśnij przycisk ON/OFF aby rozpocząć przesyłanie sygnału w trybie adresowania. Jeżeli wskaźnik sygnału transmisji jest załączony, to można pominąć ten krok. Naciśnięcie przycisku ON/OFF podczas adresowania, nie spowoduje wyłączenie pilota. W trybie adresowania dostępne są dwie główne funkcje: Zapytanie o adres: Skieruj pilota na jednostkę wewnętrzną, następnie naciśnij przycisk MODE. Jednostka odpowie wyświetlając swój adres. Adresowanie: Za pomocą przycisków W GÓRĘ lub W DÓŁ wybierz żądany adres. Następnie skieruj pilota na jednostkę wewnętrzną i naciśnij przycisk FAN aby przydzielić jej ten adres. Jednostka wewnętrzna wyświetli nowy adres i zapisze go. Po około 4 sekundach, wyświetlany adres wygaśnie i jednostka wewnętrzna powróci do wyświetlania standardowego widoku. Uwaga: Nie można powielać tego samego adresu w jednym systemie. Po ustawieniu wszystkich adresów, opuść tryb adresowania wciskając jednocześnie przyciski FAN i ECO na 5 sekund. Blokada klawiatury Pilot RM02A posiada funkcję blokady przycisków, pozwalającą uniknąć błędnych operacji lub uniemożliwić dzieciom przypadkową zmianę parametrów. Aby załączyć blokadę przycisków, wciśnij jednocześnie przyciski MODE i TIMER na 5 sekund. W trybie blokady wszystkie przyciski są nieaktywne. Po chwilowy wciśnięciu przycisków MODE i TIMER, na wyświetlaczu pojawi się ikona symbolizująca załączenie funkcji. 5 Instrukcja obsługi Instrukcja obsługi 5

6 Funkcja trybu automatycznego odzysku ciepła ΔT : Różnica temperatura, oznacza rozbieżność między temperaturą w pomieszczeniu (Tf) zmierzoną przez czujnik w pilocie oraz temperaturą ustawioną na pilocie (Ts). (Domyślna różnica wynosi 3 C, a dostępny zakres to 1~4 C.) Konfiguracja ΔT: SET Aby przejść do trybu ustawień ΔT, wciśnij jednocześnie przyciski i na 5 sekund. Tryb ustawień ΔT Funkcje przełącznika SW1 SW1 SW1 Tryb automatycznego odzysku ciepła Tryb automatyczny (standard) SET Za pomocą przycisków ustaw żądaną wartość ΔT. lub ON/OFF Naciśnij przycisk ON/OFF aby potwierdzić ustawienia i opuścić tryb konfiguracji. Uwaga: Przełącznik obrotowy SW1 znajduje się na głównej płytce pilota. Przykład: ΔT = 1 C, Ts = 25 C: Jeżeli Tf -Ts>= + ΔT, uruchomiony zostanie tryb CHŁODZENIA, wentylator będzie pracować zgodnie z ustawioną prędkością. Jeżeli Tf - Ts<= - ΔT, uruchomiony zostanie tryb GRZANIA, wentylator będzie pracować zgodnie z ustawioną prędkością. Uwagi: Funkcja ta dostępna jest wyłącznie w systemach trójrurowych z odzyskiem ciepła. Jeżeli ustawiony został tryb automatycznego odzysku ciepła, to pilota należy umieścić w zasięgu transmisji sygnału klimatyzatora. Kiedy pilot wykryje zmianę trybu pracy (z chłodzenia na grzanie lub odwrotnie), prześle odpowiednią informację do klimatyzatora. Klimatyzator nada pojedynczy sygnał dźwiękowy, potwierdzający zmianę trybu. Praca automatyczna (funkcja standardowa) Naciśnij przycisk MODE aby wybrać tryb AUTO. Ustaw temperaturę za pomocą przycisków i. Standardowy zakres nastawy temperatury wynosi 17 C~30 C. Naciśnij przycisk ON/OFF, na jednostce wewnętrznej zaświeci się kontrolka pracy. Klimatyzator rozpocznie pracę w trybie automatycznym. Prędkość wentylatora będzie regulowana automatycznie. Na wyświetlaczu pilota pojawi się wskaźnik AUTO i od tego momentu regulacja prędkości wentylatora nie będzie możliwa. Ponownie naciśnij przycisk ON/OFF, praca klimatyzatora zostanie zatrzymana. 6 Instrukcja obsługi
