Pulpit sterowniczy DS- 1003KI M77920

Transkrypt

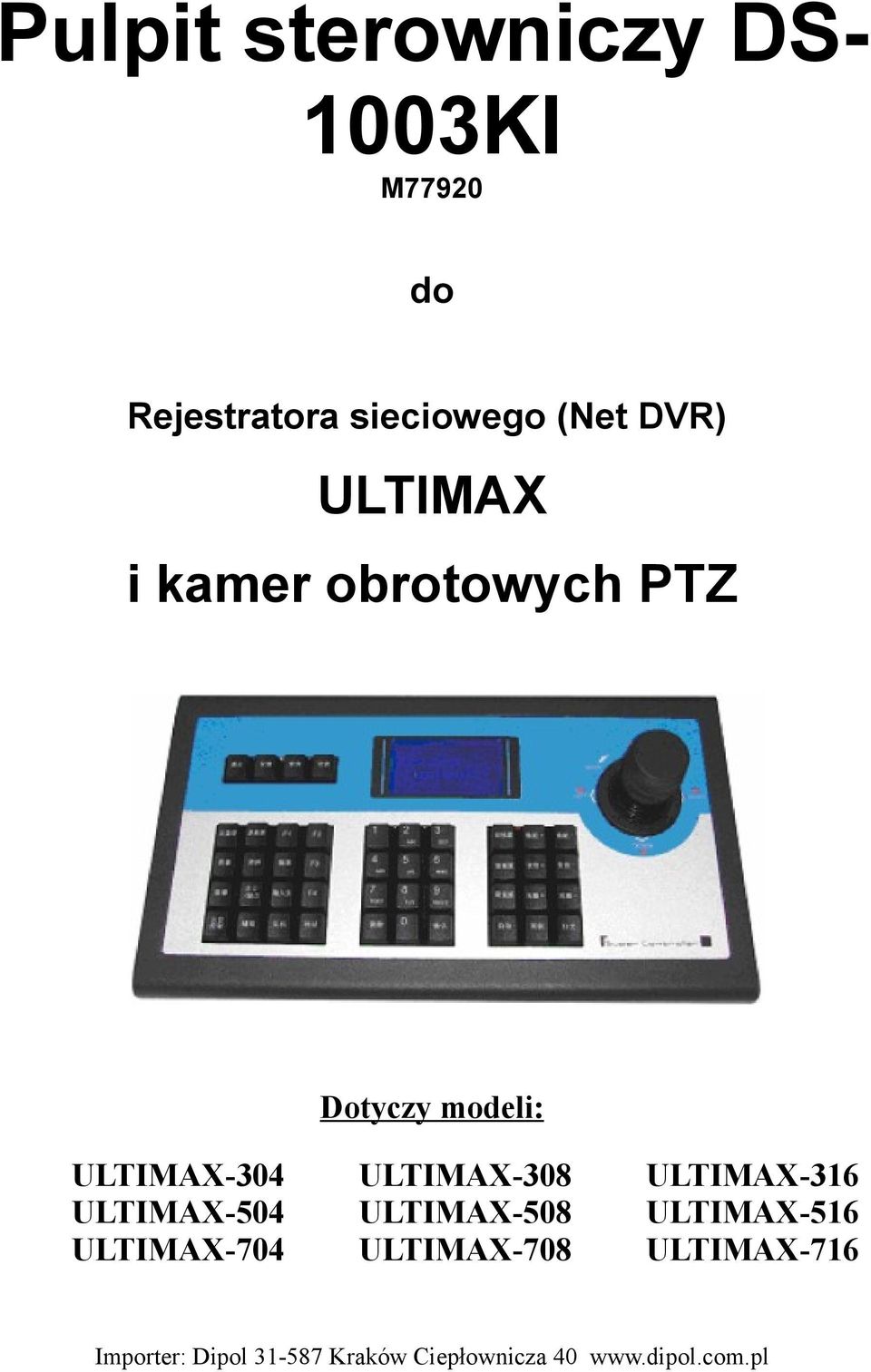

1 Pulpit sterowniczy DS- 1003K M77920 do Rejestratora sieciowego (Net DVR) ULTMAX i kamer obrotowych PTZ Dotyczy modeli: ULTMAX-304 ULTMAX-308 ULTMAX-316 ULTMAX-504 ULTMAX-508 ULTMAX-516 ULTMAX-704 ULTMAX-708 ULTMAX-716 mporter: Dipol Kraków Ciepłownicza 40

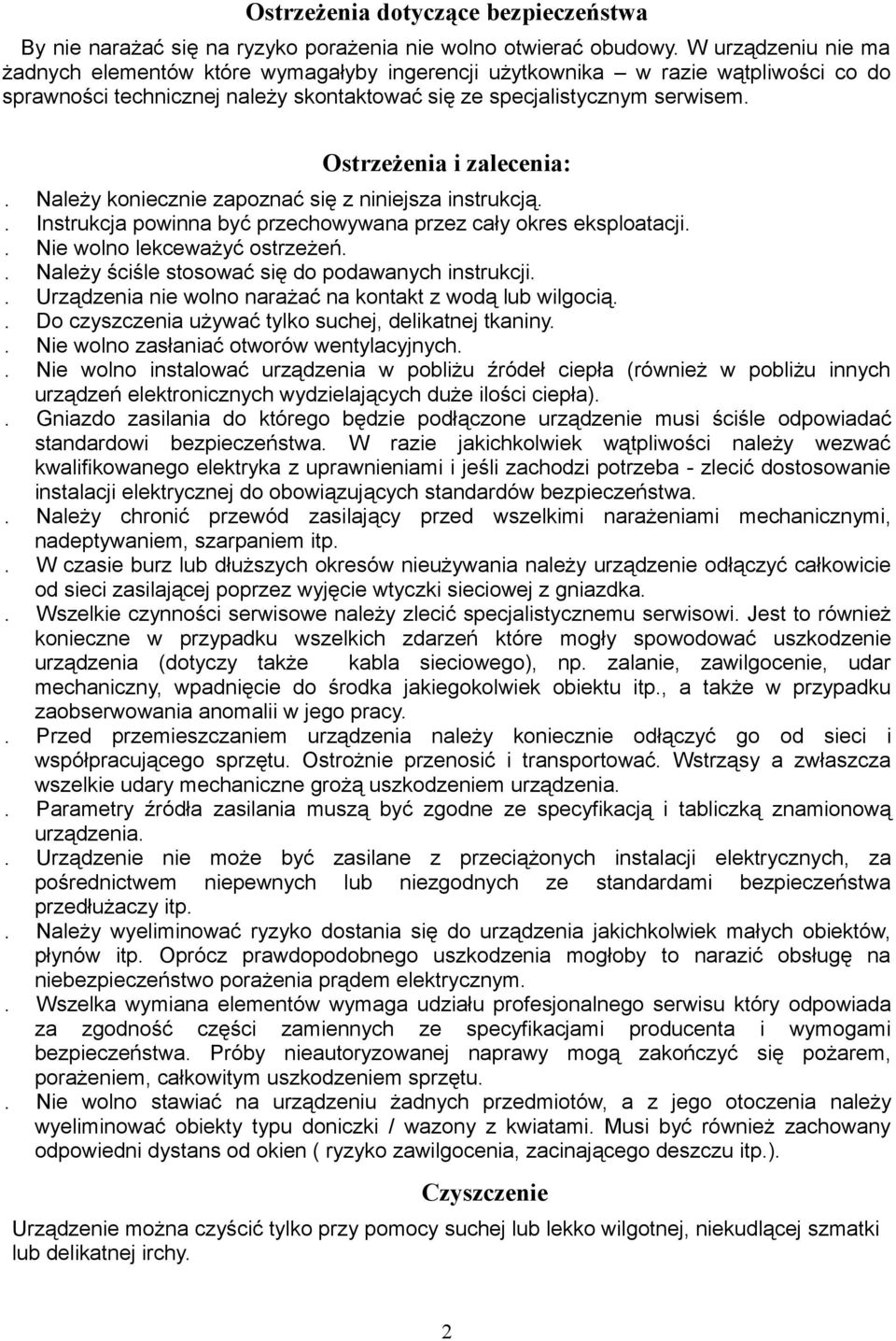

2 Ostrzeżenia dotyczące bezpieczeństwa By nie narażać się na ryzyko porażenia nie wolno otwierać obudowy. W urządzeniu nie ma żadnych elementów które wymagałyby ingerencji użytkownika w razie wątpliwości co do sprawności technicznej należy skontaktować się ze specjalistycznym serwisem. Ostrzeżenia i zalecenia:. Należy koniecznie zapoznać się z niniejsza instrukcją.. nstrukcja powinna być przechowywana przez cały okres eksploatacji.. Nie wolno lekceważyć ostrzeżeń.. Należy ściśle stosować się do podawanych instrukcji.. Urządzenia nie wolno narażać na kontakt z wodą lub wilgocią.. Do czyszczenia używać tylko suchej, delikatnej tkaniny.. Nie wolno zasłaniać otworów wentylacyjnych.. Nie wolno instalować urządzenia w pobliżu źródeł ciepła (również w pobliżu innych urządzeń elektronicznych wydzielających duże ilości ciepła).. Gniazdo zasilania do którego będzie podłączone urządzenie musi ściśle odpowiadać standardowi bezpieczeństwa. W razie jakichkolwiek wątpliwości należy wezwać kwalifikowanego elektryka z uprawnieniami i jeśli zachodzi potrzeba - zlecić dostosowanie instalacji elektrycznej do obowiązujących standardów bezpieczeństwa.. Należy chronić przewód zasilający przed wszelkimi narażeniami mechanicznymi, nadeptywaniem, szarpaniem itp.. W czasie burz lub dłuższych okresów nieużywania należy urządzenie odłączyć całkowicie od sieci zasilającej poprzez wyjęcie wtyczki sieciowej z gniazdka.. Wszelkie czynności serwisowe należy zlecić specjalistycznemu serwisowi. Jest to również konieczne w przypadku wszelkich zdarzeń które mogły spowodować uszkodzenie urządzenia (dotyczy także kabla sieciowego), np. zalanie, zawilgocenie, udar mechaniczny, wpadnięcie do środka jakiegokolwiek obiektu itp., a także w przypadku zaobserwowania anomalii w jego pracy.. Przed przemieszczaniem urządzenia należy koniecznie odłączyć go od sieci i współpracującego sprzętu. Ostrożnie przenosić i transportować. Wstrząsy a zwłaszcza wszelkie udary mechaniczne grożą uszkodzeniem urządzenia.. Parametry źródła zasilania muszą być zgodne ze specyfikacją i tabliczką znamionową urządzenia.. Urządzenie nie może być zasilane z przeciążonych instalacji elektrycznych, za pośrednictwem niepewnych lub niezgodnych ze standardami bezpieczeństwa przedłużaczy itp.. Należy wyeliminować ryzyko dostania się do urządzenia jakichkolwiek małych obiektów, płynów itp. Oprócz prawdopodobnego uszkodzenia mogłoby to narazić obsługę na niebezpieczeństwo porażenia prądem elektrycznym.. Wszelka wymiana elementów wymaga udziału profesjonalnego serwisu który odpowiada za zgodność części zamiennych ze specyfikacjami producenta i wymogami bezpieczeństwa. Próby nieautoryzowanej naprawy mogą zakończyć się pożarem, porażeniem, całkowitym uszkodzeniem sprzętu.. Nie wolno stawiać na urządzeniu żadnych przedmiotów, a z jego otoczenia należy wyeliminować obiekty typu doniczki / wazony z kwiatami. Musi być również zachowany odpowiedni dystans od okien ( ryzyko zawilgocenia, zacinającego deszczu itp.). Czyszczenie Urządzenie można czyścić tylko przy pomocy suchej lub lekko wilgotnej, niekudlącej szmatki lub delikatnej irchy. 2

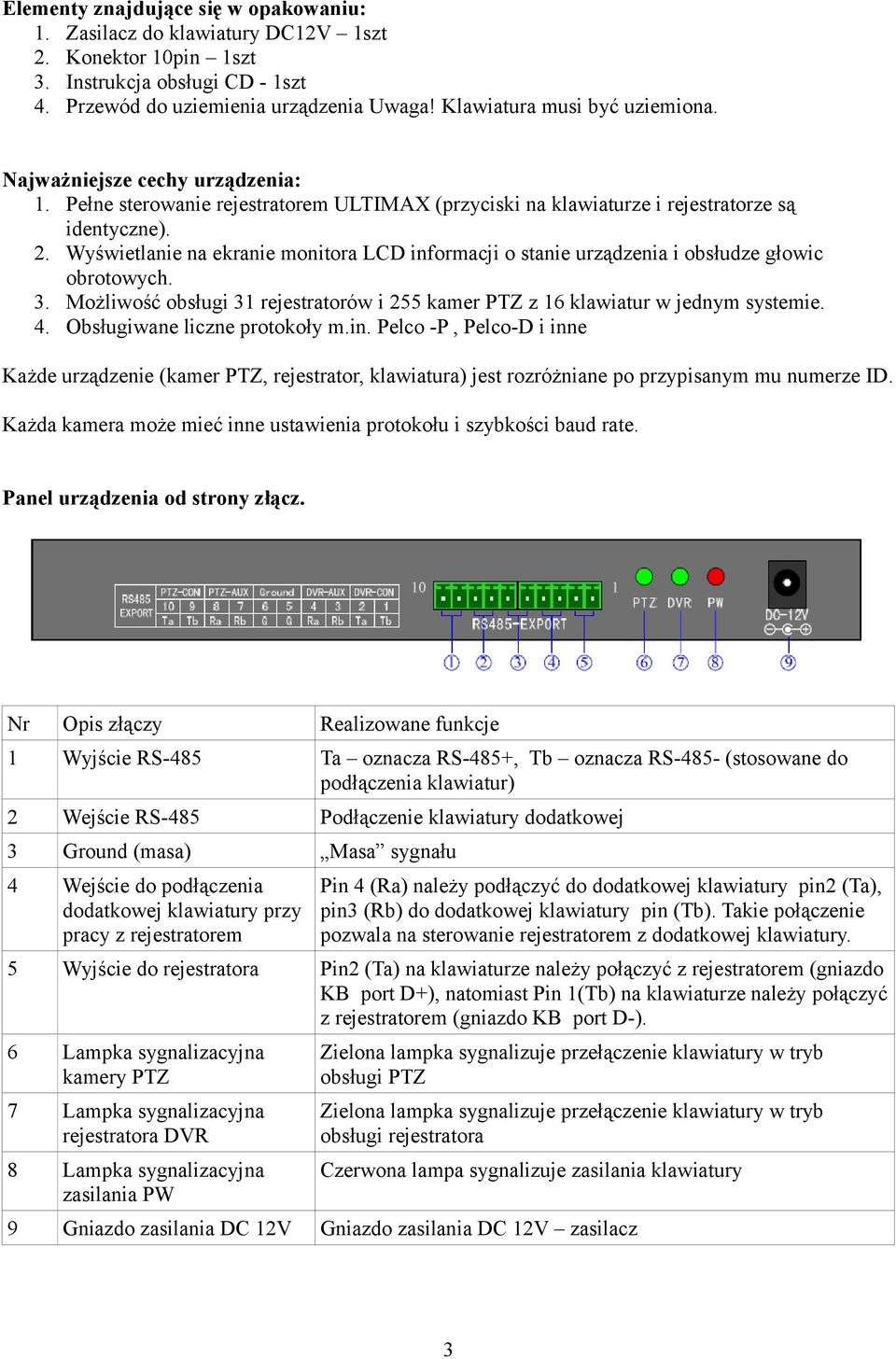

3 Elementy znajdujące się w opakowaniu: 1. Zasilacz do klawiatury DC12V 1szt 2. Konektor 10pin 1szt 3. nstrukcja obsługi CD - 1szt 4. Przewód do uziemienia urządzenia Uwaga! Klawiatura musi być uziemiona. Najważniejsze cechy urządzenia: 1. Pełne sterowanie rejestratorem ULTMAX (przyciski na klawiaturze i rejestratorze są identyczne). 2. Wyświetlanie na ekranie monitora LCD informacji o stanie urządzenia i obsłudze głowic obrotowych. 3. Możliwość obsługi 31 rejestratorów i 255 kamer PTZ z 16 klawiatur w jednym systemie. 4. Obsługiwane liczne protokoły m.in. Pelco -P, Pelco-D i inne Każde urządzenie (kamer PTZ, rejestrator, klawiatura) jest rozróżniane po przypisanym mu numerze D. Każda kamera może mieć inne ustawienia protokołu i szybkości baud rate. Panel urządzenia od strony złącz. Nr Opis złączy Realizowane funkcje 1 Wyjście RS-485 Ta oznacza RS-485+, Tb oznacza RS-485- (stosowane do podłączenia klawiatur) 2 Wejście RS-485 Podłączenie klawiatury dodatkowej 3 Ground (masa) Masa sygnału 4 Wejście do podłączenia dodatkowej klawiatury przy pracy z rejestratorem Pin 4 (Ra) należy podłączyć do dodatkowej klawiatury pin2 (Ta), pin3 (Rb) do dodatkowej klawiatury pin (Tb). Takie połączenie pozwala na sterowanie rejestratorem z dodatkowej klawiatury. 5 Wyjście do rejestratora Pin2 (Ta) na klawiaturze należy połączyć z rejestratorem (gniazdo KB port D+), natomiast Pin 1(Tb) na klawiaturze należy połączyć z rejestratorem (gniazdo KB port D-). 6 Lampka sygnalizacyjna kamery PTZ 7 Lampka sygnalizacyjna rejestratora DVR 8 Lampka sygnalizacyjna zasilania PW Zielona lampka sygnalizuje przełączenie klawiatury w tryb obsługi PTZ Zielona lampka sygnalizuje przełączenie klawiatury w tryb obsługi rejestratora Czerwona lampa sygnalizuje zasilania klawiatury 9 Gniazdo zasilania DC 12V Gniazdo zasilania DC 12V zasilacz 3

4 Rozkład przycisków i odpowiadające im funkcje: Przycisk ESC Setup Search Shift Menu Prev F1 F2 REC MON EDT F3 Play Main/Aux A F4 PTZ AUX - Shut Down Addr Realizowane funkcje Powrót do wyższego poziomu Menu, wyjście Przytrzymując powyżej 3 sekund umożliwia wejście do menu klawiatury. Domyślne hasło :8888. Przywrócenie hasła jest traktowane jako naprawa pogwarancyjna. Przytrzymać 1 sek. Zmiana ustawień konfiguracyjnych PTZ Przełączenie pomiędzy obsługą rejestratora a kamerą PTZ Wyświetlenie menu z rejestratora Wybór trybu wyświetlania 1, 4, 9, 16 kamer na ekranie Włącznie nagrywania w rejestratorze Sterowanie dodatkowym monitorem alarmowym (obecnie funkcja nie dostępna we wszystkich modelach rejestratorów) Przejście w tryb edycji Wywołanie trybu odtwarzania Przełączenie pomiędzy Main/Aux (przytrzymać 2 sek) Przełączenie / wybór znaków Sterowanie głowicami PTZ Wyłączenie rejestratora Wybór adresu klawiatury i rejestratorów 4

5 Przycisk Clear Enter Realizowane funkcje Rezygnacja/usunięcie wprowadzonych danych Potwierdzenie wprowadzonych danych 0-9/ a-z Wprowadzenie liczb i znaków Preset FOCUS- FOCUS+ Del Zoom + Zoom + Zoom - Zoom - SHOT RS + RS - Auto Presety kamer PTZ Ustawienie ostrości PTZ Ustawienie ostrości PTZ Usunięcie prestów Wybór presetu przysłona przysłona Uruchomienie pracy głowicy w trybie auto (dostępne będzie tylko przy zastosowaniu wybranych głowic- obecnie opcja niedostępna) Wiper włączenie/wyłączenie wycieraczki Light włączenie/wyłączenie np. dodatkowego oświetlenia Szczegółowe informacje na temat funkcji realizowanych przez poszczególna funkcje zostały zawarte w instrukcji rejestratora. Joystick Pozycja 0pis Realizowane funkcje W górę up W trybie obsługi PTZ: przesunięcie głowicy w górę W trybie obsługi DVR: szybkie odtwarzanie W dół down W trybie obsługi PTZ: przesunięcie głowicy w dół W trybie obsługi DVR: wolne odtwarzanie W lewo left W trybie obsługi PTZ: przesunięcie głowicy w lewo W prawo right Obrót w lewo Obrót w prawo rotate left rotate right Konfiguracja klawiatury: W trybie obsługi DVR: przewijanie do tyłu W trybie obsługi PTZ: przesunięcie głowicy w prawo W trybie obsługi DVR: przewijanie do przodu Zoom (przybliżenie) Zoom (oddalenie) 5

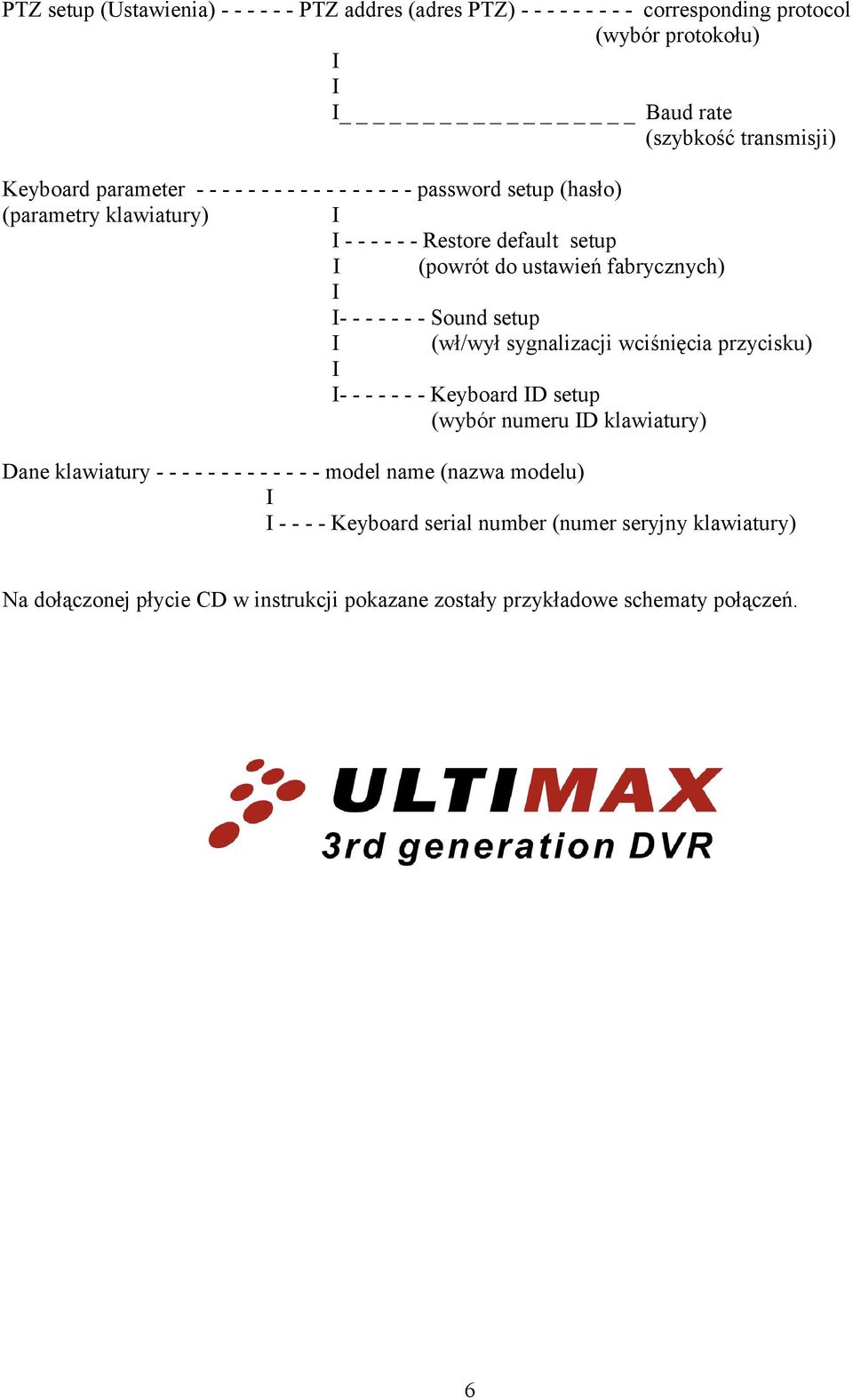

6 PTZ setup (Ustawienia) PTZ addres (adres PTZ) corresponding protocol (wybór protokołu) Baud rate (szybkość transmisji) Keyboard parameter password setup (hasło) (parametry klawiatury) Restore default setup (powrót do ustawień fabrycznych) Sound setup (wł/wył sygnalizacji wciśnięcia przycisku) Keyboard D setup (wybór numeru D klawiatury) Dane klawiatury model name (nazwa modelu) Keyboard serial number (numer seryjny klawiatury) Na dołączonej płycie CD w instrukcji pokazane zostały przykładowe schematy połączeń. 6
