1 Termostat pomieszczeniowy z ekranem dotykowym i komunikacją Modbus

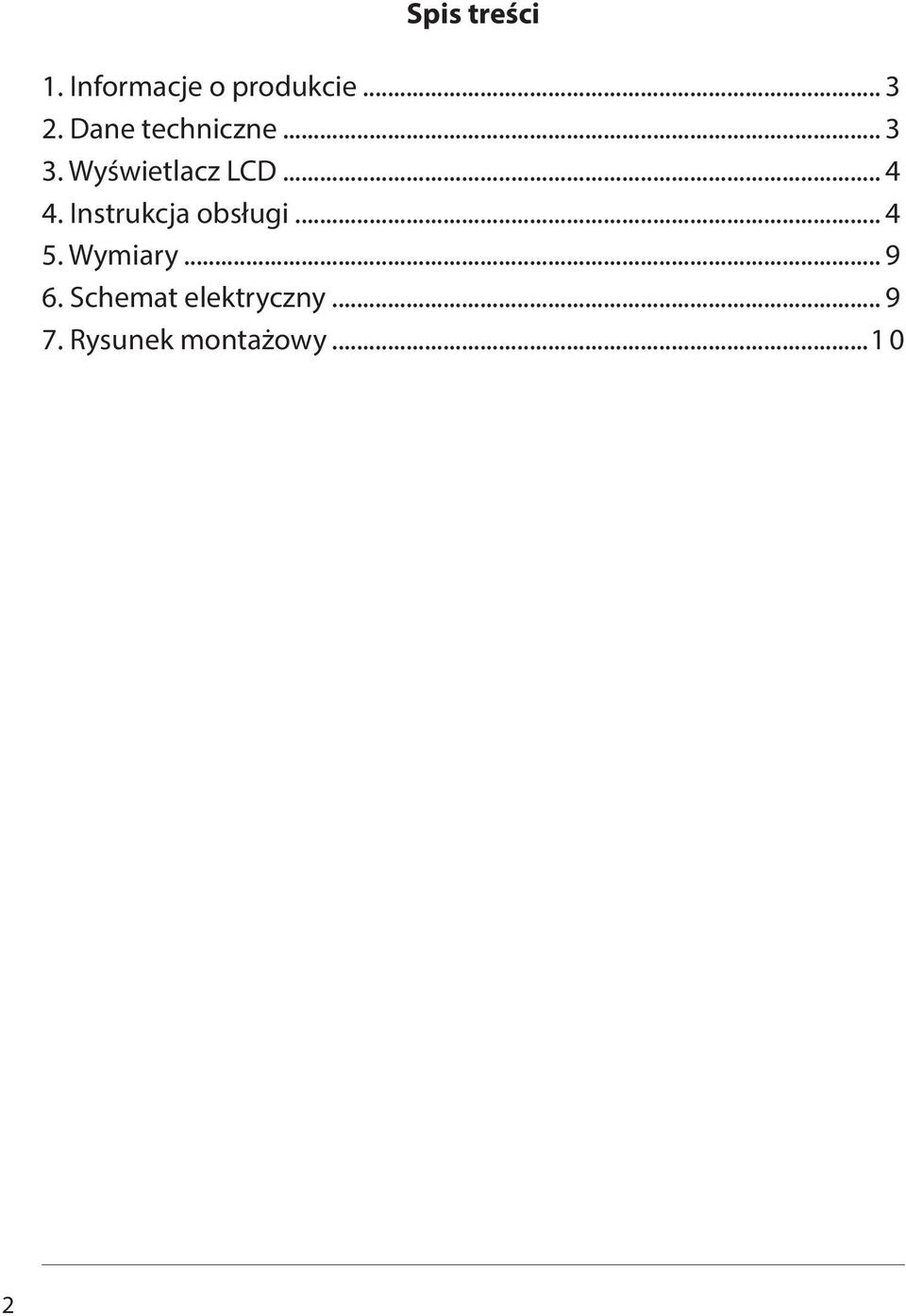

2 Spis treści 1. Informacje o produkcie Dane techniczne Wyświetlacz LCD Instrukcja obsługi Wymiary Schemat elektryczny Rysunek montażowy

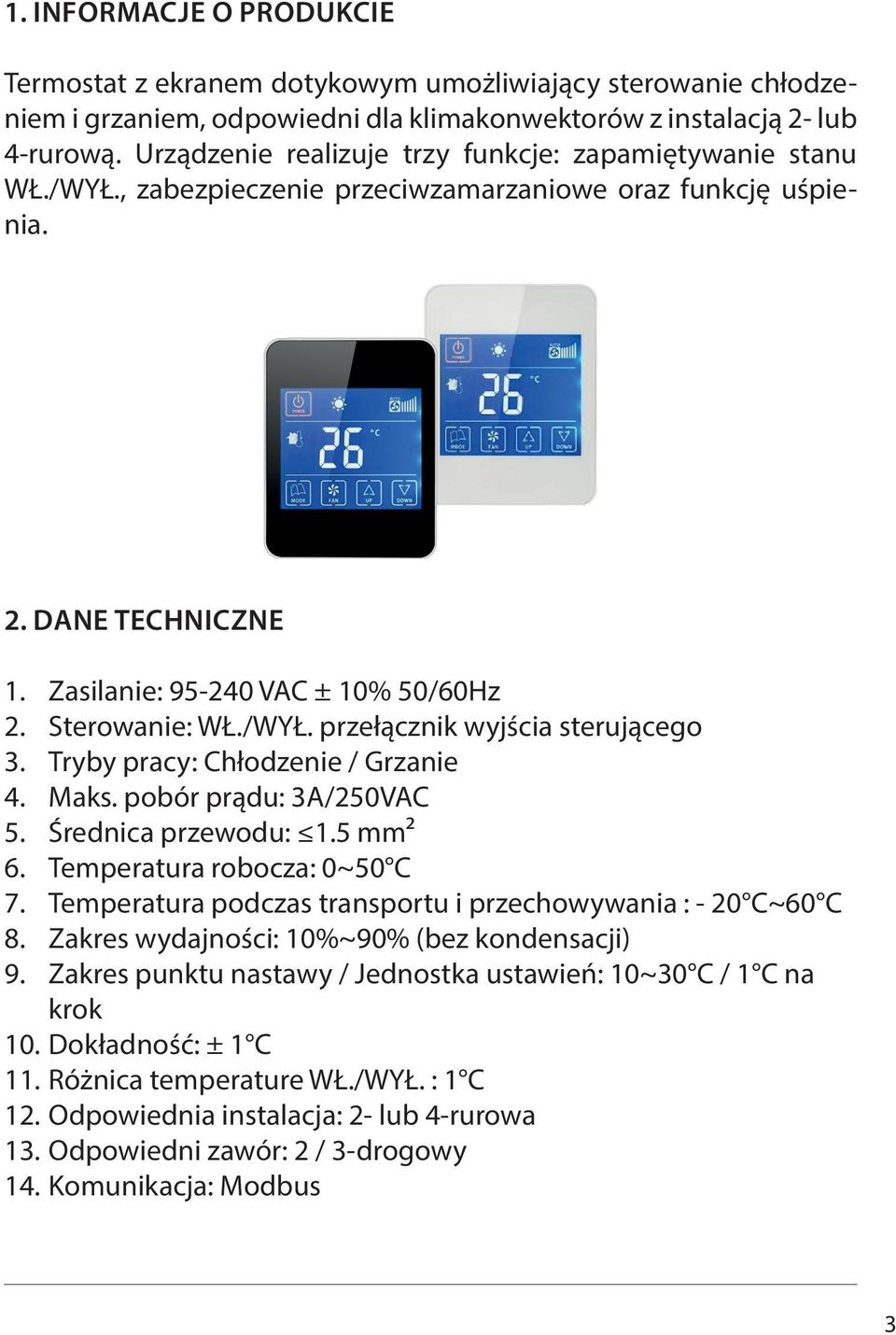

3 1. INFORMACJE O PRODUKCIE Termostat z ekranem dotykowym umożliwiający sterowanie chłodzeniem i grzaniem, odpowiedni dla klimakonwektorów z instalacją 2- lub 4-rurową. Urządzenie realizuje trzy funkcje: zapamiętywanie stanu WŁ./WYŁ., zabezpieczenie przeciwzamarzaniowe oraz funkcję uśpienia. 2. DANE TECHNICZNE 1. Zasilanie: VAC ± 10% 50/60Hz 2. Sterowanie: WŁ./WYŁ. przełącznik wyjścia sterującego 3. Tryby pracy: Chłodzenie / Grzanie 4. Maks. pobór prądu: 3A/250VAC 5. Średnica przewodu: 1.5 mm² 6. Temperatura robocza: 0~50 C 7. Temperatura podczas transportu i przechowywania : - 20 C~60 C 8. Zakres wydajności: 10%~90% (bez kondensacji) 9. Zakres punktu nastawy / Jednostka ustawień: 10~30 C / 1 C na krok 10. Dokładność: ± 1 C 11. Różnica temperature WŁ./WYŁ. : 1 C 12. Odpowiednia instalacja: 2- lub 4-rurowa 13. Odpowiedni zawór: 2 / 3-drogowy 14. Komunikacja: Modbus 3

4 3. WYŚWIETLACZ LCD Chłodzenie Grzanie Zasilanie Prędkość wentylatora Temperatura otoczenia Nastawa temperatury Tryb uśpienia Wskaźnik blokady Wartość temperatury Wentylator Tryb Zwiększenie pracy wartości Zmniejszenie wartości 4. INSTRUKCJA OBSŁUGI Zasilanie: W trybie wyłączenia, naciśnij przycisk WŁ./WYŁ. aby zmienić stan Zwiększanie/Zmniejszanie: W trybie załączenia, naciśnij przycisk lub aby wyregulować punkt nastawy temperatury. Tryb pracy: W trybie załączenia, naciśnij przycisk pracę na tryb chłodzenia lub grzania. aby przełączyć Symbol oznacza tryb chłodzenia, a symbol oznacza tryb grzania. Prędkość wentylatora: W trybie załączenia, naciśnij przycisk aby wybrać prędkość wentylatora wysoką, średnią, niską lub automatyczną. 4

5 1. Nastawa temperatury: W trybie załączenia, naciśnij przycisk lub aby wyregulować punkt nastawy temperatury. Naciśnij inny, dowolny przycisk aby zapisać ustawienie lub ustawienie zostanie zapisane automatycznie po 3 sekundach. 2. Wartość wyjściowa: W trybie chłodzenia, kiedy temperatura otoczenia przewyższa nastawę temperatury, zawór zostanie otwarty; jeżeli temperatura otoczenia jest równa lub niższa od punktu nastawy, zawór zostanie zamknięty. W trybie grzania, kiedy temperatura otoczenia jest niższa od punktu nastawy, zawór zostanie otwarty; jeżeli temperatura otoczenia jest równa lub wyższa od ustawionej temperatury, zawór zostanie zamknięty. 3. Funkcja automatycznej prędkości wentylatora: W trybie chłodzenia, jeżeli temperatura otoczenia jest o 3 C wyższa od punktu nastawy temperatury, prędkość wentylatora zostanie automatycznie ustawiona na wysokie obroty. jeżeli temperatura otoczenia jest o 2 C wyższa od punktu nastawy temperatury, prędkość wentylatora zostanie automatycznie ustawiona na średnie obroty. jeżeli temperatura otoczenia jest o 1 C wyższa od punktu nastawy temperatury, prędkość wentylatora zostanie automatycznie ustawiona na niskie obroty. W trybie grzania, jeżeli temperatura otoczenia jest o 3 C niższa od punktu nastawy temperatury, prędkość wentylatora zostanie automatycznie ustawiona na wysokie obroty. jeżeli temperatura otoczenia jest o 2 C niższa od punktu nastawy temperatury, prędkość wentylatora zostanie automatycznie ustawiona na średnie obroty. 5

6 jeżeli temperatura otoczenia jest o 1 C niższa od punktu nastawy temperatury, prędkość wentylatora zostanie automatycznie ustawiona na niskie obroty. 4. Kompensacja temperatury (zakres -9 C 9 C): W stanie wyłączenia, naciśnij przycisk na 3 sekundy aby załączyć ten tryb, naciśnij przycisk lub aby ustawić temperaturę. Naciśnij inny, dowolny przycisk aby zapisać ustawienie lub ustawienie zostanie zapisane automatycznie po 3 sekundach. 5. Funkcja uśpienia: W stanie załączenia, naciśnij przycisk na 3 sekundy aby załączyć funkcję uśpienia, na wyświetlaczu pojawi się wskaźnik. Naciśnij przycisk lub aby ustawić temperaturę dla funkcji uśpienia. Naciśnij inny, dowolny przycisk aby zapisać ustawienie lub ustawienie zostanie zapisane automatycznie po 3 sekundach. W trybie funkcji uśpienia, prędkość wentylatora jest automatyczna. Naciśnij przycisk lub aby anulować tę funkcję. W trybie chłodzenia, jeżeli aktualnie ustawiona temperatura jest niższa od temperatury dla funkcji uśpienia, punkt nastawy temperatury będzie zwiększany o 1 C co każde półgodziny, aż zrówna się z temperaturą uśpienia. Punkt nastawy ulega zmianie tylko w trybie uśpienia. W trybie grzania, jeżeli aktualnie ustawiona temperatura jest wyższa od temperatury dla funkcji uśpienia, punkt nastawy temperatury będzie zmniejszany o 1 C co każde półgodziny, aż zrówna się z temperaturą uśpienia. Punkt nastawy ulega zmianie tylko w trybie uśpienia. 6

7 6. Zabezpieczenie przed zamarzaniem: W stanie wyłączenia, jeżeli temperatura w pomieszczeniu spadnie poniżej 5 C, na wyświetlaczu pojawią się wskaźniki i, zawór zostanie automatycznie otwarty. 7. Funkcja zapamiętywania stanu WŁ./WYŁ: Aby stan WŁ./WYŁ. został zapamiętany w przypadku awarii zasilania, w stanie wyłączenia naciśnij przycisk na 3 sekundy. 8. Regulacja kontrastu wyświetlacza: W stanie wyłączenia, naciśnij przycisk na 3 sekundy aby przejść do konfiguracji ustawień. Naciśnij przycisk lub aby wyregulować kontrast. Naciśnij przycisk aby zatwierdzić ustawienia i opuścić konfigurację. 9. WŁ./WYŁ. logo: W stanie wyłączenia, naciśnij przycisk na 3 sekundy aby włączyć lub wyłączyć podświetlenie logo. 10. WŁ./WYŁ. podświetlenia: W stanie wyłączenia, naciśnij i przytrzymaj przycisk, następnie naciśnij przycisk aby przejść do konfiguracji ustawień. Jeżeli wyświetlacz LCD ma być załączony, to nadal pozostanie podświetlony, jeżeli wyświetlacz LCD ma być wygaszony, to wygaśnie po 15 sekundach. 11. Ustawienia uruchomienia/zatrzymania wentylatora: W stanie wyłączenia, naciśnij i przytrzymaj przycisk, następnie naciśnij przycisk na około 5 sekund aby przejść do konfiguracji ustawień temperatury. Jeżeli wyświetlacz jest załączony, to wentylator nie zatrzyma się, gdy temperatura osiągnie punkt nastawy. Jeżeli wyświetlacz jest wyłączony, to wentylator zatrzyma się, gdy temperatura osiągnie punkt nastawy. 7

8 12. Ustawienia adresu: W stanie wyłączenia, naciśnij przycisk, następnie naciśnij przycisk na 3 sekundy aby przejść do konfiguracji adresu. Naciśnij przycisk aby zwiększyć adres, naciśnij przycisk aby zmniejszyć adres. Zakres nastawy: od 1 do 128. Instrukcje dotyczące protokołu sieciowego: 1. Protokół komunikacyjny: Modbus 2. Adres: Szybkość transmisji: 9600, n, 8, 1 4. Pole: odczyt: status WŁ./WYŁ., nastawa temperatury, tryb pracy, prędkość wentylatora, temperatura w pomieszczeniu, zawór chłodzenia, zawór grzania, blokada 5. Pole: zapis: status WL./WYŁ., nastawa temperatury, tryb pracy, prędkość wentylatora, blokada Znaczenie pól: stan WŁ./WYŁ.: WŁ.: <00001>; WYŁ.: <00000> temperatura w pomieszczeniu: 0-50 C, <00031> oznacza 31 C nastawa temperatury: C, <00010> oznacza 10 C tryb: chłodzenie: <00001>; grzanie: <00002>; obroty wentylatora: niskie: <00001>; średnie: <00002>; wysokie: <00003>; wentylator zatrzymany: <00000>; prędkość automatyczna: <00004>, <00005>, <00006>, <00007> stan zaworu chłodzenia: otwarty: <00001>; zamknięty: <00000>; stan zaworu grzania: otwarty: <00001>; zamknięty: <00000>; stan blokady klawiatury: zablokowana: <00001>; odblokowana: <00000>; 8

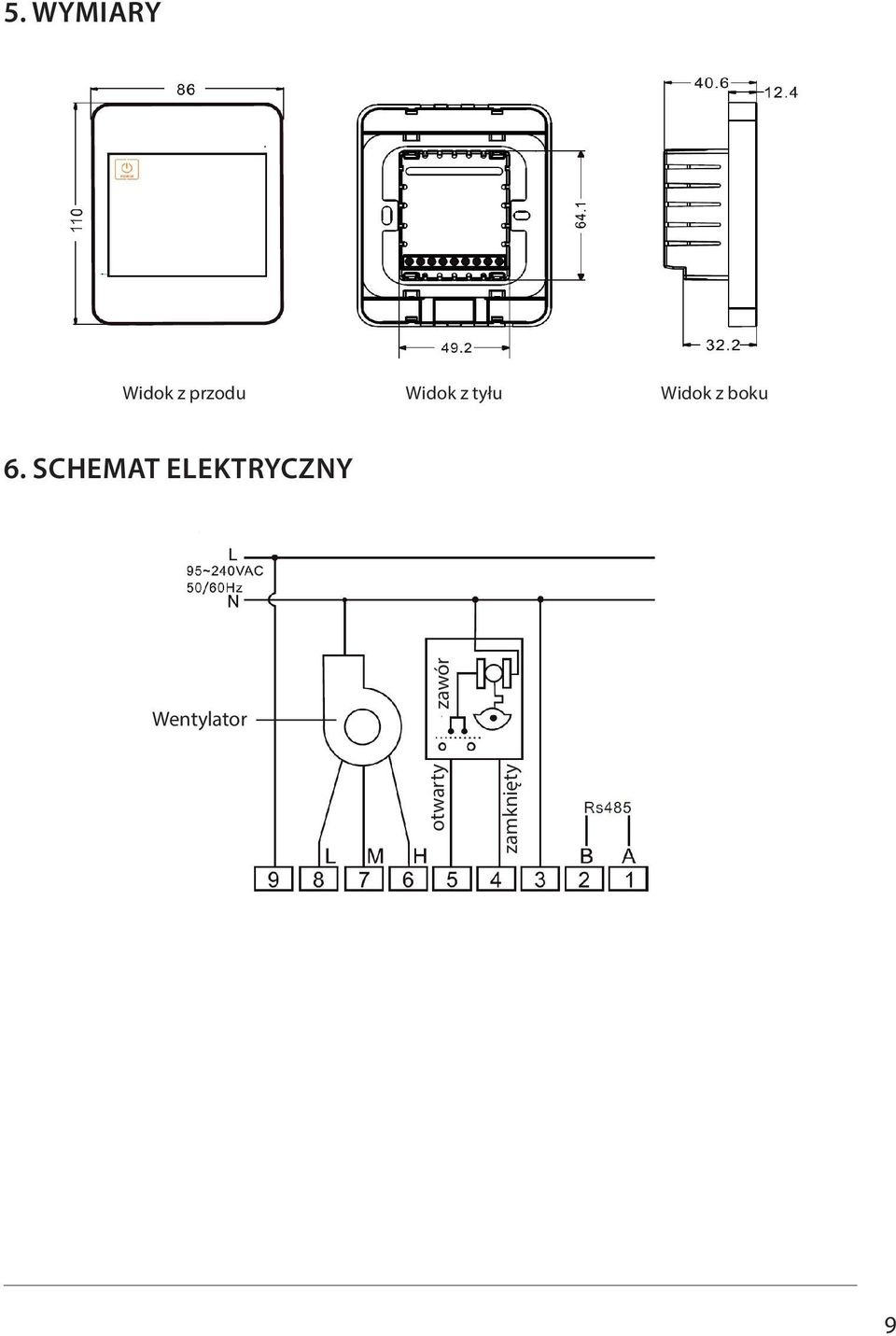

9 5. WYMIARY Widok z przodu Widok z tyłu Widok z boku 6. SCHEMAT ELEKTRYCZNY Wentylator otwarty zawór zamknięty 9

10 7. RYSUNEK MONTAŻOWY (1) Użyj śrubokrętu w celu demontażu zaczepu ze stali nierdzewnej. Zdemontuj metalową oprawkę. (2) Za pomocą śrubokrętu śrubokrętu, załóż metalową oprawkę na puszkę przyłączeniową. (3) Połącz całość ze termostatem. Za pomocą śrubokrętu wepchnij zaczepy ze stali nierdzewnej w metalową ramkę i połącz całość. 10

11 11

12
