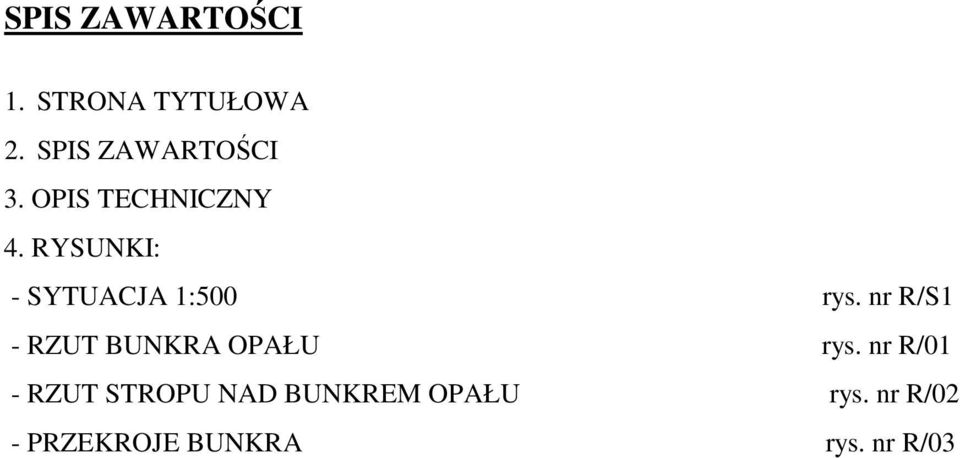

1 SPIS ZAWARTOŚCI 1. STRONA TYTUŁOWA 2. SPIS ZAWARTOŚCI 3. OPIS TECHNICZNY 4. RYSUNKI: - SYTUACJA 1:500 rys. nr R/S1 - RZUT BUNKRA OPAŁU rys. nr R/01 - RZUT STROPU NAD BUNKREM OPAŁU rys. nr R/02 - PRZEKROJE BUNKRA rys. nr R/03

2 OPIS TECHNICZNY 1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt rozbiórki bunkra opału, obiektu połoŝonego na działce nr 22 przy al. Piastów 17 w Szczecinie. Projekt obejmuje rzuty kondygnacji, przekrój pionowy oraz elewację rozbieranego obiektu wraz z częścią opisową prowadzenia robót rozbiórkowych. 2. PODSTAWA OPRACOWANIA 2.1. Obowiązujące przepisy projektowe i budowlane 2.2. Ogólne zasady wykonywania robót rozbiórkowych 2.3. Inwentaryzacja budowlana rozbieranego budynku wykonana w lipcu 2008 przez Wytwórnia Planów, ul. Piotra Skargi 15, Szczecin 2.4. Ekspertyza budowlana dotycząca oceny bunkra opału stałego kotłowni na terenie wewnętrznym przy budynkach: Rektoratu, Wydziału Mechanicznego i kotłowni Politechniki Szczecińskiej, sporządzona we wrześniu 2007 r. przez dr. inŝ. J. Szkwarka 2.5. Wizja lokalna 3. OGÓLNE ZASADY WYKONYWANIA ROBÓT ROZBIÓRKOWYCH Przed przystąpieniem do wykonywania robót rozbiórkowych naleŝy wcześniej wykonać niezbędne prace przygotowawcze: - Ogrodzić i oznakować teren robót, - Zgromadzić niezbędne narzędzia i sprzęt, - Zainstalować odpowiednie urządzenia do usuwania materiałów pochodzących z rozbiórki obiektu, - Przejścia i przejazdy będące w zasięgu robót rozbiórkowych odpowiednio zabezpieczyć lub wytyczyć, a drogi, obejścia i objazdy odpowiednio oznakować, - Stosować wszystkie przewidziane przy robotach rozbiórkowych urządzenia zabezpieczające i ochronne, - Nie prowadzić robót rozbiórkowych w czasie opadów atmosferycznych i silnego wiatru Odpady powstałe w wyniku rozbiórki, określone jako niebezpieczne, powinny być segregowane i magazynowane w wydzielonym miejscu, a następnie na bieŝąco wywoŝone przez specjalistyczną firmę posiadającą stosowne zezwolenia.

3 Odpady, inne niŝ niebezpieczne, powinny być segregowane i poddane odzyskowi lub unieszkodliwione. - W trakcie prowadzenia prac rozbiórkowych przestrzegać obowiązujących przepisów BHP. 4. OPIS KONSTRUKCJI BUNKRA OPAŁU 4.1. Stan istniejący budynku Budynek prostokątny w rzucie o wym. zewnętrznych 25,85 x 35,36 m, składa się z pochylni zewnętrznej, komory przedsionka, czterech komór magazynowych rozdzielonych między sobą ścianami Ŝelbetowymi. Wysokość od posadzki do wierzchu płyty stropowej wynosi 3,60m. Konstrukcja bunkra ścianowo słupowa jest przykryta stropem belkowo płytowym. Słupy Ŝelbetowe rozstawione na siatce 4,45 x 4,35 m podpierają ruszt płytowo belkowy z płytą gr. 16cm, krzyŝowo zbrojoną. Przekrój belek poprzecznych rusztu - 32 x 25 cm (poniŝej płyty stropowej), podłuŝnych - 32 x 18 cm (poniŝej płyty stropowej) Stan techniczny budynku Stan techniczny budynku określa się jako zły. 5. WYTYCZNE TECHNICZNE PROWADZENIA ROBÓT ROZBIÓRKOWYCH Roboty rozbiórkowe budynku naleŝy prowadzić wg poniŝszych wytycznych: - a) - rozebrać posadzkę z izolacją na stropie bunkra, - b) - zdemontować Ŝeliwne włazy zrzutowe, - c) - rozebrać strop Ŝelbetowy bunkra wraz z podciągami, - d) - rozebrać słupy wewnętrzne, - e) - puste przestrzenie zasypać piaskiem i zagęścić do I D = 0,6, alternatywnie moŝna uŝyć do tego rozdrobnionego betonu z płyty stropowej bunkra lub z elementów Ŝelbetowych pobliskiej kotłowni, - f) - po zakończeniu prac rozbiórkowych teren wyrównać i uporządkować, dotyczy to takŝe pochylni zjazdowej do bunkra, która takŝe powinna być zasypana, a teren ukształtowany zgodnie z projektem zagospodarowania terenu. Przed przystąpieniem do prac rozbiórkowych stropu naleŝy uprzednio podeprzeć ściany zewnętrzne bunkra zastrzałami w miejscach gdzie dochodzą do nich podciągi stropowe. Płyta

4 stropowa stanowi obecnie tarczę usztywniającą górne krawędzie ścian. Rozebranie jej moŝe skutkować wybrzuszeniem się ścian od parcia gruntu, jeŝeli uprzednio nie będą one usztywnione. 6. ODPADY POWSTAŁE W WYNIU ROZBIÓRKI 6.1. Wykonawca robót rozbiórkowych zobowiązany jest do: - unieszkodliwienia posegregowanych uprzednio odpadów nadających się do odzysku, - zlecenia specjalistycznej firmie (posiadającej stosowne zezwolenia) wywoŝenia na bieŝąco posegregowanych odpadów niebezpiecznych, tzn. nie nadających się do utylizacji na miejscu. Odpady te powinny być magazynowane w wydzielonym miejscu na placu budowy, a następnie w ciągu jednego dnia usunięte przez specjalistyczną firmę. - wykorzystania odpadów innych niŝ niebezpieczne. Odpady te są przekazywane specjalistycznej firmie posiadającej stosowne zezwolenia lub przewidziane do odzysku w ciągu roku (np. uŝywane jako podbudowa do dróg po uprzednim rozdrobnieniu) Odpady niebezpieczne przewidziane do bieŝącego usuwania z placu budowy przez specjalistyczną firmę - asfalt zawierający smołę, - odpady metali zanieczyszczone substancjami niebezpiecznymi, - kable zawierające ropę naftową, smołę i inne niebezpieczne substancje, - gleba i ziemia, w tym kamienie zawierające niebezpieczne substancje, - materiały izolacyjne i konstrukcyjne zawierające azbest lub inne niebezpieczne substancje, - odpady z budowy, remontów i demontaŝu zawierające rtęć, PCB lub inne niebezpieczne substancje (np. wykładziny podłogowe z Ŝywicą, kondensatory), - transformatory i kondensatory zawierające PCB, - zuŝyte urządzenia zawierające PCB albo nimi zanieczyszczone, - zuŝyte urządzenia zawierające wolny azbest lub inne niebezpieczne odpady, - zmieszane lub wysegregowane odpady z betonu, gruzu ceglanego, odpady materiałów ceramicznych, elementy wyposaŝenia zawierające substancje niebezpieczne, - odpady z drewna, szkła, tworzyw sztucznych, zawierające substancje niebezpieczne lub zanieczyszczone nimi.

5 7. Uwagi: W trakcie prowadzenia robót naleŝy ściśle przestrzegać kolejności prowadzenia prac rozbiórkowych. Prace naleŝy wykonywać zgodnie z dokumentacją techniczną i sztuką budowlaną oraz obowiązującymi normami i wymaganiami technicznymi. Sporządził: mgr inŝ. Ryszard Paczos Szczecin,
