Przykłady wybranych fragmentów prac egzaminacyjnych z komentarzami Technik geolog 311[12]

Transkrypt

1 Przykłady wybranych fragmentów prac egzaminacyjnych z komentarzami Technik geolog 311[12] 1

2 2

3 3

4 4

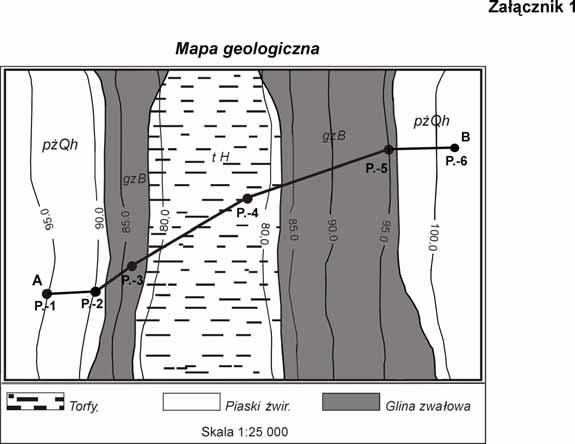

5 W pracach egzaminacyjnych oceniane były elementy: I. Tytuł pracy egzaminacyjnej. II. Założenia do wykonania przekroju geologicznego. III. Wykonanie na papierze milimetrowym profilu morfologicznego wg wyznaczonej linii przekroju. IV. Wykonanie na papierze milimetrowym przekroju geologicznego. V. Przyporządkowanie barw, opisów i symboli graficznych na przekroju geologicznym. VI. Opis przekroju geologicznego z uwzględnieniem ustalonej skali poziomej i pionowej. VII. Objaśnienia (legenda) do przekroju geologicznego. VIII. Praca egzaminacyjna jako całość. Ad. I. Tytuł pracy egzaminacyjnej. Większość zdających prawidłowo formułowała tytuł pracy egzaminacyjnej. W poniżej zaprezentowanym fragmencie pracy tytuł opracowania jest zgodny z zawartością projektu. Przykład 1 Bardzo często zdający formułowali tytuł pracy zbyt ogólnie. Brakowało np. odniesienia do profili otworów wiertniczych". Zdarzały się też prace, które w temacie zawierały polecenia do zadania, co było błędem. Ad. II. Założenia do wykonania przekroju geologicznego W większości prac zdający formułowali założenia prawidłowo. Poniżej zaprezentowano fragmenty prac egzaminacyjnych z najlepiej opracowanymi przez zdających założeniami. Przykład 1 5

6 Przykład 2 6

7 Przykład 3 Bardzo często założenia do pracy były niekompletne. W niektórych przypadkach zdający przedstawiali założenia w formie opisu kolejno wykonywanych czynności. W kilku pracach brakowało założeń. Ad. III. Wykonanie profilu morfologicznego Najczęściej zdający prawidłowo i starannie przenosili punkty przecięcia się linii przekroju z poziomicami i płynnie wkreślali linię profilu morfologicznego. Poniżej zaprezentowano fragmenty prac z poprawnie wykonanym profilem morfologicznym. Przykład 1 7

8 Przykład 2 Przykład 3 Najczęściej popełniane przez zdających błędy to: - źle obliczona lub źle zaznaczona skala pionowa np. zdający zapisali skalę 1 : 5000 a zaznaczyli 1 cm = 5 m, - punkty połączone liniami prostymi. Ad. IV. Wykonanie przekroju geologicznego W większości prac zdający poprawnie zlokalizowali otwory wiertnicze na profilu morfologicznym, prawidłowo odczytali i zaznaczyli miąższości poszczególnych wydzieleń geologicznych oraz ich zasięgi na powierzchni. Poniżej zaprezentowano fragmenty prac z poprawnie wykonanym przekrojem geologicznym. 8

9 Przykład 1 9

10 Przykład 2 10

11 Przykład 3 Najczęściej popełniane przez zdających błędy to: - nie uwzględnianie zasięgów np. torfów wynikających z treści mapy, - łączenie punktów liniami prostymi, - przyjmowanie dolnej granicy iłów (spągu) na głębokości otworów wiertniczych. Ad. V. Przyporządkowanie barw, opisów i symboli na przekroju geologicznym Najczęściej zdający prawidłowo zaznaczali na przekrojach barwami wiek utworów (stratygrafię) a szrafurą (giloszem) litologię (rodzaj skał). Niektórzy oznaczali na przekrojach wydzielone kompleksy skał kolorami, literami lub cyframi. W punkcie IV zaprezentowano prace, w których prawidłowo przyporządkowano barwy, opisy i symbole. Zdarzały się prace, w których niezbyt starannie naniesiono szrafurę (mało czytelnie). 11

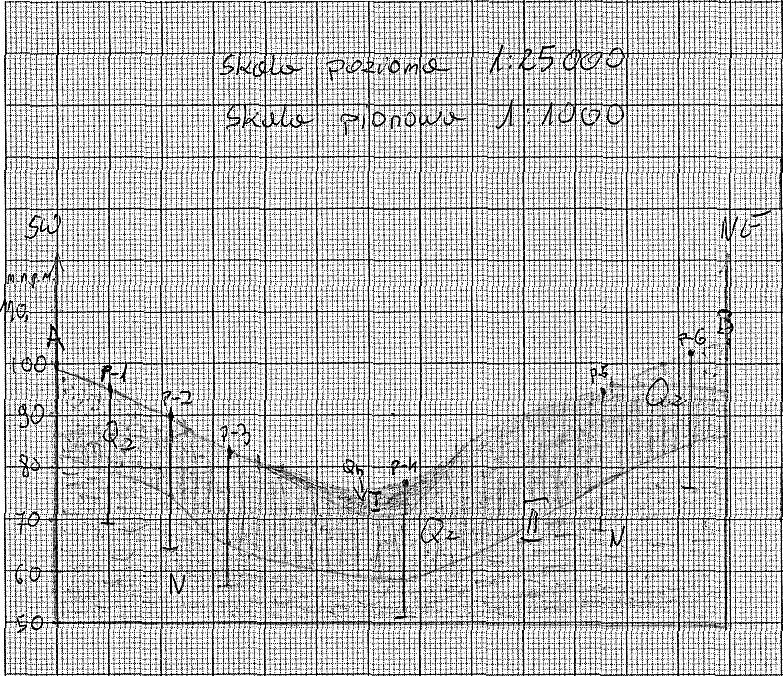

12 Ad. VI. Opis przekroju geologicznego z uwzględnieniem ustalonej skali poziomej i pionowej. Zdający prawidłowo zaznaczali początek i koniec linii przekroju, zapisywali jego rozciągłość (SW-NE), skalę poziomą i pionową, opisywali wysokości w m n.p.m. Prawidłowo wykonany opis przekroju geologicznego przedstawiają fragmenty prac egzaminacyjnych zaprezentowane poniżej. Przykład 1 Przykład 2 Często zdający błędnie przeliczali i zapisywali skalę, np. zdający zapisywali 1 : lub 1 : a powinno być 1 : 1000, co zmieniło proporcje rysunku. Ad. VII. Objaśnienia (legenda) do przekroju geologicznego. Najczęściej zdający prawidłowo zastosowali barwę do określenia wieku skał (stratygrafii), prawidłowo objaśnili użyte szrafury do oznaczenia rodzaju skał (litologii) jak również zastosowali prawidłowe symbole. Przykłady prawidłowo wykonanych objaśnień (legendy) przedstawiają fragmenty prac egzaminacyjnych zaprezentowane poniżej. 12

13 Przykład 1 13

14 Przykład 2 14

15 Przykład 3 Zdarzały się prace, w których brakowało objaśnienia znaku otworu wiertniczego lub użytych symboli literowych Ad. VIII. Praca egzaminacyjna jako całość. W większości prac przekroje geologiczne sporządzone na podstawie mapy geologicznej i profili otworów wiertniczych są zgodne z zasadami ich wykonywania. Problemem dla zdających okazała się konieczność zastosowania przewyższenia przekroju geologicznego. 15
