Przykłady wybranych fragmentów prac egzaminacyjnych z komentarzami Technik drogownictwa 311[45]

Transkrypt

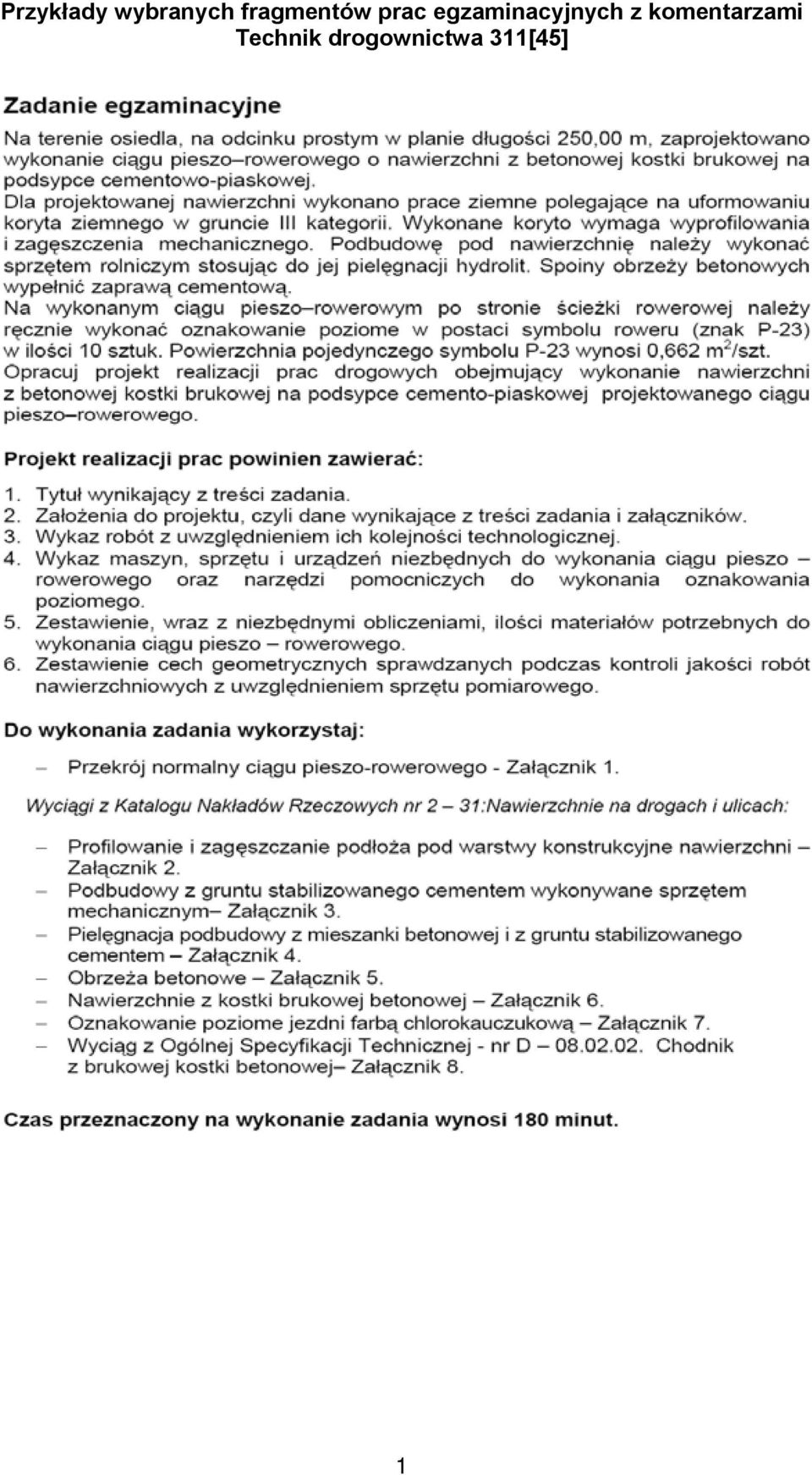

1 Przykłady wybranych fragmentów prac egzaminacyjnych z komentarzami Technik drogownictwa 311[45] 1

2 2

3 3

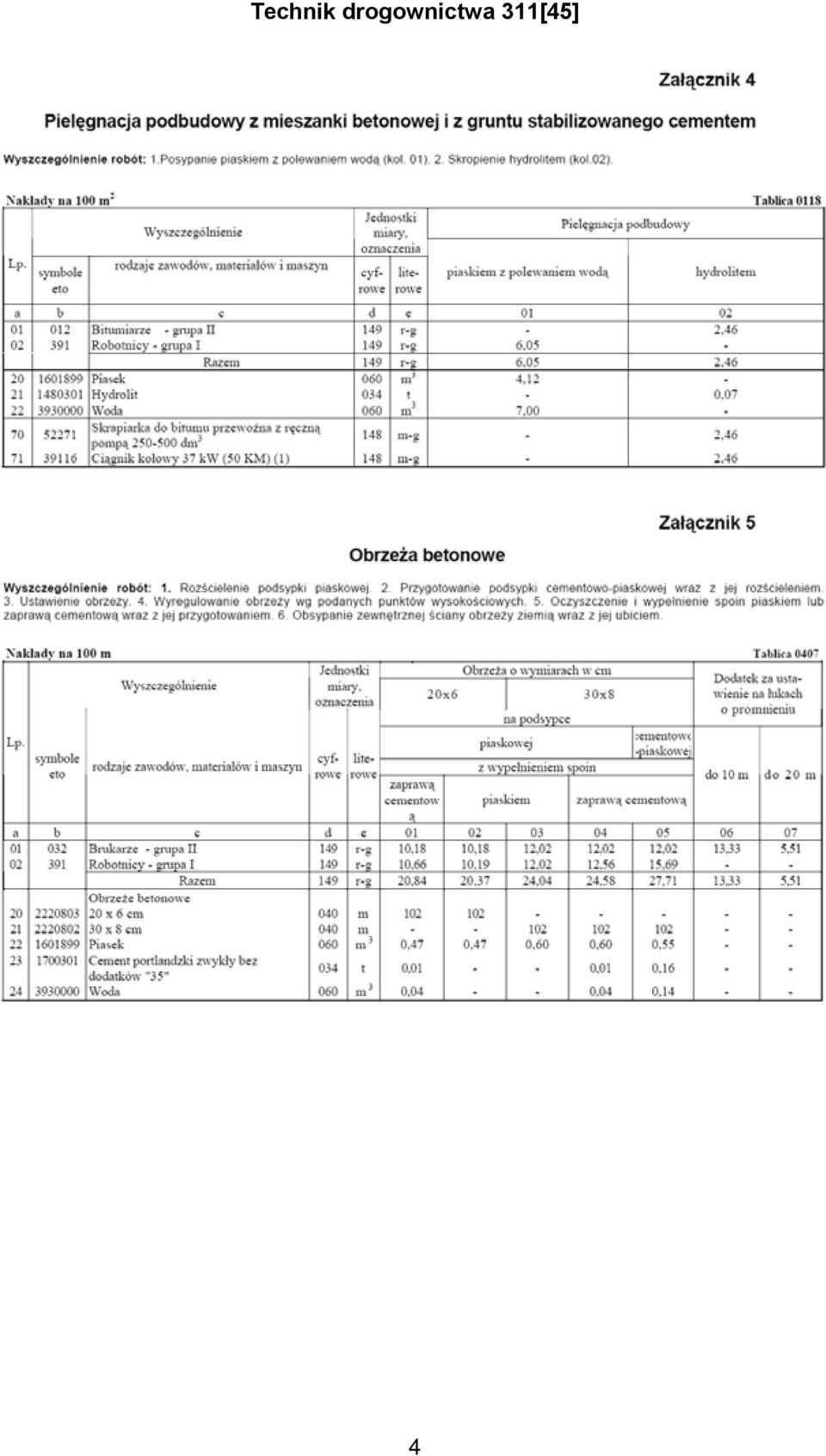

4 4

5 5

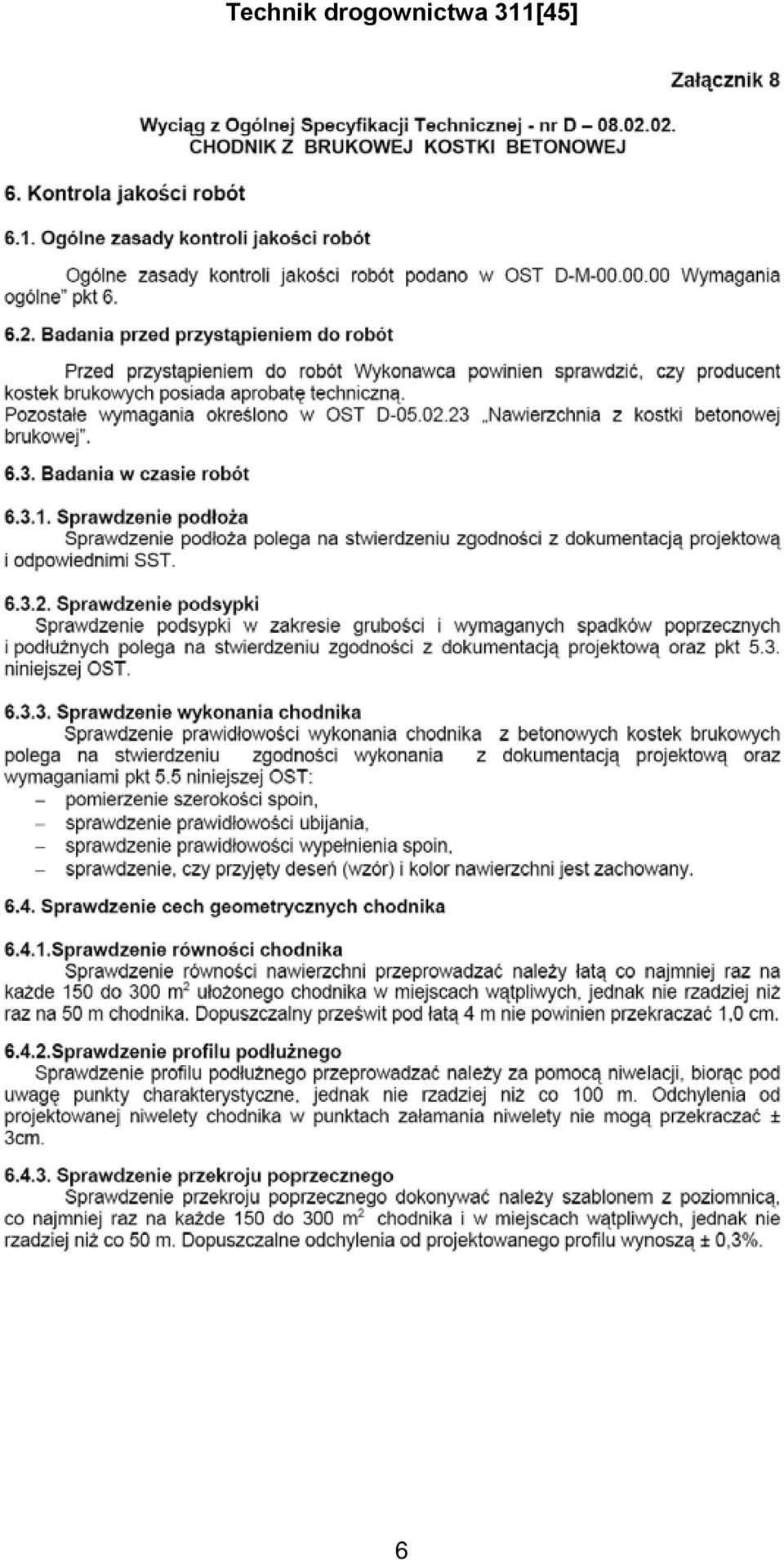

6 6

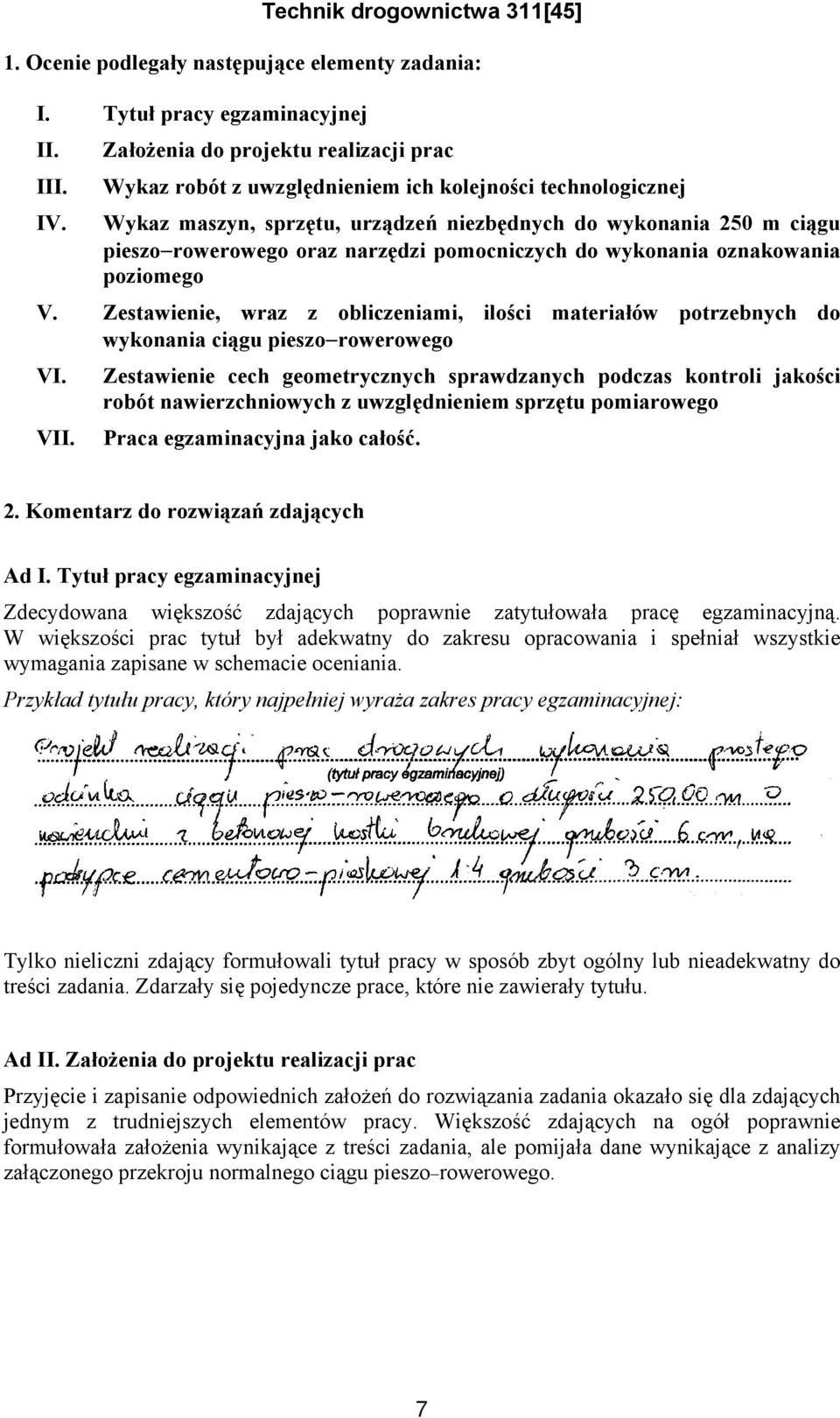

7 1. Ocenie podlegały następujące elementy zadania: I. Tytuł pracy egzaminacyjnej II. III. IV. Założenia do projektu realizacji prac Wykaz robót z uwzględnieniem ich kolejności technologicznej Wykaz maszyn, sprzętu, urządzeń niezbędnych do wykonania 250 m ciągu pieszo rowerowego oraz narzędzi pomocniczych do wykonania oznakowania poziomego V. Zestawienie, wraz z obliczeniami, ilości materiałów potrzebnych do wykonania ciągu pieszo rowerowego VI. VII. Zestawienie cech geometrycznych sprawdzanych podczas kontroli jakości robót nawierzchniowych z uwzględnieniem sprzętu pomiarowego Praca egzaminacyjna jako całość. 2. Komentarz do rozwiązań zdających Ad I. Tytuł pracy egzaminacyjnej Zdecydowana większość zdających poprawnie zatytułowała pracę egzaminacyjną. W większości prac tytuł był adekwatny do zakresu opracowania i spełniał wszystkie wymagania zapisane w schemacie oceniania. Przykład tytułu pracy, który najpełniej wyraża zakres pracy egzaminacyjnej: Tylko nieliczni zdający formułowali tytuł pracy w sposób zbyt ogólny lub nieadekwatny do treści zadania. Zdarzały się pojedyncze prace, które nie zawierały tytułu. Ad II. Założenia do projektu realizacji prac Przyjęcie i zapisanie odpowiednich założeń do rozwiązania zadania okazało się dla zdających jednym z trudniejszych elementów pracy. Większość zdających na ogół poprawnie formułowała założenia wynikające z treści zadania, ale pomijała dane wynikające z analizy załączonego przekroju normalnego ciągu pieszo rowerowego. 7

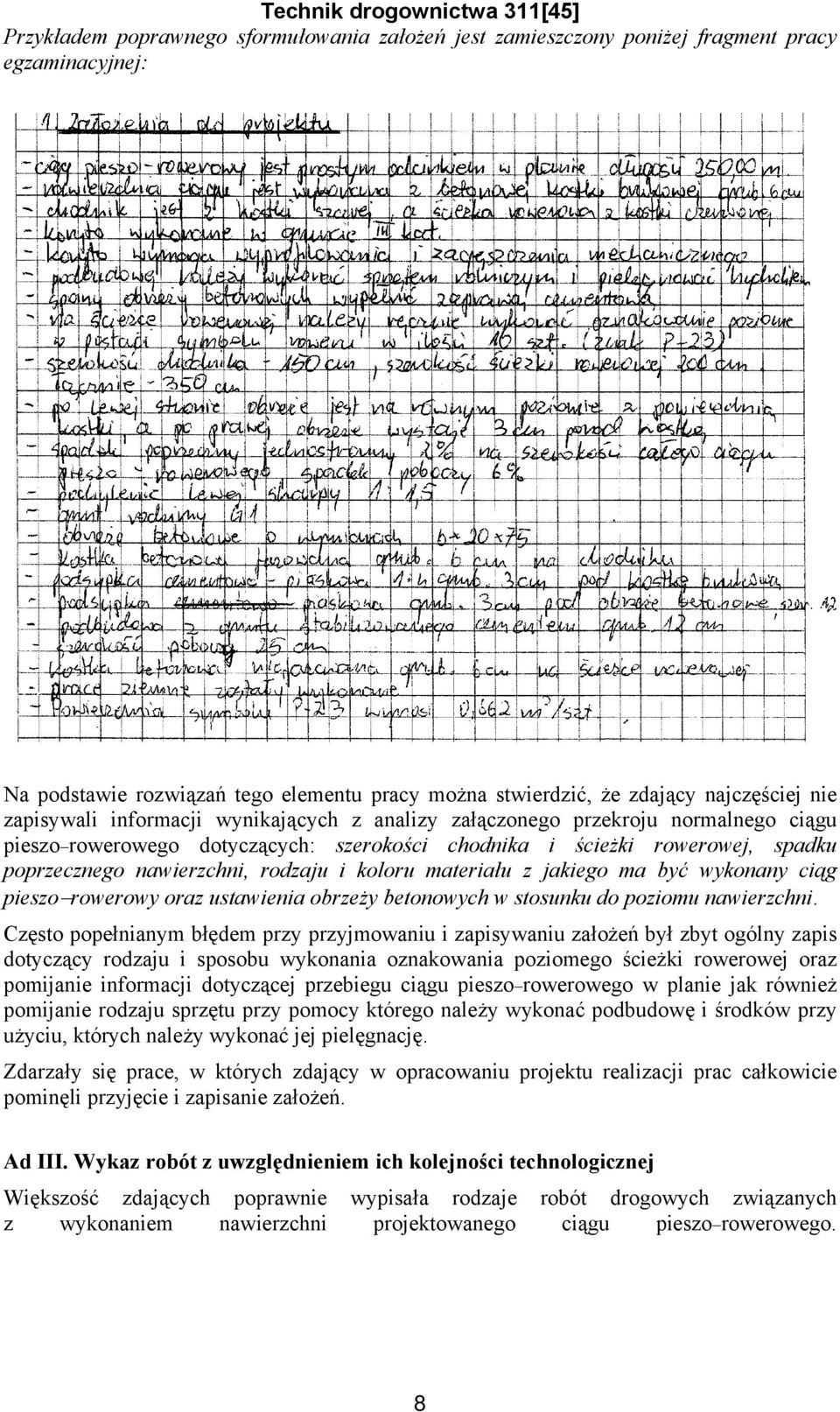

8 Przykładem poprawnego sformułowania założeń jest zamieszczony poniżej fragment pracy egzaminacyjnej: Na podstawie rozwiązań tego elementu pracy można stwierdzić, że zdający najczęściej nie zapisywali informacji wynikających z analizy załączonego przekroju normalnego ciągu pieszo rowerowego dotyczących: szerokości chodnika i ścieżki rowerowej, spadku poprzecznego nawierzchni, rodzaju i koloru materiału z jakiego ma być wykonany ciąg pieszo rowerowy oraz ustawienia obrzeży betonowych w stosunku do poziomu nawierzchni. Często popełnianym błędem przy przyjmowaniu i zapisywaniu założeń był zbyt ogólny zapis dotyczący rodzaju i sposobu wykonania oznakowania poziomego ścieżki rowerowej oraz pomijanie informacji dotyczącej przebiegu ciągu pieszo rowerowego w planie jak również pomijanie rodzaju sprzętu przy pomocy którego należy wykonać podbudowę i środków przy użyciu, których należy wykonać jej pielęgnację. Zdarzały się prace, w których zdający w opracowaniu projektu realizacji prac całkowicie pominęli przyjęcie i zapisanie założeń. Ad III. Wykaz robót z uwzględnieniem ich kolejności technologicznej Większość zdających poprawnie wypisała rodzaje robót drogowych związanych z wykonaniem nawierzchni projektowanego ciągu pieszo rowerowego. 8

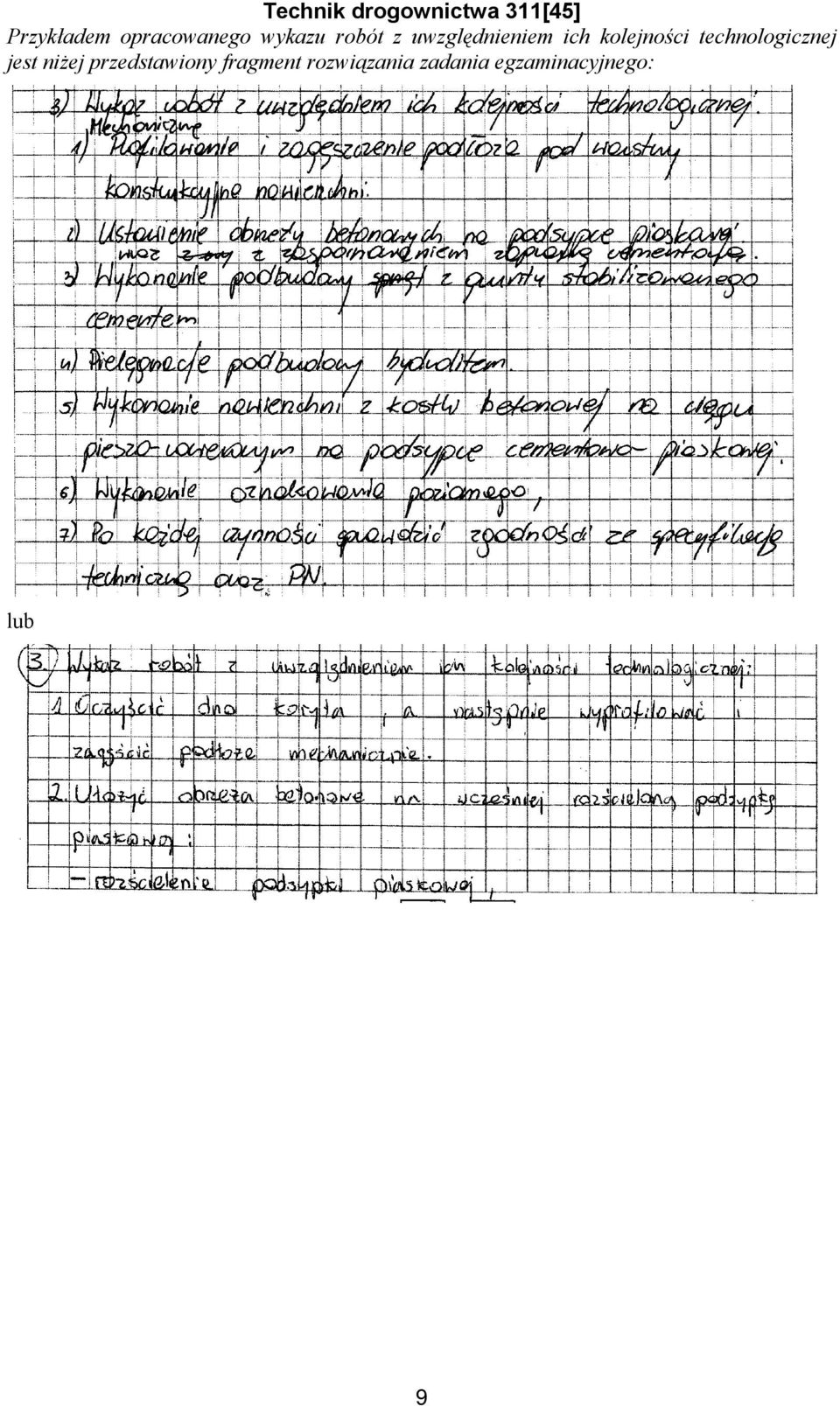

9 Przykładem opracowanego wykazu robót z uwzględnieniem ich kolejności technologicznej jest niżej przedstawiony fragment rozwiązania zadania egzaminacyjnego: lub 9

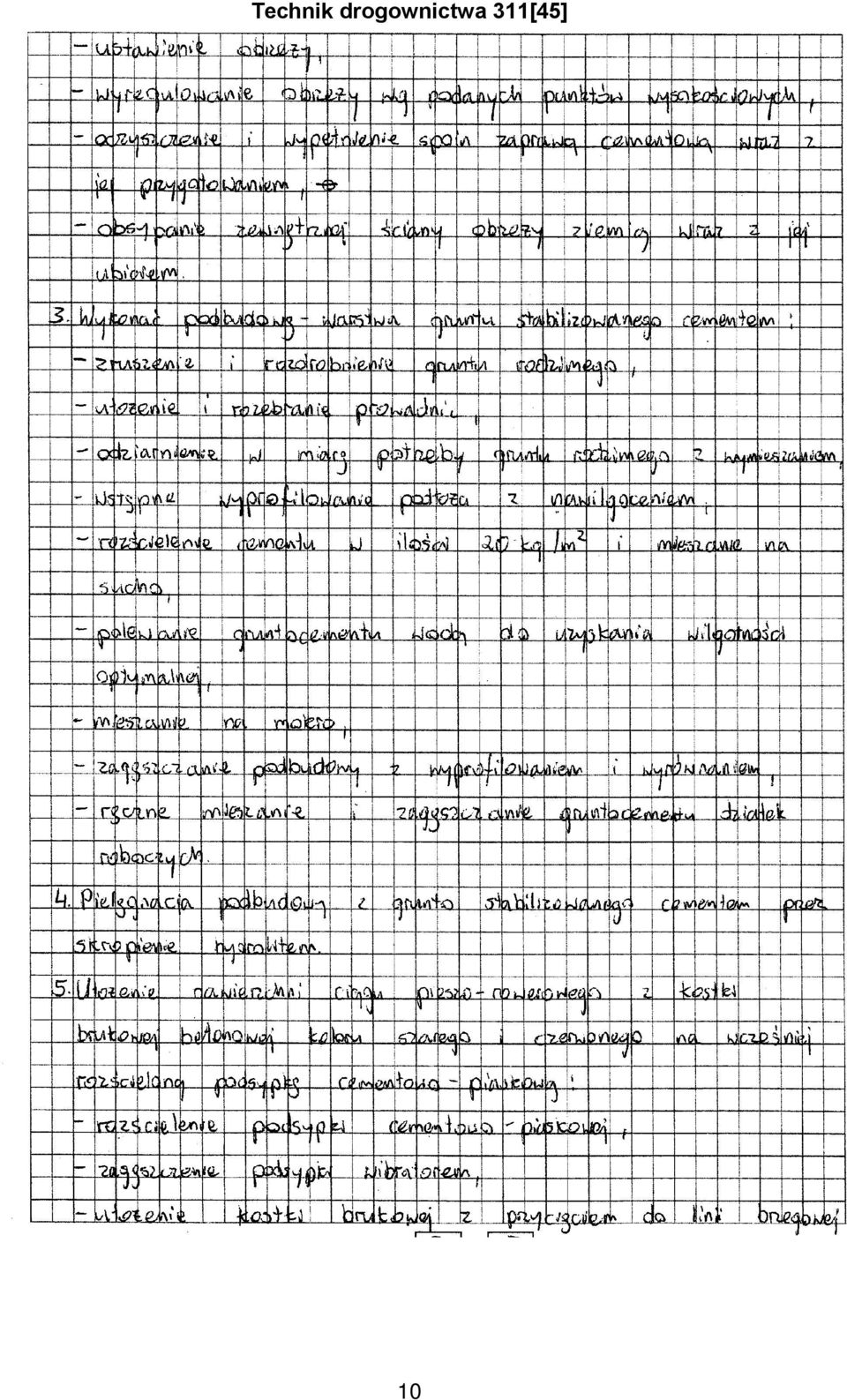

10 10

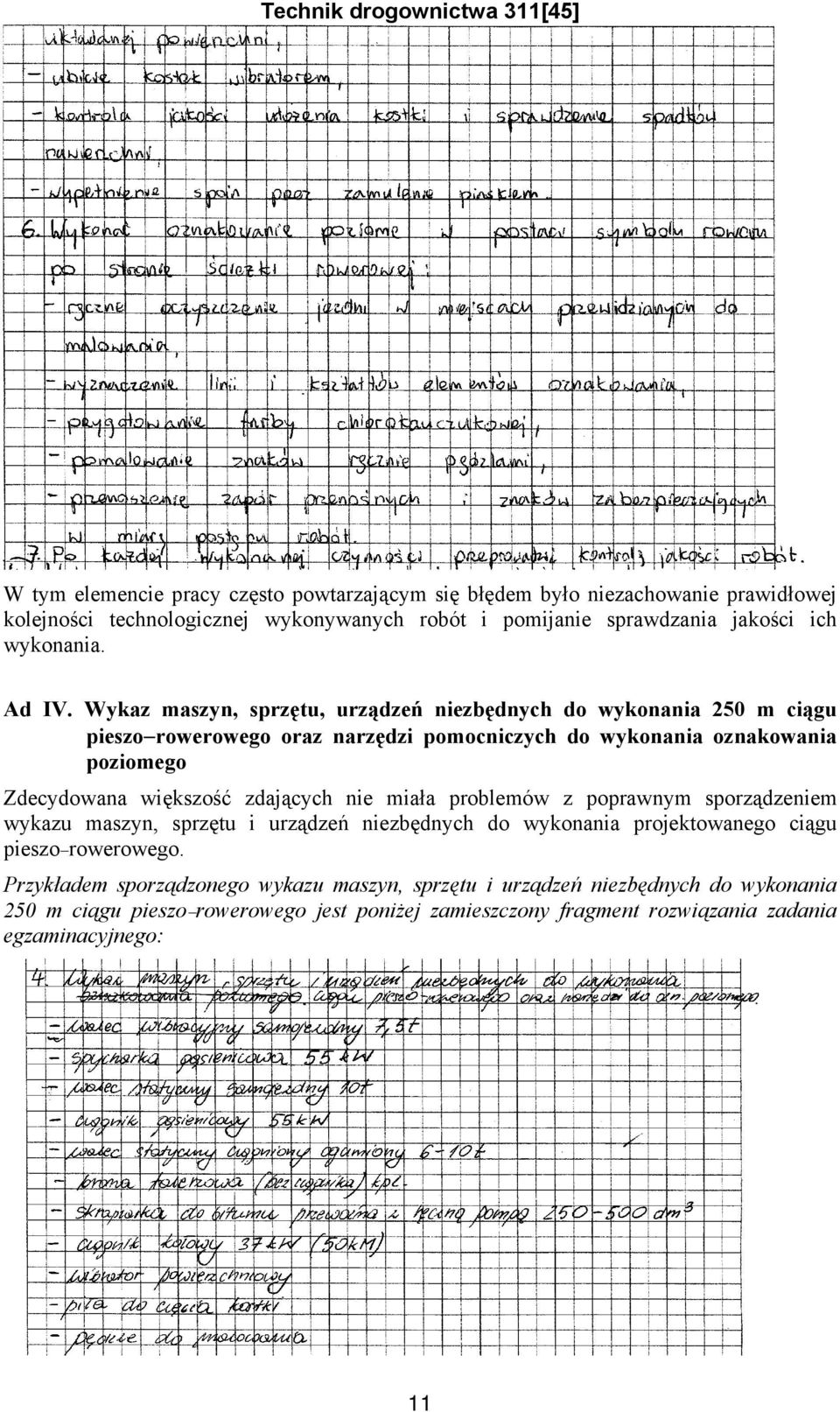

11 W tym elemencie pracy często powtarzającym się błędem było niezachowanie prawidłowej kolejności technologicznej wykonywanych robót i pomijanie sprawdzania jakości ich wykonania. Ad IV. Wykaz maszyn, sprzętu, urządzeń niezbędnych do wykonania 250 m ciągu pieszo rowerowego oraz narzędzi pomocniczych do wykonania oznakowania poziomego Zdecydowana większość zdających nie miała problemów z poprawnym sporządzeniem wykazu maszyn, sprzętu i urządzeń niezbędnych do wykonania projektowanego ciągu pieszo rowerowego. Przykładem sporządzonego wykazu maszyn, sprzętu i urządzeń niezbędnych do wykonania 250 m ciągu pieszo rowerowego jest poniżej zamieszczony fragment rozwiązania zadania egzaminacyjnego: 11

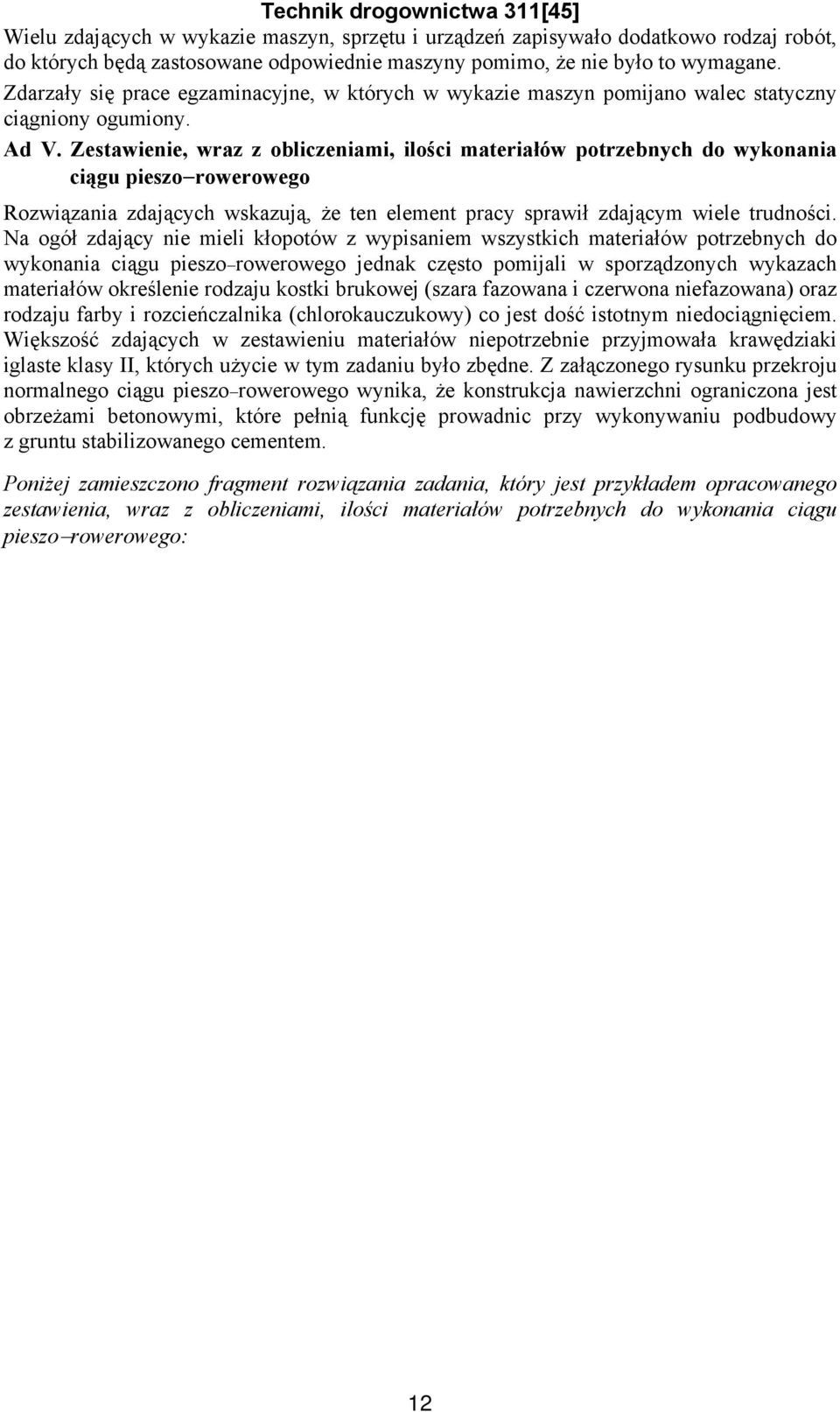

12 Wielu zdających w wykazie maszyn, sprzętu i urządzeń zapisywało dodatkowo rodzaj robót, do których będą zastosowane odpowiednie maszyny pomimo, że nie było to wymagane. Zdarzały się prace egzaminacyjne, w których w wykazie maszyn pomijano walec statyczny ciągniony ogumiony. Ad V. Zestawienie, wraz z obliczeniami, ilości materiałów potrzebnych do wykonania ciągu pieszo rowerowego Rozwiązania zdających wskazują, że ten element pracy sprawił zdającym wiele trudności. Na ogół zdający nie mieli kłopotów z wypisaniem wszystkich materiałów potrzebnych do wykonania ciągu pieszo rowerowego jednak często pomijali w sporządzonych wykazach materiałów określenie rodzaju kostki brukowej (szara fazowana i czerwona niefazowana) oraz rodzaju farby i rozcieńczalnika (chlorokauczukowy) co jest dość istotnym niedociągnięciem. Większość zdających w zestawieniu materiałów niepotrzebnie przyjmowała krawędziaki iglaste klasy II, których użycie w tym zadaniu było zbędne. Z załączonego rysunku przekroju normalnego ciągu pieszo rowerowego wynika, że konstrukcja nawierzchni ograniczona jest obrzeżami betonowymi, które pełnią funkcję prowadnic przy wykonywaniu podbudowy z gruntu stabilizowanego cementem. Poniżej zamieszczono fragment rozwiązania zadania, który jest przykładem opracowanego zestawienia, wraz z obliczeniami, ilości materiałów potrzebnych do wykonania ciągu pieszo rowerowego: 12

13 13

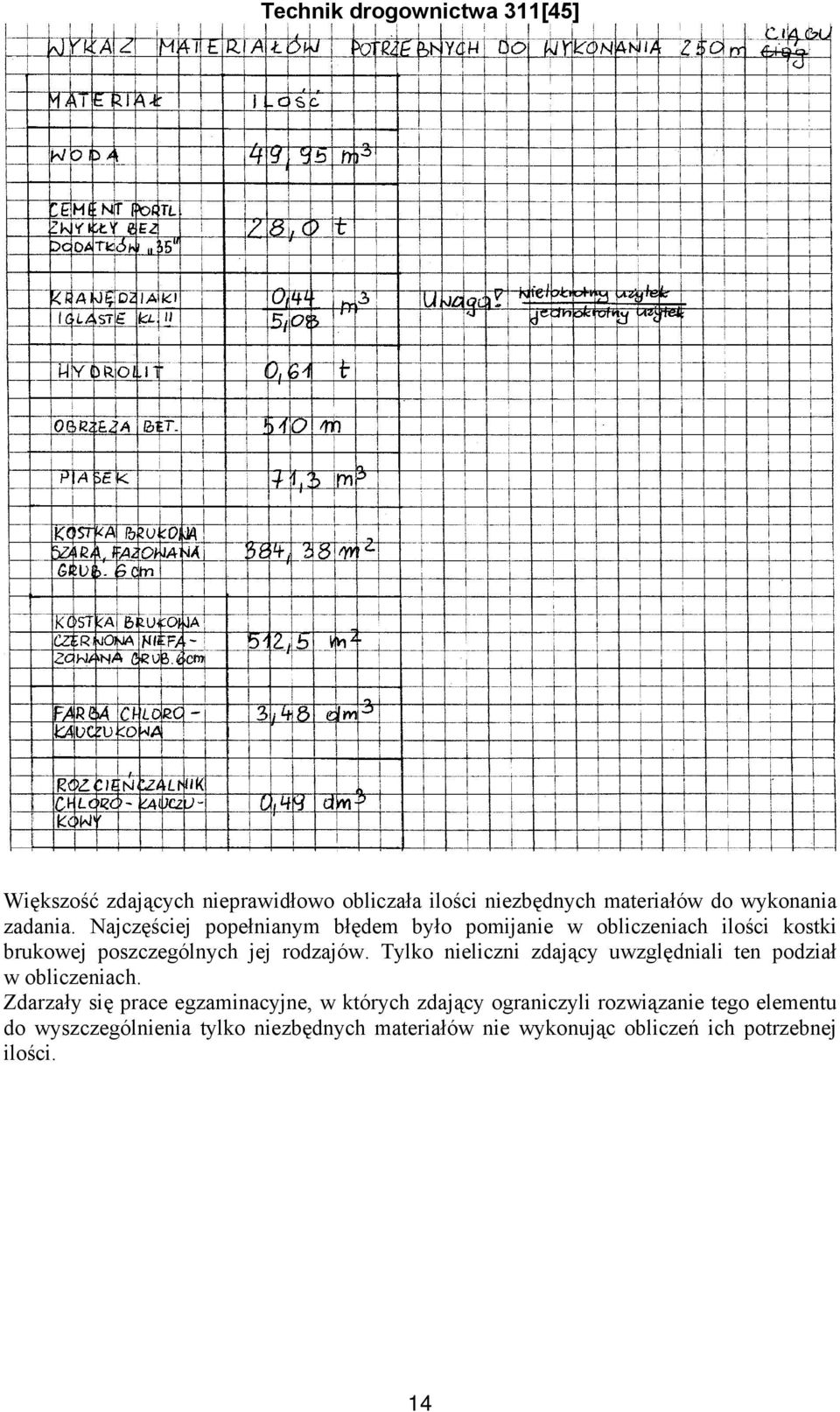

14 Większość zdających nieprawidłowo obliczała ilości niezbędnych materiałów do wykonania zadania. Najczęściej popełnianym błędem było pomijanie w obliczeniach ilości kostki brukowej poszczególnych jej rodzajów. Tylko nieliczni zdający uwzględniali ten podział w obliczeniach. Zdarzały się prace egzaminacyjne, w których zdający ograniczyli rozwiązanie tego elementu do wyszczególnienia tylko niezbędnych materiałów nie wykonując obliczeń ich potrzebnej ilości. 14

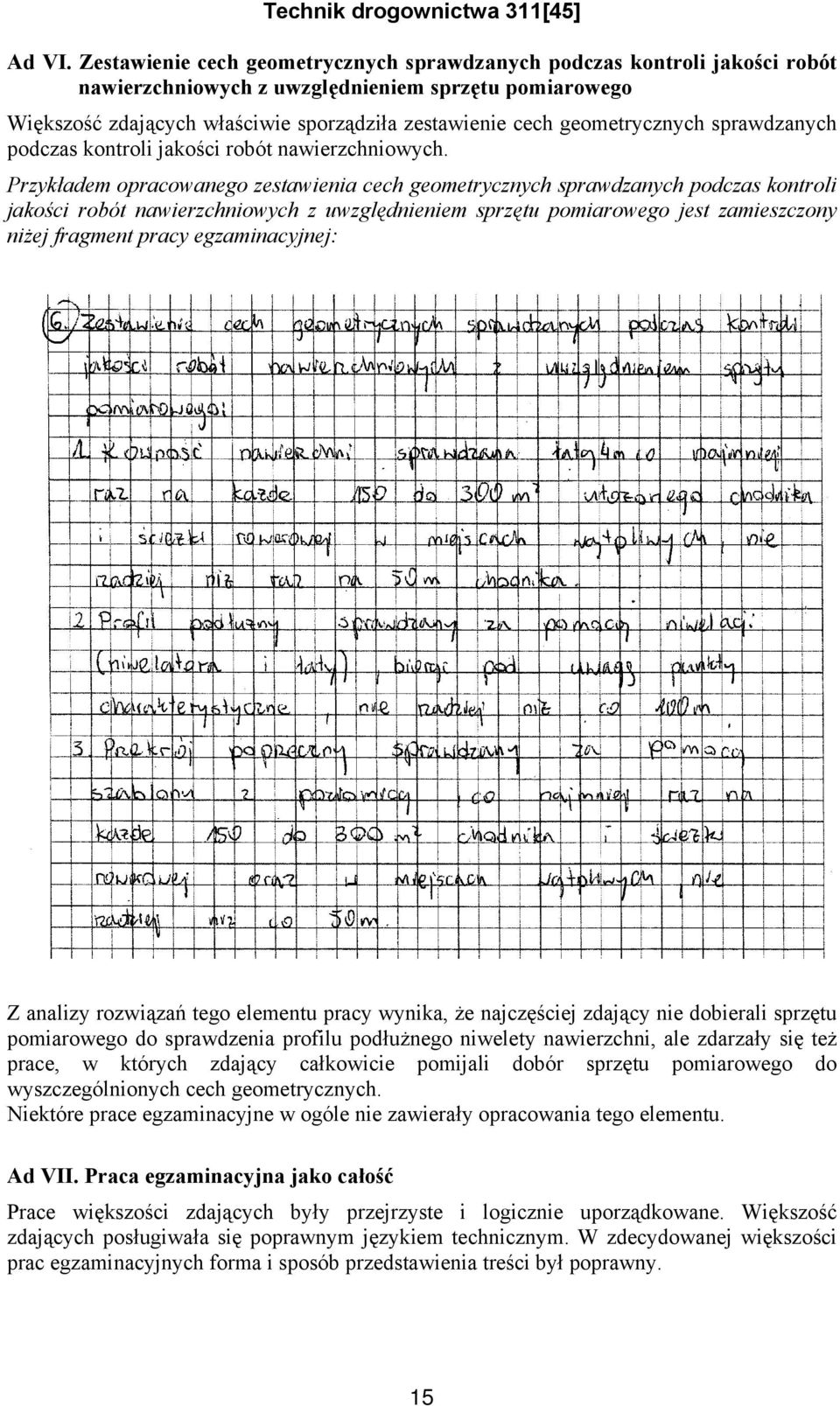

15 Ad VI. Zestawienie cech geometrycznych sprawdzanych podczas kontroli jakości robót nawierzchniowych z uwzględnieniem sprzętu pomiarowego Większość zdających właściwie sporządziła zestawienie cech geometrycznych sprawdzanych podczas kontroli jakości robót nawierzchniowych. Przykładem opracowanego zestawienia cech geometrycznych sprawdzanych podczas kontroli jakości robót nawierzchniowych z uwzględnieniem sprzętu pomiarowego jest zamieszczony niżej fragment pracy egzaminacyjnej: Z analizy rozwiązań tego elementu pracy wynika, że najczęściej zdający nie dobierali sprzętu pomiarowego do sprawdzenia profilu podłużnego niwelety nawierzchni, ale zdarzały się też prace, w których zdający całkowicie pomijali dobór sprzętu pomiarowego do wyszczególnionych cech geometrycznych. Niektóre prace egzaminacyjne w ogóle nie zawierały opracowania tego elementu. Ad VII. Praca egzaminacyjna jako całość Prace większości zdających były przejrzyste i logicznie uporządkowane. Większość zdających posługiwała się poprawnym językiem technicznym. W zdecydowanej większości prac egzaminacyjnych forma i sposób przedstawienia treści był poprawny. 15
