Przykłady wybranych fragmentów prac egzaminacyjnych z komentarzami Technik mechanik okrętowy 314[03] Treść zadania nr 1

Transkrypt

1 Przykłady wybranych fragmentów prac egzaminacyjnych z komentarzami Technik mechanik okrętowy 314[03] Treść zadania nr 1 1

2 2

3 3

4 4

5 5

6 6

7 7

8 8

9 9

10 Treść zadania nr 2 10

11 11

12 12

13 13

14 14

15 15

16 16

17 17

18 18

19 Treść zadania nr 3 Technik mechanik okrętowy 314[03] 19

20 20

21 21

22 22

23 23

24 24

25 25

26 26

27 27

28 Treść zadania nr 4 Technik mechanik okrętowy 314[03] 28

29 29

30 30

31 31

32 32

33 33

34 34

35 35

36 36

37 2. W każdym zadaniu wyodrębniono 8 elementów, które podlegały ocenie: Zadanie nr 1 i 2 I. Tytuł pracy egzaminacyjnej II. III. IV. Założenia do projektu realizacji i wykonania prac Wykaz prawdopodobnych uszkodzeń wirówki Wykaz narzędzi i części zamiennych potrzebnych do usunięcia uszkodzeń V. Wykaz czynności prowadzących do lokalizacji i usunięcia prawdopodobnych uszkodzeń VI. Opis czynności zapobiegających podobnym uszkodzeniom VII. Dokumentacja z wykonania prac VIII. Praca egzaminacyjna jako całość. Zadanie nr 3 i 4 I. Tytuł pracy egzaminacyjnej II. Założenia do projektu realizacji i wykonania prac III. Wykaz prawdopodobnych uszkodzeń wirówki IV. Wykaz narzędzi i części zamiennych potrzebnych do usunięcia uszkodzeń V. Wykaz czynności prowadzących do lokalizacji i usunięcia prawdopodobnych uszkodzeń VI. Opis czynności zapobiegających podobnym uszkodzeniom VII. Dokumentacja z uruchomienia symulatora VIII. Praca egzaminacyjna jako całość. 3. Komentarz do rozwiązań zdających Ad. I Tytuł pracy egzaminacyjnej Tylko niektórzy zdający zatytułowali pracę egzaminacyjną adekwatnie do treści zadania i wymagań opisanych w schemacie oceniania. Na ogół zdający poprawnie uwzględniali informacje o zakresie wykonywanych prac, ale pomijali informacje o rodzaju wirówki (wirówka paliwa ciężkiego). Przykład tytułu pracy, który najpełniej wyraża zakres pracy egzaminacyjnej - przykład z rozwiązania zadania nr 2: Zdarzały się pojedyncze prace, które nie zawierały tytułu. 37

38 Ad. II Założenia do projektu realizacji i wykonania prac Znaczna część zdających na ogół poprawnie przyjęła i zapisała większość danych do rozwiązania zadania. Na podstawie rozwiązań tego elementu pracy można stwierdzić, że zdający najczęściej nie zapisywali informacji o objawach uszkodzenia układu wirówek. Przykładem najpełniejszego sformułowania założeń są zamieszczone poniżej fragmenty prac egzaminacyjnych: Fragment rozwiązania zadania Nr 2 Zdarzały się prace, w których zdający całkowicie pominęli przyjęcie i zapisanie założeń. Ad III Wykaz prawdopodobnych uszkodzeń wirówki Większość zdających poprawnie opisała jedno z prawdopodobnych uszkodzeń wirówki. Zdarzały się prace, w których zdający zdiagnozowali dwa z możliwych uszkodzeń wirówki. Przykładem poprawnie opracowanego wykazu prawdopodobnych uszkodzeń wirówki są niżej przedstawione fragmenty rozwiązań zadania egzaminacyjnego 38

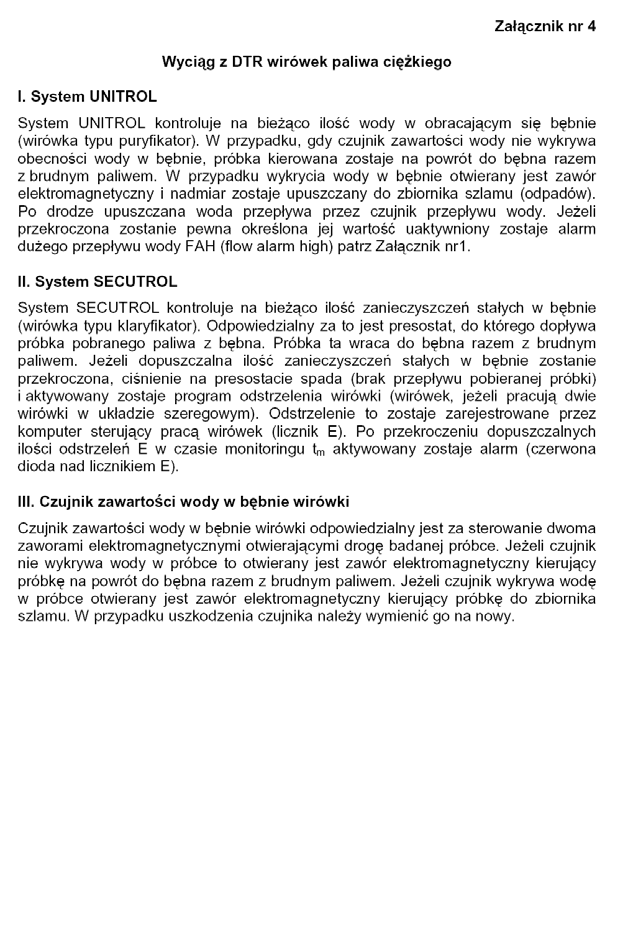

39 Fragment rozwiązania zadania Nr 3 Nieliczna grupa zdających błędnie wskazywała prawdopodobne uszkodzenia wirówek. Popełniane błędy wynikały z nieprawidłowego przeanalizowania wyciągu z DTR wirówki systemu UNITROL (zadanie nr 1 i nr 2) i SECUTROL (zadanie nr 3 i nr 4) oraz treści zadania. Zdarzały się prace, w których wskazywano prawdopodobne uszkodzenie elementu, który nie jest częścią składową tego systemu lub elementu, który w treści zadania był określony jako działający prawidłowo. Ad. IV Wykaz narzędzi i części zamiennych potrzebnych do usunięcia uszkodzeń Zdecydowanej większości zdających ten element pracy sprawił wiele problemów. Tylko niektórzy zdający poprawnie rozwiązali ten element pracy egzaminacyjnej. Zdający na ogół błędnie sporządzali wykaz narzędzi i wykaz części zamiennych potrzebnych do usunięcia uszkodzenia. Najczęściej dobierane przez zdających części zamienne i narzędzia nie dotyczyły prawdopodobnych uszkodzeń. Zdający najczęściej pomijali podstawowe narzędzia, takie jak: komplet wkrętaków i komplet kluczy płaskich. 39

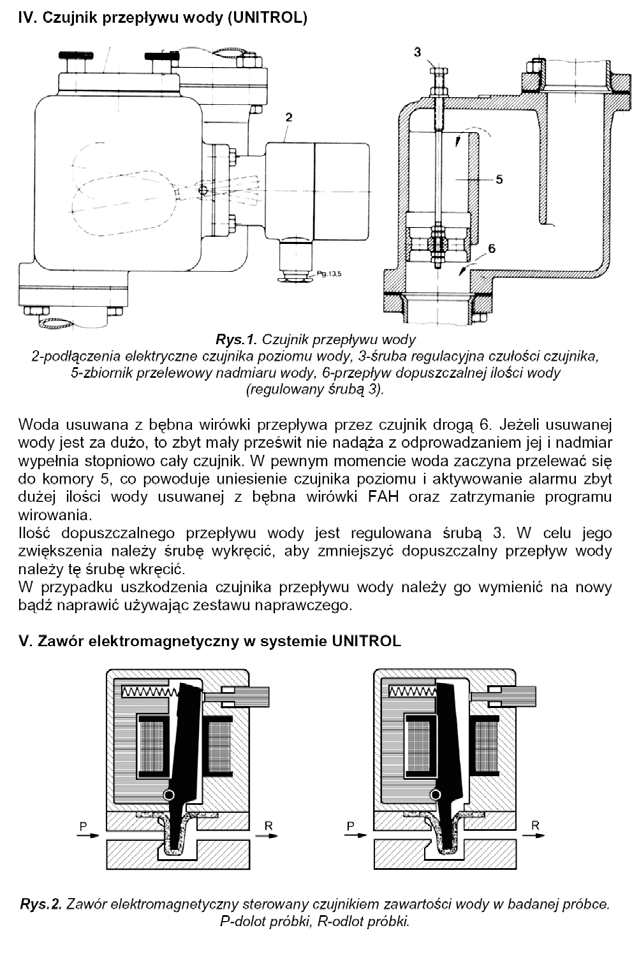

40 Zdarzały się prace egzaminacyjne, w których całkowicie pomijano ten element. Przykład najpełniej sporządzonego wykazu narzędzi i części zamiennych potrzebnych do usunięcia uszkodzenia - fragment pracy egzaminacyjnej z rozwiązania zadania nr 1: Ad. V Wykaz czynności prowadzących do lokalizacji i usunięcia prawdopodobnych uszkodzeń Rozwiązania zdających wskazują, że ten element okazał się jednym z najtrudniejszych dla zdających. Tylko nieliczni zdający prawidłowo sporządzili wykaz czynności prowadzących do lokalizacji i usunięcia prawdopodobnych uszkodzeń. Większość zdających nie potrafiła poprawnie wypisać czynności związanych z ustaleniem uszkodzenia i jego usunięciem. Najczęstszym popełnianym błędem w zadaniu nr 1 i 2 było pomijanie konieczności sprawdzenia poprawności pracy zaworu elektromagnetycznego w systemie UNITROL i czujnika zawartości wody, a w zadaniu nr 3 i 4 pomijanie konieczności sprawdzenia poprawności pracy zaworu elektromagnetycznego na dolocie sprężonego powietrza do zaworu trójdrożnego. Na następnej stronie zamieszczono przykład najpełniej sporządzonego wykazu czynności prowadzących do lokalizacji i usunięcia prawdopodobnych uszkodzeń (zadanie nr 1 i nr 2): 40

41 Ad. VI Opis czynności zapobiegających podobnym uszkodzeniom Zdecydowanej większości zdających ten element sprawił najwięcej problemów. Tylko niektórzy zdający poprawnie opisali czynności zapobiegające zdiagnozowanym uszkodzeniom. Przykładem najpełniej sporządzonego opisu czynności zapobiegających podobnym uszkodzeniom jest zamieszczony poniżej fragmenty pracy z rozwiązania zadania nr 2: Najczęstszym popełnianym błędem było opisywanie w sposób zbyt ogólny czynności związanych z przeglądami wirówki. Zdający nie wskazywali czynności zapobiegających wystąpieniu zdiagnozowanym wcześniej uszkodzeniom. Najczęściej pomijali okresową kontrolę czujnika wody (zadanie nr 1 i nr 2) oraz okresowe czyszczenie filtra w reduktorze powietrza (zadanie nr 3 i nr 4). Niektóre prace egzaminacyjne w ogóle nie zawierały opracowania tego elementu. 41

42 Ad. VII Dokumentacja z wykonania prac (uruchomienia symulatora) Z rozwiązań zdających wynika, że ten element pracy sprawił zdającym najmniej trudności. Zdecydowana większość zdających prawidłowo wykonała dokumentację z uruchomienia symulatora, zgodnie z treścią zadania i z załącznikami. Przykład poprawnej dokumentacji z wykonania zadania nr 1: 42

43 Przykład poprawnej dokumentacji z wykonania zadania nr 4: W nielicznych pracach zdający błędnie ustawiali niektóre z parametrów pracy symulatora wirówek lub nieprawidłowo przygotowywali instalacje symulatora do pracy. Najwięcej błędów pojawiło się przy ustawianiu w odpowiednich pozycjach wszystkich zaworów w instalacji wody, sprężonego powietrza i paliwa wydruk zakładki z programu symulatora wirówek [schemat]. Zdarzały się prace, w których nie było wydruków potwierdzających działanie symulatora. 43

44 Ad. VIII Praca egzaminacyjna jako całość Prace większości zdających były przejrzyste i czytelne. Jedynie niewielka grupa zdających posługiwała się poprawnym językiem technicznym i rozwiązała zadanie w sposób logiczny i uporządkowany. 44
