INSTRUKCJA MONTAśOWA DLA ŚWIATŁOWODOWYCH MUF LINIOWYCH SERII SEC 23 / SEC 23 S

Wielkość: px
Rozpocząć pokaz od strony:

Download "INSTRUKCJA MONTAśOWA DLA ŚWIATŁOWODOWYCH MUF LINIOWYCH SERII SEC 23 / SEC 23 S"

Transkrypt

1 Instrukcja MontaŜu Światłowodowe Mufy Liniowe SEC 23/23S strona 1/22 Instrukcja MontaŜowa WyposaŜenie systemu SEC Model SEC 23/ SEC 23S Data sporządzenia dokumentu Data aktualizacji Według dokumentu 1/MA-sec15-e.qxd/ Przygotował Marcin Murzyn INSTRUKCJA MONTAśOWA DLA ŚWIATŁOWODOWYCH MUF LINIOWYCH SERII SEC 23 / SEC 23 S Zalecenia montaŝowe dla muf SEC 23 oraz SEC 23 S w organizacji jednoelementowej lub jednotorowej Dziękujemy za zakup naszych produktów. Mamy nadzieję, Ŝe nasze rozwiązania spełnią Państwa oczekiwania i wymagania funkcjonalne. Informujemy, Ŝe dołoŝyliśmy wszelkich starań by prezentowane tu ilustracje i dane techniczne były aktualne. Producent zastrzega sobie jednak prawo do dokonywania zmian i modernizacji, dlatego w dostarczonych produktach niektóre elementy i detale mogą nieznacznie odbiegać od stanu przedstawionego w niniejszym wydaniu FCA sp. z o.o. ul. W.Sławka 3, Kraków 1 / 22 DTR_SEC_23_SEC_23S_v.3.0.doc2

2 Instrukcja MontaŜu Światłowodowe Mufy Liniowe SEC 23/23S strona 2/22 Instrukcja montaŝowa Mufa liniowa SEC 23 Mufa liniowa SEC 23 S SEC 23 SEC 23 S 1. Informacje ogólne PowyŜsza instrukcja zakłada doświadczenie instalatora w obchodzeniu się z kablem światłowodowym, posiadanie narzędzi niezbędnych do przygotowania kabla oraz spawania. Warunkiem właściwego funkcjonowania osłony jest dokładne przestrzeganie instrukcji oraz zachowanie odpowiedniej czystości. NaleŜy przestrzegać lokalnych przepisów bezpieczeństwa, szczególnie tych dotyczących ochrony wzroku przez niewidzialnym promieniowaniem laserowym. Pozostałości elementów uŝytych do montaŝu oraz opakowań nie wymagają utylizacji. Zakres temperatur w których moŝe odbywać się montaŝ wynosi od -5 C do +45 C. 2. Zawartość Instrukcja montaŝowa dotyczy muf serii SEC 23 - w wersji standartowej. Zawiera takŝe elementy wyposaŝenia dostępne osobno. Wersje specjalne mogą odbiegać od specyfikacji zawartej w tej instrukcji. 3. Narzędzia do montaŝu Poza typowymi narzędziami do zarabiania kabli światłowodowych niezbędny jest do montaŝu palnik na propan z przystawką do lutowania 5mm lub 7 mm Uwaga! MontaŜ mufy powinien odbywać się w pozycji pionowej. Producent zaleca przyrząd montaŝowy Mounting Support SEC23, (nr katalogowy: SEC23/MH). FCA sp. z o.o. ul. W.Sławka 3, Kraków 2 / 22 DTR_SEC_23_SEC_23S_v.3.0.doc2

3 Instrukcja MontaŜu Światłowodowe Mufy Liniowe SEC 23/23S strona 3/22 4. Wymiary FCA sp. z o.o. ul. W.Sławka 3, Kraków 3 / 22 DTR_SEC_23_SEC_23S_v.3.0.doc2

4 Instrukcja MontaŜu Światłowodowe Mufy Liniowe SEC 23/23S strona 4/22 5. Zakres dostawy Tab.1 Elementy składowe muf serii SEC 23 L.p. Nazwa wyrobu szt. L.p. Nazwa wyrobu szt. 1 Baza 1 14 Koszulka termokurczliwa na kabel ø10mm - ø20mm opcja 2 Kopuła 1 15 Koszulka termokurczliwa na kabel ø10mm - ø25mm opcja 3 Zacisk mechanicznym okrągły 1 16 Koszulka termokurczliwa dla portu owalnego (na 2 1 kable od ø10mm - ø25mm) 4 Zawleczka zabezpieczająca 1 17 Klamra rozdzielająca do uszczelnienia portu 1 owalnego 5 Pierścień uszczelniający 1 18 Chusteczka czyszcząca 1 6 Uchwyt na kasety 1 19 Płótno ścierne 1 7 Moduł wejściowy z pokrywą 2 20 Zestaw mocujący do kabla liniowego 8 8 Pakiet (6 szt) kaset 1-6 * 21 Opaska zaciskowa duŝa 2 SK 123 lub SK Pokrywa kasety 1 22 Środek absorbujący wilgoć 265g 1 10 Magazynki spawów SRH 8 na osłonki * 23 Taśma aluminiowa 2 ø2,5 (tylko dla kaset SK123) 11 Górny uchwyt kaset 1 24 Instrukcja montaŝu 1 12 Dolny uchwyt podpierający kasety 1 25 Taśma zabezpieczająca do kaset (rzepowa) 1 podczas montaŝu 13 Ramka zapasu nieprzeciętych tub opcja 26 Opaski kablowe małe do mocowania tub 20 * - W zaleŝności od zamówionego zestawu (patrz tabela: zestawy SEC 23 SE i SEC 23 SC) Poza zakresem dostawy: uchwyty montaŝowe, osłonki spawów i inne akcesoria (patrz tabela nr 4) FCA sp. z o.o. ul. W.Sławka 3, Kraków 4 / 22 DTR_SEC_23_SEC_23S_v.3.0.doc2

5 Instrukcja MontaŜu Światłowodowe Mufy Liniowe SEC 23/23S strona 5/22 Dostępne są następujące zestawy muf SEC 23 w wersjach dla organizacji jednoelementowej lub jednotorowej (szczegółowych informacji udziela Dział Handlowy FCA): Tab. 2 Zestawy SEC 23 Zestawy do organizacji jednoelementowej SE (single element) Nazwa zestawu liczba pakietów* kaset SK 123 / liczba magazynków spawów SRH 8 uszczelnienie portu owalnego pojemność ** (spawy) Zestawy do organizacji jednotorowej SC (single circuit) Nazwa zestawu liczba pakietów* kaset SK 223 (ze zintegrowanymi magazynkami spawów) uszczelnienie portu owalnego pojemność *** (spawy) SEC 23 K 72 SE 1 szt. / 12 szt. 1 szt. 72 SEC 23 K 12 SC 1 szt. 1 szt. 12 SEC 23 K144 SE 2 szt. / 24 szt. 1 szt. 144 SEC 23 K 24 SC 2 szt. 1 szt. 24 SEC 23 K216 SE 3 szt. / 36 szt. 1 szt. 216 SEC 23 K 36 SC 3 szt. 1 szt. 36 SEC 23 K288 SE 4 szt. / 48 szt. 1 szt. 288 SEC 23 K 48 SC 4 szt. 1 szt. 48 SEC 23 K360 SE 5 szt. / 60 szt. 1 szt. 360 SEC 23 K 60 SC 5 szt. 1 szt. 60 SEC 23 K432 SE 6 szt. / 72 szt. 1 szt. 432 SEC 23 K 72 SC 6 szt. 1 szt. 72 Tab. 3 Zestawy SEC 23S Zestawy do organizacji jednoelementowej SE (single element) Nazwa zestawu liczba pakietów* kaset SK 123 / liczba magazynków spawów SRH 8 uszczelnienie portu owalnego pojemność ** (spawy) Zestawy do organizacji jednotorowej SC (single circuit) Nazwa zestawu liczba pakietów* kaset SK 223 (ze zintegrowanymi magazynkami spawów) uszczelnienie portu owalnego pojemność *** (spawy) SEC 23 K 72 SE 1 szt. / 12 szt. 1 szt. 72 SEC 23 S K 12 SC 1 szt. 1 szt. 12 SEC 23 K144 SE 2 szt. / 24 szt. 1 szt. 144 SEC 23 S K 24 SC 2 szt. 1 szt. 24 SEC 23 K216 SE 3 szt. / 36 szt. 1 szt. 216 SEC 23 S K 36 SC 3 szt. 1 szt. 36 * Pakiet kaset zawiera: 6 szt. kaset SK 123 lub SK 223 oraz podstawkę z rowkami do prowadzenia włókien ** Pojemność dla typowej organizacji 12 spawów na kasecie (Uwaga! magazynki SRH 8 dają moŝliwość umieszczania 8 spawów w pojedynczym magazynku a więc istnieje moŝliwość ułoŝenia maksymalnie 16 spawów na jednej kasecie) *** Przykładowa pojemność w organizacji jednotorowej przy załoŝeniu umieszczenia dwóch spawów na jednej kasecie Dodatkowo do kompletów wymienionych w tabelkach naleŝy zamawiać według zapotrzebowania następujące elementy: - uchwyt montaŝowy - dodatkowe uszczelnienia portów okrągłych - osłonki spawów - inne akcesoria (np. osprzęt do przewodów OPGW) FCA sp. z o.o. ul. W.Sławka 3, Kraków 5 / 22 DTR_SEC_23_SEC_23S_v.3.0.doc2

6 Instrukcja MontaŜu Światłowodowe Mufy Liniowe SEC 23/23S strona 6/22 6. Osprzęt Tab. 4 Osprzęt i akcesoria dodatkowe do muf serii SEC 23 Kod Opis Uwagi RCE SET RCE SET OCE SET SK 123 SK 223 SK 123/223 Cover RLS SEC 23 WM SEC 23 RM SEC 23 Zestaw uszczelniąjacy do portu okrągłego (10-20mm) Zestaw uszczelniąjacy do portu okrągłego (10-25mm) Zestaw uszczelniąjacy do portu owalnego (10-25mm) Pakiet kaset spawów dla organizacji jednoelementowej (SC single element) Pakiet kaset spawów dla organizacji jednotorowej (SC single circuit) Pokrywka kaset SK 123 lub SK223 Ramka zapasu nieprzeciętych tub Uchwyt do montaŝu naściennego Uchwyt do montaŝu na słupach o przekroju okrągłym zawiera koszulkę termokurczliwą (1 szt.), pasek płótna ściernego, chusteczkę czyszczącą, pasek taśmy aluminiowej, torebkę środka absorbującego wilgoć, opaski zaciskowe zawiera dodatkowo klamrę rozdzielającą zawiera 6 szt kaset, 12 szt. magazynków spawów SRH 8, oraz podstawkę z rowkami do prowadzenia włókien zawiera 6 szt kaset ze zintegrowanymi magazynkami spawów oraz podstawkę z rowkami do prowadzenia włókien zestaw nie zawiera taśmy stalowej ani zacisków RM TS Taśma stalowa do monaŝu uchwytu RM rolka 30 m RM ZT Zacisk taśmy stalowej RM TS RM NZ SM SEC 23 EK SEC 23 Narzędzie do zacisków RM ZT Uchwyt do montaŝu na słupach kratownicowych (energetycznych) Uchwyt do montaŝu na pionowych belkach - kątownikach OS-45 Osłonka spawu termokurczliwa L=45mm średnica ø2,5mm, SEC23/MH Przyrząd montaŝowy Zalecany do prowadzenia montaŝu w pozycji pionowej 7. MontaŜ kabla 7.1 Typy kabli MoŜna stosować wszystkie typy kabli z powłoką PE z zakresu podanych średnic (z centralną tubą lub z tubami owiniętymi wokół elementu wytrzymałościowego). W przypadku innych kabli naleŝy złoŝyć zapytanie. A, B, C, D: Kable od ø 10mm ø 20mm E, F, G, H: Kable od ø 10mm ø 25mm I, J, K: Zapasowe 7.2 Przygotowanie osłony Najpierw wykorzystać środkowe porty B i C. Dla nie przeciętych tub zastosować port owalny.. Zaznaczyć odpowiednie porty i odciąć ostrym noŝem lub piłką zatyczki. Usunąć ewentualne nierówności. Wyciągnąć z opakowania pierścień uszczelniający i włoŝyć go do rowka w bazie osłony. FCA sp. z o.o. ul. W.Sławka 3, Kraków 6 / 22 DTR_SEC_23_SEC_23S_v.3.0.doc2

7 Instrukcja MontaŜu Światłowodowe Mufy Liniowe SEC 23/23S strona 7/ Przygotowanie kabla 6,5 cm element wytrzymałościowy 18 cm 180 cm 360 cm 6,5 cm opaska z taśmy aluminiowej element wytrzymałościowy element wytrzymałościowy luźne tuby Zaznaczyć przychodzący I wychodzący kabel. Ściągnąć powłokę zewnętrzna kabla przyciąć element wytrzymałościowy, oczyścić tuby i spleść element wzmacniający (włókna aramidowe) Owinąć kabel taśmą aluminiową i wygładzić ją grzbietem noŝa. W celu wprowadzenia kabla z tubami nie przeciętymi zaznaczyć miejsce spawu i ściągnąć powłoki odpowiednio w obu kierunkach. Umieścić odpowiednio taśmę aluminiową. Wskazówka! Wymiary ściąganych powłok zawierają tylko minimalne wartości wymagane do montaŝu. Dla kaŝdej rezerwy tub we wnętrzu mufy naleŝy dodać do wymiaru ściąganych powłok 60 cm Tuby naleŝy rozgrzać palnikiem (Ŝółty płomień) i rozprostować lekko naciągając. Ułatwia to ułoŝenie tub i zwiększa moŝliwość ich zmagazynowania zapasu tub. 7.4 Wprowadzenie i zamocowanie kabla Zaznaczyć poszczególne tuby zgodnie z kolejnością. Oczyścić końcówki kabla i nałoŝyć koszulkę termokurczliwą Wprowadzić kabel przez otwór portu do bazy osłony W przypadku kabla z nie przeciętymi tubami przyłoŝyć jeden koniec płaszcza do drugiego i przełoŝyć tuby przez otwór owalny. UWAGA: Nie połamać tub. Wskazówka: Przy niŝszy temperaturach rozgrzać tuby przed przełoŝeniem przez otwór! 7.5 Wprowadzenie i zamocowanie kabla Obrócić kabel tak, aby element centralny doprowadzić do elementu mocującego pomiędzy pierwszą a ostatnia tubą. Pierwsza tuba z takiego ułoŝenia będzie teŝ pierwszą tubą na stelaŝu. Zamocować zestaw montaŝowy i okręcić element wytrzymałościowy (np. włókno aramidowe). wokół poluzowanej śruby zaklinować. Pociągnąć kabel tak, aby napiąć element wytrzymałościowy. Zamocować (wkręcić śrubę) element centralny (np. pręt z włókna szklanego). Zamocować kabel opaskami kablowymi duŝymi. 7.6 Uszczelnienie kabla Generalna zasada: Oczyścić - Zmatowić - Aktywować - FCA sp. z o.o. ul. W.Sławka 3, Kraków 7 / 22 DTR_SEC_23_SEC_23S_v.3.0.doc2

8 Instrukcja MontaŜu Światłowodowe Mufy Liniowe SEC 23/23S strona 8/22 Obkurczać Oczyścić kabel chusteczka czyszczącą (do miejsca owinięcia taśmą aluminiową) Zmatowić powierzchnię kabla w poprzek osi płótnem ściernym. Ogrzać zmatowioną powierzchnie niebieskim płomieniem palnika tak, aby zaczęła lekko błyszczeć. W ten sposób następuje uaktywnienie powłoki do procesu uszczelniania.. NałoŜyć koszulkę termokurczliwą i obkurczać początkowe 6 cm. równomiernie na całym obwodzie zaczynając od bazy. UŜywać Ŝółtego płomienia ciągle poruszając palnikiem. Pozostawić na 10 min. do ochłodzenia i kontynuować obkurczanie w kierunku kabla Proces obkurczania jest skończony, gdy koszulka jest równomiernie obkurczona a klej lekko wypływa spod końcówek koszulki na całym obwodzie kabla Uszczelnienie pozostawić na 15 min. w celu ochłodzenia. W tym czasie nie poruszać ani mufy ani kabla.. Port owalny (Port podwójny) NałoŜyć koszulkę termokurczliwą i nałoŝyć klamrę rozdzielającą, w taki sposób by podzieliła koszulkę na dwie proporcjonalne części odpowiadające średnicom kabli. Wprowadzić klamrę do koszulki aŝ do wystąpienia oporu. Obydwa kable owinąć taśmą izolacyjną lub opaskami kablowymi w odległości ok cm od końca osłony. Obkurczać początkowe 6 cm równomiernie na całym obwodzie zaczynając od bazy. UŜywać Ŝółtego płomienia ciągle poruszając palnikiem. Pozostawić na 10 min. do ochłodzenia i kontynuować obkurczanie w kierunku kabla. Sprawdzić czy klamra jest dobrze zamocowana. Uszczelnienie pozostawić na chwilę w celu ochłodzenia i ponownie ogrzać okolice klamry. Proces obkurczania jest skończony, gdy koszulka jest równomiernie obkurczona a klej lekko wypływa spod końcówek koszulki na całym obwodzie kabla Uszczelnienie pozostawić na 15 min. w celu ochłodzenia. W tym czasie nie poruszać ani mufy ani kabla. FCA sp. z o.o. ul. W.Sławka 3, Kraków 8 / 22 DTR_SEC_23_SEC_23S_v.3.0.doc2

9 Instrukcja MontaŜu Światłowodowe Mufy Liniowe SEC 23/23S strona 9/22 8. MontaŜ kaset 8.1 MontaŜ modułu kaset Do wspornika moŝna zamocować obustronnie do 6 modułów kaset lub do 6 kaset typu SC lub SE. DołoŜyć podstawę modułu do poprzedniego i przykręcić śrubą do wspornika (a). Odpowiednie kasety według wymaganego systemu zarządzania włóknami (SC lub SE) wstawić do podstaw modułów zaczynając od dołu. 8.2 Instalacja kaset Montować kasety do stelaŝa zaczynając od dołu: wstawić lewą wypustkę (b), wyprostować kasetę do osi wypustki i pchnąć z lewej strony, aŝ prawa wypustka (c) wślizgnie się do otworu montaŝowego i zaskoczy zatrzask (d). DemontaŜ kasety: Aby zdemontować kasetę, naleŝy ustawić ją poziomo, zatrzask (d) pchnąć śrubokrętem w kierunku kasety i wyciągać na prawo. MontaŜ kasety wewnętrznej: Tylko w przypadku kaset do org. jednotorowej SK223 Ustawić kasetę wewnętrzną pionowo, włoŝyć lewą wypustkę (e) kasety do otworu, wyprostować kasetę do osi wypustek i pchnąć w lewą stronę do momentu aŝ, prawa (f) wypustka wślizgnie się do otworu montaŝowego i zaskoczy zatrzask (g). 9. UłoŜenie tub i prowadzenie włókien 9.1 Nie przecięte tuby Nie przecięte tuby moŝna ułoŝyć w specjalnej ramce, którą moŝna dokupić oddzielnie (patrz tab. nr 3). NaleŜy go zamontować na powierzchni stelaŝa zwróconej w kierunku portu owalnego przy pomocy śrub zawartych w zestawie. Dodatkowo moŝna ułoŝyć na magazynku max. 6 szt. kaset typu SK121 lub 8 szt. kaset SK120. W tych kasetach moŝna umieścić dodatkowe spawy (np. Backbone) FCA sp. z o.o. ul. W.Sławka 3, Kraków 9 / 22 DTR_SEC_23_SEC_23S_v.3.0.doc2

10 Instrukcja MontaŜu Światłowodowe Mufy Liniowe SEC 23/23S strona 10/ Tuba Poprowadzić tuby do stelaŝa zaczynając od pierwszej tuby i zaznaczyć miejsce ściągnięcia powłoki( ok. 6-8 cm powyŝej prowadnicy) Naciąć tubę w odcinkach po ok. 30 cm, odłamać i ściągnąć. Oczyścić tuby z Ŝelu miękkim ręcznikiem papierowym. Wprowadzić tubę do stelaŝa i natychmiast ułoŝyć włókna we właściwych kasetach. Następne tuby układać w ten sam sposób jedna po drugiej. 9.3 Prowadzenie włókna Włókno moŝna doprowadzić od stelaŝa do dowolnej kasety na powierzchni przedniej jak i tylnej. Aby wprowadzić włókna na przeciwległe wejście na kasetę naleŝy przeprowadzić w module wejściowym w formie połósemki dookoła ogranicznika kąta zginania. Wprowadzić (bez napręŝeń) włókna poprzez prowadnice modułowego wspornika do kaset, zapasy włoŝyć do kasety i wsadzić do uchwytu pod spawy. Nadmiar włókna odciąć i usunąć. 9.4 Zamocowanie włókien Po ułoŝeniu wszystkich tub zamocować je opaskami. FCA sp. z o.o. ul. W.Sławka 3, Kraków 10 / 22 DTR_SEC_23_SEC_23S_v.3.0.doc2

11 Instrukcja MontaŜu Światłowodowe Mufy Liniowe SEC 23/23S strona 11/ Spawanie i układanie włókien Zamocować górny uchwyt kaset (j) na stelaŝu (h). Przepleść taśmę unoszącą kasety przez dolny uchwyt. Kasety unieść do góry i wstawić dolny uchwyt kaset z wąskim zakończeniem kątownikowym do otworu między wypustkami zawiasu.(i) Napiąć taśmę i przycisnąć w okolicy górnego uchwytu. W przypadku kasety SK223 moŝna wewnętrzną kasetę podniesioną do góry zabezpieczyć dodatkowo śrubą motylkową (k). Spawanie włókien przeprowadzić według ogólnych zasad ewentualnie według instrukcji obsługi spawarki. Włókno ułoŝyć bez wprowadzania napręŝeń. Kaseta jednoelementowa SK123 WłoŜyć osłonkę spawu do uchwytu. W przypadku pełnego obłoŝenia kaset naleŝy usunąć ograniczniki promienia gięcia. Kaseta do org. jednotorowej SK223 Wewnętrzna kaseta moŝe zostać podniesiona w celu ułoŝenia włókien w kasecie głównej i moŝe być zablokowana przy pomocy śruby motylkowej uchwytu kaset (l). Po dokonanym spawaniu naleŝy zdemontować górny oraz dolny uchwyt przytrzymujący kasety. Wskazówka: W przypadku kasety do org. jednotorowej typu SK223 moŝna uŝywać tylko i wyłącznie osłonek o długości nie wiekszej niŝ 45 mm. Kasety spawów moŝna opisać i oznaczyć w przewidzianych do tego polach. ZałoŜyć pokrywę na ostatnią kasetę. Stos kaset ze spawami zamocować taśmą zabezpieczającą. FCA sp. z o.o. ul. W.Sławka 3, Kraków 11 / 22 DTR_SEC_23_SEC_23S_v.3.0.doc2

12 Instrukcja MontaŜu Światłowodowe Mufy Liniowe SEC 23/23S strona 12/ Zamykanie mufy Nasunąć kołpak na gotową mufę. UwaŜać, Ŝeby nie złamać tub lub osłonek spawu. WaŜne: Kołpak obracać wokół własnej osi do momentu aŝ wypustki bazy wejdą do otworów kołpaka. Pierścień zamykający ustawić tak, aby zamykanie znajdowało się z boku. Pierścień musi obejmować kołnierz zarówno bazy jak i kołpaka na całym obwodzie. Pierścień najpierw mocno docisnąć od strony zawiasu, potem po obu bokach. PrzełoŜyć dźwignię i zamknąć. Zamknięcie zabezpieczyć zawleczką. Zawleczkę moŝna dodatkowo zabezpieczyć przed przypadkowym otwarciem przy pomocy plomby. Zamiast zawleczki moŝna zastosować kłódkę. 12. Otwieranie i ponowne zamykanie. Aby otworzyć mufę usunąć zawleczką zabezpieczającą, otworzyć zatrzask i usunąć pierścień zamykający. Ściągnąć kołpak. Przy ponownym zamykaniu postępować jak w punkcie 10; pierścień uszczelniający moŝna uŝyć ponownie. 13. DemontaŜ kabla Odwiązać element wzmacniający Rozgrzać dobrze koszulkę termokurczliwą, rozciąć ją wzdłuŝnie i usunąć. Wyciągnąć kabel z mufy. FCA sp. z o.o. ul. W.Sławka 3, Kraków 12 / 22 DTR_SEC_23_SEC_23S_v.3.0.doc2

13 Instrukcja MontaŜu Światłowodowe Mufy Liniowe SEC 23/23S strona 13/22 DODATEK A INSTRUKCJA MONTAśU I ZARZĄDZANIA WŁÓKNAMI NA KASETACH DO ORGANIZACJI JEDNOELEMENTOWEJ TYPU: SK-123 FCA sp. z o.o. ul. W.Sławka 3, Kraków 13 / 22 DTR_SEC_23_SEC_23S_v.3.0.doc2

14 Instrukcja MontaŜu Światłowodowe Mufy Liniowe SEC 23/23S strona 14/22 Rys.1 Kaseta SK-123 z wyposaŝeniem Charakterystyka kaset SK-123 Zalecane do organizacji jednoelementowej (SE single element) Magazynek spawów przeznaczony dla róŝnego rodzaju włókien światłowodowych Wysokość 6 mm MoŜliwość układania włókien w kształcie ósemki Kasety spawów są montowane w ukośnej pozycji, moŝna je odchylać (90 0 ) co powoduje łatwy dostęp do kaŝdego magazynka spawów bez naruszenia włókien w sąsiadującej (przylegającej) kasecie 2 wejścia kaŝde z przodu i z tyłu Promień gięcia włókien optycznych: > 30 mm Materiał: Polycarbonate UL94HB, kolor RAL 9001 Waga: 36 g FCA sp. z o.o. ul. W.Sławka 3, Kraków 14 / 22 DTR_SEC_23_SEC_23S_v.3.0.doc2

15 Instrukcja MontaŜu Światłowodowe Mufy Liniowe SEC 23/23S strona 15/22 WYKONANIE MONTAśU Włókna w pokryciu pierwotnym (250 µm) doprowadzić przez podstawę z rowkami do kasety spawów Zalecany zapas włókien na kasecie spawów wynosi 2,5 zwojów UłoŜyć zapas włókien wejściowych i wyjściowych na kasecie Dopasować długość włókien 1.1 włókna wejściowe włókna wyściowe Rys.2 Kaseta SK-123 z magazynkiem spawów Wyjąć zapas włókien z kasety Na włókna wejściowe załoŝyć termokurczliwe osłonki spawu (zalecane osłonki o dł. 40 mm) FCA sp. z o.o. ul. W.Sławka 3, Kraków 15 / 22 DTR_SEC_23_SEC_23S_v.3.0.doc2

16 Instrukcja MontaŜu Światłowodowe Mufy Liniowe SEC 23/23S strona 16/22 Kolejno zespawać włókna wyjściowe z włóknami wyjściowymi i układać je na kasecie wg rysunku włókna wejściowe włókna wyściowe Rys. 3 UłoŜenie włókien po zespawaniu Wpisać oznaczenia identyfikacyjne do tabliczek wytłoczonych na kasetach Po wykonaniu montaŝu zamknąć pokrywę kasety spawów FCA sp. z o.o. ul. W.Sławka 3, Kraków 16 / 22 DTR_SEC_23_SEC_23S_v.3.0.doc2

17 Instrukcja MontaŜu Światłowodowe Mufy Liniowe SEC 23/23S strona 17/22 DODATEK B INSTRUKCJA MONTAśU I ZARZĄDZANIA WŁÓKNAMI NA KASETACH DO ORGANIZACJI JEDNOTOROWEJ TYPU: SK-223 FCA sp. z o.o. ul. W.Sławka 3, Kraków 17 / 22 DTR_SEC_23_SEC_23S_v.3.0.doc2

18 Instrukcja MontaŜu Światłowodowe Mufy Liniowe SEC 23/23S strona 18/22 Rys.1 Kaseta SK-223 z wyposaŝeniem Charakterystyka kaset SK-223 System kaseta w kasecie (matka i córka) zalecany dla organizacji jednotorowej Wysokość 6 mm MoŜliwość układania włókien w kształcie ósemek Kasety spawów są montowane w ukośnej pozycji, moŝna je odchylać (90 0 ) co powoduje łatwy dostęp do kaŝdego magazynka spawów bez naruszenia włókien w sąsiadującej (przylegającej) kasecie 2 wejścia kaŝde z przodu i z tyłu Uchwyty osłonek spawów scalone z kasetą Promień gięcia: > 30 mm Pojemność magazynka - maksymalnie 2x4 termokurczliwe osłonki spawów l= 40 mm Materiał: Polycarbonate UL94HB, kolor RAL 9001 Waga: 67 g FCA sp. z o.o. ul. W.Sławka 3, Kraków 18 / 22 DTR_SEC_23_SEC_23S_v.3.0.doc2

19 Instrukcja MontaŜu Światłowodowe Mufy Liniowe SEC 23/23S strona 19/22 WYKONANIE MONTAśU Włókna w pokryciu 250 doprowadzić przez podstawę labiryntową do kasety spawów Zalecany zapas włókien na kasecie spawów wynosi 2,5 zwoja Odchylić kasetę zewnętrzną UłoŜyć zapas włókien nr.1-4 na kasecie bazowej UłoŜyć zapas włókien nr.5-8 na kasecie zewnętrznej Dopasować długość włókien 1.2 sposób rozprowadzenia włókien na kasecie ( pokazano tylko włókna wejściowe) włókna wejściowe Wyjąć zapas włókien z kasety bazowej Na włókna wejściowe nr 1-4 załoŝyć termokurczliwe osłonki spawu (zalecane osłonki dł. 40 mm) Kolejno zespawać włókna wyjściowe z włóknami wyjściowymi i układać je na kasecie w.g rysunku Wyjąć zapas włókien z kasety zewnętrznej Na włókna wejściowe nr. 5-8 załoŝyć termokurczliwe osłonki spawu (zalecane osłonki dł. 40 mm) FCA sp. z o.o. ul. W.Sławka 3, Kraków 19 / 22 DTR_SEC_23_SEC_23S_v.3.0.doc2

20 Instrukcja MontaŜu Światłowodowe Mufy Liniowe SEC 23/23S strona 20/22 Kolejno zespawać włókna wyjściowe z włóknami wyjściowymi i układać je na kasecie w.g rysunku tuba nr.5 włókna nr.1-4 tuba nr.5 włókna nr.1-4 włókna wejściowe włókna wyjściowe Wpisać oznaczenia identyfikacyjne do tabliczek wytłoczonych na kasetach Po wykonaniu montaŝu zamknąć pokrywę kasety spawów FCA sp. z o.o. ul. W.Sławka 3, Kraków 20 / 22 DTR_SEC_23_SEC_23S_v.3.0.doc2

21 Instrukcja MontaŜu Światłowodowe Mufy Liniowe SEC 23/23S strona 21/22 DODATEK C UWAGI KOŃCOWE 1) Kolorystyka włókien w.g. IEC 304 Włókno Nr. Kolor włókna Włókno Nr. Kolor włókna 1 czerwony 7 szary 2 zielony 8 Ŝółty 3 niebieski 9 brązowy 4 biały 10 róŝowy 5 fioletowy 11 czarny 6 pomarańczowy 12 turkusowy 2) Zasady bezpieczeństwa NaleŜy przedsięwziąć szczególne środki ostroŝności przy pracy z włóknami światłowodowymi o małych średnicach, w celu uniknięcia przekłucia skóry, szczególnie w okolicach oczu. Nie zaleca się bezpośredniego patrzenia na koniec włókna lub na włókno zakończone złączem, w czasie gdy prowadzi ono energię optyczną, chyba Ŝe istnieje pewność bezpiecznego poziomu energii wyjściowej. Znak ostrzegający przed promieniowaniem laserowym umieszczony jest na zewnątrz przełącznicy i oznaczony jest symbolem: Klasa 3B (wg IEC-825 Klauzula 5.9) FCA sp. z o.o. ul. W.Sławka 3, Kraków 21 / 22 DTR_SEC_23_SEC_23S_v.3.0.doc2

22 Instrukcja MontaŜu Światłowodowe Mufy Liniowe SEC 23/23S strona 22/22 3) Wzór arkusza opisowego Lokalizacja Wykonał Organizacja mufy światłowodowej typu SEC 23 Strona A Strona B Nr kabla Nr tuby Nr włókna Nr kasety Nr włókna Nr tuby Nr kabla Typ kasety Włókna ciemne FCA sp. z o.o. ul. W.Sławka 3, Kraków 22 / 22 DTR_SEC_23_SEC_23S_v.3.0.doc2

23 WYTYCZNE MONTAŻOWE Data sporządzenia dokumentu Data aktualizacji - Wersja dokumentu 1.0 Przygotował Marcin Murzyn Uszczelnianie mikrokabli wprowadzanych do muf typu SEC FCA Sp. z o.o. ul Grabska 11, Niepołomice, tel , fax

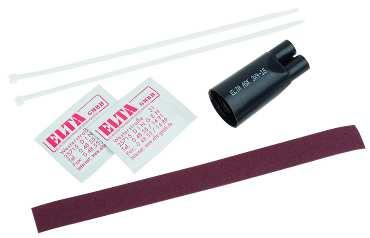

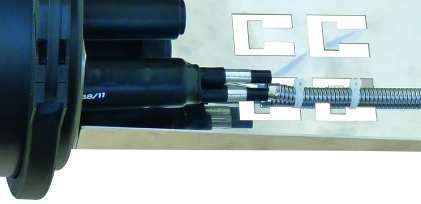

24 Wariant 1: zastosowanie uszczelnień termokurczliwych W przypadku zastosowania uszczelnień typu termokurczliwego w celu wprowadzenia mikrokabli światłowodowych do muf typu SEC zastosować należy tzw. palczatki, czyli wielootworowe uszczelnienia umożliwiające wprowadzenie kabli o średnicach od 4 do 10 mm. Uwaga: dla kabli o średnicach mniejszych niż 4 mm nie możemy wykorzystać uszczelnień typu MCE-SET, dla takich przypadków należy wykorzystać metodę z zastosowaniem uszczelnień mechanicznych. Aby wprowadzany mikrokabel był odpowiednio zabezpieczony, to analogicznie do wprowadzania kabli tradycyjnych w miejscu uszczelnienia i kilka centymetrów powyżej niego należy wprowadzany kabel zabezpieczyć za pomocą samoprzylepnej folii metalowej w celu ochrony pokrycia kabla przed działaniem wysokich temperatur w trakcie zgrzewania uszczelnienia. Dodatkowo w celu zabezpieczenia mikrokabla przez złamaniem w miejscu wprowadzenia do mufy stosuje się elastyczne rury osłonowe (metalowe lub z tworzyw sztucznych), które dla zapewnienia sztywności połączenia mocowane do umieszczonego u postawy mufy uchwytu typu UMMK (odpowiedniego do danego typu mufy) Wprowadzenie do mufy typu SEC mikrokabla światłowodowego przy wykorzystaniu termokurczliwych uszczelnień wielootworowych MCE-SET (tzw. palczatek). Na zdjęciu widoczny również uchwyt mocowania mikrokabli UMMK oraz metalowa elastyczna rura osłonowa MI-RM Zestaw uszczelnienia termokurczliwego wielootworowego MCE-SET FCA Sp. z o.o. ul Grabska 11, Niepołomice, tel , fax

25 Wariant 2: zastosowanie uszczelnień mechanicznych W przypadku zastosowania uszczelnień typu mechanicznego w celu wprowadzenia mikrokabli światłowodowych do muf typu SEC zastosować należy tzw. głowice multiplikujące, czyli wielootworowe głowice umożliwiające wprowadzenie kabli o średnicach od niespełna 2 mm do ok. 6,5 mm. Aby wprowadzany mikrokabel był odpowiednio zabezpieczony, to poza zastosowaniem samej głowicy musimy wykorzystać dodatkowo odpowiedni zestaw mocujący MI-MGM, umożliwiający połączenia z portem mufy. Analogicznie do metody z wykorzystaniem uszczelnień termokurczliwych w celu zabezpieczenia mikrokabla przez złamaniem w miejscu wprowadzenia do mufy stosuje się elastyczne rury osłonowe (metalowe lub z tworzyw sztucznych), które dla zapewnienia sztywności połączenia mocowane do umieszczonego u postawy mufy uchwytu typu UMMK (odpowiedniego do danego typu mufy) Wprowadzenie do mufy typu SEC mikrokabla światłowodowego przy wykorzystaniu mechanicznych głowic multiplikujących MI-GM. Na zdjęciu widoczny również uchwyt mocowania mikrokabli UMMK, zestaw mocowania głowic MI-MGM-RCE oraz metalowa elastyczna rura osłonowa MI- RM Mechaniczne głowice multiplikujące MI-GM (dla odpowiednio 5 mikrokabli do 6,5 mm, 8 mikrokabli do 5 mm i 21 mikrokabli do 2 mm) Zestaw mocowania głowic multiplikujących MI-MGM-RCE FCA Sp. z o.o. ul Grabska 11, Niepołomice, tel , fax
