1 POMORSKIE CENTRUM TERMOMODERNIZACJI Spółka z ograniczoną odpowiedzialnością Sp. k. Siedziba firmy: ul. Zielona 72 lok. 13; Iława Adres korespondencyjny: Skrytka pocztowa 40; Chwaszczyno tel.: (58) ; fax: (58) JAGŁA architekt ul. Ryszarda Milczewskiego-Bruna 3/ Grudziądz pracownia@jagla-architekt.pl tel AUDYT ENERGETYCZNY BUDYNKU Szkoła Podstawowa nr 8 im. K. Ecksteina Al. Jana Pawła II Świecie Inwestor: Gmina Świecie ul. Wojska Polskiego Świecie

2 Szkoła Podstawowa nr 8 w Świeciu Str Dane identyfikacyjne budynku 1.1 Rodzaj budynku 1.3 Inwestor (nazwa lub imię i nazwisko, adres do korespond encji, PESEL) budynek szkolny Gmina Świecie ul. Wojska Polskiego Świecie 1.4 Adres budynku 1.2 Al. kod powiat Rok budowy Jana Pawła II 8 województwo miejscowość świecki Świecie kujawsko-pomorskie Nazwa, adres i numer REGON firmy wykonującej audyt Pomorskie Centrum Termomodernizacji Spółka z ograniczoną odpowiedzialnością Sp. k. ul. Zielona 72 lok. 13 REGON Iława 3. Imię, nazwiska, adres oraz numer PESEL audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis: mgr inż. Tomasz Wróbel ul. Leona Staniszewskiego 10C/ Gdynia PESEL upr. bud. nr autoryzacja KAPE nr 24/00/OL Współautorzy audytu: imiona, nazwiska, zakresy prac, posiadane kwalifikacje L.p. 1 2 Imię i nazwisko Zakres udziału w opracowaniu audytu Posiadane kwalifikacje (w tym ew. uprawnienia) mgr inż. arch. Michał Jagła Inwentaryzacja na potrzeby audytu KPOKK IARP 74/ Miejscowość Iława Data wykonania opracowania 3 lutego 2016r. 6. Spis treści 1 Strona tytułowa str 1 2 Karta audytu energetycznego str 2 3 Dokumenty i dane źródłowe wykorzystywane przy opracowaniu audytu oraz wytyczne i uwagi Inwestora str 4 4 Inwentaryzacja techniczno - budowlana budynku str 5 5 Ocena stanu technicznego budynku str 8 6 Wykaz usprawnień i przedsięwzięć termomodernizacyjnych str 9 7 Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego str 17 8 Opis optymalnego przedsięwzięcia str 18

3 Szkoła Podstawowa nr 8 w Świeciu Str Karta audytu energetycznego budynku 1) ane ogólne Stan przed termomodernizacją Stan po termomodernizacji 1. Konstrukcja/technologia budynku Wielki blok Wielki blok 2. Liczba kondygnacji Kubatura części ogrzewanej [m3] 26302, ,2 4. Powierzchnia netto budynku [m2] 7204, ,00 5. Powierzchnia ogrzewana budynku [m2] 7204, ,00 Powierzchnia ogrzewana lokali użytkowych oraz innych 6. 0,00 0,00 pomieszczeń niemieszkalnych [m2] 7. Liczba lokali mieszkalnych Liczba osób użytkujących budynek Sposób przygotowania ciepłej wody użytkowej centralne centralne 10. Rodzaj systemu grzewczego budynku centralne, pompowe dwururowe centralne, pompowe dwururowe 11. Współczynnik A/V [1/m] 0,43 0, Inne dane charakteryzujące budynek 2. Współczynniki przenikania ciepła przez przegrody budowlane [W/(m2 K)] 1. Ściany zewnętrzne 0,30 0,30 2. Dach/stropodach/strop pod nieogrzewanymi poddaszami lub nad przejazdami 0,82/0,66/0,28 0,15/0,15/0,28 3. Strop nad piwnicą Podłoga na gruncie w pomieszczeniach ogrzewanych 0,35 0,35 5. Okna, drzwi balkonowe 1,50 1,50 6. Drzwi zewnętrzne/bramy 2,60 2,60 7. Inne 3. Sprawności składowe systemu grzewczego i współczynniki uwzględniające przerwy w ogrzewaniu 1. Sprawność wytwarzania [-] 0,95 0,95 2. Sprawność przesyłu [-] 0,90 0,96 3. Sprawność regulacji i wykorzystania [-] 0,77 0,89 4. Sprawność akumulacji [-] 1,00 1,00 5. Uwzględnienie przerw na ogrzewanie w okresie tygodnia [-] 0,85 0,85 6. Uwzględnienie przerw na ogrzewanie w ciągu doby [-] 0,95 0,95 4. Sprawności składowe systemu przygotowania ciepłej wody użytkowej 1. Sprawność wytwarzania [-] 0,91 0,91 2. Sprawność przesyłu [-] 0,60 0,60 3. Sprawność regulacji i wykorzystania [-] 1,00 1,00 4. Sprawność akumulacji [-] 1,00 1,00 5. Charakterystyka systemu wentylacji 1. Rodzaj wentylacji (naturalna, mechaniczna, inna) naturalna grawitacyjna i mechaniczna 2. Sposób doprowadzenia i odprowadzenia powietrza okna / kanał went. okna / kanał went. 3. Strumień powietrza zewnętrznego [m3/h] Krotność wymian powietrza [1/h] 1,2 1,1

4 Szkoła Podstawowa nr 8 w Świeciu Str Charakterystyka energetyczna budynku 1. Obliczeniowa moc cieplna systemu grzewczego [kw] 536,04 429,10 Obliczeniowa moc cieplna potrzebna do przygotowania ciepłej 2. 38,96 38,96 wody użytkowej [kw] Roczne zapotrzebowanie na ciepło do ogrzewania budynku 3. (bez uwzględnienia sprawności systemu grzewczego i 3 282, ,70 przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku 4. (z uwzględnieniem sprawności systemu grzewczego i 4 026, ,73 przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do przygotowania ciepłej ,53 399,53 wody użytkowej [GJ/rok] Zmierzone zużycie ciepła na ogrzewanie przeliczone na 6. warunki sezonu standardowego (służące weryfikacji przyjętych 3 656,8 --- składowych danych obliczeniowych bilansu ciepła) [GJ/rok] Zmierzone zużycie ciepła na przygotowanie ciepłej wody 7. użytkowej (służące weryfikacji przyjętych składowych danych 365,9 --- obliczeniowych bilansu ciepła) [GJ/rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania 8. budynku (bez uwzględnienia sprawności systemu grzewczego i 126,58 52,16 przerw w ogrzewaniu) [kwh/(m2 rok)] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania 9. budynku (z uwzględnieniem sprawności systemu grzewczego i 155,26 51,89 przerw w ogrzewaniu) [kwh/(m2 rok)] 10. 2) Udział odnawialnych źródeł energii [%] 0,0 0,0 7. Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) 1. Koszt za 1 GJ ciepła do ogrzewania budynku 3) [zł/gj] 46,46 46,46 2. Koszt 1 MW mocy zamówionej na ogrzewanie na miesiąc 4) [zł/mw m-c] 11636, ,50 3. Koszt przygotowania 1 m3 ciepłej wody użytkowej 3) [zł/m3] 11,07 11,07 4. Koszt 1 MW mocy zamówionej na przygotowanie ciepłej wody użytkowej na miesiąc 4) [zł/mw m-c] 11636, ,50 5. Miesięczny koszt ogrzewania 1 m2 pow. użytkowej [zł/m2 m-c] 3,03 1,42 6. Miesięczna opłata abonamentowa [zł/m-c] Inne [zł] 8. Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana kwota kredytu [zł] ,00 Planowane koszty całkowite [zł] ,00 Roczna oszczędność kosztów energii [zł/rok] ,97 Roczne zmniejszenie zapotrzebowania na energię [%] Premia termomodernizacyjna [zł] 60, ,94 1) Dla budynku składającego się z części o różnych funkcjach użytkowych należy podać wszystkie dane oddzielnie dla każdej części budynku. 2) U OZE [%] obliczany zgodnie z rozporządzeniem dotyczącym sporządzania świadectw, jako udział odnawialnych źródeł energii w rocznym zapotrzebowaniu na energię końcową dostarczaną do budynku dla systemu grzewczego oraz dla systemu przygotowania ciepłej wody użytkowej. 3) Opłata zmienna związana z dystrybucją i przesyłem jednostki energii. 4) Stała opłata miesięczna związana z dystrybucją i przesyłem energii.

5 Szkoła Podstawowa nr 8 w Świeciu Str Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne Inwestora 3.1 Dokumentacja projektowa - Dokumentacja techniczna - Inwentaryzacja budowlana - Dokumentacja fotograficzna 3.2 Data wizji lokalnej - grudzień 2015 r. 3.3 Osoby udzielające informacji - Przedstawiciele inwestora tel.: fax: Wytyczne i uwagi Inwestora Poprawa efektywności energetycznej budynku poprzez wskazanie optymalnego zakresu działań termomodernizacyjnych, co powinno pomóc w spełnieniu warunków art. 4 Dyrektywy 2012/27/UE w sprawie efektywności energetycznej oraz Krajowego Planu Działań mającego na celu zwiększenie liczby budynków o niskim zużyciu energii. Do analizy należy przyjmować wymagania izolacyjności cieplnej dla wskaźników ustalonych dla roku Wielkość środków własnych inwestora przeznaczonych na pokrycie kosztów przedsięwzięcia termomodernizacyjnego oraz wysokość kredytu możliwego do zaciągnięcia: Wielkość środków własnych inwestora przeznaczonych na pokrycie kosztów przedsięwzięcia termomodernizacyjnego Kwota kredytu możliwego do zaciągnięcia przez inwestora - zł zł 3.5 Inne dokumenty Ustawa z dnia r. o wspieraniu termomodernizacji i remontów Dz.U. Nr 223, poz.1459 (wraz z późniejszymi zmianami). Dalej zwana Ustawą termomodernizacyjną. Rozporządzenie Ministra Infrastruktury z dnia r. (wraz z późniejszymi zmianami) w sprawie szczegółowego zakresu i formy audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmów oceny opłacalności przedsięwzięcia termomodernizacyjnego. Dalej zwane Rozporządzeniem dot. audytów termomodernizacyjnych. Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia 27 lutego 2015r. w sprawie metodologii wyznaczania charakterystyki energetycznej budynku lub części budynku oraz świadectw charakterystyki energetycznej. Dalej zwane Rozporządzeniem dot. świadectw energetycznych. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. (wraz z późniejszymi zmianami) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie" (Dz. U. Nr 75, poz. 690); ostatnia zmiana z dn. 5 lipca 2013 r. Dalej zwane Warunkami Technicznymi. Polska Norma PN-EN-ISO-6946:2008 Elementy budowlane i części budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczeń. PN-EN ISO "Właściwości cieplne budynków - Wymiana ciepła przez grunt - Metody obliczania" PN-EN ISO "Mostki cieplne w budynkach - Liniowy współczynnik przenikania ciepła - Metody uproszczone i wartości orientacyjne" Polska Norma PN-EN 12831:2006 "Instalacje ogrzewcze w budynkach. Metoda obliczania projektowanego obciążenia cieplnego". Polska Norma PN-EN ISO 13790:2009 "Energetyczne właściwości użytkowe budynków. Obliczanie zużycia energii na potrzeby ogrzewania i chłodzenia". Polska Norma PN-B-01706:1992 Instalacje wodociągowe. Wymagania w projektowaniu. Polska Norma Pn-B-03430:1983 Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej. Wymagania. Program komputerowy AUDYTOR OZC 6.6 PRO. Wydruk OZC dla stanu istniejącego i poszczególnych wariantów. Instrukcja Instytutu Techniki Budowlanej Nr 418/2007 Bezspoinowy sytem ocieplania ścian zewnętrznych budynków " ISBN

6 Szkoła Podstawowa nr 8 w Świeciu Str Inwentaryzacja techniczno - budowlana budynku 4.a Dane ogólne budynku 1 Własność budynku publiczna 2 Przeznaczenie budynku budynek szkolny 3 Adres budynku Al. Jana Pawła II 8 4 Rok budowy Technologia (konstrukcja) budynku Wielki blok 6 Budynek podpiwniczony częściowo 7 Powierzchnia zabudowy [m 2 ] 3 792,8 8 Powierzchnia użytkowa budynku [m 2 ] 7 204,00 9 Powierzchnia użytkowa (dodatkowa) [m 2 ] 0,0 10 Powierzchnia korytarzy, piwnic, pomieszczeń pomocniczych [m 2 ] 0,0 11 Łączna powierzchnia użytkowa ogrzewanej części budynku (8+9+10) [m 2 ] 7 204,00 12 Kubatura budynku [m 3 ] ,0 13 Kubatura ogrzewanej części budynku powiększona o kubaturę ogrzewanych pomieszczeń na poddaszu użytkowym lub w piwnicy i pomniejszona o kubaturę wydzielonych klatek schodowych, szybów wind, otwartych wnęk, loggi, galerii [m 3 ] ,2 14 Współczynnik kształtu A/V wg. PN 0, Liczba klatek schodowych 1 16 Liczba kondygnacji nadziemnych budynku 3 17 Wysokość kondygnacji w świetle [m] 3,1-9,0 18 Liczba osób użytkujących budynek 955

7 Szkoła Podstawowa nr 8 w Świeciu Str. 6 4.c Opis techniczny podstawowych elementów budynku Ściany zewnętrzne Ściany zewnętrzne warstwowe: żelbet 24 cm + gazobeton 12 cm, tynkowane obustronnie, docieplone styropianem gr. 10 cm. Dach / stropodach Stropodach wentylowany. Płyty korytkowe oparte na ściankach ażurowych. Docieplenie stropodachu stanowi warstwa wełny mineralnej gr. 10 cm (z uwagi na zły stan warstwy izolacji do obliczeń przyjmuje się 50% jej sprawności). Pokrycie stropodachu z papy. UWAGA: w trakcie inwentaryzacji nie stwierdzono występowania siedlisk ptaków w przestrzeni wentylowanej stropodachu. Stropodach niewentylowany (nad salą gimnastyczną i hallem). Docieplenie stanowi warstwa wełny mineralnej o gr. 16 cm (z uwagi na zły stan warstwy izolacji do obliczeń przyjmuje się 50% jej sprawności). Pokrycie stropodachu z papy asfaltowej. Stropy międzykondygnacyjne Stropy "żerańskie" gr. 26 cm. Okna, przegrody szklane i przezroczyste Okna w budynku wymienione na PCV. Wartość współczynnika przenikania ciepła U=1,5 W/(m2*K). Stolarka drzwiowa Drzwi wejściowe wymienione na nowe. Wartość współczynnika przenikania ciepła U = 2,6 W/(m2*K). Zestawienie danych dotyczących przegród budowlanych L.p. OPIS Pow. do docieplenia Pow. do obl. strat ciepła U Pow. Okna U okna Pow. drzwi U drzwi [m2] [m2] [W/(m2*K)] [m2] [W/(m2*K)] [m2] [W/(m2*K)] 1 ściana zewnętrzna ,3 0,30 968,4 1,5 46,9 2,6 2 stropodach wentylowany 2700,7 2700,7 0,82 3 stropodach niewentylowany 1047,8 1047,8 0,66 3 strop zewnętrzny (podcień) ,4 0,28

8 Szkoła Podstawowa nr 8 w Świeciu Str. 7 4.d L.p. Charakterystyka energetyczna budynku Rodzaj danych Dane w stanie istniejącym 1 Zamówiona na moc cieplną na c.o. [kw] 2 Zamówiona moc cieplna c.w.u. (q śr 325,00 ). [kw] 3 Zapotrzebowanie na moc cieplną na c.o. 536,04 [kw] 4 Zapotrzebowanie na moc cieplną na c.w.u. 38,96 [kw] 5 Roczne zapotrzebowanie na ciepło w standardowym sezonie grzewczym bez uwzględnienia sprawności systemu ogrzewania Q H 3 282,86 [GJ]/rok 6 Wskaźnik sezonowego zapotrzebowania na ciepło = Q H / V 126,58 [kwh / m 2 a] 7 Roczne zapotrzebowanie na ciepło w standardowym sezonie grzewczym z uwzględnieniem sprawności systemu ogrzewania Q S 4 026,60 [GJ]/rok 8 Taryfa energetyczna (w cenach brutto) opłata stala (za moc zamówioną i za przesył) miesięcznie ,50 [zł / MW] opłata zmienna (za ciepło i za przesył) 46,46 [zł / GJ] opłata abonamentowa miesięcznie - [zł] 4.e L.p. Charakterystyka systemu ogrzewania Rodzaj danych 1 Typ instalacji 2 Parametry pracy instalacji 3 Przewody w instalacji 4 Grzejniki 5 Osłonięcie grzejników 6 Zawory termostatyczne Dane w stanie istniejącym Ciepło dostarczane z sieci miejskiej poprzez węzeł w piwnicy budynku. Instalacja dwururowa z rozdziałem dolnym. 95 / 70 C Przewody pionowe i poziome stalowe. Izolacja przewodów w złym stanie technicznym, miejscowo brak izolacji. Żeliwne, typu Favier, rurowe i częściowo typu PURMO Nie Nie η g = 0,95 η e = 0,77 7 Sprawności systemu grzewczego η d = 0,90 η s = 1,00 η tot = 0,66 8 Uwzględnienie przerw na ogrzewanie w okresie tygodnia oraz w ciągu doby w t = 0,85 w d = 0, Liczba dni ogrzewanych / liczba godzin na dobę Modernizacja instalacji po 1984 roku 5 / 16 Wykonano w podstawowym zakresie 4.f L.p. Charakterystyka instalacji ciepłej wody użytkowej Rodzaj danych 1 Typ instalacji Dane w stanie istniejącym C.w.u. przygotowywana centralnie w węźle cieplnym 2 Piony i ich izolacja Przewody z rur stalowych. Stan przewodów i izolacji zadowalający. 3 Zbiornika akumulacyjny Nie 4 Zużycie ciepłej wody [m 3 / m-c] g L.p. Charakterystyka systemu wentylacji Rodzaj danych Dane w stanie istniejącym 1 Rodzaj instalacji Grawitacyjna w większości pomieszczeń (na sali gimnastycznej, salkach i zapleczu - mechaniczna nawiewno-wywiewna) 2 Strumień powietrza went. [m 3 / h] h Charakterystyka węzła cieplnego lub kotłowni w budynku Dane w stanie istniejącym OPIS Węzeł cieplny dwufunkcyjny z zamontowaną automatyką pogodową

9 Szkoła Podstawowa nr 8 w Świeciu Str Ocena aktualnego stanu technicznego budynku 5.1 Elementy konstrukcyjne i ochrona cieplna budynku Ogólny stan elementów konstrukcyjnych budynku jest zadowalający. Budynek charakteryzuje się stosunkowo wysokim zapotrzebowaniem na ciepło, gdyż część przegród zewnętrznych ma niską izolacyjność termiczną. Stolarka okienna i drzwiowa wymienione na nową, w dobrym stanie technicznym Izolacja termiczna stropodachów nie jest wystarczająca. Pokrycie dachowe wymaga naprawy. 5.2 System grzewczy Instalacja wewnętrzna centralnego ogrzewania nie została zmodernizowana - brak jest zaworów regulacyjnych podpionowych oraz zaworów termostatycznych przygrzejnikowych. Izolacja termiczna przewodów w piwnicy w złym stanie technicznym, miejscowo brak izolacji. Zamontowano automatykę pogodową w węźle cieplnym. 5.3 System zaopatrzenia w c.w.u. Wewnętrzna instalacja c.w.u. jest sprawna, dostosowana do potrzeb użytkowników. Nie zakłada się żadnych dodatkowych działań modernizacyjnych instalacji wewnętrznej. L.p. 1 2 Charakterystyka stanu istniejącego Możliwe sposoby poprawy Przegrody zewnętrzne Przegrody zewnętrzne należy docieplić, zapewniając Przegrody zewnętrzne mają zbyt wysokie wartości wymagany (zgodny z WT 2014 obow. od r.) współczynnika przenikania ciepła U [W / m 2 *K] współczynnik przenikania ciepła U [W / m 2 *K] dla poszczególnych przegród budowlanych: ściana zewnętrzna stropodach wentylowany stropodach niewentylowany strop zewnętrzny (podcień) U = 0,30 U = 0,82 U = 0,66 U = 0,28 Okna w budynku wymienione na PCV. Wartość współczynnika przenikania ciepła U=1,5 W/(m2*K). Okna ściany przy ti 16 C strop nad piwnicą przy ti 16 C dach/strop/stropodach przy ti 16 C podłoga na gruncie przy ti 16 C Możliwa jest wymiana starej stolarki na bardziej szczelną o współczynniku U nie większym niż podane niżej w zależności od temperatury wewnętrznej pomieszczeń: 0 okna w ścianie przy t i 16 C 0,9 [W / m 2 *K] okna w ścianie przy t i < 16 C 1,4 [W / m 2 *K] okna połaciowe przy t i 16 C 1,1 [W / m 2 *K] okna połaciowe przy t i < 16 C 1,4 drzwi zewnętrzne wejściowe 1,3 [W / m 2 *K] [W / m2*k] okna i drzwi zewn. w przegrodach zewn. pomieszczeń nieogrz. bez wymagań 3 Wentylacja grawitacyjna Stwierdza się wystarczający strumień powietrza wentylacyjnego Montaż instalacji wentylacji mechanicznej nawiewnowywiewnej z odzyskiem ciepła (zakładana sprawność odzysku ciepła 75%) na sali gimnastycznej, w salkach: gimnatycznej i korekcyjnej wraz z pomieszczeniami zaplecza sal (szatne, umywalnie, natryski) 4 Instalacja ciepłej wody użytkowej C.w.u. przygotowywana centralnie Nie rozpatruje się modernizacji U U U U 0,20 0,25 0,15 0,30 5 System grzewczy Instalacja typu tradycyjnego o niskiej sprawności. Wymiana wewnętrznej instalacji c.o. wraz z grzejnikami i montażem urządzeń regulacyjnych

10 Szkoła Podstawowa nr 8 w Świeciu Str Wykaz usprawnień i przedsięwzięć termomodernizacyjnych wybranych do oceny efektywności na podstawie oceny stanu technicznego budynku L.p. 1 Rodzaj usprawnień lub przedsięwzięć Zmniejszenie strat ciepła przez przenikanie przez stropodach wentylowany Sposób realizacji Docieplenie stropodachu wentylowanego budynku głównego granulatem z wełny mineralnej lub celulozy (wraz z naprawą pokrycia dachowego) Zmniejszenie strat ciepła przez przenikanie przez stropodach niewentylowany Zmniejszenie strat ciepła na podgrzanie nadmiaru powietrza wentylacyjnego Podwyższenie sprawności instalacji centralnego ogrzewania Docieplenie stropodachów niewentylowanych płytami z wełny mineralnej (wraz z usunięciem istniejącej warstwy izolacji i robotami towarzyszącymi) Montaż instalacji wentylacji mechanicznej nawiewnowywiewnej z odzyskiem ciepła (zakładana sprawność odzysku ciepła 75%) na sali gimnastycznej, w salkach: gimnatycznej i korekcyjnej wraz z pomieszczeniami zaplecza sal (szatne, umywalnie, natryski) Wymiana wewnętrznej instalacji c.o. wraz z grzejnikami i montażem urządzeń regulacyjnych Uwagi dotyczące proponowanych działań termomodernizacyjnych Rozpatrywane działania termomodernizacyjne uwzględniają dostosowanie poszczególnych przegród do wymogów WT 2014 obowiązujących od r. Z uwagi na zły stan techniczny niezbędny jest demontaż istniejącego docieplenia stropodachu niewentylowanego (wełna mineralna). W obliczeniach OZC istniejące docieplenie jest uwzględnione, natomiast w analizie audytowej uwzględnia się stan po demontażu docieplenia.

11 Szkoła Podstawowa nr 8 w Świeciu Str Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego - dokumentacja wykonania kolejnych kroków algorytmu 7.1 Wskazanie rodzajów usprawnień termomodernizacyjnych dotyczących zmniejszenia zapotrzebowania budynku na ciepło L.p. Grupa usprawnień I Usprawnienia dotyczące zmniejszenia strat ciepła przez przenikanie przez przegrody budowlane oraz na ogrzanie powietrza wentylacyjnego Rodzaje usprawnień Docieplenie stropodachu wentylowanego Docieplenie stropodachu niewentylowanego Montaż wentylacji nawiewno-wywiewnej z odzyskiem ciepła na sali gimnastycznej, salkach wraz z zapleczem II Usprawnienia dotyczące zmniejszenia zapotrzebowania ciepła na przygotowanie c.w.u. Nie przewiduje się 7.2 Ocena opłacalności i wyboru usprawnień dotyczących zmniejszenia strat ciepła przez przenikanie przez przegrody i zapotrzebowania na ciepło na ogrzanie powietrza wentylacyjnego DANE L.p. Wyszczególnienie Stan obecny Stan po modernizacji 1 t w0 Obliczeniowa temperatura powietrza wewnętrznego [ C] 20 bez zmian 2 t z0 Obliczeniowa temperatura powietrza zewnętrznego [ C] -18 bez zmian 3 Sd Liczba stopniodni [dzień*k/rok] - dla przegród zewnętrznych - dla przegród zewnętrznych na klatce - dla stropu nad nie ogrzewaną piwnicą 3701 bez zmian Stała opłata miesięczna związana z dystrybucją i 4 O 0m, O 1m [zł/(mw*m-c)] przesyłem energii cieplnej 126,58 52,16 Opłata zmienna związana z dystrybucją i 5 O 0z, O 1z [zł/gj] przesyłem energii cieplnej 365, A b0, A b1 Miesięczna opłata abonamentowa [zł] 46,46 46,46

12 Szkoła Podstawowa nr 8 w Świeciu Str. 11 Ocena opłacalności i wybór wariantu zmniejszjącego straty ciepła przez przenikanie przez przegrody budowlane - stropodach wentylowany Zakłada się docieplenie stropodachu (wraz z niezbędną naprawą pokrycia dachowego) wentylowanego granulatem z wełny mineralnej lub celulozy o współczynniku przewodności λ = 0,043 W/m*K. Poszczególne proponowane warianty różnią się grubością warstwy izolacyjnej. Maksymalna wartość współczynnika przenikania ciepła U dla przegrody (stropodach) po termomodernizacji (zgodnie z WT 2014 obow. od r.) wynosi 0,15 W/(m2*K). Powierzchnia przegrody do obliczenia strat A = 2 700,7 Powierzchnia przegrody do obliczenia kosztu usprawnienia A doc = 2 700,7 L.p. Wyszczególnienie Jedn. Stan istniejący Warianty I II III 1 Grubość docieplenia [m] 0,23 0,24 0,25 2 Zwiększenie oporu cieplnego R [(m 2 *K)/W] 5,35 5,58 5,81 3 Opór cieplny R [(m 2 *K)/W] 1,22 6,57 6,80 7,04 4 Współczynnik przenikania ciepła U c [W/(m 2 *K)] 0,82 0,152 0,147 0,14 Roczne zapotrzebowanie na pokrycie 5 strat ciepła przez przenikanie [GJ/a] 706,86 131,42 126,93 122, Q 0u, Q 1u = 8, Sd A U c Zapotrzebowanie na moc na pokrycie strat przez przenikanie [MW] 0,0840 q 0u, q 1u = 10-6 A (t w0 - t zo ) U c Roczna oszczędność kosztów energii O ru =(Q 0u -Q 1u ) O z + 12 (q 0u -q 1u ) O m [zł/rok] 0,0156 0, , Cena jednostkowego usprawnienia N [zł/m 2 ] Koszt realizacji usprawnienia N u [zł] SPBT = N u / O ru [lata] 13,0 13,3 13,6 Wybrany wariant: Koszt realizacji usprawnienia: SPBT = II ,3 Podstawa wyceny kosztu realizacji usprawnienia Przyjęto ceny jednostkowe docieplenia 1m 2 stropodachu na podstawie ofert firm wykonawczych. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni przegrody.

13 Szkoła Podstawowa nr 8 w Świeciu Str. 12 Ocena opłacalności i wybór wariantu zmniejszjącego straty ciepła przez przenikanie przez przegrody budowlane - stropodach niewentylowany Zakłada się docieplenie stropodachu niewentylowanego (wraz z usunięciem istniejącej warstwy izolacji i robotami towarzyszącymi) płytami z wełny mineralnej o współczynniku przewodności λ = 0,038 W/m*K. Poszczególne proponowane warianty różnią się grubością warstwy izolacyjnej. Maksymalna wartość współczynnika przenikania ciepła U dla przegrody (stropodach) po termomodernizacji (zgodnie z WT 2014 obow. od r.) wynosi 0,15 W/(m2*K). Powierzchnia przegrody do obliczenia strat A = 1 047,8 Powierzchnia przegrody do obliczenia kosztu usprawnienia A doc = 1 047,8 L.p. Wyszczególnienie Jedn. Stan istniejący Warianty I II III 1 Grubość docieplenia [m] 0,24 0,25 0,26 2 Zwiększenie oporu cieplnego R [(m 2 *K)/W] 4,97 5,23 5,49 3 Opór cieplny R [(m 2 *K)/W] 1,52 6,49 6,75 7,02 4 Współczynnik przenikania ciepła U c [W/(m 2 *K)] 0,66 0,154 0,148 0,14 Roczne zapotrzebowanie na pokrycie 5 strat ciepła przez przenikanie [GJ/a] 219,93 51,63 49,62 47,76 6 Q 0u, Q 1u = 8, Sd A U c Zapotrzebowanie na moc na pokrycie strat przez przenikanie [MW] 0,0261 0,0061 0,0059 0,0057 q 0u, q 1u = 10-6 A (t w0 - t zo ) U c Roczna oszczędność kosztów energii 7 [zł/rok] O ru =(Q 0u -Q 1u ) O z + 12 (q 0u -q 1u ) O m 8 Cena jednostkowego usprawnienia N [zł/m 2 ] Koszt realizacji usprawnienia N u [zł] SPBT = N u / O ru [lata] 24,2 24,4 24,6 Wybrany wariant: Koszt realizacji usprawnienia: SPBT = II ,4 Podstawa wyceny kosztu realizacji usprawnienia Przyjęto ceny jednostkowe docieplenia 1m 2 stropodachu na podstawie ofert firm wykonawczych. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni przegrody.

14 Szkoła Podstawowa nr 8 w Świeciu Str. 13 Określenie optymalnego usprawnienia związanego ze zmniejszeniem zapotrzebowania na energię przez system wentylacji mechanicznej nawiewno-wywiewnej Stan istniejący Q 0w [GJ/rok] 1 538,37 q 0w [kw] 107,01 Stan po modernizacji Q 1w [GJ/rok] 321,87 q 1w [kw] 91,46 O rw = zł/rok ( Q 0w - Q 1w ) * O z + 12 * O m * ( q 0w - q 1w ) Opis usprawnienia termomodernizacyjnego Montaż instalacji wentylacji mechanicznej nawiewno-wywiewnej z odzyskiem ciepła (zakładana sprawność odzysku ciepła 75%) na sali gimnastycznej, w salkach: gimnatycznej i korekcyjnej wraz z pomieszczeniami zaplecza sal (szatne, umywalnie, natryski) Q 1w q 1w Q w q w Ο rw N w SPBT GJ/rok kw GJ/rok kw zł/rok zł lata 321,87 91, ,50 15, ,7 Wartość N w przyjęto na podstawie ofert firm wykonawczych Montaż instalacji wentylacji mechanicznej nawiewno-wywiewnej z odzyskiem ciepła (zakładana sprawność odzysku ciepła 75%) na sali gimnastycznej, w salkach: gimnatycznej i korekcyjnej wraz z pomieszczeniami zaplecza sal (szatne, umywalnie, natryski) kpl (wg kosztorysu)

15 Szkoła Podstawowa nr 8 w Świeciu Str. 14 Zestawienie optymalnych usprawnień i przedsięwzięć termomodernizacyjnych w kolejności rosnącej wartości SPBT L.p. Rodzaj i zakres usprawnienia termomodernizacyjnego albo wariantu przedsięwzięcia termomodernizacyjnego Planowany koszt robót [zł] SPBT [lata] Wykonanie instalacji wentylacji mechanicznej z odzyskiem ciepła na sali gimnastycznej i salkach wraz zapleczem ,7 2 Docieplenie stropodachu wentylowanego ,3 3 Docieplenie stropodachu niewentylowanego ,4 Uwagi:

16 Szkoła Podstawowa nr 8 w Świeciu Str Ocena i wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego poprawiającego sprawność systemu grzewczego Przewiduje się następujące usprawnienia poprawiające sprawność systemu grzewczego i dostosowujące instalacje do aktualnych wymagań technicznych: Wymiana wewnętrznej instalacji c.o. wraz z grzejnikami i montażem urządzeń regulacyjnych Zmiana współczynników sprawności związane z wprowadzeniem proponowanych usprawnień Rodzaje ulepszeń termomodernizacyjnych Wartości sprawności składowych η oraz współczynników w Wytwarzanie ciepła - bez zmian Przesyłanie ciepła - wykonanie nowych, zaizolowanych przewodów instalacji η g = 0,95 0,95 η d = 0,90 0,96 Regulacja systemu grzewczego i wykorzystanie - wymiana wewnętrznej instalacji wraz z grzejnikami i montażem urządzeń regulacyjnych η e = 0,77 0,89 Akumulacja ciepła - bez zmian η s = 1,00 1,00 Uwzględnienie przerw na ogrzewanie w okresie tygodnia - bez zmian w t = 0,85 0,85 Uwzględnienie przerw na ogrzewanie w ciągu doby - bez zmian w d = 0,95 0,95 Sprawność całkowita systemu grzewczego η g *η d *η e *η s = 0,66 0,81 Ocena proponowanego przedsięwzięcia L.p. Wyszczególnienie Jedn. Stan istniejący Stan po modernizacji 1 Sezonowe zapotrzebowanie budynku na ciepło Q 0co [GJ/rok] 3282,86 2 Całkowita sprawność systemu grzewczego η 0,66 0,812 3 Uwzględnienie przerw tygodniowych 0,85 0,85 4 Uwzglednienie przerw dobowych 0,95 0,95 5 Oszczędność kosztów energii Q rco 6 Koszt przedsięwzięcia N co 7 SPBT Podstawa wyceny kosztu realizacji usprawnienia (wg bazy cen BISTYP) [zł/rok] [zł] [lata] ,5 Wymiana wewnętrznej instalacji c.o. wraz z grzejnikami i montażem urządzeń regulacyjnych kpl

17 Szkoła Podstawowa nr 8 w Świeciu Str Wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego Niniejszy rozdział obejmuje: - określenie wariantów przedsięwzięć termomodernizacyjnych - ocenę wariantów przedsięwzięć termomodernizacyjnych pod względem spełnienia wymagań ustawowych - wskazanie optymalnego wriantu przedsięwzięcia termomodernizacyjnego Określenie wariantów przedsięwzięć termomodernizacyjnych Rozpatruje się następujące warianty: W A R I A N T Y ZAKRES PRAC Modernizacja instalacji c.o. X X X X Wykonanie instalacji wentylacji mechanicznej z odzyskiem ciepła na sali gimnastycznej i salkach wraz zapleczem X X X X Docieplenie stropodachu wentylowanego X X X X Docieplenie stropodachu niewentylowanego X X X X

18 Szkoła Podstawowa nr 8 w Świeciu Str Obliczenie oszczędności kosztów dla wariantów przedsięwzięcia termomodernizacyjnego warianty q co Q co wg obl. c.o. c.w.u. c.o. + c.w.u. η wd wt Q co *wd*wt / η Opłata c.o. q cwu Q cwu Opłata c.w.u. q co + q cwu Q co + Q cwu Opłata c.o. + c.w.u. DQ co+cwu Oszczędn. - MW GJ/rok GJ/rok zł/rok MW GJ/rok zł/rok MW GJ/rok zł/rok GJ/rok zł , ,70 0,812 0,95 0, , ,56 0, , ,51 0, , , ,97 2 0, ,85 0,812 0,95 0, , ,49 0, , ,51 0, , , ,04 3 0, ,35 0,812 0,95 0, , ,45 0, , ,51 0, , , ,08 4 0, ,86 0,812 0,95 0, , ,31 0, , ,51 0, , , ,22 istniejący 0, ,86 0,658 0,95 0, , ,53 0, , ,51 0, , ,04 - wybrany wariant optymalny

19 16% całkowitych kosztów 2 lata oszczędności Szkoła Podstawowa nr 8 w Świeciu Str Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego L.p. Wariant przedsięwzięcia termomodernizacyjnego Planowane koszty całkowite Roczne oszczędności kosztów energii Procentowa oszczędność zapotrzebowania na energię Planowana kwota środków własnych i kwota kredytu 20% kredytu Premia termomodernizacyjna* - zł zł % zł % zł zł zł , , , c.o , ,97 60,6 0 0, , , , ,94 0 0, c.o , ,04 56, , , , c.o. c.o , , , ,22 44,5 17,2 0 0, ,00 0 0, , , , , ,80 - wybrany wariant optymalny - wysokość premii termomodernizacyjnej (wartość minimalna) dla poszczególnych wariantów * - nie dotyczy buydnków będących własnością Skarbu Państwa Wymagane zmniejszenie rocznego zapotrzebowania na energię: a) co najmniej 10% - jeżeli modernizuje się wyłącznie system grzewczy b) co najmniej 15% - jeżeli po 1984 r. przeprowadzono modernizację systemu grzewczego c) co najmniej 25% - w pozostałych budynkach Zmniejszenie rocznych strat energii, co najmniej o 25% Zmniejszenie rocznych kosztów pozyskania ciepła, co najmniej o 20% Zmiana źródła energii na źródło odnawialne lub zastoswanie wysokosprawnej kogeneracji

20 Szkoła Podstawowa nr 8 w Świeciu Str Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji 8.1 Opis robót W ramach wskazanego wariantu przedsięwzięcia termomodernizacyjnego należy wykonać następujące prace: L.p. Opis poszczególnych działań Planowany koszt przedsięwzięcia Montaż instalacji wentylacji mechanicznej nawiewno-wywiewnej z odzyskiem ciepła (zakładana 1 sprawność odzysku ciepła 75%) na sali gimnastycznej, w salkach: gimnatycznej i korekcyjnej wraz z ,00 zł pomieszczeniami zaplecza sal (szatne, umywalnie, natryski) 2 Docieplenie stropodachu wentylowanego (wraz z robotami towarzyszącymi) granulatem z wełny mineralnej lub celulozy gr. minimum 24 cm o współczynniku przewodzenia ciepła λ=0,043 W/m*K ,00 zł Docieplenie stropodachu niewentylowanego (wraz z usunięciem istniejącej warstwy izolacji i robotami 3 towarzyszącymi) płytami z wełny mineralnej o gr. 25 cm o współczynniku przewodzenia ciepła λ=0, ,00 zł W/m*K 4 Wymiana wewnętrznej instalacji c.o. wraz z grzejnikami i montażem urządzeń regulacyjnych ,00 zł Koszt wykonania dokumentacji technicznych oraz audytu energetycznego ,00 zł 8.2 Charakterystyka finansowa wariantu optymalnego Kalkulowany koszt robót: Udział środków własnych Inwestora Kredyt bankowy (przed odliczeniem premii termomodernizacyjnej) Wysokość premii termomodernizacyjnej* ,00 zł - zł ,00 zł ,94 zł * - nie dotyczy budynków będących własnością Skarbu Państwa 8.3 Dalsze działanie Inwestora Złożenie wniosku kredytowego i podpisanie umowy kredytowej Wybór projektanta i wykonawcy robót, podpisanie umów Realizacja prac budowlanych, odbiór techniczny - proces budowlany Wystąpienie o premię termomodernizacyjną Zmiana umowy z dostawcą ciepła w związku ze zmniejszonym zapotrzebowaniem ciepła i mocy Ocena rezultatów termomodernizacji po pierwszym sezonie grzewczym

21 Szkoła Podstawowa nr 8 w Świeciu Str. 20 Załączniki do audytu 1. Załącznik nr 1a, 1b Obliczenie współczynników przenikania przegród 2. Załącznik nr 2 Obliczenie strumienia powietrza wentylacyjnego 3. Załącznik nr 3 Zestawienie opłat jednostkowych 4. Załącznik nr 4 Określenie sprawności systemu grzewczego w stanie istniejącym 5. Załącznik nr 5 i 6 Obliczenie zapotrzebowania na ciepło i moc cieplną na potrzeby przygotowania ciepłej wody użytkowej 6. Załącznik nr 7 Obliczenie efektu ekologicznego - redukcja emisji 7. Załącznik nr 8 Wydruk komputerowy obliczeń programu Audytor OZC 6.6 Pro dla stanu istniejącego i poszczególnych wariantów termomodernizacji 8 Załącznik nr 9 Rysunki

22 Szkoła Podstawowa nr 8 w Świeciu Str. 21 Obliczenie współczynników przenikania ciepła przegród przed termomodernizacją Załącznik nr 1a Nr Typ przegrody Opis warstw Grubość λ R [m] [W/m*K] [m 2 *K/W] U [W/m 2 *K] 1 ściana zewnętrzna - styropian 0,10 0,04 2,50 - tynk cem.-wapienny 0,02 0,82 0,02 - gazobeton 0,12 0,233 0,52 - żelbet 0,24 1,7 0,14 - tynk cem.-wapienny 0,02 0,82 0,02 R i + R e = 0,17 Razem: 3,36 2 stropodach - pustka powietrzna 0,45 0 0,00 wentylowany - wełna mineralna - 50% sprawności 0,10 0,06 0,83 - strop "żerański" 0,26 0 0,18 - tynk cem.-wapienny 0,02 0,82 0,02 R i + R e = 0,19 Razem: 1,22 0,30 0,82 3 stropodach - papa asfaltowa 0,006 0,18 0,03 niewentylowany - wełna mineralna - 50% sprawności 0,16 0,06 1,33 - papa asfaltowa 0,003 0,18 0,02 - blacha 0, ,00 R i + R e = 0,14 Razem: 1,52 4 strop zewnętrzny - terakota 0,01 1,05 0,01 (podcień) - wylewka betonowa 0,05 1 0,05 - płyty pilśniowe porowate 0,03 0,05 0,60 - strop "żerański" 0,26 0 0,18 - tynk cem.-wapienny 0,015 0,82 0,02 - styropian 0,1 0,04 2,50 R i + R e = 0,21 Razem: 3,57 0,66 0,28

23 Szkoła Podstawowa nr 8 w Świeciu Str. 22 Obliczenie współczynników przenikania ciepła przegród po termomodernizacji Załącznik nr 1b Nr Typ przegrody Opis warstw Grubość λ R [m] [W/m*K] [m 2 *K/W] U [W/m 2 *K] 1 ściana zewnętrzna - - styropian 0,10 0,04 2,50 - tynk cem.-wapienny 0,02 0,82 0,02 - gazobeton 0,12 0,233 0,52 - żelbet 0,24 1,7 0,14 - tynk cem.-wapienny 0,02 0,82 0,02 R i + R e = 0,17 Razem: 3,36 2 stropodach - pustka powietrzna 0,45 wentylowany - wełna mineralna 0,24 0,043 5,58 - wełna mineralna - 50% sprawności 0,10 0,06 0,83 - strop "żerański" 0,26 0 0,18 - tynk cem.-wapienny 0,02 0,82 0,02 R i + R e = 0,19 Razem: 6,80 0,30 0,15 stropodach niewentylowany - papa asfaltowa 0,006 0,18 0,03 - wełna mineralna 0,25 0,038 6,58 - blacha 0,001 58,00 0,00 R i + R e = 0,14 Razem: 6,75 0,15 4 strop zewnętrzny - (podcień) - terakota 0,01 1,05 0,01 - wylewka betonowa 0,05 1,00 0,05 - płyty pilśniowe porowate 0,03 0,05 0,60 - strop "żerański" 0,26 0,00 0,18 - tynk cem.-wapienny 0,02 0,82 0,02 - styropian 0,10 0,04 2,50 R i + R e = 0,21 Razem: 3,57 0,28 - nowa warstwa izolacji

24 Szkoła Podstawowa nr 8 w Świeciu Str. 23 Załącznik nr 2 Obliczenie strumienia powietrza wentylacyjnego w pomieszczeniach wentylowanych grawitacyjnie L.p. Pomieszczenia Liczba osób Norma Strumień powietrza wentylacyjnego [m 3 /h] [m 3 /h] 1 Pomieszczenia przeznaczone na pobyt ludzi Ogółem Vnorm=Ψ Ze względu na warunki higieniczne zakłada się minimalny strumień powietrza wentylacyjnego w pomieszczeniach w ilości 1,0 wym/h oraz 0,5 wym/h w pomieszczeniach pomocniczych, co w przypadku rozpatrywanego budynku daje wartość m3/h, co jest wartością większą. Strumień powietrza wentylacyjnego (przyjęty do obliczeń audytowych)

25 Szkoła Podstawowa nr 8 w Świeciu Str. 24 Zestawienie jednostkowych opłat Załącznik nr 3 Centralne z sieci Taryfa energetyczna (w cenach brutto) Jednostka Stan istniejący Po modernizacji opłata stala (za moc zamówioną i za przesył) [zł / MW] 11636, ,5 opłata zmienna (za ciepło i za przesył) [zł / GJ] 46,5 46,5 opłata abonamentowa [zł] 0,0 0,0

26 Szkoła Podstawowa nr 8 w Świeciu Str. 25 Określenie sprawności systemu grzewczego w stanie istniejącym Załącznik nr 4 Uwzględnienie przerw na ogrzewanie w okresie tygodnia Uwzględnienie przerw na ogrzewanie w ciągu doby w t = 0,85 w d = 0,95 Ogrzewanie 5 dni w tygodniu Ogrzewanie 16 godzin dziennie Centralne z sieci Wytwarzanie ciepła η g = 0,95 Węzeł ciepłowniczy kompaktowy bez obudowy - powyżej 300 kw Ogrzewanie centralne wodne z lokalnego źródła ciepła Przesyłanie ciepła η d = 0,90 usytuowanego w ogrzewanym budynku, z zaizolowanymi przewodami, armaturą i urządzeniami, które są zainstalowane w przestrzeni ogrzewanej Regulacja i wywarzanie η e = 0,77 Akumulacja ciepła η s = 1,00 Sprawność całkowita systemu η g *η d *η e *η s = η tot = 0,66 Ogrzewanie wodne z grzejnikami członowymi lub płytowymi w przypadku regulacji centralnej, bez automatycznej regulacji miejscowej System ogrzewczy bez zbiornika buforowego Procentowy udział źródła w systemie ogrzewania 100%

27 Szkoła Podstawowa nr 8 w Świeciu Str. 26 Załącznik nr 5 Obliczenie zapotrzebowania na ciepło i moc cieplną na potrzeby przygotowania ciepłej wody użytkowej Liczba mieszkańców ( użytkowników) U = 955 osób Jednostkowe dobowe zapotrzebowanie na ciepłą wodę dla 1 użytkownika V os = 0,008 m 3 /d Średnie dobowe zapotrzebowanie budynku na ciepła wodę V dśr = 7,64 m 3 /d Współczynnik nierównomierności godzinowej N h = 9,32 * U -0,244 1,75 Średnie godzinowe zapotrzebowanie na ciepła wodę V hśr = 0,42 m 3 /h Maksymalne godzinowe zapotrzebowanie na ciepłą wodę V hmax = V hśr * N h 0,74 m 3 /h Zapotrzebowanie na ciepło na podgrzanie 1m 3 wody Q cwj = 0,19 GJ/m 3 Obliczeniowa moc cieplna q cw = V hśr * Q cwj * ,96 kw Roczne zużycie c.w.u V cw = V dśr * ,60 m 3 Zapotrzebowanie na ciepło dla przygotowania c.w.u. wg zał ,53 GJ Koszt przygotowania c.w.u O rcw = Q cw *O z + 12*q cw *O m ,51 zł Cena wody zimnej W z = 2,46 zł/m 3 Koszt wody zimnej O w = V cw * W z 6 859,96 zł Całkowity koszt roczny c.w.u ,47 zł Średni koszt 1m 3 c.w.u 11,07 zł/m 3

28 Szkoła Podstawowa nr 8 w Świeciu Str. 27 Załącznik nr 6 Obliczenie zapotrzebowania na ciepło na potrzeby przygotowania ciepłej wody użytkowej Charakterystyka systemu Jednostka Stan istniejący Stan po modernizacji ciepło właściwe wody c w kj/kg*k 4,19 4,19 gęstość wody ρ kg/dm jednostkowe dobowe zapotrzebowanie na wodę V wi l/m 2 *dzień 0,80 0,80 jednostka odniesienia - powierzchnia ogrzewana A f m temperatura wody ciepłej w podgrzewaczu Θ cw C temperatura wody zimnej Θo C współczynnik korekcyjny ze wzgl. na przerwy w użytkowaniu k R - 0,55 0,55 czas użytkowania t R doba roczne zapotrzebowanie ciepła użytkowego Qw,nd=V Wi *A f *c w *ρ*(θw-θ o )*k R *t R /3600 kwh/rok , ,9 sprawność wytwarzania ciepła η W,g - 0,91 0,91 sprawność przesyłu ciepłej wody η W,d - 0,60 0,60 sprawność akumulacji ηw,s - 1,00 1,00 sprawność sezonowa wykorzystania η W,e - 1,00 1,00 sprawność całkowita η W,tot - 0,55 0,55 roczne zapotrzebowanie ciepła końcowego Q K,W kwh/a , ,51 roczne zapotrzebowanie ciepła końcowego Q K,W GJ/a 399,5 399,5

29 Szkoła Podstawowa nr 8 w Świeciu Str. 28 Załącznik. Nr 7 EFEKT EKOLOGICZNY redukcja emisji zanieczyszczeń w wyniku realizacji inwestycji Założenia do obliczeń: Efekt ekologiczny związany z realizacją inwestycji obliczono zgodnie z metodologią programu KAWKA III realizowanego przez Wojewódzki Fundusz Ochrony Środowiska i Gospodarki Wodnej w Toruniu Istniejące źródło ciepła / rodzaj paliwa Opis Stan przed realizacją Stan po realizacji Ciepło z miejskiej sieci ciepłowniczej. Paliwo węgiel kamienny Ciepło z miejskiej sieci ciepłowniczej. Paliwo węgiel kamienny Roczne obliczeniowe zużycie energii do ogrzewania i przygotowania c.w.u. w budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] 4426, ,27 Stan przed Zmniejszenie Wskaźnik emisji Stan po realizacji L.p. Zanieczyszczenie realizacją emisji Redukcja miano ilość [Mg/rok] [Mg/rok] [Mg/rok] [%] 1 pył PM2,5 g/gj 72 0, , , ,57% 2 Pył PM10 g/gj 76 0, , , ,57% 3 SO 2 g/gj 900 3, , , ,57% 4 NO x g/gj 180 0, , , ,57% 5 CO 2 kg/gj 93,74 414, , , ,57% 6 benzo(a)piren mg/gj 13 0, , , ,57%

30 Szkoła Podstawowa nr 8 w Świeciu Str. 29 Wyniki - Ogólne Podstawowe informacje: Nazwa projektu: Budynek użyteczności publiczne - stan istniejący Szkoła Podstawowa nr 8 im. K. Ecksteina Miejscowość: Świecie Adres: ul. Jana Pawła II 8 Projektant: mgr inż. Tomasz Wróbel Data obliczeń: Środa 3 Lutego :17 Dane klimatyczne: Strefa klimatyczna: II Projektowa temperatura zewnętrzna e : -18 C Średnia roczna temperatura zewnętrzna m,e : 7,9 C Stacja meteorologiczna: Bydgoszcz Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku A H : 7204,0 m 2 Kubatura ogrzewana budynku V H : 26302,2 m 3 Projektowa strata ciepła przez przenikanie T : W Projektowa wentylacyjna strata ciepła V : W Całkowita projektowa strata ciepła : W Nadwyżka mocy cieplnej RH : 0 W Projektowe obciążenie cieplne budynku HL : W Wskaźniki i współczynniki strat ciepła: Wskaźnik HL odniesiony do powierzchni HL,A : 74,4 W/m2 Wskaźnik HL odniesiony do kubatury HL,V : 20,4 W/m3 Wyniki obliczeń sezonowego zapotrzebowania na energię wg PN-EN ISO Sezonowe zapotrzebowanie na energię na ogrzewanie Strumień powietrza wentylacyjnego-ogrzewanie V v,h : 31708,4 m 3 /h Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : 3282,86 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : kwh/rok Wskaźnik zapotrzebowania - ogrzewanie EA H : 455,7 MJ/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EA H : 126,6 kwh/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 124,8 MJ/(m 3 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 34,7 kwh/(m 3 rok) Strona 1 Audytor OZC SANKOM Sp. z o.o.

31 Szkoła Podstawowa nr 8 w Świeciu Str. 30 Wyniki - Bilans zapotrzebowania na energię na ogrzewanie wg normy PN-EN ISO Bilans energii cieplnej - W sezonie Qve 4 165, QH,nd 3 282, QD 1 986, Qg 556, Qiw Energia cieplna [GJ] Qsol , Qint , QD Qiw Qg Qve Qsol Qint QH,nd Bil Miesiąc L d,m T em,m Q D Q iw Q g Q ve H,gn Q sol Q int Q H,nd dni C GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok Styczeń 31-0,7 291,07 0,00 58,56 595,26 0,962 28,36 328,02 602,23 Luty 28-0,0 253,93 0,00 54,52 574,99 0,960 38,27 296,27 562,24 Marzec 31 0,0 281,13 0,00 58,56 574,99 0,940 81,02 328,02 530,17 Kwiecień 30 6,6 181,36 0,00 51,91 383,87 0, ,29 317,44 255,63 Maj 31 14,2 79,47 0,00 46,92 163,78 0, ,55 328,02 53,83 Czerwiec 30 14,5 72,79 0,00 38,90 155,09 0, ,37 317,44 47,67 Lipiec 31 17,3 36,39 0,00 39,17 75,37 0, ,14 328,02 10,17 Sierpień 31 16,4 48,52 0,00 34,67 100,49 0, ,33 328,02 19,45 Wrzesień 30 11,0 120,89 0,00 34,13 256,45 0,697 95,36 317,44 123,79 Październik 31 8,1 166,10 0,00 40,19 340,43 0,833 54,43 328,02 228,09 Listopad 30 5,2 200,60 0,00 45,40 424,41 0,911 31,20 317,44 352,66 Grudzień 31 1,9 254,15 0,00 53,64 519,97 0,948 20,95 328,02 496,93 W sezonie 365 7,9 1986,39 0,00 556, ,10 0, , , ,86 Strona 2

32 Szkoła Podstawowa nr 8 w Świeciu Str. 31 Wyniki - Zestawienie strat energii cieplnej wg normy PN-EN ISO Szczegółowe zestawienie strat energii cieplnej Stropodach wentylowany 12,5 % Ściana zewnętrzna przy gruncie 2 % Ściana zewnętrzna 4,6 % Podłoga na gruncie 4 % Podłoga w piwnicy 2,3 % Strop zewnętrzny 0,1 % Dach 3,9 % Okno zewnętrzne 7,9 % Drzwi zewnętrzne 0,6 % Ciepło na wentylację 62,1 % 0,6 % Drzwi zewnętrzne 7,9 % Okno zewnętrzne 3,9 % Dach 4 % Podłoga na gruncie 2,3 % Podłoga w piwnicy 0,1 % Strop zewnętrzny 12,5 % Stropodach wentylowany 2 % Ściana zewnętrzna przy gruncie 4,6 % Ściana zewnętrzna 62,1 % Ciepło na wentylację Opis GJ/Rok kwh/rok % Drzwi zewnętrzne 42, ,6 Okno zewnętrzne 531, ,9 Dach 261, ,9 Podłoga na gruncie 265, ,0 Podłoga w piwnicy 154, ,3 Strop zewnętrzny 4, ,1 Stropodach wentylowany 841, ,5 Ściana zewnętrzna przy gruncie 136, ,0 Ściana zewnętrzna 305, ,6 Ciepło na wentylację 4165, ,1 Razem 6709, ,0 Strona 3

33 Wyniki - Zestawienie zysków energii cieplnej wg normy PN-EN ISO Szczegółowe zestawienie zysków energii cieplnej Zyski od słońca 21,8 % Zyski wewnętrzne 78,2 % 21,8 % Zyski od słońca 78,2 % Zyski wewnętrzne Opis GJ/Rok kwh/rok % Zyski od słońca 1079, ,8 Zyski wewnętrzne 3862, ,2 Razem ,0 Strona ,42 Szkoła Podstawowa nr 8 w Świeciu Str. 32

34 Szkoła Podstawowa nr 8 w Świeciu Str. 33 Wyniki - Zestawienie przegród Symbol Opis R U A Q T Q Tu Q sol m 2 K/W W/m 2 K m 2 GJ/rok GJ/rok GJ/rok DZ Drzwi zewnętrzne 2,600 46,87 42,66 50,12 OKNO Okno w pomieszeniach 1, ,42 531, ,15 PG Podłoga na gruncie 2,876 0, ,69 195,05 PG_SALA Podłoga na gruncie w sali gimnastycznej 2,983 0, ,88 70,49 PP Podłoga w piwnicy 2,876 0, ,43 154,37 SG Ściana przy gruncie 1,503 0, ,53 136,69 STR_ZEW Strop zewnętrzny (podcień) 3,568 0,280 39,44 4,21 STRN Stropodach niewentylowany 1,523 0, ,75 261,94 STRW Stropodach wentylowany 1,222 0, ,69 841,92 SZ Ściana zewnętrzna 3,363 0, ,34 305,54 Strona 5

35 Szkoła Podstawowa nr 8 w Świeciu Str. 34 Wyniki - Zestawienie pomieszczeń Symbol Opis int,h A V HL Typ konstr. n min V min C m 2 m 3 W 1/h m 3 /h 1 Pom. pomocnicze z oknem 1 16,0 727, , Ciężka 0, ,9 10 Sala lekcyjna 10 20,0 3707, , Ciężka 1, ,8 20 Sala gimnastyczna 20,0 896, , Ciężka 2, ,4 100 Sala lekcyjna ,0 1871,8 6083, Ciężka 1, ,4 Strona 6

36 Szkoła Podstawowa nr 8 w Świeciu Str. 35 Wyniki - Ogólne Podstawowe informacje: Nazwa projektu: Budynek użyteczności publiczne - wariant III Szkoła Podstawowa nr 8 im. K. Ecksteina Miejscowość: Świecie Adres: ul. Jana Pawła II 8 Projektant: mgr inż. Tomasz Wróbel Data obliczeń: Środa 3 Lutego :19 Dane klimatyczne: Strefa klimatyczna: II Projektowa temperatura zewnętrzna e : -18 C Średnia roczna temperatura zewnętrzna m,e : 7,9 C Stacja meteorologiczna: Bydgoszcz Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku A H : 7204,0 m 2 Kubatura ogrzewana budynku V H : 26302,2 m 3 Projektowa strata ciepła przez przenikanie T : W Projektowa wentylacyjna strata ciepła V : W Całkowita projektowa strata ciepła : W Nadwyżka mocy cieplnej RH : 0 W Projektowe obciążenie cieplne budynku HL : W Wskaźniki i współczynniki strat ciepła: Wskaźnik HL odniesiony do powierzchni HL,A : 72,2 W/m2 Wskaźnik HL odniesiony do kubatury HL,V : 19,8 W/m3 Wyniki obliczeń sezonowego zapotrzebowania na energię wg PN-EN ISO Sezonowe zapotrzebowanie na energię na ogrzewanie Strumień powietrza wentylacyjnego-ogrzewanie V v,h : 28144,0 m 3 /h Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : 2066,35 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : kwh/rok Wskaźnik zapotrzebowania - ogrzewanie EA H : 286,8 MJ/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EA H : 79,7 kwh/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 78,6 MJ/(m 3 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 21,8 kwh/(m 3 rok) Strona 1 Audytor OZC SANKOM Sp. z o.o.

37 Szkoła Podstawowa nr 8 w Świeciu Str. 36 Wyniki - Ogólne Podstawowe informacje: Nazwa projektu: Budynek użyteczności publiczne - wariant II Szkoła Podstawowa nr 8 im. K. Ecksteina Miejscowość: Świecie Adres: ul. Jana Pawła II 8 Projektant: mgr inż. Tomasz Wróbel Data obliczeń: Środa 3 Lutego :19 Dane klimatyczne: Strefa klimatyczna: II Projektowa temperatura zewnętrzna e : -18 C Średnia roczna temperatura zewnętrzna m,e : 7,9 C Stacja meteorologiczna: Bydgoszcz Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku A H : 7204,0 m 2 Kubatura ogrzewana budynku V H : 26302,2 m 3 Projektowa strata ciepła przez przenikanie T : W Projektowa wentylacyjna strata ciepła V : W Całkowita projektowa strata ciepła : W Nadwyżka mocy cieplnej RH : 0 W Projektowe obciążenie cieplne budynku HL : W Wskaźniki i współczynniki strat ciepła: Wskaźnik HL odniesiony do powierzchni HL,A : 62,7 W/m2 Wskaźnik HL odniesiony do kubatury HL,V : 17,2 W/m3 Wyniki obliczeń sezonowego zapotrzebowania na energię wg PN-EN ISO Sezonowe zapotrzebowanie na energię na ogrzewanie Strumień powietrza wentylacyjnego-ogrzewanie V v,h : 28144,0 m 3 /h Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : 1516,85 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : kwh/rok Wskaźnik zapotrzebowania - ogrzewanie EA H : 210,6 MJ/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EA H : 58,5 kwh/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 57,7 MJ/(m 3 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 16,0 kwh/(m 3 rok) Strona 1 Audytor OZC SANKOM Sp. z o.o.

38 Szkoła Podstawowa nr 8 w Świeciu Str. 37 Wyniki - Ogólne Podstawowe informacje: Nazwa projektu: Budynek użyteczności publiczne - wariant I Szkoła Podstawowa nr 8 im. K. Ecksteina Miejscowość: Świecie Adres: ul. Jana Pawła II 8 Projektant: mgr inż. Tomasz Wróbel Data obliczeń: Środa 3 Lutego :20 Dane klimatyczne: Strefa klimatyczna: II Projektowa temperatura zewnętrzna e : -18 C Średnia roczna temperatura zewnętrzna m,e : 7,9 C Stacja meteorologiczna: Bydgoszcz Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku A H : 7204,0 m 2 Kubatura ogrzewana budynku V H : 26302,2 m 3 Projektowa strata ciepła przez przenikanie T : W Projektowa wentylacyjna strata ciepła V : W Całkowita projektowa strata ciepła : W Nadwyżka mocy cieplnej RH : 0 W Projektowe obciążenie cieplne budynku HL : W Wskaźniki i współczynniki strat ciepła: Wskaźnik HL odniesiony do powierzchni HL,A : 59,6 W/m2 Wskaźnik HL odniesiony do kubatury HL,V : 16,3 W/m3 Wyniki obliczeń sezonowego zapotrzebowania na energię wg PN-EN ISO Sezonowe zapotrzebowanie na energię na ogrzewanie Strumień powietrza wentylacyjnego-ogrzewanie V v,h : 28144,0 m 3 /h Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : 1352,70 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : kwh/rok Wskaźnik zapotrzebowania - ogrzewanie EA H : 187,8 MJ/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EA H : 52,2 kwh/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 51,4 MJ/(m 3 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 14,3 kwh/(m 3 rok) Strona 1 Audytor OZC SANKOM Sp. z o.o.

39 Szkoła Podstawowa nr 8 w Świeciu Str. 38 Wyniki - Bilans zapotrzebowania na energię na ogrzewanie wg normy PN-EN ISO Bilans energii cieplnej - W sezonie Qve 2 868, QH,nd 1 352,7 QD 1 092, Qg 556, Qiw Qsol , Energia cieplna [GJ] Qint ,15 QD Qiw Qg Qve Qsol Qint QH,nd Bil Miesiąc L d,m T em,m Q D Q iw Q g Q ve H,gn Q sol Q int Q H,nd dni C GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok Styczeń 31-0,7 160,98 0,00 58,56 410,83 0,952 28,36 328,02 290,98 Luty 28-0,0 140,40 0,00 54,52 396,79 0,952 38,27 296,27 273,31 Marzec 31 0,0 155,44 0,00 58,56 396,79 0,922 81,02 328,02 233,60 Kwiecień 30 6,6 99,86 0,00 51,91 264,47 0, ,29 317,44 78,86 Maj 31 14,2 43,02 0,00 46,92 112,10 0, ,55 328,02 8,13 Czerwiec 30 14,5 39,34 0,00 38,90 106,09 0, ,37 317,44 6,53 Lipiec 31 17,3 19,42 0,00 39,17 51,31 0, ,14 328,02 0,12 Sierpień 31 16,4 25,89 0,00 34,67 68,42 0, ,33 328,02 0,79 Wrzesień 30 11,0 66,15 0,00 34,13 176,26 0,612 95,36 317,44 23,93 Październik 31 8,1 91,32 0,00 40,19 234,40 0,777 54,43 328,02 68,88 Listopad 30 5,2 110,59 0,00 45,40 292,54 0,883 31,20 317,44 140,60 Grudzień 31 1,9 140,40 0,00 53,64 358,70 0,934 20,95 328,02 226,97 W sezonie 365 7,9 1092,81 0,00 556, ,70 0, , , ,70 Strona 2

40 Szkoła Podstawowa nr 8 w Świeciu Str. 39 Wyniki - Zestawienie strat energii cieplnej wg normy PN-EN ISO Szczegółowe zestawienie strat energii cieplnej Stropodach wentylowany 3,3 % Ściana zewnętrzna przy gruncie 3 % Ściana zewnętrzna 6,8 % Podłoga na gruncie 5,9 % Podłoga w piwnicy 3,4 % Strop zewnętrzny 0,1 % Dach 1,3 % Okno zewnętrzne 11,8 % Drzwi zewnętrzne 0,9 % Ciepło na wentylację 63,5 % 0,9 % Drzwi zewnętrzne 11,8 % Okno zewnętrzne 1,3 % Dach 5,9 % Podłoga na gruncie 3,4 % Podłoga w piwnicy 0,1 % Strop zewnętrzny 3,3 % Stropodach wentylowany 3 % Ściana zewnętrzna przy gruncie 6,8 % Ściana zewnętrzna 63,5 % Ciepło na wentylację Opis GJ/Rok kwh/rok % Drzwi zewnętrzne 42, ,9 Okno zewnętrzne 531, ,8 Dach 59, ,3 Podłoga na gruncie 265, ,9 Podłoga w piwnicy 154, ,4 Strop zewnętrzny 4, ,1 Stropodach wentylowany 151, ,3 Ściana zewnętrzna przy gruncie 136, ,0 Ściana zewnętrzna 305, ,8 Ciepło na wentylację 2868, ,5 Razem 4519, ,0 Strona 3

41 Wyniki - Zestawienie zysków energii cieplnej wg normy PN-EN ISO Szczegółowe zestawienie zysków energii cieplnej Zyski od słońca 21,8 % Zyski wewnętrzne 78,2 % 21,8 % Zyski od słońca 78,2 % Zyski wewnętrzne Opis GJ/Rok kwh/rok % Zyski od słońca 1079, ,8 Zyski wewnętrzne 3862, ,2 Razem ,0 Strona ,42 Szkoła Podstawowa nr 8 w Świeciu Str. 40

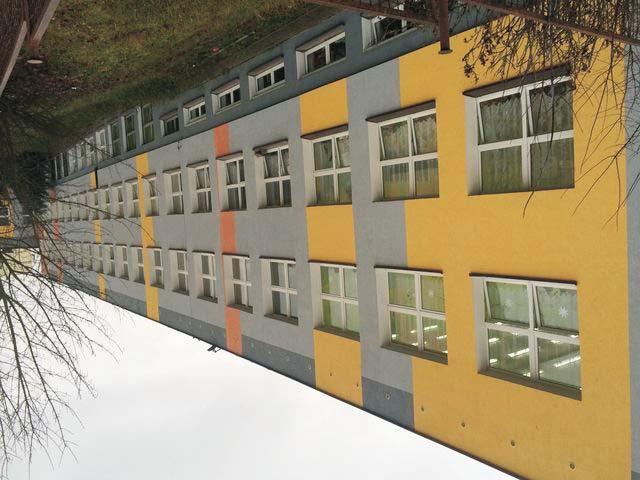

42 Szkoła Podstawowa nr 8 w Świeciu Str. 41

43 Szkoła Podstawowa nr 8 w Świeciu Str. 42
