1 ML5520/21 instrukcja obługi

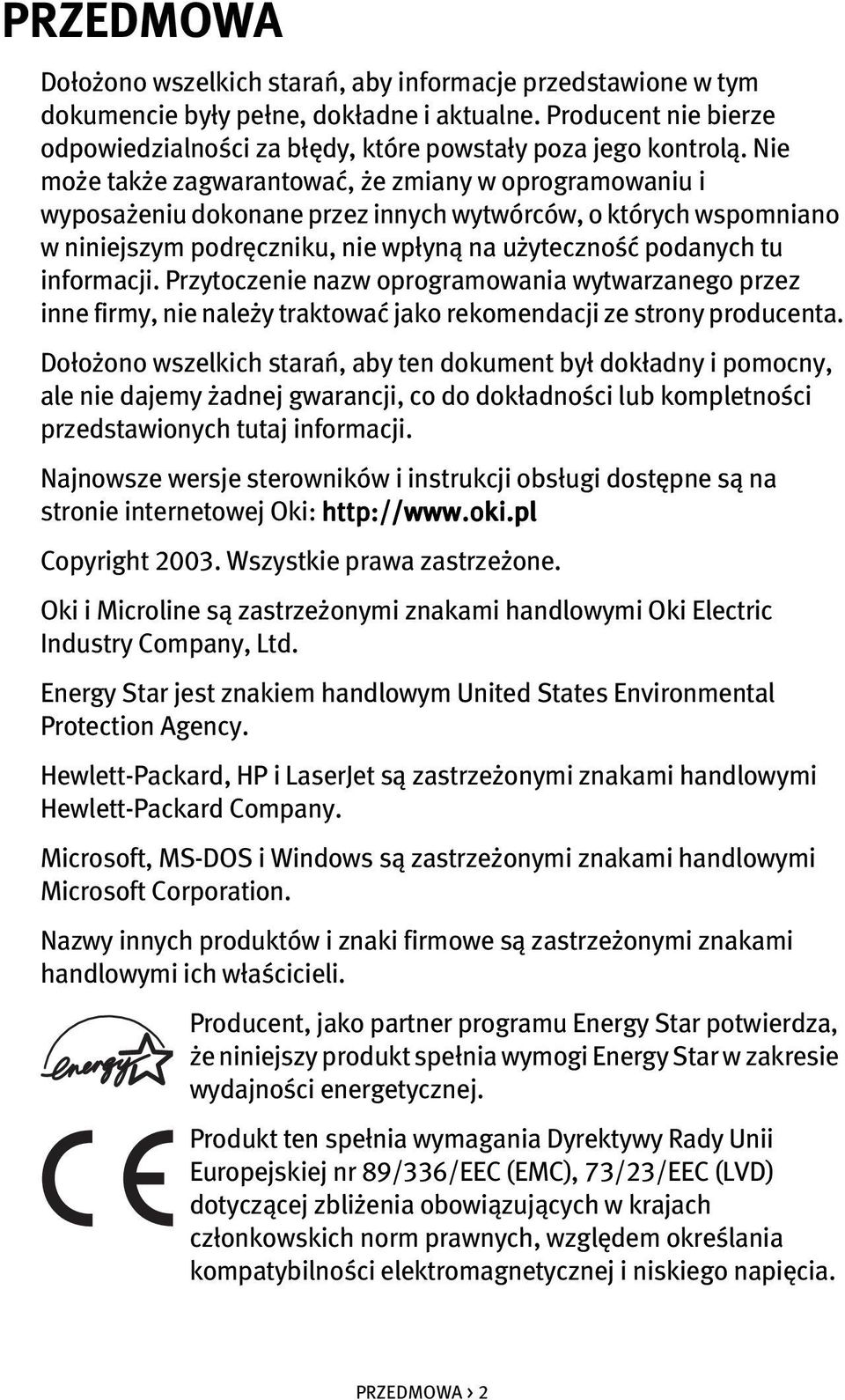

2 PRZEDMOWA Dołożono wszelkich starań, aby informacje przedstawione w tym dokumencie były pełne, dokładne i aktualne. Producent nie bierze odpowiedzialności za błędy, które powstały poza jego kontrolą. Nie może także zagwarantować, że zmiany w oprogramowaniu i wyposażeniu dokonane przez innych wytwórców, o których wspomniano w niniejszym podręczniku, nie wpłyną na użyteczność podanych tu informacji. Przytoczenie nazw oprogramowania wytwarzanego przez inne firmy, nie należy traktować jako rekomendacji ze strony producenta. Dołożono wszelkich starań, aby ten dokument był dokładny i pomocny, ale nie dajemy żadnej gwarancji, co do dokładności lub kompletności przedstawionych tutaj informacji. Najnowsze wersje sterowników i instrukcji obsługi dostępne są na stronie internetowej Oki: Copyright Wszystkie prawa zastrzeżone. Oki i Microline są zastrzeżonymi znakami handlowymi Oki Electric Industry Company, Ltd. Energy Star jest znakiem handlowym United States Environmental Protection Agency. Hewlett-Packard, HP i LaserJet są zastrzeżonymi znakami handlowymi Hewlett-Packard Company. Microsoft, MS-DOS i Windows są zastrzeżonymi znakami handlowymi Microsoft Corporation. Nazwy innych produktów i znaki firmowe są zastrzeżonymi znakami handlowymi ich właścicieli. Producent, jako partner programu Energy Star potwierdza, że niniejszy produkt spełnia wymogi Energy Star w zakresie wydajności energetycznej. Produkt ten spełnia wymagania Dyrektywy Rady Unii Europejskiej nr 89/336/EEC (EMC), 73/23/EEC (LVD) dotyczącej zbliżenia obowiązujących w krajach członkowskich norm prawnych, względem określania kompatybilności elektromagnetycznej i niskiego napięcia. PRZEDMOWA > 2

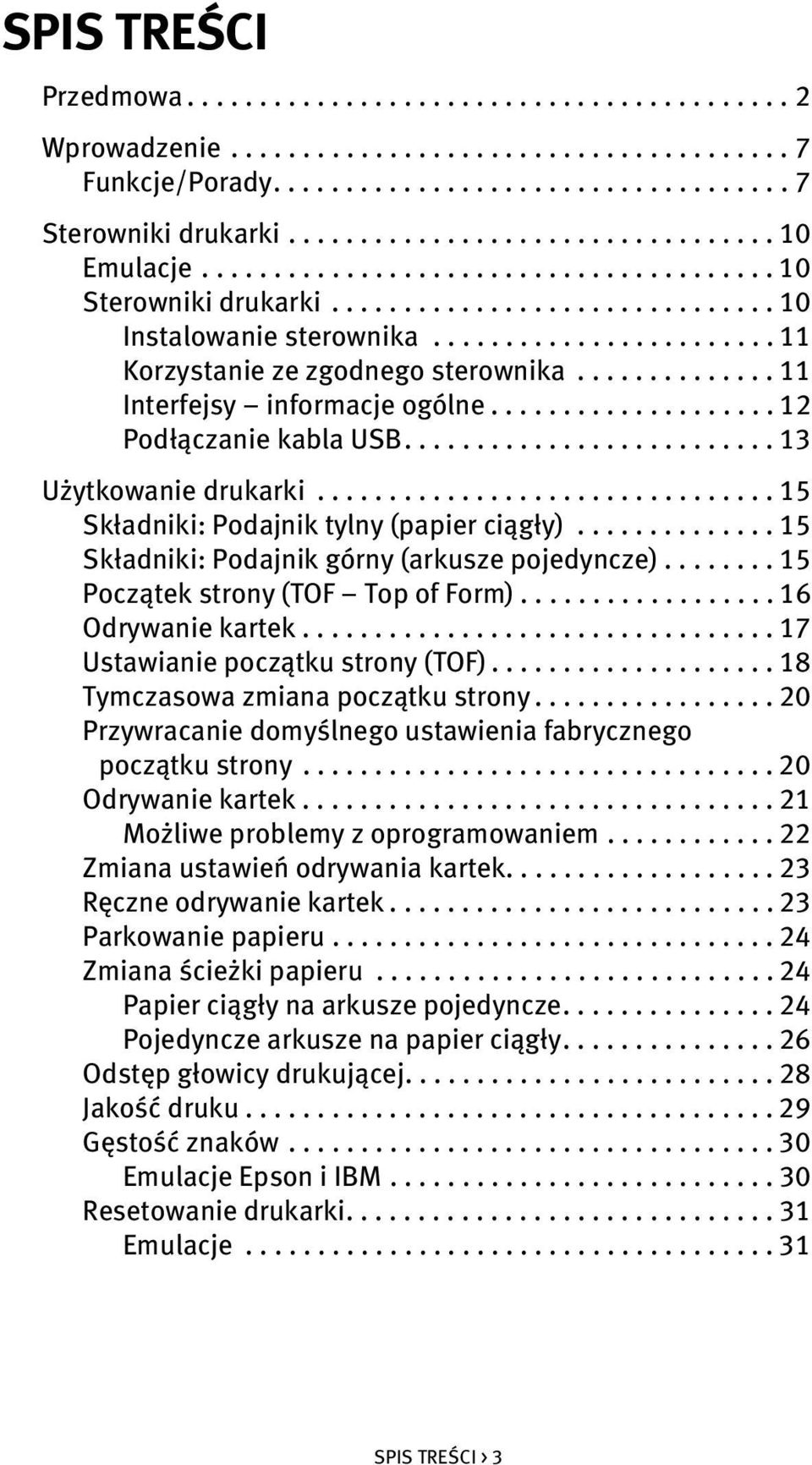

3 SPIS TREŚCI Przedmowa Wprowadzenie Funkcje/Porady Sterowniki drukarki Emulacje Sterowniki drukarki Instalowanie sterownika Korzystanie ze zgodnego sterownika Interfejsy informacje ogólne Podłączanie kabla USB Użytkowanie drukarki Składniki: Podajnik tylny (papier ciągły) Składniki: Podajnik górny (arkusze pojedyncze) Początek strony (TOF Top of Form) Odrywanie kartek Ustawianie początku strony (TOF) Tymczasowa zmiana początku strony Przywracanie domyślnego ustawienia fabrycznego początku strony Odrywanie kartek Możliwe problemy z oprogramowaniem Zmiana ustawień odrywania kartek Ręczne odrywanie kartek Parkowanie papieru Zmiana ścieżki papieru Papier ciągły na arkusze pojedyncze Pojedyncze arkusze na papier ciągły Odstęp głowicy drukującej Jakość druku Gęstość znaków Emulacje Epson i IBM Resetowanie drukarki Emulacje SPIS TREŚCI > 3

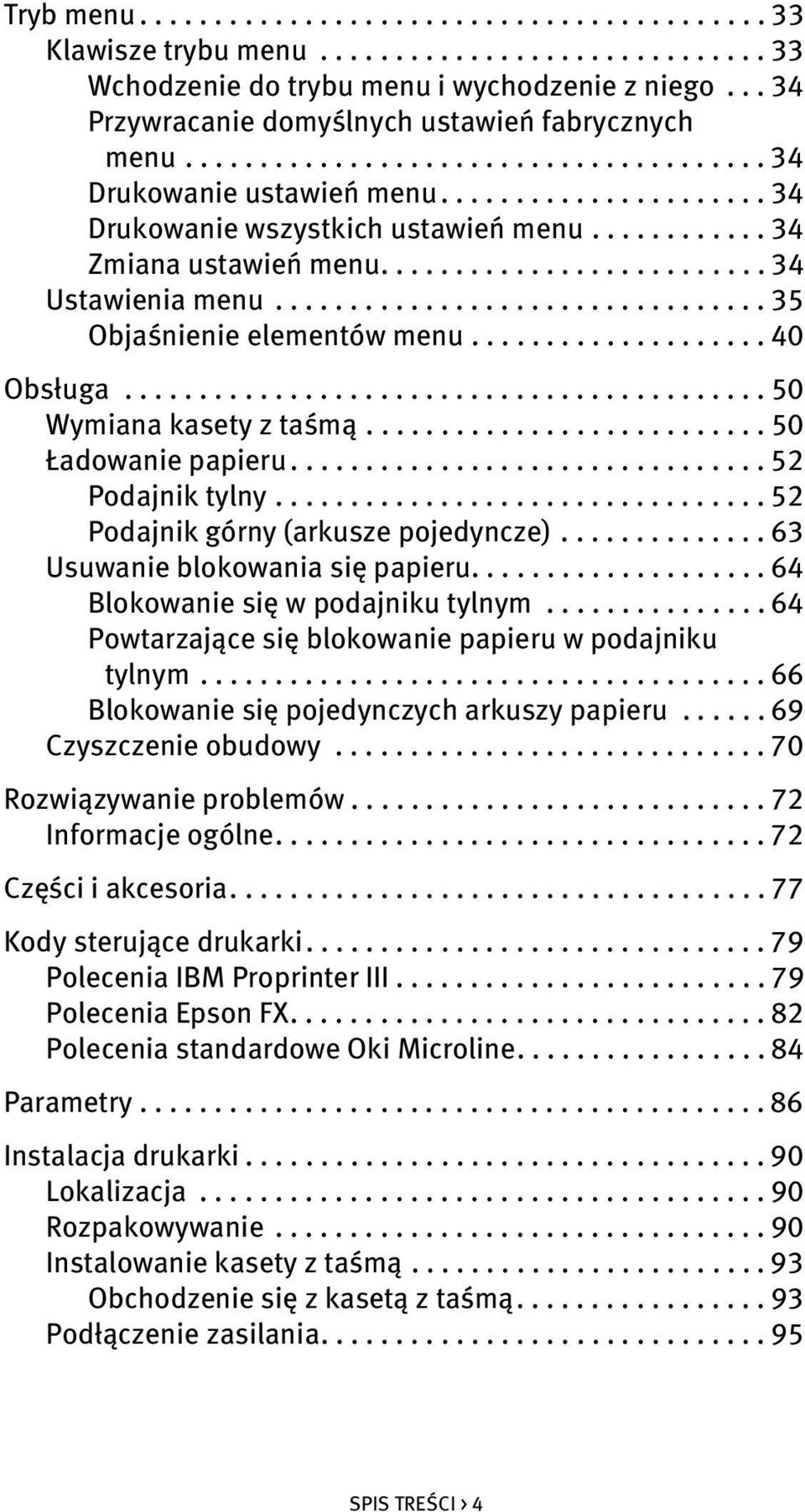

4 Tryb menu Klawisze trybu menu Wchodzenie do trybu menu i wychodzenie z niego Przywracanie domyślnych ustawień fabrycznych menu Drukowanie ustawień menu Drukowanie wszystkich ustawień menu Zmiana ustawień menu Ustawienia menu Objaśnienie elementów menu Obsługa Wymiana kasety z taśmą Ładowanie papieru Podajnik tylny Podajnik górny (arkusze pojedyncze) Usuwanie blokowania się papieru Blokowanie się w podajniku tylnym Powtarzające się blokowanie papieru w podajniku tylnym Blokowanie się pojedynczych arkuszy papieru Czyszczenie obudowy Rozwiązywanie problemów Informacje ogólne Części i akcesoria Kody sterujące drukarki Polecenia IBM Proprinter III Polecenia Epson FX Polecenia standardowe Oki Microline Parametry Instalacja drukarki Lokalizacja Rozpakowywanie Instalowanie kasety z taśmą Obchodzenie się z kasetą z taśmą Podłączenie zasilania SPIS TREŚCI > 4

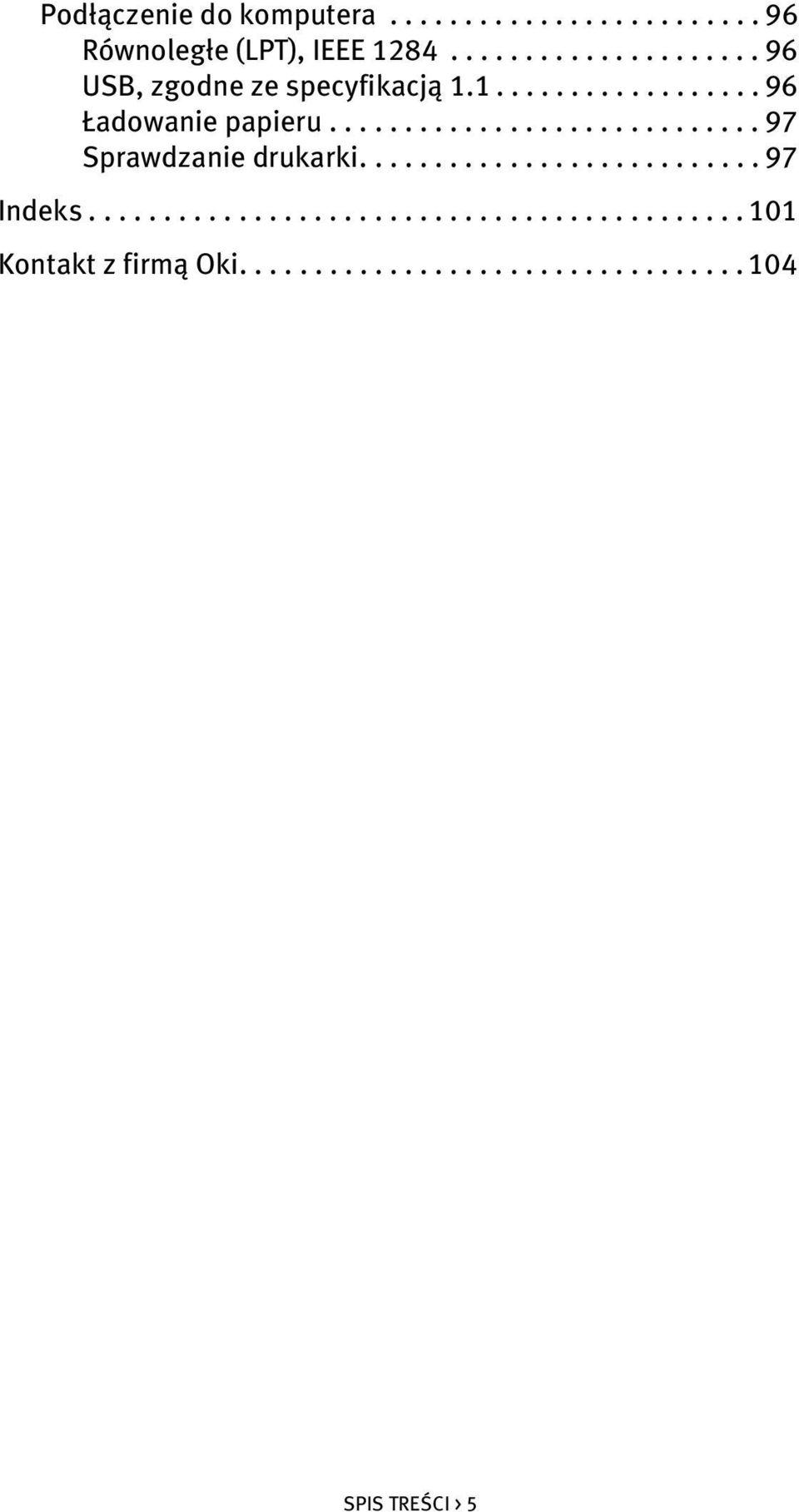

5 Podłączenie do komputera Równoległe (LPT), IEEE USB, zgodne ze specyfikacją Ładowanie papieru Sprawdzanie drukarki Indeks Kontakt z firmą Oki SPIS TREŚCI > 5

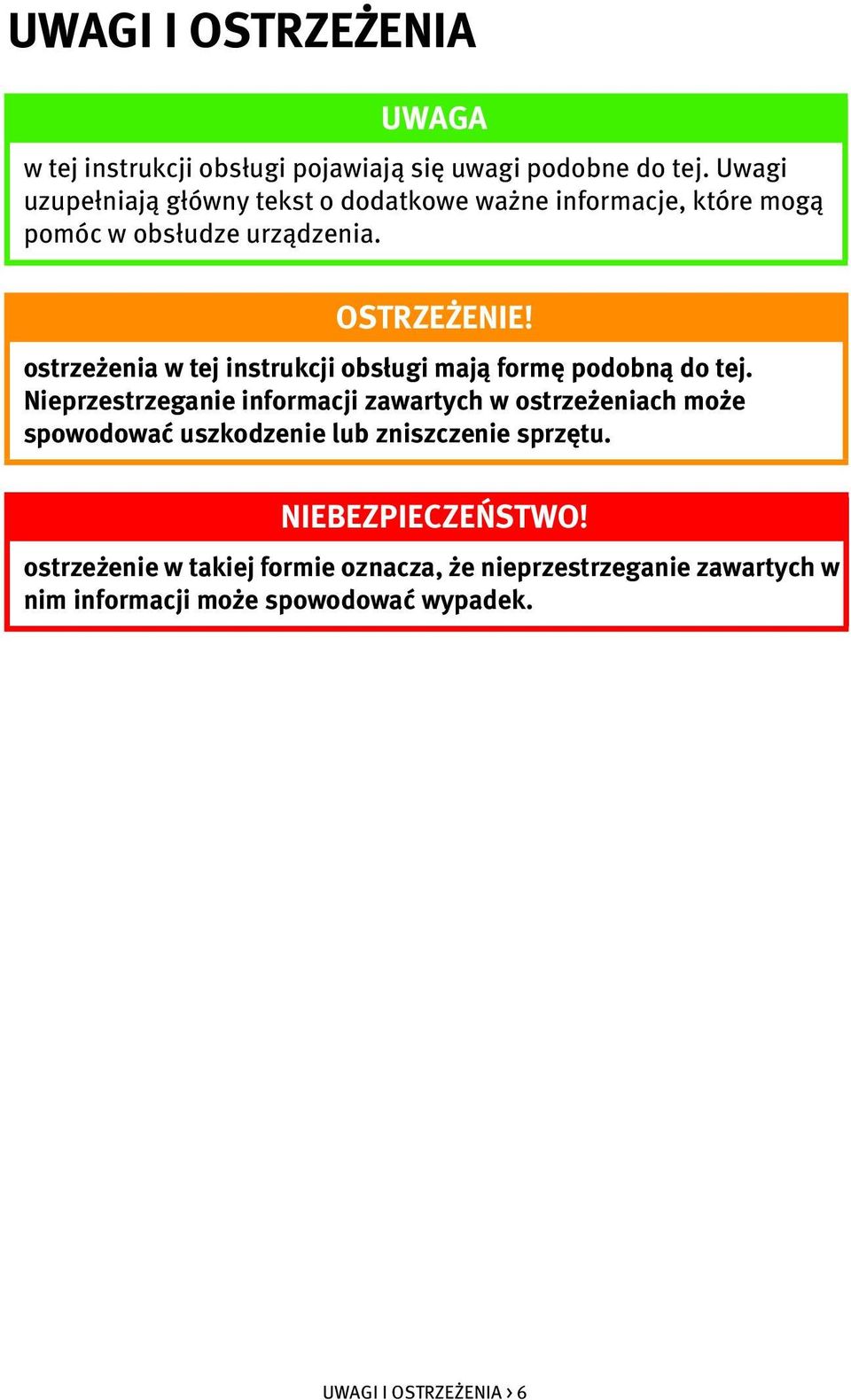

6 UWAGI I OSTRZEŻENIA UWAGA w tej instrukcji obsługi pojawiają się uwagi podobne do tej. Uwagi uzupełniają główny tekst o dodatkowe ważne informacje, które mogą pomóc w obsłudze urządzenia. OSTRZEŻENIE! ostrzeżenia w tej instrukcji obsługi mają formę podobną do tej. Nieprzestrzeganie informacji zawartych w ostrzeżeniach może spowodować uszkodzenie lub zniszczenie sprzętu. NIEBEZPIECZEŃSTWO! ostrzeżenie w takiej formie oznacza, że nieprzestrzeganie zawartych w nim informacji może spowodować wypadek. UWAGI I OSTRZEŻENIA > 6

7 WPROWADZENIE l l l l Wyjątkowo niezawodne działanie i trwałość: Średni czas międzyawaryjny wynosi godzin przy czasie pracy pod obciążeniem 25% i zaczernieniu strony 35%. Zaawansowana obsługa papieru, wbudowany pchający podajnik tylny z możliwością odrywania kartek bez marginesu. Bardzo duże parametry szybkości drukowania: l Tryb roboczy o dużej szybkości (HSD High Speed Draft) 507 znaków na sekundę l Tryb użytkowy: 380 znaków na sekundę l Tryb o jakości zbliżonej do listowej (NLQ) 95 znaków na sekundę l Tryb roboczy o superdużej szybkości (SSD Super Speed Draft) 570 znaków na sekundę Ta solidna i trwała drukarka 9-igłowa odpowiada wymaganiom pracy w trudnych warunkach. FUNKCJE/PORADY Odrywanie kartek Funkcja odrywania kartek umożliwia odrywanie kartek z papieru ciągłego bez marnowania papieru i konieczności ustawiania drukarki. Gdy drukowanie się kończy, funkcja odrywania kartek powoduje automatyczne przesunięcie papieru w celu wyrównania perforacji z paskiem odrywania (umieszczonym pod osłoną dostępu) po ustalonym w menu czasie. Papier pozostaje w położeniu odrywania kartek, aż do momentu, gdy drukarka otrzyma kolejne dane. Następnie papier cofa się, umożliwiając drukowanie. Funkcja ta wymaga włączenia. WPROWADZENIE > 7

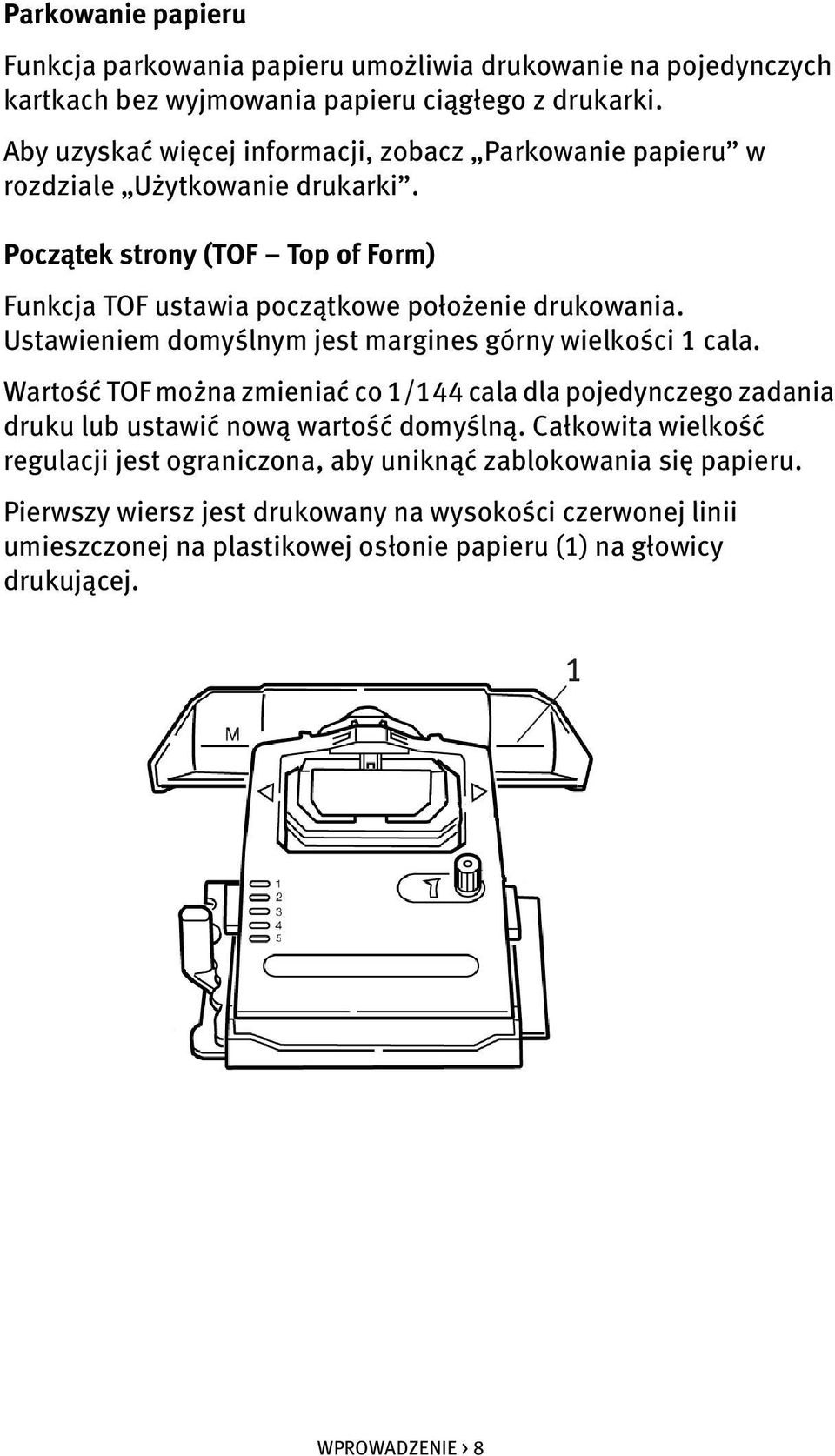

8 Parkowanie papieru Funkcja parkowania papieru umożliwia drukowanie na pojedynczych kartkach bez wyjmowania papieru ciągłego z drukarki. Aby uzyskać więcej informacji, zobacz Parkowanie papieru w rozdziale Użytkowanie drukarki. Początek strony (TOF Top of Form) Funkcja TOF ustawia początkowe położenie drukowania. Ustawieniem domyślnym jest margines górny wielkości 1 cala. Wartość TOF można zmieniać co 1/144 cala dla pojedynczego zadania druku lub ustawić nową wartość domyślną. Całkowita wielkość regulacji jest ograniczona, aby uniknąć zablokowania się papieru. Pierwszy wiersz jest drukowany na wysokości czerwonej linii umieszczonej na plastikowej osłonie papieru (1) na głowicy drukującej. 1 WPROWADZENIE > 8

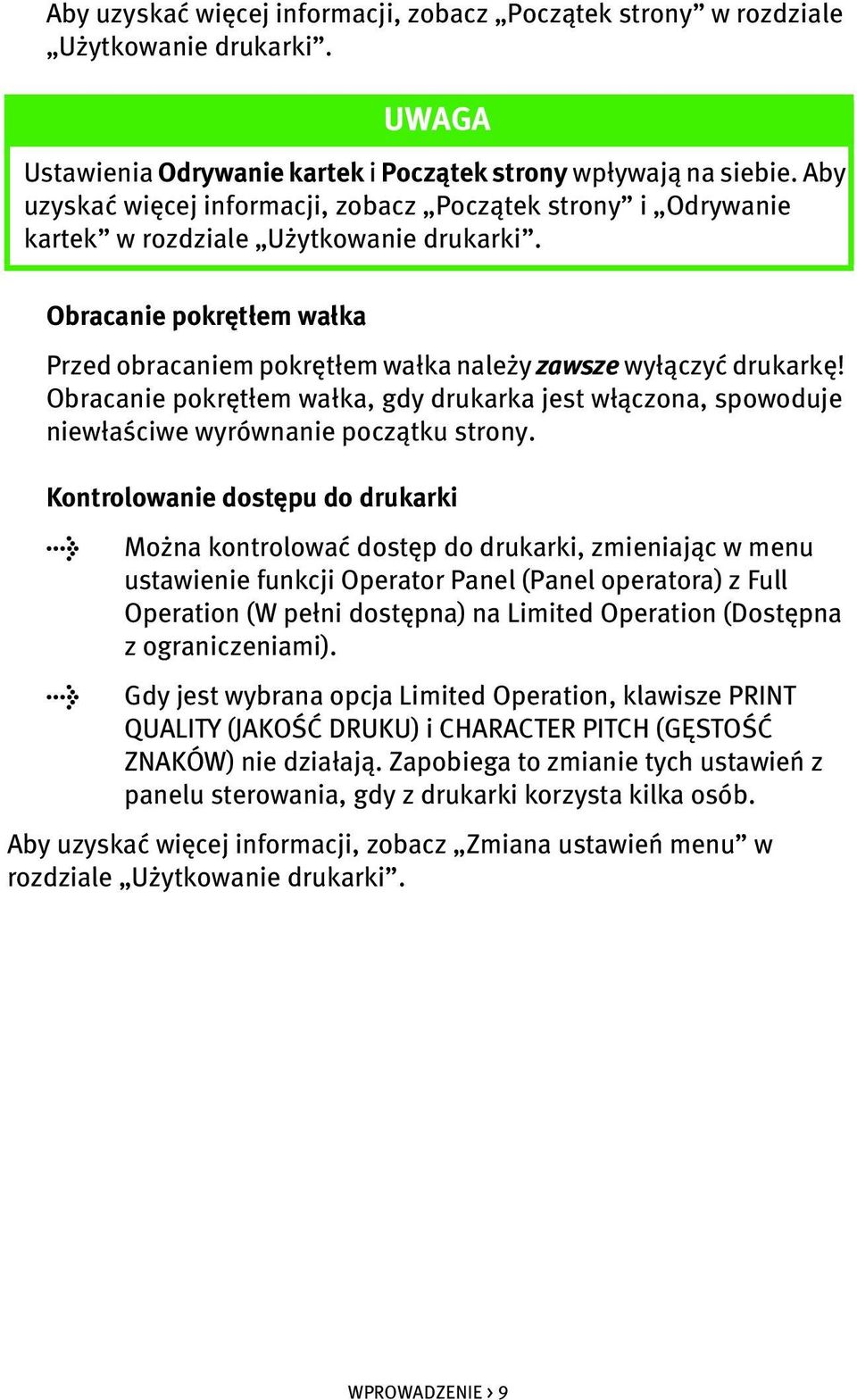

9 Aby uzyskać więcej informacji, zobacz Początek strony w rozdziale Użytkowanie drukarki. UWAGA Ustawienia Odrywanie kartek i Początek strony wpływają na siebie. Aby uzyskać więcej informacji, zobacz Początek strony i Odrywanie kartek w rozdziale Użytkowanie drukarki. Obracanie pokrętłem wałka Przed obracaniem pokrętłem wałka należy zawsze wyłączyć drukarkę! Obracanie pokrętłem wałka, gdy drukarka jest włączona, spowoduje niewłaściwe wyrównanie początku strony. Kontrolowanie dostępu do drukarki l Można kontrolować dostęp do drukarki, zmieniając w menu ustawienie funkcji Operator Panel (Panel operatora) z Full Operation (W pełni dostępna) na Limited Operation (Dostępna z ograniczeniami). l Gdy jest wybrana opcja Limited Operation, klawisze PRINT QUALITY (JAKOŚĆ DRUKU) i CHARACTER PITCH (GĘSTOŚĆ ZNAKÓW) nie działają. Zapobiega to zmianie tych ustawień z panelu sterowania, gdy z drukarki korzysta kilka osób. Aby uzyskać więcej informacji, zobacz Zmiana ustawień menu w rozdziale Użytkowanie drukarki. WPROWADZENIE > 9

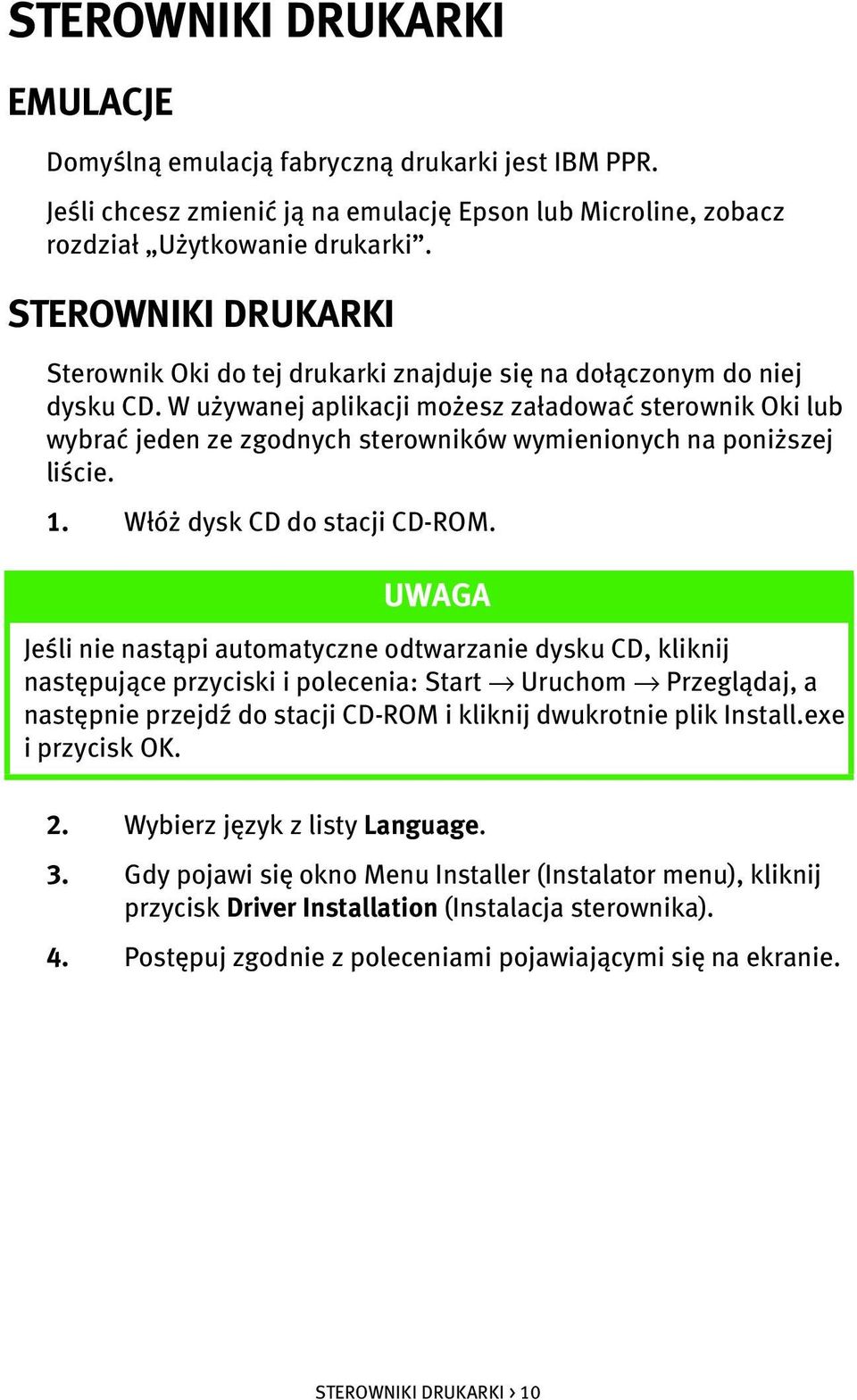

10 STEROWNIKI DRUKARKI EMULACJE Domyślną emulacją fabryczną drukarki jest IBM PPR. Jeśli chcesz zmienić ją na emulację Epson lub Microline, zobacz rozdział Użytkowanie drukarki. STEROWNIKI DRUKARKI Sterownik Oki do tej drukarki znajduje się na dołączonym do niej dysku CD. W używanej aplikacji możesz załadować sterownik Oki lub wybrać jeden ze zgodnych sterowników wymienionych na poniższej liście. 1. Włóż dysk CD do stacji CD-ROM. UWAGA Jeśli nie nastąpi automatyczne odtwarzanie dysku CD, kliknij następujące przyciski i polecenia: Start Uruchom Przeglądaj, a następnie przejdź do stacji CD-ROM i kliknij dwukrotnie plik Install.exe i przycisk OK. 2. Wybierz język z listy Language. 3. Gdy pojawi się okno Menu Installer (Instalator menu), kliknij przycisk Driver Installation (Instalacja sterownika). 4. Postępuj zgodnie z poleceniami pojawiającymi się na ekranie. STEROWNIKI DRUKARKI > 10

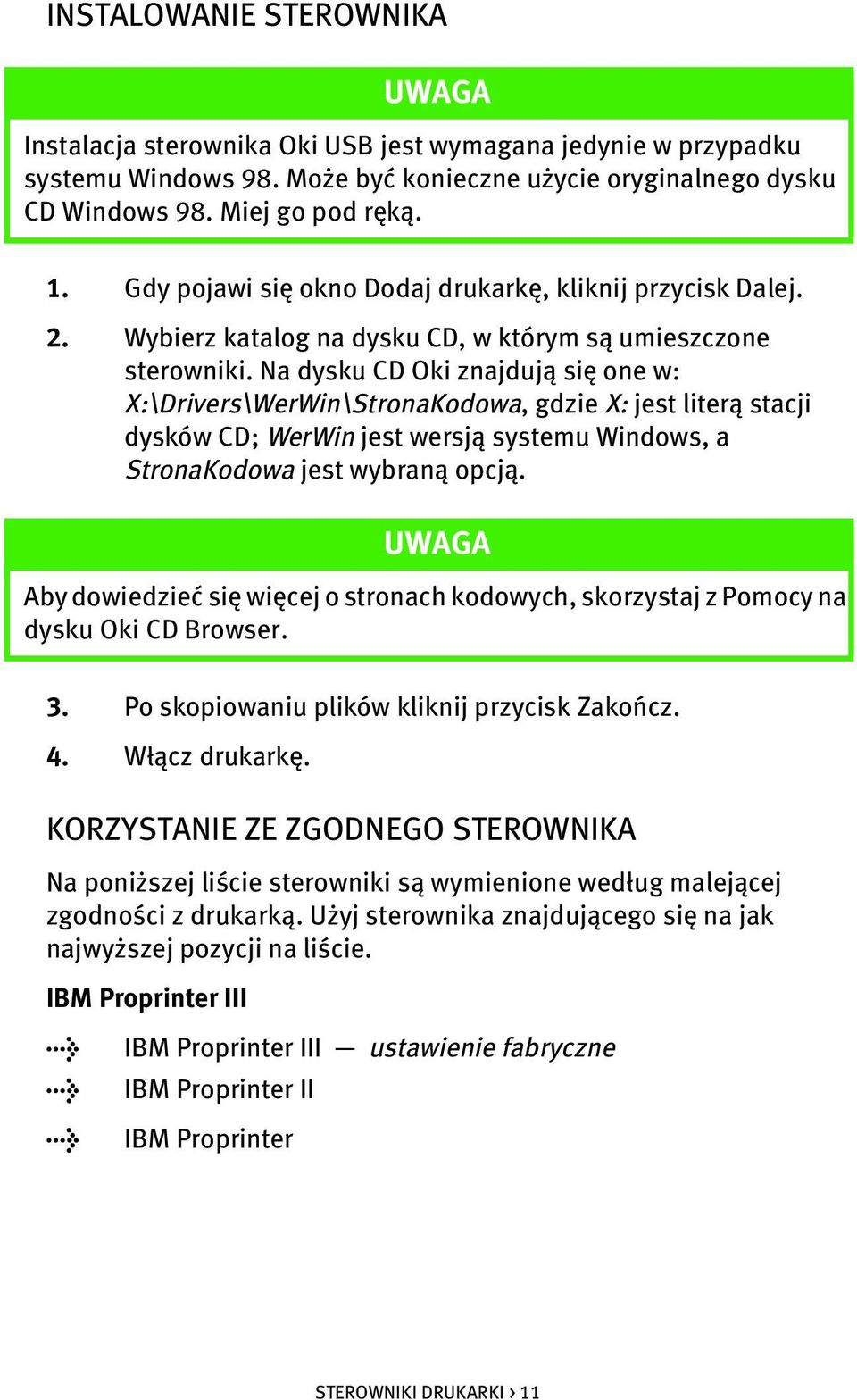

11 INSTALOWANIE STEROWNIKA UWAGA Instalacja sterownika Oki USB jest wymagana jedynie w przypadku systemu Windows 98. Może być konieczne użycie oryginalnego dysku CD Windows 98. Miej go pod ręką. 1. Gdy pojawi się okno Dodaj drukarkę, kliknij przycisk Dalej. 2. Wybierz katalog na dysku CD, w którym są umieszczone sterowniki. Na dysku CD Oki znajdują się one w: X:\Drivers\WerWin\StronaKodowa, gdzie X: jest literą stacji dysków CD; WerWin jest wersją systemu Windows, a StronaKodowa jest wybraną opcją. UWAGA Aby dowiedzieć się więcej o stronach kodowych, skorzystaj z Pomocy na dysku Oki CD Browser. 3. Po skopiowaniu plików kliknij przycisk Zakończ. 4. Włącz drukarkę. KORZYSTANIE ZE ZGODNEGO STEROWNIKA Na poniższej liście sterowniki są wymienione według malejącej zgodności z drukarką. Użyj sterownika znajdującego się na jak najwyższej pozycji na liście. IBM Proprinter III l l l IBM Proprinter III ustawienie fabryczne IBM Proprinter II IBM Proprinter STEROWNIKI DRUKARKI > 11

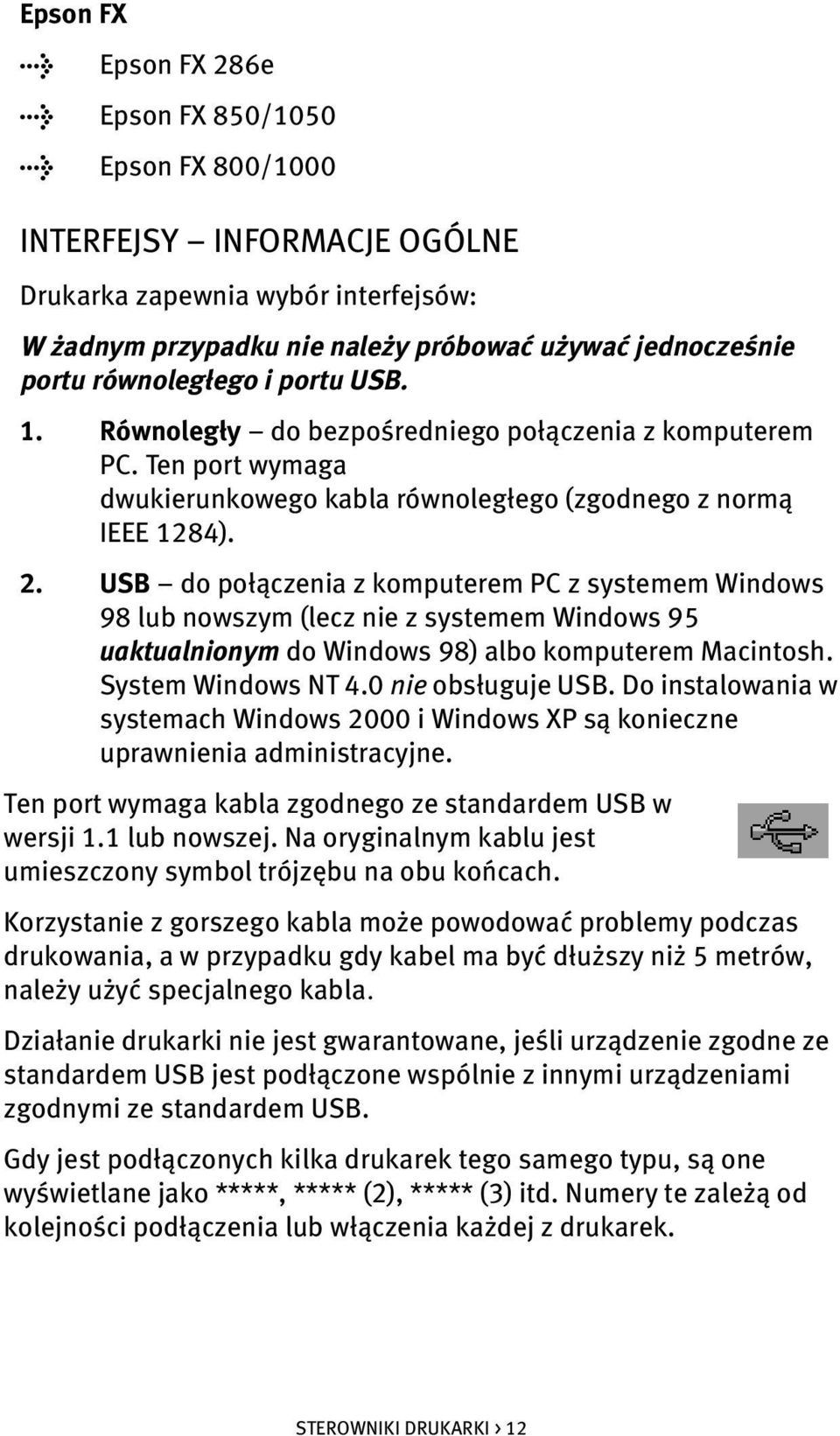

12 Epson FX l Epson FX 286e l Epson FX 850/1050 l Epson FX 800/1000 INTERFEJSY INFORMACJE OGÓLNE Drukarka zapewnia wybór interfejsów: W żadnym przypadku nie należy próbować używać jednocześnie portu równoległego i portu USB. 1. Równoległy do bezpośredniego połączenia z komputerem PC. Ten port wymaga dwukierunkowego kabla równoległego (zgodnego z normą IEEE 1284). 2. USB do połączenia z komputerem PC z systemem Windows 98 lub nowszym (lecz nie z systemem Windows 95 uaktualnionym do Windows 98) albo komputerem Macintosh. System Windows NT 4.0 nie obsługuje USB. Do instalowania w systemach Windows 2000 i Windows XP są konieczne uprawnienia administracyjne. Ten port wymaga kabla zgodnego ze standardem USB w wersji 1.1 lub nowszej. Na oryginalnym kablu jest umieszczony symbol trójzębu na obu końcach. Korzystanie z gorszego kabla może powodować problemy podczas drukowania, a w przypadku gdy kabel ma być dłuższy niż 5 metrów, należy użyć specjalnego kabla. Działanie drukarki nie jest gwarantowane, jeśli urządzenie zgodne ze standardem USB jest podłączone wspólnie z innymi urządzeniami zgodnymi ze standardem USB. Gdy jest podłączonych kilka drukarek tego samego typu, są one wyświetlane jako *****, ***** (2), ***** (3) itd. Numery te zależą od kolejności podłączenia lub włączenia każdej z drukarek. STEROWNIKI DRUKARKI > 12

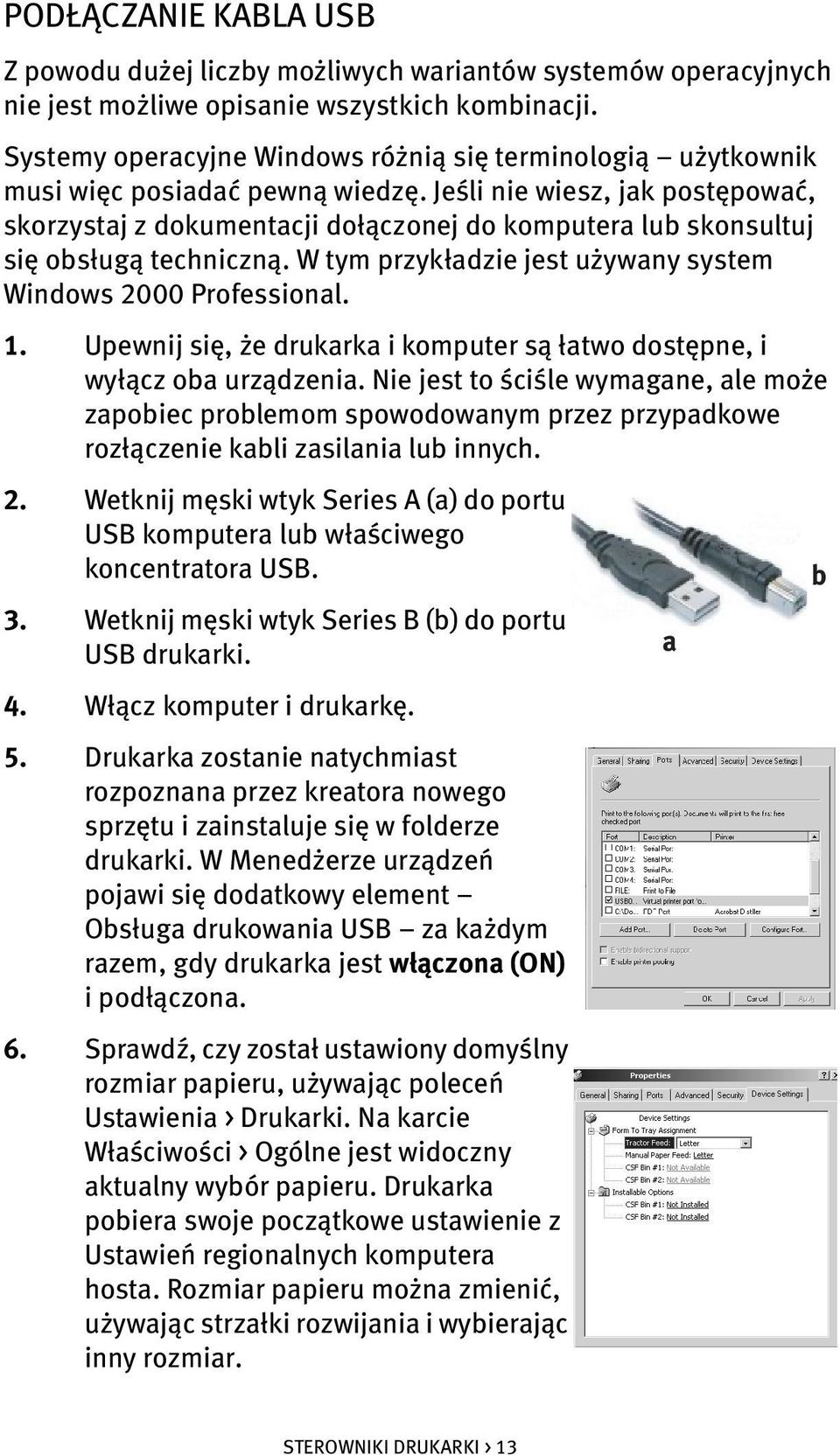

13 PODŁĄCZANIE KABLA USB Z powodu dużej liczby możliwych wariantów systemów operacyjnych nie jest możliwe opisanie wszystkich kombinacji. Systemy operacyjne Windows różnią się terminologią użytkownik musi więc posiadać pewną wiedzę. Jeśli nie wiesz, jak postępować, skorzystaj z dokumentacji dołączonej do komputera lub skonsultuj się obsługą techniczną. W tym przykładzie jest używany system Windows 2000 Professional. 1. Upewnij się, że drukarka i komputer są łatwo dostępne, i wyłącz oba urządzenia. Nie jest to ściśle wymagane, ale może zapobiec problemom spowodowanym przez przypadkowe rozłączenie kabli zasilania lub innych. 2. Wetknij męski wtyk Series A (a) do portu USB komputera lub właściwego koncentratora USB. b 3. Wetknij męski wtyk Series B (b) do portu USB drukarki. a 4. Włącz komputer i drukarkę. 5. Drukarka zostanie natychmiast rozpoznana przez kreatora nowego sprzętu i zainstaluje się w folderze drukarki. W Menedżerze urządzeń pojawi się dodatkowy element Obsługa drukowania USB za każdym razem, gdy drukarka jest włączona (ON) i podłączona. 6. Sprawdź, czy został ustawiony domyślny rozmiar papieru, używając poleceń Ustawienia > Drukarki. Na karcie Właściwości > Ogólne jest widoczny aktualny wybór papieru. Drukarka pobiera swoje początkowe ustawienie z Ustawień regionalnych komputera hosta. Rozmiar papieru można zmienić, używając strzałki rozwijania i wybierając inny rozmiar. STEROWNIKI DRUKARKI > 13

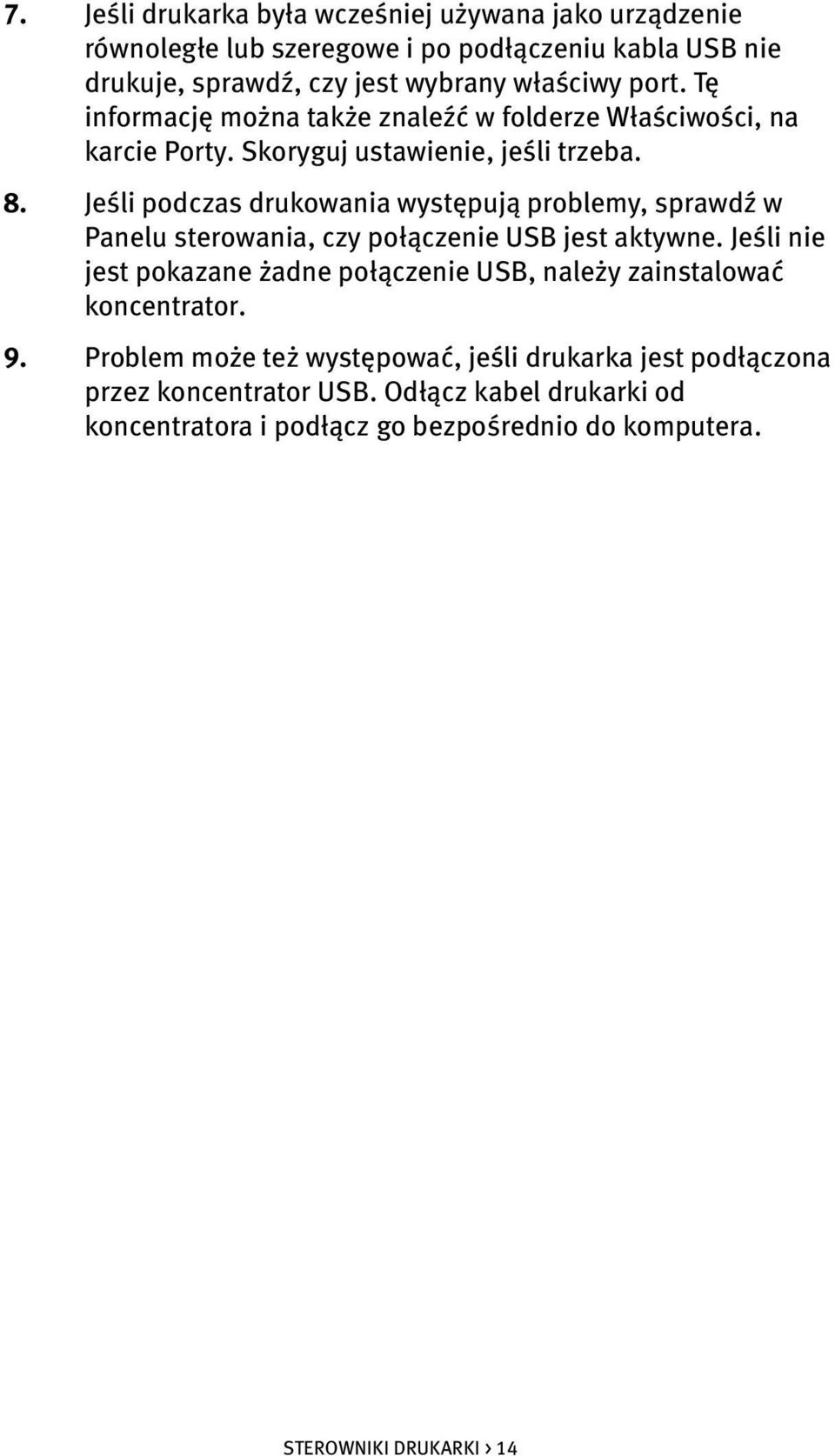

14 7. Jeśli drukarka była wcześniej używana jako urządzenie równoległe lub szeregowe i po podłączeniu kabla USB nie drukuje, sprawdź, czy jest wybrany właściwy port. Tę informację można także znaleźć w folderze Właściwości, na karcie Porty. Skoryguj ustawienie, jeśli trzeba. 8. Jeśli podczas drukowania występują problemy, sprawdź w Panelu sterowania, czy połączenie USB jest aktywne. Jeśli nie jest pokazane żadne połączenie USB, należy zainstalować koncentrator. 9. Problem może też występować, jeśli drukarka jest podłączona przez koncentrator USB. Odłącz kabel drukarki od koncentratora i podłącz go bezpośrednio do komputera. STEROWNIKI DRUKARKI > 14

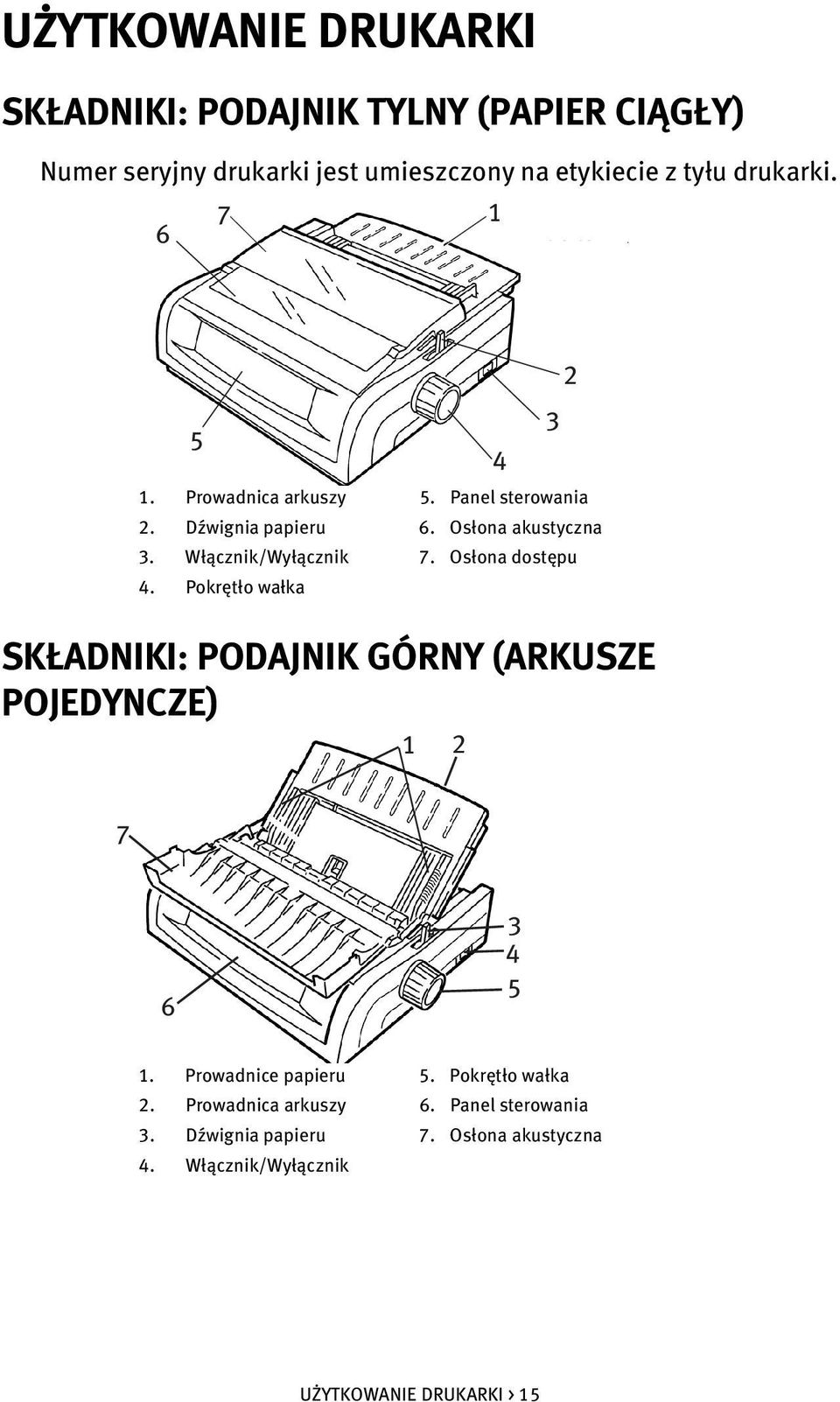

15 UŻYTKOWANIE DRUKARKI SKŁADNIKI: PODAJNIK TYLNY (PAPIER CIĄGŁY) Numer seryjny drukarki jest umieszczony na etykiecie z tyłu drukarki Prowadnica arkuszy5. Panel sterowania 2. Dźwignia papieru 6. Osłona akustyczna 3. Włącznik/Wyłącznik 7. Osłona dostępu 4. Pokrętło wałka SKŁADNIKI: PODAJNIK GÓRNY (ARKUSZE POJEDYNCZE) Prowadnice papieru 5. Pokrętło wałka 2. Prowadnica arkuszy6. Panel sterowania 3. Dźwignia papieru 7. Osłona akustyczna 4. Włącznik/Wyłącznik UŻYTKOWANIE DRUKARKI > 15

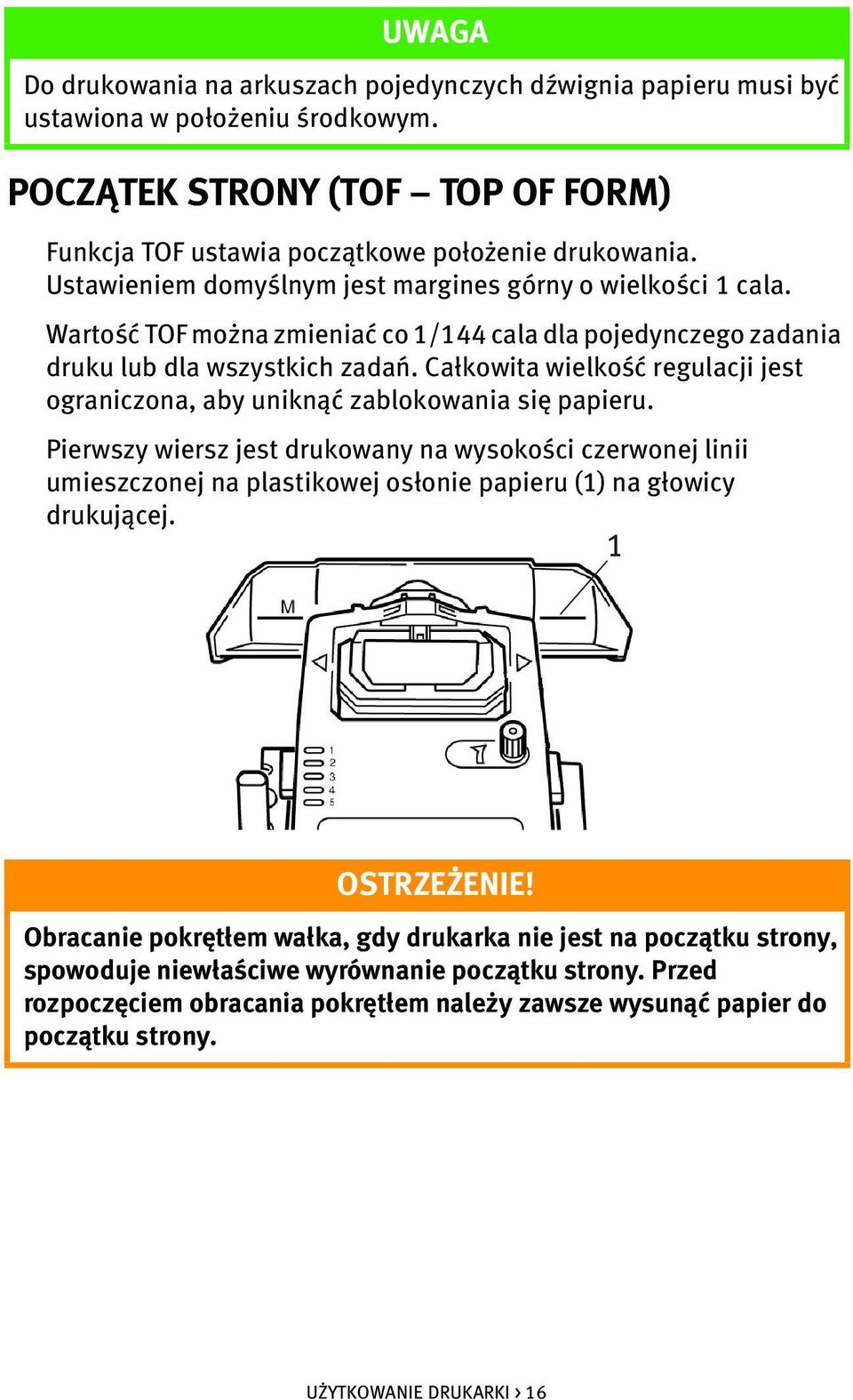

16 UWAGA Do drukowania na arkuszach pojedynczych dźwignia papieru musi być ustawiona w położeniu środkowym. POCZĄTEK STRONY (TOF TOP OF FORM) Funkcja TOF ustawia początkowe położenie drukowania. Ustawieniem domyślnym jest margines górny o wielkości 1 cala. Wartość TOF można zmieniać co 1/144 cala dla pojedynczego zadania druku lub dla wszystkich zadań. Całkowita wielkość regulacji jest ograniczona, aby uniknąć zablokowania się papieru. Pierwszy wiersz jest drukowany na wysokości czerwonej linii umieszczonej na plastikowej osłonie papieru (1) na głowicy drukującej. 1 OSTRZEŻENIE! Obracanie pokrętłem wałka, gdy drukarka nie jest na początku strony, spowoduje niewłaściwe wyrównanie początku strony. Przed rozpoczęciem obracania pokrętłem należy zawsze wysunąć papier do początku strony. UŻYTKOWANIE DRUKARKI > 16

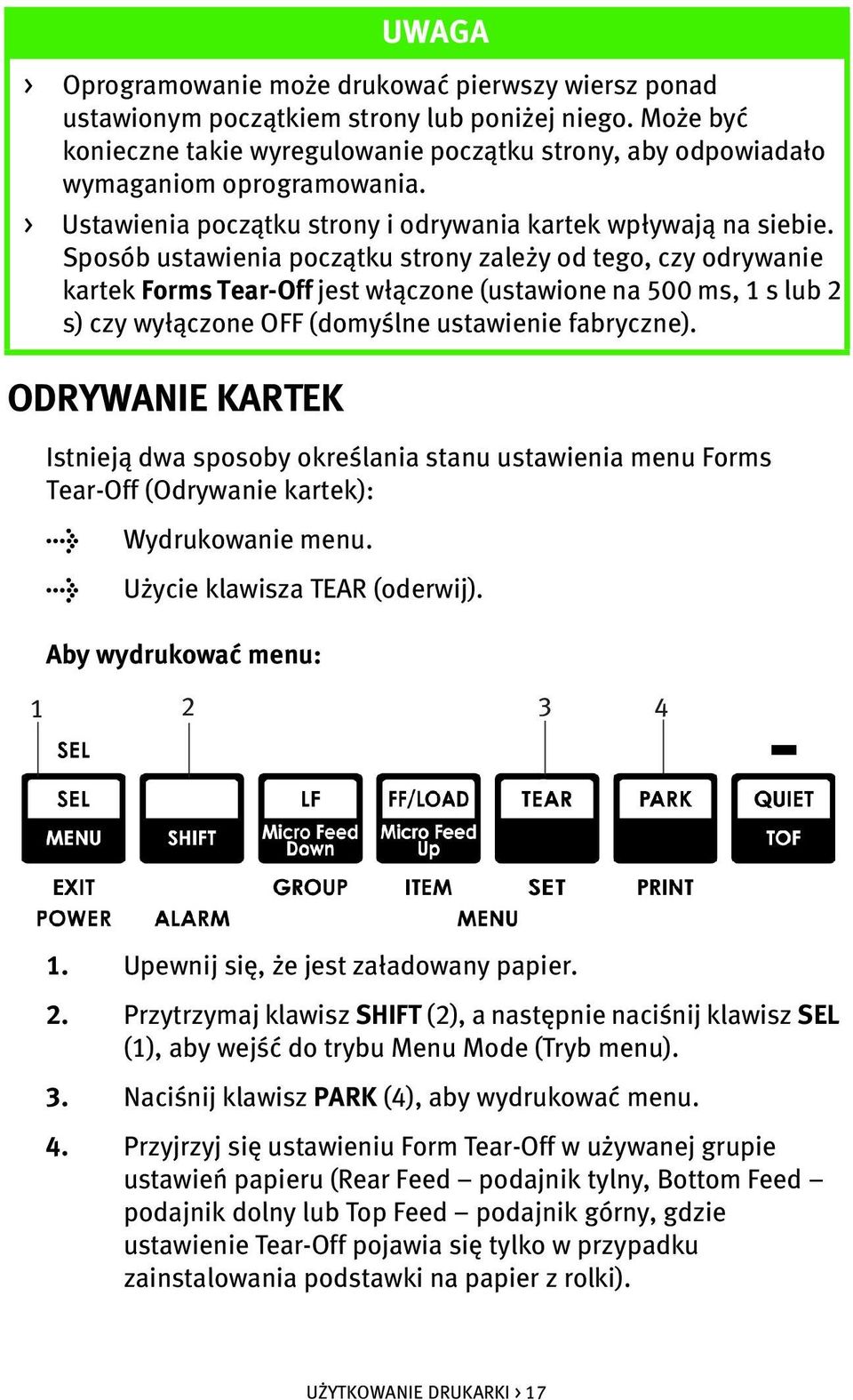

17 ODRYWANIE KARTEK UWAGA > Oprogramowanie może drukować pierwszy wiersz ponad ustawionym początkiem strony lub poniżej niego. Może być konieczne takie wyregulowanie początku strony, aby odpowiadało wymaganiom oprogramowania. > Ustawienia początku strony i odrywania kartek wpływają na siebie. Sposób ustawienia początku strony zależy od tego, czy odrywanie kartek Forms Tear-Off jest włączone (ustawione na 500 ms, 1 s lub 2 s) czy wyłączone OFF (domyślne ustawienie fabryczne). Istnieją dwa sposoby określania stanu ustawienia menu Forms Tear-Off (Odrywanie kartek): l l Wydrukowanie menu. Użycie klawisza TEAR (oderwij). Aby wydrukować menu: Upewnij się, że jest załadowany papier. 2. Przytrzymaj klawisz SHIFT (2), a następnie naciśnij klawisz SEL (1), aby wejść do trybu Menu Mode (Tryb menu). 3. Naciśnij klawisz PARK (4), aby wydrukować menu. 4. Przyjrzyj się ustawieniu Form Tear-Off w używanej grupie ustawień papieru (Rear Feed podajnik tylny, Bottom Feed podajnik dolny lub Top Feed podajnik górny, gdzie ustawienie Tear-Off pojawia się tylko w przypadku zainstalowania podstawki na papier z rolki). UŻYTKOWANIE DRUKARKI > 17

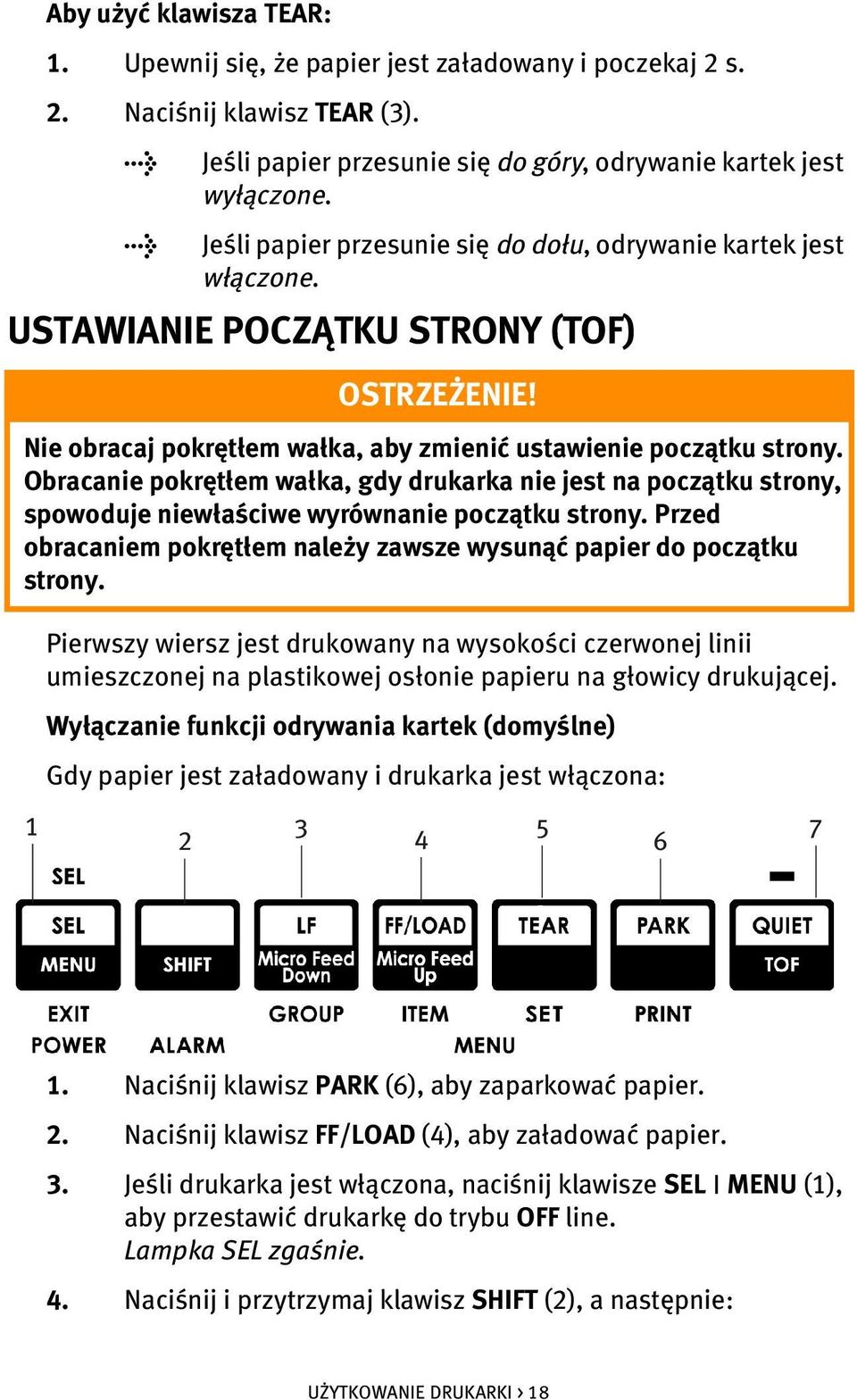

18 Aby użyć klawisza TEAR: 1. Upewnij się, że papier jest załadowany i poczekaj 2 s. 2. Naciśnij klawisz TEAR (3). l Jeśli papier przesunie się do góry, odrywanie kartek jest wyłączone. l Jeśli papier przesunie się do dołu, odrywanie kartek jest włączone. USTAWIANIE POCZĄTKU STRONY (TOF) OSTRZEŻENIE! Nie obracaj pokrętłem wałka, aby zmienić ustawienie początku strony. Obracanie pokrętłem wałka, gdy drukarka nie jest na początku strony, spowoduje niewłaściwe wyrównanie początku strony. Przed obracaniem pokrętłem należy zawsze wysunąć papier do początku strony. 1 Pierwszy wiersz jest drukowany na wysokości czerwonej linii umieszczonej na plastikowej osłonie papieru na głowicy drukującej. Wyłączanie funkcji odrywania kartek (domyślne) Gdy papier jest załadowany i drukarka jest włączona: Naciśnij klawisz PARK (6), aby zaparkować papier. 2. Naciśnij klawisz FF/LOAD (4), aby załadować papier. 3. Jeśli drukarka jest włączona, naciśnij klawisze SEL MENU (1), aby przestawić drukarkę do trybu OFF line. Lampka SEL zgaśnie. 4. Naciśnij i przytrzymaj klawisz SHIFT (2), a następnie: UŻYTKOWANIE DRUKARKI > 18

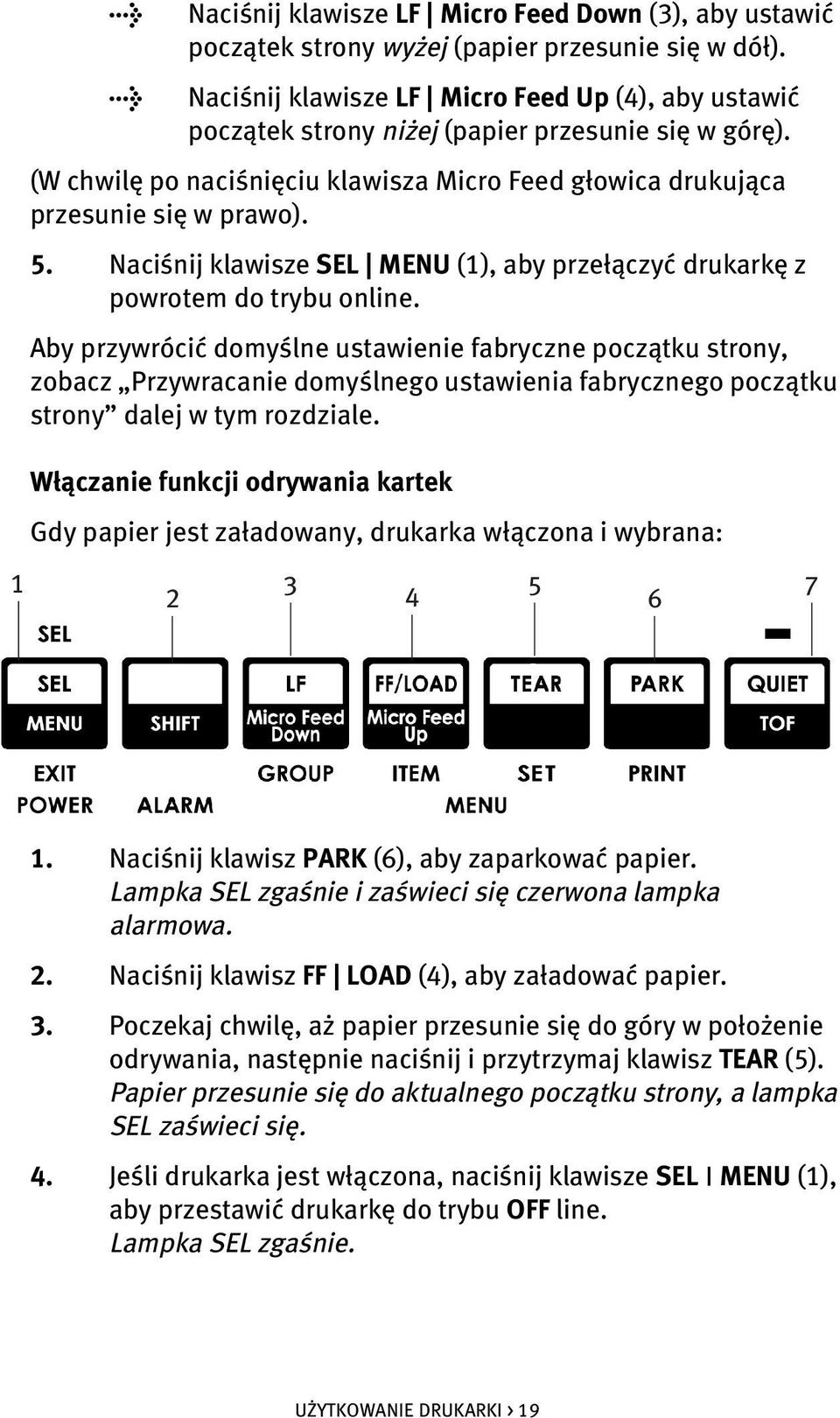

19 l Naciśnij klawisze LF Micro Feed Down (3), aby ustawić początek strony wyżej (papier przesunie się w dół). l Naciśnij klawisze LF Micro Feed Up (4), aby ustawić początek strony niżej (papier przesunie się w górę). (W chwilę po naciśnięciu klawisza Micro Feed głowica drukująca przesunie się w prawo). 5. Naciśnij klawisze SEL MENU (1), aby przełączyć drukarkę z powrotem do trybu online. Aby przywrócić domyślne ustawienie fabryczne początku strony, zobacz Przywracanie domyślnego ustawienia fabrycznego początku strony dalej w tym rozdziale. Włączanie funkcji odrywania kartek Gdy papier jest załadowany, drukarka włączona i wybrana: Naciśnij klawisz PARK (6), aby zaparkować papier. Lampka SEL zgaśnie i zaświeci się czerwona lampka alarmowa. 2. Naciśnij klawisz FF LOAD (4), aby załadować papier. 3. Poczekaj chwilę, aż papier przesunie się do góry w położenie odrywania, następnie naciśnij i przytrzymaj klawisz TEAR (5). Papier przesunie się do aktualnego początku strony, a lampka SEL zaświeci się. 4. Jeśli drukarka jest włączona, naciśnij klawisze SEL MENU (1), aby przestawić drukarkę do trybu OFF line. Lampka SEL zgaśnie. UŻYTKOWANIE DRUKARKI > 19

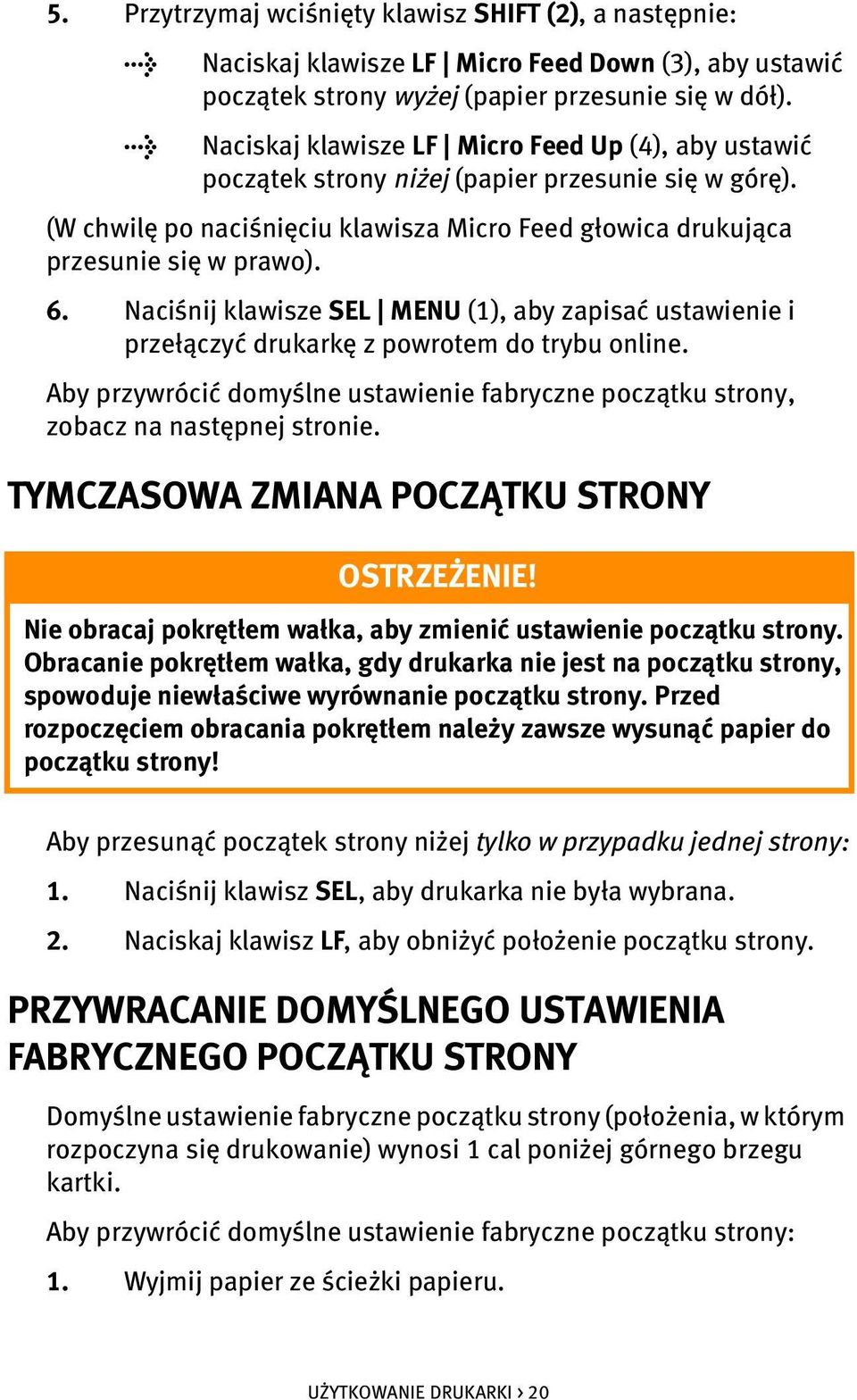

20 5. Przytrzymaj wciśnięty klawisz SHIFT (2), a następnie: l Naciskaj klawisze LF Micro Feed Down (3), aby ustawić początek strony wyżej (papier przesunie się w dół). l Naciskaj klawisze LF Micro Feed Up (4), aby ustawić początek strony niżej (papier przesunie się w górę). (W chwilę po naciśnięciu klawisza Micro Feed głowica drukująca przesunie się w prawo). 6. Naciśnij klawisze SEL MENU (1), aby zapisać ustawienie i przełączyć drukarkę z powrotem do trybu online. Aby przywrócić domyślne ustawienie fabryczne początku strony, zobacz na następnej stronie. TYMCZASOWA ZMIANA POCZĄTKU STRONY OSTRZEŻENIE! Nie obracaj pokrętłem wałka, aby zmienić ustawienie początku strony. Obracanie pokrętłem wałka, gdy drukarka nie jest na początku strony, spowoduje niewłaściwe wyrównanie początku strony. Przed rozpoczęciem obracania pokrętłem należy zawsze wysunąć papier do początku strony! Aby przesunąć początek strony niżej tylko w przypadku jednej strony: 1. Naciśnij klawisz SEL, aby drukarka nie była wybrana. 2. Naciskaj klawisz LF, aby obniżyć położenie początku strony. PRZYWRACANIE DOMYŚLNEGO USTAWIENIA FABRYCZNEGO POCZĄTKU STRONY Domyślne ustawienie fabryczne początku strony (położenia, w którym rozpoczyna się drukowanie) wynosi 1 cal poniżej górnego brzegu kartki. Aby przywrócić domyślne ustawienie fabryczne początku strony: 1. Wyjmij papier ze ścieżki papieru. UŻYTKOWANIE DRUKARKI > 20

21 2. Wyłącz drukarkę. 3. Naciśnij i przytrzymaj klawisze PARK + QUIET TOF podczas włączania drukarki. 4. Ponownie załaduj papier. ODRYWANIE KARTEK Ta funkcja jest zwykle wyłączona. Aby użyć odrywania kartek, należy wejść do menu i zmienić ustawienie żądanego interwału czasowego (zobacz Zmiana ustawień odrywania kartek ). Funkcja ta umożliwia odrywanie kartek z papieru ciągłego bez marnowania papieru i konieczności ustawiania drukarki. Może być stosowana w przypadku podawania papieru ciągłego z podajnika tylnego, podajnika dolnego (z zainstalowanym podajnikiem pchającym) lub podawania papieru z rolki (z zainstalowaną opcjonalną podstawką rolki papieru). Gdy drukarka jest włączona, papier jest przesuwany do położenia-odrywania. Po odebraniu danych papier automatycznie przesuwa się w dół do położenia początku strony (TOF) i rozpoczyna się drukowanie. UWAGA Można ręcznie przesunąć papier w dół do położenia drukowania, naciskając klawisz TEAR. Gdy drukowanie się kończy, odrywania kartek powoduje automatyczne przesunięcie papieru w celu wyrównania perforacji z paskiem odrywania (umieszczonym pod osłoną dostępu) po ustalonym w menu czasie. UŻYTKOWANIE DRUKARKI > 21

22 Papier pozostaje w położeniu odrywania, aż do momentu, gdy drukarka otrzyma kolejne dane. Następnie papier cofa się, umożliwiając drukowanie. UWAGA > Stan ustawienia menu Forms Tear-Off (Odrywanie kartek) wpływa na ustawienie początku strony: zobacz Początek strony i Odrywanie kartek wcześniej w tym rozdziale. > Nie należy korzystać z odrywania kartek w przypadku papieru z etykietami lub papieru wielowarstwowego! > Funkcji tej nie można używać, gdy jest włączony opcjonalny podajnik ciągnący. MOŻLIWE PROBLEMY Z OPROGRAMOWANIEM Jeśli odrywanie kartek jest włączone (ustawione na ON), a oprogramowanie korzysta z pauz w celu wydłużenia czasu przesyłania danych do drukarki, może to uaktywniać odrywanie kartek. Nie następuje utrata danych, ale powoduje to nierówności drukowania wynikające z ruchu papieru. Jeśli zjawisko to występuje, należy użyć menu do wyłączenia funkcji, a następnie użyć klawisza TEAR do ręcznego przesunięcia papieru w górę do położenia odrywania (zobacz Zmiana ustawień odrywania kartek ). UŻYTKOWANIE DRUKARKI > 22

23 ZMIANA USTAWIEŃ ODRYWANIA KARTEK Domyślnym ustawieniem odrywania kartek jest OFF (wyłączone) Aby zmienić ustawienia odrywania kartek: 1. Naciśnij klawisze SHIFT (2) + SEL (1). 2. Naciskaj klawisz GROUP (3), aż w pierwszej kolumnie drukowanego wiersza pojawi się grupa Rear Feed (Podajnik tylny) lub Bottom Feed (Podajnik dolny) zależnie od tego, który podajnik jest używany. 3. Naciskaj klawisz ITEM (4), aż w drugiej kolumnie pojawi się Form Tear-Off (Odrywanie kartek): REAR FEED FORM TEAR-OFF OFF (PODAJNIK TYLNY) (ODRYWANIE KARTEK) (WYŁĄCZONE) 4. Naciskaj klawisz SET (5), aż do pojawienia się żądanego interwału w trzeciej kolumnie: REAR FEED FORM TEAR-OFF 1 SEC (PODAJNIK TYLNY) (ODRYWANIE KARTEK) (1 S) 5. Naciśnij klawisze SHIFT (2) + SEL (1), aby opuścić tryb menu i zapisać ustawienie. RĘCZNE ODRYWANIE KARTEK Jeśli nie chcesz korzystać z odrywania kartek, możesz ręcznie przesunąć: l papier ciągły podawany z tyłu z wbudowanego podajnika lub UŻYTKOWANIE DRUKARKI > 23

24 l papier ciągły -podawany z dołu za pomocą opcjonalnego podajnika pchającego do położenia odrywania, naciskając klawisz TEAR (5). PARKOWANIE PAPIERU OSTRZEŻENIE! Nie wolno parkować papieru z etykietami. Parkowanie papieru umożliwia przełączanie się na drukowanie na arkuszach pojedynczych bez wyjmowania z drukarki papieru ciągłego. Gdy chcesz drukować na arkuszach pojedynczych, naciśnij klawisz PARK (6), aby wycofać papier ciągły ze ścieżki papieru, następnie podnieś prowadnicę arkuszy, załaduj arkusz i wyślij zadanie druku. ZMIANA ŚCIEŻKI PAPIERU PAPIER CIĄGŁY NA ARKUSZE POJEDYNCZE 1. Oderwij wydrukowane kartki, następnie naciśnij klawisz PARK. 2. Podnieś prowadnicę arkuszy (1) do położenia podawania arkuszy pojedynczych. 1 UŻYTKOWANIE DRUKARKI > 24

25 3. Przekręć prowadnicę drucianą na prowadnicę arkuszy. 4. Przesuń dźwignię papieru (1) do położenia środkowego oznaczonego jako TOP Dopasuj prowadnice papieru (1) do rozmiaru używanego papieru, a następnie umieść arkusz papieru w prowadnicy arkuszy. 1 UŻYTKOWANIE DRUKARKI > 25

26 POJEDYNCZE ARKUSZE NA PAPIER CIĄGŁY 1. Naciśnij klawisz FF/LOAD, aby wyjąć pojedynczy arkusz papieru. 2. Opuść prowadnicę papieru do położenia papieru ciągłego. 3. Przekręć prowadnicę drucianą na wałek ciągnący. 4. Przesuń dźwignię papieru do odpowiedniego położenia. l Podajnik tylny: UŻYTKOWANIE DRUKARKI > 26

27 l Podajnik dolny: l Jeśli to konieczne, załaduj papier ciągły. 5. Naciśnij klawisz FF/LOAD. UŻYTKOWANIE DRUKARKI > 27

28 ODSTĘP GŁOWICY DRUKUJĄCEJ 1. Odstęp głowicy drukującej oznacza odległość między głowicą drukującą a wałkiem. OSTRZEŻENIE! Upewnij się, że drukarka jest wyłączona, zanim otworzysz osłonę dostępu. Aby wyregulować odstęp, otwórz osłonę dostępu i przesuń kolorową dźwignię (1) do położenia zalecanego w tabeli. 1 Ustawienie Nośnik 1 Papier standardowy 2 papier 2-warstwowy (z kopią) 3 papier 3-warstwowy (z kopią) 4 papier 4-warstwowy (z kopią) 5 Koperty i papier bardzo gruby UWAGA Gdy odstęp głowicy jest ustawiony na 2, 3, 4 lub 5, drukarka automatycznie zwalnia, aby uzyskać lepszą jakość druku na papierze wielowarstwowym. UŻYTKOWANIE DRUKARKI > 28

29 JAKOŚĆ DRUKU 1 Naciśnij klawisz PRINT QUALITY (1), aby wybrać: Tryb użytkowy (UTL) ustawienie domyślne: l Średnia jakość, średnia szybkość (380 znaków na sekundę) Tylko czcionki kroju Gothic Tryb roboczy o dużej szybkości (HSD): l Niska jakość, większa szybkość (507 znaków na sekundę) Tylko czcionki kroju Gothic Tryb roboczy o superdużej szybkości (SSD): l Najniższa jakość, największa szybkość (570 znaków na sekundę) Tylko czcionki kroju Gothic Tryb o jakości zbliżonej do listowej (NLQ): l Najwyższa jakość, najmniejsza szybkość (95 znaków na sekundę) Krój Courier lub Gothic UWAGA Ustawienia panelu przedniego dotyczące jakości druku i gęstości znaków są zwykle zastępowane poleceniami oprogramowania. UŻYTKOWANIE DRUKARKI > 29

30 GĘSTOŚĆ ZNAKÓW 1 Gęstość znaków określa liczbę znaków drukowanych w każdym wierszu. Można wybrać ustaloną szerokość znaków wyrażoną w liczbie znaków na cal (cpi) lub szerokość proporcjonalną. Ustawienia dużej gęstości znaków są często używane do arkuszy kalkulacyjnych. Szerokości znaków w zestawach proporcjonalnych (PROP) zależą od znaku: np. litera i jest węższa od litery m. Zapewnia to ładniejszy wygląd, zbliżony do kroju drukarskiego. EMULACJE EPSON I IBM UWAGA Ustawienia panelu przedniego dotyczące gęstości znaków są zwykle zastępowane, gdy drukarka odbiera z oprogramowania polecenie SI. Gęstość znaków ustawia się, naciskając klawisz CHARACTER PITCH (1), aż zaświeci się lampka pod żądanym ustawieniem: l 10 cpi; 12 cpi; 15 cpi; 17 cpi; 20 cpi lub Proportional Emulacja MICROLINE W emulacji MICROLINE można wybrać następujące gęstości znaków: l 10 cpi; 12 cpi; 15 cpi; 17 cpi; 20 cpi, Proportional lub Nonproportional Aby wybrać gęstość proporcjonalną, naciskaj klawisz CHARACTER PITCH, aż zapalą się lampki wartości cpi oraz PROP. Aby wybrać gęstość nieproporcjonalną, naciskaj klawisz CHARACTER PITCH, aż zaświeci się lampka żądanej wartości cpi. UŻYTKOWANIE DRUKARKI > 30

31 RESETOWANIE DRUKARKI Usuwanie niektórych błędów wymaga zresetowania (ponownego zainicjowania) drukarki. W tym celu: 1. Naciśnij i zwolnij klawisz SEL (1), aby przełączyć drukarkę do trybu offline. Lampka SEL zgaśnie. 2. Naciśnij i przytrzymaj klawisz SHIFT (2), a następnie naciśnij klawisz RESET/CHARACTER PITCH (5). UWAGA Naciśnięcie klawiszy SHIFT i RESET powoduje ponowne zainicjowanie drukarki, ale nie wpływa na ustawienia menu i nie przywraca domyślnych ustawień fabrycznych drukarki. Aby uzyskać informacje o przywracaniu domyślnych ustawień fabrycznych drukarki, zobacz Przywracanie domyślnych ustawień fabrycznych menu. EMULACJE l IBM Proprinter III ustawienie fabryczne l Epson FX l Oki MICROLINE Zmiana emulacji Upewnij się, czy jest załadowany papier. 1. Naciśnij i przytrzymaj klawisz SHIFT (2), a następnie naciśnij klawisz SEL (1). 2. Naciśnij klawisz LF (3). Zostanie wydrukowany następujący wiersz: PRINTER CONTROL EMULATION MODE IBM PPR UŻYTKOWANIE DRUKARKI > 31

32 3. Naciskaj klawisz TEAR (4), aż żądana emulacja pojawi się w kolumnie po prawej stronie. 4. Naciśnij i przytrzymaj klawisz SHIFT (2), a następnie naciśnij klawisz SEL (1), aby zapisać ustawienie i opuścić tryb menu. UŻYTKOWANIE DRUKARKI > 32

33 TRYB MENU W trybie menu klawisze panelu przedniego służą do zmiany domyślnych parametrów drukarki. Zmiany wprowadzone w trybie menu są automatycznie zapisywane po opuszczeniu tego trybu i przechowywane nawet wtedy, gdy drukarka jest wyłączona. KLAWISZE TRYBU MENU UWAGA Przed zresetowaniem lub zmianą ustawień menu należy wydrukować ich aktualne ustawienia. Jest to jedyny sposób na zarejestrowanie tych ustawień Klawisz GROUP (GRUPA) Drukuje następną grupę w menu. Użyty z klawiszem SHIFT drukuje poprzednią grupę. Klawisz ITEM (ELEMENT) Drukuje następny element w grupie. Użyty z klawiszem SHIFT drukuje poprzedni element w grupie. Klawisz SET (USTAW) Drukuje następne ustawienie elementu. Użyty z klawiszem SHIFT drukuje poprzednie ustawienie elementu. Klawisz PRINT (DRUKUJ) Drukuje kopię wszystkich ustawień menu. Użyty z klawiszem SHIFT drukuje aktualne ustawienia wybranej grupy. TRYB MENU > 33

34 Lampka MENU ŚWIECI SIĘ, gdy drukarka jest w trybie menu. WCHODZENIE DO TRYBU MENU I WYCHODZENIE Z NIEGO Przytrzymaj wciśnięty klawisz SHIFT, naciskając klawisz SEL. PRZYWRACANIE DOMYŚLNYCH USTAWIEŃ FABRYCZNYCH MENU 1. Wyłącz drukarkę. 2. Naciśnij klawisze SEL i LF podczas włączania drukarki. DRUKOWANIE USTAWIEŃ MENU 1. Upewnij się, że do drukarki został załadowany papier. 2. Naciśnij i przytrzymaj klawisz SHIFT, następnie naciśnij klawisz SEL, aby wejść do trybu menu. 3. Naciśnij klawisz PRINT (klawisz PARK). DRUKOWANIE WSZYSTKICH USTAWIEŃ MENU Aby wydrukować ustawienia wszystkich elementów menu, niezależnie od wybranej emulacji i zainstalowanych akcesoriów: Upewnij się, że do drukarki został załadowany papier. 1. Naciśnij i przytrzymaj klawisz SHIFT, następnie naciśnij klawisz SEL, aby wejść do trybu menu. 2. Naciśnij i przytrzymaj klawisz SHIFT, a następnie naciśnij klawisz PRINT QUALITY. ZMIANA USTAWIEŃ MENU 1. Naciśnij i przytrzymaj klawisz SHIFT, następnie naciśnij klawisz SEL, aby wejść do trybu menu. 2. Do wprowadzenia zmian użyj klawiszy GROUP, ITEM oraz SET: TRYB MENU > 34

35 3. Naciskaj klawisz GROUP, aż w pierwszej kolumnie pojawi się żądana grupa. 4. Naciskaj klawisz ITEM, aż w drugiej kolumnie pojawi się żądany element. 5. Naciskaj klawisz SET, aż w trzeciej kolumnie pojawi się żądane ustawienie. 6. Naciśnij i przytrzymaj klawisz SHIFT, następnie naciśnij klawisz SEL, aby wyjść z trybu menu i zapisać ustawienia. UWAGA Jeśli wyłączysz drukarkę przed wyjściem z trybu menu, wprowadzone zmiany zostaną utracone. USTAWIENIA MENU Aby uzyskać pełne objaśnienie wszystkich elementów menu, zobacz Objaśnienie elementów menu w dalszej części tego rozdziału. W tej tabeli pokazano, które elementy mogą występować w menu. Ustawienia fabryczne (domyślne) są wskazywane pogrubioną kursywą. Niektóre grupy lub wpisy pojawiają się tylko wtedy, gdy jest włączona pewna emulacja, tak jak wskazano. Grupa Element Ustawienia Printer Control Font Emulation Mode Print Mode DRAFT Mode Pitch Proportional Spacing Style Size IBM PPR, Epson FX, ML NLQ Courier, NLQ Gothic, NLQ OCR-B, Utility, HSD HSD, SSD 10 cpi, 12 cpi, 15 cpi, 17,1 cpi, 20 cpi NO, YES Normal, Italics Single, Double TRYB MENU > 35

36 Grupa Element Ustawienia Symbol Sets Rear Feed Character Set Language Set Zero Character Code Page Line Spacing Form Tear-Off Skip Over Perforation Page Width (model z szerokim wałkiem) Page Length Set I, Set II [Epson and IBM mode] Standard, Line Graphics, Block Graphics [ML Mode] ASCII, French, German, British, Danish I, Swedish, Italian, Spanish I, Japanese, Norwegian, Danish II, Spanish II, Latin American, French Canadian, Dutch, TRS80, Swedish II, Swedish III, Swedish IV, Turkish, Swiss I, Swiss II, Publisher Slashed, Unslashed USA, Canada French, Multilingual, Portugal, Norway, Turkey, Greek_437, Greek_869, Greek_928, Greek_437 CYPRUS, Polska Mazovia, Serbo Croatic I, Serbo Croatic II, ECMA-94, Hungarian CWI, Windows Greek, Windows East Europe Windows Cyrillic, East Europe Latin II - 852, Cyrillic I - 855, Cyrillic II - 866, Kamenicky (MJK), ISO Latin 2, Turkey_857, Windows Trukey, Ukrainian, Bulgarian, ISO Latin 6 (8859/10), Windows Baltic, Baltic_774, KBL-Lithuanian, Cyrillic Latvian, Roman-8, Icelandic-861, Multilingual 858, ISO Greek_737 6 LPI, 8 LPI Off, 500 ms, 1 sec, 2 sec No, Yes 13.6", 8" 11", 11-2/3", 12", 14", 17", 5", 3", 3.5", 4", 5.5", 6", 7", 8", 8.5" TRYB MENU > 36

37 Grupa Element Ustawienia Bottom Feed Top Feed Line Spacing Form Tear-Off Skip Over Perforation Page Width (model z szerokim wałkiem) Page Length Line Spacing Form Tear-Off* Bottom Margin Page Width (model z szerokim wałkiem) Page Length Wait Time Page Length Control * Z zamocowaną podstawką na papier z rolki 6LPI, 8 LPI Off, 500 ms, 1 sec, 2 sec No, Yes 13.6", 8" 11", 11-2/3", 12", 14", 17", 5", 3", 3.25", 3.5", 4", 5.5", 6", 7", 8", LPI, 8 LPI Off, 500 ms, 1 sec, 2 sec Valid, Invalid 8", 13.6" 11", 11-2/3", 12", 14", 17", 5", 3", 3.25", 3.5", 4", 5.5", 6", 7", 8", 8.5" 500 ms, 1 sec, 2 sec by Actual Page Length, by MENU Setting TRYB MENU > 37

38 Grupa Element Ustawienia Set-Up Graphics 7 or 8 Bit Graphics* Receive Buffer Size Paper Out Override Print Registration 1 Print Registration 2 7 or 8 Bits Data Word* Operator Panel Function Reset Inhibit Print Suppress Effective Auto LF Auto CR** CSF Bin Select*** Print DEL Code* SI Select Pitch (10 cpi)** SI Select Pitch (12 cpi)** Time Out Print Auto Select Centring Position CSF Type*** ESC SI Pitch Select Language Set Power Saving Power Save Time * Gdy jest wybrana emulacja MICROLINE. ** Gdy jest wybrana emulacja IBM. *** Gdy jest zamontowany podajnik arkuszy. Bi-directional, Uni-directional 8, 7 1 Line, 32K, 64K, 128K No, Yes 0, zakres do 0,25 mm w prawo lub w lewo, ustawiane co 0,05 mm Naciśnij klawisz SEL, aby przesunąć drukowanie w lewo;naciśnij klawisze SHIFT + SEL, aby przesunąć drukowanie w prawo. 0, zakres do 0,25 mm w prawo lub w lewo, ustawianie co 0,05 mm. Naciśnij klawisz SEL, aby przesunąć drukowanie w lewo, naciśnij klawisze SHIFT + SEL, aby przesunąć drukowanie w prawo. 8, 7 Full Operation, Limited Operation No, Yes No, Yes No, Yes No, Yes Bin 1, Bin 2 No, Yes 15 cpi, 17.1 cpi 12 cpi, 20 cpi Valid, Invalid No, Yes DEFAULT, MODE 1, MODE 2 Wide, Narrow 17,1 cpi, 20 cpi Combined, Code Page Only Enable, Disable 5 min., 10 min., 15 min., 30 min., 60 min. TRYB MENU > 38

39 Grupa Element Ustawienia Parallel I/F Serial I/F* * Gdy jest zainstalowane złącze szeregowe. CSF Bin 1** CSF Bin 2** * * Gdy jest zainstalowany podajnik arkuszy. I-Prime Pin 18 Auto Feed XT* Bi-Direction Uwaga: *Gdy jest wybrana emulacja Epson. Parity Serial Data 7/8 bits Protocol Diagnostic Test Busy Line Baud Rate DSR Signal DTR Signal Busy Time Line Spacing Bottom Margin Page Width (szerokim wałkiem) Page Length Line Spacing Bottom MarginV Page Length Buffer Print, Buffer Clear, Invalid +5V, Open Invalid, Valid Enable, Disable None, Odd, Even 8 Bits, 7 Bits Ready/Busy, X/ON / X/OFF No, Yes SSD-, SSD+, DTR, RTS bps, 9600 bps, 4800 bps, 2400, 1200, 600, 300 bps Valid, Invalid Ready On Power Up, Ready On Select 200 ms, 1 sec. 6 LPI, 8 LPI Valid, Invalid 8", 13.6" 11", 11-2/3", 12", 14", 17", 5", 3.5", 4", 5.5", 6", 7", 8", 8.5" 6 LPI, 8 LPI Valid, Invalid 11", 11-2/3", 12", 14", 17", 5", 3.5", 4", 5.5", 6", 7", 8", 8.5" TRYB MENU > 39

40 OBJAŚNIENIE ELEMENTÓW MENU Objaśnienia są ułożone w kolejności alfabetycznej, aby ułatwić wyszukiwanie. Niektóre elementy pojawiają tylko wtedy, gdy są zainstalowane akcesoria; inne występują w kilku grupach menu. 7 or 8 Bit Graphics, Default = 7 (grafika 7- lub 8-bitowa, domyślnie 7) Zmień to ustawienie na 8, jeśli system używa grafiki 8-bitowej. 7 or 8 Bit Data Word, Default = 8 (słowo danych 7- lub 8-bitowe, domyślnie 8) Zmień to ustawienie na 7, jeśli system używa słów danych o długości 7 bitów. Auto CR, Default =No (automatyczna karetka, domyślnie Nie) Tylko emulacja IBM. Jeśli chcesz, aby drukarka automatycznie dodawała na końcu wiersza znak powrotu karetki po odebraniu polecenia wysuwu wiersza, zmień ustawienie na Yes (Tak). Auto LF, Default = No (automatyczny wysuw wiersza, domyślnie Nie) Jeśli na wydruku występuje regularnie podwójna interlinia, wybierz No (Nie); jeśli natomiast wydruki nachodzą na siebie, wybierz Yes (Tak). Auto Feed XT, Default = Invalid (automatyczny wysuw wiersza XT, domyślnie Nie obowiązuje) Tylko w przypadku emulacji Epson. W emulacji Epson sygnał XT na 14 pinie złącza równoległego może kontrolować automatyczny wysuw wiersza. Niektóre kable złącza mają tak ułożone przewody, że automatyczny wysuw wiersza zawsze działa: ten element eliminuje tego typu potencjalny problem. Jeśli system używa 14 pinu złącza równoległego do kontroli automatycznego wysuwu wiersza, zmień ustawienie na Valid (Obowiązuje). TRYB MENU > 40

41 Auto Select, Default = No (wybór automatyczny, domyślnie Nie) Określa, czy drukarka będzie wybierana automatycznie po załadowaniu papieru. Gdy obowiązują domyślne ustawienia fabryczne, drukarka nie będzie wybierana, dzięki czemu można ustawić początek strony. Jeśli zawsze używasz tego samego położenia początku strony, zmień ustawienie na Yes (Tak). Baud Rate, Default = 9600 bps (prędkość transmisji, domyślnie 9600 b/s) Pojawia się tylko wtedy, gdy jest zainstalowany interfejs szeregowy. Ustaw ten element tak, aby odpowiadał szybkości transmisji systemu. Bi-direction, Default = Enable (dwukierunkowość, domyślnie Włączona) Zmień to ustawienie, jeśli chcesz wyłączyć dwukierunkowość transmisji (PnP) w trybie półbajtowym (nibble). Bottom Margin, Default = Valid (margines dolny, domyślnie Obowiązuje) Zmień na Invalid (Nie obowiązuje), jeśli drukarka ma ignorować ustawienie marginesu dolnego. OSTRZEŻENIE! Ustawienie elementu Bottom Margin na Invalid może spowodować utratę danych i zniszczenie głowicy drukującej, ponieważ umożliwia drukowanie bez papieru. Busy Line, Default = SSD- (linia Busy, domyślnie SSD-) Pojawia się tylko wtedy, gdy jest zainstalowany opcjonalny interfejs szeregowy. Jeśli jest wybrany protokół Ready/Busy (domyślne ustawienie fabryczne), można wskazać, która linia służy do monitorowania sygnału zajętości przez system: l SSD -9V, wybierz SSDl SSD +9V, wybierz SSD+ TRYB MENU > 41

42 l DTR -9V, wybierz DTR l RTS -9V, wybierz RTS Busy Time, Default = 200 ms (czas zajętości, domyślnie 200 ms) Pojawia się tylko wtedy, gdy jest zainstalowany opcjonalny interfejs szeregowy. Ustawia długość sygnału zajętości, gdy jest stosowany protokół Ready/Busy (domyślne ustawienie fabryczne). Centering Position, Default = DEFAULT (położenie środkowania, domyślnie DOMYŚLNE) Służy do ograniczenia ruchu głowicy drukującej podczas drukowania wąskich kolumn. l Wybierz Mode 1 w przypadku drukarki o wąskim wałku. l Wybierz Mode 1 lub Mode 2 w przypadku drukarki o szerokim wałku. Character Set, Default = IBM Set II (zestaw znaków, domyślnie IBM Set II) Tylko w przypadku emulacji Epson i IBM. Służy do przełączania zestawów znaków na zestaw IBM Set II. Character Set, Default = Standard (zestaw znaków, domyślnie Standardowy) Tylko emulacja MICROLINE. Służy do przełączania zestawu znaków na Line Graphics (graficzne). Code Page, Default = USA (strona kodowa, domyślnie USA) Wybierz żądany zestaw znaków strony kodowej: USA, Canada French, Multilingual, Portugal, Norway, Turkey, Greek_437, Greek_869, Greek_928, Greek_437 CYPRUS, Polska Mazovia, Serbo Croatic I, Serbo Croatic II, ECMA-94, Hungarian CWI, Windows Greek, Windows East Europe, Windows Cyrillic, East Europe Latin II - 852, Cyrillic I - 855, Cyrillic II - 866, Kamenicky (MJK), ISO Latin 2, Turkey_857, Windows Turkey, Ukrainian, Bulgarian, ISO Latin 6 (8859/10), TRYB MENU > 42

43 Windows Baltic, Baltic_774, KBL-Lithuanian, Cyrillic Latvian, Roman-8, Icelandic-861, Multilingual 858, ISO Greek_737. CSF Bin Select, Default = Bin 1 (wybór pojemnika podajnika arkuszy, domyślnie Pojemnik 1) Pojawia się tylko wtedy, gdy jest zainstalowany opcjonalny podajnik arkuszy z dwoma pojemnikami. Służy do przełączania się na Pojemnik 2 jako domyślny. CSF Type, Default = Wide (typ podajnika arkuszy, domyślnie Szeroki) Aby uniknąć blokowania się papieru, zmień to ustawienie na Narrow (Wąski), jeśli korzystasz z opcjonalnego podajnika arkuszy w drukarce ML5521 z szerokim wałkiem. Diagnostic Test, Default = No (test diagnostyczny, domyślnie Nie) Pojawia się tylko wtedy, gdy jest zainstalowany opcjonalny interfejs szeregowy. Wybierz Yes (Tak), aby wykonać test diagnostyczny interfejsu szeregowego. DRAFT Mode, Default = HSD (tryb roboczy, domyślnie HSD) Stosuje się tylko wtedy, gdy jest ustawiony tryb DRAFT (Roboczy). Wybierz żądany tryb roboczy: o dużej szybkości HSD (High Speed Draft ) lub superszybki SSD (Super Speed Draft). DSR Signal, Default = Valid (Sygnał DSR, domyślnie Obowiązuje) Pojawia się tylko wtedy, gdy jest zainstalowany opcjonalny interfejs szeregowy. Służy wraz z protokołem Ready/Busy (domyślne ustawienie fabryczne) do wyboru sposobu, w jaki system obsługuje sygnał DSR. DTR Signal, Default = Ready On Power Up (sygnał DTR, domyślnie Gotowy po włączeniu) Pojawia się tylko wtedy, gdy jest zainstalowany opcjonalny interfejs szeregowy. Zmień na Ready On Select (Gotowy po wyborze), jeśli sygnał jest wymagany, gdy drukarka jest wybrana (pozostaw jako TRYB MENU > 43

44 Ready On Power Up, jeśli sygnał jest wymagany, gdy drukarka jest włączona). Emulation Mode, Default = IBM PPR (tryb emulacji, domyślnie IBM PPR) Wybiera żądany zestaw poleceń drukarki (emulację). ESC SI Pitch, Default = 17 cpi (gęstość ESC SI, domyślnie 17 znaków na cal) Ustawia gęstość znaków używaną po odebraniu polecenia ESC SI. Form Tear-Off, Default = Off (funkcja odrywania kartek, domyślnie Wyłączona) Wybierz 500 ms, 1 sec lub 2 sec, aby włączyć funkcję odrywania kartek i ustawić czas oczekiwania drukarki przed przesunięciem papieru. Graphics, Default = Bi-directional (grafika, domyślnie Dwukierunkowa) Zmień na jednokierunkową, aby uzyskać lepszą jakość przy mniejszej szybkości drukowania. Gdy jest ustawiona opcja dwukierunkowa, można zoptymalizować drukowanie, używając ustawienia Print Registration (Regulacja druku) w menu. I-Prime, Default = Buffer Print (I-Prime, domyślnie Drukowanie bufora) Określa działanie drukarki po otrzymaniu sygnału I-Prime z oprogramowania. l l l Buffer Print (Drukowanie bufora): drukuje zawartość bufora przed resetowaniem. Buffer Clear (Czyszczenie bufora): natychmiast zrzuca zawartość bufora. Invalid (Nie obowiązuje): powoduje ignorowanie przez drukarkę polecenia I-Prime. Wybierz to ustawienie, jeśli chcesz wprowadzić ustawienia z panelu sterowania drukarki, które TRYB MENU > 44

45 nie będą automatycznie zastępowane przez oprogramowanie, gdy jest wysyłany sygnał I-Prime. Language Set, Default = ASCII (zestaw języków, domyślnie ASCII) Zastępuje niektóre standardowe symbole znakami specjalnymi języków obcych. Line Spacing, Default = 6 lpi (interlinia, domyślnie 6 linii na cal) Zmień na 8 linii na cal (lpi), aby na stronie mieściło się więcej wierszy. Operator Panel Function, Default = Full Operation (funkcja panelu sterowania, domyślnie W pełni dostępna) Zmień na Limited Operation (Dostępna z ograniczeniami), aby dezaktywować przyciski PRINT QUALITY i CHARACTER PITCH w celu kontrolowania jakości druku i gęstości znaków wyłącznie z poziomu oprogramowania. Zapobiega to zmianie tych ustawień z panelu sterowania, gdy z drukarki korzysta kilka osób. UWAGA Ta funkcja uniemożliwia również dostęp do menu. Aby w takim przypadku uzyskać dostęp do menu, wyłącz drukarkę, a następnie trzymaj wciśnięty klawisz SEL podczas włączania drukarki. Page Length, Default = 11-2/3" or 1/2" (długość strony, domyślnie 11 2/3 lub 11 1/2 cala) Wybiera długość używanego papieru. Umożliwia to śledzenie położenia początku strony (TOF) na każdej stronie. Page Length Control, Default = by Actual Page Length (kontrola długości strony, domyślnie Według rzeczywistej długości strony) Jeśli chcesz używać czujnika końca papieru w celu wykrywania rzeczywistego końca papieru, użyj ustawienia Actual Page Length (Rzeczywista długość strony). Jeśli użyjesz opcji: by Menu Setting (Według ustawienia menu), drukarka będzie ignorować sygnał końca papieru (PE) i użyje długości strony ustawionej w menu. TRYB MENU > 45

46 Page Width, Default = 13.6" (szerokość strony, domyślnie 13,6 cala) Tylko w przypadku modelu o szerokim wałku. Paper Out Override, Default = No (ignorowanie braku papieru, domyślnie Nie) Wyczuwa, czy pozostało mniej niż 25 mm papieru, i zatrzymuje drukowanie. Zmień na Yes (Tak), aby ignorować czujnik i drukować bliżej końca strony. OSTRZEŻENIE! Włączenie funkcji Paper Out Override może spowodować utratę danych i zniszczenie głowicy drukującej w wyniku drukowania bez papieru. Parity, Default = None (parzystość, domyślnie Brak) Pojawia się tylko wtedy, gdy jest zainstalowany opcjonalny interfejs szeregowy. Wybiera typ parzystości stosowany w systemie: None, Odd or Even (Brak, Nieparzysta, Parzysta). Pin 18, Default = +5V (pin 18, domyślnie +5 V) Ustawia sygnał na pinie 18 na +5 V lub stan otwarty. Pitch, Default = 10 cpi (gęstość znaków, domyślnie 10 znaków na cal) Wybierz szerokość znaków w znakach na cal (cpi). Power Save Time, Default = 5 min. (czas do oszczędzania energii, domyślnie 5 min) Ustawia czas oczekiwania przez drukarkę na dane, po którym drukarka przechodzi do trybu oszczędzania energii. Element Power Saving musi być ustawiony na Enable (włączone, domyślna wartość fabryczna), aby funkcja działała. TRYB MENU > 46

47 Power Saving, Default = Enable (oszczędzanie energii, domyślnie Włączone) Zmień na Disable (Wyłączone), aby uniemożliwić przechodzenie drukarki w tryb oszczędzania energii po wybranym czasie. Print Mode, Default = Utility (tryb druku, domyślnie Użytkowy) Wybierz jakość druku i krój czcionki. Zmień na czcionkę NLQ Courier lub NLQ Gothic, aby uzyskać jakość zbliżoną do listowej. Jeśli drukujesz dokumenty robocze, wybierz tryb DRAFT, następnie typ HSD lub SSD w trybie DRAFT. Oba te elementy znajdują się w grupie Font Group. Print Registration, Default = 0 (regulacja druku, domyślnie 0) Zmień to ustawienie, jeśli to konieczne, aby uzyskać najlepsze ustawienie do drukowania dwukierunkowego. Print Suppress Effective, Default = Yes (efektywny sposób wyłączania drukowania, domyślnie Tak) Jeśli system korzysta z kodów DC1 i DC3 do innego celu niż wyłączanie drukowania, zmień ustawienie na No (Nie). Proportional Spacing, Default = No (odstępy proporcjonalne, domyślnie Nie) Zmień to ustawienie na Yes (Tak), aby włączyć proporcjonalne odstępy między znakami. Protocol, Default = Ready/Busy (protokół, domyślnie Ready/Busy) Pojawia się tylko wtedy, gdy jest zainstalowany opcjonalny interfejs szeregowy. Zmień na X-ON / X-OFF, jeśli taki jest protokół używany przez system. TRYB MENU > 47

48 Receive Buffer Size, Default = 64K (rozmiar buforu odbiorczego, domyślnie 64 K) Wybiera ilość pamięci przeznaczoną do przechowywania odebranych danych. Wybranie opcji 1 Line bardziej angażuje komputer podczas drukowania, ale w przypadku przerwania zadania drukowania drukarka zatrzymuje się znacznie szybciej. Reset Inhibit, Default = No (blokowanie resetowania, domyślnie Nie) Wybierz Yes (Tak), jeśli chcesz, aby drukarka ignorowała polecenie resetowania wysyłane przez oprogramowanie. Zapobiega to dokonywanym przez oprogramowanie zmianom ustawień wprowadzonych za pomocą panelu sterowania lub poleceń drukarki. UWAGA Zapobiega to także usuwaniu przez oprogramowanie istniejących ustawień po zakończeniu drukowania jednego dokumentu i przejściu do kolejnego. Serial Data 7/8 Bits, Default = 8 Bits (dane szeregowe 7-/8-bitowe, domyślnie 8-bitowe) Pojawia się tylko wtedy, gdy jest zainstalowany opcjonalny interfejs szeregowy. Zmień to ustawienie na 7 Bits (7-bitowe), jeśli system używa formatu danych 7-bitowych. SI Select Pitch 10 cpi, Default = 17.1 cpi (polecenie SI w przypadku gęstości 10 znaków na cal, domyślnie 17,1 znaku na cal) Tylko emulacja IBM. Ustawia gęstość znaków, gdy na panelu sterowania drukarki jest ustawiona gęstość 10 cpi i jest odbierane polecenie SI. SI Select Pitch 12 cpi, Default = 20 cpi (polecenie SI w przypadku gęstości 12 znaków na cal, domyślnie 20 znaków na cal) Tylko emulacja IBM. Ustawia gęstość znaków, gdy na panelu sterowania drukarki jest ustawiona gęstość 12 cpi i jest odbierane polecenie SI. TRYB MENU > 48

49 Size, Default = Single (rozmiar, domyślnie Pojedynczy) Zmień na Double (podwójny), aby uzyskać podwójną szerokość i wysokość druku. Skip Over Perforation, Default = No (pomijanie perforacji, domyślnie Nie) Zmień na Yes (Tak), jeśli drukarka ma przechodzić na następną stronę, gdy znajduje się w odległości 25 mm od końca strony. Zachowaj ustawienie No (Nie), jeśli oprogramowanie ma własne sterowanie formatowaniem strony. Style, Default = Normal (styl, domyślnie Normalny) Zmień na ustawienie Italics (Kursywa), jeśli chcesz drukować znaki pochylone. Time Out Print, Default = Valid (limit czasu drukowania, domyślnie Obowiązuje) Jeśli oprogramowanie długo przetwarza dane przesyłane do drukarki, zmień to ustawienie na Invalid (Nie obowiązuje), aby zapobiec zrzucaniu odebranych danych podczas oczekiwania na następne. TRYB MENU > 49
