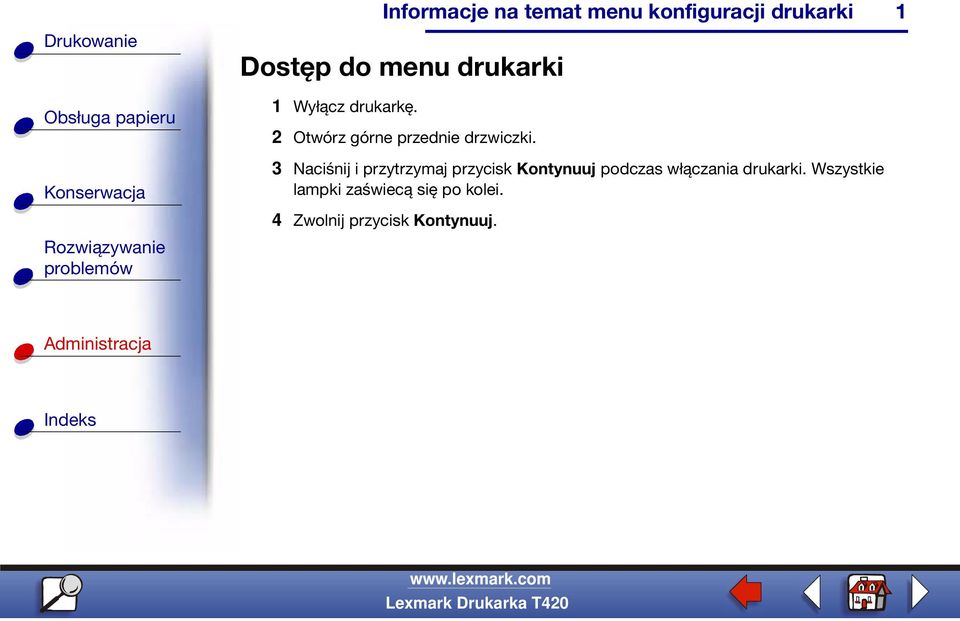

1 Dostęp do menu drukarki 1 Wyłącz drukarkę. 2 Otwórz górne przednie drzwiczki. 3 Naciśnij i przytrzymaj przycisk Kontynuuj podczas włączania drukarki. Wszystkie lampki zaświecą się po kolei. 4 Zwolnij przycisk Kontynuuj. 1

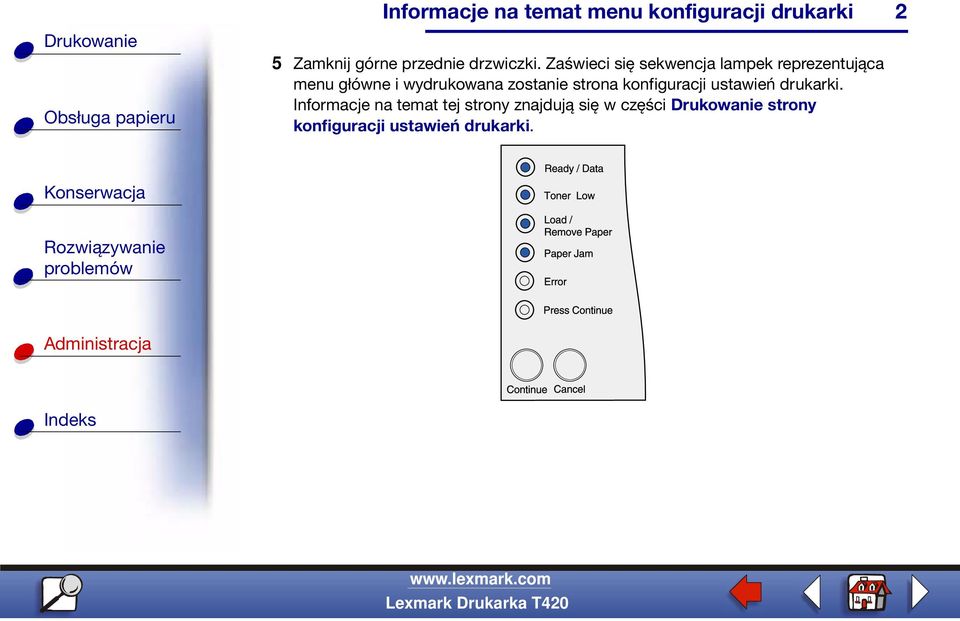

2 5 Zamknij górne przednie drzwiczki. Zaświeci się sekwencja lampek reprezentująca menu główne i wydrukowana zostanie strona konfiguracji ustawień drukarki. Informacje na temat tej strony znajdują się w części Drukowanie strony konfiguracji ustawień drukarki. 2

wydrukowana zostanie strona konfiguracji ustawień drukarki.

3 Drukowanie strony konfiguracji ustawień drukarki 3 W celu wydrukowania strony konfiguracji ustawień drukarki wykonaj czynności zawarte wrozdziale Dostęp do menu drukarki. Strona zawiera wykaz dostępnych menu oraz instrukcje na temat przechodzenia do danego menu, elementu menu i opcji, które można zmieniać, jak również sposobu wyboru i zapisywania wybranych opcji. Menu reprezentowane są sekwencjami lampek Gotowa/Dane, Mało toneru, Załaduj/ Wyjmij papier oraz Zacięty papier. Elementy menu oraz ich opcje określane są za pomocą sekwencji lampek Błąd oraz Naciśnij przycisk Kontynuuj. Poruszanie się po menu i elementach menu oraz wybór i zapisywanie opcji Naciskaj i zwalniaj przycisk Anuluj, aby przewijać menu i ich elementy. Naciskaj i zwalniaj przycisk Kontynuuj, aby przejść do żądanej opcji. Naciśnij i przytrzymaj przycisk Kontynuuj do czasu, aż wszystkie lampki zaświecą się po kolei, aby zapisać ustawioną opcję. Aby powrócić do menu głównego, naciśnij i przytrzymaj przycisk Anuluj do czasu, aż wszystkie lampki zaświecą się po kolei.

Menu reprezentowane są sekwencjami lampek Gotowa/Dane, Mało toneru, Załaduj/ Wyjmij papier oraz Zacięty papier.

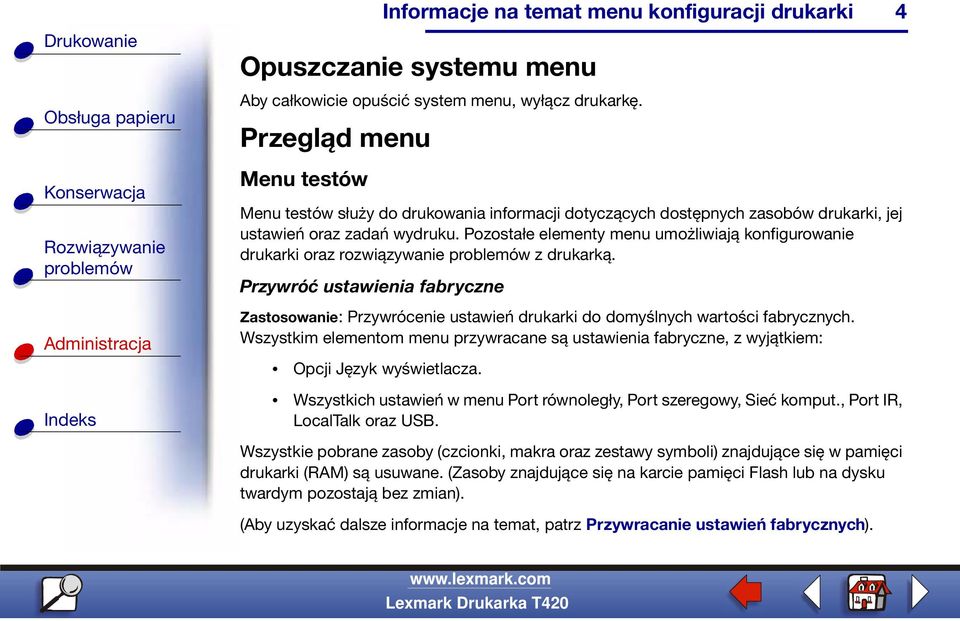

4 Opuszczanie systemu menu Aby całkowicie opuścić system menu, wyłącz drukarkę. Przegląd menu 4 Menu testów Menu testów służy do drukowania informacji dotyczących dostępnych zasobów drukarki, jej ustawień oraz zadań wydruku. Pozostałe elementy menu umożliwiają konfigurowanie drukarki oraz rozwiązywanie z drukarką. Przywróć ustawienia fabryczne Zastosowanie: Przywrócenie ustawień drukarki do domyślnych wartości fabrycznych. Wszystkim elementom menu przywracane są ustawienia fabryczne, z wyjątkiem: Opcji Język wyświetlacza. Wszystkich ustawień w menu Port równoległy, Port szeregowy, Sieć komput., Port IR, LocalTalk oraz USB. Wszystkie pobrane zasoby (czcionki, makra oraz zestawy symboli) znajdujące się w pamięci drukarki (RAM) są usuwane. (Zasoby znajdujące się na karcie pamięci Flash lub na dysku twardym pozostają bez zmian). (Aby uzyskać dalsze informacje na temat, patrz Przywracanie ustawień fabrycznych).

Pozostałe elementy menu umożliwiają konfigurowanie drukarki oraz rozwiązywanie z drukarką.

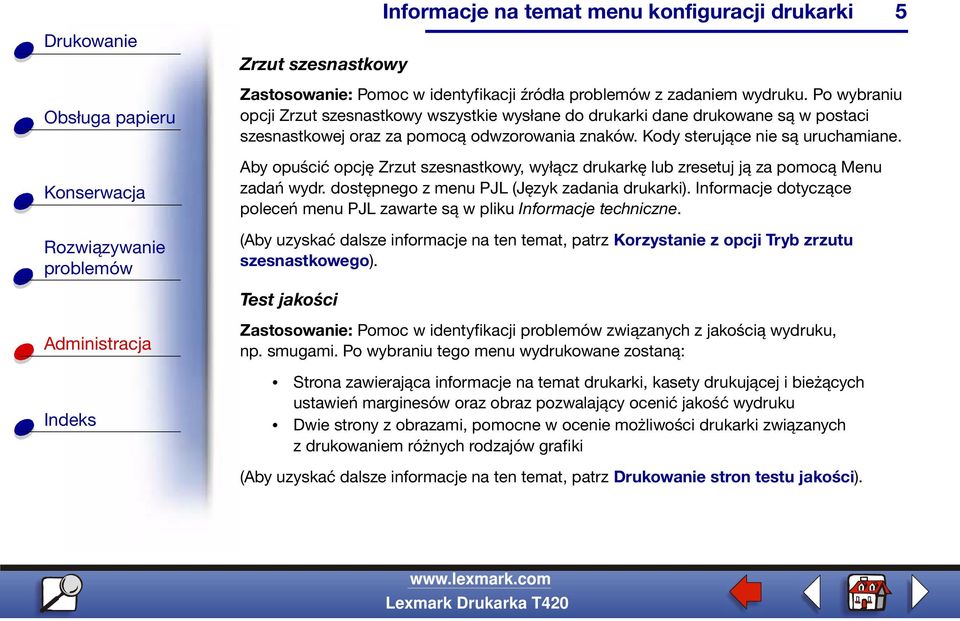

5 Zrzut szesnastkowy 5 Zastosowanie: Pomoc w identyfikacji źródła z zadaniem wydruku. Po wybraniu opcji Zrzut szesnastkowy wszystkie wysłane do drukarki dane drukowane są w postaci szesnastkowej oraz za pomocą odwzorowania znaków. Kody sterujące nie są uruchamiane. Aby opuścić opcję Zrzut szesnastkowy, wyłącz drukarkę lub zresetuj ją za pomocą Menu zadań wydr. dostępnego z menu PJL (Język zadania drukarki). Informacje dotyczące poleceń menu PJL zawarte są w pliku Informacje techniczne. (Aby uzyskać dalsze informacje na ten temat, patrz Korzystanie z opcji Tryb zrzutu szesnastkowego). Test jakości Zastosowanie: Pomoc w identyfikacji związanych z jakością wydruku, np. smugami. Po wybraniu tego menu wydrukowane zostaną: Strona zawierająca informacje na temat drukarki, kasety drukującej i bieżących ustawień marginesów oraz obraz pozwalający ocenić jakość wydruku Dwie strony z obrazami, pomocne w ocenie możliwości drukarki związanych z drukowaniem różnych rodzajów grafiki (Aby uzyskać dalsze informacje na ten temat, patrz Drukowanie stron testu jakości).

Aby opuścić opcję Zrzut szesnastkowy, wyłącz drukarkę lub zresetuj ją za pomocą Menu zadań wydr. dostępnego z menu PJL (Język zadania drukarki).

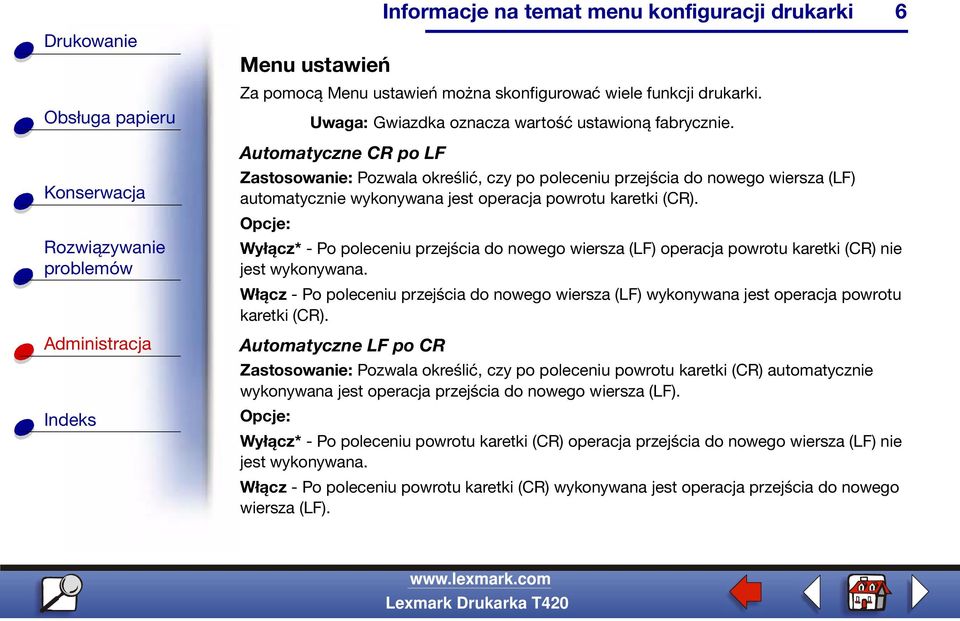

6 Menu ustawień Za pomocą Menu ustawień można skonfigurować wiele funkcji drukarki. Uwaga: Gwiazdka oznacza wartość ustawioną fabrycznie. 6 Automatyczne CR po LF Zastosowanie: Pozwala określić, czy po poleceniu przejścia do nowego wiersza (LF) automatycznie wykonywana jest operacja powrotu karetki (CR). Wyłącz* - Po poleceniu przejścia do nowego wiersza (LF) operacja powrotu karetki (CR) nie jest wykonywana. Włącz - Po poleceniu przejścia do nowego wiersza (LF) wykonywana jest operacja powrotu karetki (CR). Automatyczne LF po CR Zastosowanie: Pozwala określić, czy po poleceniu powrotu karetki (CR) automatycznie wykonywana jest operacja przejścia do nowego wiersza (LF). Wyłącz* - Po poleceniu powrotu karetki (CR) operacja przejścia do nowego wiersza (LF) nie jest wykonywana. Włącz - Po poleceniu powrotu karetki (CR) wykonywana jest operacja przejścia do nowego wiersza (LF).

Wyłącz* - Po poleceniu przejścia do nowego wiersza (LF) operacja powrotu karetki (CR) nie jest wykonywana.

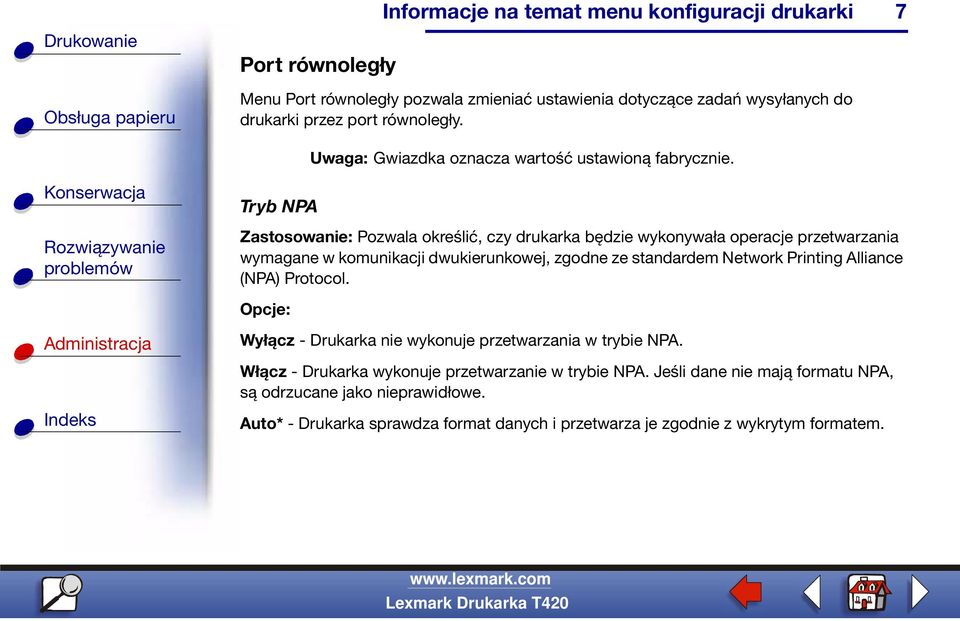

7 Port równoległy Menu Port równoległy pozwala zmieniać ustawienia dotyczące zadań wysyłanych do drukarki przez port równoległy. Tryb NPA Uwaga: Gwiazdka oznacza wartość ustawioną fabrycznie. 7 Zastosowanie: Pozwala określić, czy drukarka będzie wykonywała operacje przetwarzania wymagane w komunikacji dwukierunkowej, zgodne ze standardem Network Printing Alliance (NPA) Protocol. Wyłącz - Drukarka nie wykonuje przetwarzania w trybie NPA. Włącz - Drukarka wykonuje przetwarzanie w trybie NPA. Jeśli dane nie mają formatu NPA, są odrzucane jako nieprawidłowe. Auto* - Drukarka sprawdza format danych i przetwarza je zgodnie z wykrytym formatem.

7 Zastosowanie: Pozwala określić, czy drukarka będzie wykonywała operacje przetwarzania wymagane w komunikacji dwukierunkowej, zgodne ze standardem Network

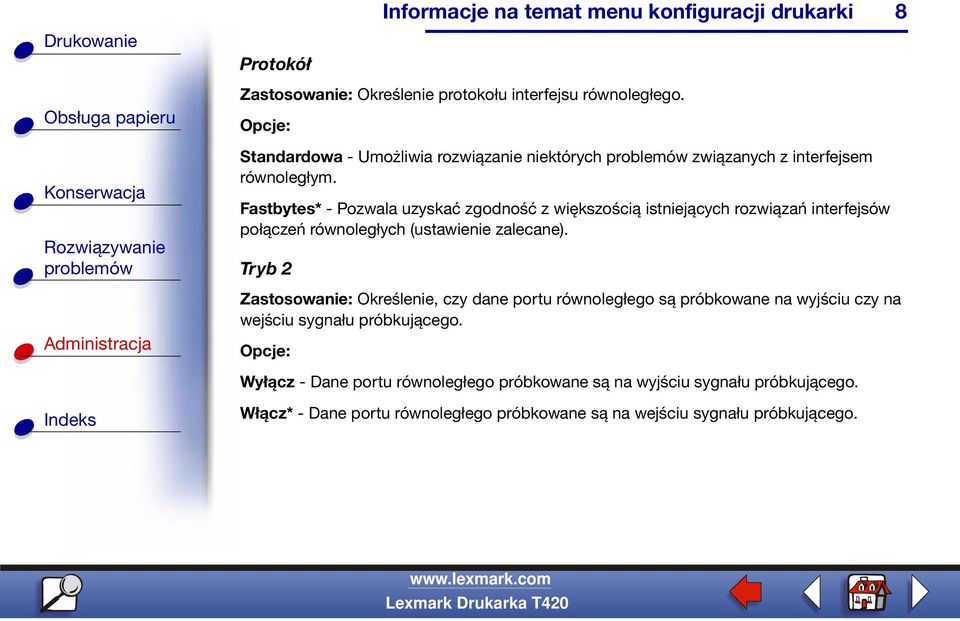

8 Protokół 8 Zastosowanie: Określenie protokołu interfejsu równoległego. Standardowa - Umożliwia rozwiązanie niektórych związanych z interfejsem równoległym. Fastbytes* - Pozwala uzyskać zgodność z większością istniejących rozwiązań interfejsów połączeń równoległych (ustawienie zalecane). Tr yb 2 Zastosowanie: Określenie, czy dane portu równoległego są próbkowane na wyjściu czy na wejściu sygnału próbkującego. Wyłącz - Dane portu równoległego próbkowane są na wyjściu sygnału próbkującego. Włącz* - Dane portu równoległego próbkowane są na wejściu sygnału próbkującego.

Fastbytes* - Pozwala uzyskać zgodność z większością istniejących rozwiązań interfejsów połączeń równoległych (ustawienie zalecane).

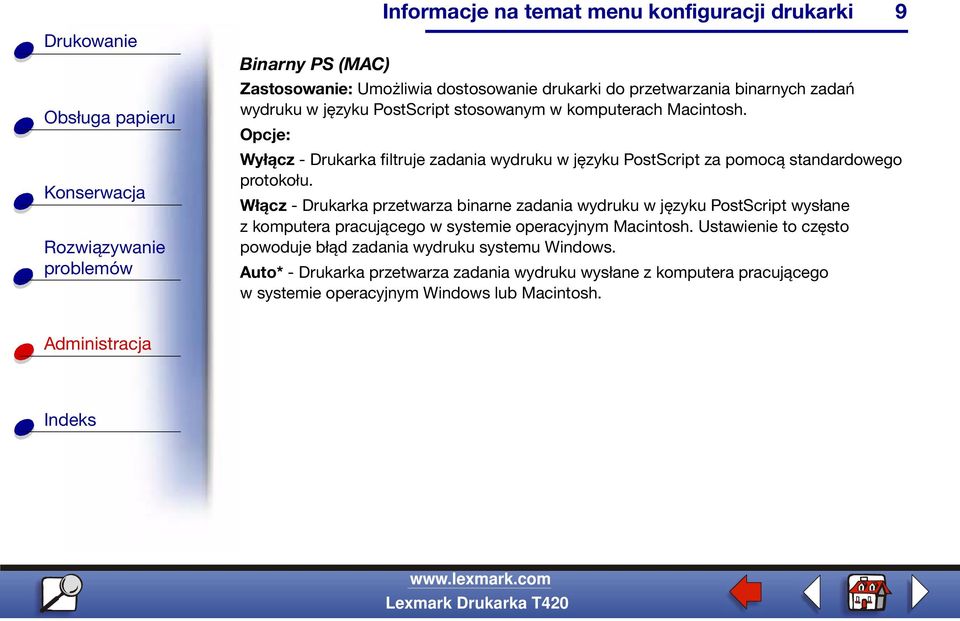

9 Binarny PS (MAC) Zastosowanie: Umożliwia dostosowanie drukarki do przetwarzania binarnych zadań wydruku w języku PostScript stosowanym w komputerach Macintosh. Wyłącz - Drukarka filtruje zadania wydruku w języku PostScript za pomocą standardowego protokołu. Włącz - Drukarka przetwarza binarne zadania wydruku w języku PostScript wysłane z komputera pracującego w systemie operacyjnym Macintosh. Ustawienie to często powoduje błąd zadania wydruku systemu Windows. Auto* - Drukarka przetwarza zadania wydruku wysłane z komputera pracującego w systemie operacyjnym Windows lub Macintosh. 9

Włącz - Drukarka przetwarza binarne zadania wydruku w języku PostScript wysłane z komputera pracującego w systemie operacyjnym Macintosh.

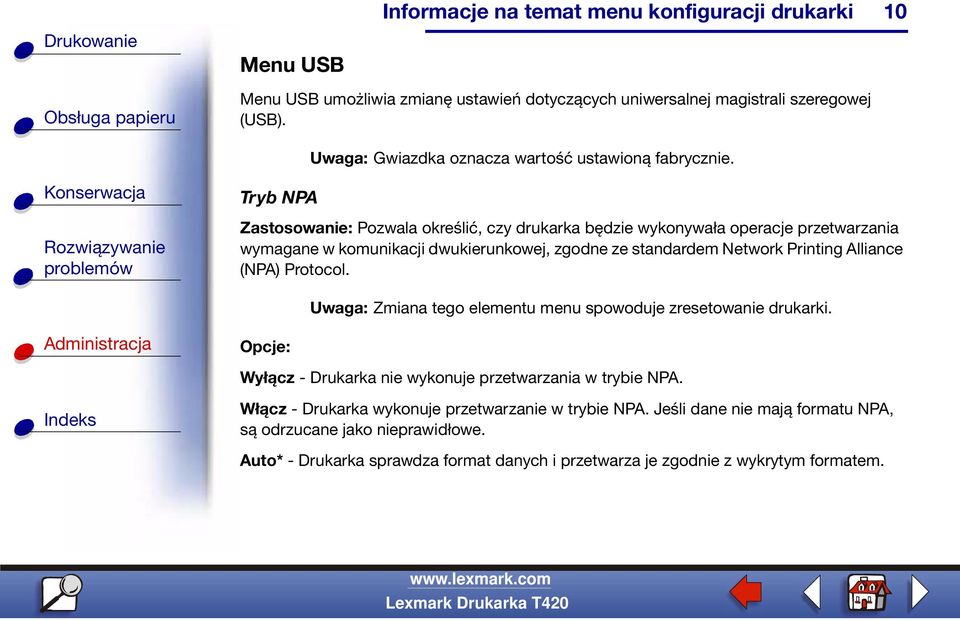

10 Menu USB 10 Menu USB umożliwia zmianę ustawień dotyczących uniwersalnej magistrali szeregowej (USB). Uwaga: Gwiazdka oznacza wartość ustawioną fabrycznie. Tryb NPA Zastosowanie: Pozwala określić, czy drukarka będzie wykonywała operacje przetwarzania wymagane w komunikacji dwukierunkowej, zgodne ze standardem Network Printing Alliance (NPA) Protocol. Uwaga: Zmiana tego elementu menu spowoduje zresetowanie drukarki. Wyłącz - Drukarka nie wykonuje przetwarzania w trybie NPA. Włącz - Drukarka wykonuje przetwarzanie w trybie NPA. Jeśli dane nie mają formatu NPA, są odrzucane jako nieprawidłowe. Auto* - Drukarka sprawdza format danych i przetwarza je zgodnie z wykrytym formatem.

Printing Alliance (NPA) Protocol. Uwaga: Zmiana tego elementu menu spowoduje zresetowanie drukarki. Wyłącz - Drukarka nie wykonuje przetwarzania w trybie NPA.

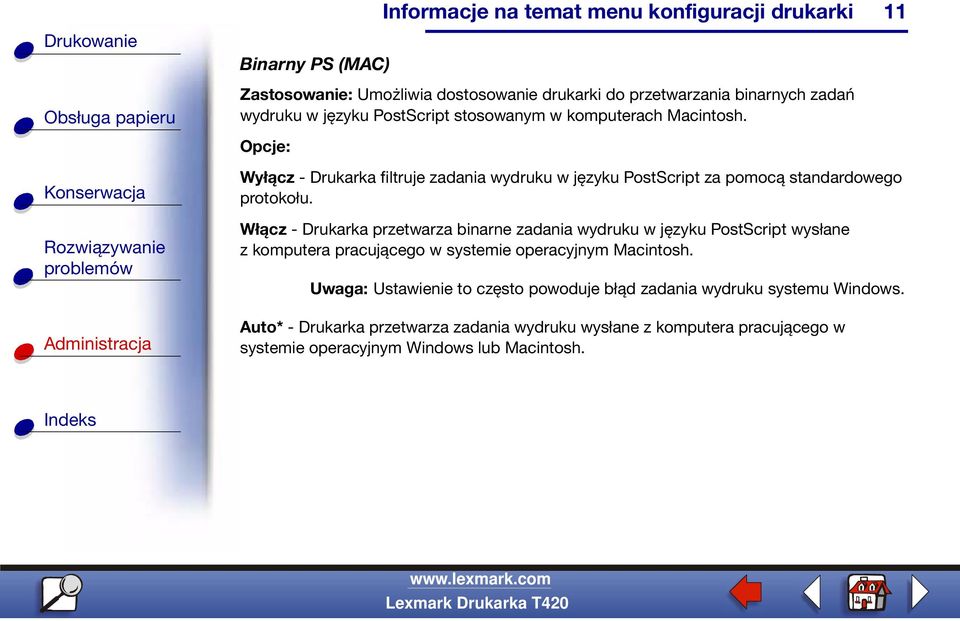

11 Binarny PS (MAC) Zastosowanie: Umożliwia dostosowanie drukarki do przetwarzania binarnych zadań wydruku w języku PostScript stosowanym w komputerach Macintosh. 11 Wyłącz - Drukarka filtruje zadania wydruku w języku PostScript za pomocą standardowego protokołu. Włącz - Drukarka przetwarza binarne zadania wydruku w języku PostScript wysłane z komputera pracującego w systemie operacyjnym Macintosh. Uwaga: Ustawienie to często powoduje błąd zadania wydruku systemu Windows. Auto* - Drukarka przetwarza zadania wydruku wysłane z komputera pracującego w systemie operacyjnym Windows lub Macintosh.

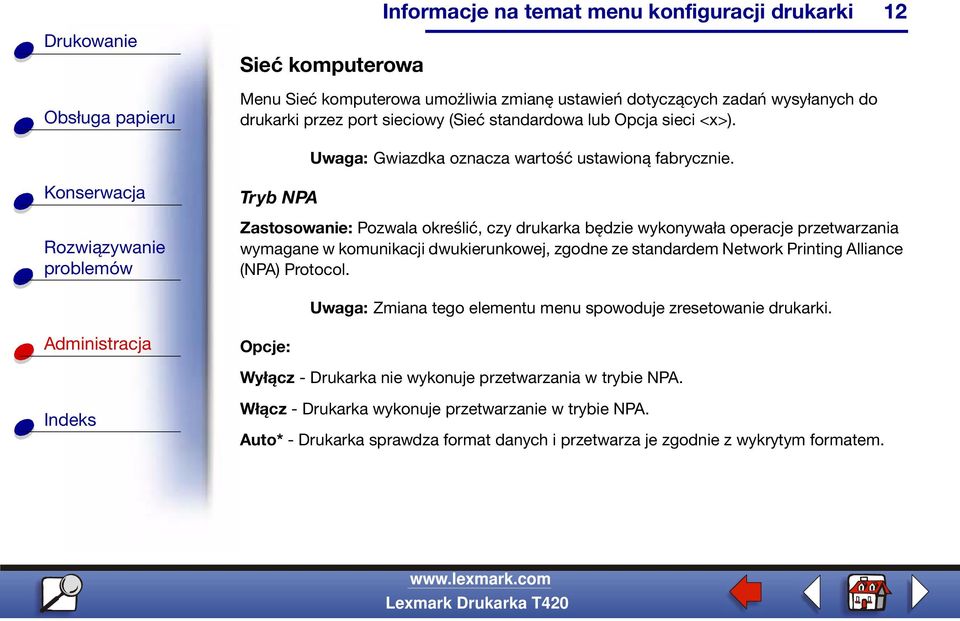

12 Sieć komputerowa Menu Sieć komputerowa umożliwia zmianę ustawień dotyczących zadań wysyłanych do drukarki przez port sieciowy (Sieć standardowa lub Opcja sieci <x>). Tryb NPA Uwaga: Gwiazdka oznacza wartość ustawioną fabrycznie. 12 Zastosowanie: Pozwala określić, czy drukarka będzie wykonywała operacje przetwarzania wymagane w komunikacji dwukierunkowej, zgodne ze standardem Network Printing Alliance (NPA) Protocol. Uwaga: Zmiana tego elementu menu spowoduje zresetowanie drukarki. Wyłącz - Drukarka nie wykonuje przetwarzania w trybie NPA. Włącz - Drukarka wykonuje przetwarzanie w trybie NPA. Auto* - Drukarka sprawdza format danych i przetwarza je zgodnie z wykrytym formatem.

12 Zastosowanie: Pozwala określić, czy drukarka będzie wykonywała operacje przetwarzania wymagane w komunikacji dwukierunkowej, zgodne ze standardem Network Printing

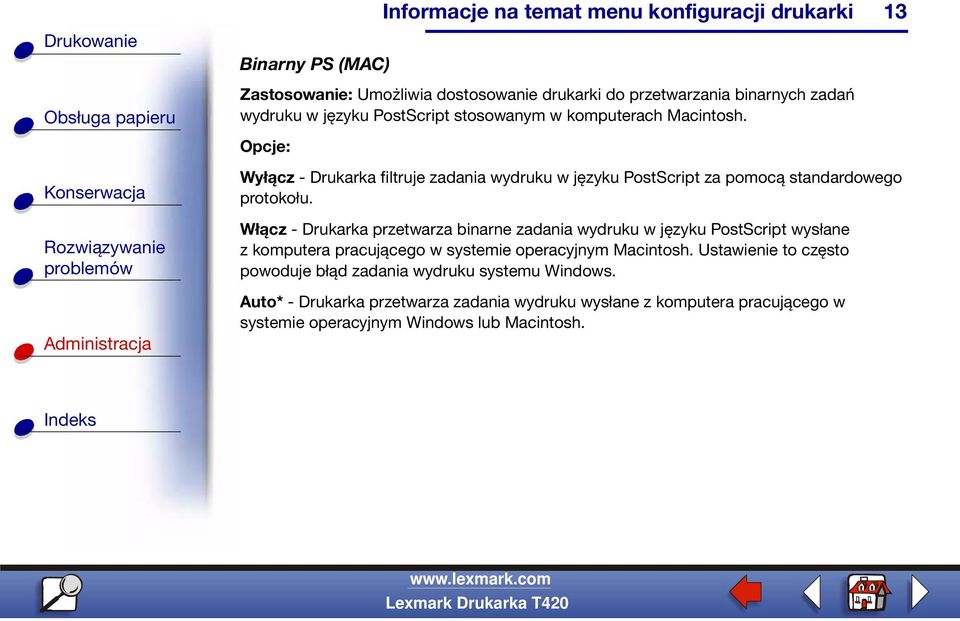

13 Binarny PS (MAC) Zastosowanie: Umożliwia dostosowanie drukarki do przetwarzania binarnych zadań wydruku w języku PostScript stosowanym w komputerach Macintosh. 13 Wyłącz - Drukarka filtruje zadania wydruku w języku PostScript za pomocą standardowego protokołu. Włącz - Drukarka przetwarza binarne zadania wydruku w języku PostScript wysłane z komputera pracującego w systemie operacyjnym Macintosh. Ustawienie to często powoduje błąd zadania wydruku systemu Windows. Auto* - Drukarka przetwarza zadania wydruku wysłane z komputera pracującego w systemie operacyjnym Windows lub Macintosh.

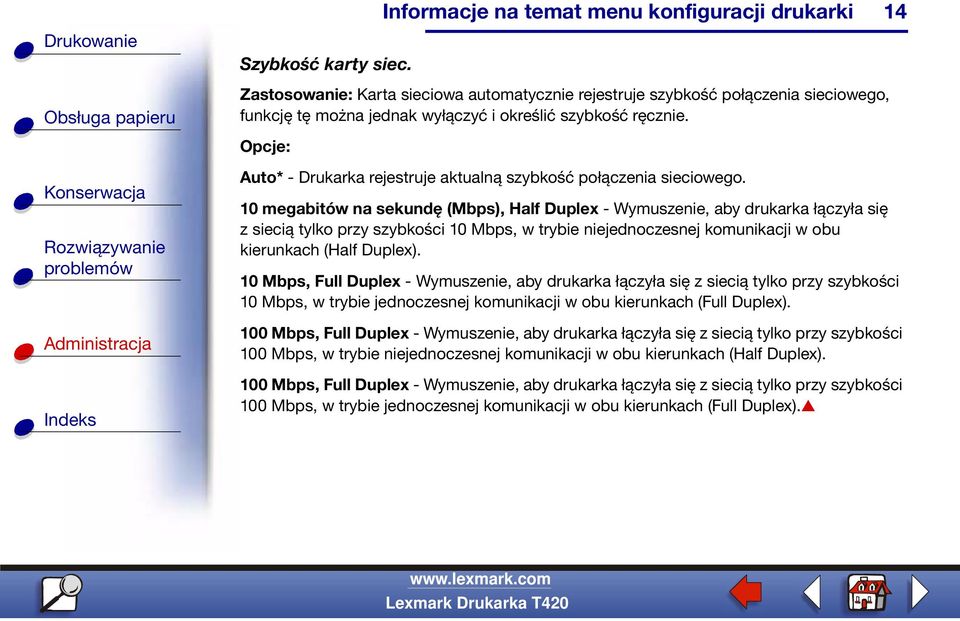

14 Szybkość karty siec. 14 Zastosowanie: Karta sieciowa automatycznie rejestruje szybkość połączenia sieciowego, funkcję tę można jednak wyłączyć i określić szybkość ręcznie. Auto* - Drukarka rejestruje aktualną szybkość połączenia sieciowego. 10 megabitów na sekundę (Mbps), Half Duplex - Wymuszenie, aby drukarka łączyła się z siecią tylko przy szybkości 10 Mbps, w trybie niejednoczesnej komunikacji w obu kierunkach (Half Duplex). 10 Mbps, Full Duplex - Wymuszenie, aby drukarka łączyła się z siecią tylko przy szybkości 10 Mbps, w trybie jednoczesnej komunikacji w obu kierunkach (Full Duplex). 100 Mbps, Full Duplex - Wymuszenie, aby drukarka łączyła się z siecią tylko przy szybkości 100 Mbps, w trybie niejednoczesnej komunikacji w obu kierunkach (Half Duplex). 100 Mbps, Full Duplex - Wymuszenie, aby drukarka łączyła się z siecią tylko przy szybkości 100 Mbps, w trybie jednoczesnej komunikacji w obu kierunkach (Full Duplex).

10 megabitów na sekundę (Mbps), Half Duplex - Wymuszenie, aby drukarka łączyła się z siecią tylko przy szybkości 10 Mbps, w trybie niejednoczesnej komunikacji w obu kierunkach (Half Duplex).
