1 Techniki CAD w pracy inŝyniera Aplikacja programu Autodesk Inventor Studium stacjonarne i niestacjonarne. Kierunek: Elektrotechnika Temat: Definiowanie zadań, sekwencji i kamer w prezentacji programu Autodesk Inventor Opracował: dr inŝ. Andrzej Wilk

Kierunek: Elektrotechnika Temat: Definiowanie zadań, sekwencji

2 1. Uruchomić program Autodek Inventor. 2. Aktywować projekt właściwy dla danego uŝytkownika komputera. Z karty Get Started wybrać z grupy Launch opcję Projects.

W dialogu New File wybrać zakładkę Metric i zaznaczyć szablon pliku Standard(mm).ipn. Zamknąć dialog przyciskiem OK. 4. W karcie Presentation w grupie Create kliknij na ikonie.

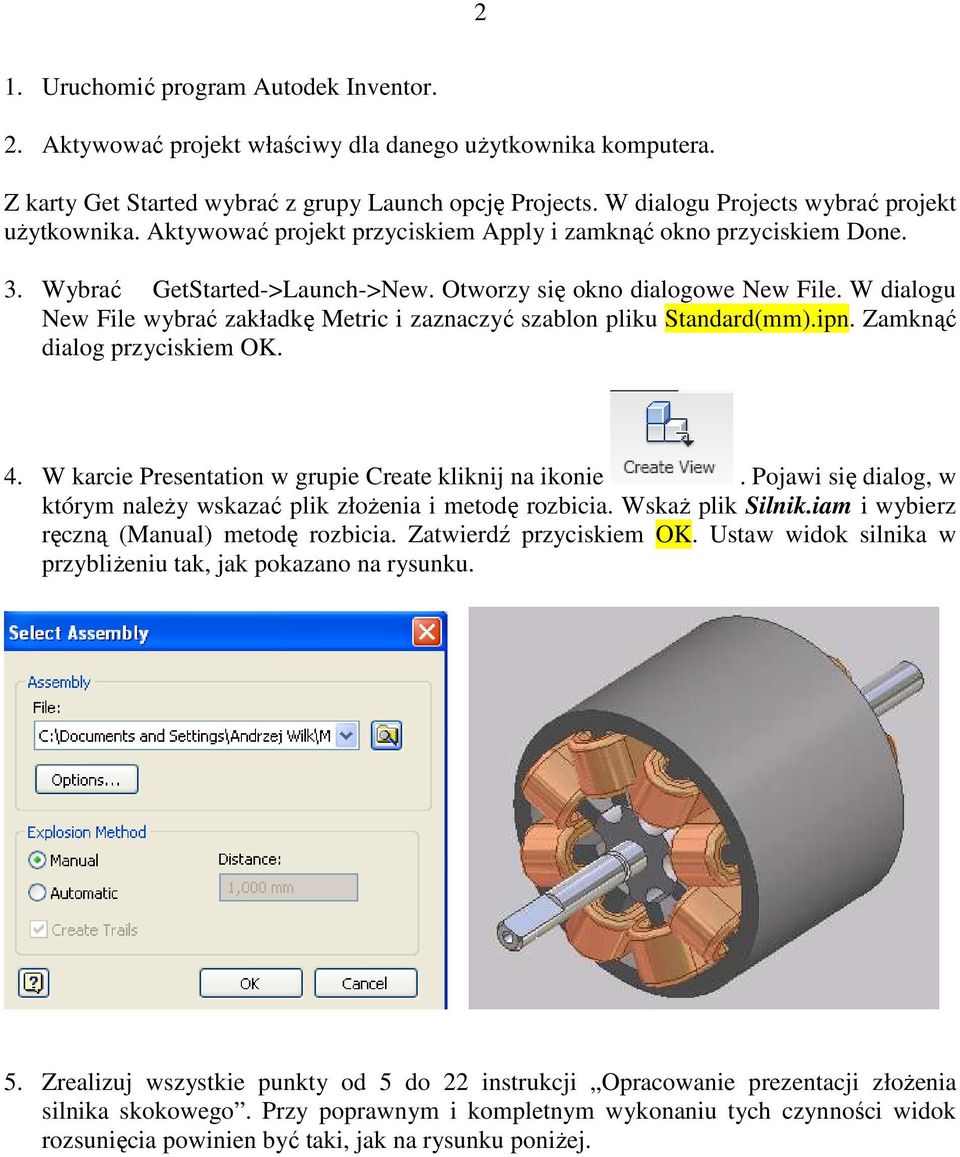

2 2 1. Uruchomić program Autodek Inventor. 2. Aktywować projekt właściwy dla danego uŝytkownika komputera. Z karty Get Started wybrać z grupy Launch opcję Projects. W dialogu Projects wybrać projekt uŝytkownika. Aktywować projekt przyciskiem Apply i zamknąć okno przyciskiem Done. 3. Wybrać GetStarted->Launch->New. Otworzy się okno dialogowe New File. W dialogu New File wybrać zakładkę Metric i zaznaczyć szablon pliku Standard(mm).ipn. Zamknąć dialog przyciskiem OK. 4. W karcie Presentation w grupie Create kliknij na ikonie. Pojawi się dialog, w którym naleŝy wskazać plik złoŝenia i metodę rozbicia. WskaŜ plik Silnik.iam i wybierz ręczną (Manual) metodę rozbicia. Zatwierdź przyciskiem OK. Ustaw widok silnika w przybliŝeniu tak, jak pokazano na rysunku. 5. Zrealizuj wszystkie punkty od 5 do 22 instrukcji Opracowanie prezentacji złoŝenia silnika skokowego. Przy poprawnym i kompletnym wykonaniu tych czynności widok rozsunięcia powinien być taki, jak na rysunku poniŝej.

3 3 6. Kliknij w przeglądarce na ikonę filtru przeglądarki (Browser Filters). Wybierz opcję Widok sekwencji (Sequence View). 7. Rozwiń w przeglądarce węzeł Explosion1 i następnie rozwiń węzeł Task1 (Zadanie1). Zostanie otworzona lista czterech sekwencji opracowanej wcześniej prezentacji rozsunięcia wirnika względem stojana.

Rozwiń w przeglądarce węzeł Explosion1 i następnie rozwiń węzeł Task1 (Zadanie1).

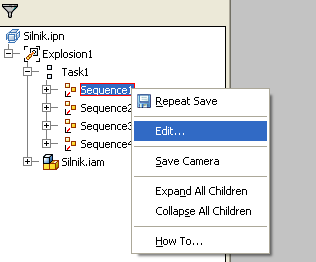

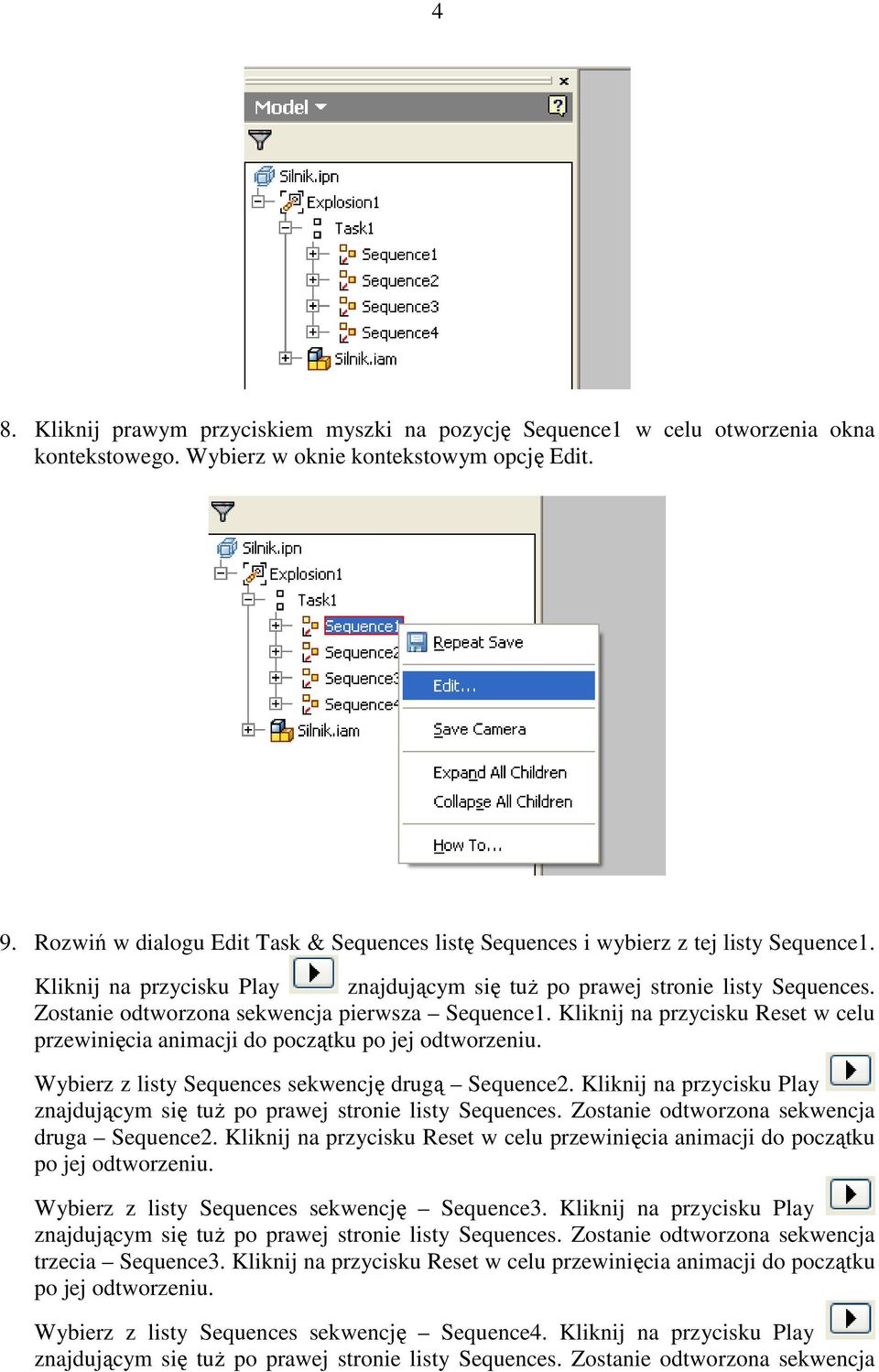

4 4 8. Kliknij prawym przyciskiem myszki na pozycję Sequence1 w celu otworzenia okna kontekstowego. Wybierz w oknie kontekstowym opcję Edit. 9. Rozwiń w dialogu Edit Task & Sequences listę Sequences i wybierz z tej listy Sequence1. Kliknij na przycisku Play znajdującym się tuŝ po prawej stronie listy Sequences. Zostanie odtworzona sekwencja pierwsza Sequence1. Kliknij na przycisku Reset w celu przewinięcia animacji do początku po jej odtworzeniu. Wybierz z listy Sequences sekwencję drugą Sequence2. Kliknij na przycisku Play znajdującym się tuŝ po prawej stronie listy Sequences. Zostanie odtworzona sekwencja druga Sequence2. Kliknij na przycisku Reset w celu przewinięcia animacji do początku po jej odtworzeniu. Wybierz z listy Sequences sekwencję Sequence3. Kliknij na przycisku Play znajdującym się tuŝ po prawej stronie listy Sequences. Zostanie odtworzona sekwencja trzecia Sequence3. Kliknij na przycisku Reset w celu przewinięcia animacji do początku po jej odtworzeniu. Wybierz z listy Sequences sekwencję Sequence4. Kliknij na przycisku Play znajdującym się tuŝ po prawej stronie listy Sequences. Zostanie odtworzona sekwencja

Zostanie odtworzona sekwencja pierwsza Sequence1. Kliknij na przycisku Reset w celu przewinięcia animacji do początku po jej odtworzeniu. Wybierz z listy Sequences sekwencję drugą Sequence2.

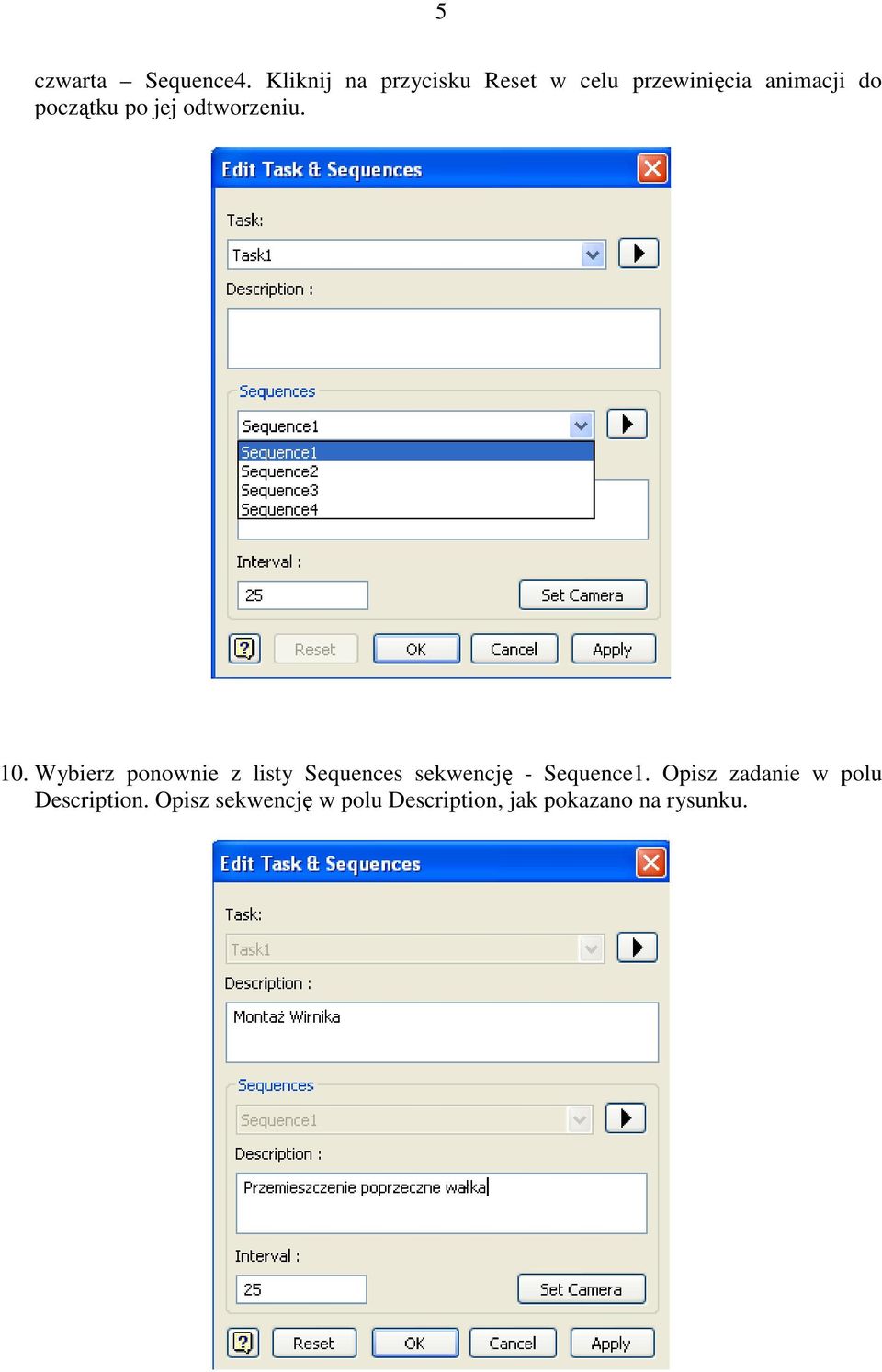

5 5 czwarta Sequence4. Kliknij na przycisku Reset w celu przewinięcia animacji do początku po jej odtworzeniu. 10. Wybierz ponownie z listy Sequences sekwencję - Sequence1. Opisz zadanie w polu Description. Opisz sekwencję w polu Description, jak pokazano na rysunku.

Opisz sekwencję w polu Description. Zmień wartość interwału na 30 klatek. 13.

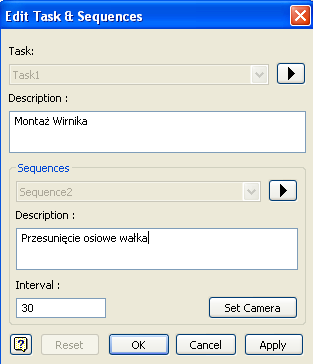

6 6 11. Ustaw widok rozsunięcia jak pokazano na rysunku poniŝej i kliknij na przycisku Set Camera. Kliknij następnie na przycisku Apply. Nastąpi zapisanie kamery zdefiniowanej przez widok i skojarzenie jej z sekwencją Sequence Wybierz z listy Sequences sekwencję Sequence2. Opisz sekwencję w polu Description. Zmień wartość interwału na 30 klatek. 13. Ustaw widok rozsunięcia jak pokazano na rysunku poniŝej i kliknij na przycisku Set Camera. Kliknij następnie na przycisku Apply. Nastąpi zapisanie kamery zdefiniowanej przez widok i skojarzenie jej z sekwencją Sequence2.

Ustaw widok rozsunięcia jak pokazano na rysunku poniŝej i kliknij na przycisku Set

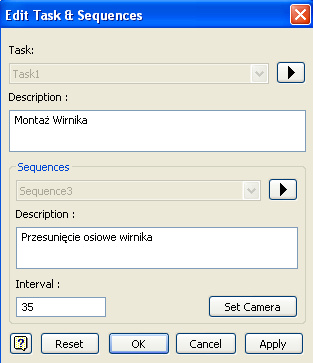

7 7 14. Wybierz z listy Sequences sekwencję Sequence3. Opisz sekwencję w polu Description. Zmień wartość interwału na 35 klatek. 15. Ustaw widok rozsunięcia jak pokazano na rysunku poniŝej i kliknij na przycisku Set Camera. Kliknij następnie na przycisku Apply. Nastąpi zapisanie kamery zdefiniowanej przez widok i skojarzenie jej z sekwencją Sequence3

Ustaw widok rozsunięcia jak pokazano na rysunku poniŝej i kliknij na przycisku Set Camera.

8 8 16. Wybierz z listy Sequences sekwencję Sequence4. Opisz sekwencję w polu Description. Zmień wartość interwału na 40 klatek. 17. Ustaw widok rozsunięcia jak pokazano na rysunku poniŝej i kliknij na przycisku Set Camera. Kliknij następnie na przycisku Apply. Nastąpi zapisanie kamery zdefiniowanej przez widok i skojarzenie jej z sekwencją Sequence4. Zamknij okno dialogowe przyciskiem OK.

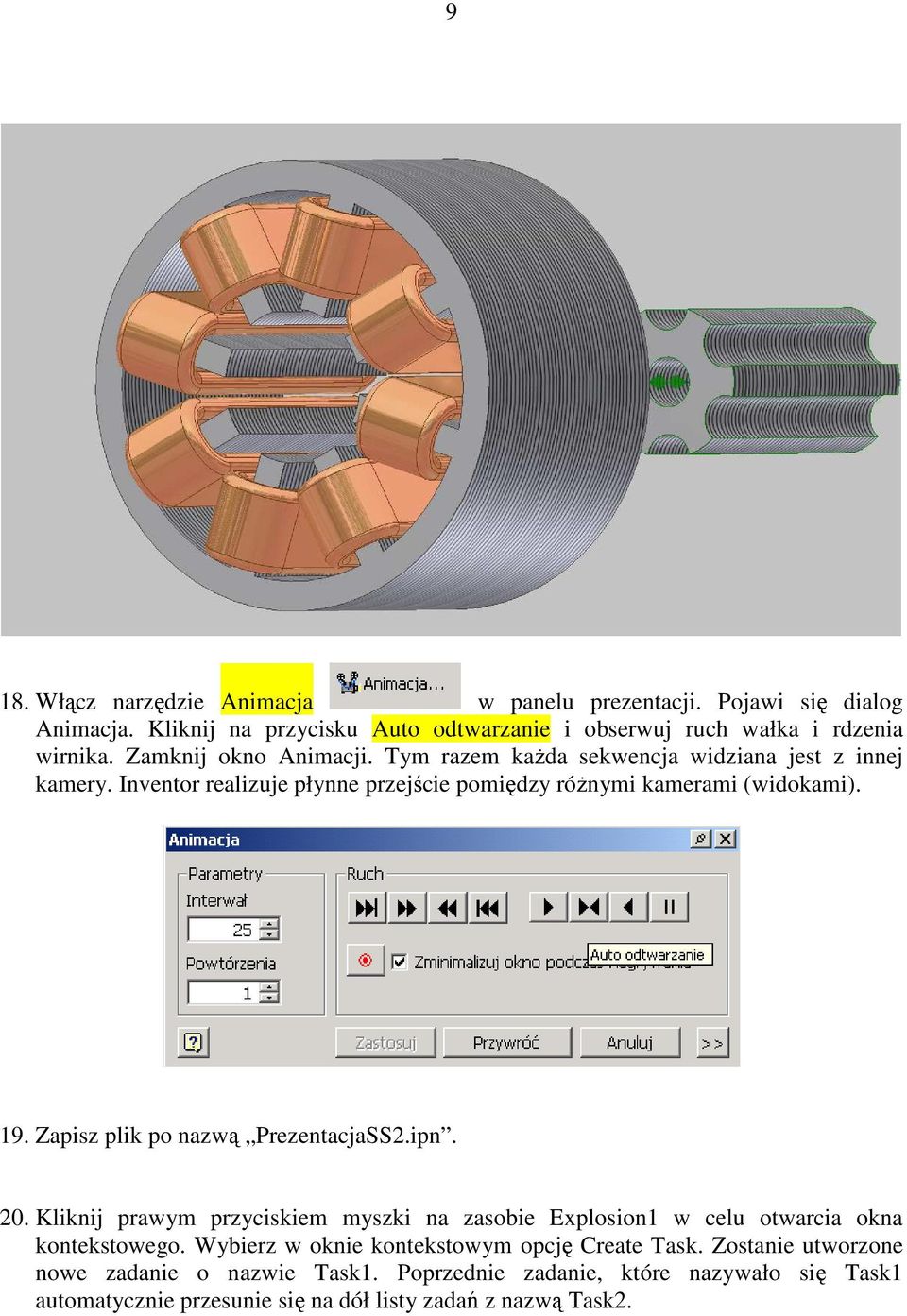

9 9 18. Włącz narzędzie Animacja w panelu prezentacji. Pojawi się dialog Animacja. Kliknij na przycisku Auto odtwarzanie i obserwuj ruch wałka i rdzenia wirnika. Zamknij okno Animacji. Tym razem kaŝda sekwencja widziana jest z innej kamery. Inventor realizuje płynne przejście pomiędzy róŝnymi kamerami (widokami). 19. Zapisz plik po nazwą PrezentacjaSS2.ipn. 20. Kliknij prawym przyciskiem myszki na zasobie Explosion1 w celu otwarcia okna kontekstowego. Wybierz w oknie kontekstowym opcję Create Task. Zostanie utworzone nowe zadanie o nazwie Task1. Poprzednie zadanie, które nazywało się Task1 automatycznie przesunie się na dół listy zadań z nazwą Task2.

Zapisz plik po nazwą PrezentacjaSS2.ipn. 20. Kliknij prawym przyciskiem myszki na zasobie Explosion1 w celu otwarcia okna kontekstowego.

10 21. Dla nowego zadania utwórz zbiór sekwencji poprzez aktywowanie narzędzia.

10 Dla nowego zadania utwórz zbiór sekwencji poprzez aktywowanie narzędzia. Nowy zbiór powinien dotyczyć prezentacji cewek, czyli demontaŝu cewek z rdzenia stojana. 22. Uzupełnij prezentację w nowym zadaniu (Task1) o rozsuniecie uzwojeń względem rdzenia stojana z ustawieniem kilku kamer dla tego procesu.

Nowy zbiór powinien dotyczyć prezentacji cewek, czyli demontaŝu cewek z
