1 [ Zabezpieczenia ] Seria Px0 MiCOM P Zabezpieczenie nadprądowe MiCOM P to zespół zabezpieczeń nadprądowych i napięciowych dedykowany do ochrony urządzeń w sieciach wysokiego i średniego napięcia. Systemy te mogą pracować w układzie z punktem zerowym izolowanym lub uziemionym poprzez impedancję czy rezystancję. Mnogość funkcji zabezpieczeniowych wbudowanych w to urządzenie pozwala chronić szerokim zakresem zastosowań odcinki kablowe i napowietrzne, transformatory i silniki. MiCOM P w obudowie 0TE W celu łatwej adaptacji do pracy w różnych układach, przekaźnik oferuje możliwość konfiguracji funkcji zabezpieczeniowych w oddzielnych bankach nastaw. P może opcjonalnie pracować jako sterownik polowy. Pozwala na sterowanie do łączników w polu pracujących w ponad 0 dostępnych układach. Dzięki wykorzystaniu dużej liczby wejść binarnych i wyjść przekaźnikowych można skutecznie wyeliminować stosowane dotychczas dodatkowe zewnętrzne urządzenia zmniejszając tym samym koszt instalacji. P oferuje bogatą liczbę funkcji zabezpieczeniowych, które mogą być indywidualnie załączane lub odstawiane w zależności od potrzeb danej aplikacji. P oferuje pomoc przy uruchomieniu i przy testowaniu, jak również w czasie pracy poprzez odczyt wielu cyklicznie zmieniających się wielkości operacyjnych (prądów i napięć oraz zmiennych obliczonych na ich podstawie), stanów sygnałów dwustanowych, pomiarów energii (czynnej i biernej, pobieranej i oddawanej). Liczniki zdarzeń dostarczają danych dla obliczeń statystycznych. P ma budowę modułową. Moduły są umieszczone w aluminiowej obudowie i elektrycznie połączone poprzez szynę analogową i cyfrową. Nominalny zakres napięć dla wejść dwustanowych wynosi do 0V DC (bez konieczności przełączania). Również napięcie zasilające posiada szeroki zakres, nominalne wynosi: -0V DC i 00-0V AC. Wszystkie wyjścia można wykorzystać zarówno dla sygnalizacji jak i komend. P wyposażony jest opcjonalnie w jedno niskoprądowe wejście i dwa wyjścia analogowe 0 0 ma, których charakterystyka interpolowana jest przez regulowane punkty pracy. Wejście analogowe wyposażone jest w układ kontrolujący jego pracę w warunkach zwarcia i przerwy w obwodzie pomiarowym. Dodatkowo możliwa jest współpraca z jednym przetwornikiem rezystancyjno-temperaturowym RTD.

2 [ Zabezpieczenia ] Seria Px0 FUNKCJE ZABEZPIECZENIA P bez pom. U P z pom. U 0/ Zabezpieczenia nadprądowe o charakterystyce prądowo-niezależnej (-stopniowe, dla zwarć fazowych oraz dla składowej zerowej) Zabezpieczenia nadprądowe o charakterystyce prądowo-zależnej (dla zwarć fazowych oraz dla składowej zerowej) Moduł określania kierunku zwarcia dla zabezpieczeń nadprądowych -- 0/ Zabezpieczenie od załączenia na zwarcie Zabezpieczenie przeciążeniowe (model cieplny z pomiarem wielkości true RMS ) Zabezpieczenie kierunkowe mocowe -- Zabezpieczenie nadprądowe składowej przeciwnej (asymetria) N Zabezpieczenia ziemnozwarciowe admitancyjne -- N Zabezpieczenie ziemnozwarciowe określające kierunek zwarcia doziemnego w oparciu o stany przejściowe -- O* ) /0S/LR/ Zabezpieczenie silnikowe (z pomiarem wielkosci true RMS ) Zabezpieczenie przeciążeniowe Zabezpieczenie podprądowe / Zabezpieczenie pod- nadnapięciowe składowej zgodnej, przeciwnej i zerowej -- Zabezpieczenie pod- nadczęstotliwościowe -- Telezabezpieczenie (praca współbieżna) Automatyka SPZ Automatyka kontroli synchronizmu -- O 0BF Lokalna rezerwa wyłącznikowa 0/ Kontrola obwodów pomiarowych Sygnalizacja wartości granicznej Logika programowalna Sterowanie łącznikami O O* ) Funkcje sygnałów jednobitowych Blokady polowe * ) interfejsy RS (skrętka lub światłowód) O O Interfejs synchronizacji czasu IRIG-B O O Interfejs InterMiCOM O O wyjścia analogowe 0-0 ma O O* ) wejście analogowe 0-0 ma O O* ) wejście czujnika RTD O O* ) Klawisze funkcyjne * ) standard O opcja -- brak * ) opcja niedostępna dla obudowy TE Obok funkcji wymienionych powyżej i pełnej samokontroli w P są następujące funkcje ogólne: Wybór banku nastaw Protokoły zdarzeń: operacyjnych, przeciążeniowych, ziemnozwarciowych (oznaczonych cechą czasu) Zestaw pomiarów przeciążeniowych, doziemnych, zakłóceniowych Rejestracja zakłóceń (oznaczonych cechą czasu, wraz z przebiegami analogowymi)

3 [ Zabezpieczenia ] Seria Px0 Sterowanie i wyświetlacz Lokalny panel sterowniczy z wyświetlaczem LCD klawiszy funkcyjnych (dostępnych dla obudowy 0 oraz TE) diody LED, z nich dopuszcza swobodną konfigurację przyporządkowanie funkcji w dwukolorowych opcjach (żółty i czerwony). Dla obudowy TE dostępnych jest 0 jednokolorowych diod Interfejs PC Opcjonalne wejście IRIG-B (synchronizacja czasu) Opcjonalny interfejs komunikacyjny do stacyjnego systemu sterowania i kontroli Interfejsy komunikacyjne Wymiana informacji odbywa się poprzez lokalny panel sterowniczy, interfejs PC i opcjonalny moduł komunikacyjny. Interfejs komunikacyjny KOM wykorzystuje jeden z dostępnych protokołów: IEC / IEC / Modbus / DNP.0 / Courier. Używajac tego interfejsu P może być włączony w stacyjny system sterowania i kontroli. Interfejs KOM jest zgodny z IEC i służy wyłącznie do zdalnej edycji nastaw. Interfejs KOM InterMiCOM dedykowany jest do wymiany informacji o sygnałach cyfrowych pomiędzy dwoma urządzeniami. Klawisze funkcyjne klawiszy funkcyjnych dostępnych jest dla obudowy 0 oraz TE. Do każdego klawisza można przypisać pojedyncza funkcję lub komendę sterowania łącznikiem. Każda operacja aktywacji/deaktywacji klawisza jest rejestrowana. Dodatkowo klawisze funkcyjne mogą pełnić role klawiszy szybkiego dostępu do wybranych miejsc menu poprzez możliwość przypisania im listy do tego typu elementów. Naciskając każdorazowo ten sam klawisz, użytkownik w szybki i prosty sposób zostaje przekierowany do wybranego miejsca menu. Dla każdego klawisza użytkownik może zdefiniować jego tryb działania odpowiedni dla przyporządkowanej funkcji. W celu zabezpieczenia przed nieautoryzowanym dostępem osób trzecich dostęp do klawiszy funkcyjnych jest chroniony hasłem. Zdejmowalny panel Pozwala na montaż przekaźnika w trudno dostępnych lub niewidocznych częściach rozdzielnicy i wyprowadzenie panelu sterowniczego na elewację za pomocą elastycznego kabla ekranowanego. Przy wykorzystaniu tej opcji jednostka bazowa wyposażona jest dodatkowo w diody LED. CECHY Do połączenia panela z jednostką bazową wykorzystuje się kabel w standardzie RJ (Ethernet) o długości m. Kabel ten wchodzi do opcji zamówieniowej. Jego maks. długość może wynosić 0 m. Możliwość podłączenia panelu lub przerwanie tego połączenia w dowolnym momencie pracy urządzenia bez konsekwencji na poprawną pracę funkcji urządzenia. W przypadku braku połączenia z panelem komunikacja z urządzeniem odbywa się poprzez port szeregowy RS pod dolna klapka jednostki bazowej

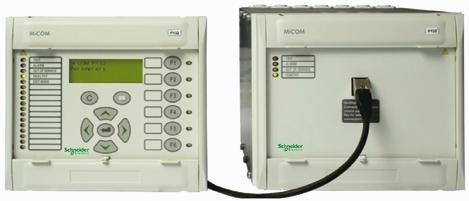

4 [ Zabezpieczenia ] Seria Px0 Zdejmowalny panel przedni Wymiary otworu montażowego

5 [ Zabezpieczenia ] Seria Px0 Funkcje główne Funkcje główne są autonomicznymi grupami funkcyjnymi, mogą być indywidualnie załączane i wyłączane dla realizacji szczególnej aplikacji. Grupy funkcyjne, które są zbędne i zostały zablokowane przez użytkownika są kompletnie zamaskowane (za wyjątkiem parametrów konfiguracyjnych - dzięki którym każdą z funkcji można załączyć lub wyłączyć), parametry związane z konfiguracja takiej funkcji są niedostępne. Taka koncepcja pozwala na bogaty i uniwersalny zakres zastosowań urządzenia w jednym wykonaniu przy zachowaniu jasnego i bezpośredniego procesu nastawczego i możliwości adaptacji do zadań zabezpieczeniowych i sterowniczych zgodnie z potrzebami. Funkcje sterownicze Dla odwzorowania stanów łączników P wykorzystuje dodatkowy moduł WE/WY dla sterowania do trzech łączników w polu. Moduł ten wyposażony jest w wejść cyfrowych do dwubitowego odwzorowania stanu położenia łączników oraz wyjść przekaźnikowych do realizowania komend sterowniczych. Sterowanie może być inicjowane poprzez wejścia cyfrowe lub komendy zdalne.przeznaczeniem pozostałych wejść dwustanowych jest obsługa pojedynczych (-bitowych) sygnałów operacyjnych; są one przetwarzane zgodnie z ich ważnością dla stacji (np. gotowość wyłącznika). Dla każdego wejścia obsługującego łącznik i każdego wolnego wejścia można ustawić parametry uwzględniające drgania zestyków. P wysyła komendy łączeniowe w połączeniu z kontrolą gotowości łączników i testem poprawności operacji; a następnie kontroluje czasy pozycji przejściowych łączników. Jeżeli wykryto uszkodzenie łącznika, stan ten będzie wskazywany przez diodę LED (nastawa fabryczna). Zanim zostanie wysłana komenda łączeniowa, P sprawdza blokady łączeniowe pod kątem zgodności z bieżąca topologia pola lub stacji. Blokady łączeniowe są ustawiane dla każdego rodzaju pola w nastawach domyślnych jako blokada polowa z lub bez blokady stacyjnej. Poprzez nastawy równania blokad mogą być dostosowane do potrzeb konkretnego pola i stacji. Wizualizacja i funkcjonalność systemu blokad odpowiada logice swobodnie programowalnej. Przy włączeniu P w zintegrowany stacyjny system sterowania i zabezpieczeń, bazą dla sprawdzania blokad łączeniowych są równania blokad polowych z blokadami stacyjnymi. Jeżeli P nie został włączony w zintegrowany system stacyjny, bazą dla sprawdzania blokad łączeniowych są równania blokad polowych bez blokad stacyjnych, można jednak włączyć w równania blokad zewnętrzne obwody okrężne. Jeżeli topologia pola lub stacji zezwala na łączenie to jest wydawana komenda łączeniowa. Jeżeli tej zgody brak, to komenda łączeniowa jest odrzucana i odpowiednia informacja pojawia się na wyświetlaczu (dla nastaw fabrycznych). Jeżeli typ pola nie wymaga wszystkich wyjść dwustanowych to pozostające wyjścia można w dowolny sposób wykorzystać. Oprócz wyjść dla komend łączeniowych jest również możliwe pobudzenie wyjść poprzez komendy części zabezpieczeniowej urządzenia.

6 [ Zabezpieczenia ] Seria Px0 FUNKCJE ZABEZPIECZENIOWE ZABEZPIECZENIE NADPRĄDOWE Z CHARAKTERYSTYKĄ CZASOWĄ NIEZALEŻNĄ Zabezpieczenie nadprądowe niezależne (NPN) działa w oparciu o pomiar wielkości analogowych (A, B, C, N) z niezależnym obliczaniem wartości fazowych składowej zgodnej, przeciwnej i zerowej. Dla każdego z systemów pomiarowych są dostępne trzy stopnie prądowe. Dla fazowego systemu pomiarowego - każdy ze stopni kontroluje oddzielnie wartości fazowe. Stopnie czasowe mierzące składową zerową mogą generować sygnał ogólnego pobudzenia. W razie potrzeby można to pobudzenie odstawić. Pobudzenie stopnia prądowego I> można odstroić od prądu magnesowania. Jako kryterium jest brany pod uwagę stosunek drugiej harmonicznej prądów fazowych do harmonicznej podstawowej. Stabilizacja ta, jest selektywna fazowo lub skuteczna w odniesieniu do wszystkich trzech faz zależnych od wybranej nastawy. Stopnie prądowe I>> i I>>> oraz Ineg>> i Ineg>>> nie są stabilizowane. Przemijające pobudzenia progu IN> mogą być sumowane w ciągu nastawionego czasu. Jeżeli zsumowany czas pobudzenia osiągnie wartość większą niż nastawiona to zostaje wysłana komenda wyłącz wraz z odpowiednim sygnałem. Dodatkowo, wartości operacyjne dla wszystkich stopni nadprądowych mogą być ustawione jako parametry dynamiczne. Dla nastawialnego czasu podtrzymania, przełączenie na zestaw parametrów dynamicznych realizuje się poprzez zewnętrzny sygnał. Kiedy zostanie odmierzony czas podtrzymania to przywrócone zostają parametry statyczne (początkowe). ZABEZPIECZENIE NADPRĄDOWE O CHARAKTERYSTYCE CZASOWEJ ZALEŻNEJ Zabezpieczenie nadprądowe zależne działa w oparciu o niezależny pomiar wartości analogowych (A, B, C, N) tak jak zabezpieczenie NPN. Dodatkowo z odfiltrowanej harmonicznej podstawowej (0Hz) jest wydzielona składowa przeciwna. Trzy prądy fazowe, składowa przeciwna i prąd IN są analizowane w oddzielnych jednostopniowych systemach pomiarowych. Działanie urządzenia powodujące rozruch ogólny dla wszystkich stopni dla prądu zerowego IN oraz dla składowej przeciwnej może zostać odstawione. Dla indywidualnych systemów pomiarowych użytkownik może wybrać jedną z wielu charakterystyk wyłączania. Pobudzenie stopnia dla prądów fazowych i prądu składowej przeciwnej może być stabilizowane od wpływu prądu magnesowania. Jako kryterium jest wówczas brany stosunek drugiej harmonicznej prądów fazowych do harmonicznej podstawowej. Stabilizacja ta jest również selektywna fazowo lub skuteczna w odniesieniu do wszystkich trzech faz, zależnie od wybranej nastawy. Stopień dla składowej przeciwnej prądu jest wykorzystywany do stabilizacji wszystkich prądów fazowych Charakterystyki zależne IDMT

7 [ Zabezpieczenia ] Seria Px0 Przemijające pobudzenia dla stopni prądowych fazowych, dla składowej przeciwnej lub zerowej mogą być sumowane w ciągu nastawionego czasu. Jeżeli zsumowany czas pobudzenia osiągnie odpowiednią dla wybranej charakterystyki wartość to zostaje wysłana komenda wyłącz. Dodatkowo, wartości operacyjne dla wszystkich stopni nadprądowych mogą być ustawione jako parametry dynamiczne. Dla nastawialnego czasu podtrzymania, przełączenie na zestaw parametrów dynamicznych realizuje się poprzez zewnętrzny sygnał. Kiedy zostanie odmierzony czas podtrzymania to przywrócone zostają parametry statyczne (początkowe). OKREŚLANIE KIERUNKU ZWARCIA Dzięki powyższej funkcji P może być użyty jako zabezpieczenie nadprądowe zwłoczne kierunkowe. Dla stopni prądowych I>,I>>,IN>,IN>> oraz dla zabezpieczenia nadprądowego o charakterystyce prądowo-zależnej użytkownik może wybrać tryb kiedy stopień powinien działać do przodu, do tyłu lub bezkierunkowo. Kierunek jest określany w oddzielnych systemach pomiarowych dla prądów fazowych i dla prądu zerowego. System pomiarowy Rozruch Charakterystyka kierunkowa Wybrane zmienne dla pomiarów I meas V meas P A I A V BC = V BN - V CN B I B V CA = V CN - V AN C I C V AB = V AN - V BN A - B I A V BC = V BN - V CN B - C I C V AB = V AN - V BN C - A I C V AB = V AN - V BN A - B - C I C V AB = V AN - V BN Kierunek w przód Kierunek w tył Kąt charakterystyczny α P lub α N G GF I N V NG = -/. (V AN + V + V ) BN CN -0o...+0 o (nastawialny) + o + o + o +0 o +0 o +0 o + o W systemie mierzącym kierunkowość dla poszczególnych stopni, wybierane jest napięcie międzyfazowe przeciwne do wybranego prądu fazowego w zależności od rodzaju zwarcia. Do określenia kierunku zwarcia wybierany jest odpowiedni kąt charakterystyczny. W systemie pomiaru kierunkowości dla stopni prądowych IN zwłocznych, kierunek jest wyliczany na podstawie obliczonego wektora napięcia Uo; wybór kąta charakterystycznego zależy od sposobu uziemienia punktu neutralnego sieci. System pomiaru kierunkowości dla stopni nadprądowych zwłocznych dla prądu zerowego nie jest dostępny do chwili przekroczenia przez wartość Uo wartości nastawionej. Użytkownik może wybrać czy w przypadku niedostępnego systemu pomiaru, urządzenie ma zakładać zgodność z wcześniej ustawionym kierunkiem pobudzenia czy ma się blokować. Dodatkowo można określić odmienny sposób pracy dla stopni nadprądowych w obwodzie prądu zerowego (przy braku możliwości określenia kierunku zakłócenia dla zakłóceń fazowych zakłada się kierunek zgodny, lecz niezgodny dla zakłóceń w obwodzie Io). WSPÓŁPRACA Z ŁĄCZEM (TELEZABEZPIECZENIE) Moduł ten może być używany w połączeniu z układem do określania kierunku zwarcia. Dla tego celu urządzenie musi być odpowiednio połączone przewodami pilotującymi z sąsiednim urządzeniem na drugim końcu zabezpieczanej linii. Użytkownik może wybrać czy telezabezpieczenie będzie sterowane tylko przez stopnie nadprądowe zwłoczne kierunkowe, stopnie nadprądowe zwłoczne kierunkowe w obwodzie Io, lub oba jednocześnie. Dla omawianej funkcji w urządzeniach zabezpieczeniowych umieszczonych na stronie zasilającej w sieci promieniowej nie wymagane jest określanie kierunku. AUTOMATYKA SPZ Sterowanie SPZ działa w trybie trójfazowym. Możliwe są cykle SPZ z pojedynczym szybkim cyklem (SZS) i do dziewięciu kolejno po sobie następujących czasowo-zwłocznych załączeń (OZS). Są możliwe cykle SPZ bez cyklu szybkiego. Dla specjalnych zastosowań, wyłączenie przed pierwszym cyklem SPZ (SZS lub OZS) może być opóźnione. Kolejne załączenia są oddzielnie zliczane oraz sygnalizowane. Test cykli można uruchomić poprzez jeden z interfejsów urządzenia.

8 [ Zabezpieczenia ] Seria Px0 ZABEZPIECZENIE MOCOWE KIERUNKOWE Zabezpieczenie kontroluje przekroczenie limitu mocy czynnej lub biernej, przysiad mocy i odwrotny kierunek przepływu dla niesymetrycznego obciążenia. Określanie mocy odbywa się na bazie podstawowej składowej harmonicznej prądów fazowych i napięć faza-ziemia. ZABEZPIECZENIE SILNIKA Dla zabezpieczenia silnika indukcyjnego z bezpośrednim rozruchem oraz z wirnikiem o parametrach krytycznych są przeznaczone następujące funkcje: Rozpoznawanie trybu pracy Model cieplny silnika jako zabezpieczenie przeciążeniowe Wybór charakterystyki prądowo-czasowej: odwrotnie kwadratowej lub logarytmicznej Zabezpieczenie przed wielokrotnymi rozruchami (gromadzenie się ciepła w wirniku) Oddzielne stałe czasowe nagrzewania w czasie pracy i w czasie postoju (wybieg) Kontrola kolejnych rozruchów z funkcją blokady przy przewidywanym przekroczeniu dopuszczalnego obciążenia cieplnego przy następnym rozruchu (patrz rysunek) Zabezpieczenie przed wydłużonym, ciężkim rozruchem i przed zablokowanym wirnikiem. TERMICZNE ZABEZPIECZENIE PRZECIĄŻENIOWE Funkcja ta realizuje termiczne zabezpieczenie przeciążeniowe dla linii, transformatorów i uzwojeń stojanów silników WN. Najwyższa wartość jednego z trzech prądów fazowych jest wykorzystywana do modelu cieplnego zgodnie z DIN IEC -. Czas wyłączania wyznaczany jest przez nastawienie termicznej stałej czasowej t dla obiektu zabezpieczanego i przez nastawienie poziomu wyłączania DJ wyl i zależy od sumarycznego obciążenia termicznego DJ o : Może być wysyłany sygnał ostrzegania, odpowiednio do nastawionego poziomu ostrzegawczego DJ alarm. W celu zwiększenia dokładności obliczeń model cieplny może być korygowany pomiarem temperatury otoczenia z zewnętrznego czujnika RTD poprzez wejście analogowe 0-0 ma. 00 m in % 0 0 Pamięć przeciążeniowa ZABEZPIECZENIE PRZED ASYMETRIĄ Składowa przeciwna prądu jest określana na podstawie odfiltrowanej harmonicznej podstawowej trzech prądów fazowych. Pomiar składowej przeciwnej odbywa się w dwóch stopniach nadprądowych z prądowo-niezależną charakterystyką działania Blokowanie załączenia Dozwolona liczba rozruchów trzy następujące po sobie rozruchy t t Pamięć przeciążenia i licznik rozruchów

9 [ Zabezpieczenia ] Seria Px0 ZABEZPIECZENIE POD- I NADNAPIĘCIOWE Zabezpieczenie pod- i nadnapięciowe zwłoczne wykorzystuje składową podstawową napięć fazowych i Uo jak również składową zgodną i przeciwną tych napięć. Każdy z dwóch stopni nadnapięciowych zwłocznych może wykorzystać napięcie fazowe, napięcie składowej zgodnej, napięcie składowej zerowej i napięcie składowej przeciwnej. Dwa dodatkowe stopnie podnapięciowe zwłoczne kontrolują napięcia fazowe i napięcie składowej zgodnej. Napięcia fazowe mogą zostać wyznaczone, zależnie od wymagań, przy użyciu bądź to napięć międzyfazowych, bądź też napięć fazowych. Przy obliczaniu napięcia składowej zerowej, użytkownik może wybierać miedzy napięciem składowej zerowej, wyliczanym wewnętrznie z trzech napięć fazowych lub napięciem powstającym zewnętrznie, (na przykład w układzie otwartego trójkąta ) i zasilającym czwarte napięciowe wejście pomiarowe. ZABEZPIECZENIE NAD- I PODCZĘSTOTLIWOŚCIOWE Moduł ten ma cztery stopnie. Każdy z nich może działać w jednym z poniższych trybów pracy: kontrola nad i podczęstotliwościowa kontrola nad i podczęstotliwościowa połączona z nadzorem szybkości zmian częstotliwości (df/dt) kontrola nad i podczęstotliwościowa połączona z nadzorem uśrednionej szybkości zmian częstotliwości Df/Dt dla automatyki SCO ZABEZPIECZENIE PRZED ZAMKNIĘCIEM WYŁĄCZNIKA NA ZWARCIE W przypadku zamknięcia biegunów wyłącznika, gdy nie został jeszcze otwarty uziemnik lub nie naprawiono uszkodzenia przewodu, mogłoby nastąpić niezamierzone zwarcie. Komenda ręcznego zamknięcia jest kontrolowana przez określony czas nastawiony przez użytkownika. Podczas tego czasu pojawienie się sygnału ogólnego pobudzenia (lub inne zależne od nastawy) wywołuje bezzwłoczne wysłanie komendy wyłącz. ZABEZPIECZENIE PRZED AWARIĄ WYŁĄCZNIKA Komenda wyłącz uruchamia zwłokę czasowa, w celu sprawdzenia działania wyłącznika. Po upływie czasu zwłoki, utrzymywanie się pobudzenia powoduje wysłanie sygnału o uszkodzeniu wyłącznika, który służy do wydania drugiej komendy wyłączenia, lub - jeśli taki jest wybór dokonany przez użytkownika, do wydania rozkazu wyłączenia sąsiadującemu urządzeniu zabezpieczającym. Wprowadzenie sygnału uszkodzenie wyłącznika poprzez odpowiednio skonfigurowane wejście dwustanowe w trakcie trwania pobudzenia powoduje niezwłoczna komendę wyłączenia. ZABEZPIECZENIA ZIEMNOZWARCIOWE ADMITAN- CYJNE, NADPRĄDOWE LUB KIERUNKOWE OKRE- ŚLAJĄCE KIERUNEK W OPARCIU O PRZEBIEGI W STANACH USTALONYCH W zabezpieczeniu istnieje możliwość wyboru następujących kryteriów: admitancyjnych (Yo, Go lub Bo) lub nadprądowego lub kierunkowego (czynno lub biernomocowego). W zabezpieczeniach admitancyjnych można nastawić kryteria admitancyjne Yo i/lub kryteria konduktancyjne Go lub susceptancyjne Bo. Dla zabezpieczeń admitancyjnych można wprowadzić korekcję kątową kompensującą uchyby filtrów składowej zerowej. Kryteria Go oraz Bo posiadają osobne nastawy dla zwarcia doziemnego w kierunku linii oraz kierunku szyn rozdzielni. W kryterium kierunkowym, kierunek zwarcia doziemnego wyznaczany jest poprzez analizę napięcia składowej zerowej (np. z układu otwartego trójkąta przekładników napięciowych) i prądu składowej zerowej (np. z przekładnika Ferrantiego). Warunki pomiarowe można określić (cos j lub sin j obwodu) odpowiednio do sposobu uziemienia punktu zerowego (punkt zerowy uziemiony przez rezystor, kompensowany lub punkt zerowy izolowany). W obwodzie cos j (dla sieci kompensowanej), nastawialny przedział kąta powoduje ograniczenie błędów przy określaniu kierunku zwarcia (wynikających na przykład z błędu kątowego dla przekładnika Ferrantiego i przekładników napięciowych). Czułość i kąt przedziału działania może być nastawiany niezależnie dla kierunku do przodu i do tyłu.

10 [ Zabezpieczenia ] Seria Px0 0 Alternatywnie, można przeprowadzić obliczenia oparte tylko na wartości prądu (bez określania kierunku). W tym przypadku, jako kryterium zwarcia doziemnego wykorzystuje się tylko moduł nadprądowy odfiltrowanego prądu składowej zerowej. Obie procedury wykorzystują, zgodnie z nastawą, bądź odfiltrowaną składową podstawową bądź piątą harmoniczną. WYZNACZANIE KIERUNKU ZWARCIA DOZIEMNEGO W OPARCIU O STANY PRZEJŚCIOWE Kierunek zwarcia doziemnego wyznacza się przez ocenę fazy prądu doziemnego zawierającego składowe przejściowe podczas inicjacji zwarcia doziemnego (w chwili pojawienia się napięcia składowej zerowej, obliczonego z napięć trzech faz względem ziemi). Użytkownik może wybrać ręczne lub automatyczne zerowanie po upływie nastawionego czasu. SYGNALIZACJA WARTOŚCI GRANICZNEJ Prądy fazowe, napięcia fazowe i międzyfazowe poddawane są obróbce. Dla każdego z tych zestawów określana jest najwyższa i najniższa wartość. Są one porównywane z nastawionymi progami rozruchowymi i po odliczeniu nastawionego opóźnienia dostępne jako sygnały. Dzięki temu prądy i napięcia mogą być kontrolowane pod względem przekroczenia górnej granicy lub obniżenia poniżej dolnej wartości progowej. Współczynnik odpadu dla tej funkcji jest bliski jedności. KONTROLA OBWODU POMIAROWEGO Układ kontroluje prądy fazowe i napięcia międzyfazowe. Kontrola prądów jest oparta na założeniu maksymalnej dopuszczalnej różnicy między największym i najmniejszym prądem fazowym odniesionym do największego prądu - jest porównywana z nastawioną wartością. Również w układzie dwóch przekładników (przekładniki prądowe w dwóch fazach) jest możliwa powyższa kontrola. Napięcie międzyfazowe jest kontrolowane w powiązaniu z prądami fazowymi. Jeżeli niski próg prądowy jest przekroczony przynajmniej przez jeden prąd fazowy, wówczas trzy napięcia międzyfazowe są sprawdzane w poszukiwaniu ustawionego poziomu minimalnego. W uzupełnieniu obserwacji amplitudy może być kontrolowana również kolejność napięć międzyfazowych. UKŁAD PROGRAMOWALNEJ LOGIKI Układ logiczny konfigurowany przez użytkownika pozwala wykonać operacje logiczne na sygnałach binarnych w ramach algebry Boole a. W procedurze konfiguracyjnej każdy sygnał w zabezpieczeniu może być połączony z bramką logiczną OR lub AND, a także może być zanegowany. Sygnał wyjściowy z danej logiki może być podany jako sygnał wejściowy na inne stopnie logiki w celu budowy złożonej logiki. Sygnał wyjściowy, dla każdego działania, podawany jest na oddzielne stopnie zwłoki czasowej, z dwoma elementami czasowymi w każdym z nich, posiadające możliwość wyboru trybów działania. Tak wiec sygnałowi wyjściowemu dla każdego działania można przypisać swobodnie konfigurowaną charakterystykę czasową. Za pomocą sygnałów ciągłych nie podlegającym zatrzaskiwaniu, monostabilnych sygnałów wyzwalających i bistabilnych ustawiających / zerujących, można sterować równaniami logicznymi z zewnątrz przy pomocy dowolnego interfejsu urządzenia. KONTROLA SYNCHRONIZMU Dzięki zastosowaniu dodatkowego przekładnika napięciowego P realizuje funkcje kontroli synchronizmu przed załączeniem wyłącznika zdalnie lub z panelu lokalnego oraz w trybie automatycznym. Funkcja ta znajduje zastosowanie w promieniowych systemach rozdzielczych.

11 [ Zabezpieczenia ] Seria Px0 FUNKCJE KONTROLNE I REJESTRACJA SYNCHRONIZACJA ZEGARA P zawiera wewnętrzny zegar który może być ustawiany poprzez klawiaturę. Wszystkie zdarzenia są oznaczone cechą czasu bazującą na tym zegarze (z rozdzielczością ms) i wprowadzane do pamięci zgodnie z ich ważnością i sygnalizowane poprzez interfejs komunikacyjny. Jeżeli urządzenie jest sprzęgnięte z systemem nadzoru to wtedy system będzie synchronizował P poprzez telegram czasowy protokołu IEC lub IEC 0 z dokładnością ±0 ms. Możliwa jest też synchronizacja poprzez wejście IRIG-B. Wewnętrzny zegar będzie korygowany i zapewni działanie z dokładnością ± ms. WYBÓR BANKU NASTAW Wszystkie nastawy dla zabezpieczenia nadprądowego i innych funkcji zabezpieczeniowych takich jak SPZ i praca współbieżna mogą być zdefiniowane w niezależnych bankach nastaw. Przełączanie pomiędzy tymi bankami może być zrealizowane poprzez jeden z interfejsów urządzenia. ZAPIS DANYCH OPERACYJNYCH Nieulotna pamięć kołowa zapewnia ciągły zapis sygnałów i zdarzeń zachodzących w systemie (do pozycji). Odpowiednie stany, każdy z pełnym znacznikiem daty oraz czasu początku i końca sygnału, wprowadzane są w kolejności chronologicznej. Zapisowi podlegają czynności operacyjne takie jak aktywizacja lub blokowanie funkcji, a także lokalne testowanie kontrolne i kasowanie. Zapisywany jest początek i koniec tych zdarzeń, o ile stanowią one odchylenie od normalnego działania (np. przeciążenie, zwarcie doziemne lub zwarcie w obwodzie). GROMADZENIE DANYCH O PRZECIĄŻENIACH Sytuacje przeciążeniowe w sieci stanowią odchylenie od normalnego działania systemu i dopuszczalne są tylko przez krótki czas. Funkcje chroniące przed przeciążeniem, zaimplementowane w urządzeniach zabezpieczających, rozpoznają sytuacje przeciążeniowe w systemie i zapewniają gromadzenie danych o przeciążeniach, takich jak moduł prądu przeciążenia, względne nagrzewanie podczas występowania przeciążenia oraz czas jego trwania. W urządzeniu jest dostępnych ostatnich rejestracji ze stanów przeciążeniowych. Jeśli wystąpi ich więcej, a pamięć nie zostanie w międzyczasie wyczyszczona, to nastąpi zapis z wymazaniem najstarszej rejestracji. GROMADZENIE DANYCH O ZWARCIACH DOZIEMNYCH Jeśli wystąpi zwarcie doziemne w sieci z izolowanym punktem zerowym lub uziemionym przez dławik, to początkowo, możliwa jest kontynuacja pracy sieci, bez wprowadzenia ograniczeń. Uruchomione w urządzeniu zabezpieczającym funkcje wykrywania zwarć doziemnych rozpoznają je i dostarczają danych, takich jak moduł napięcia składowej zerowej i czas trwania zwarcia doziemnego. REJESTRACJA ZWARCIA DOZIEMNEGO Gdy sieć energetyczna znajduje się w stanie zwarcia doziemnego, odpowiednie stany, każdy z pełnym znacznikiem daty oraz czasu początku i końca sygnału, wprowadzane są w kolejności chronologicznej do nieulotnej pamięci. Wprowadzane są również zmierzone dane o zwarciu doziemnym, z pełnym oznakowaniem daty i czasu wystąpienia. W urządzeniu jest dostępnych ostatnich rejestracji zwarć doziemnych. Jeśli wystąpi ich więcej, a pamięć nie zostanie w międzyczasie wyczyszczona, to nastąpi zapis z wymazaniem najstarszej rejestracji. REJESTRACJA PRZECIĄŻEŃ Gdy chroniony obiekt znajduje się w stanie przeciążenia, odpowiednie stany, każdy z pełnym znacznikiem daty oraz czasu początku i końca sygnału, wprowadzane są w kolejności chronologicznej do nieulotnej pamięci. Wprowadzane są również zmierzone dane przeciążeniowe, z pełnym oznakowaniem daty i czasu wystąpienia.

12 [ Zabezpieczenia ] Seria Px0 PANEL STEROWANIA LOKALNEGO GROMADZENIE DANYCH O ZAKŁÓCENIACH Zwarcie w systemie opisywane jest jako awaria. Uruchomione w urządzeniu funkcje zabezpieczające przed skutkami zwarć w systemie rozpoznają zwarcia występujące w systemie i uruchamiają gromadzenie związanych z nimi danych pomiarowych, takich jak moduł prądu zwarciowego i czas trwania zwarcia. Jako czas uzyskania danych, użytkownik może określić bądź to moment końca zakłócenia bądź też pojawienie się komendy wyłącz. Jest również możliwe pobudzenie poprzez sygnał zewnętrzny. Pozyskiwanie danych pomiarowych zwarcia dokonywane jest w pętli pomiarowej wybranej przez urządzenie zabezpieczające oraz dostarcza wartości impedancji i reaktancji, jak też wartości prądu, napięcia i kąta. Odległość do miejsca zwarcia określana jest na podstawie mierzonej reaktancji zwarcia i odczytywana jest w odniesieniu do nastawionej wartości 00% zabezpieczanego odcinka linii. Lokalizacja zwarcia jest podawana bądź to dla każdego wykrytego zwarcia, bądź też tylko dla zwarć, którym towarzyszy wyłączenie (według wyboru użytkownika). REJESTRATOR ZWARCIA Gdy system energetyczny znajduje się w stanie zwarcia, odpowiednie stany, każdy z pełnym znacznikiem daty oraz czasu początku i końca sygnału, wprowadzane są w kolejności chronologicznej do nieulotnej pamięci. Zapamiętywane są również zmierzone dane o zwarciu, z pełnym oznaczeniem daty i czasu ich uzyskania. Ponadto w trakcie zwarcia zapisywane są próbkowane wartości wszystkich wejść analogowych, jak prądy i napięcia fazowe. W urządzeniu jest dostępnych ostatnich rejestracji zakłóceń. Jeśli wystąpi ich więcej, a pamięć nie zostanie w międzyczasie wyczyszczona, to nastąpi zapis z wymazaniem najstarszej rejestracji. SAMOKONTROLA Obszerne procedury samokontroli urządzenia zapewniają wykrywanie wewnętrznych błędów sprzętowych i programowych tak, aby nie mogły one powodować niewłaściwego funkcjonowania zabezpieczeń. Odczyt i zmiana nastaw Odczyt cyklicznie aktualizowanych pomiarowych danych operacyjnych i sygnałów stanu Odczyt protokołów zdarzeń operacyjnych i protokołów kontrolnych Odczyt protokołów zdarzeń (po przeciążeniach, zakłóceniach doziemnych lub zwarciach w systemie) Kasowanie jednostki i pobudzanie funkcji sterowniczych przewidzianych do wsparcia procesu testowania i uruchamiania DRZEWO MENU URZĄDZENIA Poprzez klawisze kursorów i wyświetlacz LCD, użytkownik porusza się wewnątrz menu opisanego tekstowo. Tekst opisowy może być przełączony z wersji polskiej na inna zapamiętana w urządzeniu (np. na wersję angielską). Zmiany nastaw mogą być przygotowane i potwierdzone poprzez klawisz E, który oprócz tego służy do wyzwalania lokalnych funkcji sterowniczych. Przewidziano hasło dostępu do trybu zmian, aby chronić przed niepożądanym lub nieautoryzowanym dostępem do nastaw lub generowaniem funkcji sterowniczych. W przypadku błędnego wprowadzenia danej, wyjście z trybu zmian z pominięciem zmienionej wartości jest możliwe poprzez klawisz C. Wciśnięcie klawisza strony powoduje automatyczne przejście do określonego miejsca menu. Po włączeniu napięcia pomocniczego, przeprowadzany jest test funkcjonalny. W trakcie eksploatacji testy samokontroli przeprowadzane są okresowo. Jeśli wyniki testu różnią się od wartości domyślnych, to do nieulotnej pamięci sygnałów samokontroli wprowadzany zostaje odpowiedni komunikat. Wynik diagnozy uszkodzenia decyduje o tym, czy nastąpi blokada urządzenia zabezpieczającego, czy też zostanie wysłane jedynie ostrzeżenie.

13 [ Zabezpieczenia ] Seria Px0 KONSTRUKCJA MECHANICZNA Zabezpieczenia dostarczane są w dwóch typach obudów: do montażu natablicowego do montażu zatablicowego W obu typach obudów połączenie jest realizowane poprzez zaciski śrubowe. Obudowy do montażu zatablicowego - uwzględniając różne szerokości obudów - można zestawić w pełna kasetę montażową. Pojedyncze moduły zabezpieczeń (wciskane w gniazda obudowy) można zestawiać zgodnie z potrzebami użytkownika. Składniki tworzące urządzenie mogą być zidentyfikowane poprzez etykietę identyfikacyjną typu widoczna na przedniej części urządzenia. MODUŁY MAGISTRALI B Moduły magistrali, są to płytki drukowane (PCB), bez umieszczonych żadnych elementów aktywnych. Zapewniają one połączenie elektryczne miedzy różnymi modułami. W użyciu są dwa typy magistral, tj. analogowa i cyfrowa. MODUŁ L - STEROWANIA LOKALNEGO Moduł sterowania lokalnego obejmuje wszystkie elementy sterowania i wyświetlania, oraz interfejs PC. Moduł sterowania lokalnego umieszczony jest za płytą czołową urządzenia. Rozmieszczony jest równolegle do panelu czołowego i podłączony do modułu procesora taśmą kablową. MODUŁ PROCESORA P Moduł procesora przeprowadza konwersję mierzonych zmiennych z postaci analogowej na cyfrową i realizuje wszystkie zadania przetwarzania cyfrowego. MODUŁ TRANSFORMATOROWY T Moduł transformatorowy przekształca mierzone wartości prądu i napięcia do poziomu przetwarzania wewnętrznego i zapewnia izolację elektryczną. MODUŁ ZASILANIA V Moduł zasilający zapewnia elektryczną izolację urządzenia zabezpieczającego i wytwarza napięcia niezbędne dla pozostałych modułów. Zależnie od wybranej wersji konstrukcyjnej, dodatkowym wyposażeniem są wejścia z optoizolacją i wyjścia przekaźnikowe. Identyfikacja modułów umieszczonych w urządzeniu dokonywana jest przez samo urządzenie. Podczas każdego uruchomienia urządzenia, ustalana jest liczba i typ podłączonych modułów drogą zapytań poprzez szynę cyfrową, sprawdzana jest poprawność zestawu wstawionych elementów i odpowiednie parametry konfiguracji - w zależności od umieszczonego zestawu modułów - zostają dopuszczone do stosowania. Wartości identyfikacyjne urządzenia, dodatkowo odczytywane przez urządzenie, dostarczają informacji o typie, wariancie i wersji konstrukcyjnej dla każdego modułu. MODUŁ N - ANALIZA PRZEMIJAJĄCYCH ZWARĆ DOZIEMNYCH Opcjonalny moduł analizy przemijających zwarć doziemnych ocenia mierzone zmienne zgodnie ze schematem oceny dla przemijających zwarć doziemnych. MODUŁ WE/WY X Moduł ten wyposażony jest w wejścia dwustanowe do podłączenia sygnałów jak również w przekaźniki wyjściowe dla sygnałów, komend, jak również ich kombinacji. W zależności od typu może być wyposażony w wejść / wyjść, wejść / wyjść, wyjść lub wejścia.

14 [ Zabezpieczenia ] Seria Px0 MODUŁ KOMUNIKACYJNY A Opcjonalny moduł komunikacyjny umożliwia podłączenie szeregowego interfejsu informacyjnego, dla zintegrowania urządzenia zabezpieczającego z systemem sterowania podstacji. Moduł komunikacyjny łączony jest poprzez złącze wtykowe z modułem procesora. MODUŁ InterMicom A Opcjonalny moduł komunikacyjny umożliwia wymianę informacji binarnych pomiędzy dwoma współpracującymi ze sobą urządzeniami MODUŁ WEJŚĆ / WYJŚĆ ANALOGOWYCH Y Opcjonalny moduł wyposażony w wejścia i wyjścia realizujące pomiary w pętli niskoprądowej 0-0 ma. Dodatkowo posiada standardowe wejścia dwustanowe MODUŁ PRZETWORNIKÓW REZYSTANCYJNO-TE- MEPERATUROWYCH Y Opcjonalny moduł wyposażony w wejść rezystancyjno-temperaturowych RTD realizujących bezpośredni pomiar temperatury za pośrednictwem czujników Pt00, Ni00 lub Ni 0 Standard P Moduł procesora T Moduł transformatorów: x I, brak lub lub x V V Moduł zasilacza Rozmieszczenie modułów Opcje: A Moduł komunikacji (CH, CH) A Moduł Ethernet (ETH) A Moduł InterMiCOM (CH) N Moduł wykrywania doziemie o charakterze przejściowym X Moduł weść i wyjść cyfrowych (I O) X Moduł wejść i wyjść cyfrowych (I O) X Moduł wejść i wyjść cyfrowych (I O) X Moduł wyjść przekaźnikowych (O) X Moduł wyjść przekaźnikowych silnoprdowych (H) X Moduł wejść cyfrowych (I) Y Moduł wejść / wyjść analogowych (I) Y Moduł przetworników RTD (T)

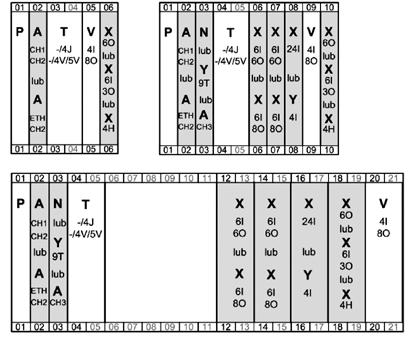

15 [ Zabezpieczenia ] Seria Px0 Typ T U Typ T I U Typ T I U zasilacza Typ V Listwa zaciskowa wtykowa X0 X0 Wej cia pomiarowe napi ciowe T T T Listwa zaciskowa wtykowa X0 X0 cia pomiarowe ciowe T T T Listwa zaciskowa wtykowa X0 X0 cia pomiarowe napi T T T Listwa zaciskowa wtykowa X0 X0 K0 cia nikowe T0 T0 T0 T K0 K0 0 X0 0 X0 cia pomiarowe dowe T T T T 0 X0 cia pomiarowe dowe T T T T X0 K0 K0 K0 K0 K0 cia cyfrowe 0 U0 U0 U0 U0 Zasilacz U00 we/wy cyfrowych Typ X I O Typ X nikowychi O cyfrowych Typ X I we/wy cyfrowych Typ X I O Listwa zaciskowa wtykowa X X0 cia nikowe K0 K0 Listwa zaciskowa wtykowa X X0 cia nikowe K00 K00 Listwa zaciskowa X X0 cia cyfrowe U0 U0 U0 U0 U0 U0 U0 U0 Listwa zaciskowa wtykowa cia X0 X0 nikowe K0 K0 K0 0 X0 K0 K0 K0 K0 X0 0 K00 cia cyfrowe U00 0 X0 U0 U0 U U U U U U X0 0 K0 K0 K0 K0 K0 0 X0 cia cyfrowe U0 U0 U0 U0 U0 U0 X0 0 U00 U00 U00 U00 U00 X0 0 U U U U0 U U U U 0 X0 cia cyfrowe U0 U0 U0 U0 U0 U0 ony w szybkie styki K00, K00, K00, K00

16 [ Zabezpieczenia ] Seria Px0 komunikacji Typ A ETH komunikacji Typ A CH CH komunikacji Typ A CH Listwa zaciskowa X RX KOM 0 Base FL X//Y U Listwa zaciskowa X KOM X//Y U Listwa zaciskowa X KOM X//Y U X TX 0 Base FL X//Y U X X//Y U X X//Y U X RX TX 00 Base FX X//Y U X skr tka (Rx-) (Rx+) (GND) (Tx-) (Tx+) X//Y U X (Rx-) (Rx+) (GND) (Tx-) (Tx+) tka X//Y U RS X 0 Base T / 00 Base TX X//Y U RJ X0 KOM tka (Rx-) (Rx+) (GND) (Tx-) (Tx+) X//Y U0 X E X//Y M(DCD) D(R) D(T) E(G) U X0 X//Y D(R) D(T) U0 X Synchronizacja czasu IRIG-B U +UB RS Typ X nikowych O Typ X nikowych H we/wy analogowych Typ Y I czujników RTD Typ Y T Listwa zaciskowa wtykowa X X0 cia nikowe Listwa zaciskowa wtykowa X X0 cia nikowe Listwa zaciskowa wtykowa X X0 We / wy analogowe Listwa zaciskowa wtykowa X X 0-0 ma K00 K00 K0 U0 U0 U0 K ma K0 U0 X0 0 ) ) K00 X0 0 K00 0 X0 U0 0-0 ma cia cyfrowe U0 U0 X X U0 U0 U0 X0 0 K00 ) ) K00 K00 X0 0 K00 K00 0 X0 U0 U0 0-0 ma U0 U0 PT 00 X X U0 U0 U0

17 [ Zabezpieczenia ] Seria Px0 DANE TECHNICZNE DANE OGÓLNE Konstrukcja Obudowa do montażu natablicowego odpowiednia do instalacji na ścianie lub obudowa do montażu zatablicowego odpowiednia dla szaf i pulpitów sterowniczych. Stopień ochrony IP wg DIN VDE 00 i EN 0 lub IEC. IP 0 dla obszaru połączeń tylnych w przypadku obudowy zatablicowej. Cieżar Obudowa 0T: Obudowa T: około kg około kg Zaciski Interfejs PC (X) Złącze DIN, typ D-Sub, -pinowe. Interfejs komunikacyjny Światłowody (X i X i X, X): interfejs światłowodowy F-SMA wg IEC - lub DIN lub IEC - dla światłowodu plastykowego lub BFOC-(ST )- interfejs. wg DIN - lub IEC -0 dla światłowodu szklanego Przewody (X, X0, X): zaciski śrubowe M dla przewodów elastycznych o przekrojach do. mm InterMiCOM RS (X) Złącze DIN, typ D-Sub, -pinowe Interfejs IRIG-B (X) Wtyk BNC Wejścia pomiarowe prądowe Zaciski śrubowe M, samocentrujące z ochrona kabla dla przekrojów przewodów mm lub zaciski śrubowe M Inne wejścia i wyjścia Zaciski śrubowe M, samocentrujące z ochrona kabla dla przekrojów przewodów 0. do. mm lub zaciski śrubowe M TESTY Kompatybilność elektromagnetyczna (EMC) Tłumienie interferencji Wg IEC 0 lub IEC CISPR, Klasa A Test impulsu zakłócającego MHz Wg IEC Cz. - lub IEC 0--, Klasa III Napięcie probiercze równoległe:.kv Testowe napięcie różnicowe:.0kv Czas trwania testu: > s Impedancja źródła: 00 W Odporność na wyładowania elektrostatyczne Wg EN 0-- lub IEC 0--, poziom testu Wyładowanie stykowe, Pojedyncze wyładowania: > 0 Czas wytrzymania: > s Napięcie probiercze: kv Generator testowy: 0 do 00 MW, 0 pf / 0 W Odporność na energię promieniowania elektromagnetycznego Wg EN i ENV 00, poziom testu Odległość do testowanego urządzenia (ze wszystkich stron): > m Natężenie pola testowego, częstotliwość 0 do 000 MHz 0V/m Test przy użyciu AM: khz / 0% Pojedynczy test przy 00MHz:AM 00Hz / 00% Wymagania dot. szybkich przebiegów nieustalonych lub impulsów Wg IEC 0-- Czas narastania jednego impulsu: ns Czas trwania impulsu (0% wartości): 0ns Amplituda: kv / kv Czas trwania impulsu: ms Okres impulsu: 00 ms Częstotliwość impulsu:. khz Impedancja źródła: 0 W Test odporności na przepięcia Wg EN lub IEC 000--, poziom testu Testowanie obwodów zasilających, linii eksploatowanych niesymetrycznie / symetrycznie Dla obwodu otwartego czas fali czołowej / czas spadku do połowy wartości: napięcia. / 0 μs Prąd zwarcia, czas fali czołowej / czas spadku do połowy wart.: /0 μs Amplituda: / kv Częstotliwość impulsów: > /min Impedancja źródła: / W Odporność na zakłócenia indukowane w przewodzenie przez pola częstotliwości radiowych Wg EN lub IEC 000--, poziom testu Napięcie testowe zakłócające: 0V Odporność na pola magnetyczne o częstotliwości sieciowej Wg EN lub IEC 000--, poziom Częstotliwość: 0 Hz Natężenie pola testowego: 0 A/m. Składowa przemienna (pulsacja) w zasilaniu pomocniczym DC Wg IEC -: % Izolacja Test napięciowy Wg IEC - lub EN 00 kv AC, 0 s W próbie napięciowej wejść zasilających musi być użyte napięcie stałe (. kv DC). Próbie napięciowej nie podlega interfejs PC. Test wytrzymałości na napięcie impulsowe Wg IEC - Czas narastania impulsu:. μs Czas do połowy wartości: 0 μs Wartość piku: kv Impedancja źródła: 00 W

18 [ Zabezpieczenia ] Seria Px0 Trwałość mechaniczna Test wibracyjny Wg EN 0-- lub IEC --, Klasa ostrości testu Zakres częstotliwości w eksploatacji: 0 do 0 Hz, 0.0 mm 0 do 0 Hz, 0. g Zakres częstotliwości podczas transportu: 0 do 0 Hz, g Reakcja na wstrząsy i próba wytrzymałości, próba rzucania Wg EN 0-- lub IEC --, Klasa ostrości testu Przyspieszenie:. g/ g Trwanie impulsu: ms Test sejsmiczny Wg EN 0-- lub IEC --, procedura testu A, klasa Zakres częstotliwości: do Hz,. mmm /. mm do Hz, 0/ m/s x okres Testy rutynowe Wszystkie testy wg EN 0- lub IEC - Test napięcia Wg IEC -.kv AC, s W próbie napięciowej wejść zasilających musi być użyte napięcie stałe (. kv DC). Próbie napięciowej nie podlega interfejs PC. Dodatkowy test cieplny 00%-owy test wytrzymałości cieplnej, wejścia pod obciążeniem Warunki środowiskowe Zakres temperatury otoczenia Zalecany zakres temperatur: - o C do + o C lub + o F do + o F Graniczny zakres temperatur: - o C do + 0 o C lub - o F do + o F Zakres wilgotności otoczenia % wilgotność względna (średniorocznie), do dni przy wilgotności względnej % i w temp. 0oC, kondensacja niedopuszczalna Promieniowanie słoneczne Unikać wystawiania przedniego panelu na bezpośrednie światło słoneczne. WEJŚCIA I WYJŚCIA Wejścia pomiarowe Częstotliwość Częstotliwość znam. fnom:0 i 0 Hz (nastawialna) Zakres roboczy: 0. do.0 fnom Zabezpieczenie f<> Hz Prąd Prąd znamionowy Inom: lub A /AC (ustawialne) Znamionowy pobór mocy na fazę: < 0. VA przy Inom Znamionowe obciążenie: ciągłe: Inom przez 0 s: 0 Inom przez s: 00 Inom Znamionowy prąd udarowy: 0 Inom Napięcie Napięcie znamionowe Vnom:0 do 0V AC (ustawialne) Znamionowy pobór mocy na fazę: <0. VA przy Vnom: 0VA Znamionowe obciążenie: ciągłe 0 V AC Wejścia sygnałów binarnych Znamionowe napięcie robocze Standard: > V (Vn = do 0 V DC) Opcja: >0 V (Vn = do 0 V DC) Opcja: > V (Vn = 0 do 0 V DC) Pobór mocy na wejście: Standard dla V in = do 0 V DC: 0. W ± 0% Standard dla V in > 0 V DC: V in * ma ± 0% Opcje dla V in, > próg rozruchu: V in * ma ± 0% Wejście stałoprądowe Prąd wejściowy 0-0 ma Zakres wartości: 0-. x I DC,nom (=0mA) Maksymalny dopuszczalny prąd ciagły:0 ma Maksymalne dopuszczalne napięcie wejśc.: V Obciążalność wejścia: 00 W Kontrola otwarcia obwodu: 0 0 ma (nastawa) Kontrola przeciążenia: >. ma Ograniczanie zera: x I DC,nom (nastawa) Termometr rezystancyjny Moduł analogowy: tylko Pt00 Moduł RTD: Pt00, Ni00, Ni0 Zakres wartości: -0 do + oc Konfiguracja -przewodowa Dopuszczalne zwarcie i rozwarcie wejścia Wyjście stałoprądowe Prąd wyjściowy 0-0 ma Maksymalne dopuszczalne napięcie wyjś.: V Obciążalność wyjścia: 00 W Wyjścia przekaźnikowe Napięcie znamionowe: 0 V DC, 0 V AC Prąd ciągły: wyjścia funkcji zabezpieczeniowych A wyjścia funkcji sterowniczych A Prąd krótkotrwały: 0 A przez 0. s Załaczalnosc:000 W (VA) przy L/R = 0 ms Wyłączalność: przy 0 V DC i L/R = 0 ms...0.a przy 0 V AC i cos j= 0....A

19 [ Zabezpieczenia ] Seria Px0 INTERFEJSY Lokalny pulpit sterowniczy Interfejs PC Szybkość transmisji:0. do. kbaud (ustawialna) Interfejs KOM Protokół IEC 00--0, IEC 0--0, Modbus, fourier, DNP.0 (przełączalny programowo) Szybkość transmisji:0. do kbaud (ustawialna) Interfejs KOM Protokół IEC Szybkość transmisji:0. do, kbaud (ustawialna) I nterfejs KOM InterMiCOM, transmisja asynchroniczna, full duplex Szybkość transmisji:0. do, kbaud (ustawialna) Połączenie przewodami drutowymi Przez RS lub RS, izolacja kv Odległość, którą można łączyć: połączenie punkt-punkt połączenie wielopunktowe Połączenie światłowodami plastykowymi Długość fali świetlnej: Wyjścia optyczne: Czułość optyczna: Wejścia optyczne: Odległość, na którą można łączyć : Połączenie światłowodami szklanymi G0/ Długość fali świetlnej: Wyjścia optyczne: Czułość optyczna: Wejścia optyczne: Odległość, na którą można łączyć : Połączenie światłowodami szklanymi G./ Długość fali świetlnej: Wyjścia optyczne: Czułość optyczna: Wejścia optyczne: Odległość, na którą można łączyc : do 00 m do 00 m 0 nm min. -. dbm min. -0 dbm maks. -dbm maks. m 0 nm min. -. dbm min. - dbm maks. -0dBm maks. 00 m 0 nm min. - dbm min. - dbm maks. -0dBm maks. 00 m Interfejs IRIG-B Format B, sygnał modulowany amplitudowo khz, Kod BCD Typowe dane charakterystyczne Funkcje główne Minimalny czas impulsu wyłącz: 0. do 0s (ustawialny) Minimalny czas impulsu załącz:0. do 0 s (ustawialny) Zabezpieczenie nadprądowe zależne i niezależne Czas działania : 0 ms, typowo 0 ms Czas powrotu: 0 ms, typowo 0 ms Współczynnik powrotu: 0. Określenie kierunkowości zwarcia międzyfazowego Znam. kąt akceptacji dla decyzji wyboru kierunku w przód : ± 0 Współczynnik powrotu dla kierunku w przód / w tył : Wartość wyzwalająca dla prądów: 0. Inom Wartość wyzwalająca dla napięć międzyfazowych: przy V nom = 00V 0.00 VI nom Wartość wyzwalająca dla prądu zerowego: 0.0 Inom Wartość wyzwalająca dla napięcia zerowego: 0.0 do 0.V nom / (ustawialne) Nad- i podnapięciowe zabezpieczenie zwłoczne Czas działania : 0 ms, typowo 0 ms Czas powrotu: ms, typowo 0 ms Współczynnik powrotu: do 0 % Zabezpieczenie mocowe kierunkowe Czas działania : 0 ms, typowo 0 ms Czas powrotu: 0 ms, typowo 0 ms Współczynnik powrotu P>, Q>: 0.0 do 0. Współczynnik powrotu P<, Q<: 0.0 do 0 Odchylenia wartości roboczych Warunki odniesienia Sygnały sinusoidalne przy nominalnej częstotliwości, całkowite zniekształcenie harmonicznymi %, temperatura otoczenia 0 o C znamionowe napięcie pomocnicze V A,nom Odchylenia wartości operacyjnych Zabezpieczenie nadprądowe zależne i niezależne fazowe i zerowoprądowe stopnie prądowe ±% stopnie składowej przeciwnej ±% Określenie kierunku zwarcia: ± 0 o Zabezpieczenie silnikowe i cieplne (czas reakcji) dla I/I ref =. ±.% Zabezpieczenie nad i podnapięciowe do wartości nastawionej ±% do wartości nominalnej ±% Zabezpieczenie nad i podczęstotliwościowe do wartości nastawionej ±% do wartości nominalnej ±% Zabezpieczenie mocowe P<>, Q<> ±% Zabezpieczenie ziemnozwarciowe kierunkowe U NZ, I N ±% Kąt charakterystyczny Odchylenia stopni czasowych Stopnie prądowo-niezależne ±% ms Stopnie prądowe zależne (I I ref )±% + 0- ms Dla charakterystyk IEC: extremely inverse i dla zabezpieczenia przeciążeniowego-cieplnego: ±.% ms

20 [ Zabezpieczenia ] Seria Px0 0 Odchylenia danych pomiarowych Rejestracja danych operacyjnych Prądowe wejścia pomiarowe: ± % Napięciowe wejścia pomiarowe: ± 0.% Prąd Io i składowej przeciwnej tworzone wewnętrznie: ± % Napięcie Uo, składowej zgodnej i przeciwnej tworzone wewnętrznie: ± % Moc czynna i bierna ± % Kąt obciążenia ± o Częstotliwość ± 0 mhz Dane zakłóceniowe Prąd i napięcie zwarcia ± % Impedancja i reaktancja pętli zwarcia ± % Zegar wewnętrzny Bez zewnętrznej synchronizacji Z synchronizacja przez zegar DCF - przy odstępie między impulsami synchronizującymi min: poprzez protokół Rozdzielczość danych zwarciowych Rozdzielczość czasowa 0 próbek na okres. Prądy fazowe i zerowy Zakres dynamiczny: 00 I nom / I nom (ustawialne) Rozdzielczość amplitudy przy Inom = A:. ma skut./. ma skut. przy Inom = A: 0. ma skut./. ma skut. Napięcia fazowe i napięcie składowej zerowej Zakres dynamiczny:. Rozdzielczość amplitudy: < min / mies ± ms ± 0ms 0 V. mv skut. Zasilanie Znamionowe napięcie pomocnicze V A,nom : do 0 V DC i 00 do 0 V AC V A,nom : V Zakres roboczy: dla napięcia stałego: przy pulsacji dla napięcia przemiennego: 0. do. V A,nom do % V A,nom 0. do. V A,nom Znamionowy pobór mocy przy VA = 0 V DC i maksymalnym zestawem modułów dodatkowych (obudowa 0TE) stan początkowy maks., W stan aktywny maks., W Impuls prądowy przy uruchomieniu: wartość: < A, czas trwania 0. ms Czas zachowania energii 0 ms przy przerwaniu VA 0 V DC FUNKCJE ZABEZPIECZENIOWE Zabezpieczenie nadprądowe NPN I>: 0, do 0 In I> dynam.: 0, do 0 In I>>: 0, do 0 In I>> dynam.: 0, do 0 In I>>>: 0, do 0 In I>>> dynam.: 0, do 0 In ti>: ti>>: ti>>>: Ineg>: 0, do In Ineg> dynam.: 0, do In Ineg>>: 0, do In Ineg>> dynam.: 0, do In Ineg>>>: 0, do In Ineg>>> dynam.: 0, do In tineg>: tineg>>: tineg>>>: Określenie IN Pomiar / Obliczony IN>: 0,00 do In IN> dynam.: 0,00 do In IN>>: 0,00 do In IN>> dynam.: 0,00 do In IN>>>: 0,00 do In IN>>> dynam.: 0,00 do In tin>: tin>>: tin>>>: Wydl.imp.IN> wew. 0 do 0,00 s tin przerywany Czas podtrz. tin> przer. 0 do 00,0 s Zabezpieczenie zależne NPZ Iref,F: 0, do In Iref,F dynam.: 0, do In Typ charakterystyki Niezależna prądowo IEC Standard Inverse IEC Very Inverse IEC Extremely Inverse IEC Long Time Inverse IEEE Moderately Inverse IEEE Very Inverse IEEE Extremely Inverse ANSI Normaly Inverse ANSI Short Time Inverse ANSI Long Time Inverse RI-Type Inverse RXIDG-Type Inverse Współcz. kt,f 0,0 do 0,00 Min.czas wył. F 0 do 0,00 s Czas podtrzym. F 0 do 00,00 s Odpad F.. Bez opóźn. / Opóźn. jak dla char. Parametry dla składowej przeciwnej neg oraz składowej zerowej N : jak dla składowej podstawowej F

21 [ Zabezpieczenia ] Seria Px0 Zabezpieczenie kierunkowe KIER Podtrzym.wył Kierunk.tI>.: Kierunk.tI>>.: Kierunk.tIref,F>.: Kierunk.tIN>.: Kierunk.tIN>>.: Kierunk.tIref,N>.: Kąt charakter..z UNZ> Pob.F => Blok.Z Nie lub Tak Przod lub Tył lub Bezkier. Przod lub Tył lub Bezkier. Przod lub Tył lub Bezkier. Przod lub Tył lub Bezkier. Przod lub Tył lub Bezkier. Przod lub Tył lub Bezkier. -0 o do +0 o 0,0 do 0,00 Unom Nie lub Tak Zabezpieczenie zerowomocowe i admitancyjne ZDKSU Tryb działania Moc lub Prąd lub Admit. Tryb dział ZD moc/adm cos fi lub sin fi Analiza UNZ Obliczony lub Pomiar Kierunek pomiaru: Standard lub Przeciwny UNZ> 0,0 do.00 Unom tunz>: 0,0 do 0,00 s f/fnom (pom.mocy) lub f/fnom (pom.prądu) lub IN,czyn. (bier.)> KL 0,00 do,000 INnom Kąt sektor. KL 0 o do o Opóźn. dział. KL Opóźn. odpadu KL 0 do 0,00 s IN,czyn. (bier.)> KS 0,00 do,000 INnom Kąt sektor. KS 0 o vdo o Opóźn. dział. KS Opóźn. odpadu KS 0 do 0,00 s IN> 0,00 do,000 INnom Opóźn. dział. IN Opóźn. odpadu IN 0 do 0,00 s GN> / BN> KL 0,0 do,00 YNnom GN> / BN> KS 0,0 do,00 YNnom YN> 0,0 do,00 YNnom Kąt korekcji -0 o do +0 o Opóźn. dział. YN> Opóźn. odpadu YN> 0 do 0,00 s Praca współbieżna PW Czas wyłączenia : Czas imp. nadaw. : Tryb dział. pętli DC Zależn.kierunk 0 do 0,00 s 0 do 0,00 s Transm.zest.rozwier Transm.zest.zwier. Bez System Prądu fazowego System Prądu zerowego System Prądu I / IN Zabezpieczenie silnikowe ZS Iref: 0, do In Współczynnik kf,0 do,0 Irozr>, do,0 Iref tirozr: 0, do, s Typ charakter. Odwrotnie kwadratowa Logarytmiczna tiref,0 do 00,0 s Tau po rozruchu do 0 s Tau siln. w ruchu do 000 min Tau siln. zatrzym. do 000 min Dop. liczba rozruch. / lub / (zim/nagrz) Zal.dozwolone do 0 % Tryb działania Bez TERM lub Z TERM Czas rozruchu trozr.,0 do 00,0 s Czas blokowania te,0 do 00,0 s I< 0, do 0, Iref ti< : 0, do 0,0 s Zabezpieczenie przeciążeniowe TERM Tryb działania Replika względna Replika absolutna Iref: 0, do In Współcz. rozr.,0 do,0 Stała czas., >Ibl do 000 min Stała czas., <Ibl do 000 min Maks.dop.temp.obiektu 0 o do 00 o C Maks.dop.temp.chłodz. 0 o do 0 o C Domyślny CPT. -0 o do +0 o C Blok.przy uszk.cpt Tak / Nie T> ostrzeż.wzgl. 0 do 00 % T>> wyłącz.wzgl. 0 do 00 % Histereza wyłącz. d0 0 % Ostrzeż.przed wyłącz. 0 do 000 min Zabezpieczenie częstotliwościowe f<> Wybór nap.pomiar.fazowe lub Przewodowe Czas określania do okresy Blokada podnap. U< 0,0 do,00 Unom Tryb pracy f : f lub f+df/dt lub f+df /Dt f. 0,00 do 0,00 Hz tf. : 0 do 0,00 s df/dt. 0, do 0,0 Hz/s Delta f 0,0 do,00 Hz Delta t 0,0 do,00 s Zakresy nastaw stopni f, f oraz f są tożsame z parametrami f Zabezpieczenie od asymetrii I> Ineg>: Ineg>>: tineg>: tineg>>: 0, do 0,0 In 0, do 0,0 In

22 [ Zabezpieczenia ] Seria Px0 Zabezpieczenie napięciowe U<> Tryb działania : Trójkąt lub Gwiazda Analiza UNZ : Obliczony lub Pomiar U> : 0,0 do,0 Unom U>> : 0,0 do,0 Unom tu> : tu> -faz : tu>> : U< : 0,0 do,0 Unom U<< : 0,0 do,0 Unom tu< : tu< -faz : tu<< : Upos> : 0,0 do,0 Unom Upos>> : 0,0 do,0 Unom tupos> : tupos>> : Upos< : 0,0 do,0 Unom Upos<< : 0,0 do,0 Unom tupos< : tupos<< : Uneg> : 0,0 do,0 Unom Uneg>> : 0,0 do,0 Unom tuneg> : tuneg>> : UNZ> : 0,0 do,00 Unom UNZ>> : 0,0 do,00 Unom tunz> : tunz>> : tprzejściowy : Histereza pom. U<> : do 0 % Histereza licz. U<> : do 0 % Zabezpieczenie mocowe P<> P> : 0,00 do,00 Snom Opóźnienie dział. P> : Opóźnienie odpadu P> : Kierunek P> : Przód lub Tył lub Bekier. Współcz. odpadu P> : 0,0 do 0, P>> : 0,00 do,00 Snom Opóźnienie dział. P>> : Opóźnienie odpadu P>> : Kierunek P>> : Przód lub Tył lub Bekier. Współcz. odpadu P>> : 0,0 do 0, P< : 0,00 do 0,00 Snom Opóźnienie dział. P< : Opóźnienie odpadu P< : Kierunek P< : Przód lub Tył lub Bekier. Współcz. odpadu P< :,0 do 0,00 P<< : 0,00 do 0,00 Snom Opóźnienie dział. P< <: Opóźnienie odpadu P<< : Kierunek P<< : Przód lub Tył lub Bekier. Współcz. odpadu P<< :,0 do 0,00 Tożsame nastawy dla kryteriów biernomocowych Q AUTOMATYKI SPZ Wl. zamknięty: Tak lub Nie Tryb działania : Tylko test SZS SZS / OZS Tylko OZS Czas operacyjny : 0 do 0,00 s Czas wył SZS OP : 0 do 0,00 s Czas wył SZS I> : 0 do 0,00 s Czas wył SZS I>> : 0 do 0,00 s Czas wył SZS I>>> : 0 do 0,00 s Czas wył SZS IN> : 0 do 0,00 s Czas wył SZS IN>> : 0 do 0,00 s Czas wył SZS IN>>> : 0 do 0,00 s Czas wył SZS kiref> : 0 do 0,00 s Czas wył SZS kinref> : 0 do 0,00 s Czas wył SZS Ineg> : 0 do 0,00 s Czas wył SZS ZDKSU : 0 do 0,00 s Czas wył SZS LOGIK : 0 do 0,00 s Fun.blok. SZS I>>> : Nie lub Tak Czas przerwy SZS : 0, do 00,00 s Liczba dop. SZS : 0 do Czas wył OZS OP : 0 do 0,00 s Czas wył OZS I> : 0 do 0,00 s Czas wył OZS I>> : 0 do 0,00 s Czas wył OZS I>>> : 0 do 0,00 s Czas wył OZS IN> : 0 do 0,00 s Czas wył OZS IN>> : 0 do 0,00 s Czas wył OZS IN>>> : 0 do 0,00 s Czas wył OZS kiref> : 0 do 0,00 s Czas wył OZS kinref> : 0 do 0,00 s Czas wył OZS Ineg> : 0 do 0,00 s Czas wył OZS ZDKSU : 0 do 0,00 s Czas wył OZS LOGIK : 0 do 0,00 s Czas przerwy OZS : 0, do 00,00 s Fun.blok. OZS I>>> : Nie lub Tak Czas regeneracji : do 00 s Czas blokowania : 0 do 00 s Kontrola synchronizmu SYNCH Przypisanie wyłącznika : URZxx Integracja syst. : Automat. lub Sterowanie Aktywacja dla SZS : Tak lub Nie Aktywacja dla OZS : Tak lub Nie Blk. odrzuc. zalacz. Tak lub Nie Czas operacyjny : 0 do 000,0 s Tryb działania : Sprawdzenie napięcia Sprawdzenie synchronizmu Sprawdzenie nap & synchr. Dział z kontr. U : Uref ale nie U U ale nie Uref Nie U i nie Uref Nie U lub nie Uref U> kontr. nap : 0,0 do 0,0 Unom U< kontr. nap : 0,0 do 0,0 Unom tmin spr. nap : 0 do 0,00 s Pętla pomiarowa : UAB lub UBC lub UCA lub UAZ lub UBZ lub UCZ

23 [ Zabezpieczenia ] Seria Px0 U> kontr. synchr : 0,0 do,0 Unom Delta Umax : 0,0 do 0,0 Unom Delta fmax : 0,0 do,00 Hz Delta fimax : do 00 o Przesuniecie faz : -0 do +0 o tmin spr. synchr. : 0 do 0,00 s Załączenie na zwarcie ZAZW Tryb działania : Czas reczn.załącz : Lokalna Rezerwa Wyłącznikowa LRW Czas LRW : Kontrola obwodów pomiarowych KOP Tryb dzial. Irozn> : Irozn> : Tryb dzial. kontr. Umin< : Umin< : Opóźnienie działania : Kontrola kol. faz : BZP, Uref zalacz. UZ : Op. dział. BZP, Uref : POMIARY GLOW Częstotliwość : Imax. pier. : Imax pier. op. : Imax. pier. zap. : Prąd Imin pier. : Prąd IA pier. : Prąd IB pier. : Prąd IC pier. : Suma IF pier. : Prąd IN pier. : Nap. UFZ max pier. : Nap. UFZ min pier. : Nap. UAZ pier. : Nap. UBZ pier. : Nap. UCZ pier. : Nap. (UFZ)/ pier. : Nap. UNZ pier. : Nap. Uref pier. : Nap. UFF max pier. : Nap. UFF min pier. : Nap. UAB pier. : Nap. UBC pier. : Nap. UCA pier. : Wyłącz od I>> Wyłącz od I>>> Wyłącz od OP 0 do 0,00 s 0 do 0,00 s IA, IB, IC lub IA, IC 0, do 0,0 IFmax Umin< Umin< z odblok. I Umin< z czynn. st. WYL 0,0 do 0,0 Unom 0,0 do 0,00 s Tak lub Nie Tak lub Nie 0 do 0,0 s 0,00 do 0, 00 Hz 0 do 000 A 0 do 000 A 0 do 000 A 0 do 000 A 0 do 000 A 0 do 000 A 0 do 000 A 0 do 000 A 0 do 000 A 0 do 00,0 kv 0 do 00,0 kv 0 do 00,0 kv 0 do 00,0 kv 0 do 00,0 kv 0 do 00,0 kv 0 do 00,0 kv 0 do 000,0 kv 0 do 00,0 kv 0 do 00,0 kv 0 do 00,0 kv 0 do 00,0 kv 0 do 00,0 kv Moc pozorna S pier-, do +00,0 MVA Moc czynna P pier. -, do +000,0 MW Moc bierna Q pier. -, do +000,0 MVAr Wyj.en.czyn.pier. 0 do, MWh Wej.en.czyn.pier. 0 do, MWh Wyj.en.bier.pier. 0 do, MVarh Wej.en.bier.pier. 0 do, MVarh Imax. wzgl. : 0 do,000 In Imax wzgl. op. : 0 do,000 In Imax. wzgl. zap. : 0 do,000 In Prąd Imin wzgl. : 0 do,000 In Prąd IA wzgl. : 0 do,000 In Prąd IB wzgl. : 0 do,000 In Prąd IC wzgl. : 0 do,000 In Suma IF wzgl. : 0 do,000 In Prąd IN wzgl. : 0 do,000 In Nap. UFZ max wzgl. : 0 do,000 Un Nap. UFZ min wzgl. : 0 do,000 Un Nap. UAZ wzgl. : 0 do,000 Un Nap. UBZ wzgl. : 0 do,000 Un Nap. UCZ wzgl. : 0 do,000 Un Nap. (UFZ)/ wzgl. : 0 do,000 Un Nap. UNZ wzgl. : 0 do,000 Un Nap. Uref wzgl. : 0 do,000 Un Nap. UFF max wzgl. : 0 do,000 Un Nap. UFF min wzgl. : 0 do,000 Un Nap. UAB wzgl. : 0 do,000 Un Nap. UBC wzgl. : 0 do,000 Un Nap. UCA wzgl. : 0 do,000 Un Moc pozorna S wzgl -0,00 do +0,00 Sn Moc czynna P wzgl : -,00 do +,00 Sn Moc bierna Q wzgl : -,00 do +,00 Sn Współczynnik mocy : -,000 do +,000 Kąt obc. fi A : -0 do +0 o Kąt obc. fi B : -0 do +0 o Kąt obc. fi C : -0 do +0 o Kąt. fi N : -0 do +0 o Kąt miedzy UFZ<->IN : -0 do +0 o Rel.faz. IN <-> IF : Faza zgodna Faza przeciwna Suma I bez filtr. : 0 do,000 In ZDKSU IN czyn.wzgl. : IN bier..wzgl. : IN filtr.wzgl. : Admitancja YN wzgl. : Kondukt. GN wzgl. : Suscept. BN wzgl. : 0 do 0,000 In 0 do 0,000 In 0 do 0,000 In 0 do,000 Yn -,000 do +,000 Yn -,000 do +,000 Yn ZS Model cieplny. : 0 do 00 % Rozruch dozwolony : 0 do TERM Stan modelu TERM : -000 do +000 % Temperatura obiektu : -0 do +00 o C Temperatura chłodziwa : -0 do +00 o C Czas do wyłaczenia : 0 do 000,0 min Model cieplny wzgl. : -,0 do +,0 *00% Temp. obiektu wzgl. : -0,0 do +,00 *00 o C Temp. chłodz. wzgl. : -0,0 do +,00 *00 o C Dodatkowa rez.temp. : -000 do +000 %

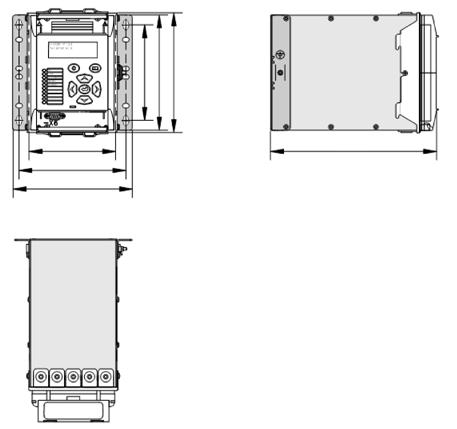

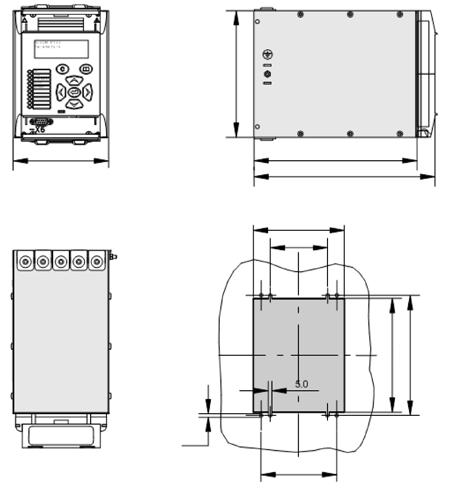

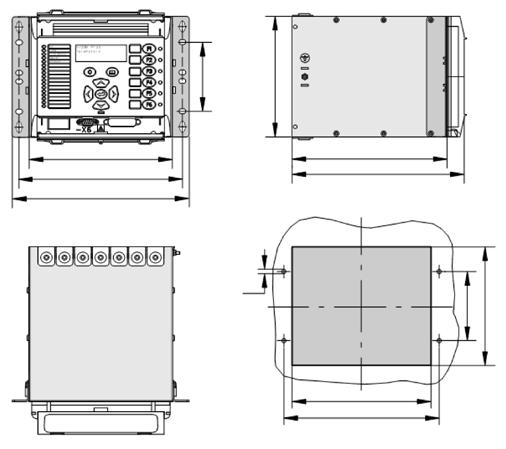

24 [ Zabezpieczenia ] Seria Px0 Montaż natablicowy Montaż zatablicowy - metoda Wymiary - obudowa TE

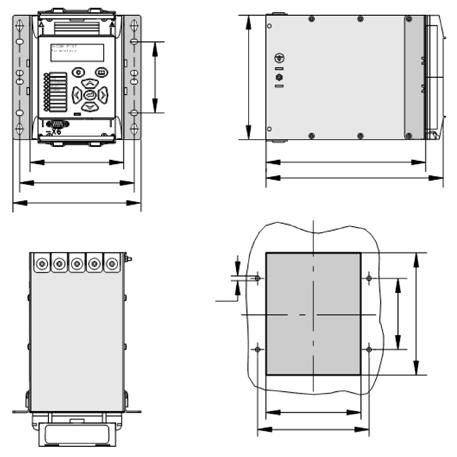

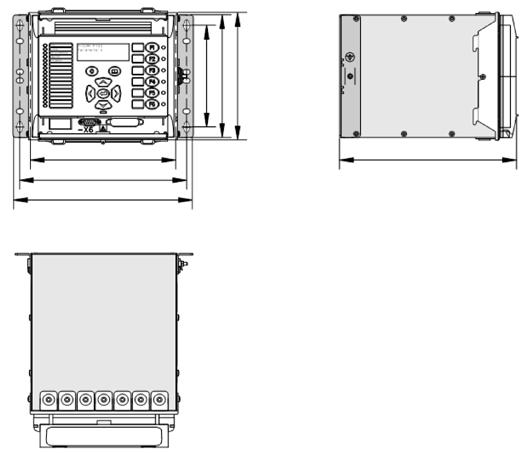

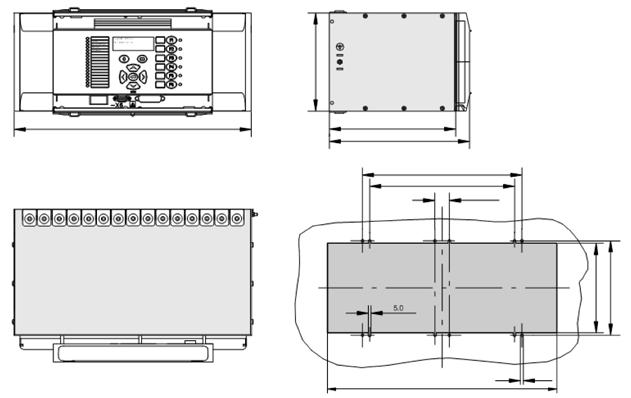

25 [ Zabezpieczenia ] Seria Px0 Montaż zatablicowy - metoda - Obudowa TE 0. Montaż natablicowy - Obudowa 0TE Wymiary

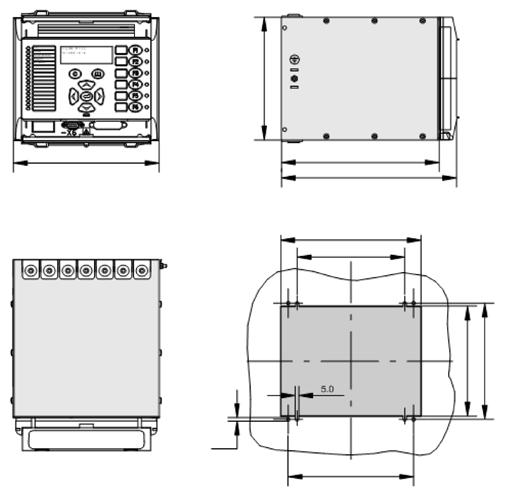

26 [ Zabezpieczenia ] Seria Px0 Montaż zatablicowy - metoda Montaż zatablicowy - metoda Wymiary - obudowa 0TE

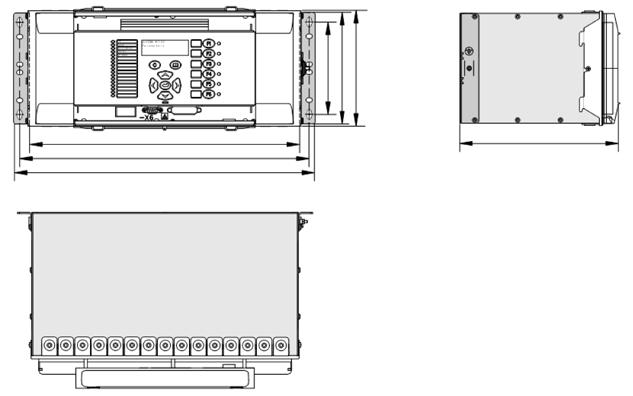

27 [ Zabezpieczenia ] Seria Px0 Montaż natablicowy Montaż zatablicowy - metoda Wymiary - obudowa TE

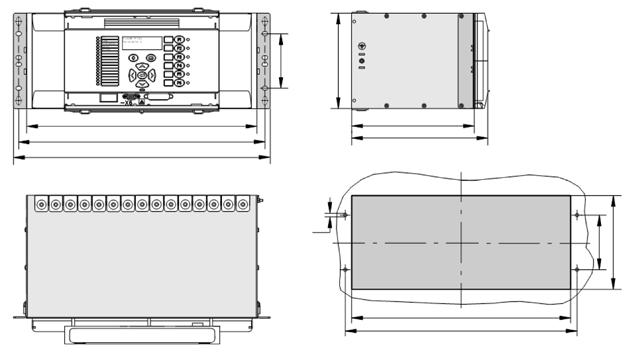

28 [ Zabezpieczenia ] Seria Px0 Montaż zatablicowy - metoda Wymiary - obudowa TE
