1 Skład osobowy: Kierownik pracowni: Prof. dr hab. inż. Mirosław Karpierz Kierownik laboratorium Dr inż. Urszula Laudyn Dr inż. Michał Kwaśny Dr inż. Filip Sala Dr inż. Paweł Jung Doktoranci: Mgr inż. Bartłomiej Klus Dyplomanci: inż. Dominika Makaruk inż. Damian Michalik inż. Iga Ostromęcka inż. Magda Urbanowicz Gdzie nas znaleźć: Gmach Fizyki Laboratorium 12A Pokój 301

2 Gdyby nie optyka nieliniowa.. nie byłoby laserów TEMATYKA BADAWCZA: Generacja wyższych harmonicznych: zmiana koloru wiązki światła, np. generacja 2.iej harmonicznej. Generacja światła białego, tzw. supercontinuum ZASTOSOWANIA: Nowe źródła światła, wskaźniki laserowe.

3 Optyka nieliniowa ciekłych kryształów PROWADZONE BADANIA: Wyznaczanie parametrów ciekłych kryształów metodami optyki nieliniowej: nowatorska, całkowicie optyczna metoda pomiaru parametrów ciekłych kryształów (przyznany patent) Samoogniskowanie wiązek światła w falowodach ciekłokrystalicznych ciekłokrystaliczne układy przełączające i sterujące wiązką światła, układy logiczne, przełączniki optyczne Praca doświadczalna Prace teoretyczne: modelowanie zjawisk, symulacje numeryczne, oprogramowanie urządzeń

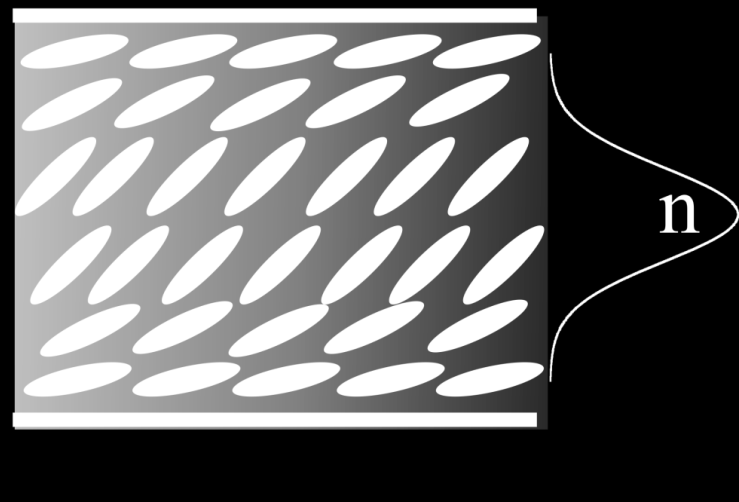

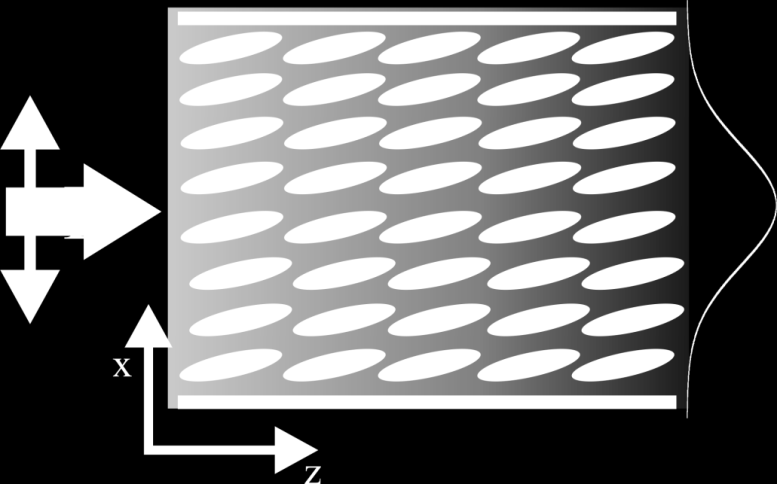

4 Optyka nieliniowa ciekłych kryształów Łatwa modyfikacja właściwości pod wpływem pól elektrycznego i magnetycznego (w tym pola fali EM) Łatwa dostępność Duża różnorodność parametrów Zmiana ułożenia (obrót) pod wpływem zewnętrznego pola

5 Samoogniskowanie w tym generacja solitonów przestrzennych, czyli w ogólności wiązek światła, które propagują się bez zmiany kształtu i amplitudy. Soliton przestrzenny w nematycznym ciekłym krysztale NEMATYKON

6 Samoogniskowanie w tym generacja solitonów przestrzennych, czyli w ogólności wiązek światła, które propagują się bez zmiany kształtu i amplitudy. Oddziaływania solitonów: ZASTOSOWANIA: układy logiczne, w których światło jest zarówno sygnałem sterującym jak i przenoszącym informacje. Całkowicie optyczne układy logiczne, przełączniki optyczne

7 Projektowanie ścieżek e-litografia, foto-orientacja. Do konstrukcji układów przesyłających, sterujących i przełączających sygnał optyczny. lub dla zabawy:

8 Projektowanie ścieżek e-litografia. Całkowicie optyczne falowody:

9 Projektowanie ścieżek e-litografia. Elektro-optyczne falowody

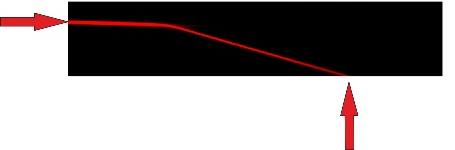

10 Projektowanie ścieżek e-litografia. Dynamiczna zmiana kierunku propagacji: WEJŚCIE WYJŚCIE

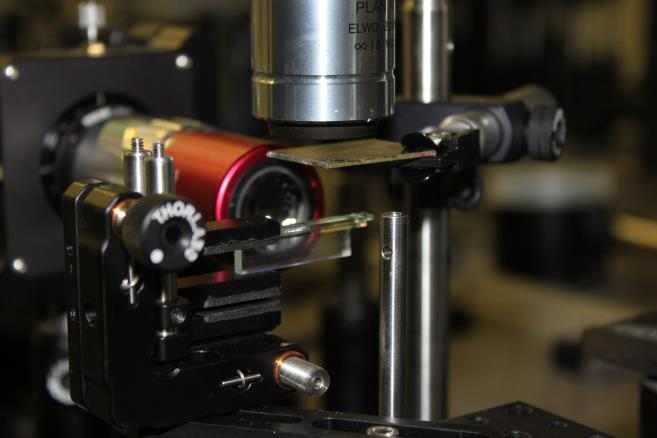

11 Zaprojektowanie i wykonanie warstwy orientującej molekuły CK Oprogramowanie układu Rozbudowa stanowiska Modelowanie warstwy orientującej Określenie jednorodności i jakości uzyskanej warstwy Oprogramowanie układu

12 Określenie parametrów uzyskiwanych warstw oraz określanie parametrów materiałowych CK: Oprogramowanie układu do pomiaru parametrów materiałowych CK Zautomatyzowanie układu do pomiaru parametrów uzyskiwanych warstw orientujących (energia kotwiczenia, tilt, etc.) Analiza stanu polaryzacji wiązki po przejściu przez warstwę ze zmiennymi warunkami brzegowymi Badanie propagacji wiązki Optymalizacja elektro i/lub całkowicie optycznego przełącznika sygnałów w projektowanych komórkach CK Rozbudowa układu do wprowadzania i wyprowadzania sygnału światłowodami

13

14 Współpraca: Instytut Mikroelektroniki i Optoelektroniki, Politechnika Warszawska Uniwersytet Warszawski, Wydział Fizyki Wojskowa Akademia Techniczna Instytut Technologii Materiałów Elektronicznych

15 Współpraca: Australian National University, ANU, Canberra Texas University in Quatar, Docha, Quatar University of Angers, France University Roma Tre, Rome, Italy Tampere University, Finland

16 Gdzie nas znaleźć: Gmach Fizyki Laboratorium 12A Pokój 301
