1 VIESMANN PODGRZEWACZ VITOCELL 300 H Poziomy podgrzewacz pojemnościowy Pojemność 160do500litrów Dane techniczne Numer katalog. i ceny: patrz cennik Miejsce przechowywania: teczka Vitotec, rejestr 17 PODGRZEWACZ VITOCELL 300 H Typ EHA Poziomy podgrzewacz pojemnościowy ze stali nierdzewnej 4/2007

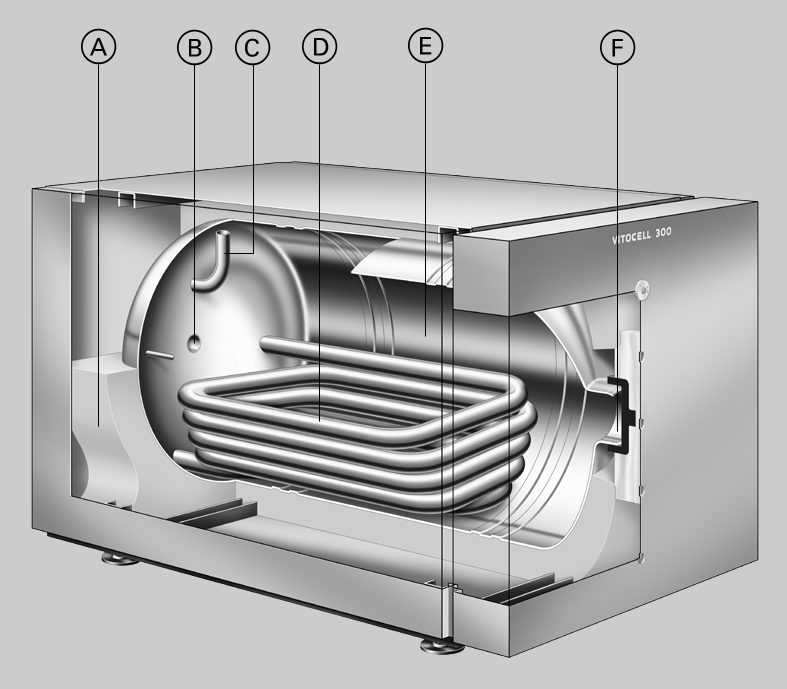

2 Informacje o wyrobie Higieniczny, komfortowy i ekonomiczny podgrzew wody użytkowej przy pomocy pojemnościowych podgrzewaczy wody ze stali nierdzewnej wersja pozioma. Zalety w skrócie & Duża trwałość dzięki odpornemu na korozję zbiornikowi podgrzewacza wykonanemu z wysokogatunkowej stali nierdzewnej. & Higieniczny i spełniający normy przemysłu spożywczego podgrzew wody zapewniony dzięki powierzchniom wewnętrznym o wysokiej jakości. & Brak konieczności stosowania anody ochronnej, zabezpieczającej dodatkowo przed korozją, co pozwala uniknąć dodatkowych kosztów. & Podgrzew całej objętości wody dzięki powierzchniom grzewczym rozmieszczonym na całej długości podgrzewacza. & Duży komfortużytkowania ciepłej wody użytkowej zapewniany przez szybki, równomierny podgrzew dzięki dużym powierzchniom grzewczym. & Małe stratyciepła dzięki bardzo skutecznej pełnej izolacji cieplnej (bezfreonowej). A Wysoce skuteczna całkowita izolacja cieplna z twardej pianki poliuretanowej (bezfreonowej) B Cyrkulacja C Ciepła woda użytkowa D Wężownica grzewcza ze stali nierdzewnej rozmieszczona na całej długości podgrzewacza zapewnia higieniczny podgrzew całej objętości wody E Komora podgrzewacza ze stali nierdzewnej o wysokiej jakości F Otwór rewizyjny i wyczystkowy 2 VIESMANN PODGRZEWACZ VITOCELL 300 H

3 Dane techniczne podgrzewacza Vitocell 300 H Dane techniczne Do podgrzewu wody użytkowej wpołączeniu z kotłami grzewczymi, zdalnym ogrzewaniem sieciowym i niskotemperaturowymi systemami grzewczymi Przeznaczony do instalacji o następujących parametrach & temperatura wody na zasilaniu wodą grzewczą do 200 C & ciśnienie robocze po stronie wody grzewczej do 25 barów lub para nasycona o nadciśnieniu 1bara & ciśnienie robocze po stronie wody użytkowej do 10 barów Pojemność podgrzewacza litry Nr rejestru DIN 0081/03 10 MC Wydajność stała* 1 kw C przy podgrzewie wody użytkowej litrów/h z 10 do 45 C i temperatu- kw C rze wody grzewczej na litrów/h zasilaniu wynoszącej... przy kw podanym niżej przepływie 70 C litrów/h wody grzewczej kw C litrów/h C kw litrów/h Wydajność stała* 1 kw C przy podgrzewie wody użytkowej litrów/h z 10 do 60 C i temperatu- kw C rze wody grzewczej na litrów/h zasilaniu wynoszącej... przy kw podanym niżej przepływie 70 C litrów/h wody grzewczej Przepływ wody grzewczej m 3 /h 3,0 5,0 5,0 5,0 dla podanych wartości wydajności stałej Wydajność stała przy podgrzewie wody użytkowej z 10 do 45 C i parze nasyconej...omaks.prędkości pary 50 m/s Ilość ciepła dyżurnego* 2 q BS przy różnicy temp. 45 K 0,5 bara 1,0 bar kw litrów/h kw litrów/h kwh/24 h 1,20 1,30 1,90 2,30 Wymiary całkowite Długość całkowita mm Szerokość całkowita mm Szerokość bez płaszcza mm 768* 3 810* 4 Wysokość całkowita mm Masa kg Pojemnościowy podgrzewacz wody z izolacją cieplną Objętość wody grzewczej litry Powierzchnia grzewcza m 2 0,87 0,9 1,7 2,1 Przyłącza Zasilanie i powrót wody grzewczej R 1 1 1¼ 1¼ Zimna woda, ciepła woda R ¾ ¾ 1¼ 1¼ Cyrkulacja R ¼ *1 Wydajność stała w przypadku innych wartości przepływu wody grzewczej patrz wytyczne projektowe podgrzewacza Vitocell. Przy projektowaniu na podstawie podanych lub obliczonych wartości wydajności stałej, należy zaplanować zastosowanie odpowiedniej pompy obiegowej. Podana wydajność stała jestosiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego jest wydajności stałej. *2 Parametr produktu do obliczania współczynnika nakładu energii w instalacji grzewczej wg przepisów EnEV (Niemcy) lub DIN Zmierzone wartości wg normy DIN Wartości odnoszą się do temperatury pomieszczenia wynoszącej +20 C i temperatury wody użytkowej wynoszącej 65 C i mogą odbiegać od podanych o 5%. *3 Jeżeli istnieją trudności z wstawieniem można zdemontować osłonę przednią z termometrem oraz osłony boczne, wykręcić nogi regulacyjne i obrócić podgrzewacz przy wstawianiu na bok. *4 Na wypadek trudności z wstawieniem, szerokość podgrzewacza po zdemontowaniu płaszcza. PODGRZEWACZ VITOCELL 300 H VIESMANN 3

4 Dane techniczne podgrzewacza Vitocell 300 H (ciąg dalszy) Vitocell 300 H o pojemności 160 do 200 litrów BÖ Otwór rewizyjny i wyczystkowy HR Powrót wody grzewczej HV Zasilanie wodą grzewczą KW Zimna woda Tabela wymiarów Pojemność podgrzewacza litry a mm b mm c mm TH Tuleja zanurzeniowa czujnika temperatury wody w podgrzewaczu lub regulator temperatury WW Ciepła woda użytkowa Z Cyrkulacja Pojemność podgrzewacza litry d mm e mm Vitocell 300 H o pojemności 350 i 500 litrów BÖ HR HV KW Otwór rewizyjny i wyczystkowy Powrót wody grzewczej Zasilanie wodą grzewczą Zimna woda SPR Króciec R 1 ze złączką redukcyjną na R ½ do czujnika temperatury wody w podgrzewaczu lub regulatora temperatury. WW Ciepła woda użytkowa Z Cyrkulacja 4 VIESMANN PODGRZEWACZ VITOCELL 300 H

5 Dane techniczne podgrzewacza Vitocell 300 H (ciąg dalszy) Tabela wymiarów Pojemność podgrzewacza litry a mm b mm c mm d mm e mm f mm g mm h mm i mm k mm I mm m mm n mm o mm p mm Wskazówka Przy montażu tulei zanurzeniowej i czujnika temperatury wody w podgrzewaczu lub regulatora temperatury, za pojemnościowym podgrzewaczem wody musi być zachowana minimalna odległość od ściany wynosząca 450 mm. Współczynnik mocy N L wg normy DIN 4708 Temperatura na ładowaniu podgrzewacza* 1 = temperatura na +5 K/ 0 K wlocie wody zimnej + 50 K Pojemność podgrzewacza litry Współczynnik mocy N L* 1 przy temp. wody na zasilaniu wodą grzewczą 90 C 2,3 6,6 12,0 23,5 80 C 2,2 5,0 12,0 21,5 70 C 1,8 3,4 10,5 19,0 Wydajność krótkotrwała (wciągu 10 minut) W odniesieniu do współczynnika mocy N L Podgrzew wody użytkowej z 10 do 45 C Pojemność podgrzewacza litry Wydajność krótkotrwała (litry/10 minut) przy temp. wody na zasilaniu wodą grzewczą 90 C C C Maks. ilość pobierana (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L Z dogrzewem Podgrzew wody użytkowej z 10 do 45 C Pojemność podgrzewacza litry Maks. ilość pobierana (litry/min) przy temp. wody na zasilaniu wodą grzewczą 90 C C C *1 Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza Tsp. Wskaźniki:Tsp = 60 C 1,0 N L, Tsp = 55 C 0,75 N L,Tsp=50 C 0,55 N L, Tsp = 45 C 0,3 N L. PODGRZEWACZ VITOCELL 300 H VIESMANN 5

6 Dane techniczne podgrzewacza Vitocell 300 H (ciąg dalszy) Potencjalny pobór wody Pojemność podgrzewacza podgrzana do 60 C Bez dogrzewu Pojemność podgrzewacza litry Ilość pobierana litrów/min Potencjalny pobór wody Woda o t = 60 C (stała) litry Czas podgrzewu Podane czasy podgrzewu są osiągane, jeżeli zapewniona jest maks. wydajność stała pojemnościowego podgrzewacza wody przy danej temperaturze wody na zasilaniu i podgrzewie wody użytkowej z 10 do 60 C. Pojemność podgrzewacza litry Czas podgrzewu (w minutach) przy temp. wody na zasilaniu wodą grzewczą 90 C C C Opory przepływu po stronie wody grzewczej C Pojemność 350 litrów D Pojemność 500 litrów A Pojemność 160 litrów B Pojemność 200 litrów 6 VIESMANN PODGRZEWACZ VITOCELL 300 H

7 Dane techniczne podgrzewacza Vitocell 300 H (ciąg dalszy) Opory przepływu po stronie wody użytkowej A Pojemność 160 i 200 litrów B Pojemność 350 i 500 litrów PODGRZEWACZ VITOCELL 300 H VIESMANN 7

8 Dane techniczne podgrzewacza Vitocell 300 H jako baterii podgrzewaczy Dane techniczne Poniżej przedstawiamy zalecane 3 warianty. Należy uwzględnić maksymalną liczbę podgrzewaczy ustawionych jeden na drugim. Poj. całkowita baterii podgrz. litry Liczba komór podgrzewacza Pojemność pojedynczej komory podgrzewacza litry Rozmieszczenie Liczba podgrzewaczy ustawionych jeden na drugim maks. 2 2 maks. 3 Wydajność stała* 1 kw C przy podgrzewie wody użytkowej z 10 litrów/h do 45 C i temperaturze wody grzewczej kw C na zasilaniu wynoszącej... przy podanym litrów/h niżej przepływie wody grzewczej kw C litrów/h C kw litrów/h C kw litrów/h Wydajność stała* 1 kw C przy podgrzewie wody użytkowej z 10 litrów/h do 60 C i temperaturze wody grzewczej kw C na zasilaniu wynoszącej... przy podanym litrów/h niżej przepływie wody grzewczej kw C litrów/h Przepływ wody grzewczej dla podanych wartości wydajności stałej m 3 /h Wydajność stała przy podgrzewie wody użytkowej z 10 do 45 C i parze nasyconej... o maks. prędkości pary 50 m/s 0,5 bara 1,0 bar kw litrów/h kw litrów/h Współczynnik mocy N L wg normy DIN 4708 Temperatura na ładowaniu podgrzewacza* 2 = temperatura na +5 K/ 0 K wlocie wody zimnej + 50 K Pojemność baterii podgrzewaczy litry Współczynnik mocy N L* 2 przy temp. wody na zasilaniu wodą grzewczą 90 C C C Wydajność krótkotrwała (wciągu 10 minut) W odniesieniu do współczynnika mocy N L podgrzew wody użytkowej z 10 do 45 C Pojemność baterii podgrzewaczy litry Wydajność krótkotrwała (litry/10 minut) przy temp. wody na zasilaniu wodą grzewczą 90 C C C *1 Przy projektowaniu na podstawie podanych lub obliczonych wartości wydajności stałej, należy zaplanować zastosowanie odpowiedniej pompy obiegowej. Podana wydajność stała jestosiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego jest wydajności stałej. *2 Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza Tsp. Wskaźniki:Tsp = 60 C 1,0 N L, Tsp = 55 C 0,75 N L,Tsp=50 C 0,55 N L, Tsp = 45 C 0,3 N L. 8 VIESMANN PODGRZEWACZ VITOCELL 300 H

9 Dane techniczne podgrzewacza Vitocell 300 H jako baterii... (ciąg dalszy) Maks. ilość pobierana (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L Z dogrzewem Podgrzew wody użytkowej z 10 do 45 C Pojemność baterii podgrzewaczy litry Maks. pobierana ilość (litry/min) przy temp. wody na zasilaniu wodą grzewczą 90 C C C Potencjalny pobór wody Pojemność podgrzewacza podgrzana do 60 C Bez dogrzewu Pojemność baterii podgrzewaczy litry Ilość pobierana litrów/min Potencjalny pobór wody Woda o t = 60 C (stała) litry Stan w chwili dostawy Vitocell 300 H, o pojemności 160 i 200 litrów Pojemnościowy podgrzewacz wody z wysokostopowej stali nierdzewnej. & Zamontowana izolacja cieplna z twardej pianki PUR & Przyspawana tuleja zanurzeniowa czujnika temperatury wody w podgrzewaczu lub regulatora temperatury & Zamontowany termometr oraz & Wkręcone nogi regulacyjne Kolor osłony z blachy powlekanej warstwą żywic epoksydowych srebrny (vitosilber). Vitocell 300 H, o pojemności 350 i 500 litrów Pojemnościowy podgrzewacz wody z wysokostopowej stali nierdzewnej. & Zamontowana izolacja cieplna z twardej pianki PUR & Króciec przyłączeniowy czujnika temperatury wody w podgrzewaczu lub regulatora temperatury & Zamontowany termometr oraz & Wkręcone nogi regulacyjne. Zapakowane osobno i przymocowane do opakowania z desek: & Złączka redukcyjna R 1 ½ & Tuleja zanurzeniowa oraz & Element termoizolacyjny tulei zanurzeniowej Kolor osłony z blachy powlekanej warstwą żywic epoksydowych srebrny (vitosilber). PODGRZEWACZ VITOCELL 300 H VIESMANN 9

10 Wskazówki projektowe Przyłącze po stronie wody użytkowej PrzyłączewgDIN1988 Vitocell 300 H o pojemności 160 i 200 litrów A Ciepła woda użytkowa B Przewód cyrkulacyjny C Pompa cyrkulacyjna D Sprężynowy zawór zwrotny, klapowy E Widoczny wylot przewodu wyrzutowego F Zawór bezpieczeństwa G Zawór odcinający H Zawór regulacyjny strumienia przepływu (Zaleca się montaż zaworu i ustawienie maks. przepływu wody zgodnie z 10 minutową wydajnością pojemnościowego podgrzewacza wody (patrz strona 5 i 8)) K Przyłącze manometru L Zawór zwrotny M Spust N Zimna woda O Filtr wody użytkowej* 1 P Reduktor ciśnienia R Zawór zwrotny klapowy S Przeponowe naczynie wzbiorcze, przystosowane do wody użytkowej Vitocell 300 H o pojemności 350 i 500 litrów A Ciepła woda użytkowa B Przewód cyrkulacyjny C Pompa cyrkulacyjna D Sprężynowy zawór zwrotny, klapowy E Widoczny wylot przewodu wyrzutowego F Zawór bezpieczeństwa G Zawór odcinający *1 Wg normy DIN w przypadku instalacji z przewodami metalowymi należy zamontować filtr wody użytkowej. W przypadku przewodów z tworzywa sztucznego zgodnie z normą DIN 1988 zaleca się montaż filtra wody użytkowej, aby uniknąć przedostawania się zanieczyszczeń do instalacji wody użytkowej. 10 VIESMANN PODGRZEWACZ VITOCELL 300 H

11 Wskazówki projektowe (ciąg dalszy) H Zawór regulacyjny strumienia przepływu (Zaleca się montaż zaworu i ustawienie maks. przepływu wody zgodnie z 10 minutową wydajnością pojemnościowego podgrzewacza wody (patrz strona 5 i 8)) K Przyłącze manometru L Zawór zwrotny M Spust N Zimna woda O Filtr wody użytkowej * 1 P Reduktor ciśnienia R Zawór zwrotny klapowy S Przeponowe naczynie wzbiorcze, przystosowane do wody użytkowej Obowiązek zamontowania zaworu bezpieczeństwa: Zalecenie: zawór bezpieczeństwa należy zamontować ponad górną krawędzią podgrzewacza. Dzięki temu jest on chroniony przed zabrudzeniem, osadzaniem się kamienia i wysoką temperaturą. Podczas prac przy zaworze bezpieczeństwa nie ma potrzeby opróżniania pojemnościowego podgrzewacza wody. Tuleja zanurzeniowa Vitocell 300 H o pojemności 160 i 200 litrów Tuleja zanurzeniowa jest przyspawana wewnątrz podgrzewacza. Vitocell 300 H o pojemności 350 i 500 litrów W dostarczonej tulei zanurzeniowej ze stali nierdzewnej należy zamontować czujnik urządzenia regulacyjnego; służy to zapewnieniu maks. bezpieczeństwa eksploatacji. Jeżeli czujnik przeznaczony do zastosowania nie pasuje do danej tulei zanurzeniowej, należy zastosować inną tuleję ze stali nierdzewnej ( lub ). Temperatury wody na zasilaniu wodą grzewczą powyżej 110 C Przy takich warunkach eksploatacyjnych w podgrzewaczu zgodnie z normą DIN 4753 należy zamontować zabezpieczający ogranicznik temperatury o sprawdzonej konstrukcji, ograniczający temperaturę do 95 C. Gwarancja Udzielana gwarancja na eksploatację pojemnościowego podgrzewacza wody zakłada, że podgrzewana woda posiada jakość wody użytkowej wg aktualnie obowiązującego rozporządzenia o wodzie użytkowej i że istniejące instalacje uzdatniania wody działają bezusterkowo. Powierzchnia przekazywania ciepła Odporna na korozję, zabezpieczona powierzchnia przekazywania ciepła (woda użytkowa/czynnik grzewczy), zgodna z wersją Cwg normy DIN *1 Wg normy DIN w przypadku instalacji z przewodami metalowymi należy zamontować filtr wody użytkowej. W przypadku przewodów z tworzywa sztucznego zgodnie z normą DIN 1988 zaleca się montaż filtra wody użytkowej, aby uniknąć przedostawania się zanieczyszczeń do instalacji wody użytkowej. PODGRZEWACZ VITOCELL 300 H VIESMANN 11

12 Wskazówki projektowe (ciąg dalszy) Vitocell 300 H jako ustawiony pod kotłem pojemnościowy podgrzewacz wody Należy pamiętać, że możliwe są tylko podane w cenniku kombinacje kocioł podgrzewacz. W przypadku podgrzewacza Vitocell 300 H o pojemności 350 litrów kocioł grzewczy może zostać ustawiony na pojemnościowym podgrzewaczu wody tylko w jego przedniej części. Wytyczne projektowe Dalsze wskazówki dotyczące planowania i projektowania patrz Wytyczne projektowe centralnego podgrzewu wody użytkowej przy zastosowaniu podgrzewaczy pojemnościowych Vitocell. Wyposażenie dodatkowe Pompa obiegowa ogrzewania podgrzewacza Nr katalog Typ pompy UP VIRS 30/6 1 VI TOP S 40/4 Napięcie V~ Pobór mocy W Przyłącze R 1 1¼ DN 40 Przewód przyłączeniowy m 4,7 4,7 4,7 do kotła grzewczego do 40 kw od 40 do 70 kw powyżej 70 kw Nr katalog i Nr katalog A Nr katalog B Nr katalog C Nr katalog VIESMANN PODGRZEWACZ VITOCELL 300 H

13 Wyposażenie dodatkowe (ciąg dalszy) Armatura zabezpieczająca wg normy DIN 1988 Armatura zabezpieczająca, w której skład wchodzą: & Zawór odcinający & Zawór zwrotny i króciec kontrolny & Króciec przyłączeniowy manometru & Przeponowy zawór bezpieczeństwa Do pojemnościowego podgrzewacza wody: & Pojemność do 200 litrów: DN 15/R ¾ maks. moc ogrzewania 75 kw 10 barów: Nr katalog a 6 barów: nr katalog & Pojemność od 300 do 1000 litrów DN 20/R 1 maks. moc ogrzewania 150 kw 10 barów: Nr katalog a 6 barów: Nr katalog PODGRZEWACZ VITOCELL 300 H VIESMANN 13

14 Zmiany techniczne zastrzeżone! Viessmann Sp. z o.o. ul. Karkonoska Wrocław tel.: (071) faks: (071) VIESMANN PODGRZEWACZ VITOCELL 300 H Wydrukowano na papierze ekologicznym, wybielonym i wolnym od chloru
