VIESMANN. VITOCELL 340-M/360-M Podgrzewacz buforowy wody grzewczej z podgrzewem ciepłej wody użytkowej 750 i 950 litrów pojemności.

Transkrypt

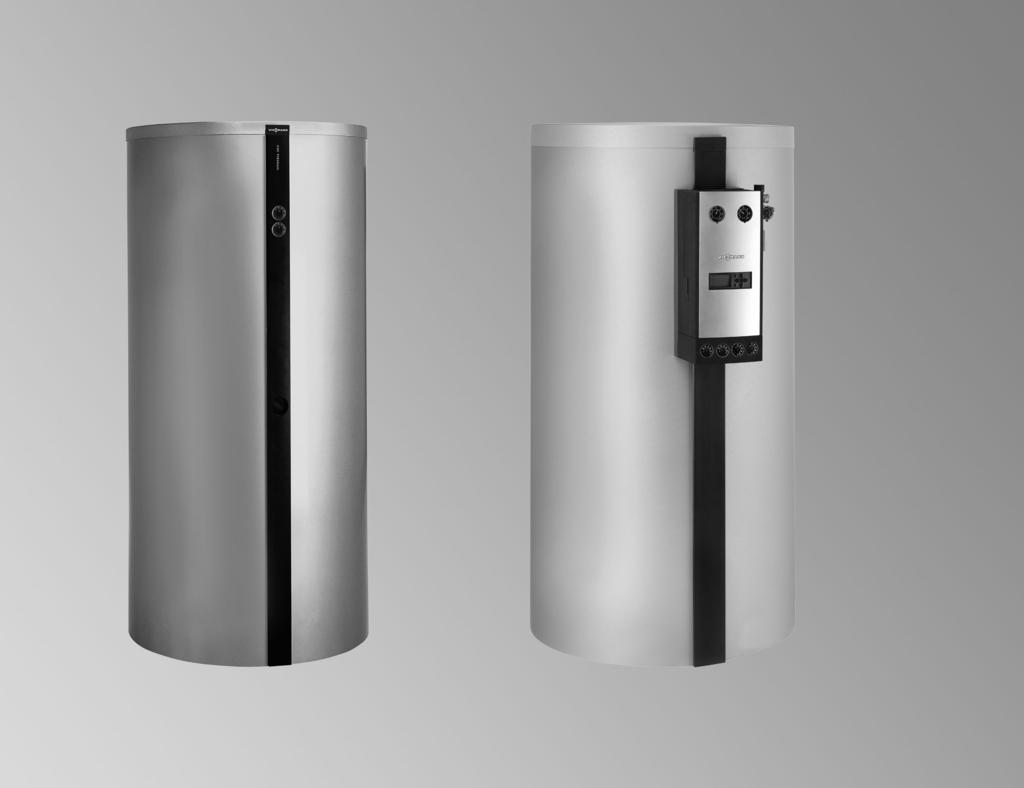

1 VIESMANN VITOCELL 340-M/360-M Podgrzewacz buforowy wody grzewczej z podgrzewem ciepłej wody użytkowej 750 i 950 litrów pojemności Dane techniczne Numer zam. i ceny: Patrz cennik VITOCELL 340-M Typ SVKA Wielosystemowy podgrzewacz buforowy wody grzewczej ze zintegrowanym podgrzewem ciepłej wody użytkowej, wbudowaną wężownicą grzewczą do przyłączenia kolektorów słonecznych i opcjonalnie montowanym Solar-Divicon VITOCELL 360-M Typ SVSA Wielosystemowy podgrzewacz buforowy wody grzewczej, z systemem ładowania warstwowego, zintegrowanym podgrzewem ciepłej wody użytkowej, wbudowaną wężownicą grzewczą do przyłączenia kolektorów słonecznych i opcjonalnie montowanym Solar-Divicon 8/2015

2 Informacja o produkcie Vitocell 340-M i Vitocell 360-M Możliwość przyłączenia kilku kotłów i higieniczny podgrzew ciepłej wody użytkowej dla potrzeb dużego poboru w podgrzewaczu uniwersalnym nie zajmującym dużej powierzchni Zalety w skrócie Vitocell 340-M/360-M połączenie buforowego i pojemnościowego podgrzewacza wody Przeznaczony do instalacji grzewczych z kilkoma wytwornicami ciepła. Szczególnie dobrze przystosowany do pracy w połączeniu z systemem solarnym firmy Viessmann do podgrzewu wody użytkowej i wspomagania ogrzewania. Dzięki przyłączom na różnej wysokości możliwe jest zastosowanie różnorodnych wytwornic ciepła, np. kotła na paliwo stałe. Nie ma to wpływu na rozwarstwienie termiczne. Niewielkie zapotrzebowanie na miejsce i prosty montaż urządzenie łączące w sobie podgrzewacz wody użytkowej i podgrzewacz buforowy Elastyczna, pozbawiona naprężeń rura falista wody użytkowej z wysokogatunkowej stali nierdzewnej, zawieszona w zasobniku. Optymalne wykorzystanie energii solarnej za pomocą ukierunkowanego chłodzenia w dolnej części podgrzewacza dzięki dużej powierzchni wymiany ciepła rury falistej do wody użytkowej. Vitocell 360-M: System ładowania warstwowego zapewnia przekazywanie energii słonecznej do odpowiedniej warstwy wody zależnie od jej temperatury, dzięki temu ogrzana solarnie woda użytkowa jest szybko dostępna. Zestaw przyłączeniowy z Solar-Divicon do montażu na Vitocell, dostępny jako wyposażenie dodatkowe. Vitocell 340-M (typ SVKA) wielosystemowy podgrzewacz buforowy wody grzewczej ze zintegrowanym podgrzewem ciepłej wody użytkowej A Zasilanie wodą grzewczą 1/odpowietrzanie B Ciepła woda użytkowa/cyrkulacja C Rura elastyczna wody użytkowej ze stali nierdzewnej D Zasilanie wodą grzewczą 2/powrót wody grzewczej 1 E Grzałka elektryczna EHE F Powrót wody grzewczej 2 H Powrót wody grzewczej 3 K Zimna woda użytkowa L Spust M Powrót wody grzewczej/spust instalacji solarnej N Zasilanie wodą grzewczą/odpowietrzanie instalacji solarnej 2 VIESMANN VITOCELL 340-M/360-M

3 Zalety w skrócie (ciąg dalszy) C Rura elastyczna wody użytkowej ze stali nierdzewnej D Zasilanie wodą grzewczą 2/powrót wody grzewczej 1 E Grzałka elektryczna EHE F Powrót wody grzewczej 2 G System ładowania warstwowego H Powrót wody grzewczej 3 K Zimna woda użytkowa L Spust M Powrót wody grzewczej/spust instalacji solarnej N Zasilanie wodą grzewczą/odpowietrzanie instalacji solarnej Vitocell 360-M (typ SVSA) wielosystemowy podgrzewacz buforowy wody grzewczej z systemem ładowania warstwowego i zintegrowanym podgrzewem ciepłej wody użytkowej A Zasilanie wodą grzewczą 1/odpowietrzanie B Ciepła woda użytkowa/cyrkulacja VITOCELL 340-M/360-M VIESMANN 3

4 Dane techniczne Do magazynowania wody grzewczej i podgrzewu ciepłej wody użytkowej w połączeniu z kolektorami słonecznymi, pompami ciepła i kotłami na paliwo stałe Przystosowany do następujących instalacji: Temperatura ciepłej wody użytkowej do 95 C Temperatura wody na zasilaniu wodą grzewczą do 110 C Temperatura wody na zasilaniu po stronie solarnej do 140 C Ciśnienie robocze po stronie wody grzewczej do 3 bar (0,3 MPa) Ciśnienie robocze po stronie solarnej do 10 bar (1,0 MPa) Ciśnienie robocze po stronie wody użytkowej do 10 bar (1,0 MPa) Do całkowitej twardości wody wynoszącej 20 dh (3,6 mol/m 3 ) Typ SVKA/SVSA SVKA/SVSA Pojemność podgrzewacza l Ilość wody grzewczej l Ilość ciepłej wody użytkowej l Pojemność solarnego wymiennika ciepła l Numer rejestrowy DIN Vitocell 340-M 9W262-10MC/E Vitocell 360-M 9W263-10MC/E Wymiary Długość (7) z termoizolacją a mm bez termoizolacji o mm Szerokość b mm Wysokość z termoizolacją c mm bez termoizolacji mm Wymiar przechylenia bez izolacji cieplnej i nóżek regulacyjnych mm Masa Vitocell 340-M z termoizolacją kg bez termoizolacji kg Masa Vitocell 360-M z termoizolacją kg bez termoizolacji kg Przyłącza (gwint zewnętrzny) Zasilanie wodą grzewczą i powrót wody grzewczej R 1¼ 1¼ Zimna i ciepła woda użytkowa R 1 1 Zasilanie i powrót wody grzewczej (solar) G 1 1 Spust R 1¼ 1¼ Solarny wymiennik ciepła Powierzchnia grzewcza m 2 1,8 2,1 Wymiennik ciepła wody użytkowej Powierzchnia grzewcza m 2 6,7 6,7 Ilość ciepła dyżurnego kwh/24 h 3,0 3,2 zgodnie z normą EN : 2006 Q ST przy różnicy temp. 45 K Pojemność części dyżurnej V aux l Pojemność części solarnej V sol l VIESMANN VITOCELL 340-M/360-M

5 Vitocell 340-M, typ SVKA TH TH k g l i Dane techniczne (ciąg dalszy) HV1/EL CWU/Z ELH TH SPR1 HV2/HR1 SPR2/TH c b o m HR2 SPR2/TH HR3 ZWU f e d a n n HVs/ELs E h HRs HVs/HRs/ELs ELH SPR1-3 E Spust EL Króciec odpowietrzający EL s Odpowietrznik solarnego wymiennika ciepła ELH Grzałka elektryczna (mufa Rp 1½) HR Powrót wody grzewczej HR s Powrót wody grzewczej z instalacji solarnej HV Zasilanie wodą grzewczą HV s Zasilanie wodą grzewczą instalacji solarnej W połączeniu z Vitosorp 200-F Obieg pierwotny podłączany jest do HR3 i E (źródło ciepła dla parownika). ZWU Zimna woda użytkowa TH Uchwyt czujnika termometru lub uchwyt dodatkowego czujnika SPR Czujnik temperatury lub regulator temperatury CWU Ciepła woda użytkowa Z Cyrkulacja (wkręcane przyłącze cyrkulacji, wyposażenie dodatkowe) Tabela wymiarów Pojemność podgrzewacza l Długość (7) a mm Szerokość b mm Wysokość c mm d mm e mm f mm g mm h mm i mm k mm l mm m mm n mm Długość bez izolacji cieplnej o mm VITOCELL 340-M/360-M VIESMANN 5

6 l i Dane techniczne (ciąg dalszy) Vitocell 360-M, typ SVSA TH HV1/EL CWU/Z ELH TH SPR1 HV2/HR1 SPR2/TH c b o HR2 e d n n g HVs/ELs m SPR2/TH HR3 ZWU f a E h k HRs TH HVs/HRs/ELs ELH SPR1-3 E Spust EL Króciec odpowietrzający EL s Odpowietrznik solarnego wymiennika ciepła ELH Grzałka elektryczna (mufa Rp 1½) HR Powrót wody grzewczej HR s Powrót wody grzewczej z instalacji solarnej HV Zasilanie wodą grzewczą W połączeniu z Vitosorp 200-F Obieg pierwotny podłączany jest do HR3 i E (źródło ciepła dla parownika). HV s Zasilanie wodą grzewczą instalacji solarnej ZWU Zimna woda użytkowa TH Uchwyt czujnika termometru lub uchwyt dodatkowego czujnika SPR Czujnik temperatury lub regulator temperatury CWU Ciepła woda użytkowa Z Cyrkulacja (wkręcane przyłącze cyrkulacji, wyposażenie dodatkowe) Tabela wymiarów Pojemność podgrzewacza l Długość (7) a mm Szerokość b mm Wysokość c mm d mm e mm f mm g mm h mm i mm k mm l mm m mm n mm Długość bez izolacji o mm cieplnej Wydajność stała Wydajność stała kw Przy podgrzewie ciepłej wody użytkowej z 10 do 45 C i temperaturze wody grzewczej na zasilaniu l/h C przy podanym niżej przepływie objętościowym wody grzewczej (pomiar przez HV 1 /HR 1 ) Przepływ objętościowy wody grzewczej dla podanych wydajności stałych l/h Wydajność stała kw Przy podgrzewie ciepłej wody użytkowej z 10 do 60 C i temperaturze wody grzewczej na zasilaniu l/h C przy podanym niżej przepływie objętościowym wody grzewczej (pomiar przez HV 1 /HR 1 ) Przepływ objętościowy wody grzewczej dla podanych wydajności stałych l/h VIESMANN VITOCELL 340-M/360-M

7 Dane techniczne (ciąg dalszy) Wskazówka dotycząca wydajności stałej Przy projektowaniu na podstawie podanych lub obliczonych wartości wydajności stałej należy zaplanować zastosowanie odpowiedniej pompy obiegowej. Podana wydajność stała jest osiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego jest wydajności stałej. Współczynnik mocy N L Wg normy DIN Temperatura na ładowaniu podgrzewacza T sp = temperatura na wlocie zimnej wody użytkowej +50 K +5 K/-0 K i temperatura wody grzewczej na zasilaniu 70 C Współczynnik mocy N L w zależności od doprowadzonej mocy cieplnej kotła (Q D ) Pojemność podgrzewacza l Q D w kw Współczynnik N L 15 2,00 3, ,25 3, ,50 3, ,75 4, ,00 4,60 Wskazówka dotycząca współczynnika mocy Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza T podgrz. Wartości orientacyjne T sp = 60 C 1,0 N L T podgrz. = 55 C 0,75 N L T podgrz. = 50 C 0,55 N L T podgrz. = 45 C 0,3 N L Wydajność krótkotrwała (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Podgrzew ciepłej wody użytkowej z 10 do 45 C i 70 C temperatury wody grzewczej na zasilaniu Wydajność krótkotrwała (l/10 min) w zależności od doprowadzonej mocy cieplnej kotła (Q D ) Pojemność podgrzewacza l Q D w kw Wydajność krótkotrwała Maks. ilość pobierana (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Z dogrzewem. Podgrzew ciepłej wody użytkowej z 10 do 45 C i 70 C temperatury wody grzewczej na zasilaniu. Maks. pobierana ilość (l/min) w zależności od doprowadzonej mocy cieplnej kotła (Q D ) Pojemność podgrzewacza l Q D w kw Maks. ilość pobierana 15 19,0 23, ,0 23, ,0 24, ,0 26, ,0 28,0 VITOCELL 340-M/360-M VIESMANN 7

8 Dane techniczne (ciąg dalszy) Pobierana ilość ciepłej wody użytkowej Pojemność podgrzewacza podgrzana do 60 C. Bez dogrzewu. Ilość pobierana l/min Pobierana ilość ciepłej wody użytkowej Woda o t = 45 C (temperatura mieszana) 750 l l Opory przepływu ,0 8,0 6,0 5,0 4,0 3, , , ,0 50, , , ,0 Opór przepływu w mbar ,8 0,6 0,5 0,4 0,3 kpa 2,0 1,0 0,8 0,6 0,5 0,4 0,3 0,2 0,1 0,08 0,06 0,05 0,04 0, Strumień objętościowy wody grzewczej w l/h Opory przepływu po stronie wody grzewczej Strata ciśnienia w mbar kpa 10,0 8,0 6,0 5,0 4,0 3,0 2,0 1,0 0,8 0,6 0,5 0,4 0,3 0,2 0, B A Przepływ objętościowy czynnika solarnego w l/h Opory przepływu po stronie solarnej A Pojemność podgrzewacza 750 l B Pojemność podgrzewacza 950 l VIESMANN VITOCELL 340-M/360-M

9 Dane techniczne (ciąg dalszy) ,0 80,0 60,0 50,0 40,0 30,0 20, ,0 8,0 6,0 5,0 4,0 3,0 2,0 Strata ciśnienia w mbar kpa 1,0 0,8 0,6 0,5 0,4 0,3 0,2 0, Przepływ objętościowy ciepłej wody użytkowej w l/h Opór przepływu po stronie ciepłej wody użytkowej 750/950 l Stan wysyłkowy Vitocell 340-M, typ SVKA i Vitocell 360-M, typ SVSA 750 i 950 l pojemności Wielosystemowy podgrzewacz buforowy ciepłej wody grzewczej ze stali z wbudowaną wężownicą ze stali nierdzewnej do podgrzewu wody użytkowej Typ SVSA: Z systemem ładowania warstwowego 3 przyspawane tuleje zanurzeniowe 2 termometry 2 uchwyty do dodatkowych czujników temperatury lub dodatkowych czujników Wkręcane nóżki regulacyjne Odpowietrzanie wężownicy solarnej Oddzielnie zapakowana izolacja cieplna Kolor izolacji cieplnej z powierzchnią z tworzywa sztucznego - vitosilber (srebrny) VITOCELL 340-M/360-M VIESMANN 9

10 Wskazówki projektowe Przyłącze po stronie wody użytkowej Przyłącze wg DIN 1988 N A B C E F G H K LM G G M O P G R N D S M A Ciepła woda użytkowa B Przewód cyrkulacyjny C Pompa cyrkulacyjna D Sprężynowy zawór zwrotny, klapowy E Widoczny wylot przewodu wyrzutowego F Zawór bezpieczeństwa G Zawór odcinający H Zawór regulacyjny strumienia przepływu *1 (montaż zalecany) Obowiązek zamontowania zaworu bezpieczeństwa. K Przyłącze manometru L Zawór zwrotny M Spust N Zimna woda użytkowa O Filtr wody użytkowej P Reduktor ciśnienia R Zawór zwrotny S Przeponowe ciśnieniowe naczynie zbiorcze, przystosowane do wody użytkowej Zalecenie: zawór bezpieczeństwa należy zamontować nad górną krawędzią podgrzewacza. Dzięki temu jest on chroniony przed zabrudzeniem, osadzaniem się kamienia i wysoką temperaturą. Podczas prac przy zaworze bezpieczeństwa nie ma potrzeby opróżniania pojemnościowego podgrzewacza wody. Temperatury wody na zasilaniu wodą grzewczą powyżej 110 C Przy takich warunkach eksploatacyjnych zgodnie z normą DIN 4753 w podgrzewaczu należy zamontować zabezpieczający ogranicznik temperatury o sprawdzonej konstrukcji, ograniczający temperaturę do95 C. Gwarancja Gwarancja, jakiej udzielamy na eksploatację pojemnościowego podgrzewacza wody, zakłada, że podgrzewana woda posiada jakość ciepłej wody użytkowej wg aktualnie obowiązującego rozporządzenia o ciepłej wodzie użytkowej i że istniejące instalacje uzdatniania wody działają bezusterkowo. Powierzchnia przekazywania ciepła Odporna na korozję, zabezpieczona powierzchnia przekazywania ciepła (ciepła woda użytkowa/czynnik grzewczy), zgodna z wersją C wg normy DIN *1 Zalecany jest montaż i regulacja maks. przepływu wody zgodnie z 10-minutową wydajnością pojemnościowego podgrzewacza wody. 10 VIESMANN VITOCELL 340-M/360-M

11 Wskazówki projektowe (ciąg dalszy) Grzałka elektryczna Grzałka wkręcana pochodząca od innego producenta na odcinku o długości min. 100 mm nie może być ogrzewana. Wytyczne projektowe Dalsze wskazówki dotyczące planowania i projektowania patrz Wytyczne projektowe Vitosol i Wytyczne projektowe Vitoligno. Zastosowanie zgodne z przeznaczeniem Zgodnie z przeznaczeniem urządzenie można instalować i eksploatować tylko w zamkniętych systemach wg EN 12828/DIN 1988 lub instalacjach solarnych wg EN 12977, uwzględniając odpowiednie instrukcje montażu, serwisu i obsługi. Pojemnościowe podgrzewacze wody są przeznaczone wyłącznie do gromadzenia i podgrzewania wody o jakości wody grzewczej, natomiast zbiorniki buforowe wyłącznie do magazynowania wody o jakości wody grzewczej. W kolektorach słonecznych można stosować wyłącznie czynniki grzewcze dopuszczone przez producenta. Zastosowanie zgodne z przeznaczeniem zakłada, że instalację stacjonarną wykonano w połączeniu z dopuszczonymi komponentami, charakterystycznymi dla danej instalacji. Zastosowanie wykraczające poza podany zakres jest dopuszczane przez producenta w zależności od konkretnego przypadku. Niewłaściwe użycie urządzenia wzgl. niefachowa obsługa (np. otwarcie urządzenia przez użytkownika instalacji) jest zabronione i skutkuje wyłączeniem odpowiedzialności. Niewłaściwe użycie ma miejsce również wówczas, gdy zmieniona zostanie funkcja komponentów systemu (np. poprzez bezpośredni podgrzew wody użytkowej w kolektorze). Należy przestrzegać przepisów ustawowych, przede wszystkim tych dotyczących higieny wody użytkowej. Zastosowanie komercyjne lub przemysłowe w celu innym niż ogrzewanie budynku lub podgrzew wody użytkowej nie jest zastosowaniem zgodnym z przeznaczeniem. Wyposażenie dodatkowe Solar-Divicon z zestawem przyłączeniowym Nr katalog., patrz cennik Viessmann a b c W pełni wyposażony zestaw do podłączenia po stronie solarnej do solarnego wymiennika ciepła podgrzewacza buforowego wody grzewczej. Solar-Divicon, typ PS10 (stacja pomp dla obiegu kolektora) do montażu podgrzewacza z pompą obiegową o dużej wydajności z regulacją obrotów. Wstępnie zmontowane orurowanie z dwuzłączami rurowymi do Vitocell. Wersja z modułem regulatora systemów solarnych (typ SM1), z Vitosolic 100 (typ SD1) lub bez regulatora solarnego. Tabela wymiarów Pojemność podgrzewacza l a mm b mm c mm d mm d A Wskazówka W celu zamontowania zestawu pompowego Solar-Divicon należy przykręcić kolana rurowe A do przedniej strony podgrzewacza buforowego. Armatura zabezpieczająca wg DIN bar (1 MPa): Nr zam a6 bar (0,6 MPa): Nr zam DN 20/R 1 Maks. moc ogrzewania: 150 kw Elementy składowe: Zawór odcinający Zawór zwrotny i króciec kontrolny Króciec przyłączeniowy manometru Membranowy zawór bezpieczeństwa VITOCELL 340-M/360-M VIESMANN 11

12 Wyposażenie dodatkowe (ciąg dalszy) Wkręcane przyłącze cyrkulacji Nr zam Do przyłączenia przewodu cyrkulacyjnego na przyłączu ciepłej wody użytkowej CWU CWU Z CWU Ciepła woda użytkowa Z Cyrkulacja Regulator temperatury Nr zam Z systemem termostatycznym Z przyciskiem nastawczym na zewnątrz obudowy Bez tulei zanurzeniowej W przypadku pojemnościowych podgrzewaczy wody firmy Viessmann tuleja zanurzeniowa jest objęta zakresem dostawy. Z szyną do montażu na pojemnościowym podgrzewaczu wody lub na ścianie Dane techniczne Przyłącze 3-żyłowy przewód o przekroju 1,5 mm 2 Stopień ochrony IP 41 wg normy EN Zakres ustawień 30 do 60 C; z możliwością przestawienia na 110 C Histereza łączeniowa maks. 11 K Moc załączalna 6(1,5) A 250 V~ Funkcja przełączająca Przy wzrastającej temperaturze z 2 do Nr rej. DIN. DIN TR VIESMANN VITOCELL 340-M/360-M

13 Wyposażenie dodatkowe (ciąg dalszy) Pompa obiegowa podgrzewacza Nr katalog i Nr katalogowy Typ pompy Yonos PARA 25/6 Yonos PARA 30/6 Napięcie V~ Pobór mocy W Przyłącze G 1½ 2 Przewód przyłączeniowy m 5,0 5,0 do kotła grzewczego do 40 kw od 40 do 70 kw Wysokość tłoczenia mbar kpa Δp-v (zmienna) p-v maks ,5 1 1,5 2 2,5 3 3,5 Wydajność tłoczenia w m³/h Wysokość tłoczenia mbar kpa 0 Δp-c (stała) ,5 1 1,5 2 2,5 3 3,5 Wydajność tłoczenia w m³/h VITOCELL 340-M/360-M VIESMANN 13

14 Wyposażenie dodatkowe (ciąg dalszy) Pompa obiegowa podgrzewacza Nr katalog Nr katalogowy Typ pompy Stratos 40/1-4 Napięcie V~ 230 Pobór mocy W Przyłącze DN 40 Przewód przyłączeniowy m 5,0 do kotła grzewczego powyżej 70 kw Wysokość tłoczenia mbar kpa Δp-v (zmienna) min. maks Wydajność tłoczenia w m³/h Wysokość tłoczenia mbar kpa 0 Δp-c (stała) min. maks Wydajność tłoczenia w m³/h Termostatyczny zestaw do cyrkulacji Nr zam. ZK Do ograniczania temperatury c.w.u. na wypływie w instalacjach wody użytkowej z przewodem cyrkulacyjnym Termostatyczny automat mieszający z przewodem obejścia Zintegrowany zawór zwrotny. Zdejmowane izolacje cieplne R 3/4 A A A Dane techniczne Przyłącza R ¾ Masa kg 1,45 Zakres temperatury C 35 do 60 Maks. temperatura medium C 95 Ciśnienie robocze bar 10 MPa 1 A Zawór zwrotny 14 VIESMANN VITOCELL 340-M/360-M

15 Wyposażenie dodatkowe (ciąg dalszy) Termostatyczny automat mieszający. Nr zam Do ograniczania temperatury c.w.u. na wypływie w instalacjach wody użytkowej bez przewodu cyrkulacyjnego. Dane techniczne Przyłącza G 1 Zakres temperatury C 35 do 60 C Maks. temperatura medium C 95 Ciśnienie robocze bar/mpa 10/1,0 Termometr Nr zam Do zabudowy w izolacji cieplnej w przypadku podgrzewaczy o pojemności 750 i 950 l Wskazówka Do odczytu profilu temperatury do podgrzewacza można wbudować do 4 termometrów (np. w połączeniu z kotłami na paliwo stałe). Grzałka elektryczna EHE Możliwa do wyboru moc grzewcza 2, 4 lub 6 kw: Nr zam. Z , 8 lub 12 kw: Nr zam. Z Z zabezpieczającym ogranicznikiem temperatury i regulatorem temperatury Do zastosowania tylko przy miękkiej lub średnio twardej wodzie użytkowej do 14 dh (stopień twardości 2/2,5 mol/m 3 ) Rodzaj prądu i napięcie znamionowe Klasa ochrony: IP 44 3/N/PE 400 V/50 Hz Zakres wydajności maks. 6 kw maks. 12 kw Pobór znamionowy, podgrzew normalny/ kw szybki Natężenie znamionowe A 8,7 8,7 8,7 17,4 17,4 17,4 Czas podgrzewu z 10 do 60 C 750 l h ,4 5,0 2,5 1,7 950 l h 12,6 6,3 4,3 6,3 3,2 2,1 Wielosystemowy podgrzewacz buforowy wody grzewczej z podgrzewem wody użytkowej i z grzałką elektryczną EHE Vitocell 340-M 360-M Pojemność podgrzewacza (całkowita) l Pojemność możliwa do podgrzania za pomocą grzałki elektrycznej l Wymiary Szerokość b (z grzałką elektryczną EHE) mm Minimalny odstęp od ściany do montażu 2/4/6 kw mm grzałki elektrycznej EHE 4/8/12 kw mm Masa Vitocell 340-/360-M z izolacją cieplną kg Grzałka elektryczna EHE 2/4/6 kw kg /8/12 kw kg VITOCELL 340-M/360-M VIESMANN 15

16 Wyposażenie dodatkowe (ciąg dalszy) b b Vitocell 340-M z grzałką elektryczną EHE Vitocell 360-M z grzałką elektryczną EHE 16 VIESMANN VITOCELL 340-M/360-M
