VIESMANN VITOCELL 100-B Pojemnościowy podgrzewacz wody z dwiema wężownicami grzewczymi Pojemność 300, 400 i 500 litrów

Transkrypt

1 VIESMANN VITOCELL 100-B Pojemnościowy podgrzewacz wody z dwiema wężownicami grzewczymi Pojemność 300, 400 i 500 litrów Dane techniczne Numer katalog. i ceny: patrz cennik VITOCELL 100-B Typ CVB Pionowy podgrzewacz pojemnościowy ze stali, z powłoką emaliowaną Ceraprotect Z dwiema wężownicami grzewczymi, dolny wymiennik ciepła ogrzewany jest przez kolektory słoneczne, za pomocą górnego wymiennika ciepła następuje w razie potrzeby dogrzew przez wytwornicę ciepła. Do wyboru z grzałką elektryczną. 5/2013

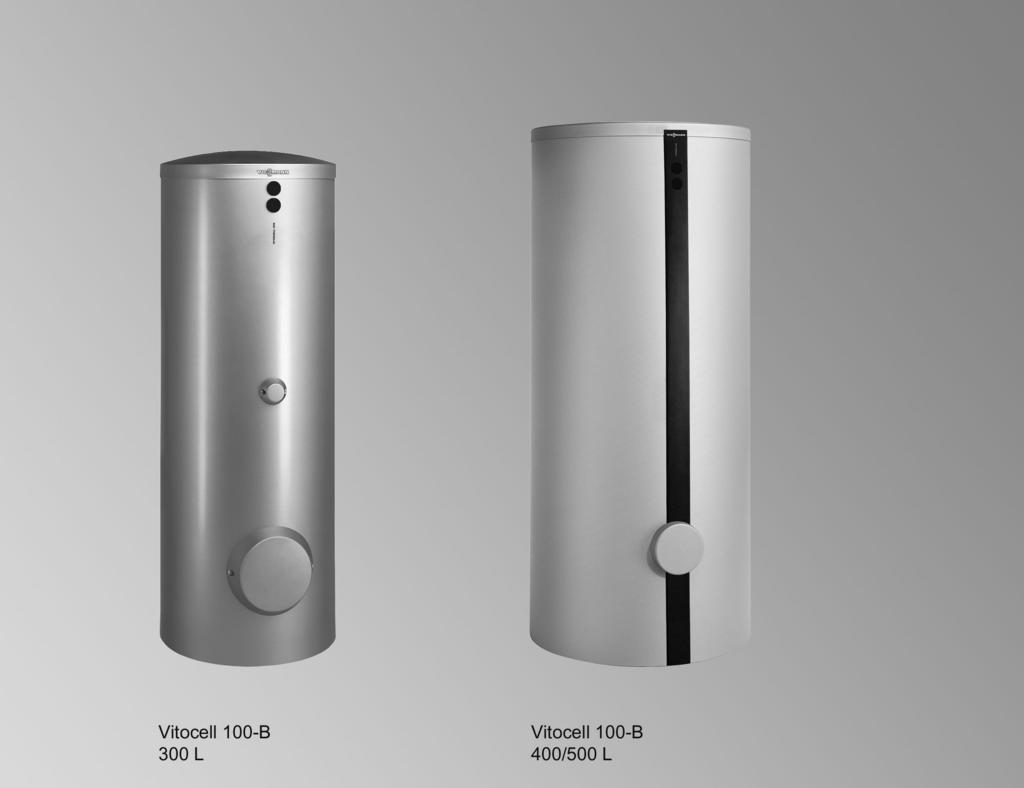

2 Informacje o produkcie Ekonomiczny podgrzew wody użytkowej w połączeniu z kolektorami słonecznymi i kotłem grzewczym. Podgrzewacz Vitocell 100-B jest dostępny w wersjach o pojemności 300, 400 i 500 litrów. Podsumowanie zalet Zabezpieczona przed korozją komora podgrzewacza ze stali z emaliowaną powłoką Ceraprotect. Dodatkową ochronę zapewnia anoda magnezowa, anoda ochronna w zakresie dostawy wyposażenia dodatkowego. Wężownica sięgająca dna podgrzewacza podgrzewa jego całą pojemność wodną. Wysoki komfort ciepłej wody użytkowej dzięki szybkiemu, równomiernemu podgrzewowi za pomocą wężownic grzewczych o dużej powierzchni wymiany. Niewielkie straty ciepła dzięki wysokowydajnej, zintegrowanej izolacji cieplnej. Dwusystemowy podgrzew ciepłej wody użytkowej w połączeniu z kolektorami słonecznymi i wytwornicą ciepła. Ciepło kolektorów słonecznych jest oddawane wodzie użytkowej przez dolną wężownicę grzewczą. Przy jednosystemowym podgrzewie ciepłej wody użytkowej za pomocą pompy ciepła połączenie szeregowe obu wężownic grzewczych. W celu ułatwienia montażu Vitocell 100-B o pojemności 400 lub 500 litrów wyposażony jest w zdejmowaną izolację cieplną. Na żądanie możliwa jest dodatkowo także dostawa i zamontowanie grzałki elektrycznej. 2 VIESMANN VITOCELL 100-B

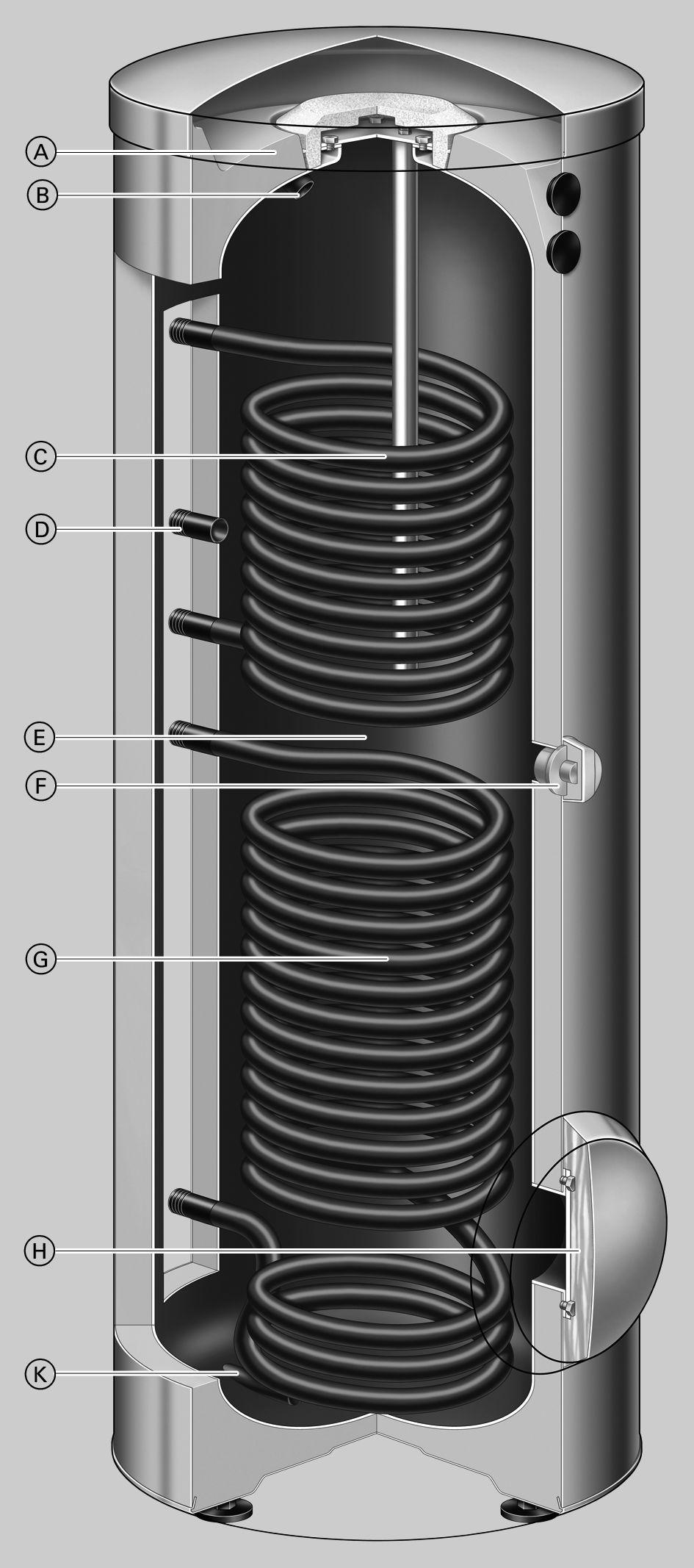

3 Podsumowanie zalet (ciąg dalszy) A Wysoce skuteczna izolacja cieplna B Ciepła woda użytkowa C Górna wężownica grzewcza woda użytkowa jest dogrzewana przez wężownicę grzewczą D Cyrkulacja E Komora podgrzewacza ze stali z emaliowaną powłoką Ceraprotect F Przyłącze grzałki elektrycznej EHE G Dolna wężownica grzewcza przyłącze kolektorów słonecznych H Otwór rewizyjny i wyczystkowy (pomocny także przy montażu grzałki elektrycznej EHE) K Spust i woda zimna VITOCELL 100-B VIESMANN 3

4 Dane techniczne Do podgrzewu wody użytkowej w połączeniu z kotłami grzewczymi i kolektorami słonecznymi do eksploatacji dwusystemowej. Przystosowany do następujących instalacji: Temperatura wody użytkowej do 95 C Temperatura wody na zasilaniu wodą grzewczą do 160 C Temperatura wody na zasilaniu po stronie solarnej do 160 C Ciśnienie robocze po stronie wody grzewczej do 10 bar (1,0 MPa) Ciśnienie robocze po stronie solarnej do 10 bar (1,0 MPa) Ciśnienie robocze po stronie wody użytkowej do 10 bar (1,0 MPa) Pojemność podgrzewacza l Wężownica grzewcza górna dolna górna dolna górna dolna Nr rejestru DIN 9W242/11-13 MC/E Wydajność stała kw C przy podgrzewie wody użytkowej z 10 do 45 i l/h temperaturze wody grzewczej na zasilaniu wynoszącej... przy podanym poniżej przepływie wody l/h kw grzewczej kw l/h kw l/h kw l/h Wydajność stała kw C przy podgrzewie wody użytkowej z 10 do 60 i l/h temperaturze wody grzewczej na zasilaniu wynoszącej... przy podanym poniżej przepływie wody l/h kw grzewczej kw l/h Przepływ wody grzewczej dla podanych wydajności stałych m 3 /h 3,0 3,0 3,0 Maks. możliwa do przyłączenia moc pompy ciepła kw przy temperaturze wody na zasilaniu wynoszącej 55 C i temperaturze ciepłej wody wynoszącej 45 C przy podanym przepływie wody grzewczej (obie wężownice grzewcze połączone szeregowo) Ilość ciepła dyżurnego q BS kwh/ 1,00 1,08 1,30 (parametr znormalizowany) 24 h Pojemność części dyżurnej V aux l Pojemność części solarnej V sol l Wymiary Długość a (7) z izolacją cieplną mm bez izolacji cieplnej mm Szerokość całkowita z izolacją cieplną mm b bez izolacji cieplnej mm Wysokość c z izolacją cieplną mm bez izolacji cieplnej mm Wymiar przechylenia z izolacją cieplną mm 1792 bez izolacji cieplnej mm Masa całk. z izolacją cieplną kg Całkowita masa eksploatacyjna z grzałką elektryczną kg Objętość wody grzewczej l ,5 10,5 9 12,5 Powierzchnia grzewcza m 2 0,9 1,5 1,0 1,5 1,4 1,9 Przyłącza Wężownica grzewcza (gwint zewnętrzny) R Zimna woda użytkowa, ciepła woda użytkowa (gwint zewnętrzny) R 1 1¼ 1¼ Cyrkulacja (gwint zewnętrzny) R Grzałka elektryczna (gwint wewnętrzny) Rp 1½ 1½ 1½ Wskazówka dotycząca górnej wężownicy grzewczej Górna wężownica grzewcza służy do przyłączenia do wytwornicy ciepła. Wskazówka dotycząca dolnej wężownicy grzewczej Dolna wężownica grzewcza służy do przyłączenia kolektorów słonecznych. Do zamontowania czujnika temperatury wody w podgrzewaczu skorzystać z dostarczonego wraz z urządzeniem kolanka z gwintem zewnętrznym wraz z tuleją zanurzeniową. Wskazówka dotycząca wydajności stałej Przy projektowaniu na podstawie podanych lub obliczonych wartości wydajności stałej należy zaplanować zastosowanie odpowiedniej pompy obiegowej. Podana wydajność stała jest osiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego jest wydajności stałej. Vitocell 100-B o pojemności 300 i 400 l dostępny jest także w kolorze białym. 4 VIESMANN VITOCELL 100-B

5 Dane techniczne (ciąg dalszy) Pojemność 300 litrów VA TH CWU HV/SPR1 ELH Z HR 935 R c a 333 Ø HVs/SPR2 HRs SPR1/ SPR2 ZWU/E b 343 E ELH HR HR s HV HV s ZWU R Spust Grzałka elektryczna Powrót wody grzewczej Powrót wody grzewczej z instalacji solarnej Zasilanie wodą grzewczą Zasilanie wodą grzewczą instalacji solarnej Zimna woda użytkowa Otwór rewizyjny i wyczystkowy z pokrywą kołnierzową (również do montażu grzałki elektrycznej) SPR1 Czujnik temperatury wody w podgrzewaczu z regulatorem SPR2 Czujniki temperatury/termometr TH Termometr (wyposażenie dodatkowe) VA Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja Pojemność podgrzewacza l 300 a mm 633 b mm 705 c mm 1746 VITOCELL 100-B VIESMANN 5

6 Pojemność 400 i 500 litrów g Ø 100 f e d c i l Dane techniczne (ciąg dalszy) TH VA CWU HV/SPR1 ELH Z HR Ø 650 R HVs/SPR2 SPR1/ SPR2 m HRs h a 455 k ZWU/E 881 b E ELH HR HR s HV HV s ZWU R Spust Grzałka elektryczna Powrót wody grzewczej Powrót wody grzewczej z instalacji solarnej Zasilanie wodą grzewczą Zasilanie wodą grzewczą instalacji solarnej Zimna woda użytkowa Otwór rewizyjny i wyczystkowy z pokrywą kołnierzową (również do montażu grzałki elektrycznej) SPR1 Czujnik temperatury wody w podgrzewaczu z regulatorem SPR2 Czujniki temperatury/termometr TH Termometr (wyposażenie dodatkowe) VA Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja Pojemność podgrzewacza l a mm b mm c mm d mm e mm f mm g mm h mm i mm k mm l mm m mm VIESMANN VITOCELL 100-B

7 Dane techniczne (ciąg dalszy) Czujnik temperatury wody w podgrzewaczu przy eksploatacji solarnej Umieszczenie czujnika temperatury wody w podgrzewaczu na powrocie wody grzewczej HR s A Czujnik temperatury wody w podgrzewaczu (wchodzi w zakres dostawy regulatora systemów solarnych) B Kolanko z gwintem zewnętrznym wraz z tuleją zanurzeniową (wchodzi w zakres dostawy) Współczynnik mocy N L Wg normy DIN Górna wężownica grzewcza. Temperatura na ładowaniu podgrzewacza T podgrz. = temperatura na wlocie wody zimnej + 50 K +5 K/-0 K Pojemność podgrzewacza l Współczynnik mocy N L przy temperaturze wody na zasilaniu wodą grzewczą 90 C 1,6 3,0 6,0 80 1,5 3,0 6,0 70 1,4 2,5 5,0 Wskazówki dotyczące współczynnika mocy N L W przypadku wielokomorowych baterii podgrzewaczy nie można obliczać współczynnika mocy N L, wydajności krótkotrwałej oraz maks. pobieranej ilości poprzez przemnożenie współczynnika mocy N L, wydajności krótkotrwałej i maks. pobieranej ilości pojedynczej komory podgrzewacza przez liczbę komór podgrzewacza. Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza Tpodgrz. Wytyczne T podgrz. = 60 1,0 N L T podgrz. = 55 0,75 N L T podgrz. = 50 0,55 N L T podgrz. = 45 0,3 N L Wydajność krótkotrwała (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Podgrzew wody użytkowej z 10 na 45 C. Pojemność podgrzewacza l Wydajność krótkotrwała (l/10 min) przy temperaturze wody na zasilaniu wodą grzewczą 90 C Maks. ilość pobierana (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Z dogrzewem. Podgrzew wody użytkowej z 10 na 45 C. VITOCELL 100-B VIESMANN 7

8 Dane techniczne (ciąg dalszy) Pojemność podgrzewacza l Maks. ilość pobierana (l/min) przy temperaturze wody na zasilaniu wodą grzewczą 90 C Wskazówka dotycząca maksymalnej ilości pobieranej W przypadku wielokomorowych baterii podgrzewaczy nie można obliczać współczynnika mocy N L, wydajności krótkotrwałej oraz maks. pobieranej ilości poprzez przemnożenie współczynnika mocy N L, wydajności krótkotrwałej i maks. pobieranej ilości pojedynczej komory podgrzewacza przez liczbę komór podgrzewacza. Pobierana ilość wody Zawartość podgrzewacza podgrzana do 60 C. Bez dogrzewu. Pojemność podgrzewacza l Ilość pobierana l/min Pobierana ilość wody l Woda z t = 60 (stała) Czas podgrzewu Wskazane czasy podgrzewu są osiągane, jeżeli zapewniona jest maks. wydajność stała pojemnościowego podgrzewacza wody przy danej temperaturze wody na zasilaniu i podgrzewie wody użytkowej z 10 do 60 C. Pojemność podgrzewacza l Czas podgrzewu (min.) przy temperaturze wody grzewczej na zasilaniu 90 C VIESMANN VITOCELL 100-B

9 Dane techniczne (ciąg dalszy) Opory przepływu , , ,0 50,0 40,0 30,0 20,0 A B C D C Pojemność podgrzewacza 500 l (dolna wężownica grzewcza) D Pojemność podgrzewacza 400 l (dolna wężownica grzewcza) ,0 8,0 6,0 5,0 4,0 3,0 Opór przepływu w mbar ,0 8,0 kpa 6,0 5,0 4,0 3,0 2,0 1,0 0,8 0,6 0,5 0,4 0, Przepływ wody grzewczej w l/h Opór przepływu w mbar kpa 2,0 1,0 0,8 0,6 0,5 0,4 0, A 2000 B Przepływ wody użytkowej w l/h Opory przepływu po stronie wody użytkowej A Pojemność podgrzewacza 300 l B Pojemność podgrzewacza 400 i 500 l Opór przepływu po stronie wody grzewczej A Pojemność podgrzewacza 300 l (górna wężownica grzewcza) B Pojemność podgrzewacza 300 l (dolna wężownica grzewcza) Pojemność podgrzewacza 400 i 500 l (górna wężownica grzewcza) Stan wysyłkowy Vitocell 100-B, typ CVB 300 litrów pojemności Pojemnościowy podgrzewacz wody wykonany ze stali, z emaliowaną powłoką Ceraprotect. 2 przyspawane tuleje zanurzeniowe do czujnika temperatury wody w podgrzewaczu lub regulatora temperatury Wkręcane kolanko z tuleją zanurzeniową Nóżki regulacyjne Magnezowa anoda ochronna Założona izolacja cieplna Kolor płaszcza blaszanego z powłoką z żywic epoksydowych vitosilber (srebrny). Podgrzewacz dostarczamy również w kolorze białym. Nóżki regulacyjne Magnezowa anoda ochronna Oddzielnie opakowany: zdejmowana izolacja cieplna Kolor izolacji cieplnej z powierzchnią z tworzywa sztucznego - vitosilber (srebrny). Pojemnościowy podgrzewacz wody o pojemności 400 litrów, do wyboru kolor biały. Vitocell 100-B, typ CVB Pojemność 400 i 500 litrów Pojemnościowy podgrzewacz wody wykonany ze stali, z emaliowaną powłoką Ceraprotect. 2 przyspawane tuleje zanurzeniowe do czujnika temperatury wody w podgrzewaczu lub regulatora temperatury Wkręcane kolanko z tuleją zanurzeniową VITOCELL 100-B VIESMANN 9

10 Wskazówki projektowe Tuleje zanurzeniowe 16 Tuleje zanurzeniowe są wspawane w pojemnościowy podgrzewacz wody. 200 Tuleja zanurzeniowa do eksploatacji solarnej SW 22 W eksploatacji solarnej zalecamy montaż czujnika temperatury wody w podgrzewaczu na powrocie wody grzewczej (patrz strona 7). Do tego celu służy objęte zakresem dostawy kolanko z gwintem zewnętrznym i tuleją zanurzeniową. 8 6,5 b a 19 Pojemność podgrzewacza l /500 a mm b mm Gwarancja Gwarancja, jakiej udzielamy na eksploatację pojemnościowego podgrzewacza wody, zakłada, że podgrzewana woda posiada jakość wody użytkowej wg aktualnie obowiązującego rozporządzenia o wodzie użytkowej i że istniejące instalacje uzdatniania wody działają bezusterkowo. Powierzchnia przekazywania ciepła Niewrażliwa na korozję, zabezpieczona powierzchnia przekazywania ciepła (woda użytkowa/nośnik ciepła) jest wg normy DIN zgodna z wersją C. Grzałka elektryczna Przy zastosowaniu wyrobów innego producenta grzałka wkręcana na długości min. 100 mm nie powinna być ogrzewana oraz powinna być przystosowana do użytku w emaliowanych, pojemnościowych podgrzewaczach wody. 10 VIESMANN VITOCELL 100-B

11 Wskazówki projektowe (ciąg dalszy) Przyłącze po stronie wody użytkowej Przyłącze wg DIN 1988 A Ciepła woda użytkowa B Przewód cyrkulacyjny C Widoczny wylot przewodu wyrzutowego D Zawór bezpieczeństwa E Zawór odcinający F Zawór regulacyjny strumienia przepływu (montaż zalecany) G Przyłącze manometru H Zawór zwrotny K Spust L Zimna woda użytkowa M Filtr wody użytkowej N Reduktor ciśnienia O Zawór zwrotny/złączka rurowa P Dolna wężownica grzewcza przewidziana do przyłączenia do kolektorów słonecznych R Górna wężownica grzewcza przewidziana do przyłączenia do kotła grzewczego S Sprężynowy zawór zwrotny, klapowy T Pompa cyrkulacyjna U Przeponowe naczynie zbiorcze, przystosowane do wody użytkowej Obowiązek zamontowania zaworu bezpieczeństwa. Zalecenie: Zawór bezpieczeństwa należy zamontować nad górną krawędzią podgrzewacza. Dzięki temu jest on chroniony przed zabrudzeniem, osadzaniem się kamienia i wysoką temperaturą. Podczas prac przy zaworze bezpieczeństwa nie ma potrzeby opróżniania pojemnościowego podgrzewacza wody. VITOCELL 100-B VIESMANN 11

12 Wskazówki projektowe (ciąg dalszy) Schemat instalacji S1 A P CWU R1 B Zasilanie Powrót C S2 ZWU D E ZWU Zimna woda użytkowa CWU Ciepła woda użytkowa Powrót Powrót Zasilanie Zasilanie A Kolektor słoneczny B Pompa cyrkulacyjna C D E R1 S1 S2 Pompa obiegowa (zmieszanie) Pojemnościowy podgrzewacz wody Kotły olejowe/gazowe Pompa obiegu solarnego Czujnik temperatury cieczy w kolektorze Czujnik temperatury wody w podgrzewaczu Zastosowanie zgodne z przeznaczeniem Zgodnie z przeznaczeniem urządzenie można instalować i eksploatować tylko w zamkniętych systemach wg EN 12828/DIN 1988 lub instalacjach solarnych wg EN 12977, uwzględniając odpowiednie instrukcje montażu, serwisu i obsługi. Pojemnościowe podgrzewacze wody są przeznaczone wyłącznie do gromadzenia i podgrzewania wody o jakości wody pitnej, natomiast podgrzewacze buforowe wody grzewczej wyłącznie do magazynowania wody o jakości wody pitnej. W kolektorach słonecznych można stosować wyłącznie czynniki grzewcze dopuszczone przez producenta. Zastosowanie zgodne z przeznaczeniem zakłada, że instalację stacjonarną wykonano w połączeniu z dopuszczonymi komponentami, charakterystycznymi dla danej instalacji. Zastosowanie wykraczające poza podany zakres jest dopuszczane przez producenta w zależności od konkretnego przypadku. Niewłaściwe użycie urządzenia wzgl. niefachowa obsługa (np. otwarcie urządzenia przez użytkownika instalacji) jest zabronione i skutkuje wyłączeniem odpowiedzialności. Niewłaściwe użycie ma miejsce również wówczas, gdy zmieniona zostanie funkcja komponentów systemu (np. poprzez bezpośredni podgrzew wody użytkowej w kolektorze). Należy przestrzegać przepisów ustawowych, przede wszystkim tych dotyczących higieny wody użytkowej. Zastosowanie komercyjne lub przemysłowe w celu innym niż ogrzewanie budynku lub podgrzew wody użytkowej nie jest zastosowaniem zgodnym z przeznaczeniem. Wyposażenie dodatkowe Armatura zabezpieczająca wg DIN bar (1 MPa): Nr katalog a 6 bar (0,6 MPa): Nr katalog DN 20/R 1 Maks. moc ogrzewania: 150 kw Elementy składowe: Zawór odcinający Zawór zwrotny i króciec kontrolny 12 VIESMANN VITOCELL 100-B

13 Wyposażenie dodatkowe (ciąg dalszy) Króciec przyłączeniowy manometru Membranowy zawór bezpieczeństwa Regulator temperatury Nr katalog Z systemem termostatycznym. Z przyciskiem nastawczym na zewnątrz obudowy. Bez tulei zanurzeniowej W przypadku pojemnościowych podgrzewaczy wody firmy Viessmann tuleja zanurzeniowa jest objęta zakresem dostawy. Z szyną do montażu na pojemnościowym podgrzewaczu wody lub na ścianie Dane techniczne Przyłącze 3-żyłowy przewód o przekroju 1,5 mm 2 Stopień ochrony IP 41 wg normy EN Zakres ustawień 30 do 60 C, z możliwością przestawienia do 110 C Histereza łączeniowa maks. 11 K Moc załączalna 6(1,5) A 250 V~ Funkcja przełączająca przy wzrastającej temperaturze z 2 do Nr rej. DIN. DIN TR Pompa obiegowa podgrzewacza Nr katalog i Nr katalogowy Typ pompy Yonos Para 25/6 Yonos Para 30/6 Napięcie V~ Pobór mocy W Przyłącze G 1½ 2 Przewód przyłączeniowy m 5,0 5,0 do kotła grzewczego do 40 kw od 40 do 70 kw VITOCELL 100-B VIESMANN 13

14 Wyposażenie dodatkowe (ciąg dalszy) Wysokość tłoczenia mbar kpa Δp-v (zmienna) p-v maks ,5 1 1,5 2 2,5 3 3,5 Wydajność tłoczenia w m³/h Wysokość tłoczenia mbar kpa Stała prędkość 0 0 0,5 1 1,5 2 2,5 3 3,5 Wydajność tłoczenia w m³/h Grzałka elektryczna EHE Rodzaj prądu i napięcie znamionowe 3/N/PE 400 V/50 Hz Klasa ochrony: IP 54 Do zastosowania tylko przy miękkiej lub średnio twardej wodzie użytkowej do 14 dh (stopień twardości 2 / 2,5 mol/m 3 ) Pobór znamionowy kw Praca normalna/szybki podgrzew Znamionowe natężenie prądu A 8,7 8,7 8,7 Czas podgrzewu z 10 na 60 C z wbudowaną grzałką elektryczną góra dół góra dół góra dół 300 l h 3,8 7,2 1,9 3,6 1,3 2,4 400 l h 5,2 9,0 2,6 4,5 1,7 3,0 500 l h 6,9 11,8 3,5 5,9 2,3 3,9 Pojemność podgrzewacza l Pojemność możliwa do podgrzania za pomocą grzałki elektrycznej Montaż na górze l Montaż na dole l Wymiary Szerokość b mm z grzałką elektryczną Minimalna odległość od ściany mm do montażu grzałki elektrycznej EHE Montaż na górze Montaż na dole Masa Grzałka elektryczna EHE kg VIESMANN VITOCELL 100-B

15 Wyposażenie dodatkowe (ciąg dalszy) b Przykład: Pojemność 300 litrów VITOCELL 100-B VIESMANN 15

16 Zmiany techniczne zastrzeżone! Viessmann Sp. z o.o. ul. Gen. Ziętka Mysłowice tel.: (0801) (32) mail: serwis@viessmann.pl 16 VIESMANN VITOCELL 100-B
