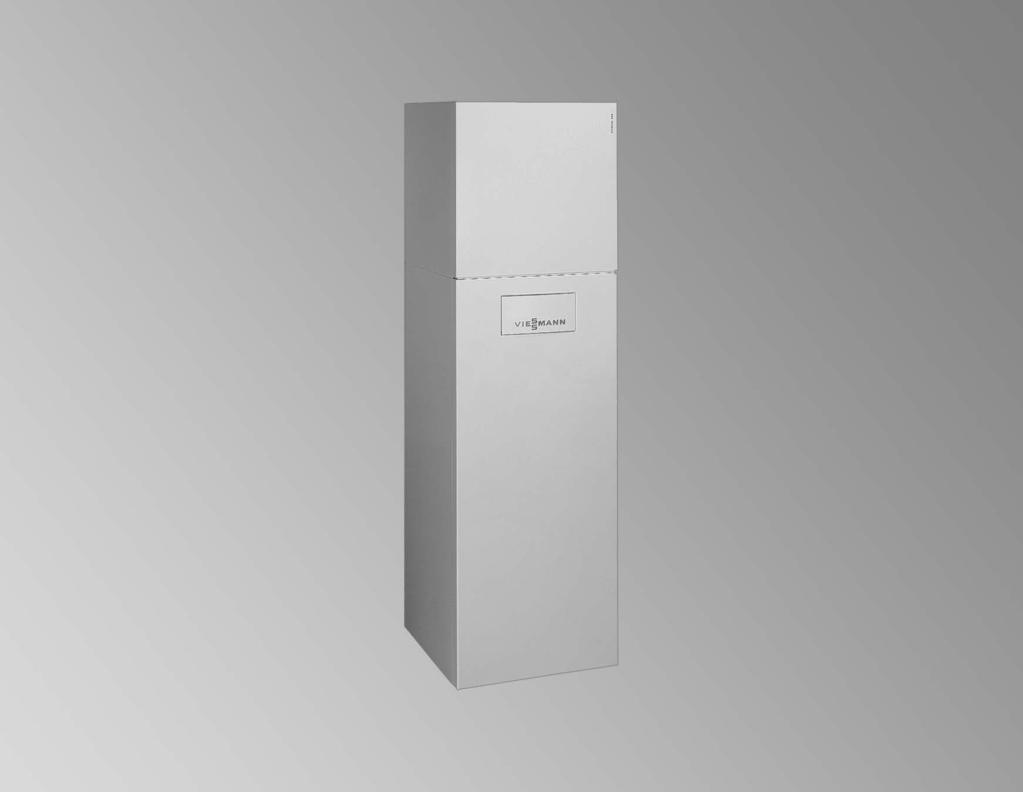

1 VIESMANN VITOCAL 343 Kompaktowa centrala grzewcza do budynków niskoenergetycznych Dane techniczne Numer katalog. i ceny: patrz cennik Miejsce przechowywania: teczka dokumentacji projektowej Vitotec, rejestr 16 VITOCAL 343 Kompaktowa centrala grzewcza do zastosowania w budynkach niskoenergetycznych & Pompa ciepła solanka/woda o znamionowej mocy cieplnej 6,1 kw, 7,7 kw lub 9,7 kw, do ogrzewania budynku i podgrzewu wody użytkowej & Pojemnościowy podgrzewacz wody użytkowej o pojemności 250 litrów & Wbudowany pompy obiegowe: obiegu solanki, obiegu grzewczego i przygotowania cwu & Podgrzewacz przepływowy wody grzewczej o mocy 6 kw (3-stopniowy) & Przygotowane przyłącze dla instalacji solarnej - zintegrowany układ hydrauliczny, pompa obiegu solarnego i regulator solarny 10/2005

2 Informacja o wyrobie Vitocal 343 Ciepło uzyskane z gruntu: Vitocal 343 pozyskuje ciepło z gruntu przy pomocy kolektorów gruntowych lub sondy gruntowej. Ponieważ wgłębi gruntu przez cały rok panują niemal niezmienne temperatury, pompa Vitocal 343 jest prawie niezależna od temperatury zewnętrznej i w chłodne dni jest w stanie całkowicie pokryć zapotrzebowanie budynku na ciepło. Vitocal 343 posiada układ podgrzewu wody użytkowej, z możliwością wspomagania przez instalację słoneczną. Vitocal 343 z sondą gruntową Vitocal 343 z kolektorem gruntowym Zalety w skrócie & Kompaktowa centrala grzewcza do ogrzewania budynku i podgrzewu wody użytkowej, kompletnie zmontowana i gotowa do przyłączenia & Powierzchnia podstawy: tylko 600 x 677 mm, boczne odstępy dla celów serwisowych nie są wymagane & Urządzenie przygotowane do przyłączenia instalacji solarnej, zamontowane przyłącza hydrauliczne, zestaw pompowy Solar- Divicon oraz regulator & Zintegrowany 3-stopniowy przepływowy podgrzewacz wody grzewczej (2 kw, 4 kw i 6 kw) do celów automatycznego dogrzewu wody użytkowej i obiegu grzewczego. & Wyjątkowo cicha praca dzięki hermetycznie zamkniętej pompie ciepła & Czynnik chłodniczy R 410 A & Łatwy w obsłudze regulator CD 70 do pogodowej regulacji obiegów grzewczych, sterowania podgrzewem wody użytkowej oraz funkcji chłodzenia natural cooling i funkcji solar 2 VIESMANN VITOCAL 343

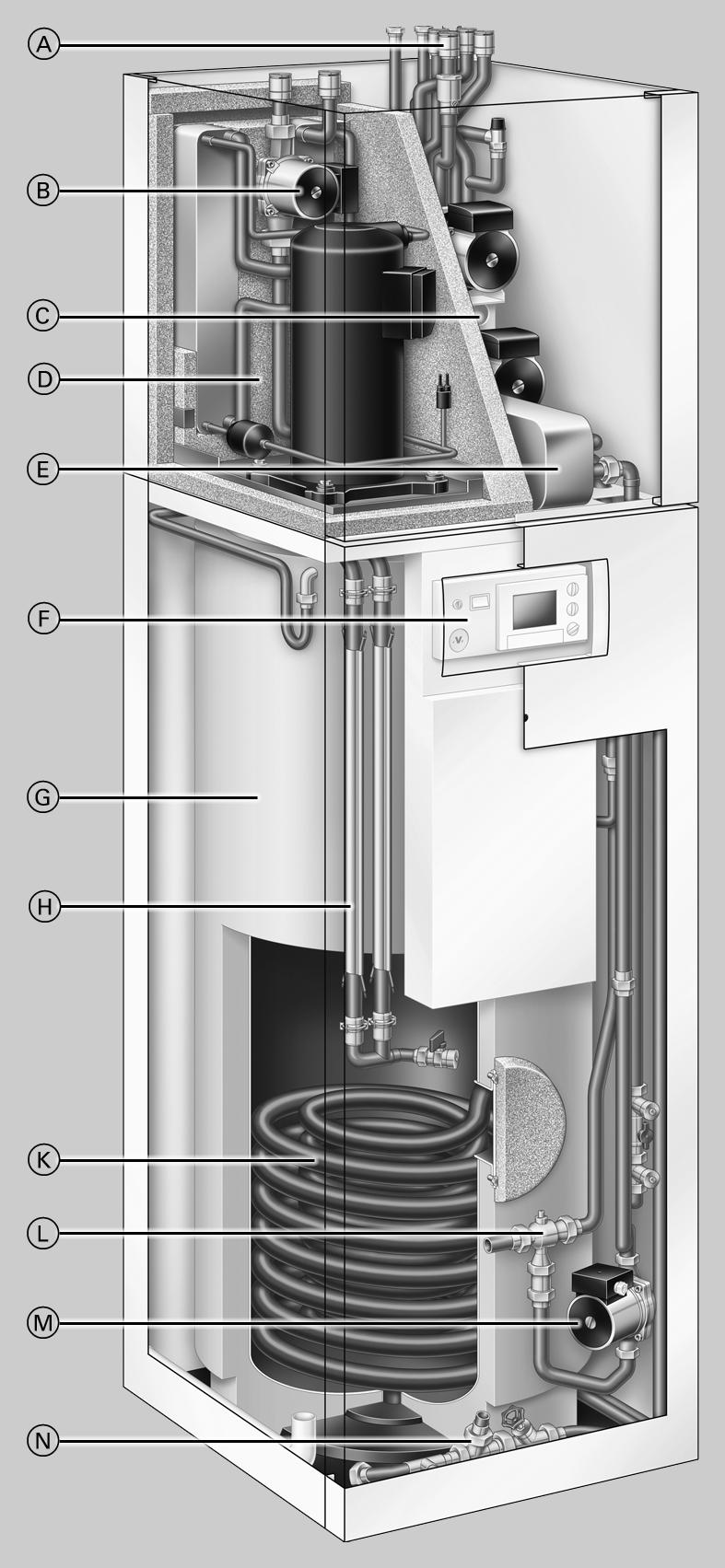

3 Zalety w skrócie (ciąg dalszy) A Przyłącza hydrauliczne B Pompa obiegowa dla obiegu solanki C Zabudowane w urządzeniu pompy obiegowe obiegu grzewczego i obiegu solarnego D Pompa ciepła solanka/woda E Płytowy wymiennik ciepła w systemie zasilania podgrzewacza pojemnościowego F Regulator CD 70 G Pojemnościowy podgrzewacz wody ze stali (pojemność 250 litrów), z emaliowaną powłoką Ceraprotect i anodą ochronną H Elektryczne ogrzewanie dodatkowe K Gładko rurowy solarny wymiennik ciepła L Zawór 3-drogowy (ręczny) M Pompa obiegowa podgrzewacza N Armatura zabezpieczająca wody użytkowej VITOCAL 343 VIESMANN 3

4 Dane techniczne Znamionowa moc cieplna pompy ciepła kw 6,1 7,7 9,7 Dane dot. mocy pompy ciepła* 1 Wydajność chłodnicza kw 4,7 5,9 7,5 Elektryczny pobór mocy kw 1,40 1,8 2,2 Stopień efektywności (COP) 4,3 4,3 4,3 przy eksploatacji grzewczej Dane dot. mocy podgrzewacza przepływowego wody grzewczej Moc cieplna kw stopniowo 2/4/6 Maks. moc cieplna Vitocal 343 kw 12,1 13,7 15,7 Solanka (obieg pierwotny) Pojemność litry 1,6 2,1 2,6 Min. przepływ* 2 litry/h Maks. zewnętrzne opory przepływu mbar Maks. temperatura na wlocie C Min. temperatura na wlocie C Woda grzewcza (obieg wtórny) Pojemność pompy ciepła litry 1,6 1,8 2,0 Pojemność całkowita litry 7,0 7,2 7,4 Min. przepływ* 2 litry/h Maks. zewnętrzne opory przepływu mbar Maks. temp. na zasilaniu C Czynnik solarny Pojemność litry 16,0 16,0 16,0 Maks. zewnętrzne opory przepływu mbar Wartości elektryczne Napięcie znamionowe (pompa ciepła kompletna) 3/N/PE 400 V~/50 Hz Napięcie znamionowe (obwód prądu sterowniczego) 230 V~/50 Hz Natężenie znam. (sprężarka) A 5,5 6,0 8,0 Prąd rozruchowy (sprężarka) A 25,0 14,0* 3 20,0* 3 Prąd rozruchowy (sprężarka A 32,0 35,0 48,0 przy zablokowanym wirniku) Elektryczny pobór mocy Pompa obiegu solanki na stopniu 1/2/3 W 62/92/ /175/ /175/120 Pompa obiegu grzewczego na stopniu 1/2/3 W 45/75/110 Pompa obiegowa podgrzewacza na stopniu W 45/66/89 1/2/3 Pompa obiegu solarnego W 45 Zabezpieczenie (bezwładne) A * * 4 Stopień zabezpieczenia IP 20 Zabezpieczenie (wewnętrzne) T 6,3 A H Obieg chłodniczy Czynnik roboczy R 410 A Ilość do napełnienia kg 1,050 1,200 1,350 Sprężarka Typ Scroll - całkowicie hermetyczna Dane całego urządzenia Wymiary Długość całkowita mm Szerokość całkowita mm Wysokość całkowita mm Wymiar przechylenia mm Ciężar Ciężar całkowity kg Ciężar urządzenia podstawowego kg Ciężar pompy ciepła kg Maks. ciśnienie robocze Obieg solanki (pierwotny) bar 4,0 4,0 4,0 Obieg wody grzewczej (wtórny) bar 3,0 3,0 3,0 Obieg solarny bar 6,0 6,0 6,0 Pojemnościowy podgrzewacz wody (po stronie wody użytkowej) bar 10,0 10,0 10,0 *1 W punkcie pracy B0/W35 wg EN 255: B0 = temperatura wlotu solanki 0 C/W 35 = temperatura wypływu wody grzewczej 35 C. Inne punkty pracy, patrz wykresy mocy. *2 Bezwzględnie przestrzegać minimalnego natężenia przepływu. *3 Z elektronicznym ogranicznikiem prądu rozruchowego (opornik bocznikujący, do zabezpieczenia niezbędna charakterystyka Z). *4 Konieczna charakterystyka Z. 4 VIESMANN VITOCAL 343

5 Dane techniczne (ciąg dalszy) Znamionowa moc cieplna pompy ciepła kw 6,1 7,7 9,7 Przyłącza Zasilanie i powrót obiegu pierwotnego do wyboru Rp ¾ lub uniwersalny system wtykowy DN 20 (solanka) Zasil. i powrót ogrzewania Uniwersalny system wtykowy DN 20 Zasilanie i powrót po stronie solarnej Uniwersalny system wtykowy DN 20 Zimna woda, ciepła woda R ¾ ¾ ¾ Cyrkulacja wody użytkowej R ¾ ¾ ¾ Odpływ (przelew) DN Pojemnościowy podgrzewacz wody Pojemność litry Wydajność stała ciepłej wody użytkowej litry/h Współcz. wydajności c.w.u. N L 1,5 1,5 1,5 Maks. ilość pobierana przy podanym współczynniku litry/min 16,8 16,8 16,8 wydajności c.w.u. N L i podgrzewie c. w.u. z 10 na 45 C Możl. do przyłączenia pow. kolektorów Vitosol 100 m Vitosol 200, 250, 300 m Wymiary Vitocal 343 A B C D E E Powrót obiegu pierwotnego (solanka) wylot Zasilanie obiegu pierwotnego (solanka) wlot Przyłącza hydrauliczne Odpływ (przelew z zaworów bezpieczeństwa) Otwór do wprowadzenia przewodów elektrycznych inwestora Spust (w urządzeniu) HR Powrót instalacji HV Zasilanie instalacji KW Zimna woda RL Powrót instalacji solarnej VL Zasilanie instalacji solarnej VITOCAL 343 VIESMANN 5

6 Dane techniczne (ciąg dalszy) WW Ciepła woda Z Cyrkulacja Wymiary konsoli przyłączeniowej (wyposażenie dodatkowe) KW Zimna woda RL Powrót instalacji solarnej VL Zasilanie instalacji solarnej WW Ciepła woda Z Cyrkulacja Wskazówka Wszystkie kolanka na konsoli przyłączeniowej można obracać, co ma ułatwić wykonanie orurowania. Wszystkie przyłącza R ¾. HR HV Powrót instalacji Zasilanie instalacji 6 VIESMANN VITOCAL 343

7 Dane techniczne (ciąg dalszy) Wykresy mocy Vitocal 343 o znamionowej mocy cieplnej 6,1 kw Dane dotyczące mocy Punkt pracy B0/W35 B2/W45 B2/W55 Moc grzewcza kw 6,1 6,20 5,92 Wydajność chłodnicza kw 4,7 4,43 3,87 Elektryczny pobór mocy kw 1,4 1,77 2,05 Stopień efektywności (COP) 4,3 3,5 2,9 A Moc grzewcza B Wydajność chłodnicza C Elektryczny pobór mocy Vitocal 343 o znamionowej mocy cieplnej 7,7 i 9,7 kw Dane techniczne na zapytanie. VITOCAL 343 VIESMANN 7

8 Dane techniczne (ciąg dalszy) Charakterystyki Szczątkowa wysokość tłoczenia wewnętrznej pompy obiegu grzewczego Szczątkowa wysokość tłoczenia wewnętrznej pompy obiegu solanki & Vitocal 343, typ 6,1 kw, stopień pompy 3, temperatura solanki +5 C Vitocal 343, typ 6,1 kw, 7,7 kw i 9,7 kw Szczątkowa wysokość tłoczenia wewnętrznej pompy obiegu solarnego & Vitocal 343, typ 7,7 kw i 9,7 kw, stopień pompy 3, temperatura solanki +5 C Vitocal 343, typ 6,1 kw, 7,7 kw i 9,7 kw Stan wysyłkowy Kompaktowa centrala grzewcza, w której skład wchodzą: & Pompa ciepła solanka/woda (zapakowana oddzielnie, z rurami przyłączeniowymi po stronie obiegu pierwotnego o długości ok. 0,3 m) & Płytowy wymiennik ciepła i pompa obiegowa do systemu zasilania podgrzewacza & Podgrzewacz pojemnościowyzemaliowanąpowłoką Ceraprotect & Anoda ochronna & Armatura zabezpieczająca wg normy DIN 1988 & Gładkorurowy solarny wymiennik ciepła w podgrzewaczu wody użytkowej & Dźwiękochłonne stopy regulacyjne & Sterowany pogodowo regulator pompy ciepła CD70 & Podgrzewacz przepływowy wody grzewczej & Pompy obiegu solanki, obiegu grzewczego i solarnego & Zawory bezpieczeństwa obiegu grzewczego i solarnego Sterowany pogodowo regulator pompy ciepła CD70 Cyfrowy regulator pompy ciepła: & Zintegrowana funkcja regulacji chłodzenia i regulacji solarnej & Regulacja maks. jednego obiegu grzewczego bez mieszacza i/ lub jednego obiegu grzewczego z mieszaczem oraz dodatkowo - przy zastosowaniu funkcji chłodzenia natural cooling - jednego obiegu chłodzącego z mieszaczem. & Regulacja temperatury wody w podgrzewaczu & Sterowanie pracą zintegrowanego podgrzewacza przepływowego wody grzewczej & Z programami ogrzewania jastrychu & Obsługa za pomocą menu & Zgłaszanie usterek w formie tekstowej & Z systemem diagnostycznym i wyjściem zbiorczego zgłaszania usterek & Z czujnikiem temperatury zewnętrznej i czujnikiem temperatury wody na powrocie 8 VIESMANN VITOCAL 343

9 Stan wysyłkowy (ciąg dalszy) Wyposażenie dodatkowe Zależnie od zamówienia, w oddzielnym opakowaniu: & Konsola przyłączeniowa & Zestaw uzupełniający obiegu grzewczego (do konsoli przyłączeniowej) & Zestaw uzupełniający obiegu solarnego (do konsoli przyłączeniowej) & Zestaw uzupełniający cyrkulacji (do konsoli przyłączeniowej) & Pakiet wyposażenia dodatkowego obiegu solanki & Rozdzielacz solanki do kolektorów gruntowych (10 PE 20 2,0) & Rozdzielacz solanki do sond gruntowych (4 PE 25 2,3) & Rozdzielacz solanki do sond gruntowych (4 PE 32 2,9) & Ogranicznik ciśnienia obiegu solanki & Nośnik ciepła Tyfocor do obiegu solanki & Nośnik ciepła Tyfocor-GLS do obiegu solarnego & Zawór kulowy 2-drogowy z napędem elektrycznym DN 32 & 3-drogowy zawór przełączny DN 32 & Płytowy wymiennik ciepła & Kolektory słoneczne & Zestaw uzupełniający obiegu grzewczego z mieszaczem & Mieszacz ogrzewania (do stosowania również w natural cooling ) & Zdalne sterowanie Vitotrol 200 & Czujnik temperatury cieczy w kolektorze słonecznym & Zestaw uzupełniający natural cooling, z okablowanymi wtykami & Przełącznik wilgotnościowy natural cooling & Termostat zabezpieczający przed zamarzaniem Zestaw uzupełniający natural cooling : & Moduł elektroniczny do przetwarzania sygnałów przełącznika wilgotnościowego i termostatu zabezpieczającego przed zamarznięciem (przystosowany do niskiego napięcia lub 230 V) oraz do sterowania komponentami hydraulicznymi w ramach funkcji natural cooling & Wtyk przyłączeniowy 2-drogowego zaworu kulkowego silnika, 3-drogowego zaworu przełącznego, pierwotnej i wtórnej pompy obiegu chłodzenia, przyłącza elektrycznego, sygnału sterowania, przełącznika wilgotnościowego i termostatu zabezpieczenia przed zamarznięciem & Akcesoria montażowe Wskazówki projektowe Wymagania Vitocal 343 Typ Ciężar całkowity urządzenia napełnionego wodą użytkową 6,1 kw 520 kg 7,7 kw 530 kg 9,7 kw 535 kg & Vitocal 343 można stosować do wody użytkowej o twardości do 15 dh. Woda o wyższym stopniu twardości wymaga zainstalowania przez inwestora urządzenia demineralizacyjnego w celu ochrony płytowego wymiennika ciepła. & Miejsce montażu urządzenia powinno być suche i zabezpieczone przed zamarzaniem. & Zgodnie z zasadami techniki instalację pompy ciepła w obrębie budynku należy zaizolować termicznie po stronie obiegu solanki w sposób szczelny dyfuzyjnie (para wodna), aby uniknąć tworzenia się kondensatu. & Dopuszczalna temperatura otoczenia Wymiary odstępów (widok z góry) A Przy odległościach > 80 mm inwestor powinien zapewnić uchwyt mocujący na przewody elektryczne. B Odstęp konieczny do demontażu blach przednich C Min mm D Do wyboru po prawej lub po lewej stronie Podczas eksploatacji: maks. +35 C min. +2 C Podczas magazynowania i transportu: maks. +45 C min. 25 C & Wymagana wysokość pomieszczenia przy wykorzystaniu konsoli przyłączeniowej min mm. & Ciężar całkowity po napełnieniu wodą użytkową; przestrzegać dopuszczalnego obciążenia podłoża: Przewody rurowe Nie wolno stosować rur ocynkowanych w obiegu solanki i obiegu solarnym. VITOCAL 343 VIESMANN 9

10 Wskazówki projektowe (ciąg dalszy) Nośnik ciepła (gliko) W zamówieniu uwzględnić ilość wystarczającą dla całej instalacji. Przygotowanego fabrycznie nośnika ciepła nie rozcieńczać wodą (min. zabezpieczenie przed zamarznięciem do 15 C w obiegu solanki lub do 28 C w obiegu solarnym). Suszenie budynku Pompa ciepłanie jest przystosowana do zwiększonego zapotrzebowania na ciepło podczas suszenia budynku. Jeżeli w trakcie suszenia budynku zachodzi zwiększone zapotrzebowanie na ciepło, musi być ono pokryte przez zintegrowany podgrzewacz przepływowy wody grzewczej. W regulatorze urządzenia zapisane są różne programy suszenia budynku. Przeponowe naczynia wzbiorcze W obiegu solanki, obiegu grzewczym i obiegu solarnym należy zainstalować odpowiednie oddzielne przeponowe naczynia wzbiorcze. Zintegrowany pojemnościowy podgrzewacz wody Przyłącze po stronie wody użytkowej (Przyłącze wg normy DIN 1988) M Reduktor ciśnienia N Zawór zwrotny (na rurze) & Przy temperaturach wody użytkowej > 60 C należy zapewnić zabezpieczenie przed oparzeniem. & Urządzenie posiada wbudowany po stronie wody użytkowej zawór bezpieczeństwa z możliwością obserwacji wylotu przewodu wyrzutowego (zgodnie z DIN 1988), jak również zawór odcinający i spustowy. & Zawory bezpieczeństwa po stronie wody grzewczej i użytkowej posiadają zintegrowany w urządzeniu wspólny przewód odpływowy z syfonem. Przewód ten należy połączyć zsiecią kanalizacyjną za pomocą przyłącza DN 32 (w gestii inwestora). A Ciepła woda B Pompa cyrkulacyjna C Sprężynowy zawór zwrotny, klapowy D Przyłącza hydrauliczne centrali Vitocal (widok z góry) E Zawór regulacyjny strumienia przepływu F Przyłącze manometru G Zawór spustowy H Zawór odcinający K Zimna woda L Filtr wody użytkowej* 1 Powierzchnia zabudowanego gładkorurowego solarnego wymiennika ciepła Powierzchnia zabudowanego w podgrzewaczu pojemnościowym gładkorurowego solarnego wymiennika ciepła, odporna na korozję zgodnie z wersją C normy DIN Zastrzeżenie gwarancyjne Gwarancja jakiej udzielamy na eksploatację pojemnościowego podgrzewacza wody zakłada, że podgrzewana woda posiada jakość wody użytkowej wg aktualnie obowiązującego rozporządzenia o wodzie użytkowej i że istniejące instalacje uzdatniania wody działają bezusterkowo. Wytyczne projektowe Dalsze wskazówki dotyczące planowania i projektowania patrz Wytyczne projektowe kotła Vitocal 343. Sprawdzona jakość Oznaczenie CE zgodnie z istniejącymi dyrektywami UE Złożono wniosek o przyznanie międzynarodowego znaku jakości WP *1 Wg normy DIN w przypadku instalacji z przewodami metalowymi należy zamontować filtr wody użytkowej. W przypadku przewodów z tworzywa sztucznego zalecamy także zgodnie z normą DIN 1988 montaż filtra wody użytkowej, aby uniknąć przedostawania się zanieczyszczeń do instalacji wody użytkowej. 10 VIESMANN VITOCAL 343

11 VITOCAL 343 VIESMANN 11

12 Zmiany techniczne zastrzeżone! Viessmann Sp. z o.o. ul. Karkonoska Wrocław tel.: (071) faks: (071) VIESMANN VITOCAL 343 Wydrukowano na papierze ekologicznym, wybielonym i wolnym od chloru
