1 TRD-HOT COMBO Naścienny czytnik transponderów UNIQUE w podświetlanej obudowie Podstawowe cechy : zasilanie od 7V do 15V dwanaście formatów danych wyjściowych wodoszczelna obudowa wypełniona żywicami syntetycznymi sygnalizacja akustyczna zasięg odczytu do kilkunastu cm atrakcyjne wzornictwo Zastosowanie : Czytnik TRD-HOT COMBO przeznaczony jest do systemów kontroli dostępu wykorzystujących transpondery UNIQUE. Duża liczba wyjściowych protokołów komunikacyjnych oraz wiele sposobów sterowania wbudowanym beeperem i diodami LED umożliwiają podłączenie czytnika do szerokiej gamy sterowników. Układy elektroniczne czytnika zalane są żywicami syntetycznymi, co zapewnia niewrażliwość na zewnętrzne warunki atmosferyczne. Wszystkie linie sygnałowe czytnika zabezpieczone są przed skutkami niewłaściwego podłączenia. Strona 1 z 12

2 Podstawowe dane techniczne: Napięcie zasilania Pobór prądu Zasięg odczytu V DC średnio 80 ma ok. 12 cm dla karty ISO Temperatura pracy C Wilgotność względna % Materiał obudowy Wymiary Masa SAN+ABS wypełnione żywicami syntetycznymi 14.3 x 7.1 x 2.5 cm 195 g Podłączenie czytnika : Podłączenie czytnika do kontrolera odbywa się za pomocą dwóch zdejmowalnych konektorów umieszczonych na spodniej stronie czytnika V GND GREEN RED BEEPER Kontakty 1 i 2 służą do podłączenia zasilania Kontakty 3 i 4 wyprowadzają kod transpondera w formacie zależnym od ustawienia przełączników SW1:SW2:SW3 Kontakty 5, 6 i 7 umożliwiają zewnętrzne sterowanie diodami LED i beeperem. Polaryzacja sygnałów sterujących wybierana jest przełącznikiem SW4 Strona 2 z 12

3 Wizualizacja trybów pracy czytnika : Boki czytnika wypełnione półprzepuszczalną żywicą syntetyczną można od wewnątrz rozświetlić diodami LED w trzech kolorach. W trybie oczekiwania na zbliżenie transpondera czytnik świeci na niebiesko całą objętością. Po zbliżeniu transpondera podświetlona na niebiesko jest tylko środkowa część czytnika. Sygnałami sterującymi podanymi na linie RED i GREEN możemy podświetlić czytnik odpowiednio w kolorze czerwonym i zielonym. Oczekiwanie na zbliżenie transpondera Wykrycie transpondera Sterowanie linią GREEN Sterowanie linią RED Strona 3 z 12

4 Konfigurowanie czytnika : Konfigurowanie trybów pracy czytnika odbywa się za pomocą sześciopozycyjnego przełącznika DIPSWITCH umieszczonego na spodniej stronie czytnika Opis trybów pracy wybieranych przełącznikami DIPSWITCH : SW1 SW2 SW3 Protokół wyjściowy OFF OFF OFF Emulacja DALLAS + RS232 TTL ( 5 bajtów + CRC ) OFF OFF ON RS232/DATA + PWM/STROBE ( 5 bajtów ) OFF ON OFF RS232/DATA + PWM/STROBE ( 5 bajtów + CRC ) OFF ON ON Wiegand 26 ON OFF OFF Wiegand 37 ON OFF ON Wiegand 44 ON ON OFF ABA TRACK II ( 10 cyfr ) ON ON ON ABA TRACK II ( 13 cyfr ) SW4 OFF ON Poziom sygnałów sterujących diodami LED i beeperem Aktywny 1 (+5V) Aktywny 0 (0V) SW5 SW6 Tryb pracy wyświetlacza przy jednoczesnym wystąpieniu sygnałów aktywnych na liniach GREEN i RED OFF OFF RED i GREEN zapalają się naprzemiennie z częstotliwością ok. 2 Hz OFF ON zapala się tylko RED ON OFF zapala się tylko GREEN ON ON zapalają się GREEN i RED jednocześnie Strona 4 z 12

5 Wykresy czasowe przebiegów na pinach i, w zależności od wybranego formatu danych wyjściowych. DALLAS + RS232-TTL ( SW1 = OFF, SW2 = OFF, SW3 = OFF ) DATA 0 Emulacja Dallas 1-wire DATA 1 RS232-TTL D1 D2 D3 D4 D5 CRC W tym trybie, po zbliżeniu transpondera na pinie pojawia się odczytany kod w formacie RS232-TTL. Długość ramki - 6 bajtów. Bajt D1 - najstarszy bajt kodu, D5 - najmłodszy bajt kodu. CRC - suma kontrolna. CRC = D1 ^ D2 ^ D3 ^ D4 ^ D5 ( suma XOR ) Prędkość 2400 bit/s. Format jednego bajtu wysyłanego na pinie DAT 1: START bit 0 bit 1 bit 2 bit 3 bit 4 bit 5 bit 6 bit 7 STOP Transmisja każdego bajtu zaczyna się od najmłodszego bitu. Po wysłaniu całej ramki, na pinie rozpoczyna się emulacja Dallas 1-wire. Emulacja trwa do momentu usunięcia transpondera z pola działania czytnika. Strona 5 z 12

6 RS232/DATA + PWM/STROBE (5 bajtów) ( SW1 = OFF, SW2 = OFF, SW3 = ON ) DATA 0 RS232/DATA D1 D2 D3 D4 D5 DATA 1 PWM/STROBE S1 S2 S3 S4 S5 W tym trybie na pinie pojawia się pięć bajtów kodu transpondera w formacie RS232-TTL. Na pinie pojawiają się impulsy strobujące. Pojawiają się one tylko wtedy, kiedy na pinie przesyłane są bity danych (bity START i STOP przepuszczane są bez strobów). Szerokość impulsów strobujących zmienia się w zależności od wartości przesyłanego bitu. Prędkość 2400 bit/s. D1 - najstarszy bajt kodu, D5 - najmłodszy bajt kodu Format jednego bajtu wysyłanego na pinach i (np. bajt 0x59): START STOP Transmisja każdego bajtu zaczyna się od najmłodszego bitu. W tym trybie możemy odczytywać kod transpondera na 3 różne sposoby: a) korzystając tylko z pinu - format RS232-TTL b) wykorzystując jako bity danych, a jako impulsy strobujące c) wykorzystując jako źródło impulsów z modulowaną szerokością (PWM) Strona 6 z 12

7 RS232/DATA + PWM/STROBE (5 bajtów kodu + CRC) ( SW1 = OFF, SW2 = ON, SW3 = OFF ) RS232/DATA D1 D2 D3 D4 D5 CRC PWM/STROBE S1 S2 S3 S4 S5 CRC Tryb ten różni się od poprzedniego tylko obecnością szóstego bajtu z sumą kontrolną CRC = D1 ^ D2 ^ D3 ^ D4 ^ D5 ( suma XOR ) Strona 7 z 12

8 Wiegand 26 (SW1 = OFF, SW2 = ON, SW3 = ON) Wiegand 37 (SW1 = ON, SW2 = OFF, SW3 = OFF) Wiegand 44 (SW1 = ON, SW2 = OFF, SW3 = ON) > 100 ms bity danych '0' bity danych '1' W każdym z tych trybów na pinie pojawiają się impulsy kodujące bity danych 0, a na pinie pojawiają się impulsy kodujące bity danych 1. Sposób kodowania jednego bitu 0': Sposób kodowania jednego bitu 1': Strona 8 z 12

9 ABA TRACK II (10 cyfr dziesiętnych) (SW1 = ON, SW2 = ON, SW3 = OFF) ABA TRACK II (13 cyfr dziesiętnych) (SW1 = ON, SW2 = ON, SW3 = ON) > 100 ms bity danych impulsy strobujące W każdym z tych trybów na pinie pojawiają się impulsy kodujące bity danych 0, a na pinie pojawiają się impulsy kodujące bity danych 1. Sposób kodowania jednego bitu 0 : Sposób kodowania jednego bitu 1': Strona 9 z 12

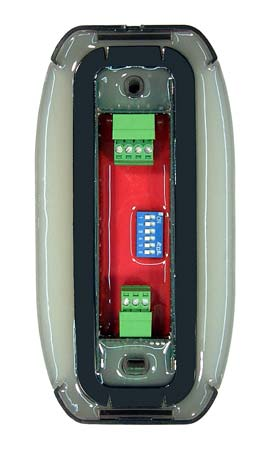

10 Widok z tyłu i z boku: Widok czytnika po zdjęciu zaślepki: Strona 10 z 12

11 Wymiary czytnika w mm: Strona 11 z 12

12 Uwagi dla instalatora : Wszystkie układy elektroniczne wbudowane w czytnik zabezpieczone są przed wpływem zewnętrznych warunków atmosferycznych. Jednak dla osiągnięcia pełnej szczelność należy zabezpieczyć przed wilgocią konektor przyłączeniowy oraz przełącznik DIPSWITCH umieszczone na spodniej stronie czytnika. W tym celu, przed przykręceniem czytnika na ścianie, zaleca się nanieść warstwę pasty silikonowej na całym obwodzie czytnika od wewnątrz. Można również, po podłączeniu przewodów oraz ustawieniu odpowiedniego trybu pracy, nanieść pastę silikonową na konektor oraz przełącznik DIPSWITCH. Strona 12 z 12
