Czytnik STX 2000 Zaprojektowany do pracy w przemyśle

Transkrypt

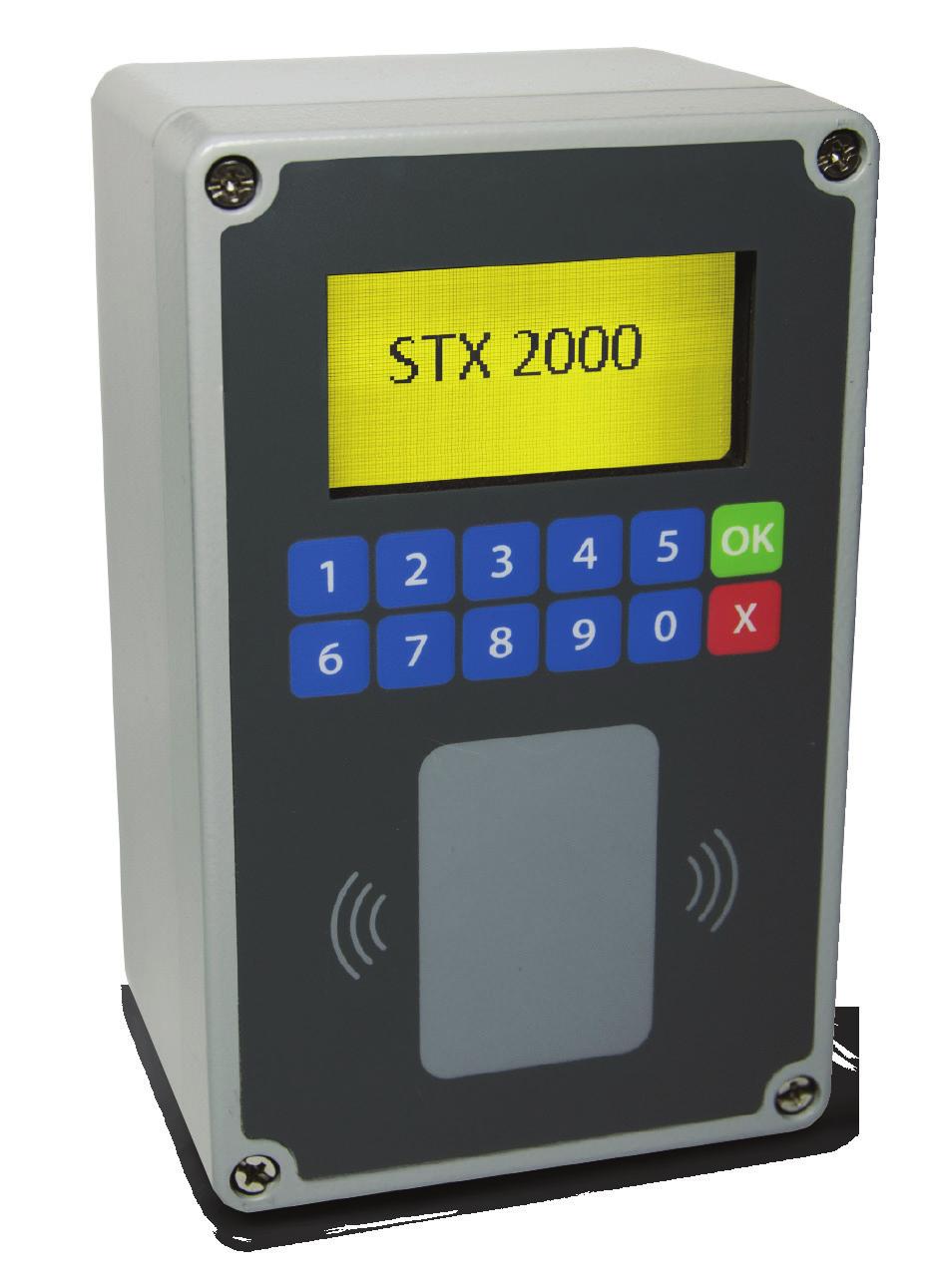

1 STX 2000 Czytnik RFID do systemów ważenia pojazdów 2000 Masywna obudowa wykonana z aluminium Czytelny wyświetlacz graficzny Klawiatura numeryczna do logowania kodem PIN i/lub do wyboru ważonego produktu RS 232, RS 485 2W z optoizolcją 1 kv 6 wejść, 4 wyjścia cyfrowe Diody grzejne do pracy na mrozie Odczyt transpondera RFID sygnalizowany sygnałem dźwiękowym Dodatkowy port szeregowy do sterowania np. zewnętrznym wyświetlaczem LED Czytnik STX 2000 Zaprojektowany do pracy w przemyśle

2 PRZYKŁADY SYSTEMÓW WAŻENIA Z WYKORZYSTANIEM CZYTNIKA STX 2000 SYSTEM WAŻENIA Z LOGOWANIEM NA KARTĘ RFID ORAZ WYBOREM PRODUKTU Jeden czytnik STX-2000 Jedna kamera IP skierowana na wagę 1. Pojazd wjeżdża na wagę 2. Kierowca wychodzi z pojazdu, podchodzi do czytnika STX-2000 i zbliża kartę RFID następuje logowanie 3. System sprawdza dane karty i po poprawnej weryfikacji na wyświetlaczu pojawia się numer rejestracyjny pojazdu oraz nazwa produktu przypisana do karty 4. Kierowca na klawiaturze wybiera numer ważonego produktu 5. Po ustabilizowaniu się masy następuje zapis ważenia oraz zapis obrazu z kamery 6. Na czytniku zaświeca się napis OK symbolizujący pomyślne wykonanie ważenia SYSTEM WAŻENIA Z LOGOWANIEM NA KOD PIN Dwa czytniki STX Pojazd wjeżdża na wagę 2. Kierowca przez okno wpisuje na klawiaturze numer kodu PIN 3. Następuje logowanie 4. Po ustabilizowaniu się wagi następuje zapis ważenia 5. Na czytniku zaświeca się napis OK symbolizujący pomyślne wykonanie ważenia 6. Pojazd opuszcza wagę

3 PRZYKŁADY SYSTEMÓW WAŻENIA Z WYKORZYSTANIEM CZYTNIKA STX 2000 SYSTEM WAŻENIA Z LOGOWANIEM NA KARTĘ RFID ORAZ OBSŁUGĄ SZLABANÓW Dwa czytniki STX-2000 Dwa szlabany 1. Pojazd podjeżdża pod szlaban 2. Kierowca przez okno zbliża kartę RFID do czytnika STX System sprawdza dane karty i po poprawnej weryfikacji na wyświetlaczu pojawia się numer rejestracyjny pojazdu oraz nazwa produktu przypisana do karty. Podnosi się szlaban wjazdowy 3. Pojazd wjeżdża na wagę. Po uzyskaniu stabilnego pomiaru następuje zamknięcie szlabanu wjazdowego i zapis ważenia. Podnosi się szlaban wyjazdowy 4. W momencie gdy waga wskazuje 0 kg następuje zamknięcie szlabanu wyjazdowego 5. Po zamknięciu szlabanu wyjazdowego system jest gotowy do wykonania kolejnego ważenia SYSTEM WAŻENIA Z LOGOWANIEM NA KARTĘ RFID, WYBOREM PRODUKTU ORAZ OBSŁUGĄ SYGNALIZATORÓW Dwa czytniki STX-2000 Dwa sygnalizatory drogowe 1. Na sygnalizatorach świeci się światło zielone 2. Pojazd wjeżdża na wagę. Po przekroczeniu masy 400 kg na sygnalizatorach zaświeca się światło czerwone 3. Kierowca zbliża kartę RFID do czytnika STX-2000 następuje logowanie 4. System sprawdza dane karty i po poprawnej weryfikacji na wyświetlaczu pojawia się numer rejestracyjny pojazdu oraz nazwa produktu przypisana do karty 5. Kierowca na klawiaturze wybiera numer ważonego produktu 6. Po uzyskaniu stabilnego pomiaru następuje ważenie. Na wyświetlaczu czytnika STX-2000 zaświeca się napis OK, na sygnalizatorach zaświeca się światło zielone 7. Po zjechaniu pojazdu z wagi system jest gotowy do wykonania kolejnego ważenia

4 WYMIARY STX mm mm 100 mm 66 mm STX mm 146 mm 160 mm 23 mm Ø = 3,2 mm Ø = 20 mm Informacje uzupełniające Urządzenie STX-2000 zostało zaprojektowane do współpracy z oprogramowaniem GSW Standard niemniej istnieje możliwość zakupu samego urządzenia.

5 SPECYFIKACJA TECHNICZNA KATEGORIA INTERFEJS KOMUNIKACYJNY Rodzaj interfejsu komunikacyjnego Prędkość transmisji Bity danych Bity stopu Parzystość Sterowanie przepływem Separacja portów PARAMETR RS 232 (Rx, Tx, GND), RS 485 2W 9600, 19200, 57600, bps 8 1 Brak Brak Tak (1 kv) CHARAKTERYSTYKA Materiał obudowy Klasa szczelności Waga Wymiary obudowy bez dławnicy kablowej (wys./szer./gł.) Zasilanie zewnętrzne Wyświetlacz Klawiatura membranowa Karta rozszerzeń montowana wewnątrz obudowy czytnika Przekaźniki na karcie rozszerzeń (NO+NC+COM) Typ odczytywanych transponderów Dystans skutecznego odczytu transponderów Liczba dławnic kablowych Materiał dławnicy kablowej Dławnica kablowa dla przewodów o średnicy Aluminium IP 65 1 kg 160/100/80 mm 12~24 VDC (pobór mocy max. 1 A) OLED, wymiary wyświetlacza 33/66 mm Przyciski 0-9, OK do zatwierdzania, X do kasowania 6 wejść, 4 wyjścia (z obsadzonymi przekaźnikami) Max. 24 VAC/DC, 2A, 60W UNIQUE 125 khz Kilka centymetrów 2,4 Mosiądz niklowany Do 12 mm ŚRODOWISKO PRACY I ZGODNOŚĆ Z NORMAMI Temperatura składowania Temperatura pracy Wilgotność względna Kompatybilność elektromagnetyczna od -30 do +70 C od -20 do +60 C < 95% bez kondensacji CE MOŻLIWOŚCI PROTOKOŁU TRANSMISJI 1. Wyświetlanie dowolnych napisów na ekranie (Unicode) 2. Wyświetlanie bitmap na ekranie 3. Odczyt numeru transpondera RFID 4. Odczyt stanu wejść cyfrowych 5. Sterowanie wyjściami cyfrowymi 6. Odczyt statusu urządzenia 7. Ustawianie numeru urządzenia 8. Ustawienie poziomu głośności dźwięku 9. Sterowanie dodatkowym portem szeregowym np. do obsługi wyświetlacza zewnętrznego, drukarki lub miernika wagowego INFORMACJE DOTYCZĄCE ZAMÓWIENIA PRODUKT STX 2000 GSW Standard Karta rozszerzeń do STX 2000 (6we/4wy cyfrowe, dodatkowy port szeregowy) Zestaw 25 kart RFID (2 karty gratis) Czytnik RFID na biurko Uchwyt do mocowania na słupie NR KATALOGOWY HDW-STX-2000 GSW-STD-PL HDW-45 HDW-47 HDW-48 HDW-119 *Producent zastrzega sobie prawo do wprowadzania zmian dotyczących charakterystyki wyrobu. Parametry wyrobów mogą zmienić się bez uprzedzenia. Więcej informacji na stronie internetowej
