1 Instrukcja użytkowania przyciemniacza DIM5 i zasilacza PowerPack PO2 Strona 1

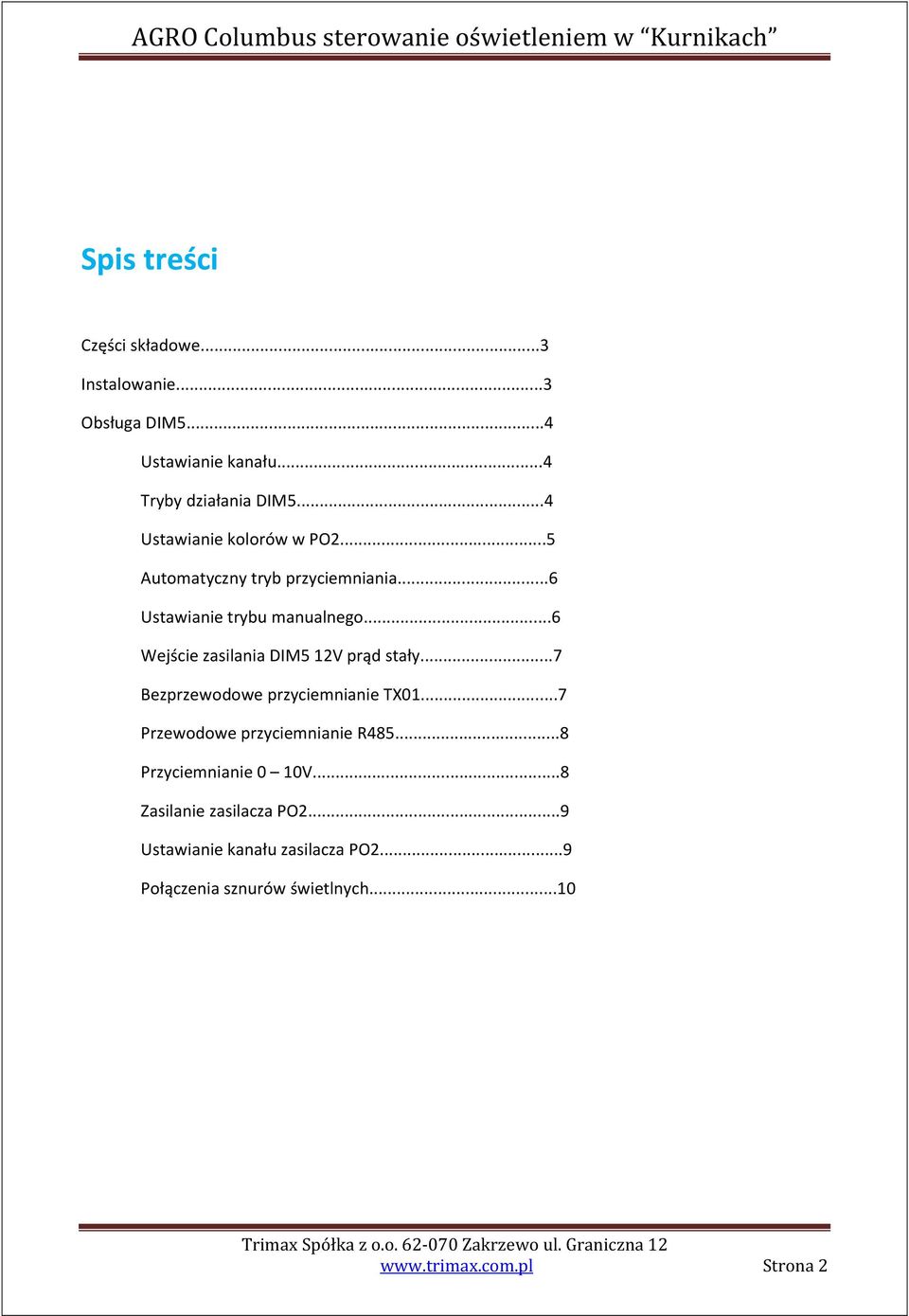

2 Spis treści Części składowe...3 Instalowanie...3 Obsługa DIM5...4 Ustawianie kanału...4 Tryby działania DIM5...4 Ustawianie kolorów w PO2...5 Automatyczny tryb przyciemniania...6 Ustawianie trybu manualnego...6 Wejście zasilania DIM5 12V prąd stały...7 Bezprzewodowe przyciemnianie TX Przewodowe przyciemnianie R Przyciemnianie 0 10V...8 Zasilanie zasilacza PO2...9 Ustawianie kanału zasilacza PO2...9 Połączenia sznurów świetlnych Strona 2

3 Części składowe. System oświetlenia Luma Logic składa się z 5 części: 1. Sznury Swietlne. Każdy sznur posiada konektory dla świetlówek LED. Ilość sznurów świetlnych jest zależna od rozmiarów konkretnej instalacji. 2. Świetlówki LED. Świetlówka może zawierać do 2 kolorów światła. 3. Przyciemniacz DIM5. DIM5 jest używany do regulowania intensywności światła w świetlówkach LED. Dla całej instalacji wystarczy jeden DIM5. Może być on przyłączony do systemu Luma Logic na 2 sposoby: bezprzewodowo lub przewodowo. 4. Bezprzewodowy nadajnik TX01, połączony z DIM5 w celu przyciemniania bezprzewodowego. 5. Zasilacz PO2. Do jednego PO2 można przyłączyć 2 sznury świetlne. Zasilacze są połączone ze sobą za pomocą bezprzewodowego, wbudowanego układu. Ilość zasilaczy zależy od ilości sznurów świetlnych w konkretnej instalacji. Instalowanie. 1. Zamontuj DIM5 na ściane w suchym miejscu. 2. Przyłącz dostarczony zasilacz 12V prądu stałego do DIM5 - patrz Wejście Zasilania DIM5 na str Przyciemniacz. Są 3 opcje przyciemniania w systemie Luma Logic: Bezprzewodowy TX01- patrz Bezprzewodowe przyciemnianie na str. 7 Przewodowy RS485 patrz Przewodowe Przyciemnianie RS485 na str. 8 Sterownik zewnętrzny patrz Przyciemniane 0-10V na str Powieś sznury świetlne i zasilacze PO2 skorzystaj z informacji Łączenie Sznurów Świetlnych na str Strona 3

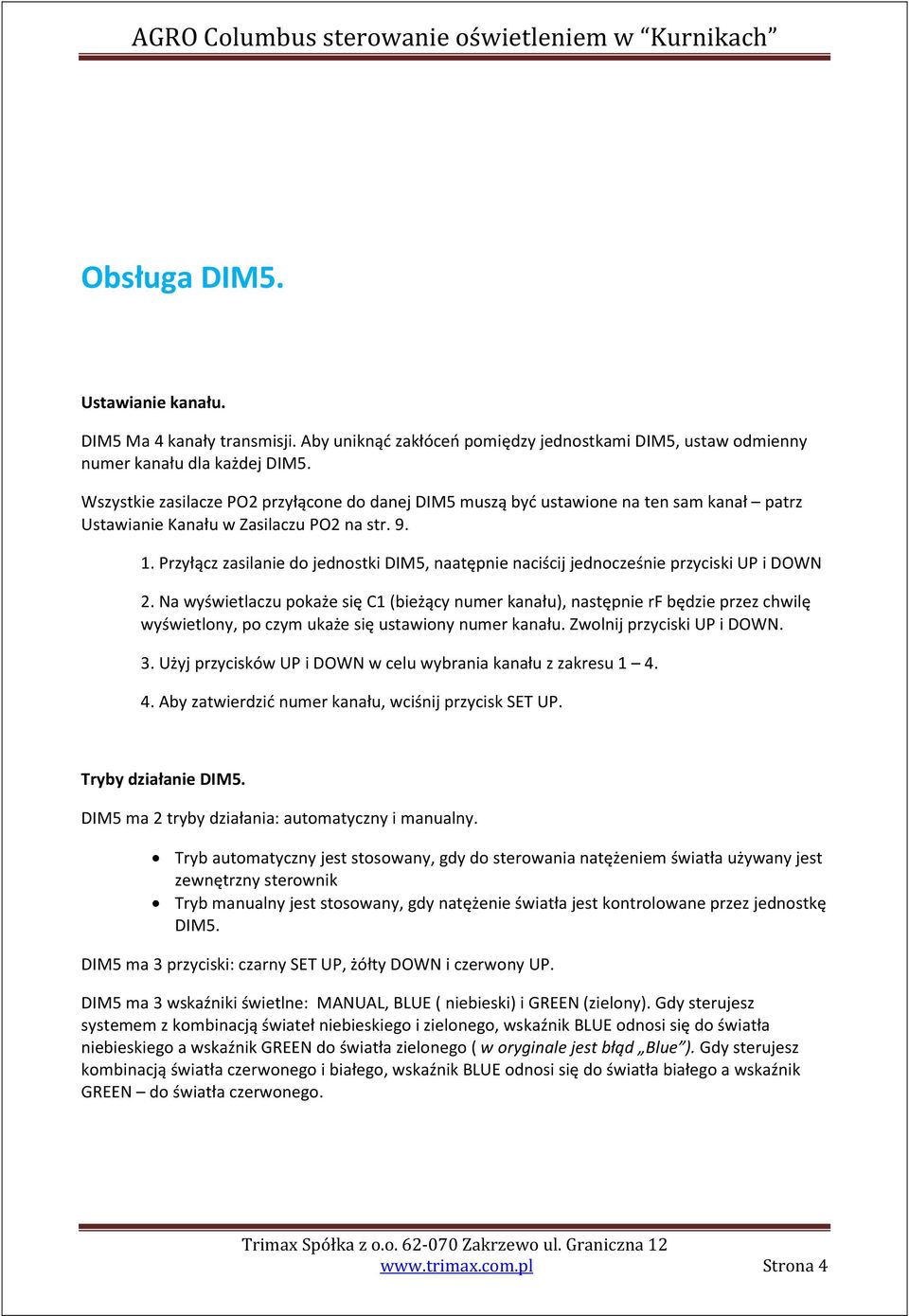

4 Obsługa DIM5. Ustawianie kanału. DIM5 Ma 4 kanały transmisji. Aby uniknąć zakłóceń pomiędzy jednostkami DIM5, ustaw odmienny numer kanału dla każdej DIM5. Wszystkie zasilacze PO2 przyłącone do danej DIM5 muszą być ustawione na ten sam kanał patrz Ustawianie Kanału w Zasilaczu PO2 na str Przyłącz zasilanie do jednostki DIM5, naatępnie naciścij jednocześnie przyciski UP i DOWN 2. Na wyświetlaczu pokaże się C1 (bieżący numer kanału), następnie rf będzie przez chwilę wyświetlony, po czym ukaże się ustawiony numer kanału. Zwolnij przyciski UP i DOWN. 3. Użyj przycisków UP i DOWN w celu wybrania kanału z zakresu Aby zatwierdzić numer kanału, wciśnij przycisk SET UP. Tryby działanie DIM5. DIM5 ma 2 tryby działania: automatyczny i manualny. Tryb automatyczny jest stosowany, gdy do sterowania natężeniem światła używany jest zewnętrzny sterownik Tryb manualny jest stosowany, gdy natężenie światła jest kontrolowane przez jednostkę DIM5. DIM5 ma 3 przyciski: czarny SET UP, żółty DOWN i czerwony UP. DIM5 ma 3 wskaźniki świetlne: MANUAL, BLUE ( niebieski) i GREEN (zielony). Gdy sterujesz systemem z kombinacją świateł niebieskiego i zielonego, wskaźnik BLUE odnosi się do światła niebieskiego a wskaźnik GREEN do światła zielonego ( w oryginale jest błąd Blue ). Gdy sterujesz kombinacją światła czerwonego i białego, wskaźnik BLUE odnosi się do światła białego a wskaźnik GREEN do światła czerwonego. Strona 4

5 Ustawianie trybu koloru w zasilaczu PO2. System oświetlenia Luma Logic może być zamówiony jako jedna z trzech kombinacji kolorów: niebieski i zielony, czerwony i biały, lub tylko biały. Zasilacz PO2 muai być ustawiony zgodnie z kombinacją kolorów. Każdy zasilacz zawiera 4 zworki. Zworki te muszą być ustawione stosownie do kombinacji kolorów w zasilanych świetlówkach LED.!! PRZED PRZYŁĄCZENIEM ZAQSILANIA DO PO2 NALEŻY UPEWNIĆ SIĘ, ŻE ZWORKI SĄ USTAWIONE ZGODNIE Z KOMBINACJĄ KOLORÓW ŚWIETLÓWEK. ZANIECHANIE TEJ CZYNNOŚCI MOŻE SPOWODOWAĆ USZKODZENIE SYSTEMU!! Ustawianie zworek. Ustawienia dla świetlówek niebieskich, zielonych i białych Wszystkie zworki muszą być zamknięte. Jest to domyślne ustawienie fabryczne. Ustawienia dla świetlówek czerwonych i białych: Dwie zworki są zamknięte (J2, J7), dwie zworki są otwarte (J3, J8) Strona 5

6 Automatyczny tryb przyciemniania. Użyj trybu automatycznego, jeśli w celu sterowania natężeniem światła przyłączyłeś jednostkę DIM5 do sterownika zewnętrznego. Naciskaj czarny przycisk SET UP dopóki świetlny wskaźnik MANUAL zgaśnie, a niebieski wskaźnik BLUE zaświeci się. Wskaźniki BLUE i GREEN będą świeciły się naprzemiennie. Dwucyfrowy wyświetlacz znajdujący się po lewej stronie pokaże bieżące intensywności światła oddzielnie dla obydwu kolorów. Ustawianie trybu manualnego. Są 3 tryby manualne: Manualne sterowanie światłem niebieskim i zielonym. Naciskaj czarny przycisk SET UP dopóki wskaźniki MANUAL, BLUE i GREEN zaświecą sie. Użyj czerwonego przycisku UP, aby zwiększyć intensywność światła dla obydwu kolorów. Użyj żółtego przycisku DOWN, aby zmniejszyć intensywność światła dla obydwu kolorów jednocześnie. Manualne sterowanie tylko niebieskim światłem. Naciskaj czarny przycisk SET UP, dopóki jedynie wskaźniki MANUAL i BLUE są wyświetlone. Użyj czerwonego przycisku UP, aby zwiększyć intensywność światła niebieskiego. Użyj żółtego przycisku DOWN, aby zmniejszyć intensywność światła niebieskiego. Manualne sterowanie tylko zielonym światłem. Naciskaj czarny przycisk SET UP, dopóki jedynie wskaźniki MANUAL i GREEN są wyświetlone. Użyj czerwonego przycisku UP, aby zwiększyć intensywność światła zielonego. Użyj żółtego przycisku DOWN, aby zmniejszyć intensywność światła zielonego. Strona 6

7 Wejście 12V prąd stały do DIM5 Przyciemnianie bezprzewodowe TX01 Strona 7

8 Przewodowe przyciemnianie RS485 Przyciemnianie 0-10V DIM5 ma dwa wejścia 0-10V: IN1 i IN2. IN1 jest używane dla świateł zielonego i czerwonego, IN2 dla świateł niebieskiego i białego. Wejścia te są używane do przyłączenia zewnętrznej jednostki sterującej, dysponującej wyjściem 0-10V. Aby sterować zielonym światłem przy użyciu zewnętrznego sterownika, wykorzystaj terminale IN1 i GND. Aby sterować niebieskim światłem przy użyciu zewnętrznego sterownika, wykorzystaj terminale IN2 i GND. Jeśli chcesz sterować obydwoma światłami za pomocą tylko jednego sygnału, zmostkuj IN1 i IN2. Strona 8

9 Zasilacz PO2 Upewnij się, że wszystkie zasilacze PO2 są ustawione na ten sam kanał, jaki używa DIM5. Strona 9

10 Przyłączanie sznurów świetlnych Połączenie sznurów świetlnych do PO2 Instalacja. Powieś sznury świetlne 3 m nad podłożem Powieś sznury świetlne w odległości co 4 m Powieś sznury świetlne w odległości 2 m od ścian bocznych i szczytowych Przykłady instalacji: Wymiary budynu 160x12 m Wymiary budynku 196x16 m Strona 10

11 Tabela ustawienia mikroprzełączników DIM5 Wskaźnik Wskaźnik Wskaźnik Wynik MANUAL BLUE GREEN Off On on światło kontrolowane przez sterownik zewnętrzny On On on tryb manualny, obydwa światła sterowane jednocześnie On On off manualne sterowanie tylko niebieskim światłem On Off on manualne sterowanie tylko zielonym światłem!!! Ta instrukcja może zawierać pomyłki albo błędy drukarskie. Nie ponosimy odpowiedziqlności za błędy techniczne, błędy drukarske ani za ich skutki. Strona 11
