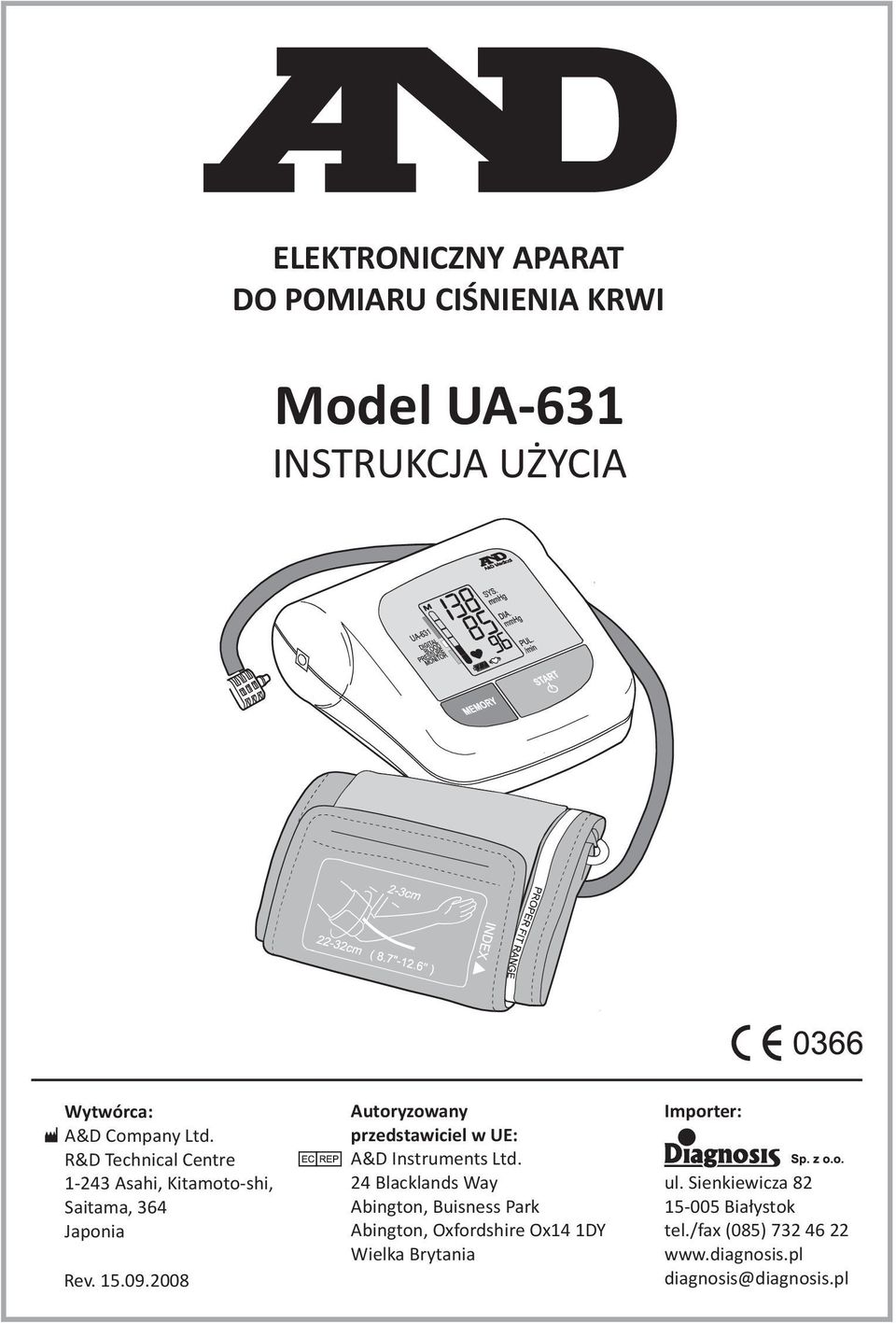

1 ELEKTRONICZNY APARAT DO POMIARU CIŒNIENIA KRWI Model UA-631 INSTRUKCJA U YCIA Wytwórca: A&D Company Ltd. R&D Technical Centre Asahi, Kitamoto-shi, Saitama, 364 Japonia Rev Autoryzowany przedstawiciel w UE: A&D Instruments Ltd. 24 Blacklands Way Abington, Buisness Park Abington, Oxfordshire Ox14 1DY Wielka Brytania Importer: ul. Sienkiewicza Bia³ystok tel./fax (085) diagnosis@diagnosis.pl

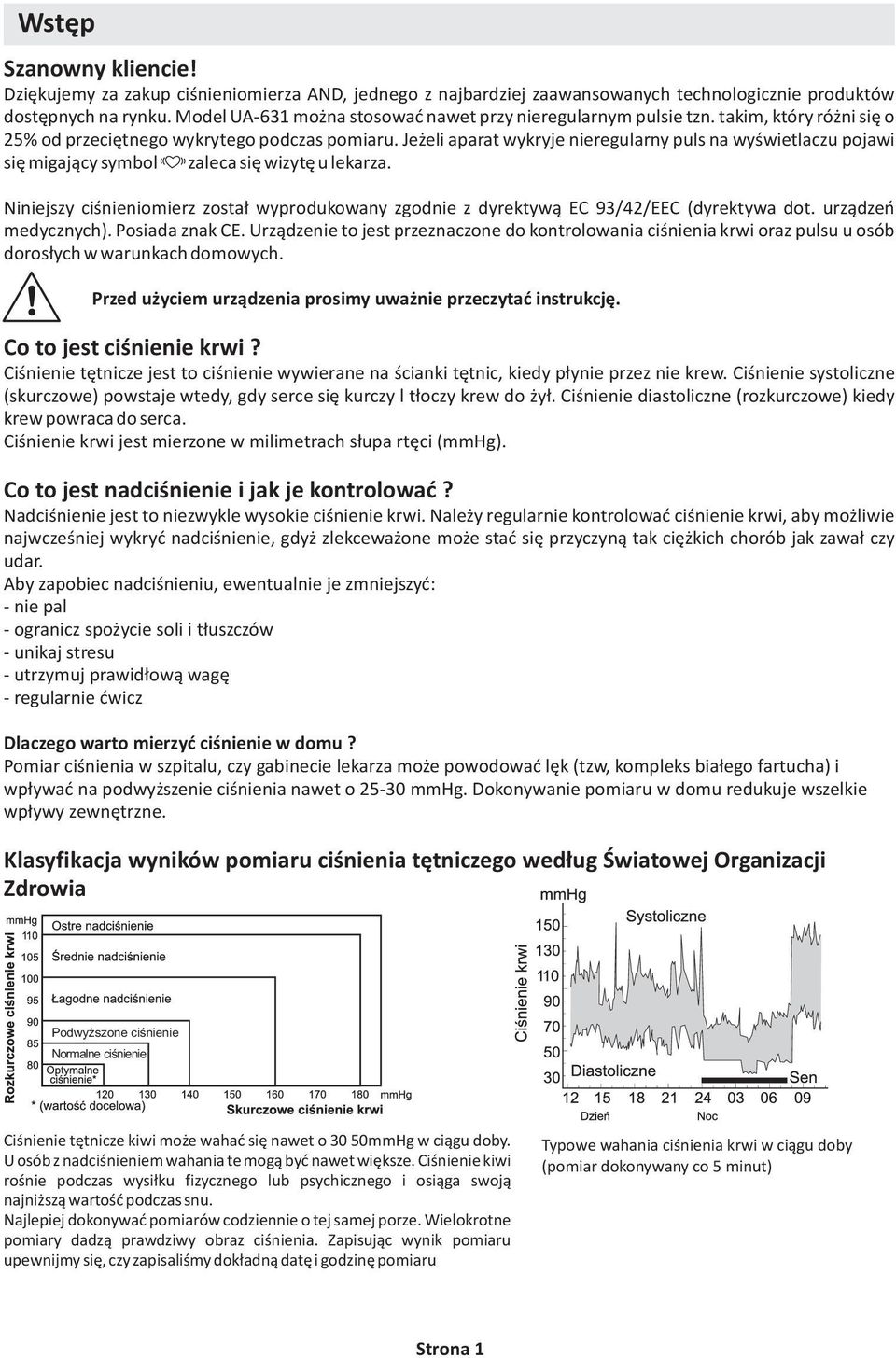

2 Wstêp Szanowny kliencie! Dziêkujemy za zakup ciœnieniomierza AND, jednego z najbardziej zaawansowanych technologicznie produktów dostêpnych na rynku. Model UA-631 mo na stosowaæ nawet przy nieregularnym pulsie tzn. takim, który ró ni siê o 25% od przeciêtnego wykrytego podczas pomiaru. Je eli aparat wykryje nieregularny puls na wyœwietlaczu pojawi siê migaj¹cy symbol zaleca siê wizytê u lekarza. Niniejszy ciœnieniomierz zosta³ wyprodukowany zgodnie z dyrektyw¹ EC 93/42/EEC (dyrektywa dot. urz¹dzeñ medycznych). Posiada znak CE. Urz¹dzenie to jest przeznaczone do kontrolowania ciœnienia krwi oraz pulsu u osób doros³ych w warunkach domowych. Przed u yciem urz¹dzenia prosimy uwa nie przeczytaæ instrukcjê. Co to jest ciœnienie krwi? Ciœnienie têtnicze jest to ciœnienie wywierane na œcianki têtnic, kiedy p³ynie przez nie krew. Ciœnienie systoliczne (skurczowe) powstaje wtedy, gdy serce siê kurczy l t³oczy krew do y³. Ciœnienie diastoliczne (rozkurczowe) kiedy krew powraca do serca. Ciœnienie krwi jest mierzone w milimetrach s³upa rtêci (mmhg). Co to jest nadciœnienie i jak je kontrolowaæ? Nadciœnienie jest to niezwykle wysokie ciœnienie krwi. Nale y regularnie kontrolowaæ ciœnienie krwi, aby mo liwie najwczeœniej wykryæ nadciœnienie, gdy zlekcewa one mo e staæ siê przyczyn¹ tak ciê kich chorób jak zawa³ czy udar. Aby zapobiec nadciœnieniu, ewentualnie je zmniejszyæ: - nie pal - ogranicz spo ycie soli i t³uszczów - unikaj stresu - utrzymuj prawid³ow¹ wagê - regularnie æwicz Dlaczego warto mierzyæ ciœnienie w domu? Pomiar ciœnienia w szpitalu, czy gabinecie lekarza mo e powodowaæ lêk (tzw, kompleks bia³ego fartucha) i wp³ywaæ na podwy szenie ciœnienia nawet o mmhg. Dokonywanie pomiaru w domu redukuje wszelkie wp³ywy zewnêtrzne. Klasyfikacja wyników pomiaru ciœnienia têtniczego wed³ug Œwiatowej Organizacji Zdrowia Podwy szone ciœnienie Normalne ciœnienie Ciœnienie têtnicze kiwi mo e wahaæ siê nawet o 30 50mmHg w ci¹gu doby. U osób z nadciœnieniem wahania te mog¹ byæ nawet wiêksze. Ciœnienie kiwi roœnie podczas wysi³ku fizycznego lub psychicznego i osi¹ga swoj¹ najni sz¹ wartoœæ podczas snu. Najlepiej dokonywaæ pomiarów codziennie o tej samej porze. Wielokrotne pomiary dadz¹ prawdziwy obraz ciœnienia. Zapisuj¹c wynik pomiaru upewnijmy siê, czy zapisaliœmy dok³adn¹ datê i godzinê pomiaru Typowe wahania ciœnienia krwi w ci¹gu doby (pomiar dokonywany co 5 minut) Strona 1

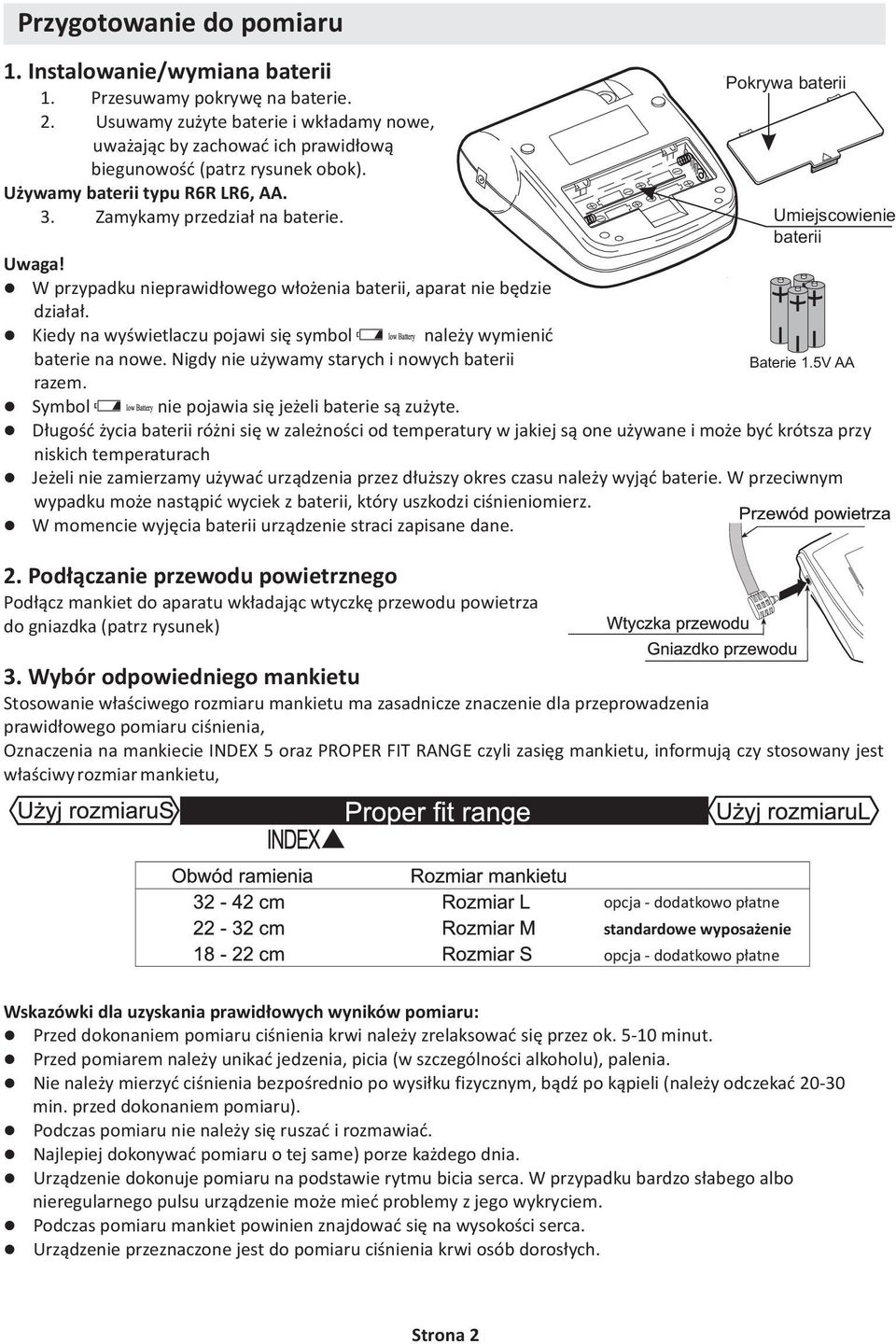

3 Przygotowanie do pomiaru 1. Instalowanie/wymiana baterii 1. Przesuwamy pokrywê na baterie. 2. Usuwamy zu yte baterie i wk³adamy nowe, uwa aj¹c by zachowaæ ich prawid³ow¹ biegunowoœæ (patrz rysunek obok). U ywamy baterii typu R6R LR6, AA. 3. Zamykamy przedzia³ na baterie. Uwaga! W przypadku nieprawid³owego w³o enia baterii, aparat nie bêdzie dzia³a³. Kiedy na wyœwietlaczu pojawi siê symbol nale y wymieniæ baterie na nowe. Nigdy nie u ywamy starych i nowych baterii Baterie 1.5V AA razem. Symbol nie pojawia siê je eli baterie s¹ zu yte. D³ugoœæ ycia baterii ró ni siê w zale noœci od temperatury w jakiej s¹ one u ywane i mo e byæ krótsza przy niskich temperaturach Je eli nie zamierzamy u ywaæ urz¹dzenia przez d³u szy okres czasu nale y wyj¹æ baterie. W przeciwnym wypadku mo e nast¹piæ wyciek z baterii, który uszkodzi ciœnieniomierz. W momencie wyjêcia baterii urz¹dzenie straci zapisane dane. 2. Pod³¹czanie przewodu powietrznego Pod³¹cz mankiet do aparatu wk³adaj¹c wtyczkê przewodu powietrza do gniazdka (patrz rysunek) Pokrywa baterii Umiejscowienie baterii 3. Wybór odpowiedniego mankietu Stosowanie w³aœciwego rozmiaru mankietu ma zasadnicze znaczenie dla przeprowadzenia prawid³owego pomiaru ciœnienia, Oznaczenia na mankiecie INDEX 5 oraz PROPER FIT RANGE czyli zasiêg mankietu, informuj¹ czy stosowany jest w³aœciwy rozmiar mankietu, opcja - dodatkowo p³atne standardowe wyposa enie opcja - dodatkowo p³atne Wskazówki dla uzyskania prawid³owych wyników pomiaru: Przed dokonaniem pomiaru ciœnienia krwi nale y zrelaksowaæ siê przez ok minut. Przed pomiarem nale y unikaæ jedzenia, picia (w szczególnoœci alkoholu), palenia. Nie nale y mierzyæ ciœnienia bezpoœrednio po wysi³ku fizycznym, b¹dÿ po k¹pieli (nale y odczekaæ min. przed dokonaniem pomiaru). Podczas pomiaru nie nale y siê ruszaæ i rozmawiaæ. Najlepiej dokonywaæ pomiaru o tej same) porze ka dego dnia. Urz¹dzenie dokonuje pomiaru na podstawie rytmu bicia serca. W przypadku bardzo s³abego albo nieregularnego pulsu urz¹dzenie mo e mieæ problemy z jego wykryciem. Podczas pomiaru mankiet powinien znajdowaæ siê na wysokoœci serca. Urz¹dzenie przeznaczone jest do pomiaru ciœnienia krwi osób doros³ych. Strona 2

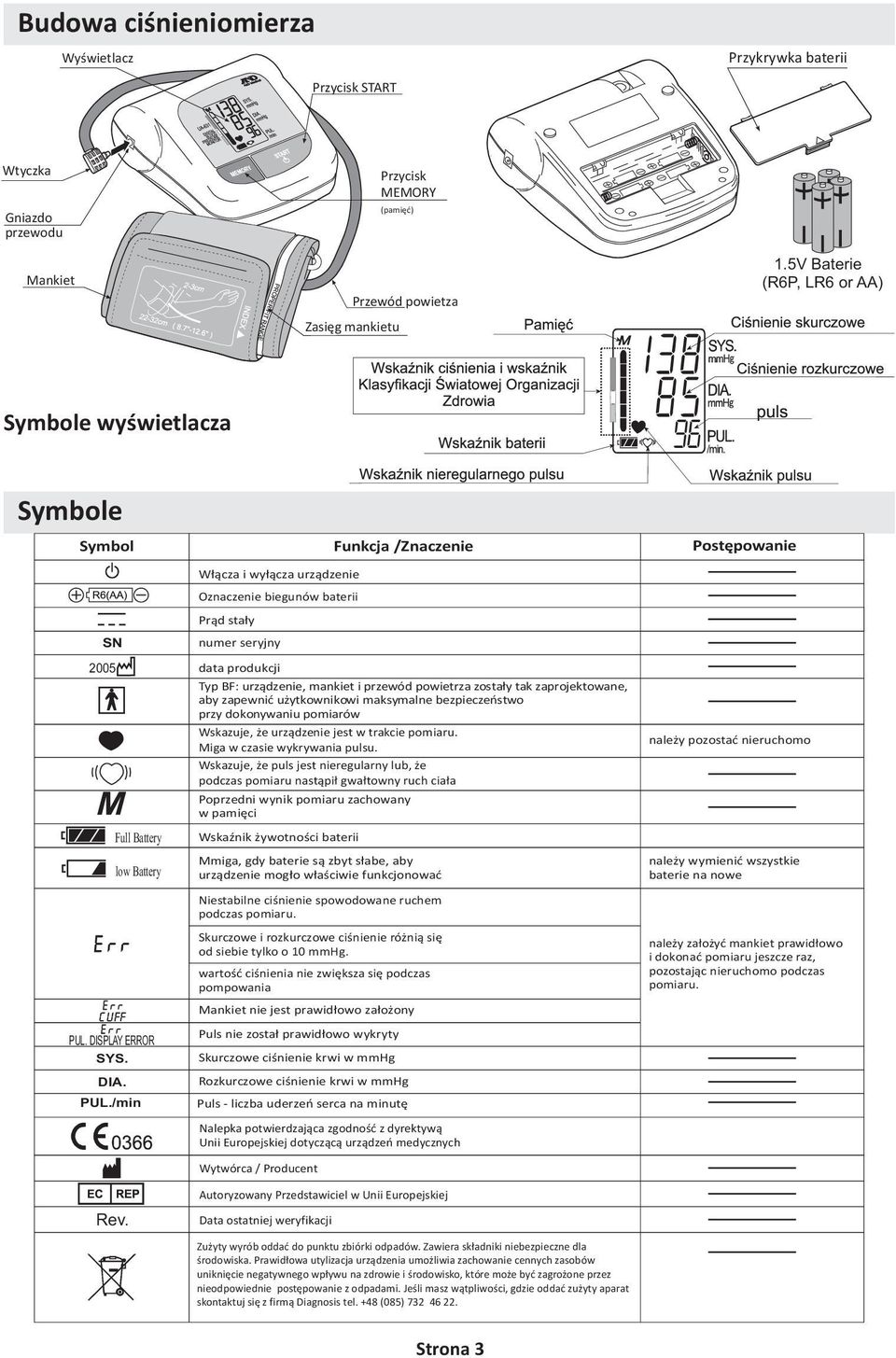

4 Budowa ciœnieniomierza Wyœwietlacz Przycisk START Przykrywka baterii Wtyczka Gniazdo przewodu Mankiet Zasiêg mankietu Przycisk MEMORY (pamiêæ) Przewód powietza 1.5V Baterie (R6P, LR6 or AA) Symbole wyœwietlacza Symbole Symbol Funkcja /Znaczenie Postêpowanie SN 2005 PUL. DISPLAY ERROR SYS. DIA. Full Battery low Battery PUL./min W³¹cza i wy³¹cza urz¹dzenie Oznaczenie biegunów baterii Pr¹d sta³y numer seryjny data produkcji Typ BF: urz¹dzenie, mankiet i przewód powietrza zosta³y tak zaprojektowane, aby zapewniæ u ytkownikowi maksymalne bezpieczeñstwo przy dokonywaniu pomiarów Wskazuje, e urz¹dzenie jest w trakcie pomiaru. Miga w czasie wykrywania pulsu. Wskazuje, e puls jest nieregularny lub, e podczas pomiaru nast¹pi³ gwa³towny ruch cia³a Poprzedni wynik pomiaru zachowany w pamiêci WskaŸnik ywotnoœci baterii Mmiga, gdy baterie s¹ zbyt s³abe, aby urz¹dzenie mog³o w³aœciwie funkcjonowaæ Niestabilne ciœnienie spowodowane ruchem podczas pomiaru. Skurczowe i rozkurczowe ciœnienie ró ni¹ siê od siebie tylko o 10 mmhg. wartoœæ ciœnienia nie zwiêksza siê podczas pompowania Mankiet nie jest prawid³owo za³o ony Puls nie zosta³ prawid³owo wykryty Skurczowe ciœnienie krwi w mmhg Rozkurczowe ciœnienie krwi w mmhg Puls - liczba uderzeñ serca na minutê Nalepka potwierdzaj¹ca zgodnoœæ z dyrektyw¹ Unii Europejskiej dotycz¹c¹ urz¹dzeñ medycznych Wytwórca / Producent nale y pozostaæ nieruchomo nale y wymieniæ wszystkie baterie na nowe nale y za³o yæ mankiet prawid³owo i dokonaæ pomiaru jeszcze raz, pozostaj¹c nieruchomo podczas pomiaru. Rev. Autoryzowany Przedstawiciel w Unii Europejskiej Data ostatniej weryfikacji Zu yty wyrób oddaæ do punktu zbiórki odpadów. Zawiera sk³adniki niebezpieczne dla œrodowiska. Prawid³owa utylizacja urz¹dzenia umo liwia zachowanie cennych zasobów unikniêcie negatywnego wp³ywu na zdrowie i œrodowisko, które mo e byæ zagro one przez nieodpowiednie postêpowanie z odpadami. Jeœli masz w¹tpliwoœci, gdzie oddaæ zu yty aparat skontaktuj siê z firm¹ Diagnosis tel. +48 (085) Strona 3

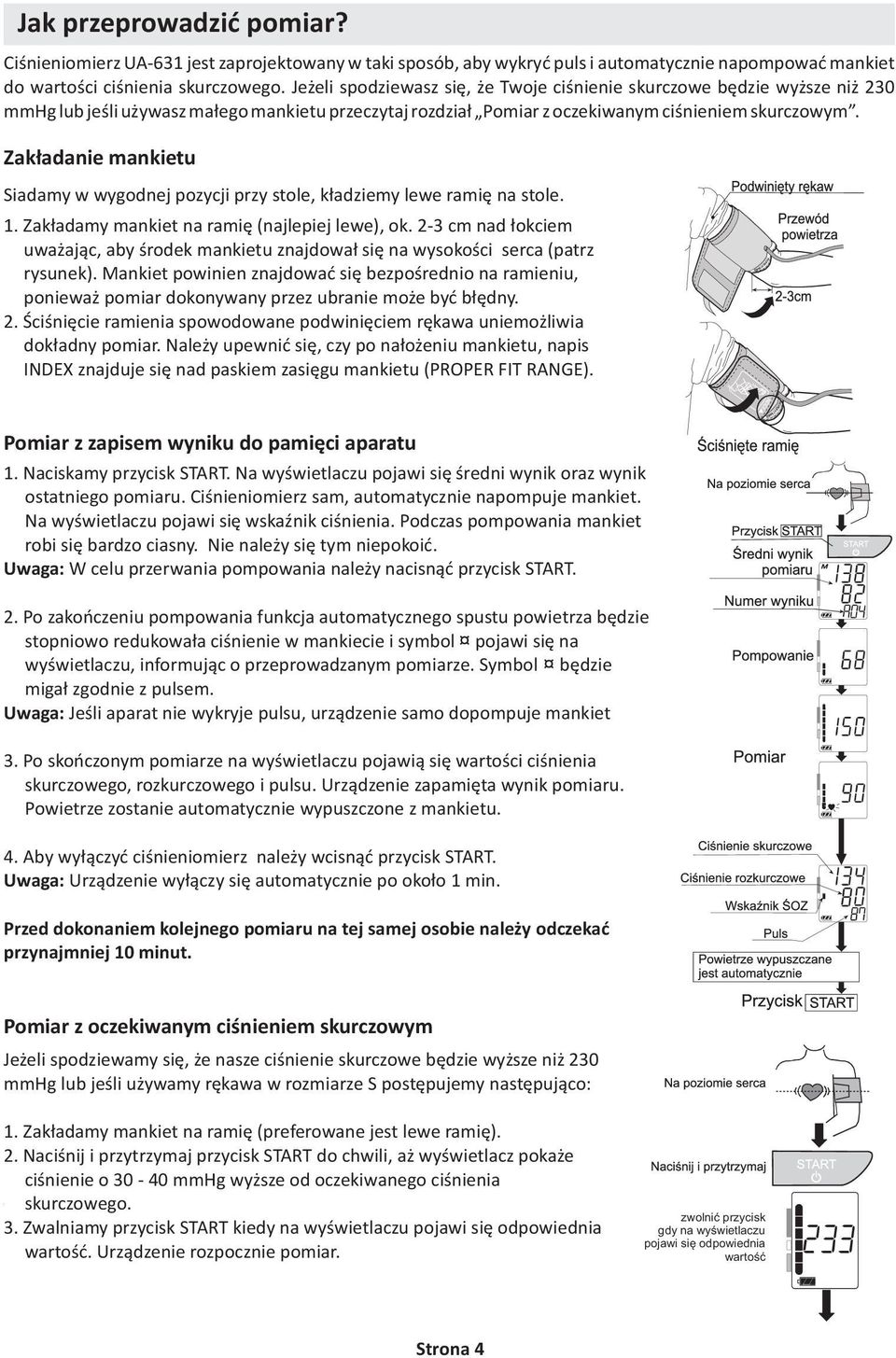

5 Jak przeprowadziæ pomiar? Ciœnieniomierz UA-631 jest zaprojektowany w taki sposób, aby wykryæ puls i automatycznie napompowaæ mankiet do wartoœci ciœnienia skurczowego. Je eli spodziewasz siê, e Twoje ciœnienie skurczowe bêdzie wy sze ni 230 mmhg lub jeœli u ywasz ma³ego mankietu przeczytaj rozdzia³ Pomiar z oczekiwanym ciœnieniem skurczowym. Zak³adanie mankietu Siadamy w wygodnej pozycji przy stole, k³adziemy lewe ramiê na stole. 1. Zak³adamy mankiet na ramiê (najlepiej lewe), ok. 2-3 cm nad ³okciem uwa aj¹c, aby œrodek mankietu znajdowa³ siê na wysokoœci serca (patrz rysunek). Mankiet powinien znajdowaæ siê bezpoœrednio na ramieniu, poniewa pomiar dokonywany przez ubranie mo e byæ b³êdny. 2. Œciœniêcie ramienia spowodowane podwiniêciem rêkawa uniemo liwia dok³adny pomiar. Nale y upewniæ siê, czy po na³o eniu mankietu, napis INDEX znajduje siê nad paskiem zasiêgu mankietu (PROPER FIT RANGE). Pomiar z zapisem wyniku do pamiêci aparatu 1. Naciskamy przycisk START. Na wyœwietlaczu pojawi siê œredni wynik oraz wynik ostatniego pomiaru. Ciœnieniomierz sam, automatycznie napompuje mankiet. Na wyœwietlaczu pojawi siê wskaÿnik ciœnienia. Podczas pompowania mankiet robi siê bardzo ciasny. Nie nale y siê tym niepokoiæ. Uwaga: W celu przerwania pompowania nale y nacisn¹æ przycisk START. 2. Po zakoñczeniu pompowania funkcja automatycznego spustu powietrza bêdzie stopniowo redukowa³a ciœnienie w mankiecie i symbol pojawi siê na wyœwietlaczu, informuj¹c o przeprowadzanym pomiarze. Symbol bêdzie miga³ zgodnie z pulsem. Uwaga: Jeœli aparat nie wykryje pulsu, urz¹dzenie samo dopompuje mankiet 3. Po skoñczonym pomiarze na wyœwietlaczu pojawi¹ siê wartoœci ciœnienia skurczowego, rozkurczowego i pulsu. Urz¹dzenie zapamiêta wynik pomiaru. Powietrze zostanie automatycznie wypuszczone z mankietu. 4. Aby wy³¹czyæ ciœnieniomierz nale y wcisn¹æ przycisk START. Uwaga: Urz¹dzenie wy³¹czy siê automatycznie po oko³o 1 min. Przed dokonaniem kolejnego pomiaru na tej samej osobie nale y odczekaæ przynajmniej 10 minut. Pomiar z oczekiwanym ciœnieniem skurczowym Je eli spodziewamy siê, e nasze ciœnienie skurczowe bêdzie wy sze ni 230 mmhg lub jeœli u ywamy rêkawa w rozmiarze S postêpujemy nastêpuj¹co: 1. Zak³adamy mankiet na ramiê (preferowane jest lewe ramiê). 2. Naciœnij i przytrzymaj przycisk START do chwili, a wyœwietlacz poka e ciœnienie o mmhg wy sze od oczekiwanego ciœnienia skurczowego. 3. Zwalniamy przycisk START kiedy na wyœwietlaczu pojawi siê odpowiednia wartoœæ. Urz¹dzenie rozpocznie pomiar. zwolniæ przycisk gdy na wyœwietlaczu pojawi siê odpowiednia wartoœæ Strona 4

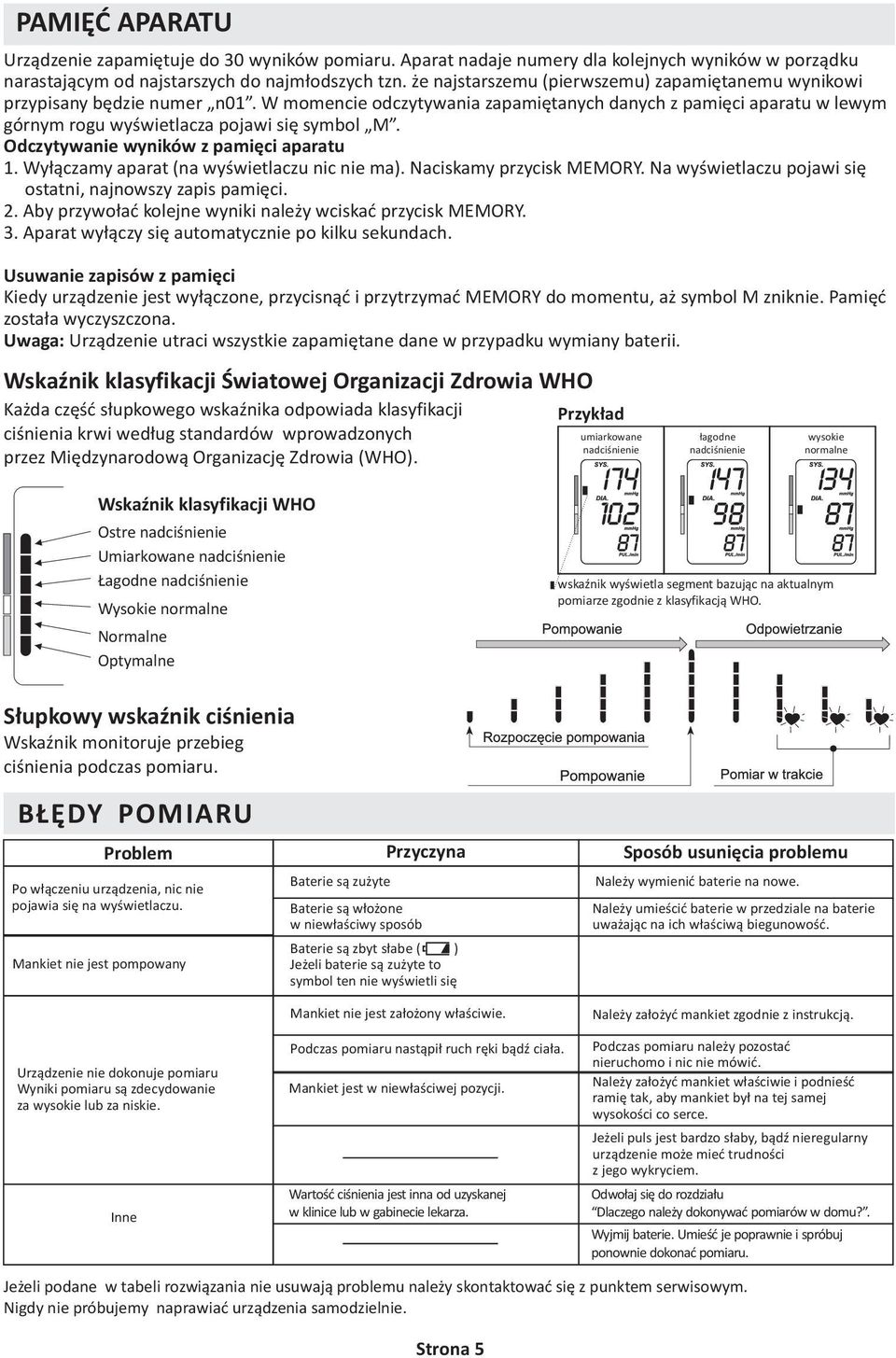

6 PAMIÊÆ APARATU Urz¹dzenie zapamiêtuje do 30 wyników pomiaru. Aparat nadaje numery dla kolejnych wyników w porz¹dku narastaj¹cym od najstarszych do najm³odszych tzn. e najstarszemu (pierwszemu) zapamiêtanemu wynikowi przypisany bêdzie numer n01. W momencie odczytywania zapamiêtanych danych z pamiêci aparatu w lewym górnym rogu wyœwietlacza pojawi siê symbol M. Odczytywanie wyników z pamiêci aparatu 1. Wy³¹czamy aparat (na wyœwietlaczu nic nie ma). Naciskamy przycisk MEMORY. Na wyœwietlaczu pojawi siê ostatni, najnowszy zapis pamiêci. 2. Aby przywo³aæ kolejne wyniki nale y wciskaæ przycisk MEMORY. 3. Aparat wy³¹czy siê automatycznie po kilku sekundach. Usuwanie zapisów z pamiêci Kiedy urz¹dzenie jest wy³¹czone, przycisn¹æ i przytrzymaæ MEMORY do momentu, a symbol M zniknie. Pamiêæ zosta³a wyczyszczona. Uwaga: Urz¹dzenie utraci wszystkie zapamiêtane dane w przypadku wymiany baterii. WskaŸnik klasyfikacji Œwiatowej Organizacji Zdrowia WHO Ka da czêœæ s³upkowego wskaÿnika odpowiada klasyfikacji ciœnienia krwi wed³ug standardów wprowadzonych przez Miêdzynarodow¹ Organizacjê Zdrowia (WHO). Przyk³ad umiarkowane nadciœnienie ³agodne nadciœnienie wysokie normalne WskaŸnik klasyfikacji WHO Ostre nadciœnienie Umiarkowane nadciœnienie agodne nadciœnienie Wysokie normalne Normalne Optymalne S³upkowy wskaÿnik ciœnienia WskaŸnik monitoruje przebieg ciœnienia podczas pomiaru. B ÊDY POMIARU Problem Po w³¹czeniu urz¹dzenia, nic nie pojawia siê na wyœwietlaczu. Mankiet nie jest pompowany Baterie s¹ zu yte Przyczyna Baterie s¹ w³o one w niew³aœciwy sposób Baterie s¹ zbyt s³abe ( ) Je eli baterie s¹ zu yte to symbol ten nie wyœwietli siê Mankiet nie jest za³o ony w³aœciwie. wskaÿnik wyœwietla segment bazuj¹c na aktualnym pomiarze zgodnie z klasyfikacj¹ WHO. Sposób usuniêcia problemu Nale y wymieniæ baterie na nowe. Nale y umieœciæ baterie w przedziale na baterie uwa aj¹c na ich w³aœciw¹ biegunowoœæ. Nale y za³o yæ mankiet zgodnie z instrukcj¹. Urz¹dzenie nie dokonuje pomiaru Wyniki pomiaru s¹ zdecydowanie za wysokie lub za niskie. Inne Podczas pomiaru nast¹pi³ ruch rêki b¹dÿ cia³a. Mankiet jest w niew³aœciwej pozycji. Wartoœæ ciœnienia jest inna od uzyskanej w klinice lub w gabinecie lekarza. Podczas pomiaru nale y pozostaæ nieruchomo i nic nie mówiæ. Nale y za³o yæ mankiet w³aœciwie i podnieœæ ramiê tak, aby mankiet by³ na tej samej wysokoœci co serce. Je eli puls jest bardzo s³aby, b¹dÿ nieregularny urz¹dzenie mo e mieæ trudnoœci z jego wykryciem. Odwo³aj siê do rozdzia³u Dlaczego nale y dokonywaæ pomiarów w domu?. Wyjmij baterie. Umieœæ je poprawnie i spróbuj ponownie dokonaæ pomiaru. Je eli podane w tabeli rozwi¹zania nie usuwaj¹ problemu nale y skontaktowaæ siê z punktem serwisowym. Nigdy nie próbujemy naprawiaæ urz¹dzenia samodzielnie. Strona 5

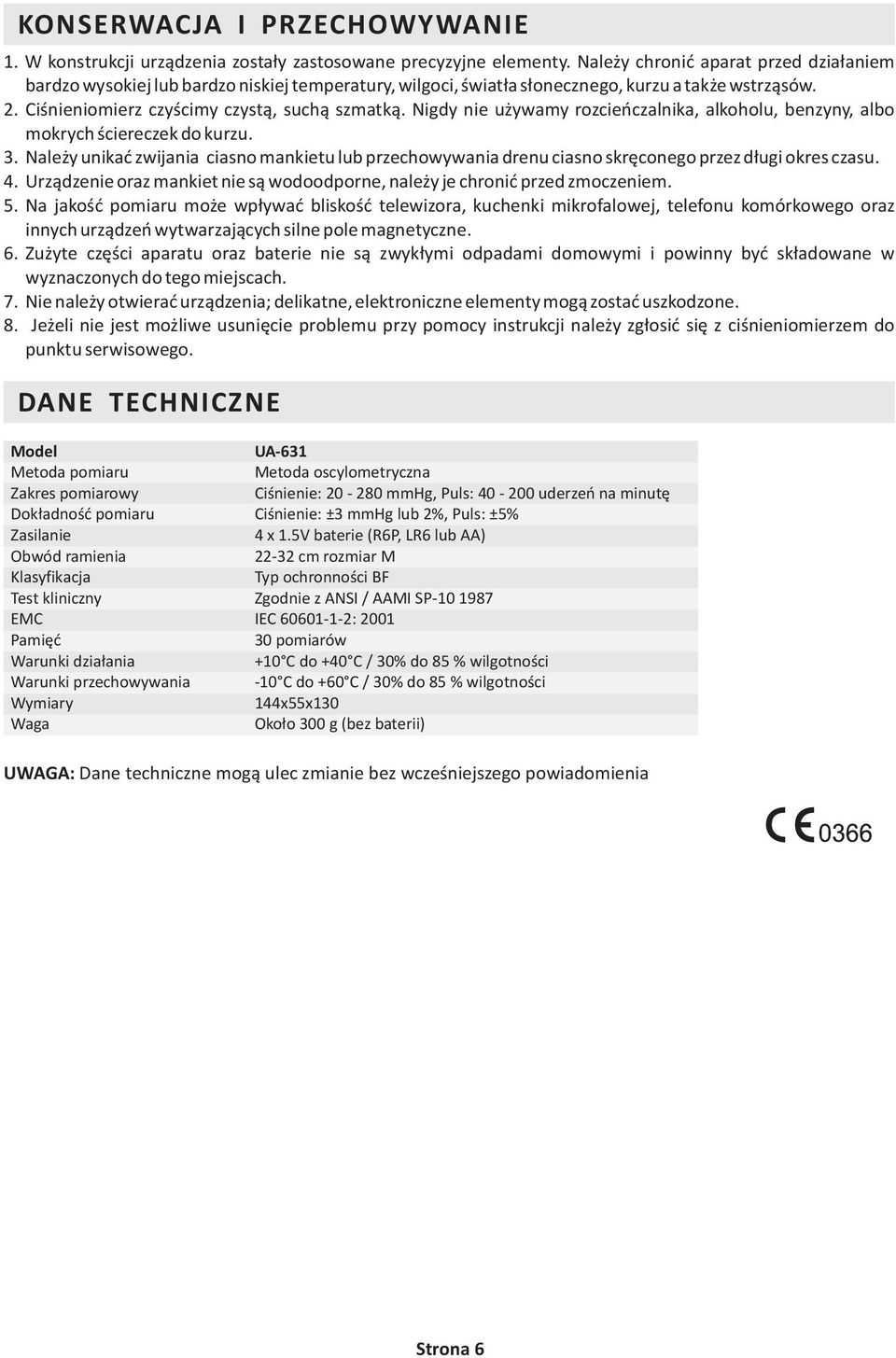

7 KONSERWACJA I PRZECHOWYWANIE 1. W konstrukcji urz¹dzenia zosta³y zastosowane precyzyjne elementy. Nale y chroniæ aparat przed dzia³aniem bardzo wysokiej lub bardzo niskiej temperatury, wilgoci, œwiat³a s³onecznego, kurzu a tak e wstrz¹sów. 2. Ciœnieniomierz czyœcimy czyst¹, such¹ szmatk¹. Nigdy nie u ywamy rozcieñczalnika, alkoholu, benzyny, albo mokrych œciereczek do kurzu. 3. Nale y unikaæ zwijania ciasno mankietu lub przechowywania drenu ciasno skrêconego przez d³ugi okres czasu. 4. Urz¹dzenie oraz mankiet nie s¹ wodoodporne, nale y je chroniæ przed zmoczeniem. 5. Na jakoœæ pomiaru mo e wp³ywaæ bliskoœæ telewizora, kuchenki mikrofalowej, telefonu komórkowego oraz innych urz¹dzeñ wytwarzaj¹cych silne pole magnetyczne. 6. Zu yte czêœci aparatu oraz baterie nie s¹ zwyk³ymi odpadami domowymi i powinny byæ sk³adowane w wyznaczonych do tego miejscach. 7. Nie nale y otwieraæ urz¹dzenia; delikatne, elektroniczne elementy mog¹ zostaæ uszkodzone. 8. Je eli nie jest mo liwe usuniêcie problemu przy pomocy instrukcji nale y zg³osiæ siê z ciœnieniomierzem do punktu serwisowego. DANE TECHNICZNE Model UA-631 Metoda pomiaru Metoda oscylometryczna Zakres pomiarowy Ciœnienie: mmhg, Puls: uderzeñ na minutê Dok³adnoœæ pomiaru Ciœnienie: ±3 mmhg lub 2%, Puls: ±5% Zasilanie 4 x 1.5V baterie (R6P, LR6 lub AA) Obwód ramienia cm rozmiar M Klasyfikacja Typ ochronnoœci BF Test kliniczny Zgodnie z ANSI / AAMI SP EMC IEC : 2001 Pamiêæ 30 pomiarów Warunki dzia³ania +10 C do +40 C / 30% do 85 % wilgotnoœci Warunki przechowywania -10 C do +60 C / 30% do 85 % wilgotnoœci Wymiary 144x55x130 Waga Oko³o 300 g (bez baterii) UWAGA: Dane techniczne mog¹ ulec zmianie bez wczeœniejszego powiadomienia Strona 6

8 Sp. z o.o. ul. Sienkiewicza 82, Bia³ystok, tel./fax (85) , diagnosis@diagnosis.pl SERWIS Diagnosis Sp. z o. o. ul. 27 Lipca 40/3, Bia³ystok tel/fax: serwis@diagnosis.pl
