1 ZESTAWIENIE ELEMENTÓW KATALOGOWYCH Wszystkie urządzenia muszą być wykonane i zamocowane zgodnie z obowiązującymi przepisami i normami, a także wytycznymi producenta. Wszystkie produkty powinny mieć potwierdzanie bezpieczeństwa i wysokiej jakości przez posiadanie odpowiedniego Certyfikatu Fundamenty należy wykonywać na głębokości min. 100 cm zgodnie ze strefą przemarzania. Wszystkie wyroby budowlane, sprzęty i urządzenia muszą spełniać zapisy Ustawy o wyrobach budowlanych, szczególnie art.10 i art.5 ust.1 oraz posiadać certyfikaty i atesty wynikające z przepisów odrębnych. Montaż oraz fundamenty wykonywać wg zaleceń producenta. Inwestor może zażądać w terminie do 5 dni od podpisania umowy dostarczenia prototypu jednego z urządzeń zabawowych i równoczesnego przedłożenia atestów wystawionych przez organizacje certyfikujące na wszystkie urządzenia. AUTORSKA PRACOWNIA JERZY WOWCZAK AUTORSKA PRACOWNIA JWMS sp. z o. o. RYSUNEK Mała architektura OZNACZENIE 1-11

2 STACJONATY wysokość: 49 cm, szerokość: 14 cm, długość: 118 cm oraz wysokość: 35 cm, szerokość: 14 cm, długość: 118 cm, elementy konstrukcyjne: słupy nośne- drewno klejone, ścianki: drewno klejone, kolory: drewno naturalne, elementy plastikowe i mocujące- RAL 7045, minimalna szerokość pomiędzy skrzydłami 1,20 m 9 szt. (5szt o wysokości 49 cm oraz 4 szt. o wysokości 35 cm) AUTORSKA PRACOWNIA JERZY WOWCZAK AUTORSKA PRACOWNIA JWMS sp. z o. o. RYSUNEK Mała architektura OZNACZENIE 1, 1a

3 STÓŁ wysokość: 41 cm, szerokość: 91 cm, długość: 91 cm elementy konstrukcyjne: słupy nośne o profilu 80x80, stal malowana proszkowo, podest: sklejka antypoślizgowa, elementy ozdobne: płyta HDPE, kolory: elementy ze sklejki, metalowe, plastikowe i mocujące- RAL 7045 AUTORSKA PRACOWNIA JERZY WOWCZAK AUTORSKA PRACOWNIA JWMS sp. z o. o. RYSUNEK Mała architektura OZNACZENIE 2

4 KŁADKA wysokość: nim 120, max 135 cm, szerokość: 30 cm, długość: 502 cm, elementy konstrukcyjne: słupy nośne- drewno klejone, podesty: sklejka antypoślizgowa, elementy ozdobne: płyta HDPE, kolory: drewno naturalne, elementy ze sklejki, metalowe, plastikowe i mocujące- RAL 7045, dolna część kładki o długości 90 cm od miejsca styku z podłożem w kolorze RAL 1033 AUTORSKA PRACOWNIA JERZY WOWCZAK AUTORSKA PRACOWNIA JWMS sp. z o. o. RYSUNEK Mała architektura OZNACZENIE 3

5 RÓWNOWAŻNIA DUŻA wysokość: 51 cm, szerokość: 41 cm, długość: 300 cm, elementy konstrukcyjne: słupy nośne o profilu 80x80 mm, stal malowana proszkowo, śruby: zabezpieczone w plastikowych osłonach, podest: sklejka antypoślizgowa, elementy ozdobne: płyta HDPE, listewki poprzeczne są niedozwolone, kolory: elementy ze sklejki, metalowe, plastikowe i mocujące- RAL 7045, dolna część równoważni o długości 90 cm od miejsca oparcia na ziemi w kolorze RAL 1033, huśtawka musi, po położeniu obciążenia 1 kg w połowie odległości pomiędzy jej osią i końcem, opaść na ziemię w ciągu 2-3 sek. AUTORSKA PRACOWNIA JERZY WOWCZAK AUTORSKA PRACOWNIA JWMS sp. z o. o. RYSUNEK Mała architektura OZNACZENIE 4

6 RÓWNOWAŻNIA MAŁA wysokość: 21 cm, szerokość: 51 cm, długość: 140 cm, elementy konstrukcyjne: słupy nośne o profilu 80x80 mm, stal malowana proszkowo, śruby: zabezpieczone w plastikowych osłonach, podest: sklejka antypoślizgowa, elementy ozdobne: płyta HDPE, listewki poprzeczne są niedozwolone, kolory: elementy ze sklejki, metalowe, plastikowe i mocujące- RAL 7045, dolna część równoważni o długości 90 cm od miejsca oparcia na ziemi w kolorze RAL 1033, huśtawka musi, po położeniu obciążenia 1 kg w połowie odległości pomiędzy jej osią i końcem, opaść na ziemię w ciągu 2-3 sek. AUTORSKA PRACOWNIA JERZY WOWCZAK AUTORSKA PRACOWNIA JWMS sp. z o. o. RYSUNEK Mała architektura OZNACZENIE 5

7 PALISADA wysokość: 111 cm, szerokość: 91 cm, długość: 320 cm, elementy konstrukcyjne: słupy nośne o profilu 80x80 mm, stal malowana proszkowo, podesty: sklejka antypoślizgowa, elementy ozdobne: płyta HDPE, kolory: elementy ze sklejki, metalowe, plastikowe i mocujące- RAL 7045, dolna część kładki o długości 106 cm od miejsca styku z podłożem w kolorze RAL 1033 AUTORSKA PRACOWNIA JERZY WOWCZAK AUTORSKA PRACOWNIA JWMS sp. z o. o. RYSUNEK Mała architektura OZNACZENIE 6

8 SLALOM Wysokość: 100 cm, Średnica: 6 cm, elementy konstrukcyjne: słupy stalowe o profilu okrągłym Ø60 mm, stal malowana proszkowo, kolory: elementy plastikowe i mocujące- RAL 7045, słupy stalowe RAL słupków AUTORSKA PRACOWNIA JERZY WOWCZAK AUTORSKA PRACOWNIA JWMS sp. z o. o. RYSUNEK Mała architektura OZNACZENIE 7

9 TUNEL DUŻY wysokość: 140 cm, szerokość: 86 cm, długość: 151 cm, elementy konstrukcyjne: słupy nośne o profilu 80x80 mm, stal malowana proszkowo, rura: tworzywo HDPE, spód tunelu na wysokości podłoża, ścianki: płyta HDPE elementy ozdobne: płyta HDPE, kolory: elementy ze sklejki, metalowe, plastikowe i mocujące- RAL 7045, do akceptacji z projektantem AUTORSKA PRACOWNIA JERZY WOWCZAK AUTORSKA PRACOWNIA JWMS sp. z o. o. RYSUNEK Mała architektura OZNACZENIE 8

10 TUNEL MAŁY wysokość: 88 cm, szerokość: 94 cm, długość: 100 cm elementy konstrukcyjne: słupy nośne o profilu 80x80 mm, stal malowana proszkowo śruby: zabezpieczone w plastikowych osłonach kotwienie: zagłębione 60 cm w gruncie, częściowo betonowane na płaskim terenie rura: tworzywo HDPE, spód tunelu na wysokości podłoża, ścianki: płyta HDPE elementy ozdobne: płyta HDPE, kolory: elementy ze sklejki, metalowe, plastikowe i mocujące- RAL 7045, do akceptacji z projektantem AUTORSKA PRACOWNIA JERZY WOWCZAK AUTORSKA PRACOWNIA JWMS sp. z o. o. RYSUNEK Mała architektura OZNACZENIE 9

11 KOŁO wysokość: 182 cm, szerokość: 9 cm, długość: 140 cm, elementy konstrukcyjne: słupy nośne- drewno klejone o profilu 90x90 mm płyta HDPE, kolory: drewno naturalne, elementy mocujące- RAL 7045, koło ze sklejki w kolorze RAL 1033 AUTORSKA PRACOWNIA JERZY WOWCZAK AUTORSKA PRACOWNIA JWMS sp. z o. o. RYSUNEK Mała architektura OZNACZENIE 10

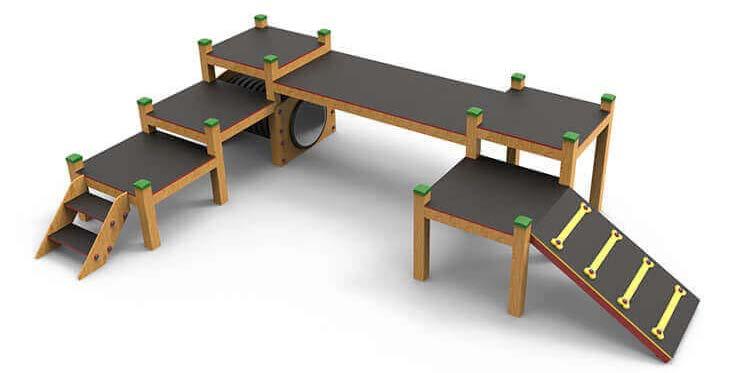

12 POZIOMOW PLATFORMA Z TUNELEM wysokość: 111 cm, szerokość: 310 cm, długość: 492 cm, elementy konstrukcyjne: słupy nośne- drewno klejone oraz stal malowana proszkowo, śruby: zabezpieczone w plastikowych osłonach, podesty: sklejka antypoślizgowa, elementy ozdobne: płyta HDPE, rura: tworzywo HDPE, spód tunelu na wysokości podłoża, kolory: drewno naturalne, elementy ze sklejki, metalowe, plastikowe i mocujące- RAL 7045, dolna część kładki o długości 90 cm od miejsca styku z podłożem w kolorze RAL 1033 AUTORSKA PRACOWNIA JERZY WOWCZAK AUTORSKA PRACOWNIA JWMS sp. z o. o. RYSUNEK Mała architektura OZNACZENIE 11
