Roboty budowlane zwi zane z termomodernizacj budynków biurowo-usługowych przy ul. Brze nej 3 w Łodzi - cz instalacyjna Budynek nr 3

Transkrypt

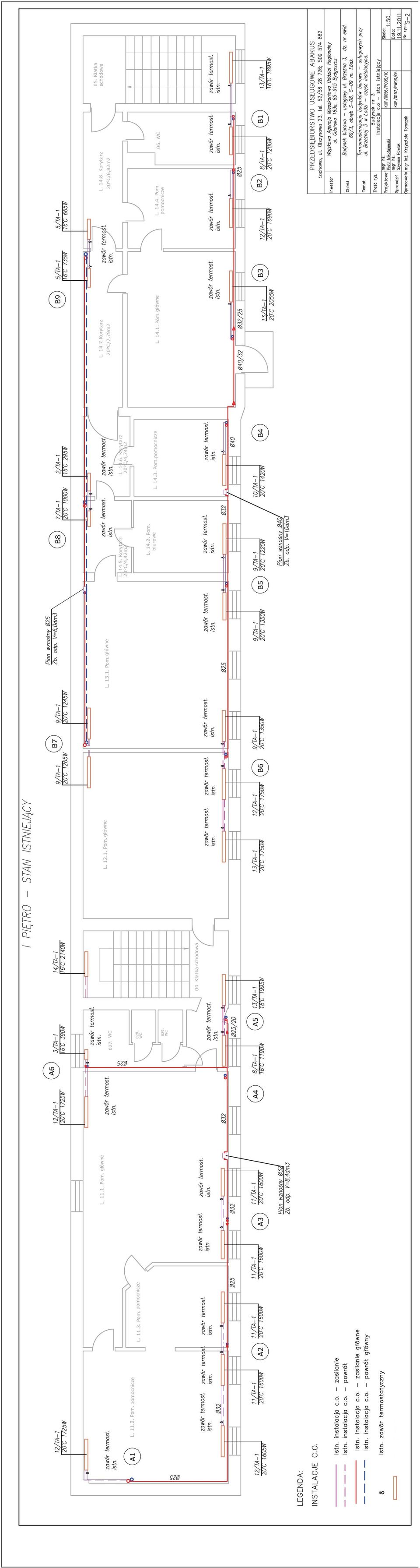

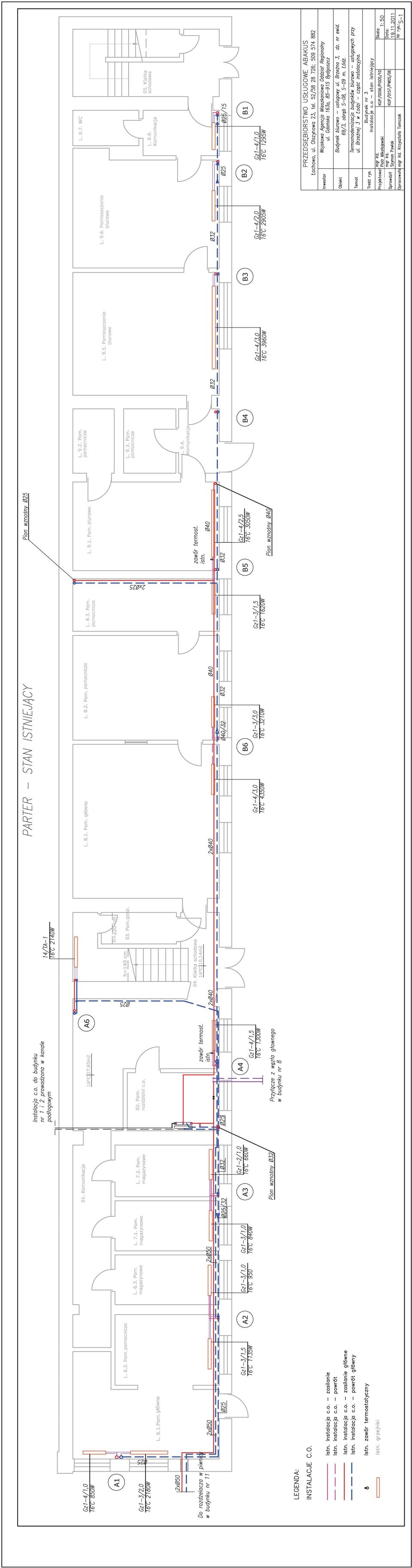

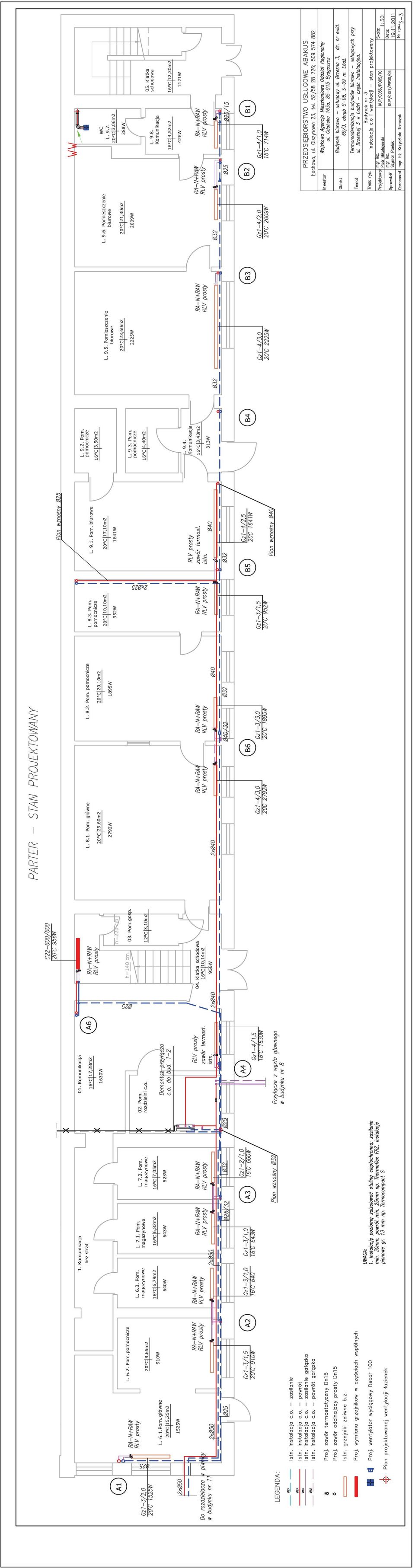

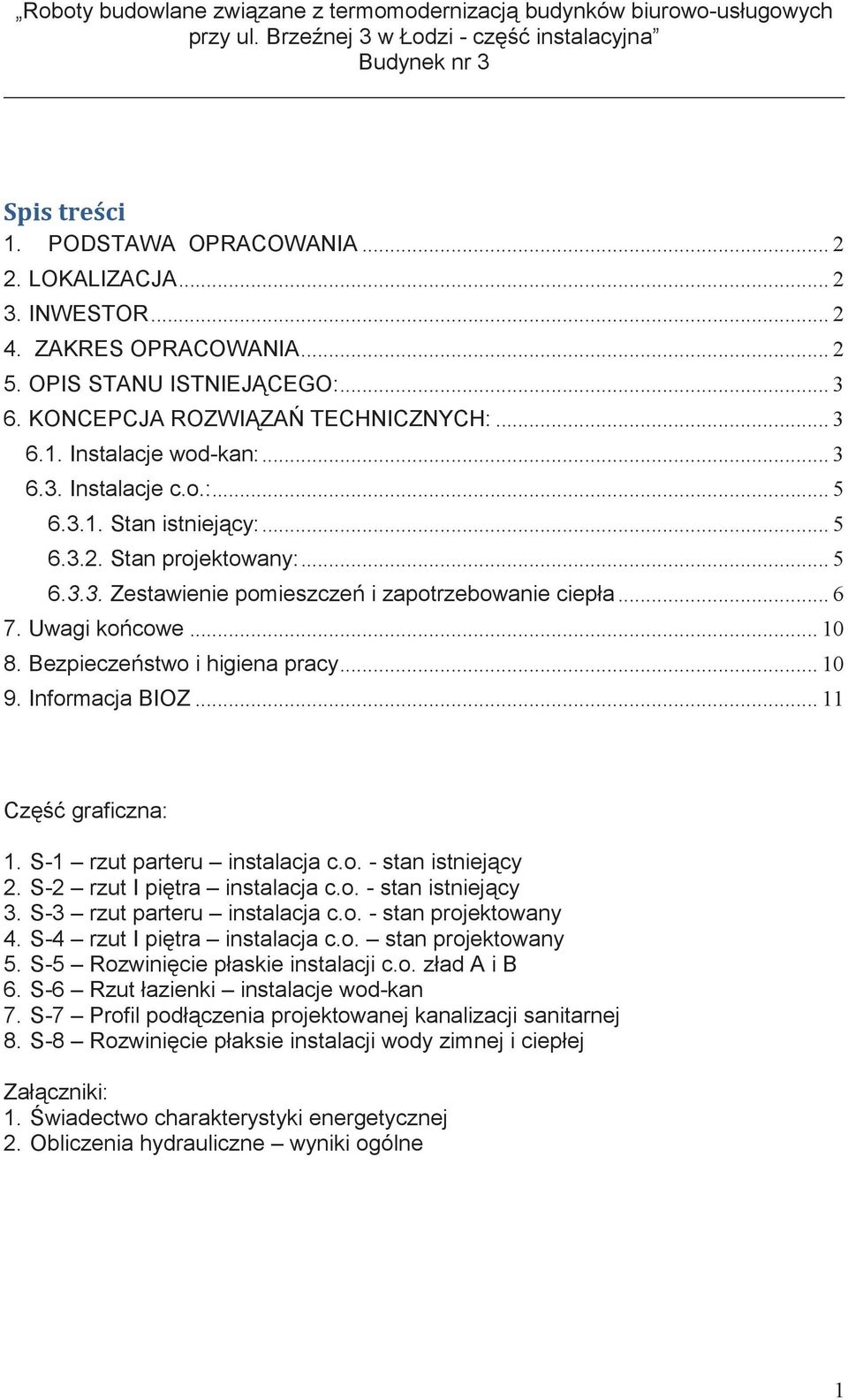

1 1. PODSTAWA OPRACOWANIA LOKALIZACJA INWESTOR ZAKRES OPRACOWANIA OPIS STANU ISTNIEJ CEGO: KONCEPCJA ROZWI ZA TECHNICZNYCH: Instalacje wod-kan: Instalacje c.o.: Stan istniej cy: Stan projektowany: Zestawienie pomieszcze i zapotrzebowanie ciepła Uwagi ko cowe Bezpiecze stwo i higiena pracy Informacja BIOZ Cz graficzna: 1. S-1 rzut parteru instalacja c.o. - stan istniej cy 2. S-2 rzut I pi tra instalacja c.o. - stan istniej cy 3. S-3 rzut parteru instalacja c.o. - stan projektowany 4. S-4 rzut I pi tra instalacja c.o. stan projektowany 5. S-5 Rozwini cie płaskie instalacji c.o. zład A i B 6. S-6 Rzut łazienki instalacje wod-kan 7. S-7 Profil podł czenia projektowanej kanalizacji sanitarnej 8. S-8 Rozwini cie płaksie instalacji wody zimnej i ciepłej Zał czniki: 1. wiadectwo charakterystyki energetycznej 2. Obliczenia hydrauliczne wyniki ogólne 1

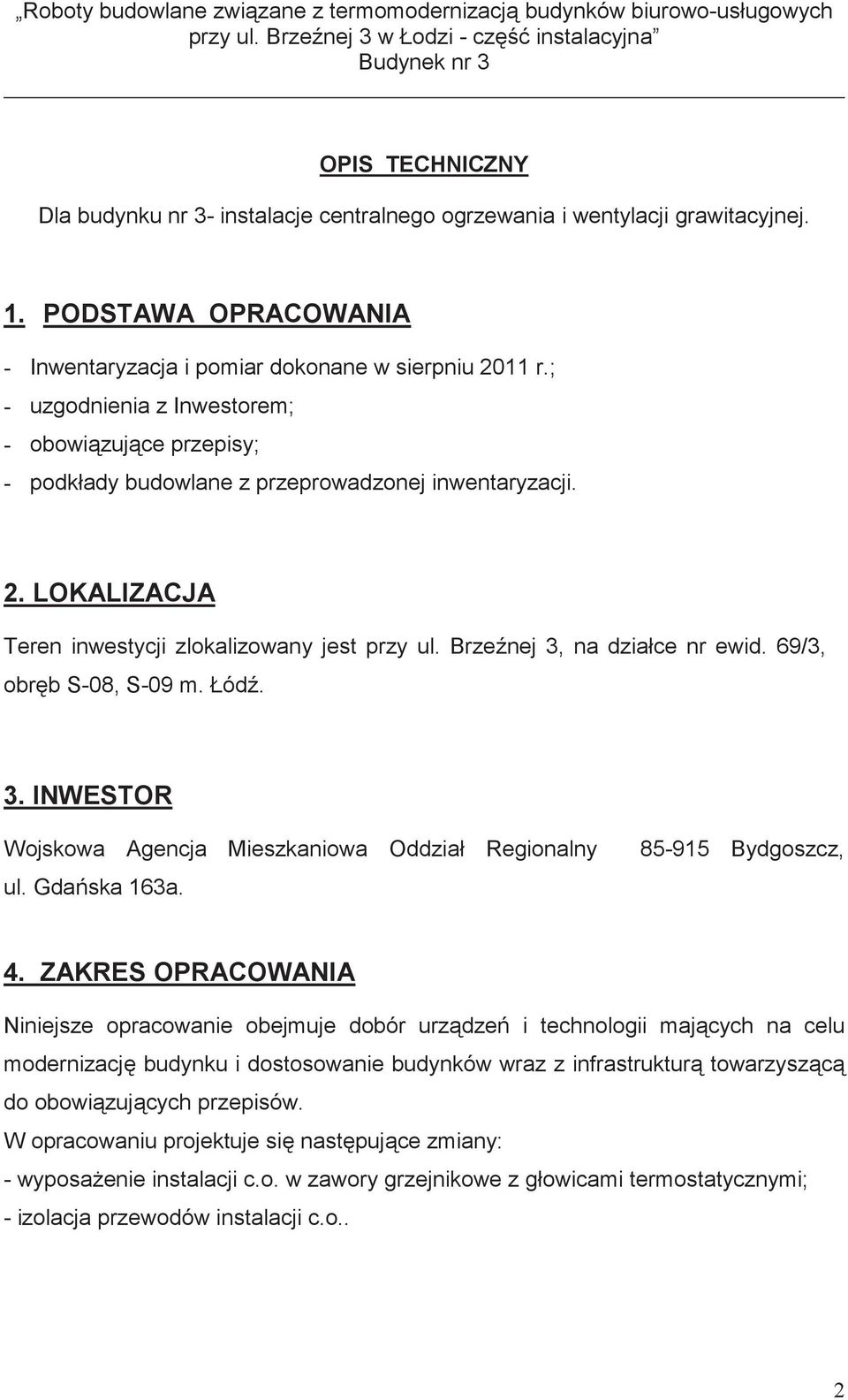

2 OPIS TECHNICZNY Dla budynku nr 3- instalacje centralnego ogrzewania i wentylacji grawitacyjnej. 1. PODSTAWA OPRACOWANIA - Inwentaryzacja i pomiar dokonane w sierpniu 2011 r.; - uzgodnienia z Inwestorem; - obowi zuj ce przepisy; - podkłady budowlane z przeprowadzonej inwentaryzacji. 2. LOKALIZACJA Teren inwestycji zlokalizowany jest przy ul. Brze nej 3, na działce nr ewid. 69/3, obr b S-08, S-09 m. Łód. 3. INWESTOR Wojskowa Agencja Mieszkaniowa Oddział Regionalny ul. Gda ska 163a Bydgoszcz, 4. ZAKRES OPRACOWANIA Niniejsze opracowanie obejmuje dobór urz dze i technologii maj cych na celu modernizacj budynku i dostosowanie budynków wraz z infrastruktur towarzysz c do obowi zuj cych przepisów. W opracowaniu projektuje si nast puj ce zmiany: - wyposa enie instalacji c.o. w zawory grzejnikowe z głowicami termostatycznymi; - izolacja przewodów instalacji c.o.. 2

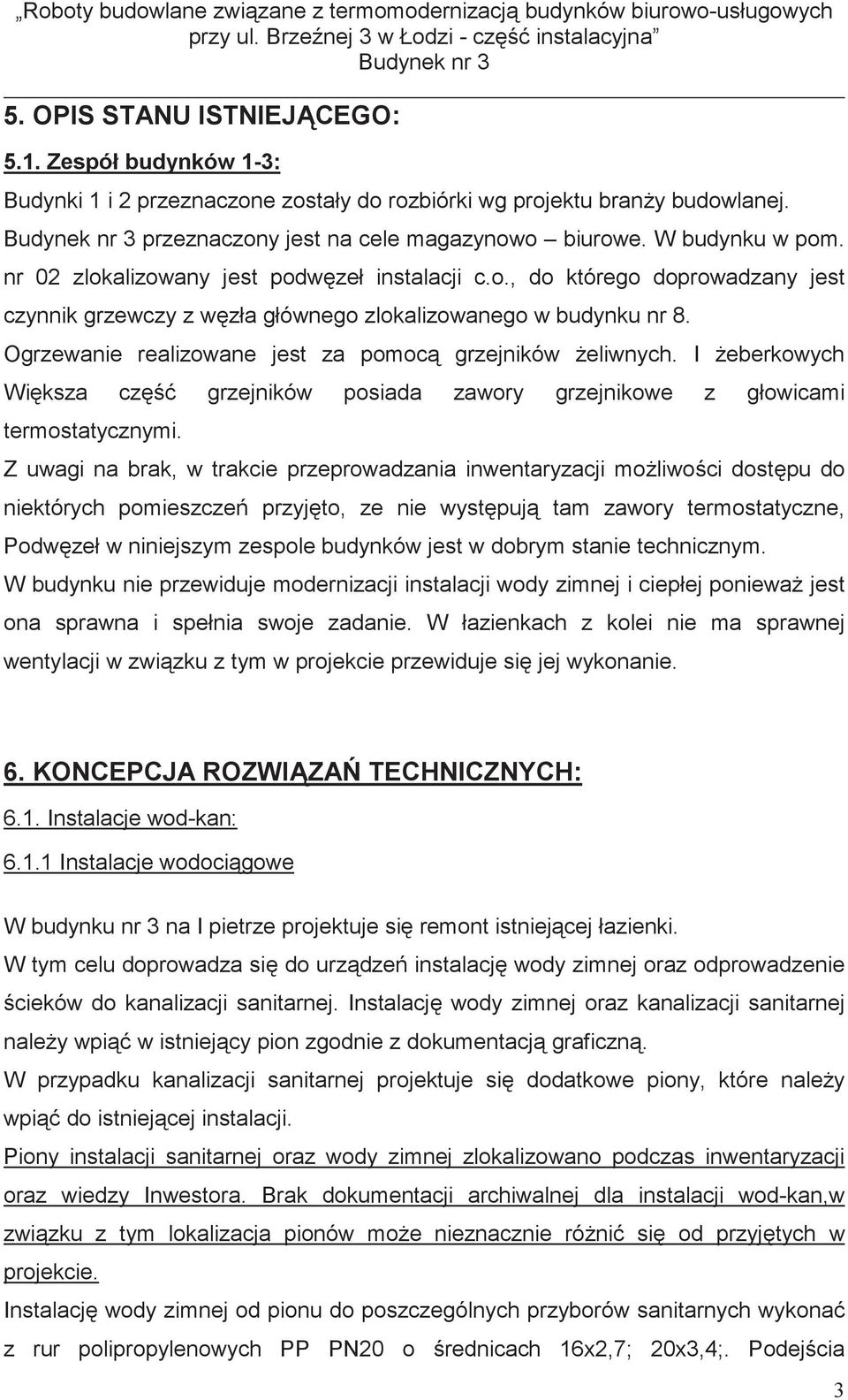

3 5. OPIS STANU ISTNIEJ CEGO: 5.1. Zespół budynków 1-3: Budynki 1 i 2 przeznaczone zostały do rozbiórki wg projektu bran y budowlanej. przeznaczony jest na cele magazynowo biurowe. W budynku w pom. nr 02 zlokalizowany jest podw zeł instalacji c.o., do którego doprowadzany jest czynnik grzewczy z w zła głównego zlokalizowanego w budynku nr 8. Ogrzewanie realizowane jest za pomoc grzejników eliwnych. I eberkowych Wi ksza cz grzejników posiada zawory grzejnikowe z głowicami termostatycznymi. Z uwagi na brak, w trakcie przeprowadzania inwentaryzacji mo liwo ci dost pu do niektórych pomieszcze przyj to, ze nie wyst puj tam zawory termostatyczne, Podw zeł w niniejszym zespole budynków jest w dobrym stanie technicznym. W budynku nie przewiduje modernizacji instalacji wody zimnej i ciepłej poniewa jest ona sprawna i spełnia swoje zadanie. W łazienkach z kolei nie ma sprawnej wentylacji w zwi zku z tym w projekcie przewiduje si jej wykonanie. 6. KONCEPCJA ROZWI ZA TECHNICZNYCH: 6.1. Instalacje wod-kan: Instalacje wodoci gowe W budynku nr 3 na I pietrze projektuje si remont istniej cej łazienki. W tym celu doprowadza si do urz dze instalacj wody zimnej oraz odprowadzenie cieków do kanalizacji sanitarnej. Instalacj wody zimnej oraz kanalizacji sanitarnej nale y wpi w istniej cy pion zgodnie z dokumentacj graficzn. W przypadku kanalizacji sanitarnej projektuje si dodatkowe piony, które nale y wpi do istniej cej instalacji. Piony instalacji sanitarnej oraz wody zimnej zlokalizowano podczas inwentaryzacji oraz wiedzy Inwestora. Brak dokumentacji archiwalnej dla instalacji wod-kan,w zwi zku z tym lokalizacja pionów mo e nieznacznie ró ni si od przyj tych w projekcie. Instalacj wody zimnej od pionu do poszczególnych przyborów sanitarnych wykona z rur polipropylenowych PP PN20 o rednicach 16x2,7; 20x3,4;. Podej cia 3

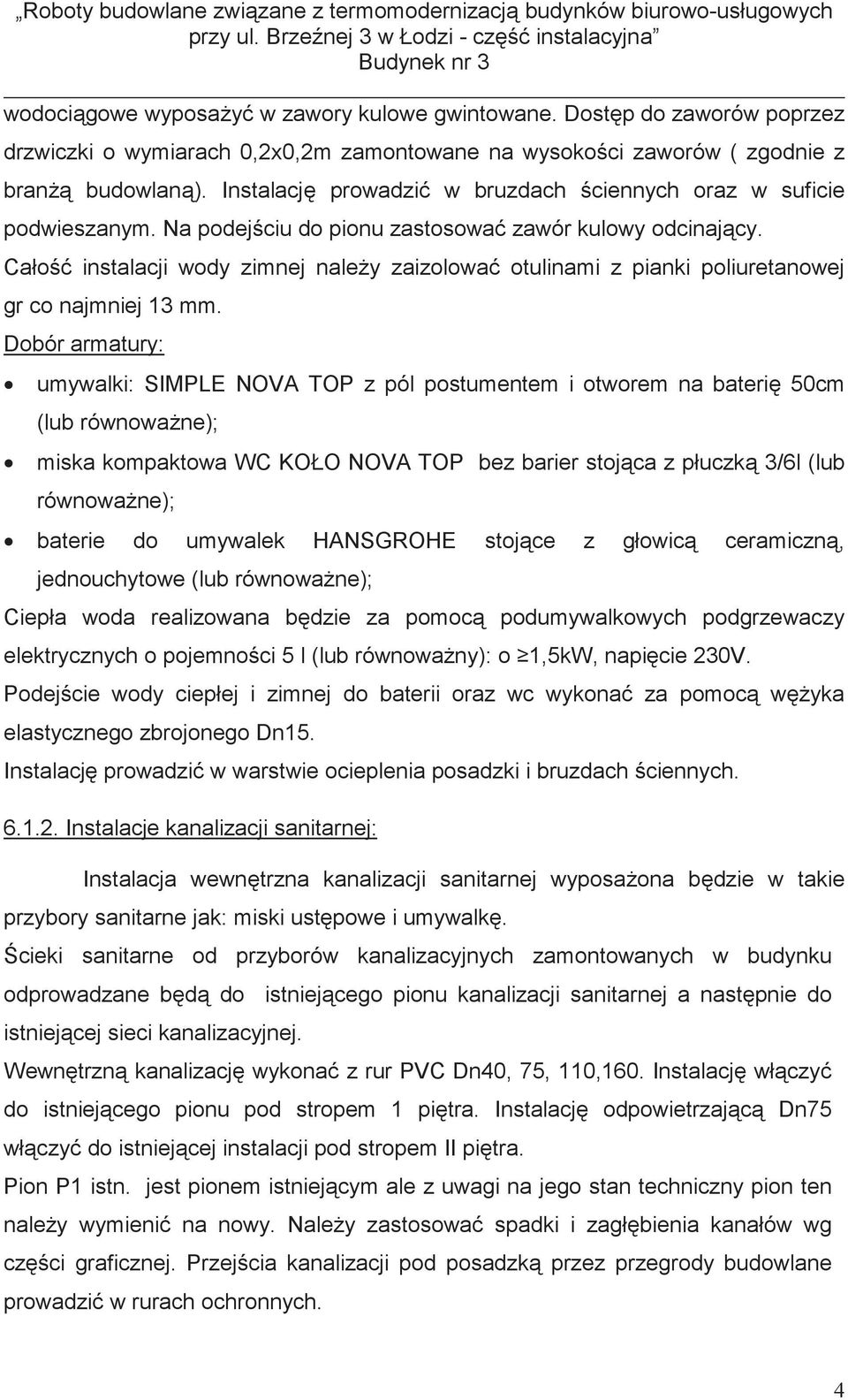

4 wodoci gowe wyposa y w zawory kulowe gwintowane. Dost p do zaworów poprzez drzwiczki o wymiarach 0,2x0,2m zamontowane na wysoko ci zaworów ( zgodnie z bran budowlan ). Instalacj prowadzi w bruzdach ciennych oraz w suficie podwieszanym. Na podej ciu do pionu zastosowa zawór kulowy odcinaj cy. Cało instalacji wody zimnej nale y zaizolowa otulinami z pianki poliuretanowej gr co najmniej 13 mm. Dobór armatury: umywalki: SIMPLE NOVA TOP z pól postumentem i otworem na bateri 50cm (lub równowa ne); miska kompaktowa WC KOŁO NOVA TOP bez barier stoj ca z płuczk 3/6l (lub równowa ne); baterie do umywalek HANSGROHE stoj ce z głowic ceramiczn, jednouchytowe (lub równowa ne); Ciepła woda realizowana b dzie za pomoc podumywalkowych podgrzewaczy elektrycznych o pojemno ci 5 l (lub równowa ny): o 1,5kW, napi cie 230V. Podej cie wody ciepłej i zimnej do baterii oraz wc wykona za pomoc w yka elastycznego zbrojonego Dn15. Instalacj prowadzi w warstwie ocieplenia posadzki i bruzdach ciennych Instalacje kanalizacji sanitarnej: Instalacja wewn trzna kanalizacji sanitarnej wyposa ona b dzie w takie przybory sanitarne jak: miski ust powe i umywalk. cieki sanitarne od przyborów kanalizacyjnych zamontowanych w budynku odprowadzane b d do istniej cego pionu kanalizacji sanitarnej a nast pnie do istniej cej sieci kanalizacyjnej. Wewn trzn kanalizacj wykona z rur PVC Dn40, 75, 110,160. Instalacj wł czy do istniej cego pionu pod stropem 1 pi tra. Instalacj odpowietrzaj c Dn75 wł czy do istniej cej instalacji pod stropem II pi tra. Pion P1 istn. jest pionem istniej cym ale z uwagi na jego stan techniczny pion ten nale y wymieni na nowy. Nale y zastosowa spadki i zagł bienia kanałów wg cz ci graficznej. Przej cia kanalizacji pod posadzk przez przegrody budowlane prowadzi w rurach ochronnych. 4

5 Piony kanalizacyjne musz by bezwzgl dnie zabudowane. Wszystkie podej cia pod syfony wykona w bruzdach lub obudowa. Wszystkie urz dzenia instalacji kanalizacyjnej musz by wyposa one w syfon. Do pionów nale y podł czy podej cia do poszczególnych przyborów sanitarnych oraz odprowadze z poziomów. U podstawy pionów zamontowa czyszczaki. Wysoko ustawienia oraz odległo ci przyborów od cian przyj to na podstawie normy PN / B rednice przewodów dobrano na podstawie normy PN-EN Wszystkie poziome przewody nale y prowadzi z odpowiednimi spadkami. Po wykonaniu instalacj nale y podda próbie szczelno ci Instalacje c.o.: Stan istniej cy: Obecnie instalacja c.o. dla zespołu budynków doprowadzana jest z w zła głównego znajduj cego si w głównym budynku biurowym. Ciepło wytwarzane w w le doprowadza czynnik grzewczy do podw zła w zespole budynków 1-3 znajduj cego si na parterze oraz do podw zła w zespole budynków znajduj cego si w piwnicy. Instalacja pracuje obecnie na parametrach 90/70 0 C. Zarówno w zeł jak i podw zły zostały we wcze niejszych latach wyremontowane i spełniaj warunki u ytkowania. W przedmiotowych budynkach zamontowane s grzejniki stalowe eberkowe, oraz wykonane z rur stalowych o ebrowanych 1, 2 i 3 rz dowych. Grzejniki cz ciowo wyposa one zostały w armatur odcinaj co regulacyjn z głowicami termostatycznymi. Instalacja centralnego ogrzewania w adnym z budynków nie jest izolowana poza w zeł cieplnym i podw złami Stan projektowany: W przedmiotowym budynku projektuje si modernizacj instalacji c.o. poprzez uzupełnienie brakuj cych zaworów z głowicami termostatycznymi oraz poprzez jej ocieplenie. W zwi zku z modernizacj obiektu zmieniło si jego obci enie cieplne i tym samym kilka grzejników jest znacznie przewymiarowanych. Obecnie Inwestor nie decyduje si na wymian wszystkich grzejników, ale w zwi zku ze zbyt mał temperatur 5

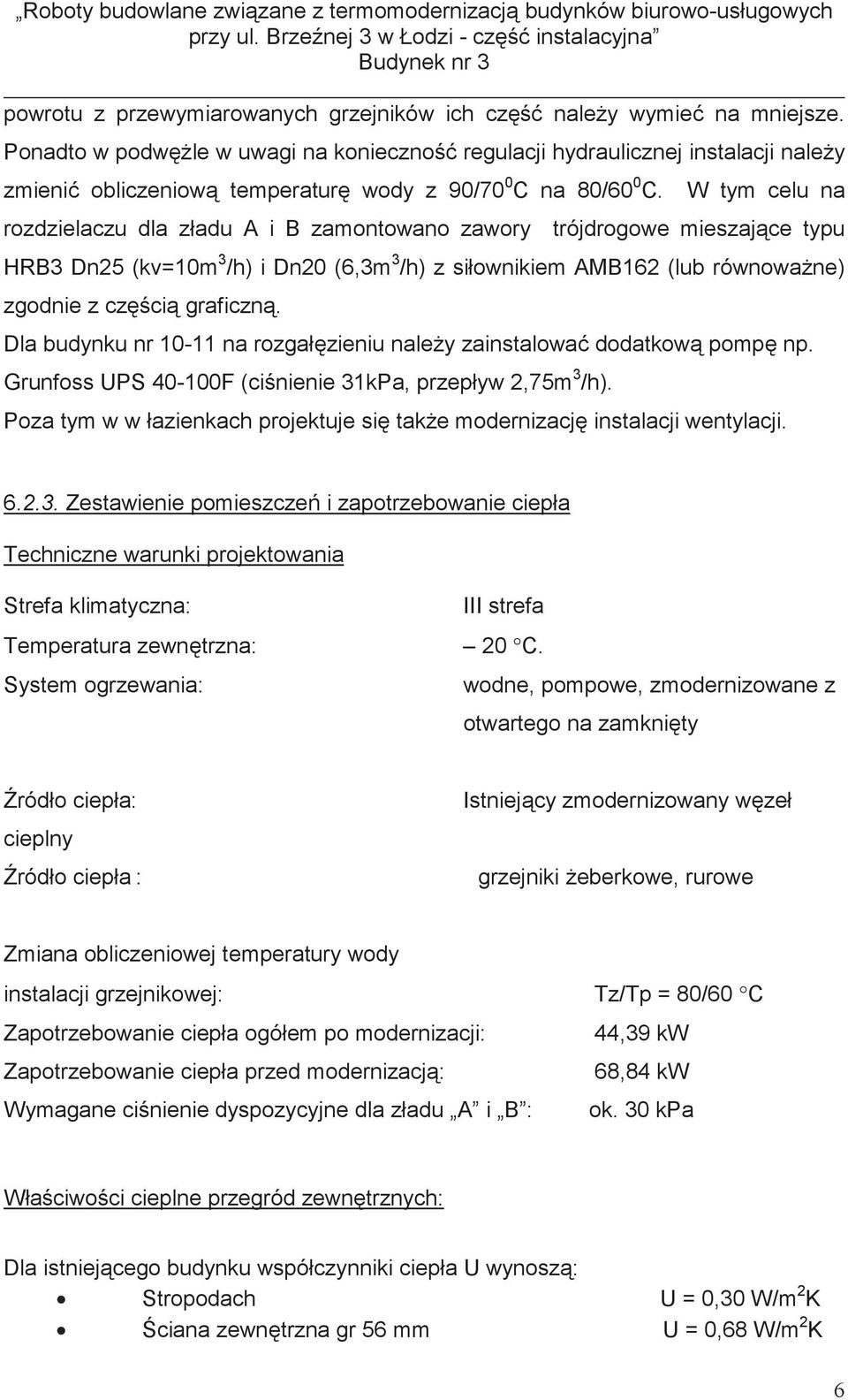

6 powrotu z przewymiarowanych grzejników ich cz nale y wymie na mniejsze. Ponadto w podw le w uwagi na konieczno regulacji hydraulicznej instalacji nale y zmieni obliczeniow temperatur wody z 90/70 0 C na 80/60 0 C. W tym celu na rozdzielaczu dla zładu A i B zamontowano zawory trójdrogowe mieszaj ce typu HRB3 Dn25 (kv=10m 3 /h) i Dn20 (6,3m 3 /h) z siłownikiem AMB162 (lub równowa ne) zgodnie z cz ci graficzn. Dla budynku nr na rozgał zieniu nale y zainstalowa dodatkow pomp np. Grunfoss UPS F (ci nienie 31kPa, przepływ 2,75m 3 /h). Poza tym w w łazienkach projektuje si tak e modernizacj instalacji wentylacji Zestawienie pomieszcze i zapotrzebowanie ciepła Techniczne warunki projektowania Strefa klimatyczna: Temperatura zewn trzna: System ogrzewania: III strefa 20 C. wodne, pompowe, zmodernizowane z otwartego na zamkni ty ródło ciepła: cieplny ródło ciepła : Istniej cy zmodernizowany w zeł grzejniki eberkowe, rurowe Zmiana obliczeniowej temperatury wody instalacji grzejnikowej: Tz/Tp = 80/60 C Zapotrzebowanie ciepła ogółem po modernizacji: 44,39 kw Zapotrzebowanie ciepła przed modernizacj : 68,84 kw Wymagane ci nienie dyspozycyjne dla zładu A i B : ok. 30 kpa Wła ciwo ci cieplne przegród zewn trznych: Dla istniej cego budynku współczynniki ciepła U wynosz : Stropodach U = 0,30 W/m 2 K ciana zewn trzna gr 56 mm U = 0,68 W/m 2 K 6

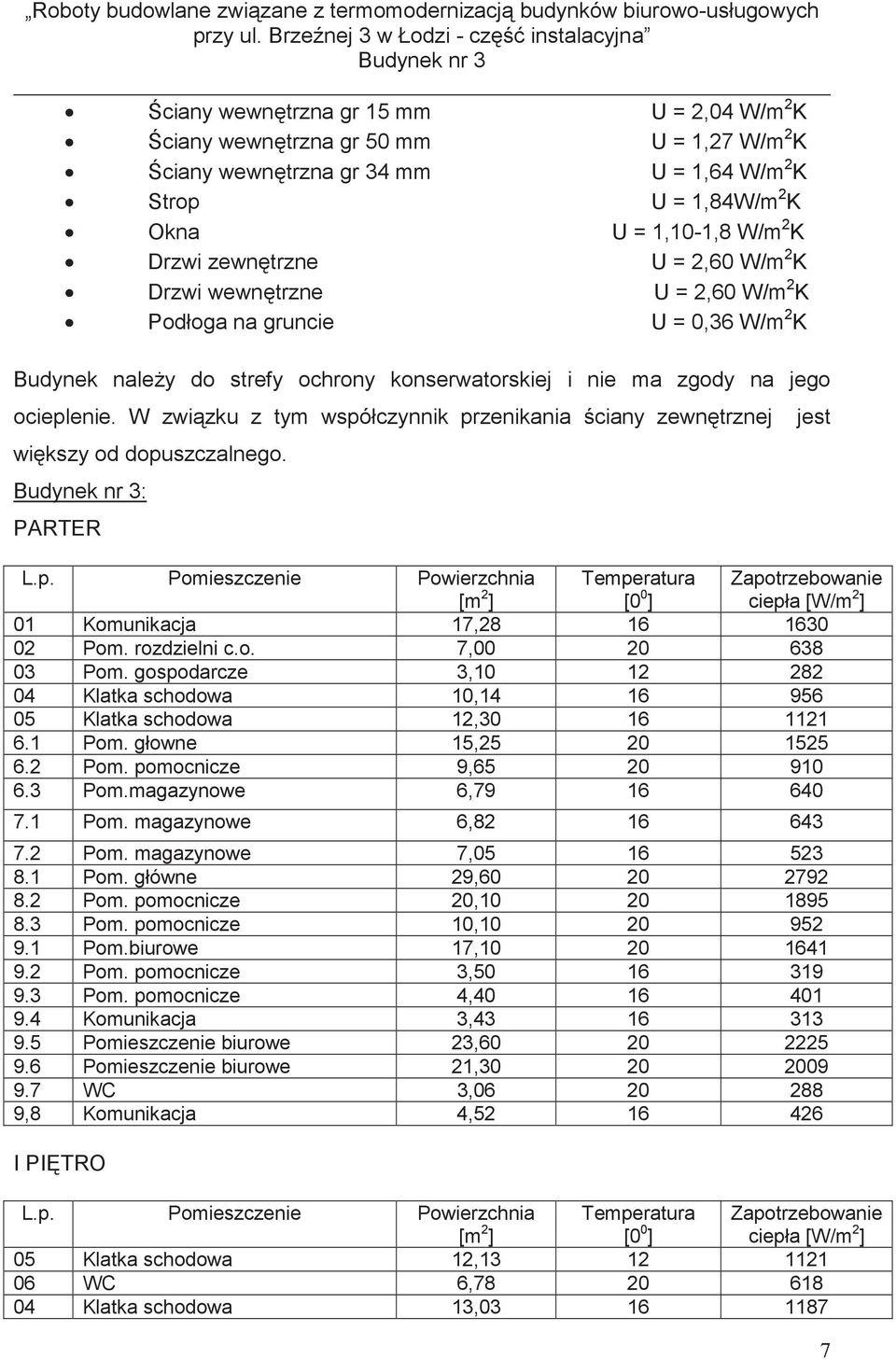

7 ciany wewn trzna gr 15 mm U = 2,04 W/m 2 K ciany wewn trzna gr 50 mm U = 1,27 W/m 2 K ciany wewn trzna gr 34 mm U = 1,64 W/m 2 K Strop U = 1,84W/m 2 K Okna U = 1,10-1,8 W/m 2 K Drzwi zewn trzne U = 2,60 W/m 2 K Drzwi wewn trzne U = 2,60 W/m 2 K Podłoga na gruncie U = 0,36 W/m 2 K Budynek nale y do strefy ochrony konserwatorskiej i nie ma zgody na jego ocieplenie. W zwi zku z tym współczynnik przenikania ciany zewn trznej wi kszy od dopuszczalnego. : PARTER L.p. Pomieszczenie Powierzchnia [m 2 ] Temperatura [0 0 ] Zapotrzebowanie ciepła [W/m 2 ] 01 Komunikacja 17, Pom. rozdzielni c.o. 7, Pom. gospodarcze 3, Klatka schodowa 10, Klatka schodowa 12, Pom. głowne 15, Pom. pomocnicze 9, Pom.magazynowe 6, Pom. magazynowe 6, Pom. magazynowe 7, Pom. główne 29, Pom. pomocnicze 20, Pom. pomocnicze 10, Pom.biurowe 17, Pom. pomocnicze 3, Pom. pomocnicze 4, Komunikacja 3, Pomieszczenie biurowe 23, Pomieszczenie biurowe 21, WC 3, ,8 Komunikacja 4, I PI TRO L.p. Pomieszczenie Powierzchnia [m 2 ] Temperatura [0 0 ] Zapotrzebowanie ciepła [W/m 2 ] 05 Klatka schodowa 12, WC 6, Klatka schodowa 13, jest 7

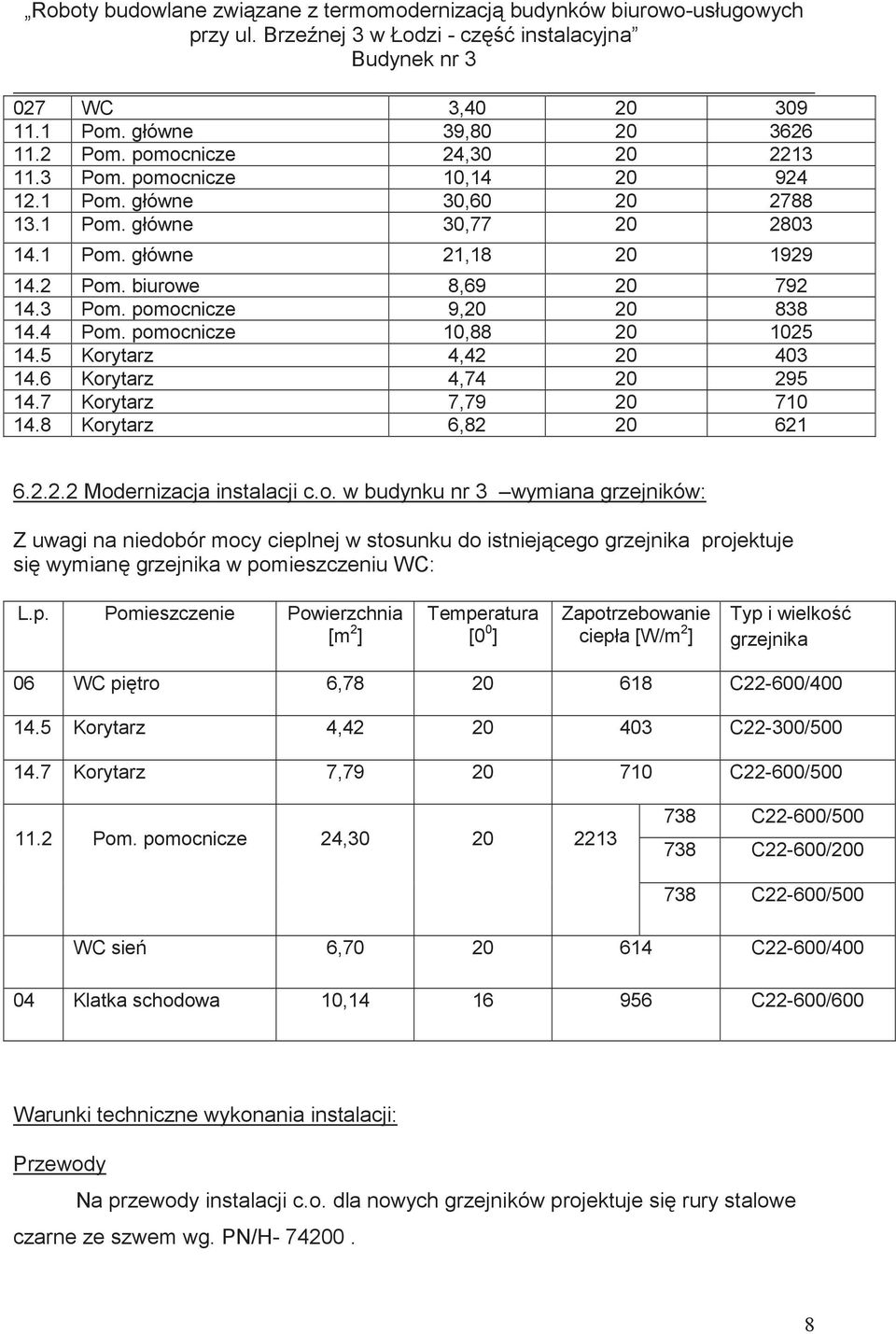

8 027 WC 3, Pom. główne 39, Pom. pomocnicze 24, Pom. pomocnicze 10, Pom. główne 30, Pom. główne 30, Pom. główne 21, Pom. biurowe 8, Pom. pomocnicze 9, Pom. pomocnicze 10, Korytarz 4, Korytarz 4, Korytarz 7, Korytarz 6, Modernizacja instalacji c.o. w budynku nr 3 wymiana grzejników: Z uwagi na niedobór mocy cieplnej w stosunku do istniej cego grzejnika projektuje si wymian grzejnika w pomieszczeniu WC: L.p. Pomieszczenie Powierzchnia [m 2 ] Temperatura [0 0 ] Zapotrzebowanie ciepła [W/m 2 ] Typ i wielko grzejnika 06 WC pi tro 6, C22-600/ Korytarz 4, C22-300/ Korytarz 7, C22-600/ Pom. pomocnicze 24, C22-600/ C22-600/ C22-600/500 WC sie 6, C22-600/ Klatka schodowa 10, C22-600/600 Warunki techniczne wykonania instalacji: Przewody Na przewody instalacji c.o. dla nowych grzejników projektuje si rury stalowe czarne ze szwem wg. PN/H

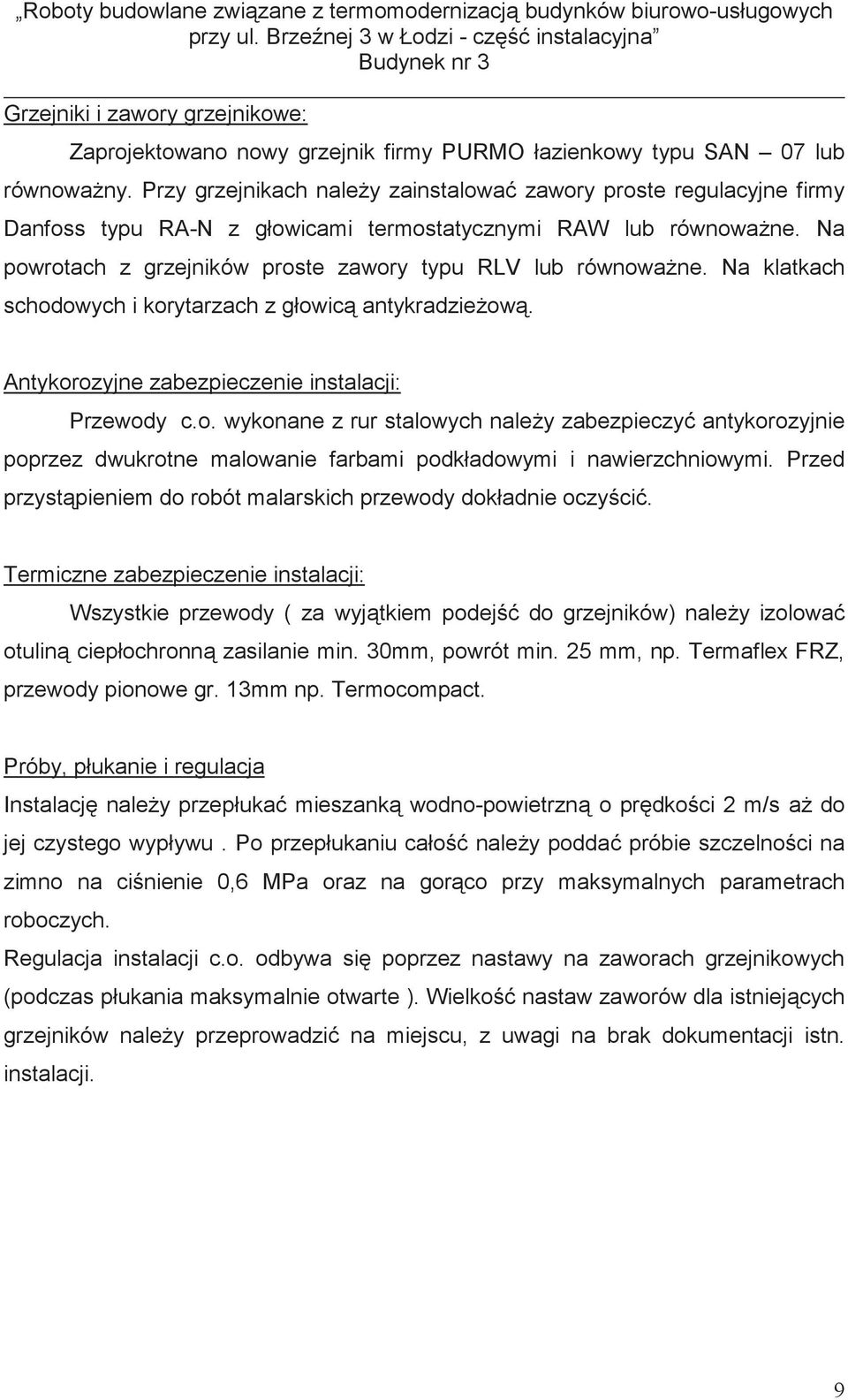

9 Grzejniki i zawory grzejnikowe: Zaprojektowano nowy grzejnik firmy PURMO łazienkowy typu SAN 07 lub równowa ny. Przy grzejnikach nale y zainstalowa zawory proste regulacyjne firmy Danfoss typu RA-N z głowicami termostatycznymi RAW lub równowa ne. Na powrotach z grzejników proste zawory typu RLV lub równowa ne. Na klatkach schodowych i korytarzach z głowic antykradzie ow. Antykorozyjne zabezpieczenie instalacji: Przewody c.o. wykonane z rur stalowych nale y zabezpieczy antykorozyjnie poprzez dwukrotne malowanie farbami podkładowymi i nawierzchniowymi. Przed przyst pieniem do robót malarskich przewody dokładnie oczy ci. Termiczne zabezpieczenie instalacji: Wszystkie przewody ( za wyj tkiem podej do grzejników) nale y izolowa otulin ciepłochronn zasilanie min. 30mm, powrót min. 25 mm, np. Termaflex FRZ, przewody pionowe gr. 13mm np. Termocompact. Próby, płukanie i regulacja Instalacj nale y przepłuka mieszank wodno-powietrzn o pr dko ci 2 m/s a do jej czystego wypływu. Po przepłukaniu cało nale y podda próbie szczelno ci na zimno na ci nienie 0,6 MPa oraz na gor co przy maksymalnych parametrach roboczych. Regulacja instalacji c.o. odbywa si poprzez nastawy na zaworach grzejnikowych (podczas płukania maksymalnie otwarte ). Wielko nastaw zaworów dla istniej cych grzejników nale y przeprowadzi na miejscu, z uwagi na brak dokumentacji istn. instalacji. 9

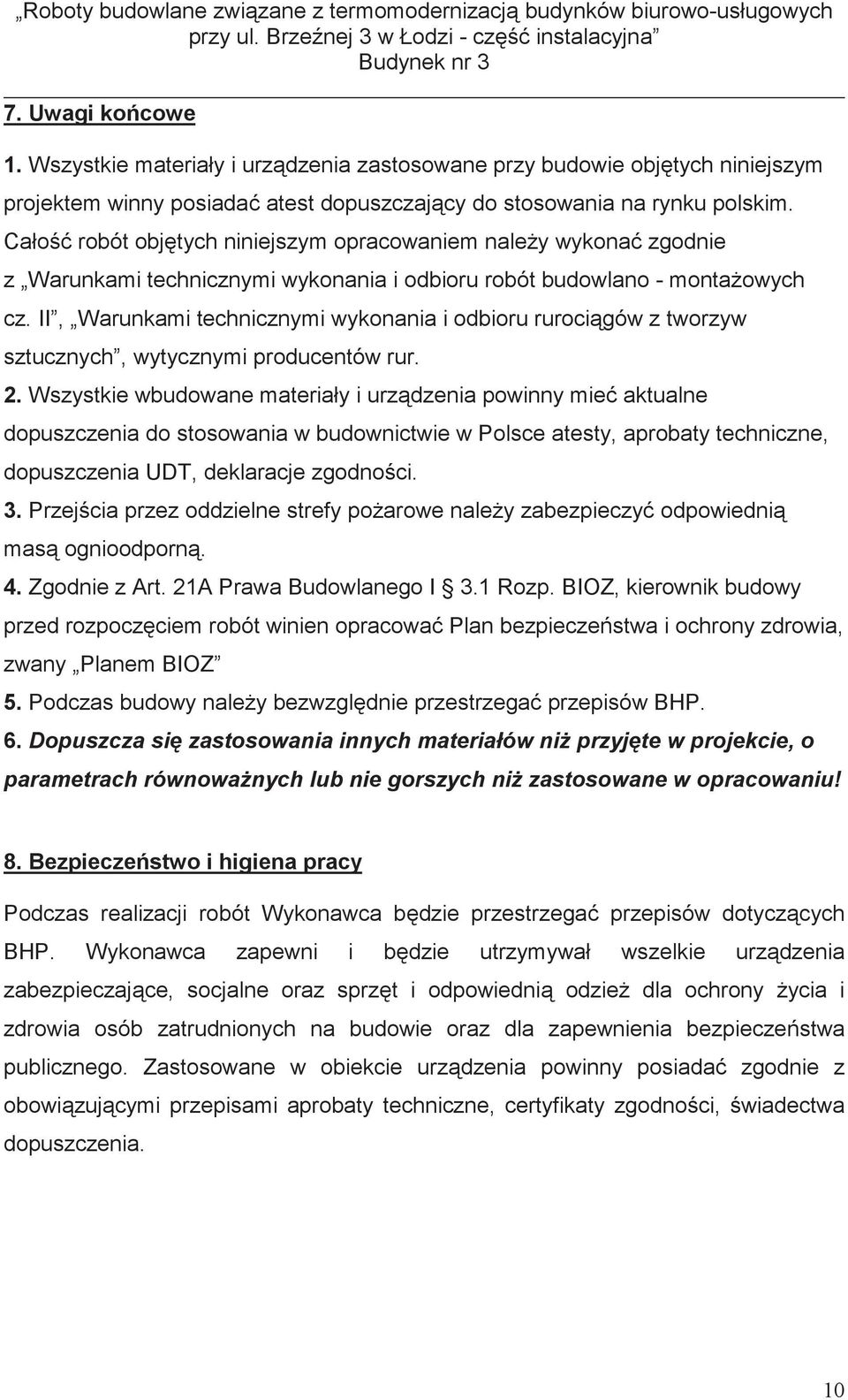

10 7. Uwagi ko cowe 1. Wszystkie materiały i urz dzenia zastosowane przy budowie obj tych niniejszym projektem winny posiada atest dopuszczaj cy do stosowania na rynku polskim. Cało robót obj tych niniejszym opracowaniem nale y wykona zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano - monta owych cz. II, Warunkami technicznymi wykonania i odbioru ruroci gów z tworzyw sztucznych, wytycznymi producentów rur. 2. Wszystkie wbudowane materiały i urz dzenia powinny mie aktualne dopuszczenia do stosowania w budownictwie w Polsce atesty, aprobaty techniczne, dopuszczenia UDT, deklaracje zgodno ci. 3. Przej cia przez oddzielne strefy po arowe nale y zabezpieczy odpowiedni mas ognioodporn. 4. Zgodnie z Art. 21A Prawa Budowlanego I 3.1 Rozp. BIOZ, kierownik budowy przed rozpocz ciem robót winien opracowa Plan bezpiecze stwa i ochrony zdrowia, zwany Planem BIOZ 5. Podczas budowy nale y bezwzgl dnie przestrzega przepisów BHP. 6. Dopuszcza si zastosowania innych materiałów ni przyj te w projekcie, o parametrach równowa nych lub nie gorszych ni zastosowane w opracowaniu! 8. Bezpiecze stwo i higiena pracy Podczas realizacji robót Wykonawca b dzie przestrzega przepisów dotycz cych BHP. Wykonawca zapewni i b dzie utrzymywał wszelkie urz dzenia zabezpieczaj ce, socjalne oraz sprz t i odpowiedni odzie dla ochrony ycia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpiecze stwa publicznego. Zastosowane w obiekcie urz dzenia powinny posiada zgodnie z obowi zuj cymi przepisami aprobaty techniczne, certyfikaty zgodno ci, wiadectwa dopuszczenia. 10

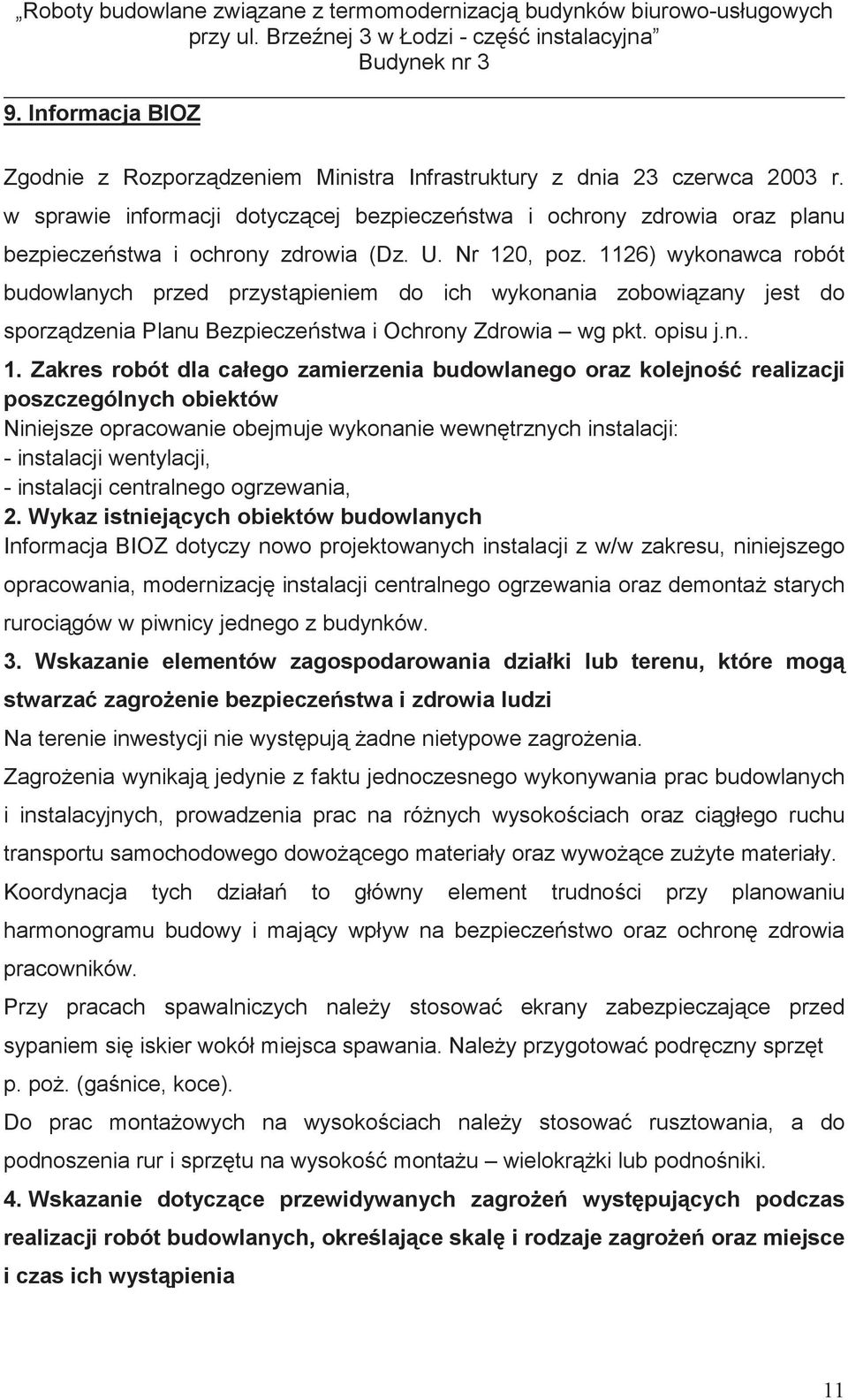

11 9. Informacja BIOZ Zgodnie z Rozporz dzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotycz cej bezpiecze stwa i ochrony zdrowia oraz planu bezpiecze stwa i ochrony zdrowia (Dz. U. Nr 120, poz. 1126) wykonawca robót budowlanych przed przyst pieniem do ich wykonania zobowi zany jest do sporz dzenia Planu Bezpiecze stwa i Ochrony Zdrowia wg pkt. opisu j.n.. 1. Zakres robót dla całego zamierzenia budowlanego oraz kolejno realizacji poszczególnych obiektów Niniejsze opracowanie obejmuje wykonanie wewn trznych instalacji: - instalacji wentylacji, - instalacji centralnego ogrzewania, 2. Wykaz istniej cych obiektów budowlanych Informacja BIOZ dotyczy nowo projektowanych instalacji z w/w zakresu, niniejszego opracowania, modernizacj instalacji centralnego ogrzewania oraz demonta starych ruroci gów w piwnicy jednego z budynków. 3. Wskazanie elementów zagospodarowania działki lub terenu, które mog stwarza zagro enie bezpiecze stwa i zdrowia ludzi Na terenie inwestycji nie wyst puj adne nietypowe zagro enia. Zagro enia wynikaj jedynie z faktu jednoczesnego wykonywania prac budowlanych i instalacyjnych, prowadzenia prac na ró nych wysoko ciach oraz ci głego ruchu transportu samochodowego dowo cego materiały oraz wywo ce zu yte materiały. Koordynacja tych działa to główny element trudno ci przy planowaniu harmonogramu budowy i maj cy wpływ na bezpiecze stwo oraz ochron zdrowia pracowników. Przy pracach spawalniczych nale y stosowa ekrany zabezpieczaj ce przed sypaniem si iskier wokół miejsca spawania. Nale y przygotowa podr czny sprz t p. po. (ga nice, koce). Do prac monta owych na wysoko ciach nale y stosowa rusztowania, a do podnoszenia rur i sprz tu na wysoko monta u wielokr ki lub podno niki. 4. Wskazanie dotycz ce przewidywanych zagro e wyst puj cych podczas realizacji robót budowlanych, okre laj ce skal i rodzaje zagro e oraz miejsce i czas ich wyst pienia 11

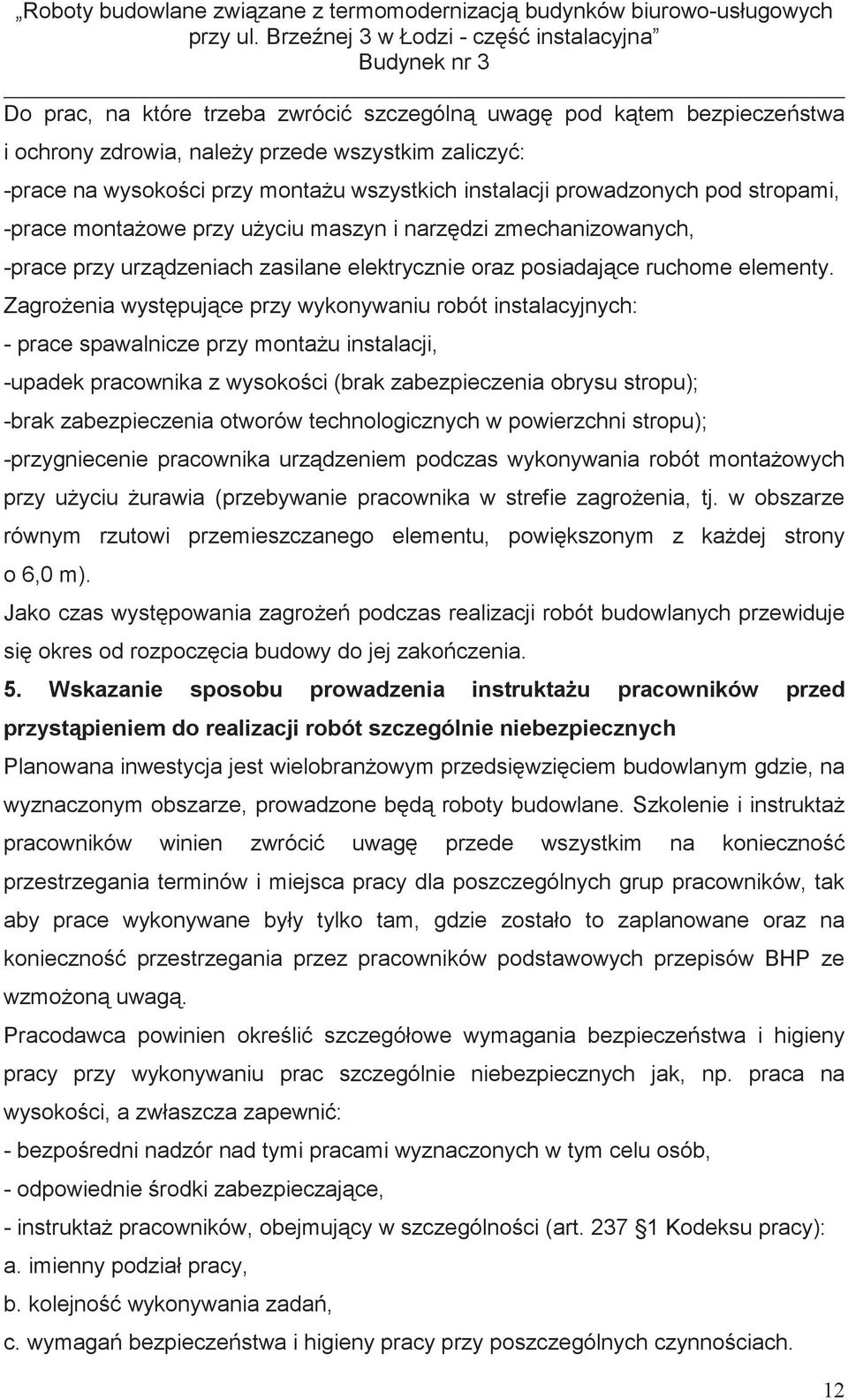

12 Do prac, na które trzeba zwróci szczególn uwag pod k tem bezpiecze stwa i ochrony zdrowia, nale y przede wszystkim zaliczy : -prace na wysoko ci przy monta u wszystkich instalacji prowadzonych pod stropami, -prace monta owe przy u yciu maszyn i narz dzi zmechanizowanych, -prace przy urz dzeniach zasilane elektrycznie oraz posiadaj ce ruchome elementy. Zagro enia wyst puj ce przy wykonywaniu robót instalacyjnych: - prace spawalnicze przy monta u instalacji, -upadek pracownika z wysoko ci (brak zabezpieczenia obrysu stropu); -brak zabezpieczenia otworów technologicznych w powierzchni stropu); -przygniecenie pracownika urz dzeniem podczas wykonywania robót monta owych przy u yciu urawia (przebywanie pracownika w strefie zagro enia, tj. w obszarze równym rzutowi przemieszczanego elementu, powi kszonym z ka dej strony o 6,0 m). Jako czas wyst powania zagro e podczas realizacji robót budowlanych przewiduje si okres od rozpocz cia budowy do jej zako czenia. 5. Wskazanie sposobu prowadzenia instrukta u pracowników przed przyst pieniem do realizacji robót szczególnie niebezpiecznych Planowana inwestycja jest wielobran owym przedsi wzi ciem budowlanym gdzie, na wyznaczonym obszarze, prowadzone b d roboty budowlane. Szkolenie i instrukta pracowników winien zwróci uwag przede wszystkim na konieczno przestrzegania terminów i miejsca pracy dla poszczególnych grup pracowników, tak aby prace wykonywane były tylko tam, gdzie zostało to zaplanowane oraz na konieczno przestrzegania przez pracowników podstawowych przepisów BHP ze wzmo on uwag. Pracodawca powinien okre li szczegółowe wymagania bezpiecze stwa i higieny pracy przy wykonywaniu prac szczególnie niebezpiecznych jak, np. praca na wysoko ci, a zwłaszcza zapewni : - bezpo redni nadzór nad tymi pracami wyznaczonych w tym celu osób, - odpowiednie rodki zabezpieczaj ce, - instrukta pracowników, obejmuj cy w szczególno ci (art Kodeksu pracy): a. imienny podział pracy, b. kolejno wykonywania zada, c. wymaga bezpiecze stwa i higieny pracy przy poszczególnych czynno ciach. 12

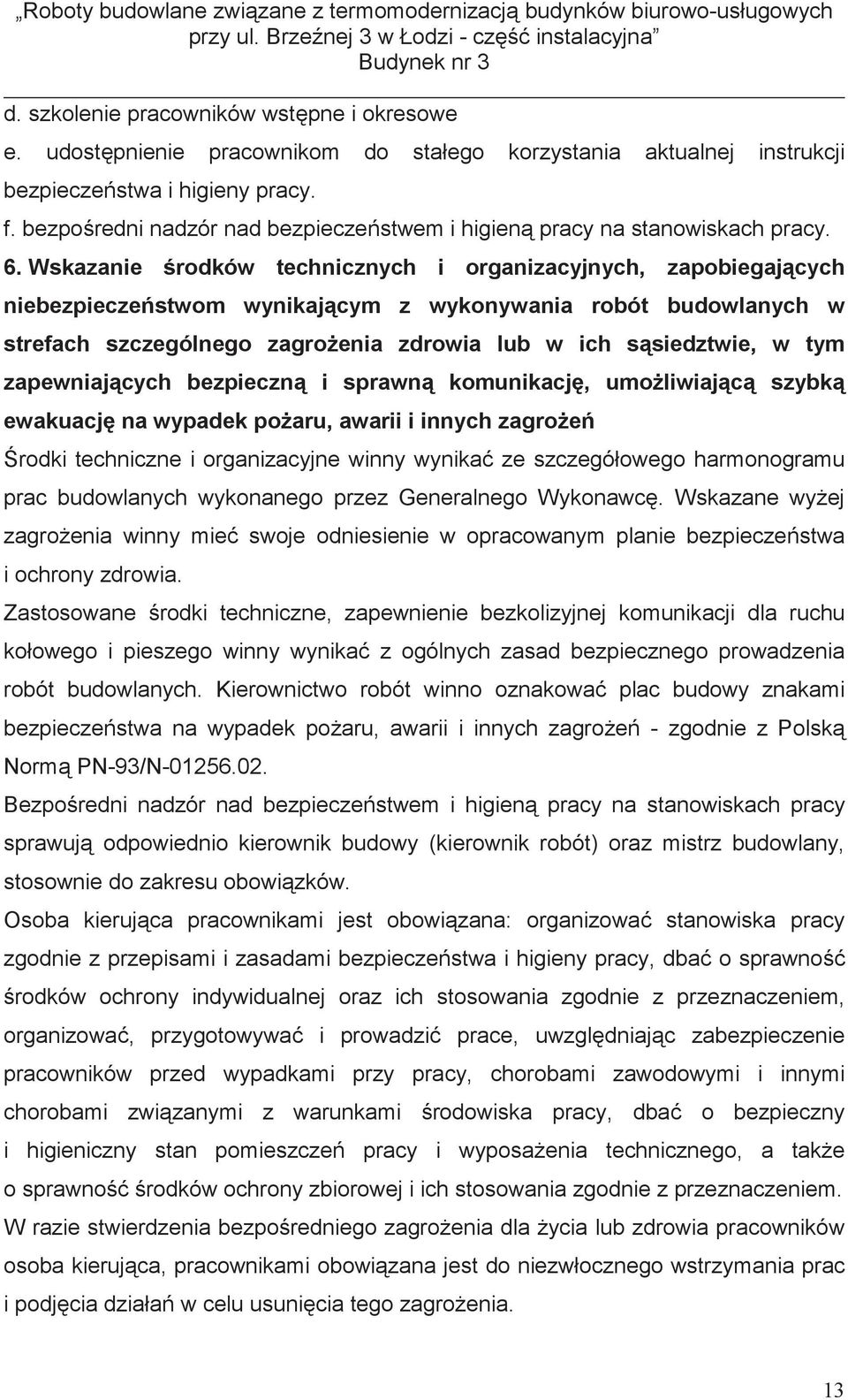

13 d. szkolenie pracowników wst pne i okresowe e. udost pnienie pracownikom do stałego korzystania aktualnej instrukcji bezpiecze stwa i higieny pracy. f. bezpo redni nadzór nad bezpiecze stwem i higien pracy na stanowiskach pracy. 6. Wskazanie rodków technicznych i organizacyjnych, zapobiegaj cych niebezpiecze stwom wynikaj cym z wykonywania robót budowlanych w strefach szczególnego zagro enia zdrowia lub w ich s siedztwie, w tym zapewniaj cych bezpieczn i sprawn komunikacj, umo liwiaj c szybk ewakuacj na wypadek po aru, awarii i innych zagro e rodki techniczne i organizacyjne winny wynika ze szczegółowego harmonogramu prac budowlanych wykonanego przez Generalnego Wykonawc. Wskazane wy ej zagro enia winny mie swoje odniesienie w opracowanym planie bezpiecze stwa i ochrony zdrowia. Zastosowane rodki techniczne, zapewnienie bezkolizyjnej komunikacji dla ruchu kołowego i pieszego winny wynika z ogólnych zasad bezpiecznego prowadzenia robót budowlanych. Kierownictwo robót winno oznakowa plac budowy znakami bezpiecze stwa na wypadek po aru, awarii i innych zagro e - zgodnie z Polsk Norm PN-93/N Bezpo redni nadzór nad bezpiecze stwem i higien pracy na stanowiskach pracy sprawuj odpowiednio kierownik budowy (kierownik robót) oraz mistrz budowlany, stosownie do zakresu obowi zków. Osoba kieruj ca pracownikami jest obowi zana: organizowa stanowiska pracy zgodnie z przepisami i zasadami bezpiecze stwa i higieny pracy, dba o sprawno rodków ochrony indywidualnej oraz ich stosowania zgodnie z przeznaczeniem, organizowa, przygotowywa i prowadzi prace, uwzgl dniaj c zabezpieczenie pracowników przed wypadkami przy pracy, chorobami zawodowymi i innymi chorobami zwi zanymi z warunkami rodowiska pracy, dba o bezpieczny i higieniczny stan pomieszcze pracy i wyposa enia technicznego, a tak e o sprawno rodków ochrony zbiorowej i ich stosowania zgodnie z przeznaczeniem. W razie stwierdzenia bezpo redniego zagro enia dla ycia lub zdrowia pracowników osoba kieruj ca, pracownikami obowi zana jest do niezwłocznego wstrzymania prac i podj cia działa w celu usuni cia tego zagro enia. 13

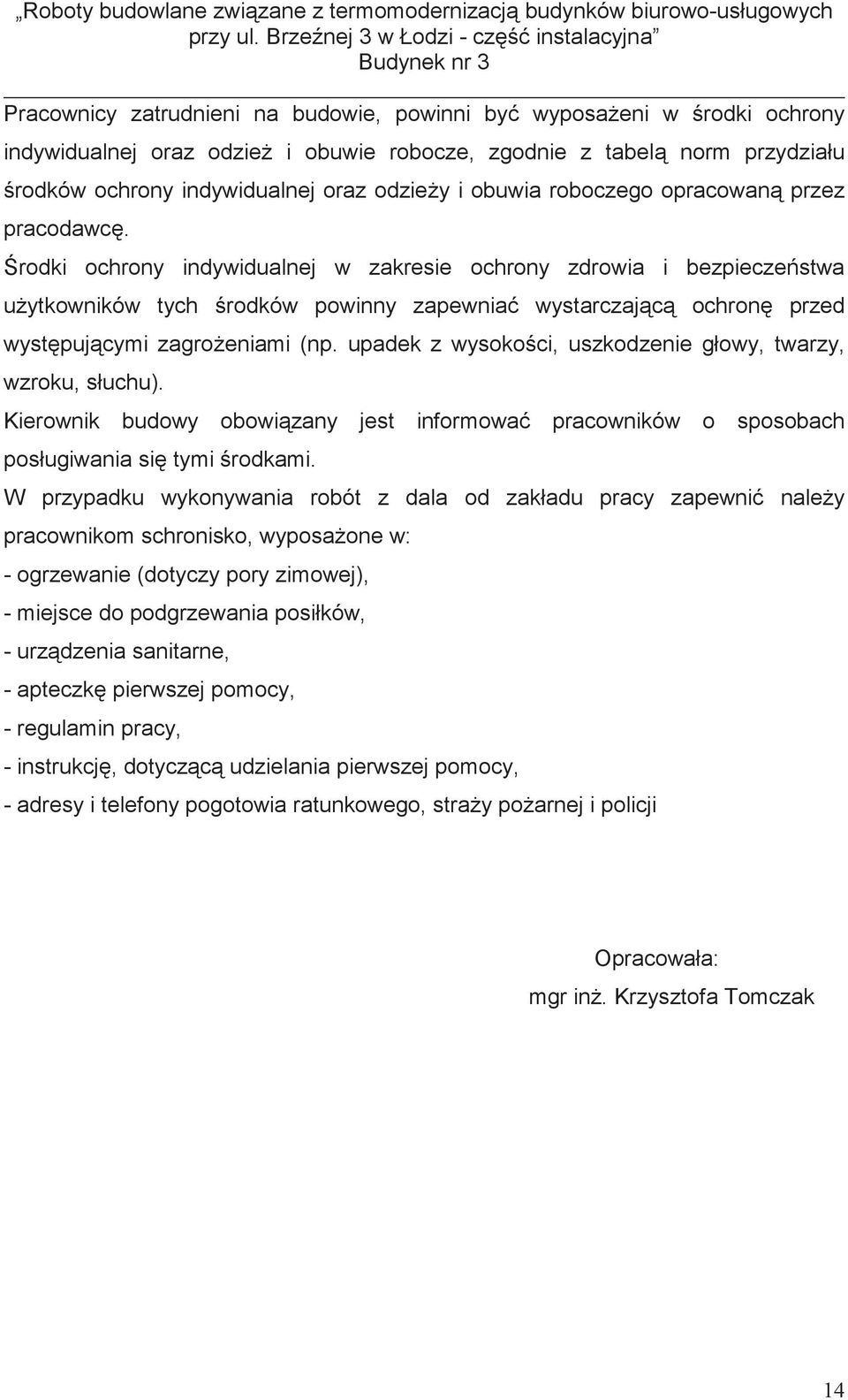

14 Pracownicy zatrudnieni na budowie, powinni by wyposa eni w rodki ochrony indywidualnej oraz odzie i obuwie robocze, zgodnie z tabel norm przydziału rodków ochrony indywidualnej oraz odzie y i obuwia roboczego opracowan przez pracodawc. rodki ochrony indywidualnej w zakresie ochrony zdrowia i bezpiecze stwa u ytkowników tych rodków powinny zapewnia wystarczaj c ochron przed wyst puj cymi zagro eniami (np. upadek z wysoko ci, uszkodzenie głowy, twarzy, wzroku, słuchu). Kierownik budowy obowi zany jest informowa pracowników o sposobach posługiwania si tymi rodkami. W przypadku wykonywania robót z dala od zakładu pracy zapewni nale y pracownikom schronisko, wyposa one w: - ogrzewanie (dotyczy pory zimowej), - miejsce do podgrzewania posiłków, - urz dzenia sanitarne, - apteczk pierwszej pomocy, - regulamin pracy, - instrukcj, dotycz c udzielania pierwszej pomocy, - adresy i telefony pogotowia ratunkowego, stra y po arnej i policji Opracowała: mgr in. Krzysztofa Tomczak 14

15

16

17

18

19

20

21

22

23 SPECYFIKACJA PODSTAWOWYCH MATERIAŁÓW 1. INSTALACJA C.O. Nr Wyszczególnienie Sztuk Katalog Typ Wielko Uwagi 2 Grzejnik płytowy 1 3 Grzejnik płytowy 4 4 Grzejnik płytowy 2 5 Grzejnik płytowy 1 9 Zawór odcinaj cy prosty 39 PURMO (lub równowa y) PURMO (lub równowa y) PURMO (lub równowa y) PURMO (lub równowa y) Danfoss(lub równowa ne) C22 300/500 C22 600/500 C22 600/400 C22 600/600 RLV Φ Zawór grzejnikowy termostatyczny prosty 12 Danfoss(lub równowa ne) RA-N Φ Głowica zaworu z czujnikiem wbudowanym 12 Danfoss(lub równowa ne) RAW Φ 15 Izolacja ruroci gów poziomych zasilanie otulin ciepłochronn np. Thermaflex FRZ: ,0 mb 50,0 mb 10,0 mb 8,0 mb Thermaflex (lub równowa y) FRZ gr. 30 mm 13 Izolacja ruroci gów pionowych zasilnie otulina ciepłochronna np. Termocompact S ,0 mb 10,0 mb Termocompact (lub równowa y) S Gr. 13 mm 32 5,0 mb 40 6,00mb Izolacja ruroci gów poziomych powrót otulin ciepłochronn np. Thermaflex FRZ ,0 mb 6,0 mb 40,0 mb Thermaflex (lub równowa y) FRZ gr. 25 mm 32 20,0 mb 40 6,00 mb 15 Izolacja ruroci gów pionowych powrót otulin ciepłochronn np. Termocompact S 20 55,0 mb Termocompact (lub równowa y) S Gr. 13 mm

24 16 Zawór trójdrogowy mieszaj cy DN20 Dn Danfoss (lub równowa y) HRB 3 2. INSTALACJA WOD-KAN 1 Rura polipropylenowa PP Pn20 do wody zimnej 16x2,7 20x3,4 2,00mb 6,00mb PP 16x2,7 20x3,4 2 3 Zawór kulowy odcinaj cy DN15 2 Zawór k towy DN15 3 Dn15 Dn Bateria umywalkowa stoj ca, jednouchwytowa z głowic ceramiczn Zawór do płuczki ust powej komplet Ci nieniowy podgrzewacz elektryczny do ciepłej wody u ytkowej- 5 dm3, moc 1,5 kw W yk elastyczny zbrojony do podł czenia płuczek oraz pogrzewaczy pod baterie umywalkowe Dn15 L=0,50m Rura kanalizacyjna kielichowa PVC do instalacji wewn trznej ł czona na uszczelki gumowe Kompletna umywalka łazienkowa z półnog szer, 50 cm z otworem na bateri 10 Kompletna muszla ust powa wisz ca ze stale ame i przyciskiem, spłuczka 3/6l 3 szt. - Dn15 1, ,0 PVC 75 1,
