2 1. Wstęp. LianLi PC-101B. Obudowy z wyższej półki na stałe zagościły na naszym rynku. Możemy wybierać spośród wielu modeli dziesiątków producentów. Jedne oferują mnóstwo przestrzeni wewnątrz, doskonałe wykonanie inne łatwość montażu lub absolutną ciszę. Przy tylu możliwościach problemem może stać się wybranie jednej obudowy, która spełni nasze wygórowane wymagania. I tu z pomocą przychodzi Wam ten artykuł o wymownym tytule Porównanie obudów high-end. W pierwszej odsłonie do walki stają przedstawiciele trzech firm: Antec P180, NZXT Adamas oraz LianLi PC-101. LianLi Na pierwszy ogień idzie LianLi PC-101B. Obudowa zapakowana jest w zwykły brązowy karton z kilkoma nadrukami. Spartańskie opakowanie zbytnio nie pasuje do ekscentrycznej zawartości, jednak dobrze chroni obudowę przed uszkodzeniem. 2

3 Jak każda obudowa firmy LianLi, również ta wykonana jest w całości z aluminium. Cechuje się bardzo skromnym wyglądem, właściwie nie ma tu czego opisywać Na przednim panelu znajduje się listwa w innym kolorze oraz logo producenta, po bokach otwory wentylacyjne oraz zamek do zamknięcia panelu. U góry mamy wyjścia USB, audio oraz FireWire. Na prawym boku siatka wentylacyjna. 3

4 4

5 5

6 6

7 7

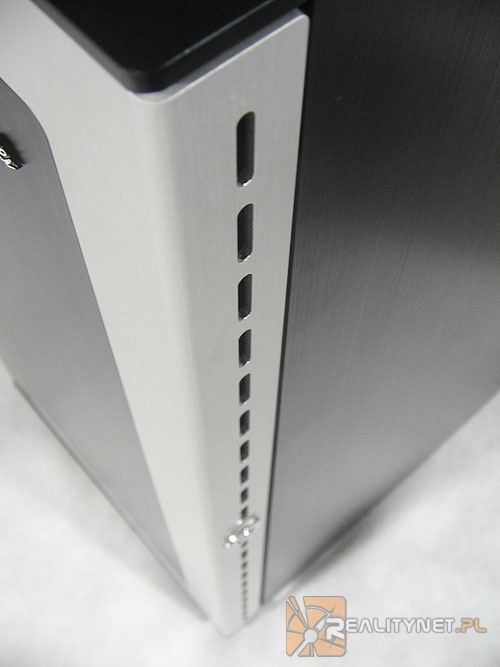

8 Otwory wentylacyjne Tył obudowy zdradza nam nieco układ wnętrza. Przede wszystkim płyta główna jest odwrócona, montujemy ją na lewym boku. Na samym dole znajduje się miejsce na zasilacz, powyżej 120mm wentylator, a u góry wyjścia kart rozszerzeń i otwory wentylacyjne. Wszystko skręcone śrubkami z dużymi łebkami, dzięki czemu nie potrzebny nam wkrętak. 8

9 9

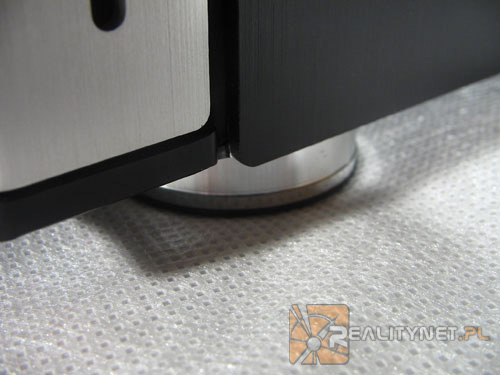

10 Pod spodem znajdują się eleganckie stopki, podobne do tych znanych ze sprzętu audio. 10

11 11

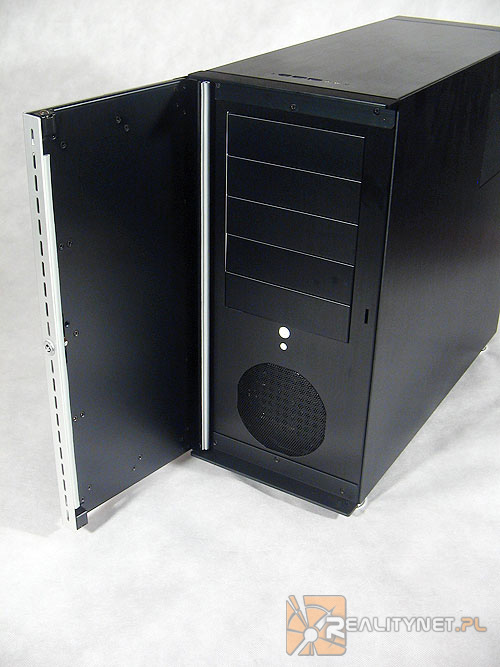

12 Frontowy panel Po otworzeniu drzwiczek widzimy pięć miejsc na napędy 5,25. 12

13 Niżej eleganckie przyciski mikrostykowe (jak np. w telefonach komórkowych) Power i Reset oraz okrągły otwór wentylacyjny. 13

14 14

15 Same drzwiczki są dość masywne, skręcone wieloma śrubami. 15

16 U góry i na dole kulki dociskowe zamykające drzwiczki, natomiast na brzegach uszczelki. 16

17 W razie potrzeby możemy także zainstalować napęd 3,5 za pomocą specjalnego elementu montowanego w zatokę 5,25. 17

18 Zewnętrzne panele wykonane są z grubego szczotkowanego aluminium. 18

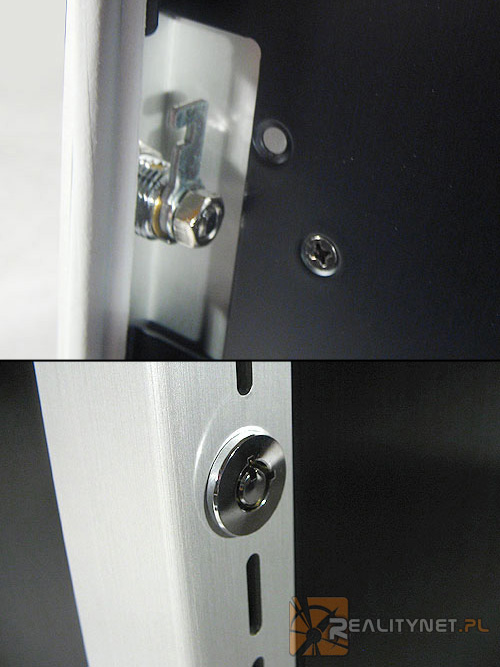

19 Otwarcie bocznego panelu sprawiło mi pewne trudności. Wynikało to z zastosowania tylko jednej śruby oraz bardzo nietypowego mechanizmu, którego zrozumienie zajęło mi dobre 10 minut główkowania i szarpania się z bocznym panelem. Otóż, wystarczy odkręcić jedną śrubę a następnie mocno ją pociągnąć. W efekcie odsuniemy swego rodzaju zasuwę znajdującą się wewnątrz obudowy, przytrzymująca boczny panel. Zasuwa na całej długości 19

20 W tym miejscu powinienem również wspomnieć o zastosowanych specyficznych śrubkach. Na pierwszy rzut oka wyglądają jak zwykłe szybkośrubki. Jednak po ich odkręceniu i rozłączeniu dwóch elementów, są one nadal przymocowane do jednego z nich. Rozwiązanie jest to bardzo wygodne, a śrubek nie da się stracić Duży plus. Boczny panel możemy zamknąć na kłódkę. 20

21 Po uporaniu się z bocznym panelem możemy wreszcie zajrzeć do środka, a tutaj czeka nas najlepsze. Wnętrze podzielone jest na kilka komór oddzielających od siebie poszczególne elementy. W pierwszej części przeznaczonej dla płyty głównej znajdziemy kilka ciekawych rozwiązań. Przy odwróceniu płyty głównej, karta graficzna znajduje się u góry. Wytworzone 21

22 przez nią ciepło transportowane jest od razu na zewnątrz obudowy za pomocą 120mm wentylatora przez siatkę wentylacyjną w bocznym panelu. Wentylator umieszczony jest na swego rodzaju szynie, dzięki czemu możemy przesuwać go na boki i ustawić go w odpowiedniej dla nas pozycji. Szyna przykręcona jest czterema śrubami do tylnego panelu obudowy przez otwory wentylacyjne. Dzięki temu możemy całą konstrukcję przysunąć bliżej karty graficznej. Miejsce gdzie szyna styka się się z tylnym panelem zostało wyłożone gumą, aby zapobiec przenoszeniu wibracji. 22

23 Producent zadbał również o dodatkowe chłodzenie procesora. Na jego wysokości umieszczony jest wyprofilowany tunel, który możemy zbliżyć do procesora. Ciepłe powietrze usuwane jest na zewnątrz obudowy przez 120mm wentylator. Co ciekawe, tunel również wykonany jest z aluminium, a regulacja ustawienia odbywa się poprzez poluzowanie jednej śruby. Tunelu możemy się całkowicie pozbyć odkręcając dwie śruby. 23

24 24

25 Wentylator za tunelem na tylnym panelu W spodniej części obudowy znajdują się części na dyski twarde oraz zasilacz. Obie te komory tworzą tunel, który zaczyna się 120mm wentylatorem, dostarczającym powietrze do zasilacza, które przy okazji chłodzi dyski twarde. Przedni wentylator jest demontowany. Wewnątrz komory znajdują się koszyki dla sześciu dysków twardych. Montaż dysków również jest dość nietypowy. Do 25

26 dysku przykręcamy cztery specjalne śrubki, a następnie wsuwamy go do koszyka. Przykręcone śrubki idealnie pasują do wyprofilowanych szczelin w koszyku. Na koniec zamykamy zatrzask, zapobiegając przemieszczaniu się dysku. 26

27 27

28 Miejsce dla zasilacza wydzielone jest w osobnej komorze. Zapobiega to nagrzewaniu innych elementów w obudowie. Gorące powietrze od razu usuwane jest na zewnątrz obudowy. Dodatkowo na zewnątrz obudowy, za zasilaczem, możemy zamontować specjalną przystawkę. Dzięki niej, w razie potrzeby, możemy skierować gorące powietrze na bok. 28

29 Oczywiście między wszystkimi komorami znajdują się otwory na przewody. Wszystkie ich brzegi zostały osłonięte plastikowymi listwami. Nie zapomniano także o otworze na przewód od przedniego wentylatora prowadzący do płyty głównej. Producent zadbał o najmniejsze detale. 29

30 Wszystkie wentylatory w obudowie posiadają przejściówki 3-pin na 4-pin molex. 30

31 Przewody z przedniego panelu w oplotach. Wszystkie brzegi i kanty idealnie obrobione i spasowane. Żadnych niedociągnięć. 31

32 Większość elementów obudowy skręcona jest śrubami, nity są tu rzadkością. Widok z tyłu 32

33 W pudełku z akcesoriami znajdziemy kilka rodzajów śrubek 33

34 Dwa uchwyty samoprzylepne, trzy opaski zaciskowe Dwa kluczyki do drzwiczek 34

35 a także wkrętak do przykręcania podkładek pod płytę główną. Producent pomyślał o wszystkim. Napędy 5,25 montujemy tradycyjnie śrubami 35

36 36

37 37

38 38

39 39

40 40

41 2. Antec P180 Antec Druga obudowa w naszym porównaniu to Antec P180. Przy jej budowie producent postawił na uzyskanie absolutnej ciszy, co na każdym kroku podkreśla. Opakowanie jest nieco większe od standardowego. Karton zadrukowany jest zdjęciami obudowy. Opakowanie z obudową jest dosyć ciężkie, więc możemy spodziewać się interesującej zawartości 41

42 Obudowa jest bardzo dobrze zabezpieczona przed uszkodzeniem. Folie, pianki, tektury Można by ją wyrzucić z pędzącego pociągu a nic by się jej nie stało Wygląd zewnętrzny, podobnie jak u LianLi, wręcz spartański. Prosty, czarno-srebrny prostopadłościan z nielicznymi udziwnieniami. 42

43 43

44 Zewnętrzne panele zabezpieczone folią 44

45 Przedni panel niemal całkowicie płaski nie licząc wytłoczonego loga producenta, zamka oraz wyjść USB, FireWire i audio z boku. Po bokach na całej wysokości znajdują się otwory wentylacyjne. 45

46 Na górnym panelu otwór wentylacyjny z wentylatorem. Możemy na niego założyć dołączoną osłonę. Razem z nią całość wygląda dużo lepiej. 46

47 Boki całkowicie płaskie, bez jakichkolwiek atrakcji. Drzwiczki blokują się za pomocą magnesów. Po ich otwarciu widzimy 4 miejsca na napędy 5,25, przyciski Power i Reset, dwa otwory wentylacyjne oraz jedno miejsce na napęd 3,5 miedzy nimi. 47

48 48

49 Plastikowe grille możemy otworzyć. Znajdują się na nimi filtry przeciwkurzowe, które możemy łatwo wyjąć i wyczyścić. 49

50 50

51 51

52 Drzwiczki uchylają się o 270, stykając się z bocznym panelem, nie odstając i nie zajmując nie potrzebnie miejsca 52

53 Rzut oka na tył zdradza nam co nieco o ułożeniu elementów wewnątrz. Zasilacz przeniesiony został na dół, u góry mamy kolejny 120mm wentylator. 53

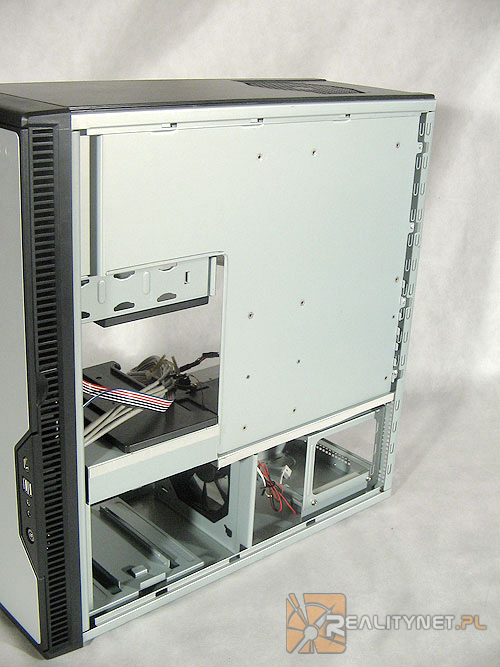

54 W tym momencie warto wspomnieć o bardzo charakterystycznej konstrukcji obudowy. Wiele elementów wykonanych jest z plastiku dzięki czemu zredukowane zostało przenoszenie wibracji. Boczne panele składają się z trzech warstw. Dwie zewnętrzne to aluminium, wewnętrzna wykonana z plastiku. 54

55 55

56 Wnętrze również jest dość charakterystyczne. 56

57 Zacznijmy od frontu. U góry miejsce na napędy 5,25. Najpierw do napędu przykręcamy tzw. sanki a następnie wsuwamy go do środka od zewnątrz. 57

58 58

59 Niżej znajdują się dwa koszyki na twarde dyski. Oba mają kołatki na bokach, bardzo ułatwiające ich wyciąganie. Co ciekawe, metalowe pierścienie można unieruchomić poprzez specjalne zatrzaski. Dzięki temu nie będą one hałasować, np. podczas przenoszenia obudowy. Pierwszy z koszyków umożliwia zamontowanie tylko dwóch dysków twardych w swego rodzaju szufladach. Wsuwają się one w plastikowe elementy wewnątrz koszyka oraz posiadają silikonowe kołki, na których opiera się dysk. Dzięki 59

60 temu dyski nie przenoszą wibracji na resztę obudowy. 60

61 Przed koszykiem, za przednim panelem znajduje się miejsce na 120mm wentylator. 61

62 Wśród dodatkowych akcesoriów znalazły się także specjalne uchwyty, dzięki którym możemy przymocować do koszyka jeszcze jeden 120mm wentylator, zapewniając dyskom bardzo dobre chłodzenie. 62

63 Z jednej strony znalazło się miejsce dla małego schowka. Idealnie nadaje się do trzymania tam śrubek, podkładek, przejściówek, woreczków strunowych 63

64 Drugi koszyk znajduje się na dole obudowy, również posiada silikonowe podkładki. Możemy zainstalować w nim 4 dyski twarde. 64

65 W dolnej części obudowy instalujemy także zasilacz. Mocowany jest on w specjalnej ramce, wyłożonej od wewnątrz silikonowymi podkładkami. 65

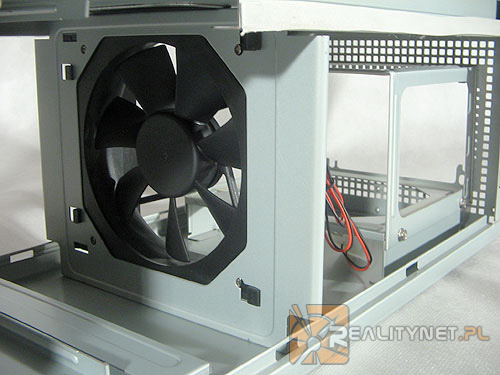

66 Cała dolna część tworzy tunel ze świetną cyrkulacją powietrza. Na początku mamy miejsce na 120mm wentylator wtłaczający zimne powietrze na twarde dyski. Między koszykiem na dyski a zasilaczem zainstalowany jest kolejny 120mm wentylator zapewniający dodatkowy ruch powietrza. 66

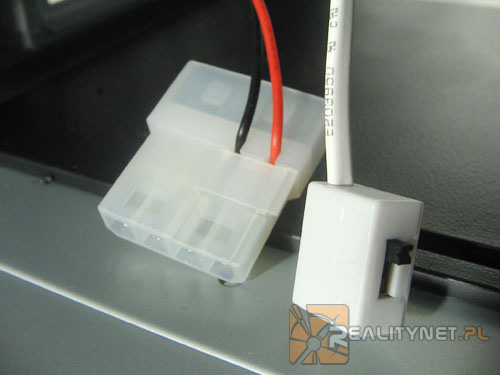

67 Miejsce na wentylator na początku tunelu Wszystkie zainstalowane wentylatory posiadają 3-stopniowy regulator obrotów (Low, Medium, High), podpinane są pod 4-pinowe złącze molex. Przewody z przedniego panelu posiadają oploty oraz dwa uchwyty samoprzylepne co ułatwia ułożenie ich w obudowie. 67

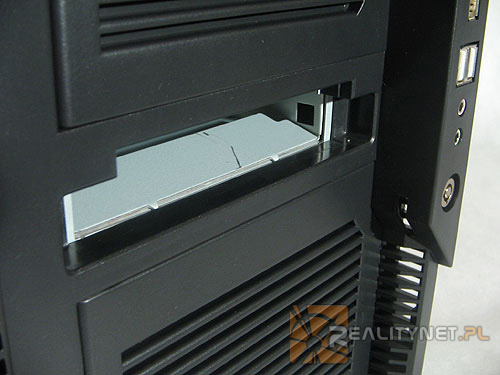

68 Między górną a dolną częścią znajduje się przesuwana klapka. Po przeciągnięciu przewodów z zasilacza i dysków można ją zasunąć. Na napęd 3,5 pozostawiono bardzo mało miejsca. Jeśli będziemy tam chcieli zamontować kontroler wentylatorów, będziemy musieli się trochę nagimnastykować przy podłączaniu do niego przewodów. 68

69 Widok z tyłu 69

70 Do obudowy dołączona jest instrukcja obsługi w postaci dość grubej książeczki 70

71 Do obudowy dołączone są trzy rodzaje śrubek, podkładki pod płytę główną, kluczyki do drzwiczek, sanki do napędów 5,25 oraz zapasowa silikonowa podkładka. 71

72 Jak widać producent nastawił się na uzyskanie maksymalnego wyciszenia. Czy mu się to udało? Zdecydowanie tak. Jeśli wentylatory ustawione są na niskie obroty całość jest niesłyszalna. Przy maksymalnych obrotach wyraźnie słychać hałas, jednak nie są to wibracje przenoszone na obudowę, lecz szum powietrza i wentylatorów. Tego nie unikniemy, jednak nie jest to wada obudowy. 72

73 Zastosowanie wszystkich plastikowych elementów, silikonowych podkładek i grubych ścianek sprawdziło się znakomicie. Obudowa doskonale absorbuje wibracje wywołane przez wentylatory i twarde dyski. Bardzo dobrze została przemyślana kwestia cyrkulacji powietrza. Dużym plusem jest podzielenie wnętrza na dwie części, separujące od siebie poszczególne elementy, a instalując dodatkowe wentylatory możemy dodatkowo zwiększyć ruch powietrza. 73

74 74

75 75

76 3. NZXT Adamas NZXT Trzecią obudową w naszym porównaniu jest NZXT Adamas. W tym przypadku producent na pierwszym miejscu postawił na trwałość i masywność całej konstrukcji. Grube ścianki i wręcz toporne wykonanie to cechy tej obudowy. Lecz zacznijmy od początku Opakowanie wykonane z dość sztywnego kartonu z nadrukowanymi zdjęciami i informacjami o zawartości. U góry mamy dodatkowo plastikową rączkę znacznie ułatwiająca przenoszenie. Niestety nie jest ona zbyt trwała. Przy którymś z kolei przenoszeniu po prostu się urwała. Wewnątrz obudowa jest dobrze zabezpieczona pianką i folią. 76

77 Obudowa występuje w kolorze czarnym i srebrnym. Do mnie dotarła ta pierwsza. Adamas w całości wykonany jest z aluminium. Coraz częściej jest to standard wśród obudów z tej półki cenowej. 77

78 78

79 Charakterystyczną cechą tej obudowy są elementy z motywem żeberek radiatora. Częściowo jest to jedynie efekt ozdobny, lecz także rzeczywiście ma za zadanie dodatkowe chłodzenie. 79

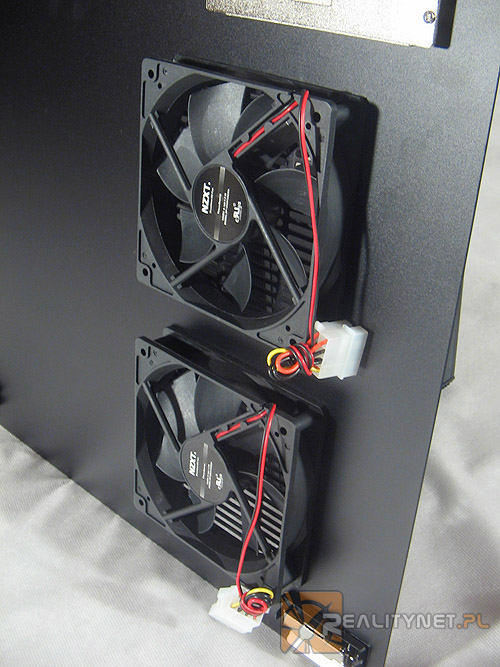

80 Na lewym boku znajdują się otwory wentylacyjne wraz z dwoma wentylatorami 120mm. Podłączane są pod złacze 4-pin molex. 80

81 81

82 Na tylnym panelu kolejny wentylator 120mm. W jego miejsce możemy zamontować mniejszy wentylator o średnicy 80 lub 92mm. 82

83 83

84 Dosyć ciekawie rozwiązano tu kwestię zamykania obudowy. Na każdym boku mamy po dwie dźwignie, aby odchylić bok ciągniemy obie do dołu. 84

85 Od wewnątrz panel boczny trzyma się na dwóch klamrach i dwóch zatrzaskach połączonych ze wspomnianymi dźwigniami. Co prawda boki trzymają się świetnie i są dobrze spasowane, jednak ten sposób otwierania jest trochę niewygodny. Osobiście jestem przyzwyczajony do łatwego otwierania boku jedną ręką. Tutaj musimy użyć obu rąk, a otwierany bok ustawić naprzeciw siebie. 85

86 Na zewnątrz cztery miejsca dla napędów 5,25, jedno miejsce dla zewnętrznego napędu 3,5. Za drugą uchylaną klapką znajdują się złącza audio, FireWire i USB. 86

87 87

88 Krawędzie wokół zatok są koloru srebrnego, delikatnie je podkreślając. Eleganckie srebrne przyciski 88

89 Kratka wentylacyjna na przednim panelu z motywem żeberek radiatora. 89

90 Obudowa charakteryzuje się bardzo masywnymi zewnętrznymi panelami. Całość jest ciężka, dobrze spasowana, można śmiało powiedzieć toporna. 90

91 Po otwarciu obudowy zaskoczyła mnie ona swoją prostotą i estetyką. Charakterystycznym elementem wnętrza są koszyki na napędy z żeberkami, mające za zadanie dodatkowe chłodzenie dysków. 91

92 92

93 Przewody z przedniego panelu w czarnych oplotach. Tylko dlaczego są one tak długie? Trzeba je będzie zawijać wokół karty graficznej lub nadmiar upychać za koszykami napędów. Przewody do płyty głównej tworzą jedną wiązkę i nie wprowadzają niepotrzebnego zamętu. 93

94 Za przednim panelem przed koszykami napędów znajdziemy kolejny 120mm wentylator. Kolejną charakterystyczną cechą obudowy jest możliwość rozebrania jej (prawie) na czynniki pierwsze. Wszystkie koszyki, elementy przedniego oraz tylnego panelu skręcone są za pomocą śrub. Oczywiście nie mogłem się oprzeć chęci rozebrania obudowy na części Niestety nie udało mi się odkręcić tylnego panelu oraz jednego elementu łączącego dwa koszyki na napędy. 94

95 Przykręcony jest on bardzo mocno tylko dwoma śrubami. Niestety moja determinacja skończyła się zepsuciem wkrętaka (ukręcona rączka) Niektóre elementy skręcone są dość długimi śrubami 95

96 Co ciekawe przedni panel można w bardzo łatwy sposób całkowicie zdemontować. Za jego dolnym brzegiem znajduje się metalowa rączka. Wystarczy za nią pociągnąć, a cały przedni panel zgrabnie odskakuje. 96

97 Śledzie na tylnym panelu są wyłamywane, a nie przykręcane. Szkoda, bo dodając parę śrubek koszt produkcji nie wzrósłby drastycznie, a znacznie podniosłoby to komfort użytkowania, teraz po wyłamaniu pozostanie tam dziura na wieki wieków 97

98 Montaż dysków tragedia Nie da się po prostu wsadzić dysku i go przykręcić. Trzeba poluzować wszystkie śrubki trzymające koszyk, aby dysk dało się wcisnąć. Mnie oczywiście nie chciało się go rozkręcać i wepchnąłem go na siłę O ile przy wkładaniu wystarczy trochę siły, to nie ma szans żeby go później wyciągnąć. Dysk blokują gumowe podkładki. Bez rozkręcenia koszyka się nie obejdzie. Nie mam pojęcia jaki cel przyświecał konstruktorom. Chcieli żeby dysk dobrze się wpasował? Albo chcieli zapewnić dobrą powierzchnię styku aby ochłodzić dysk? Nie mam pojęcia, jeśli macie jakieś propozycje podzielcie się nimi 98

99 99

100 Napędy 5,25 instalujemy za pomocą łatwo montowanych uchwytów. 100

101 Za przednim panelem znajdziemy filtr przeciwkurczowy. 101

102 Dodatkowe akcesoria obejmują trzy rodzaje śrubek, podkładki pod płytę główną oraz elementy do mocowania napędów 5,25 oraz instrukcję obsługi. 102

103 103

104 104

105 4. Podsumowanie Właściwie trudno w tym przypadku określić jednoznaczną ocenę. Każda z testowanych obudów jest ukierunkowana do pewnych grup klientów. Antec P180 zdecydowanie mógłbym polecić miłośnikom ciszy, funkcjonalności i dodatkowych bajerów. Obudowa jest dobrze wyciszona i posiada mnóstwo ciekawych i funkcjonalnych rozwiązań. NZXT to prawdziwy czołg. Wykonany z grubej, aluminiowej blachy. Jest masywna, trwała i prosta jak budowa cepa. Na pewno znajdzie odbiorców którzy wymagają solidności i maksymalnego wytłumienia drgań. LianLi niejako łączy cechy konkurentów. Jest masywna, solidna i doskonale wykonana. Posiada także mnóstwo udogodnień, których nie widać na pierwszy rzut oka, a które znacznie ułatwiają życie. Sensem tego testu nie jest więc wyłonienie faworyta, ponieważ każda obudowa reprezentuje najwyższą jakość. Ma jedynie pomoc w wyborze obudowy idealnej dla Ciebie. ANTEC Plusy Świetne wyciszenie Funkcjonalność Wykonanie Wykończenie Zabezpieczenie przed zniszczeniem Minusy Ocena Mało miejsca na zewnętrzny napęd 3,5 LIAN LI Plusy Wykonanie Wykończenie Funkcjonalność Dbałość o detale Dodatkowe wyposażenie Minusy Ocena brak NZXT Plusy Minusy Ocena 105

106 Wykonanie Wykończenie Trwałość i masywność Łatwy demontaż przedniego panelu 4 wentylatory w standardzie Wyłamywane śledzie Montaż dysków 3,5 Sprzęt do testów dostarczyli: 4speed 4speed 106
