Lycene Przepustnica DN32/40 do 300 mm

Transkrypt

1 Lycene Przepustnica 32/40 do 300 mm Spis treêci COATING Internal External Nowe rozwiàzania Materiały i budowa Wymiary Zestaw monta owy pod nap d Nap dy Połàczenia kołnierzowe Normy CiÊnienie/Temperatura Tabliczka znamionowa Nat enie przepływu (Kv) Straty ciênienia (Δp) Typy kołnierzy Âruby i nakr tki Instalacja str.2 str.3 str.4 str.5 str.6 str.7 str.8 str.9 str.9 str.10 str.11 str.12 str.13 str.14 Opis ogólny Media spo ywcze, chemikalia, farmaceutyki, płyny agresywne, nawozy, herbicydy, itp... Zastosowanie: Charakterystyka: Płyny ràce i toksyczne, o wysokiej korozyjnoêci wykluczajacej zastosowanie metali, wymagajàce uszczelnieƒ teflonowych. Media Êrednio korozyjne, które wymagajà zastosowania uszczelnienia teflonowego i dysku ze stali nierdzewnej. Media wymagajàce zastosowania materiałów szczególnie bezpiecznych, tj. media spo ywcze, farmaceutyki, farby/lakiery, itd. ORE_LYC/KK/ Dost pna w wykonaniu mi dzykołnierzowym i z otworami gwintowanymi. Korpus dwucz Êciowy wykonany z eliwa sferoidalnego GJS1025. Praca w poło eniu poziomym i pionowym. Najwy szej klasy materiały: - dysk: stal nierdzewna AISI 316L lub stal AISI 316L pokryta PFA o gruboêci 2,5 mm, - wykładzina: teflonowa PTFE o gruboêci 3 mm. SzczelnoÊç oraz precyzyjne prowadzenie trzpienia zapewniajà samosmarujàce si ło yska wspomagane spr ynami. PierÊcieƒ zabezpieczajàcy, ułatwiajàcy ew. wymian poszczególnych elementów wewnetrznych przepustnicy na etapie wieloletniej ekspolatacji. Wykonanie antystatyczne. Korpus epoksydowany 80 μm, kolor niebieski RAL5017. Wykonanie zgodne z Dyrektywà ciênieniowà PED 97/23/CE oraz Dyrektywà ATEX 94/9/CE (patrz strona 8). Izolacja termiczna dost pna jako opcja. Wykonanie wolne od silikonu/smaru według ISO dost pne jako opcja. Dokumentacja Techniczno-Ruchowa zawierajàca instrukcj monta u i eksploatacji jest dost pna na stronie internetowej lub za poêrednictwem naszego działu technicznego Danfoss Sp. z o.o.

2 Nowe rozwiàzania Wykorzystujàc długoletnie doêwiadczenie w połàczeniu z najnowoczeêniejszymi rozwiàzaniami technologicznymi Danfoss Socla realizuje swojà misj zapewniajàc: konkurencyjnoêç swoich produktów, ich niezawodnoêç, kompleksowà i zró nicowanà ofert. PierÊcieƒ zabezpieczajàcy trzpieƒ przed wypchni ciem, umo liwiajàcy łatwà i szybkà obsług. Wielostopniowy system uszczelnienia trzpienia. Wykonanie antystatyczne, oplot łàczàcy trzpieƒ z korpusem oraz przewód antystatyczny do przymocowania do kołnierzy. Wysoka jakoêç i niezawodnoêç pracy dzi ki zastosowanym materiałom: - wykładzina teflonowa PTFE (o gr. 3 mm) - dysk stal nierdzewna AISI 316L lub stal nierdzewna AISI 316L pokryta PFA (2,5 mm). Silikonowe podło e wykładziny zapewnia odpowiednià prac wykładziny teflonowej i całkowità szczelnoêç na styku dysk/wy kładzina. Samosmarujàce si ło yska wspomagane spr ynami zapewniajà szczelnoêç oraz precyzyjne prowadzenie trzpienia. W wykonaniu z dyskiem pokrytym PFA dodatkowe uszczelnienie stanowi pokrycie teflonowe połàczenia dysku i trzpienia. DI Danfoss Socla LI Liquid1/2 / bar Gas 1/2 / bar Liquid1/2 / bar II2DG bar Nitowana tabliczka znamionowa umo liwiajàca pełnà identyfikacj urzàdzenia (patrz str. 9). MADE IN FRANCE ORE_LYC/KK/

3 Materiały i budowa Dysk pokryty PFA 3' Dysk: stal nierdzewna Nr OPIS IloÊç MATERIAŁY WEDŁUG NORM Materiały EN ASTM JIS 1 Korpus dwucz Êciowy 1 eliwo sferoidalne EN GJS LT (JS 1025) Wykładzina 1 PTFE o gr. 3 mm (3) Dysk (1) 1 Stal nierdzewna (2) X2 CrNiMo (1.4404) 316L SUS 316L 3 Dysk pokryty PFA 1 Stal nierdzewna X2 CrNiMo (1.4404) 316L SUS 316L zintegrowany z trzpieniem 1 PFA o gr. 2,5 mm (4) Tulejka 2 Stal S300 Pb (1.0737) 12 L 14-5 Tulejka amortyzacyjna 2 Silikon Ło ysko 2 Stal S300 Pb (1.0737) 12 L 14-7 Spr yna 8 Stal 50 CV 4 (1.8159) 6145/6150 SUP 10 8 Podłorze wykładziny 2 Silikon Przekładka 2 Stal nierdzewna X5 CrNi (1.4301) 304 SUS Âruba 2 Stal nierdzewna A SUS Trzpieƒ górny 1 Stal nierdzewna X2 CrNiMo (1.4404) 316L SUS 316L 12 Trzpieƒ dolny 1 Stal nierdzewna X2 CrNiMo (1.4404) 316L SUS 316L 13 Prowadnica górna 1 Stal galwanizowana + PTFE Prowadnica dolna 1 Stal galwanizowana + PTFE Tulejka 1 Stal nierdzewna X5 CrNi (1.4301) 304 SUS O-ring 1 Viton (FKM) PierÊcieƒ 1 Stal nierdzewna X5 CrNi (1.4301) 304 SUS Zatrzask 1 Stal nierdzewna X30 Cr13 (1.4028) 420 SUS 420 J2 19 Oplot 1 Miedê Nit 2 Aluminium / Stal nierdzewna Tabliczka znamionowa 1 Aluminium EN AW - AL995 (EN AW A) Przewód antystatyczny 1 Miedê Âruba 1 Stal nierdzewna A SUS Nakr tka 1 Stal nierdzewna X5 CrNi (1.4301) 304 SUS 304 (1) - Dla 32/40 dysk zintegrowany z trzpieniem równie w wersji z dyskiem AISI 316L (2) - Dysk polerowany dost pny jako opcja (3) - PTFE: politetrafluoroetylen (= teflon) (4) - PFA: mieszanina ywic termoplastycznych i teflonu (= wzmocniona odmiana teflonu) ORE_LYC/KK/

4 Wymiary øu H2 H1 D2 D1 H4 N / holes ØR / ør ØSon øs flat P 4 H3 E L1 L2 øt A A square CxC Dla Êrednic 32 i 40 korpus pierêcieniowy w wersji mi dzykołnierzowej i z otworami gwintowanymi. N - iloêç otworów ØR - Êrednica otworów ØS - Êrednica podziałowa Otwory centrujàce Ârednica Wymiary Przyłàcze nap du wg ISO 5211 Wymiary trzpienia Wymiary dysku za korpusem Cale E L1 H1 H2 H4 N ØR ØS ØT ØU N CxC H3 P D1 D /4 32,5 147, , , F ,5 3, /2 32,5 147, , , F ,5 3, ,5 122, , F , /2 46,5 136,5 144, , F , , , F , ,5 163,5 176, , F ,5 6, , , F , , , F ,5 9, , , , F ,5 15, , , F ,5 22, ,5 374, , F ,5 32,4 Masa kg Otwory gwintowane Ârednica Zabudowa Zabudowa Wymiary Przyłàcze nap du wg ISO 5211 Wymiary trzpienia Wymiary dysku za korpusem Cale E L2 H1 H2 H4 N ØR ØS ØT ØU N CxC H3 P D1 D /4 32,5 147, , , F ,5 3, /2 32,5 147, , , F ,5 3, , , F , /2 46, , , F ,3 80 PN6 80 PN , , F , ,5 178, , F ,5 5, , , , F ,5 7, , , F , , , , F ,5 11, ,5 326,5 244, , F ,5 22, ,5 398, , F , ,5 456, , F ,5 39,8 Masa kg ORE_LYC/KK/

5 Zestaw monta owy pod nap d (opcja) H2 H3 H1 N - iloêç otworów ØR - Êrednica otworów N holes ØSøR - on Êrednica øs podziałowa Zalecany jest monta nap du bezpoêrednio na przepustnicy, w przeciwnym wypadku: patrz tabela. Przyłàcze ISO Cale przepustnicy /4 Przyłàcze ISO nap du F03 F04 F05 F07 F10 F12 F14 F16 H1 H2 H1 H2 H1 H2 H1 H2 H1 H2 H1 H2 H1 H2 H1 H / F05/kw /2 204,5 204,5 204,5 204,5 224, ,5 236,5 236, F07/kw ,5 256,5 256, F10/kw17 324, ,5 324, ,5 334, F10/kw F12/kw ,5 90 Przyłàcze ISO WysokoÊç trzpienia H3 Cale przepustnicy ISO kw9 kw11 kw14 kw17 kw22 kw27 kw36 kw /4 F /2 F F05/kw11 F /2 F F F F F14 F05 F07 F07/kw14 F07 F F F10/kw17 F F10/kw22 F12 F14 F05 F07 F10 F12 F14 F07 F F12/kw22 F12 F14 F N N ØR ØS F03 4 5,5 36 F04 4 5,5 42 F05 4 6,5 50 F07 4 8,5 70 F ,5 102 F ,5 125 F F Prosimy o zwrócenie uwagi na przyłàcze ISO podane w tabeli wymiarów dla danej przepustnicy. ORE_LYC/KK/

6 Nap dy Poni ej ró ne typy nap dów wraz z akcesoriami W celu uzyskania bli szych informacji prosimy o kontakt z naszym działem technicznym. 1 lub 2 mechaniczne wyłàczniki kraƒcowe POZIOM MONTA U 1 (na przepustnicy) POZIOM MONTA U 2 (na nap dzie) Skrzynka wyłàczników kraƒcowych :. mechanicznych. indukcyjnych. indukcyjnych + zawór elektromag. sterujàcy. mechanicznych + zawór elektromag. sterujàcy Indukcyjne wyłàczniki kraƒcowe Pozycjonery (1). BURKERT SAMSON 3761 Dêwignia z eliwa szarego z płynnà regulacjà (PRF) Dêwignia z eliwa szarego 2 lub 10-cio poło eniowa (PCF) Przekładnia Êlimakowa z eliwa szarego opcja: przekładnia nap dzana łaƒcuchem Siłowniki z awaryjnym nap dem r cznym Air Torque (nap d r czny jako opcja) Inne wykonania na zapytanie. Auma Bernard DèWIGNIA R CZNA PRZEKŁAIA ÂLIMAKOWA NAP D PNEUMATYCZNY NAP D ELEKTRYCZNY (1) Dotyczy tylko nap dów pneumatycznych ORE_LYC/KK/

7 Przyłàcza kołnierzowe Przepustnice Lycene sà przystosowane do monta u w nast pujàcych połàczeniach kołnierzowych (inne wykonania na zapytanie): Otwory centrujàce : monta poprawny : monta mo liwy po przeróbkach : monta niemo liwy ASME / EN i EN Cale ANSI B16.5 BS10 JIS B 2238 i JIS B 2239 PN10 PN16 PN25 PN40 Klasa150 Tabela D Tabela E 10K 16K / / / Otwory gwintowane ASME / EN i EN Cale ANSI B16.5 BS10 JIS B 2238 i JIS B 2239 PN10 PN16 PN25 PN40 Klasa 150 Tabela D Tabela E 10K 16K / / / Uwaga : przepustnice z otworami gwintowanymi nie sà przystosowane do wielu ró nych połàczeƒ kołnierzowych (kołnierze o ró nych wymiarach i rozstawie otworów). Najcz Êciej ka da przepustnica pasuje do jednego konkretnego wykonania kołnierza. Monta na koƒcu rurociàgu i demonta rurociàgu po stronie odpływu W razie monta u przepustnicy Lycene na koƒcu rurociàgu lub demonta u cz Êci rurociàgu w temperaturze otoczenia, ciênienie nie mo e przekroczyç wartoêci podanej na stronie 9 według dyrektywy PED 97/23/CE. Demonta cz Êci rurociàgu Monta na koƒcu rurociagu Taki monta jest mo liwy tylko w przypadku przepustnic z otworami gwintowanym. ORE_LYC/KK/

8 Normy Projekt: Według EN 593, znakowanie według EN 19 Przyłàcze pod nap d: Według EN ISO 5211 DługoÊç zabudowy: Według EN seria 20 ISO 5752 seria 20 API 609 tabela 2 Przyłàcza kołnierzowe: patrz str. 8 Według EN oraz EN ASME/ANSI B16.5 Klasa 150 BS10 Tabela D i Tabela E JIS B2238 oraz JIS B2239 Testy, badania: Według EN WytrzymałoÊç i szczelnoêç korpusu: test P11 (1,5 x ciênienie nominalne) SzczelnoÊç zamkni cia: test P12A (1,1 x ciênienie nominalne) Według EN Wykonanie anty-statyczne: test F21 Dyrektywy europejskie Nasze przepustnice produkowane sà zgodnie z poni szymi dyrektywami: Dyrektywa ciênieniowa PED 97/23/CE (Pressure Equipment Directive) Dyrektywa PED obejmuje zasadnicze wymagania w zakresie projektowania, wytwarzania oraz oceny zgodnoêci urzàdzeƒ ciênieniowych, o najwi kszym dopuszczalnym ciênieniu wi kszym od 0,5 bara. Powy szej dyrektywy nie stosuje si do urzàdzeƒ ciênieniowych stosowanych w sieciach zaopatrujàcych w wod. W zale noêci od rodzaju urzàdzeƒ, maksymalnego dopuszczalnego ciênienia,, rodzaju medium (ciecz, gaz lub para) oraz grupy danego medium (grupa 1 lub 2)*, dyrektywa ciênieniowa klasyfikuje te same urzàdzenia do ró nych kategorii (tj.: 3.3, I, II, III, IV). Ka a z kategorii poddawana jest indywidualnemu systemowi wymagaƒ, oceny i oznakowania produktu znakiem CE. Produkty zakwalifikowane do grupy 3.3 nie wymagajà oznakowania znakiem CE. (*) Ciecze i gazy GRUPA 1 (L1 i G1): płyny niebezpieczne (wybuchowe, utleniajàce, szczególnie łatwopalne, łatwopalne, palne, bardzo toksyczne i toksyczne; Art. 2 Dyrektywy Europejskiej 67/548/CEE) Ciecze i gazy GRUPA 2 (L2 i G2): płyny, które nie zostały zaklasyfikowane do Grupy 1 (z wyjatkiem wyko ystywanych w sieciach dystrybucji wody). UWAGA: CiÊnienia podane dla ró nych kategorii płynów (L1/L2/G1/G2) nie mogà byç jedynym kryterium doboru urzàdzenia i gwarantem poprawnoêci działania. W trakcie doboru konkretnego rozwiàzania nale y wziàç pod uwag zastosowanie przepustnicy oraz wszystkie parametry robocze medium. Danfoss Socla nie odpowiada za uszkodzenia urzàdzeƒ powstałe w wyniku działania medium, je eli jego parametry nie zostały wczeêniej wyszczególnione przez klienta, a właêciwy dobór potwierdzony przez nasz dział techniczny. Aby ułatwiç dobór według powy szych wytycznych, Danfoss Socla podaje w kartach katalogowych niezb dne informacje dotyczàce znaku CE, danych technicznych urzàdzeƒ oraz tabliczki znamionowej. Informacje dotyczàce monta u i obsługi przepustnic znajdujà si w Dokumentacji Techniczno-Ruchowej dost pnej na naszej stronie internetowej lub za poêrednictwem naszego działu technicznego. Dyrektywa 94/9/CE: ATEX (EXplosive ATmospheres) Dyrektywa ATEX ma zastosowanie wyłàcznie w odniesieniu do otoczenia (Êrodowiska pracy) urzadzenia w zakresie: -20 C < T< +60 C; 0,8 bar P 1,2 bar. Wpływ medium przepływajàcego przez zawór nie jest brany pod uwag w ocenie ryzyka. U ytkownik ponosi odpowiedzialnoêç za uwzgl dnienie efektów wywołanych przez medium, takich jak: wzrost temperatury powierzchni urzàdzenia, zablokowanie przepływu przez cz Êci stałe, skoki ciênienia i uderzenia hydrauliczne, zmiany zwiàzane z obecnoêcià ciał obcych w instalacji, wpływ pracy innych urzadzeƒ na parametry medium, etc. Przepustnice LYCENE sà wykonane zgodnie z Dyrektywà ATEX. Klasyfikacja przepustnicy z wolnym wałkiem: Oznaczenie na przepustnicy z wolnym wałkiem: II 2 DG. Klasyfikacja zestawu przepustnica + nap d: Przepustnica z dêwignià r cznà: Dêwignie r czne produkowane przez Danfoss Socla stosowane wraz z przepustnicami w strefie ATEX nie powodujà dodatkowego ryzyka. Przepustnica z dêwignià r cznà jest sklasyfikowana zgodnie z II 2 DG. Przepustnica z innymi nap dami: Klasyfikacja zestawu przepustnica + nap d jest taka sama jak najni sza klasyfikacja jednego z elementów składowych zestawu! Nie stosujemy adnego dodatkowego oznakowania całego kompletu (przepustnica + nap d). Je eli choç jeden element składowy zestawu nie jest oznakowany według ATEX tym samym cały zestaw nie jest zgodny z dyrektywà ATEX. Dokumentacja Techniczno-Ruchowa zawierajàca instrukcj monta u i eksploatacji jest dołàczana do ka dej przepustnicy LYCENE. Ponadto jest ona dost pna na stronie internetowej lub za poêrednictwem naszego działu technicznego. ORE_LYC/KK/

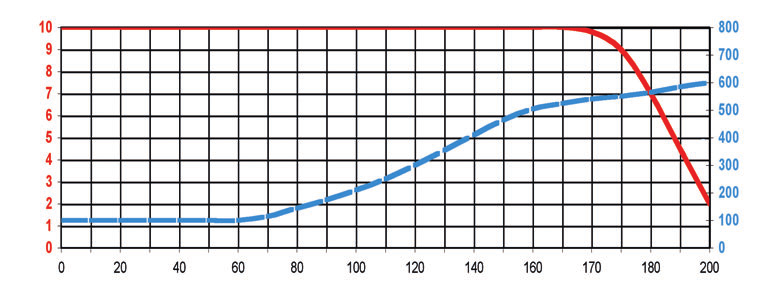

9 CiÊnienie/Temperatura Dyrektywa 97/23/CE Urzàdzenia ciênieniowe. Przepustnice Lycene wykonane sà zgodnie z wymogami dyrektywy dotyczàcymi ciênienia, Êrednicy nominalnej oraz medium (patrz poprzenia strona). Typ Wykładzina PFA (bar) PS (bar) Monta mm WODA L1 L2 G1 G2 Kat. Lycene PTFE / Silikon 32/40 do 300 Kołnierze II Koniec rurociàgu x 6 II PS - maksymalne dopuszczalne ciênienie (bar) według Dyrektywy 97/23/CE PFA - dopuszczalne ciênienie pracy (bar) dla instalacji wodnych Zale noêç Temperatura - CiÊnienie robocze. Dopuszczalna temperatura pracy zaworu jest zale na od ciênienia roboczego panujàcego w instalacji!!! 32/40 do 300 CiÊnienie [bar] CiÊnienie absolutne [mbar] Temperatura [ C] Powy szy wykres przedstawia zale noêç Temperatura - CiÊnienie robocze dla przepustnic LYCENE. Tabliczka znamionowa Nr Opis 1 Nazwa przepustnicy 2 Numer katalogowy 3 Materiał dysku 4 Materiał wykładziny 5 CiÊnienie PS przy monta u mi dzykołnierzowym dla cieczy L1/L2 6 CiÊnienie PS przy monta u mi dzykołnierzowym dla gazów G1/G2 7 CiÊnienie PS przy monta u na zakoƒczeniu rurociàgu dla płynów L1/L2 8 CiÊnienie PFA dla wody 9 Numer seryjny 10 Oznaczenie według Dyrektywy ATEX 94/23/CE 11 Notyfikowany Numer Korpusu zgodnie z Dyrektywà PED 97/23/CE 12 Rok produkcji 13 Przyłàcza przepustnicy ORE_LYC/KK/

10 Nat enie przepływu (Kv) Przepustnice Lycene mogà byç wykorzystywane do regulacji przepływu medium dla kàta otwarcia od 30 do 90. Regulacja poni ej 30 nie jest zalecana ze wzgl du na wysokà pr dkoêç przepływu medium oraz kawitacj, które mogà doprowadziç do trwałego uszkodzenia przepustnicy. Maksymalna pr dkoêç przepływu medium przez przepustnice Lycene nie mo e przekroczyç: - 3 m/s dla cieczy. W zakresie 3 do 5 m/s, praca przepustnic Lycene jest dopuszczalna, jednak znacznie zwi ksza si mo liwoêç wystàpienia kawitacji, głoênej pracy, wibracji i uderzeƒ hydraulicznych, - 20 m/s dla gazów. W zakresie 20 do 25 m/s, praca przepustnic Lycene jest dopuszczalna, jednak znacznie zwi ksza si mo liwoêç wystàpienia kawitacji, głoênej pracy, wibracji i uderzeƒ hydraulicznych, - dla gazów, mediów sypkich oraz g stych: prosimy o kontakt z naszym działem technicznym. STOPIE OTWARCIA dysk ze stali nierdzewnej DYSK ZE STALI NIERDZEWNEJ ,5 4 11, , ,9 9,3 22, ,8 19, Kv= przepływ wody w m 3 /h przez zawór przy okreêlonym jego stopniu otwarcia i wywołujàcy strat ciênienia 1 bar STOPIE OTWARCIA STOPIE OTWARCIA dysk ze stali nierdzewnej pokryty PFA /40 1,5 5,3 12, , ,7 10, DYSK ZE STALI NIERDZEWNEJ pokryty PFA STOPIE OTWARCIA ORE_LYC/KK/

11 Straty ciênienia (Δp) PSI bar Δp GALON/MIN m 3 /h PRZEPŁYW ORE_LYC/KK/

12 Typy kołnierzy Przepustnice Lycene sà dostosowane do monta u pomi dzy standardowymi kołnierzami typ 11, 21 oraz 34 według normy EN 1092 (polski odpowiednik PN-EN1092). W przypadku innych typów kołnierzy: patrz tabela. Zastosowanie nieprawidłowych kołnierzy powoduje utrat gwarancji na przepustnic. øa1 øa0 øa2 øb Ø A0 Ø A1 min Ø A2 max Ø B min 32/ Uwaga: Monta dodatkowych uszczelek pomi dzy kołnierzem a przepustnicà oraz kołnierzy pokrytych elastomerem jest niedopuszczalny. Dokr canie kołnierzy Z uwagi na specyfik wykonania przepustnic LYCENE (wykładzina PTFE/Silikon) oraz ich zastosowaƒ (najbardziej odpowiedzialne i wymagajàce instalacje przemysłowe) nale y w sposób precyzyjny dokonaç monta u zaworu w rurociàgu. W tym celu nale y post powaç zgodnie z procedurà monta u przepustnic (tj. w odpowiedni sposób umieszczaç zawór mi dzy kołnierzami, przestrzegaç zasad naprzeciwległego i stopniowego dokr cania Êrub, nie stosowaç dodatkowych uszczelek i smarów, etc.). Dodatkowo Danfoss Socla okreêla równie momenty obrotowe, z jakimi nale y dokr ciç Êruby kołnierzy utrzymujàcych przepustnice Lycene: Moment obr. mm 32/ Cale 1 1/ / Nm lbs WartoÊci momentów dokr cajàcych kołnierze, zostały okreêlone tak, by zapewniç: - 100% szczelnoêç przepustnicy Lycene, - pełne doszczelnienie rurociàgu na styku przepustnica kołnierz, - brak dodatkowych niepo àdanych napr eƒ w wykładzinie (utrudniajàcych jej prac oraz skracajàcych okres eksploatacji przepustnicy). Szczegóły dot. monta u i eksploatacji zaworu znajdujà si w Dokumentacji Techniczno- Ruchowej przepustnic Lycene. ORE_LYC/KK/

13 Âruby i nakr tki Uwaga: Âruby i nakr tki nie sà dostarczane z przepustnicami. Cale a e (1) * IloÊç Êrub/ szpilek EN 1092 PN10 ØV c * IloÊç Êrub/ szpilek EN 1092 PN16 ØV c ASME / ANSI B16.5 Klasa 150 * IloÊç Êrub/ szpilek ØV UNC /4 32, M M /2" /2 32, M M /2" , M M /8" /2 46, M M /8" , M M /8" , M M /8" , M M /4" , M M /4" , M M /4" , M M /8" , M M /8" 26 (1) Dla kołnierzy stalowych typ 11 według EN c * KORPUS Z OTWORAMI CENTRUJÑCYMI: Monta za pomocà szpilek: iloêç nakr tek i podkładek = 2 x iloêç szpilek (patrz tabela powy ej) Monta za pomocà Êrub: iloêç nakr tek = iloêç Êrub (patrz tabela powy ej) a iloêç podkładek = 2 x iloêç nakr tek * KORPUS Z OTWORAMI GWINTOWANYMI: Monta za pomocà Êrub: iloêç Êrub po jednej stronie (patrz tabela powy ej) i iloêç podkładek jest taka sama c L1 b a b c Korpus z otworami centrujàcymi; monta za pomocà szpilek øv L1 = a + 2(b+c) L1 = minimalna długoêç szpilek a = długoêç zabudowy korpusu przepustnicy b = gruboêç kołnierza c = gruboêç: podkładka + nakr tka + pozostała cz Êç szpilki. øv c b L2 a b j Korpus z otworami centrujàcymi; monta za pomocà Êrub L2 = a + 2b +c + j L2 = minimalna długoêç Êrub a = długoêç zabudowy korpusu przepustnicy b = gruboêç kołnierza c = gruboêç: podkładka + nakr tka + pozostała cz Êç Êruby j = gruboêç podkładki pod główkà Êrubki øv L3 L4 a e b j Korpus z otworami gwintowanymi; monta za pomocà Êrub L3 b + e + j; L4 L3 - (b + j) L3 = minimalna długoêç Êrub L4 = minimalna długoêç gwintu Êrub a = długoêç zabudowy korpusu przepustnicy b = gruboêç kołnierza e = maksymalna gł bokoêç Êruby j = gruboêç podkładki ORE_LYC/KK/

14 Instalacja Uwagi ogólne Ze wzgl dów bezpieczeƒstwa instalacja przepustnicy musi byç dokonywana pod nadzorem wyspecjalizowanej obsługi. Wszelkie czynnoêci powinny byç wykonywane przez personel przeszkolony technicznie w zakresie działania przepustnicy i jej oprzyrzàdowania. Przed przystàpieniem do monta u urzàdzenia nale y opró niç instalacj. Nale y równie sprawdziç, czy rurociàg jest czysty i nie znajdujà si w nim ciała obce. Przed monta em nale y wycentrowaç i umocowaç poszczególne cz Êci rurociàgu aby nie powodowały one dodatkowych napr eƒ na korpus przepustnicy W strefie ATEX nale y sprawdziç czy rurociàg jest uziemiony. Nie nale y stosowaç rur izoloujàcych przewodzenie pràdu (PVC...) Owiert PN kołnierzy rurociàgu musi byç zgodny z owiertem przepustnicy a jego wartoêç (ciênienie dopuszczalne) wi ksze lub równe ciênieniu roboczemu. Nie wolno rozpieraç kołnierzy za pomocà przepustnicy, gdy grozi to jej trwałym uszkodzeniem!!! Dokumentacja Techniczno - Ruchowa zawierajàca instrukcj monta u i eksploatacji jest dost pna na naszej stronie internetowej lub za poêrednictwem naszego działu technicznego. Uwagi monta owe Zaleca si zachowanie odległoêci podanych poni ej w celu przedłu enia ywotnoêci przepustnicy. 1 Monta urzàdzenia w pobli u trójników, kolan oraz innych stref zaburzonego przepływu zwi ksza jego zu ycie Danfoss nie ponosi odpowiedzialnoêci za mo liwe bł dy w katalogach, broszurach i innych materiałach drukowanych. Danfoss zastrzega sobie prawo do wprowadzania zmian w produktach bez uprzedzenia. Dotyczy to równie produktów ju zamówionych. Zamienniki mogà byç dostarczane bez dokonywania jakichkolwiek zmian w specyfikacjach ju uzgodnionych. Wszystkie znaki towarowe w tym materiale sà własnoêcià odpowiednich spółek. Danfoss, logotyp Danfoss sà znakami towarowymi Danfoss A/S. Wszystkie prawa zastrze one. Danfoss Sp. z o.o. ul. Chrzanowska 5, PL Grodzisk Mazowiecki Telefon: (48 22) , Telefax: (48 22) armatura@danfoss.com ORE_LYC/KK/
