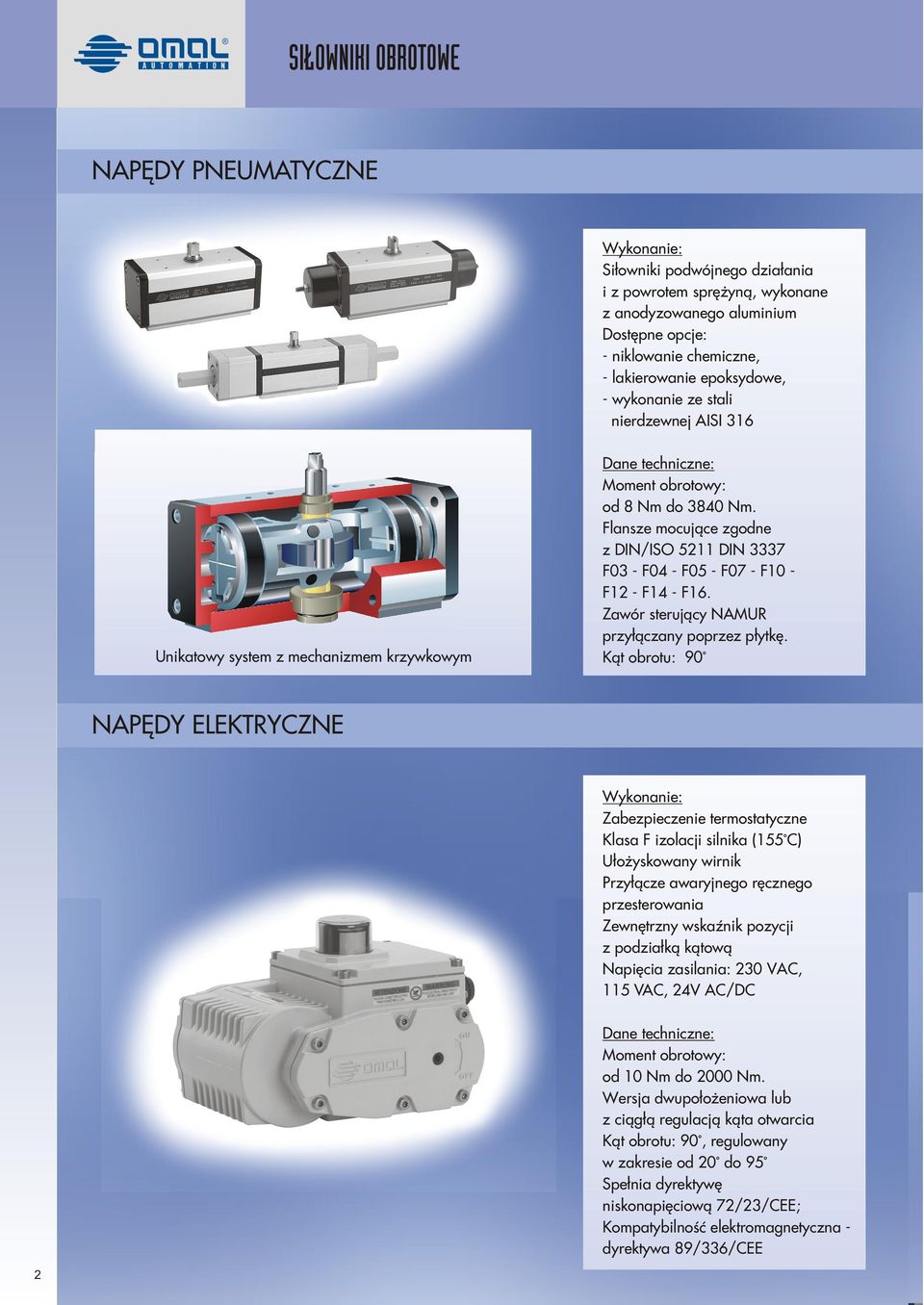

1 NAPÊDY PNEUMATYCZNE Wykonanie: Si³owniki podwójnego dzia³ania i z powrotem sprê yn¹, wykonane z anodyzowanego aluminium Dostêpne opcje: - niklowanie chemiczne, - lakierowanie epoksydowe, - wykonanie ze stali nierdzewnej AISI 316 Unikatowy system z mechanizmem krzywkowym Moment obrotowy: od 8 Nm do 3840 Nm. Flansze mocuj¹ce zgodne z DIN/ISO 5211 DIN 3337 F03 - F04 - F05 - F07 - F10 F12 - F14 - F16. Zawór steruj¹cy NAMUR przy³¹czany poprzez p³ytkê. K¹t obrotu: 90 NAPÊDY ELEKTRYCZNE Wykonanie: Zabezpieczenie termostatyczne Klasa F izolacji silnika (155 C) U³o yskowany wirnik Przy³¹cze awaryjnego rêcznego przesterowania Zewnêtrzny wskaÿnik pozycji z podzia³k¹ k¹tow¹ Napiêcia zasilania: 230 VAC, 115 VAC, 24V AC/DC Moment obrotowy: od 10 Nm do 2000 Nm. Wersja dwupo³o eniowa lub z ci¹g³¹ regulacj¹ k¹ta otwarcia K¹t obrotu: 90, regulowany w zakresie od 20 do 95 Spe³nia dyrektywê niskonapiêciow¹ 72/23/CEE; Kompatybilnoœæ elektromagnetyczna dyrektywa 89/336/CEE 2

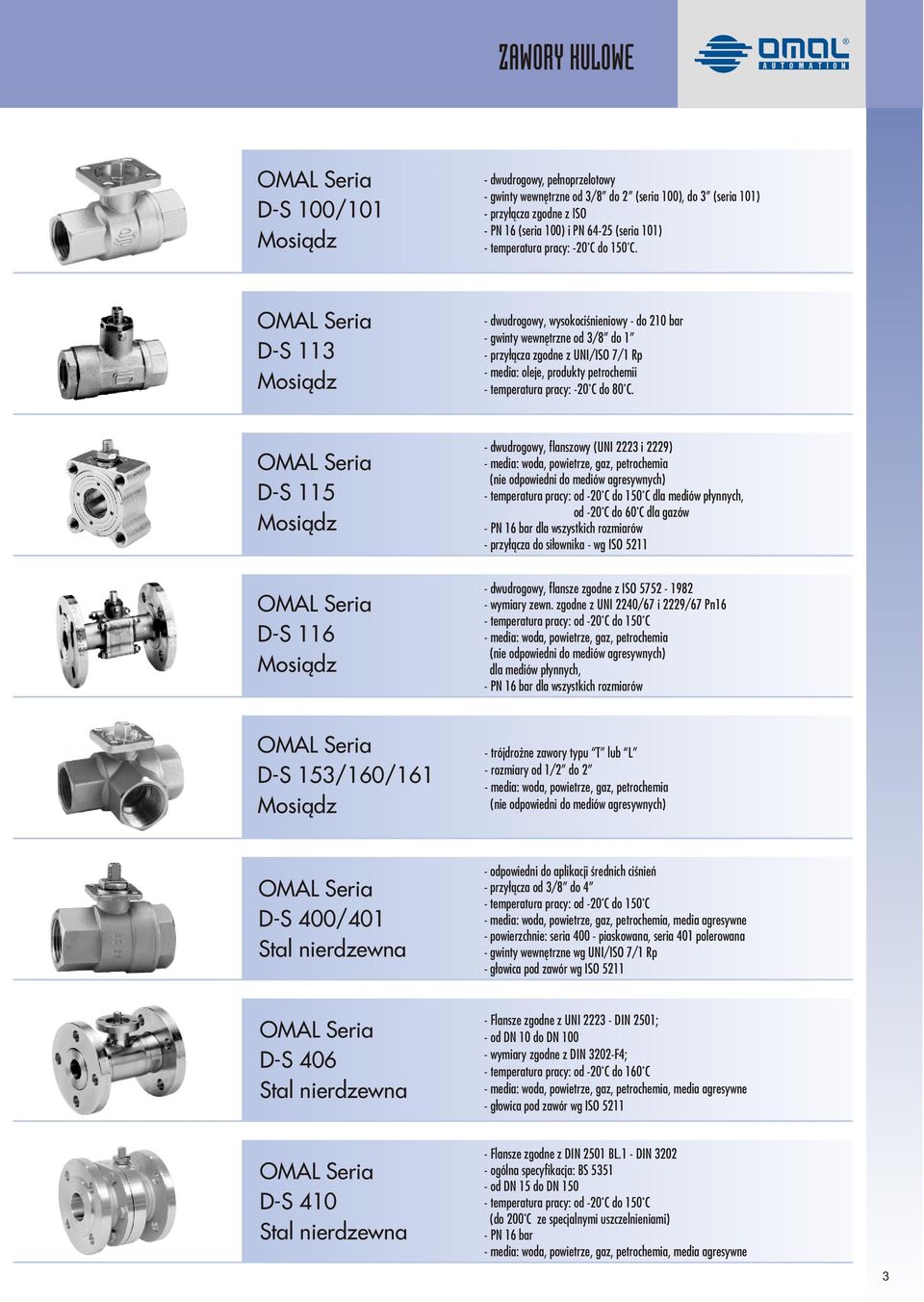

2 D-S 100/101 - dwudrogowy, pe³noprzelotowy - gwinty wewnêtrzne od 3/8 do 2 (seria 100), do 3 (seria 101) - przy³¹cza zgodne z ISO - PN 16 (seria 100) i PN (seria 101) - temperatura pracy: -20 C do 150 C. D-S dwudrogowy, wysokociœnieniowy - do 210 bar - gwinty wewnêtrzne od 3/8 do 1 - przy³¹cza zgodne z UNI/ISO 7/1 Rp - media: oleje, produkty petrochemii - temperatura pracy: -20 C do 80 C. D-S 115 D-S dwudrogowy, flanszowy (UNI 2223 i 2229) (nie odpowiedni do mediów agresywnych) dla mediów p³ynnych, od -20 C do 60 C dla gazów - PN 16 bar dla wszystkich rozmiarów - przy³¹cza do si³ownika - wg ISO dwudrogowy, flansze zgodne z ISO wymiary zewn. zgodne z UNI 2240/67 i 2229/67 Pn16 (nie odpowiedni do mediów agresywnych) dla mediów p³ynnych, - PN 16 bar dla wszystkich rozmiarów D-S 153/160/161 - trójdro ne zawory typu T lub L - rozmiary od 1/2 do 2 (nie odpowiedni do mediów agresywnych) D-S 400/401 - odpowiedni do aplikacji œrednich ciœnieñ - przy³¹cza od 3/8 do 4 - powierzchnie: seria piaskowana, seria 401 polerowana - gwinty wewnêtrzne wg UNI/ISO 7/1 Rp - g³owica pod zawór wg ISO 5211 D-S Flansze zgodne z UNI DIN 2501; - od DN 10 do DN wymiary zgodne z DIN 3202-F4; - g³owica pod zawór wg ISO 5211 D-S Flansze zgodne z DIN 2501 BL.1 - DIN od DN 15 do DN 150 (do 200 C ze specjalnymi uszczelnieniami) - PN 16 bar 3

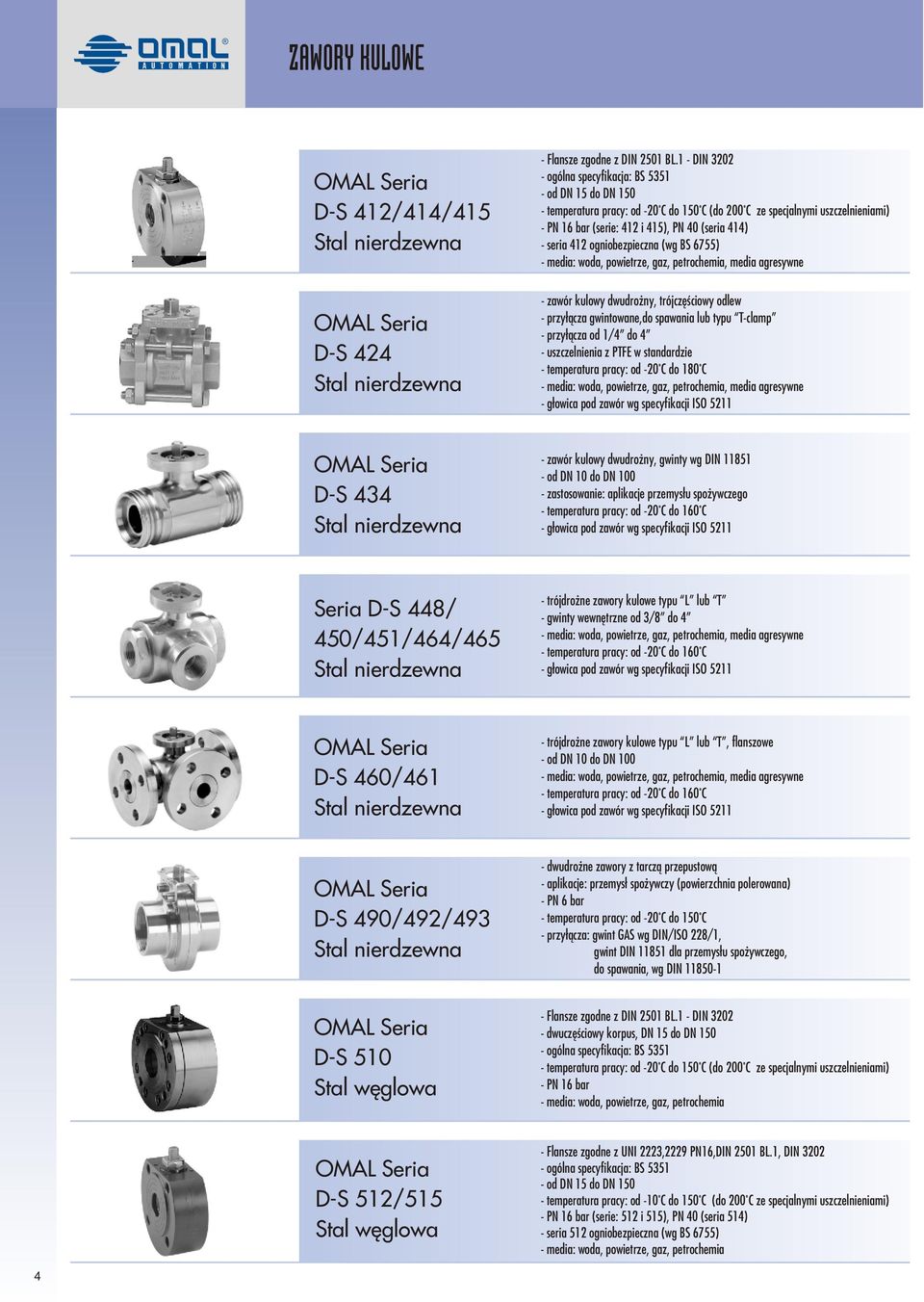

3 D-S 412/414/415 D-S Flansze zgodne z DIN 2501 BL.1 - DIN od DN 15 do DN 150 (do 200 C ze specjalnymi uszczelnieniami) - PN 16 bar (serie: 412 i 415), PN 40 (seria 414) - seria 412 ogniobezpieczna (wg BS 6755) - zawór kulowy dwudro ny, trójczêœciowy odlew - przy³¹cza gwintowane,do spawania lub typu T-clamp - przy³¹cza od 1/4 do 4 - uszczelnienia z PTFE w standardzie - temperatura pracy: od -20 C do 180 C D-S zawór kulowy dwudro ny, gwinty wg DIN od DN 10 do DN zastosowanie: aplikacje przemys³u spo ywczego Seria D-S 448/ 450/451/464/465 - trójdro ne zawory kulowe typu L lub T - gwinty wewnêtrzne od 3/8 do 4 D-S 460/461 - trójdro ne zawory kulowe typu L lub T, flanszowe - od DN 10 do DN 100 D-S 490/492/493 D-S dwudro ne zawory z tarcz¹ przepustow¹ - aplikacje: przemys³ spo ywczy (powierzchnia polerowana) - PN 6 bar - przy³¹cza: gwint GAS wg DIN/ISO 228/1, gwint DIN dla przemys³u spo ywczego, do spawania, wg DIN Flansze zgodne z DIN 2501 BL.1 - DIN dwuczêœciowy korpus, DN 15 do DN 150 (do 200 C ze specjalnymi uszczelnieniami) - PN 16 bar D-S 512/515 - Flansze zgodne z UNI 2223,2229 PN16,DIN 2501 BL.1, DIN od DN 15 do DN temperatura pracy: od -10 C do 150 C (do 200 C ze specjalnymi uszczelnieniami) - PN 16 bar (serie: 512 i 515), PN 40 (seria 514) - seria 512 ogniobezpieczna (wg BS 6755) 4

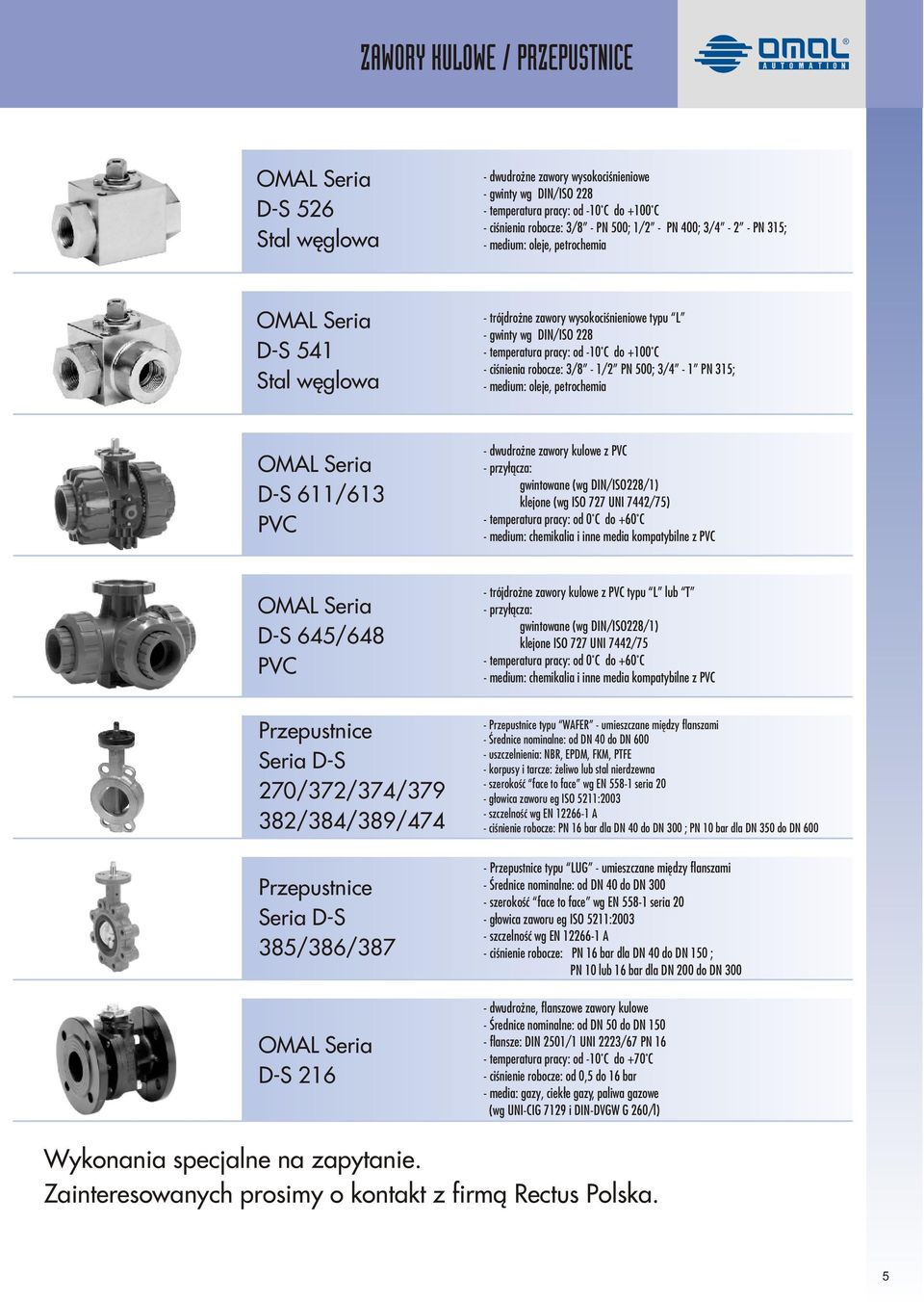

4 D-S dwudro ne zawory wysokociœnieniowe - gwinty wg DIN/ISO temperatura pracy: od -10 C do +100 C - ciœnienia robocze: 3/8 - PN 500; 1/2 - PN 400; 3/4-2 - PN 315; - medium: oleje, petrochemia D-S trójdro ne zawory wysokociœnieniowe typu L - gwinty wg DIN/ISO temperatura pracy: od -10 C do +100 C - ciœnienia robocze: 3/8-1/2 PN 500; 3/4-1 PN 315; - medium: oleje, petrochemia D-S 611/613 PVC - dwudro ne zawory kulowe z PVC - przy³¹cza: gwintowane (wg DIN/ISO228/1) klejone (wg ISO 727 UNI 7442/75) - temperatura pracy: od 0 C do +60 C - medium: chemikalia i inne media kompatybilne z PVC D-S 645/648 PVC Przepustnice Seria D-S 270/372/374/ /384/389/474 Przepustnice Seria D-S 385/386/387 D-S trójdro ne zawory kulowe z PVC typu L lub T - przy³¹cza: gwintowane (wg DIN/ISO228/1) klejone ISO 727 UNI 7442/75 - temperatura pracy: od 0 C do +60 C - medium: chemikalia i inne media kompatybilne z PVC - Przepustnice typu WAFER - umieszczane miêdzy flanszami - Œrednice nominalne: od DN 40 do DN uszczelnienia: NBR, EPDM, FKM, PTFE - korpusy i tarcze: eliwo lub stal nierdzewna - szerokoœæ face to face wg EN seria 20 - g³owica zaworu eg ISO 5211: szczelnoœæ wg EN A - ciœnienie robocze: PN 16 bar dla DN 40 do DN 300 ; PN 10 bar dla DN 350 do DN Przepustnice typu LUG - umieszczane miêdzy flanszami - Œrednice nominalne: od DN 40 do DN szerokoœæ face to face wg EN seria 20 - g³owica zaworu eg ISO 5211: szczelnoœæ wg EN A - ciœnienie robocze: PN 16 bar dla DN 40 do DN 150 ; PN 10 lub 16 bar dla DN 200 do DN dwudro ne, flanszowe zawory kulowe - Œrednice nominalne: od DN 50 do DN flansze: DIN 2501/1 UNI 2223/67 PN 16 - temperatura pracy: od -10 C do +70 C - ciœnienie robocze: od 0,5 do 16 bar - media: gazy, ciek³e gazy, paliwa gazowe (wg UNI-CIG 7129 i DIN-DVGW G 260/l) Wykonania specjalne na zapytanie. Zainteresowanych prosimy o kontakt z firm¹ Rectus Polska. 5

5 P³yta pod zawory steruj¹ce ISO-NAMUR Wy³¹czniki krañcowe w wykonaniu Ex (wykonanie antywybuchowe) Elektrozawory z przy³¹czem ISO Wizualne wskaÿniki po³o enia Elektrozawory z przy³¹czem NAMUR Os³ona wy³¹czników krañcowych Elektrozawory 3/2 do si³owników obrotowych z powrotem sprê yn¹ Modu³ wy³¹czników krañcowych z wizualnym wskaÿnikiem po³o enia Indukcyjne Modu³ wy³¹czników krañcowych z wizualnym wskaÿnikiem po³o enia - wykonanie antywybuchowe EEx d II T6 Mechaniczne (IP 67) Pozycjoner elektropneumatyczny Mechaniczne (IP 65) Pozycjoner pneumatyczny Pneumatyczne Ko³o rêcznego przesterowania 6

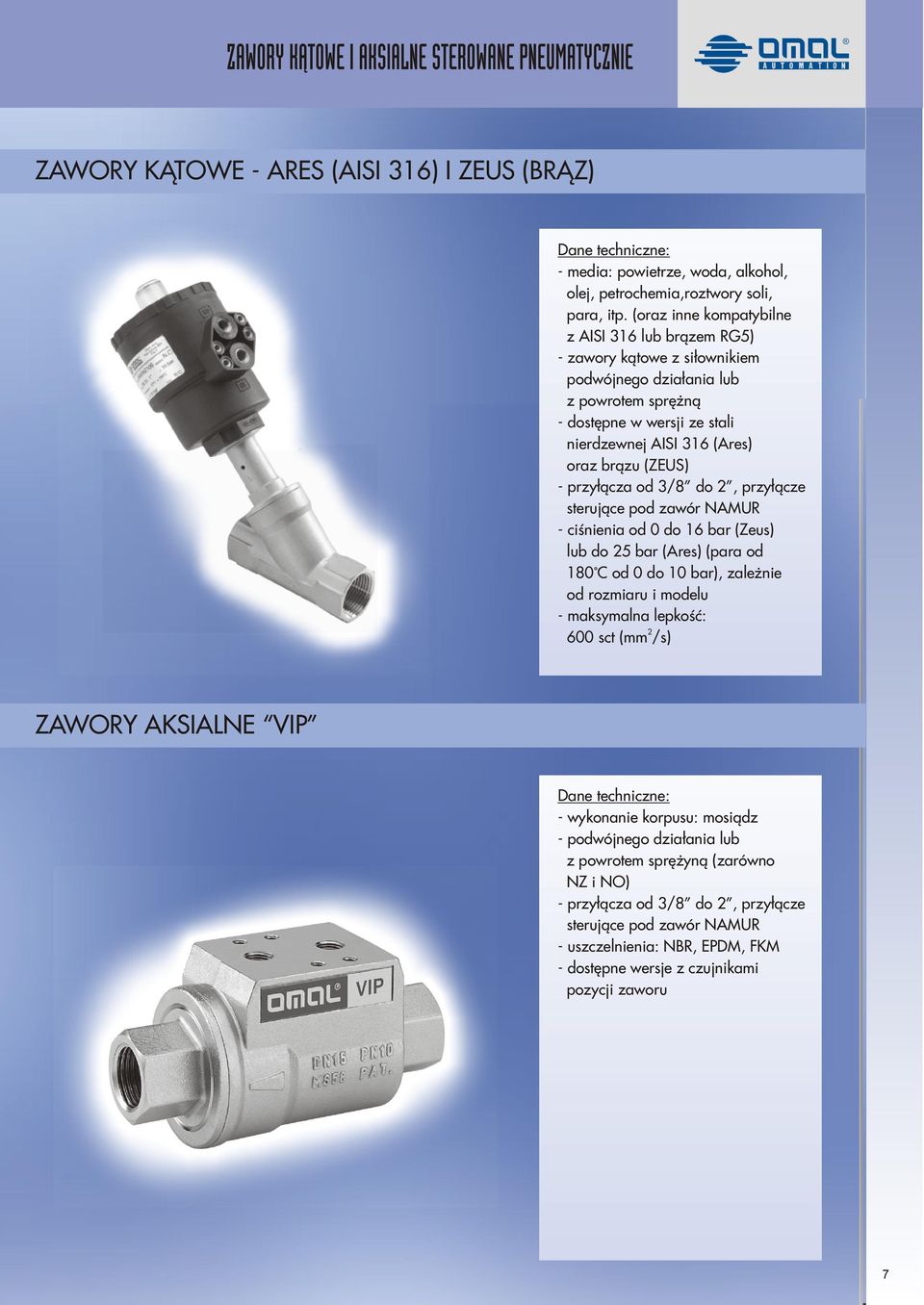

6 ZAWORY K TOWE - ARES (AISI 316) I ZEUS (BR Z) - media: powietrze, woda, alkohol, olej, petrochemia,roztwory soli, para, itp. (oraz inne kompatybilne z AISI 316 lub br¹zem RG5) - zawory k¹towe z si³ownikiem podwójnego dzia³ania lub z powrotem sprê n¹ - dostêpne w wersji ze stali nierdzewnej AISI 316 (Ares) oraz br¹zu (ZEUS) - przy³¹cza od 3/8 do 2, przy³¹cze steruj¹ce pod zawór NAMUR - ciœnienia od 0 do 16 bar (Zeus) lub do 25 bar (Ares) (para od 180 C od 0 do 10 bar), zale nie od rozmiaru i modelu - maksymalna lepkoœæ: 600 sct (mm2/s) ZAWORY AKSIALNE VIP - wykonanie korpusu: mosi¹dz - podwójnego dzia³ania lub z powrotem sprê yn¹ (zarówno NZ i NO) - przy³¹cza od 3/8 do 2, przy³¹cze steruj¹ce pod zawór NAMUR - uszczelnienia: NBR, EPDM, FKM - dostêpne wersje z czujnikami pozycji zaworu 7
