1 Źródła Ciepła Mgr inż. Andrzej Jurkiewicz

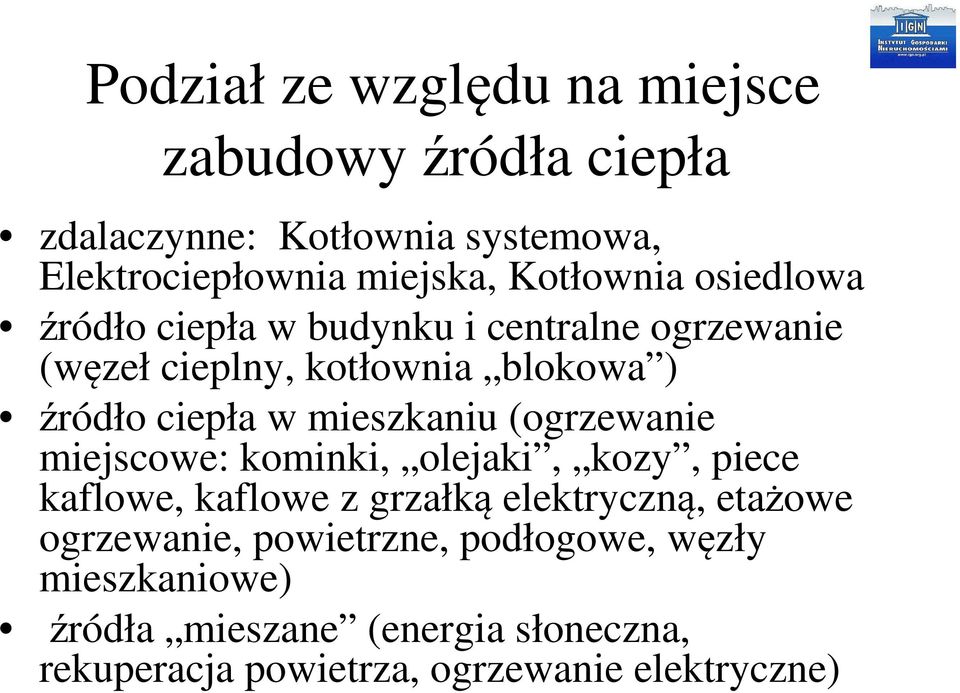

2 Podział ze względu na miejsce zabudowy źródła ciepła zdalaczynne: Kotłownia systemowa, Elektrociepłownia miejska, Kotłownia osiedlowa źródło ciepła w budynku i centralne ogrzewanie (węzeł cieplny, kotłownia blokowa ) źródło ciepła w mieszkaniu (ogrzewanie miejscowe: kominki, olejaki, kozy, piece kaflowe, kaflowe z grzałką elektryczną, etażowe ogrzewanie, powietrzne, podłogowe, węzły mieszkaniowe) źródła mieszane (energia słoneczna, rekuperacja powietrza, ogrzewanie elektryczne)

mieszkaniu (ogrzewanie miejscowe: kominki, olejaki, kozy, piece kaflowe, kaflowe z grzałką elektryczną, etażowe

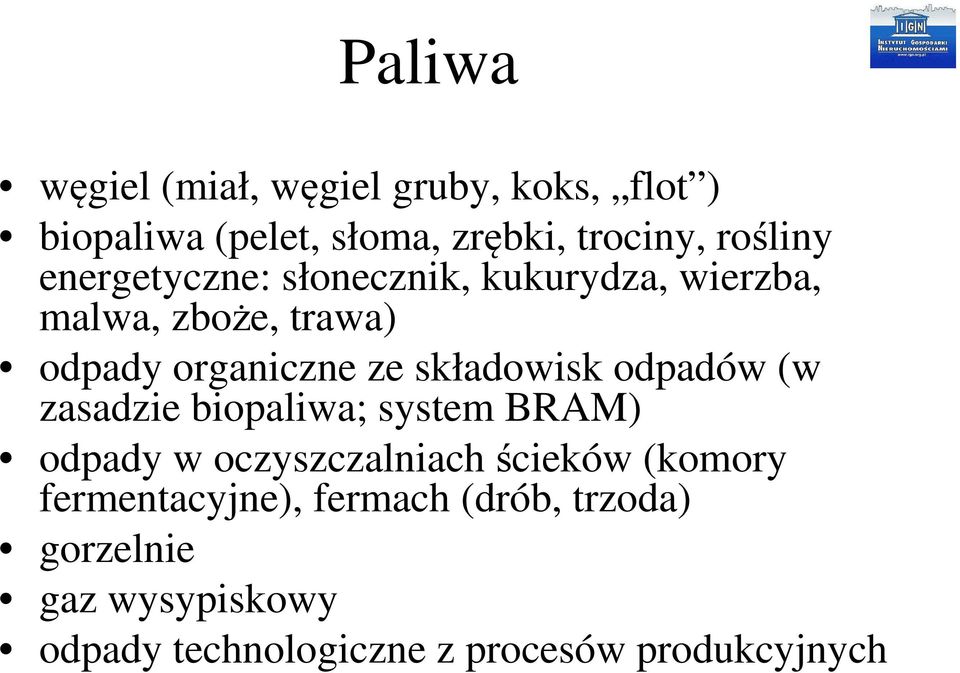

3 Paliwa węgiel (miał, węgiel gruby, koks, flot ) biopaliwa (pelet, słoma, zrębki, trociny, rośliny energetyczne: słonecznik, kukurydza, wierzba, malwa, zboże, trawa) odpady organiczne ze składowisk odpadów (w zasadzie biopaliwa; system BRAM) odpady w oczyszczalniach ścieków (komory fermentacyjne), fermach (drób, trzoda) gorzelnie gaz wysypiskowy odpady technologiczne z procesów produkcyjnych

odpadów (w zasadzie biopaliwa; system BRAM) odpady w oczyszczalniach ścieków (komory

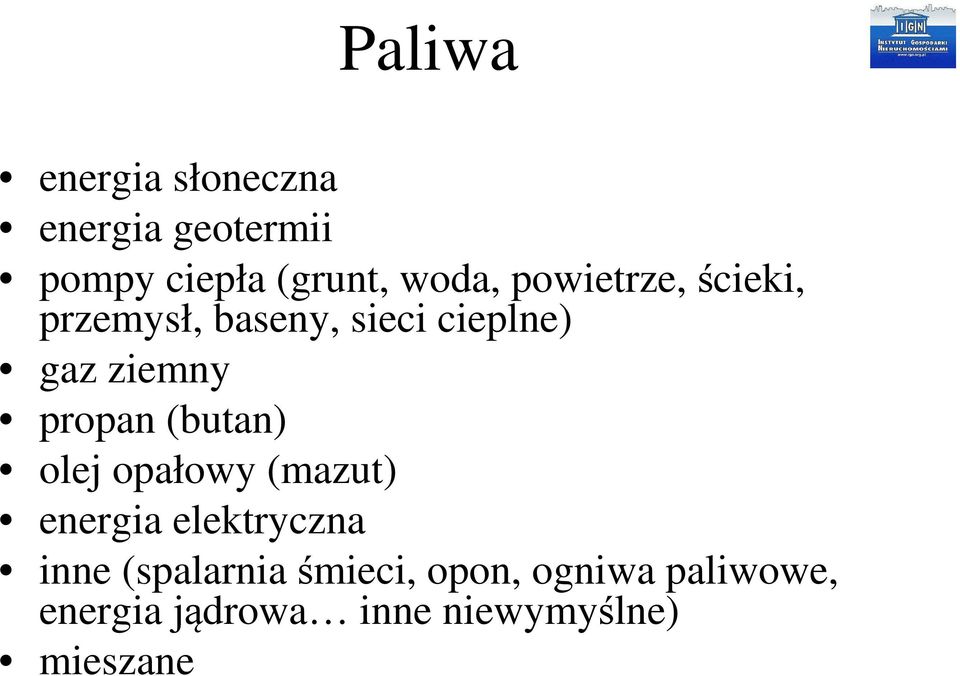

4 Paliwa energia słoneczna energia geotermii pompy ciepła (grunt, woda, powietrze, ścieki, przemysł, baseny, sieci cieplne) gaz ziemny propan (butan) olej opałowy (mazut) energia elektryczna inne (spalarnia śmieci, opon, ogniwa paliwowe, energia jądrowa inne niewymyślne) mieszane

(butan) olej opałowy (mazut) energia elektryczna inne (spalarnia

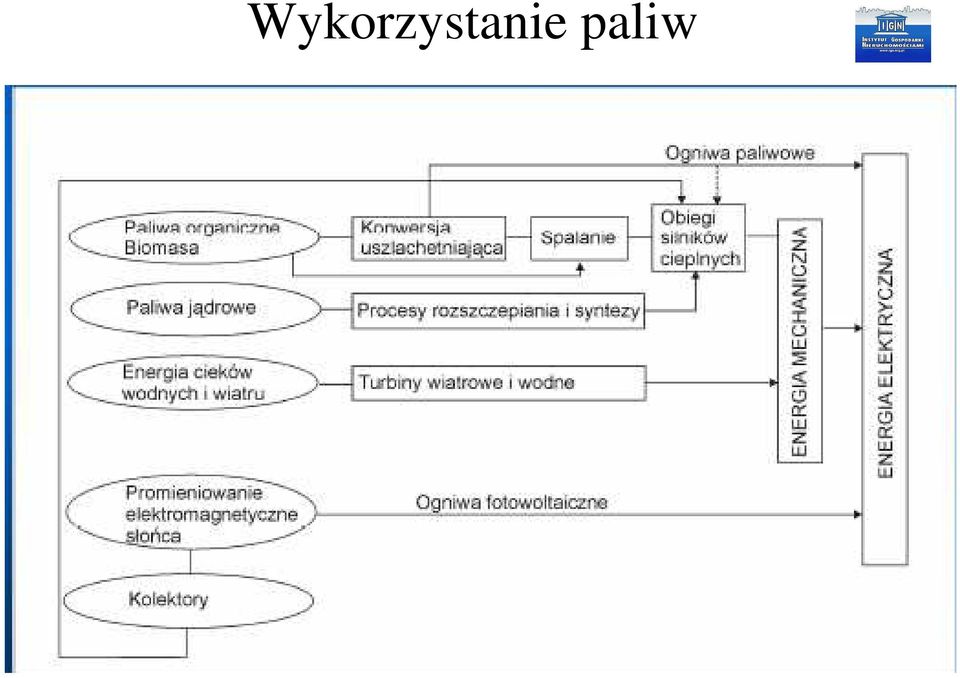

5 Wykorzystanie paliw

6 Podział ze względu na czynnik grzewczy wodne parowe powietrzne olejowe ogrzewanie promiennikami (słoneczne) media technologiczne mieszane

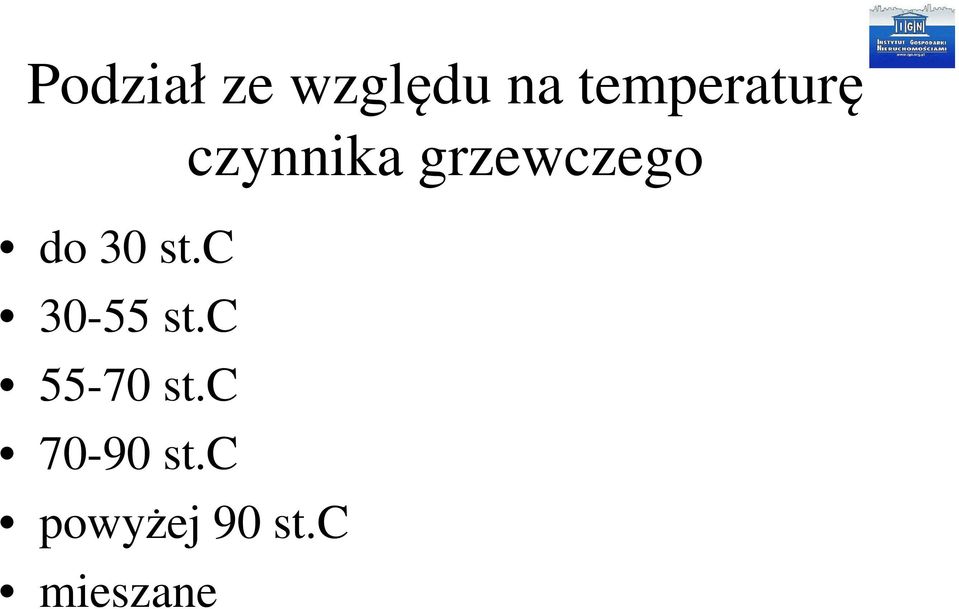

7 Podział ze względu na temperaturę czynnika grzewczego do 30 st.c st.c st.c st.c powyżej 90 st.c mieszane

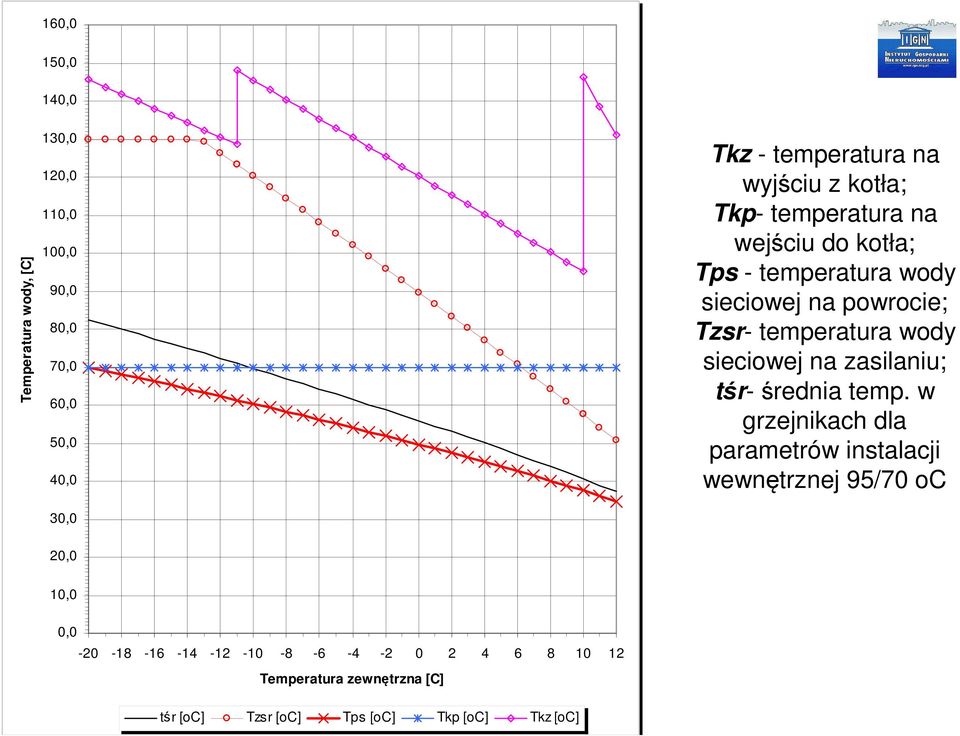

8 160,0 150,0 140,0 Temperatura wody, [C] 130,0 120,0 110,0 100,0 90,0 80,0 70,0 60,0 50,0 40,0 30,0 Tkz - temperatura na wyjściu z kotła; Tkp- temperatura na wejściu do kotła; Tps - temperatura wody sieciowej na powrocie; Tzsr- temperatura wody sieciowej na zasilaniu; tśr-średnia temp. w grzejnikach dla parametrów instalacji wewnętrznej 95/70 oc 20,0 10,0 0, Temperatura zewnętrzna [C] tśr [oc] Tzsr [oc] Tps [oc] Tkp [oc] Tkz [oc]

wody sieciowej na zasilaniu; tśr-średnia temp.

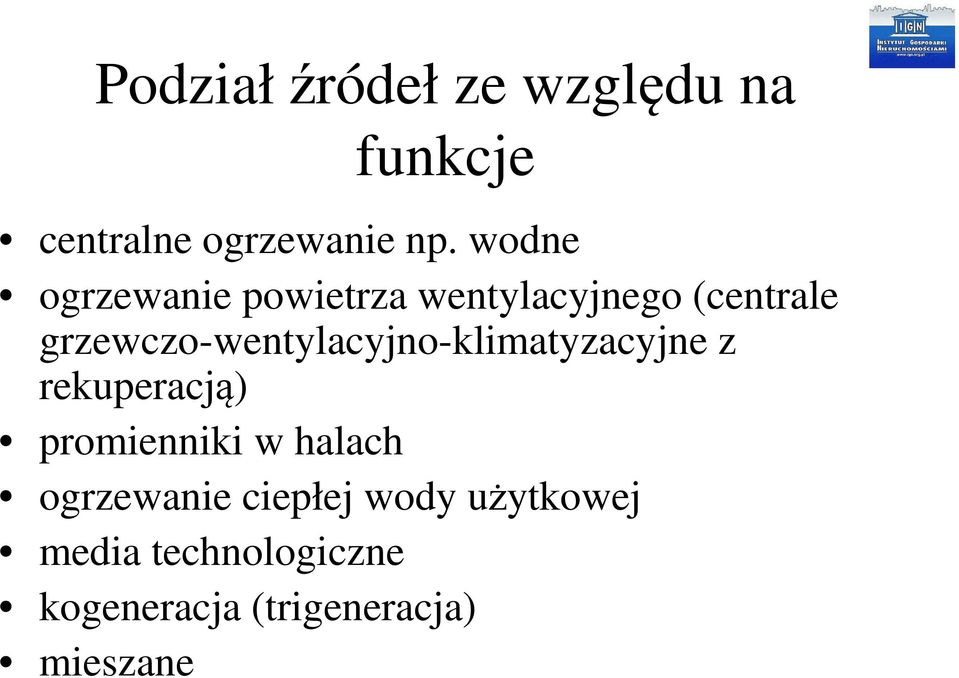

9 Podziałźródeł ze względu na funkcje centralne ogrzewanie np. wodne ogrzewanie powietrza wentylacyjnego (centrale grzewczo-wentylacyjno-klimatyzacyjne z rekuperacją) promienniki w halach ogrzewanie ciepłej wody użytkowej media technologiczne kogeneracja (trigeneracja) mieszane

grzewczo-wentylacyjno-klimatyzacyjne z rekuperacją) promienniki w

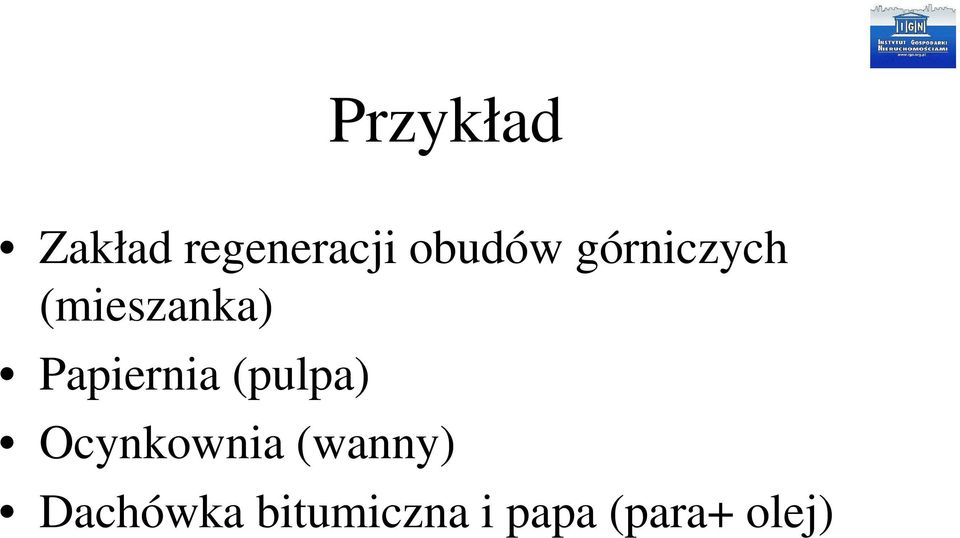

10 Przykład Zakład regeneracji obudów górniczych (mieszanka) Papiernia (pulpa) Ocynkownia (wanny) Dachówka bitumiczna i papa (para+ olej)

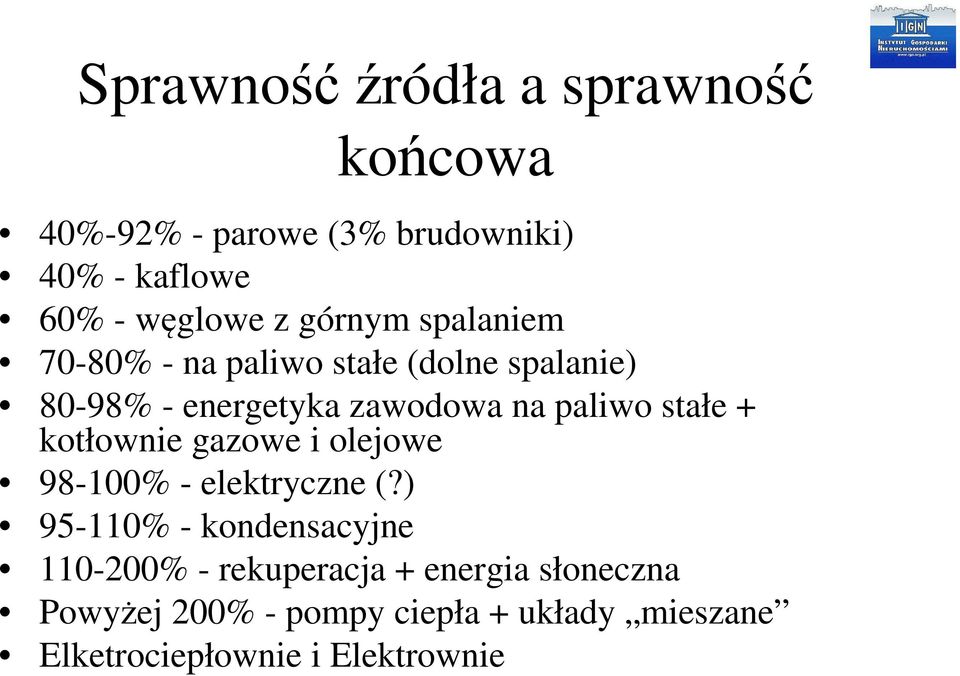

11 Sprawnośćźródła a sprawność końcowa 40%-92% - parowe (3% brudowniki) 40% - kaflowe 60% - węglowe z górnym spalaniem 70-80% - na paliwo stałe (dolne spalanie) 80-98% - energetyka zawodowa na paliwo stałe + kotłownie gazowe i olejowe % - elektryczne (?) % - kondensacyjne % - rekuperacja + energia słoneczna Powyżej 200% - pompy ciepła + układy mieszane Elketrociepłownie i Elektrownie

stałe + kotłownie gazowe i olejowe 98-100% - elektryczne (?

12 Przykład Cwu Metalchem Cwu Nieznanice Sprawność ogrzewania elektrycznego w odniesieniu do energii chemicznej paliwa

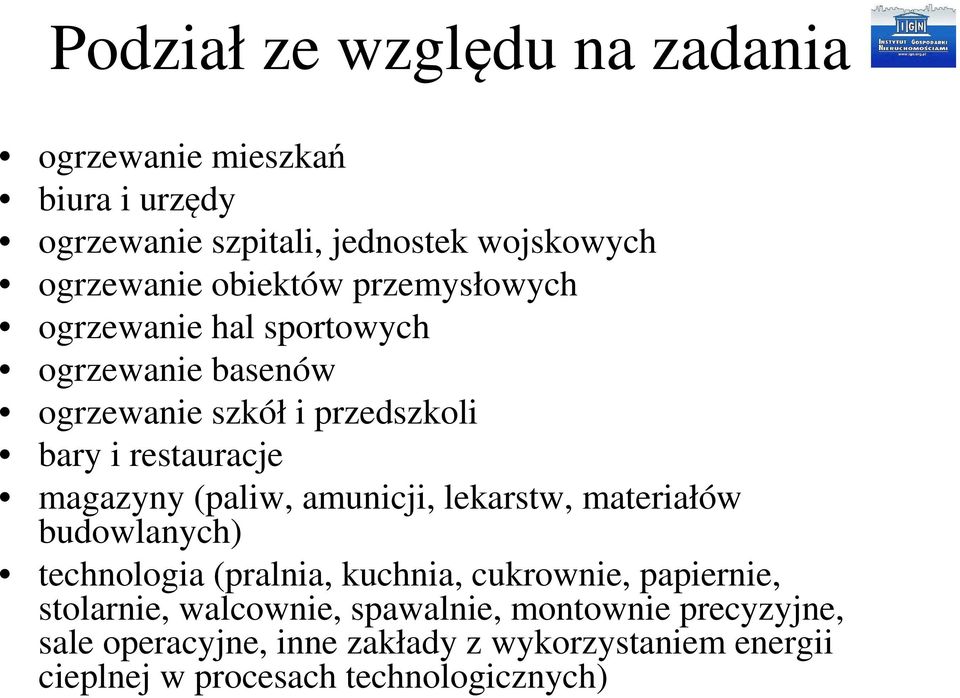

13 Podział ze względu na zadania ogrzewanie mieszkań biura i urzędy ogrzewanie szpitali, jednostek wojskowych ogrzewanie obiektów przemysłowych ogrzewanie hal sportowych ogrzewanie basenów ogrzewanie szkół i przedszkoli bary i restauracje magazyny (paliw, amunicji, lekarstw, materiałów budowlanych) technologia (pralnia, kuchnia, cukrownie, papiernie, stolarnie, walcownie, spawalnie, montownie precyzyjne, sale operacyjne, inne zakłady z wykorzystaniem energii cieplnej w procesach technologicznych)

magazyny (paliw, amunicji, lekarstw, materiałów budowlanych) technologia (pralnia, kuchnia, cukrownie, papiernie, stolarnie,

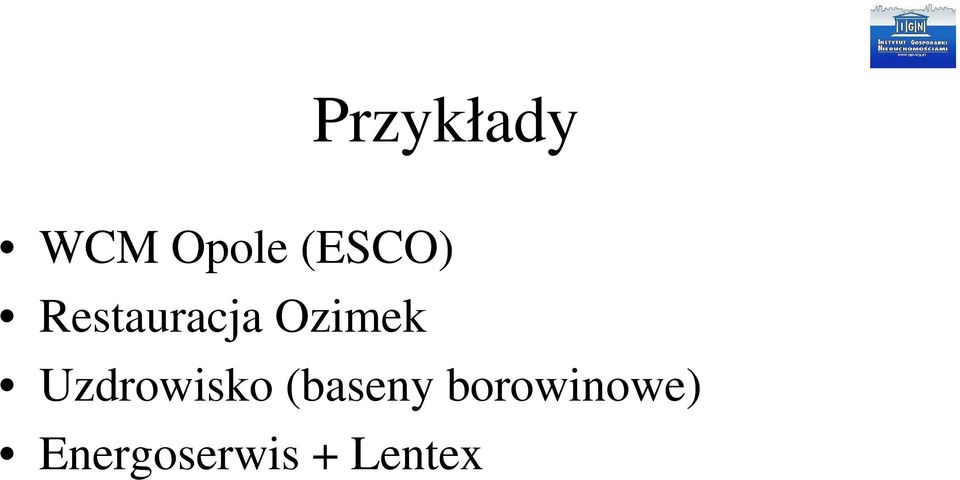

14 Przykłady WCM Opole (ESCO) Restauracja Ozimek Uzdrowisko (baseny borowinowe) Energoserwis + Lentex

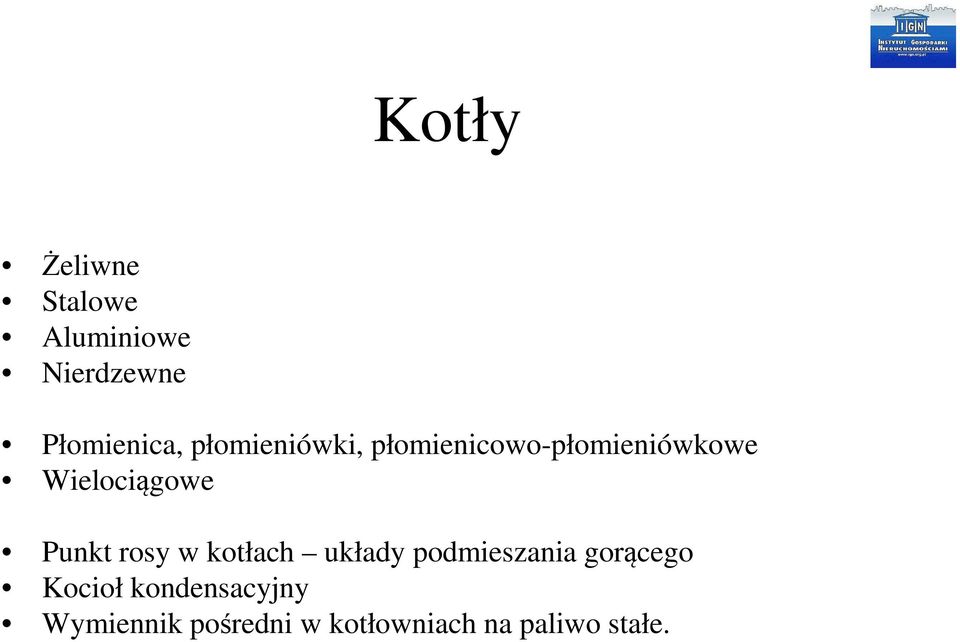

15 Kotły Żeliwne Stalowe Aluminiowe Nierdzewne Płomienica, płomieniówki, płomienicowo-płomieniówkowe Wielociągowe Punkt rosy w kotłach układy podmieszania gorącego Kocioł kondensacyjny Wymiennik pośredni w kotłowniach na paliwo stałe.

Punkt rosy w kotłach układy podmieszania gorącego Kocioł

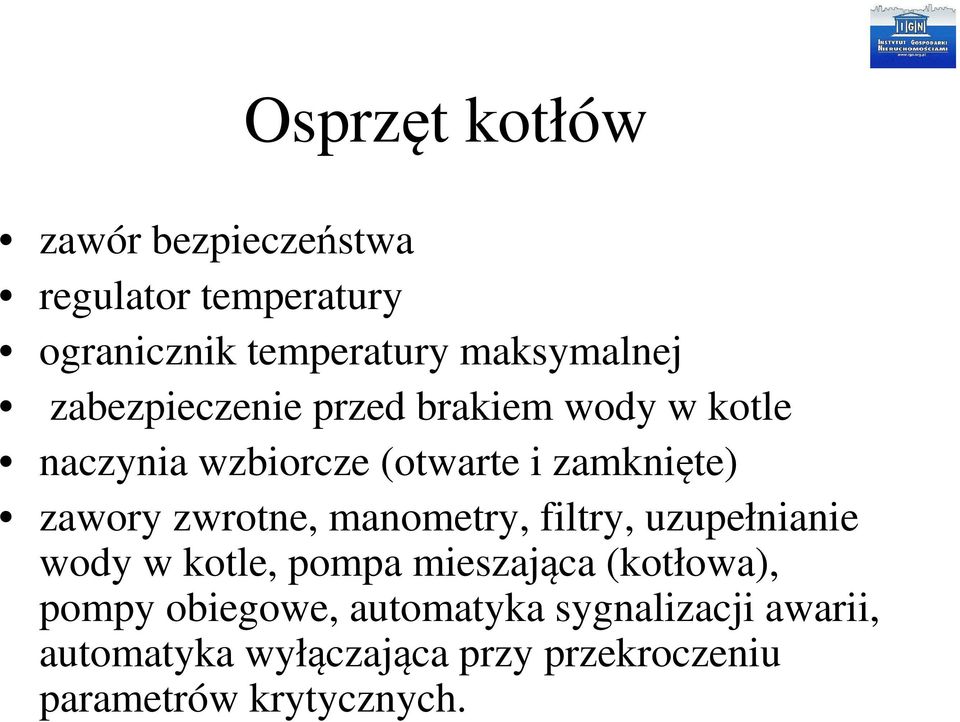

16 Osprzęt kotłów zawór bezpieczeństwa regulator temperatury ogranicznik temperatury maksymalnej zabezpieczenie przed brakiem wody w kotle naczynia wzbiorcze (otwarte i zamknięte) zawory zwrotne, manometry, filtry, uzupełnianie wody w kotle, pompa mieszająca (kotłowa), pompy obiegowe, automatyka sygnalizacji awarii, automatyka wyłączająca przy przekroczeniu parametrów krytycznych.

zwrotne, manometry, filtry, uzupełnianie wody w kotle, pompa mieszająca (kotłowa), pompy

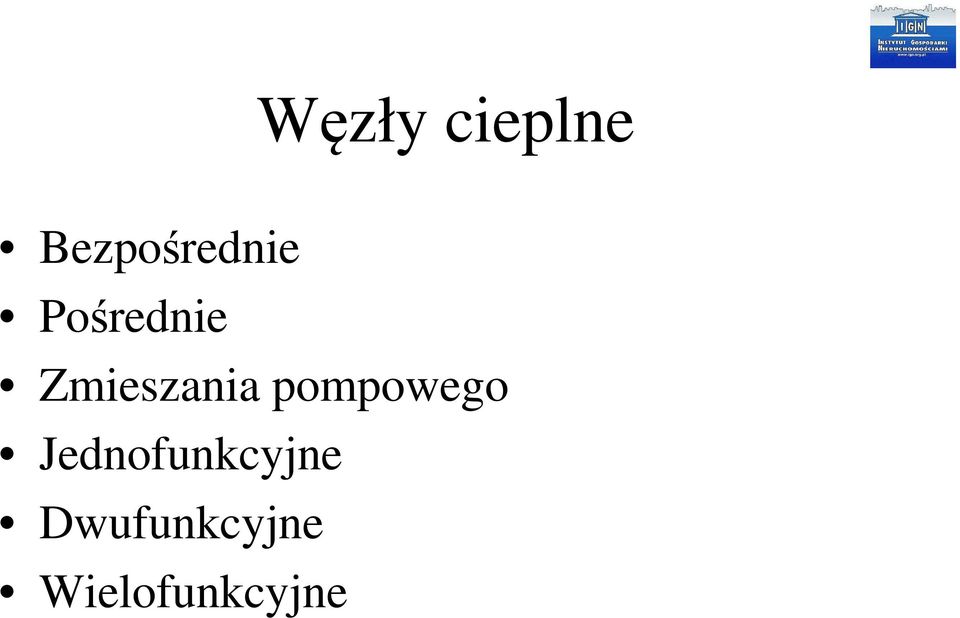

17 Węzły cieplne Bezpośrednie Pośrednie Zmieszania pompowego Jednofunkcyjne Dwufunkcyjne Wielofunkcyjne

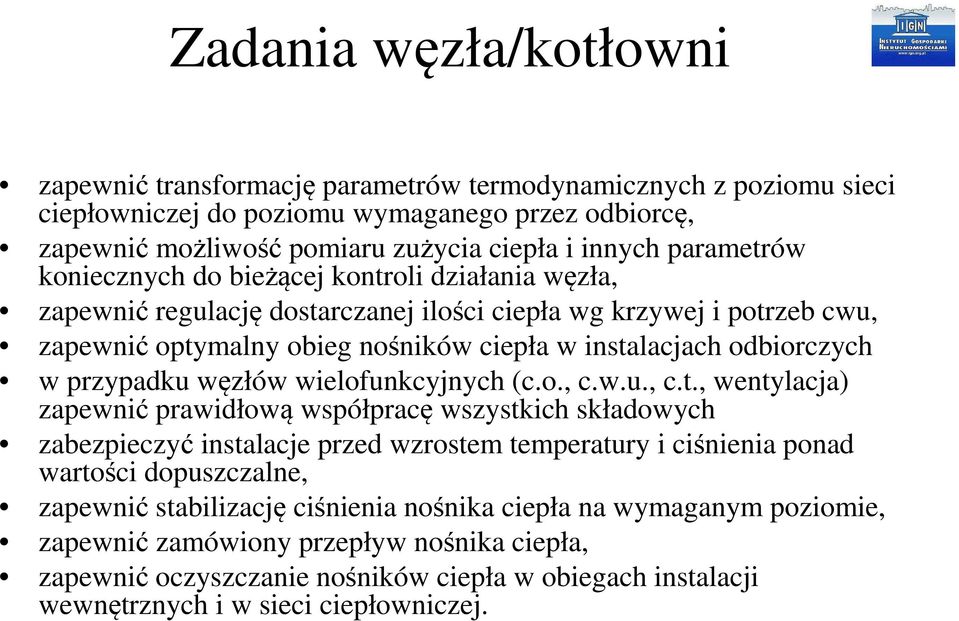

18 Zadania węzła/kotłowni zapewnić transformację parametrów termodynamicznych z poziomu sieci ciepłowniczej do poziomu wymaganego przez odbiorcę, zapewnić możliwość pomiaru zużycia ciepła i innych parametrów koniecznych do bieżącej kontroli działania węzła, zapewnić regulację dostarczanej ilości ciepła wg krzywej i potrzeb cwu, zapewnić optymalny obieg nośników ciepła w instalacjach odbiorczych w przypadku węzłów wielofunkcyjnych (c.o., c.w.u., c.t., wentylacja) zapewnić prawidłową współpracę wszystkich składowych zabezpieczyć instalacje przed wzrostem temperatury i ciśnienia ponad wartości dopuszczalne, zapewnić stabilizację ciśnienia nośnika ciepła na wymaganym poziomie, zapewnić zamówiony przepływ nośnika ciepła, zapewnić oczyszczanie nośników ciepła w obiegach instalacji wewnętrznych i w sieci ciepłowniczej.

odbiorczych w przypadku węzłów wielofunkcyjnych (c.o., c.w.u., c.t.

19 układy automatyki i sterowania automatyka pogodowa detektor gazu (CO) zabezpieczenie podstawowe kotła sterownie master-slade dzień/noc, lato/zima, weekend system ewidencji awarii i monitoring (internet, GSM) system ewidencji parametrów liczniki ciepła i rejestr parametrów dostawy energii kontrola pracy źródła priorytet cwu i efekt osłabienia ogrzewanie sekcyjne sterownie technologią (zawory regulacyjne, pompy, wentylatory, podajniki paliwa i powietrza) uzupełnianie zładu bezwładność zładu (układy samouczące się) kotłownia jedno, dwu lub wielofuncyjna

dostawy energii kontrola pracy źródła priorytet cwu i efekt osłabienia ogrzewanie sekcyjne sterownie technologią (zawory regulacyjne,

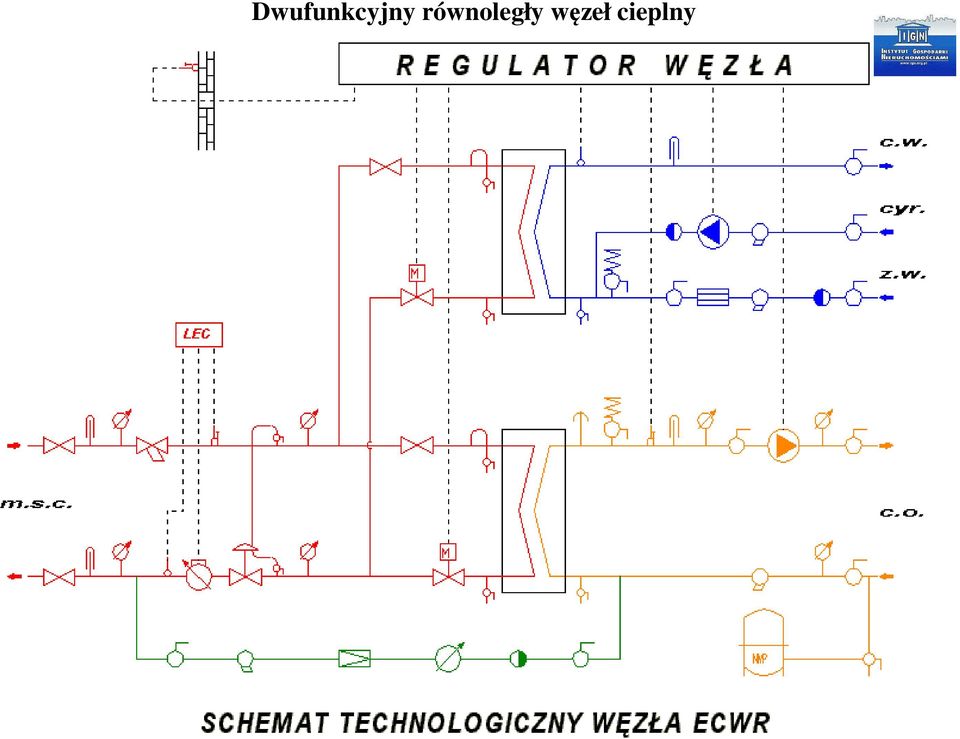

20 Dwufunkcyjny równoległy węzeł cieplny

21 Schemat technologiczny dwufunkcyjnego węzła cieplnego

22 Schemat technologiczny węzła cieplnego dwufunkcyjnego szeregowo-równoległego

23 Q=cp*(Tz-Tp)*M O co walczymy? Rola podmieszania gorącego Rola podmieszania zimnego Priorytet cwu Regulatory pogodowe Programy grzewcze Systemy mieszane (Rybnik)
