PS400. Cyfrowy Wizualizator. Krótki przewodnik

Transkrypt

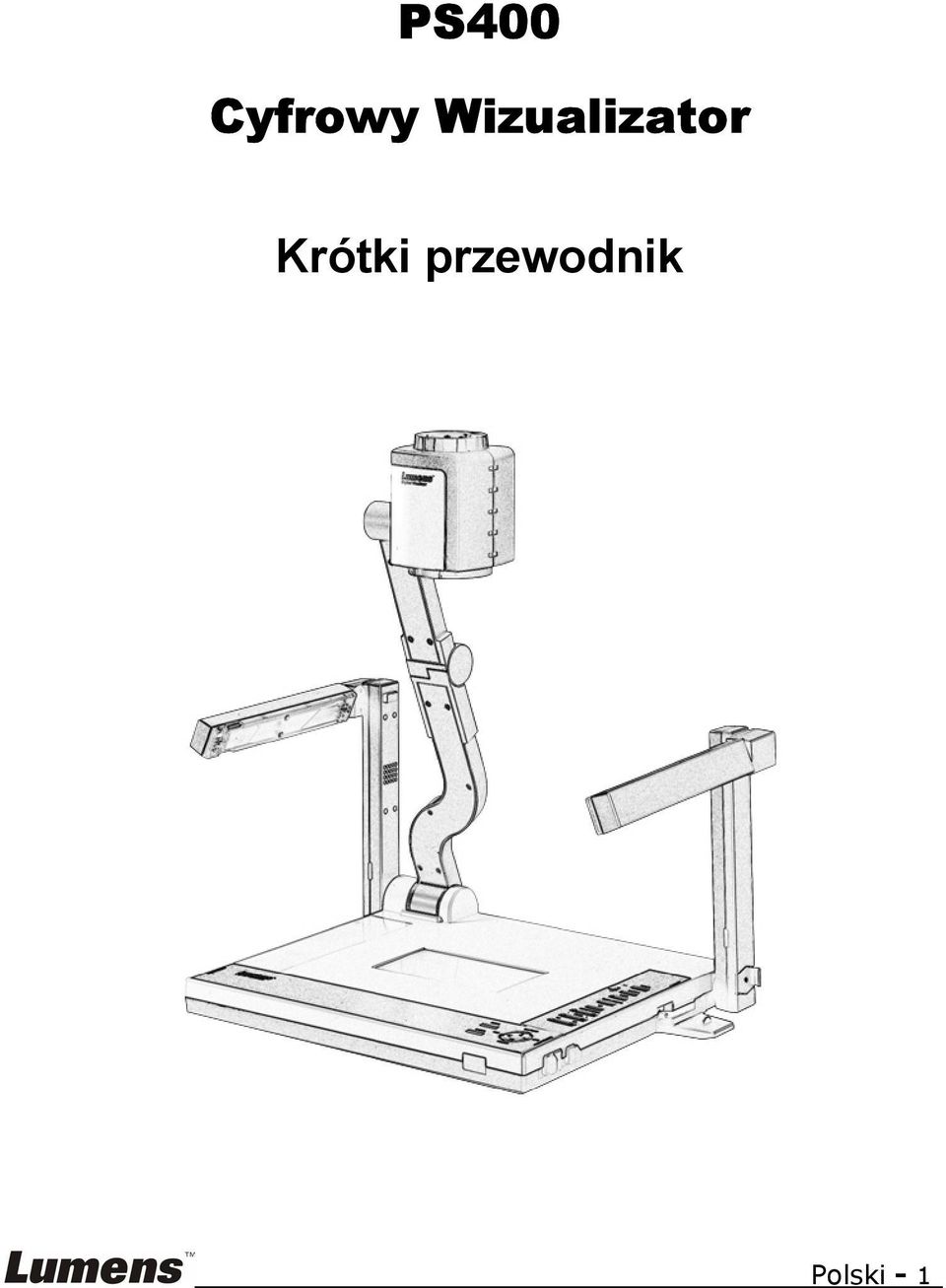

1 PS400 Cyfrowy Wizualizator Krótki przewodnik Polski - 1

2 1. Zawartość zestawu Jednostka główna Krótki przewodnik Podręcznik użytkownika Karta Kabel zasilania Kabel USB Kabel C-Video Kabel VGA 2. Charakterystyka produktu 1. Główka kamery 2. Ramię kamery 3. Lampa 4. Podświetlenie Gniazdo pilota 6. Gniazdo karty CF 7. Blokada lampy 8. Panel kontrolny 9. Przewodnik po funkcjach przycisków 10. Sensor IR (do pilota) 11. Złącze IO Polski - 2

3 3. Instalacja 3.1 Podłączanie wyjścia / wejścia Podłączanie urządzenia do monitora lub projektora za pomocą kabla VGA Monitor Projektor Podłączanie urządzenia do monitora lub projektora za pomocą kabla DVI Monitor Projektor Podłączanie urządzenia do telewizora za pomocą kabla C-Video lub S-Video TV Korzystanie z przełącznika DIP NTSC PAL OFF ON OFF ON [Uwaga] 1. Ustawienie przełącznika DIP zostanie zastosowane po zrestartowaniu urządzenia. 2. Po podłączeniu urządzenia za pomocą kabla C-Video/S-Video nie można korzystać ze standardu VGA. 3. NTSC: Stany Zjednoczone, Tajwan, Panama, Filipiny, Kanada, Chile, Japonia, Korea, Meksyk 4. PAL: Poza wyżej wymienionymi krajami w systemie NTSC. Polski - 3

4 3.1.4 Podłączanie urządzenia za pomocą kabla VGA do komputera PC Laptop Podłączanie urządzenia do komputera za pomocą kabla USB Podłącz urządzenie do portu USB, następnie zainstaluj dostarczony program queue. Więcej informacji znajduje się w aplikacji zawierającej instrukcję użytkownika. PC Laptop [Uwaga] Nie należy podłączać cyfrowego wizualizatora do komputera zanim nie zostanie poprawnie zainstalowany sterownik USB Podłączanie urządzenia do komputera za pomocą kabla RS232 Podłącz kabel do portu RS232, a następnie wykonaj instrukcję RS232. PC Laptop Podłącz do gniazdka zasilania Gniazdko prądu zmiennego Polski - 4

5 3.2 Konfiguracja wstępna Skonfiguruj wizualizator cyfrowy 1. Pociągnij w górę ramię oraz główkę kamery, a następnie ustaw główkę kamery w kierunku platformy 2. Naciskaj i przesuwaj zaczepy (Zwalnianie lampy), aby zwolnić blokadę lampy, a następnie pociągnij w górę ramiona. 3. Obracaj złożoną lampą, aby ustawić ją w kierunku platformy zgodnie ze wskazaniem strzałek. Uwaga: Kąt ustawienia główki kamery do lampy oraz ramienia do lampy jest ograniczony. Nie należy obracać jej z użyciem siły, gdy zostanie osiągnięty maksymalny kąt Włączanie urządzenia Uwaga: Przed rozpoczęciem korzystania z cyfrowego wizualizatora należy upewnić się, że jest podłączony do komputera, źródła obrazu wideo lub innego urządzenia wyjściowego. Informacje na ten temat znajdują się w sekcji Naciśnij przycisk oznaczony ( włącznik ) przez okres około jednej sekundy, aby włączyć cyfrowy wizualizator. Czerwona dioda (migająca zanim wizualizator zostanie włączony) zaświeci się na zielono. 2. Naciśnij przycisk Lampa na pilocie, aby włączyć boczną lampę lub podświetlenie. Uwaga: można obracać główką kamery, aby uzyskać optymalne oświetlenie. Polski - 5

6 4. Korzystanie z urządzenia 4.1 Wybierz źródło wejściowe Cyfrowy wizualizator został ustawiony jako domyślne źródło wejściowe. Aby zmienić źródło wejściowe, naciśnij przycisk Source. Monitor Projektor PC Laptop 4.2 Powiększanie / zmniejszanie Powiększanie / zmniejszanie odbywa się podczas naciskania przycisku przez dłuższy czas Przyciski Polski - 6

7 4.3 Autofocus Funkcja Autofocus jest uruchamiana pojedynczym naciśnięciem 4.4 Regulacja jasności 4.5 Format A4/A5 Domyślnym obszarem pobierania obrazu jest format A4. Aby go zmienić, należy nacisnąć przycisk A5. Polski - 7

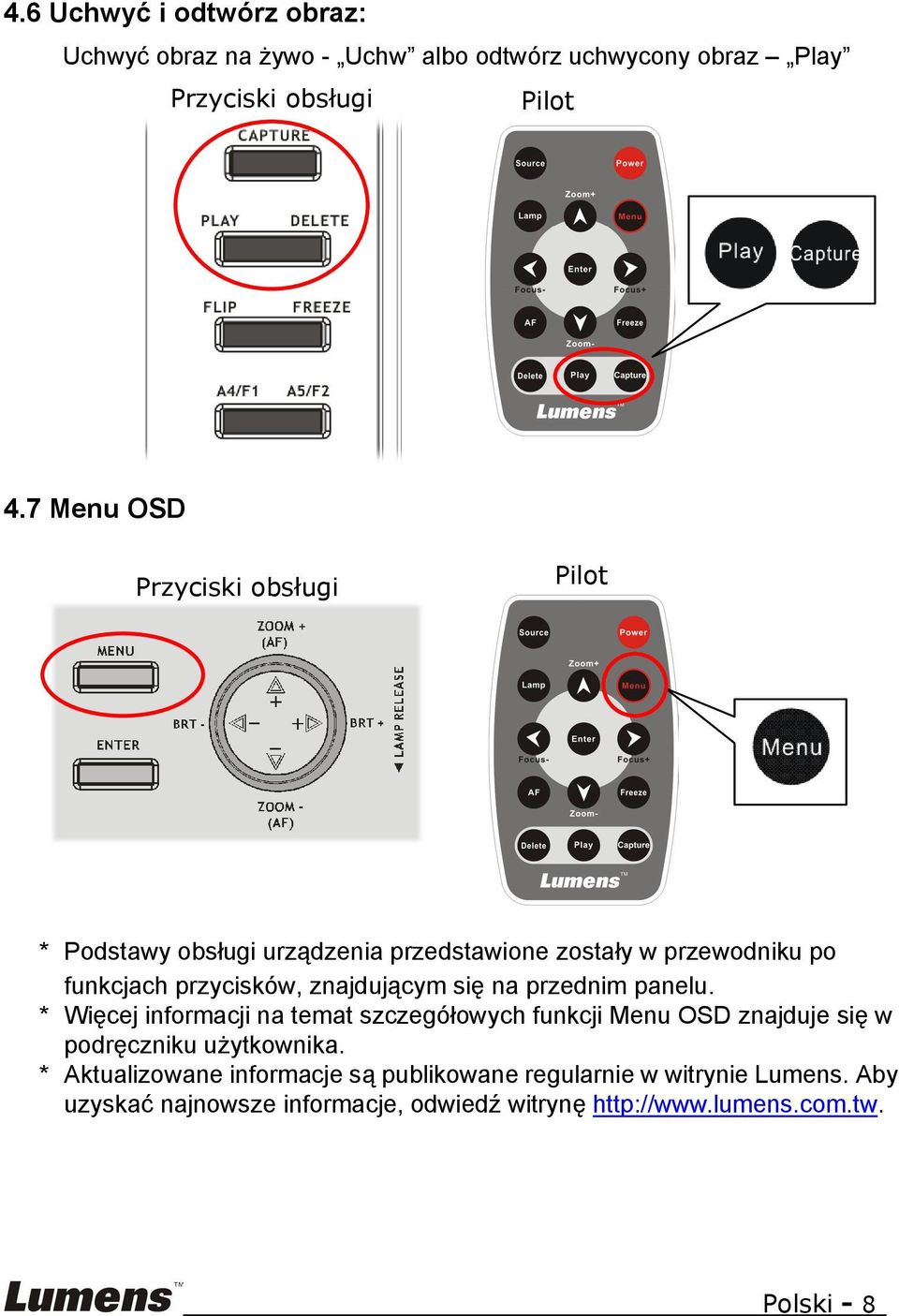

8 4.6 Uchwyć i odtwórz obraz: Uchwyć obraz na żywo - Uchw albo odtwórz uchwycony obraz Play 4.7 Menu OSD * Podstawy obsługi urządzenia przedstawione zostały w przewodniku po funkcjach przycisków, znajdującym się na przednim panelu. * Więcej informacji na temat szczegółowych funkcji Menu OSD znajduje się w podręczniku użytkownika. * Aktualizowane informacje są publikowane regularnie w witrynie Lumens. Aby uzyskać najnowsze informacje, odwiedź witrynę Polski - 8
