INSTRUKCJA Model TC-20P

Transkrypt

1 INSTRUKCJA Model TC-20P 1

2 Spis treści Zasady bezpieczeństwa... 3 Podzespoły wizualizera (budowa wizualizera)... 4 Pilot zdalnego sterowania... 5 Panel sterowania... 6 Ekran LCD... 7 Przygotowywanie urządzenia... 7 Ustawienia wizualizera... 7 Regulacja... 9 Regulacja ramienia obrazu dla różnych rozmiarów obrazów Tryb MACRO Rampa LED ramienia Instalacja karty SD w wizualizerze Podłączanie do komputera Podłączanie kabla VGA Podłączanie kabla HDMI Przechwytywanie obrazu Menu Obsługa wizualizera za pomocą paska narzędzi Ustawienia Wizualizera Składanie Wizualizera Najczęstsze problemy Kontakt

3 Zasady bezpieczeństwa Nie pozwól dzieciom na korzystanie z urządzenia bez nadzoru nauczyciela. Nie patrz bezpośrednio w lampę, żeby nie uszkodzić oczu. Nie uderzaj modułem kamery w inne urządzenia oraz powierzchnie. Nie rozlewaj żadnych płynów na panel sterowania. Odłącz urządzenie od zasilania jeżeli nie używasz go przez dłuższy czas. Montaż i demontaż urządzenia i zasilacza dokonuj zgodnie z instrukcją. Nie należy przesuwać ramienia projektora trzymając moduł kamery. Nie używaj zasilacza od wizualizera z innymi urządzeniami. 3

4 Nie przesuwaj wizualizera za ramię. Przesuwaj wizualizer trzymając go oburącz za podstawę lub za ramię lampy. Podzespoły wizualizera (budowa wizualizera) 1. Kamera 2. Ramię kamery II 3. Ramię kamery I 4. Wbudowany mikrofon 5. Otwory wentylacyjne 6. Panel wejść boczny 7. Panel kontrolny 8. Zabezpieczenie przed kradzieżą 9. Gniazdo zasilania DC 12V in 10. Panel wejść tylni 11. Podstawa 12. Ekran LCD 13. Przycisk zasilania 14. Gumowe osłony 15. Ramię lampy 16. Wskaźnik kamery 17. Odbiornik IR 4

5 Pilot zdalnego sterowania Przycisk zasilania Ustawienia Automatyczna jasność, balans bieli i auto focus Sygnał wyjściowy Przesunięcie kursora w górę Przesuniecie kursora w dół Przesunięcie kursora w lewo Przesunięcie kursora w prawo Odbicie obrazu Dźwięk + Dźwięk - Obrót obrazu Tryb kolorowy, tryb czarno biały Video OUT / HDMI lub VGA OUT XGA, SXGA, WXGA, 720P i 1080P Potwierdzenie Zdjęcie i zapis w pamięci ROM lub na karcie SD Wyświetlenie/ukrycie paska narzędzi Nagranie filmu i zapis na karcie SD Zamrożenie obrazu Ponowne wyświetlenie filmów i zdjęć Jasność+ Jasność - Lampa ON/OFF Tryb tekstu/tryb obrazu Powiększenie obrazu Zmniejszenie obrazu 5

6 Panel sterowania Lampa ON/OFF Kasowanie Sygnał wyjściowy Nagranie filmu i zapis go na karcie Ponowne wyświetlenie zdjęć i tekstów Zdjęcie i zapis go w pamięci ROM lub na karcie SD Obrót obrazu Odbicie obrazu Zamrożenie obrazu Wyświetlenie ukrycie paska narzędzi Automatyczna jasność, balans bieli i auto focus Przesunięcie kursora w górę, dół, lewo i prawo Potwierdzenie Jasność - Jasność + Pomniejszenie obrazu Powiększenie obrazu Tryb tekstu i obrazu Zamrażanie góry lub 1/8 ekranu Podział Ekranu Tryb koloru / Tryb czarno biały 6

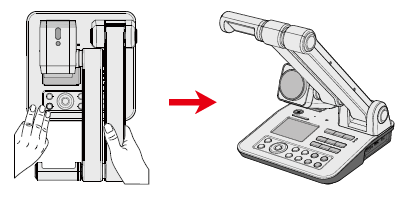

7 Ekran LCD Ekran LCD pozwala na podgląd obrazu z kamery urządzenia. Wyswietlacz pokazuje tylko obraz z kamery wizulizera bez znaczenia który sygnał jest wybrany w danej chwili. Jeśli wybrane jest wyjście AV, na wyświetlaczu pojawi się informacja NO SIGNAL Przygotowywanie urządzenia Ustawienia wizualizera Krok 1 Przytrzymaj podstawę jedną ręką a drugą delikatnie podnieś ramię do góry (do momentu aż usłysz charakterystyczny dźwięk). 7

8 Krok 2 Pociągnij w górę ramię aby ustawić Wizualizer do właściwej pozycji. Krok 3 Ustaw kamerę obiektywem w dół. Krok 4 Ustaw odpowiednią pozycję za pomocą ramienia lampy 8

9 Regulacja Krok 1 Ustaw ręcznie głowicę kamery Krok 2 Ustaw odpowiednią jasność za pomocą ramienia lamy. 9

10 Regulacja ramienia obrazu dla różnych rozmiarów obrazów. A4 Ustaw ramię jak na rysunku A3 Ustaw ramię jak na rysunku 10

11 Tryb MACRO Ustaw ramię jak rysunku Rampa LED ramienia Jeżeli brakuje światła naciśnij przycisk na panelu sterowania w celu zwiększenia jakości zdjęcia Instalacja karty SD w wizualizerze Umieść kartę SD w slocie SD. Po umieszczeniu karty SD zastąpi ona automatycznie pamięć urządzenia Naciśnij kartę SD aby usunąć ją z urządzenia 11

12 UWAGA Funkcja nagrywania będzie dostępna jedynie po zainstalowaniu karty pamięci w urządzeniu.? Odłącz urządzenie od zasilania przed podłączeniem dodatkowych urządzeń do niego. Panel boczny Panel tylni 12

13 Zasilanie Podłącz zasilacz do gniazda 12V Używaj tylko zasilacz dołączonego do urządzenia Nie dotykaj przewodów zasilania mokrymi rękoma W zależności od kraju zasilacz i wtyczka mogą być różne Podłączanie do komputera Podłączanie kabla VGA Krok 1 Podłącz kabel VGA do wizualizera do portu VGA-in a drugą część kabla do portu VGA-out w komputerze Krok 2 Podłącz kabel AUDIO do wizualizera do portu Audio-in a drugą część kabla do portu Audio-out w komputerze Krok 3 Podłącz kabel VGA do portu VGA-out w wizualizerze a drugą cześć do portu VGA-in w urządzeniu wyświetlającym Krok 4 Podłącz kabel audio do portu Audio-out w wizualizerze a drugą część kabla do głośników Krok 5 Naciśnij przycisk Source na pilocie lub na panelu aby wybrać odpowiedni sygnał 13

14 Podłączanie kabla HDMI Krok 1 Podłącz kabel HDMI do wizualizera do portu HDMI-IN a drugą część kabla do portu HDMI-out w komputerze Krok 2 Podłącz kabel HDMI do wizualizera do portu HDMI-out a drugą część do portu HDMI-in urządzenia wyświetlającego Krok 3 Naciśnij przycisk Source na pilocie lub na panelu aby wybrać odpowiedni sygnał 14

15 Przechwytywanie obrazu Krok 1 Użyj kabla USB typu AB do połączenia wizualizera z komputerem Krok 2 Zainstaluj program do przechwytywania obrazu (progam dołączony na płycie do wizualizera) Krok 3? 15

16 Menu Obsługa wizualizera za pomocą paska narzędzi Użyj przycisku narzędzi na pilocie zdalnego sterowania lub na panelu kontrolnym aby uruchomić pasek Użyj przycisków lub jako przycisków wyboru Użyj przycisku aby potwierdzić Użyj przycisku aby wrócić do poprzedniego menu Użyj ikony do głównego menu paska narzędziowego Ikona Opis funkcji Zoom + Zoom - Powiększenie fragmentu Zdjęcie oraz zapis w pamięci RAM lub na karcie SD Nagranie filmu i zapis go na karcie SD Zamrożenie obrazu Zamrożenie góry ekranu lub 1/8 Zakrycie części ekranu Odbicie lustrzane Obrót ekranu Tryb tekstu/tryb obrazu Tryb negatywu (należy włączyć podświetlenie) 16

17 Ikona Opis funkcji Tryb koloru/tryb czarno biały Tryb białej tablicy Podział obrazu Ponowne wyświetlenie zdjęć i filmów Dodanie adnotacji Automatyczna jasność, balans bieli i auto focus Picture in picture Uruchomienie okna ustawień UWAGA Aby skorzystać z części funkcji należy podłączyć mysz lub bezprzewodowy tablet. Ustawienia Wizualizera Wybierz ikonę na pasku narzędzi Użyj przycisku potwierdzenia Użyj przycisków lub aby dokonać wyboru Użyj przycisków lub aby ustawić wartość Użyj przycisku potwierdzenia aby zapisać Naciśnij ikonę aby zamknąć okno ustawień 17

18 Składanie Wizualizera Krok 1 Naciśnij przycisk zasilania aby wyłączyć Wizualizer Krok 2 Ustaw kamerę w pozycji poziomej do podłoża Krok 3 Ustaw ramię w pozycji jak na zdjęciu poniżej 18

19 Krok 4 Opuść oba ramiona w kierunku panelu sterowania Krok 5 Odłącz zasilanie od wizulizera 19

20 Najczęstsze problemy Problem Możliwa przyczyna Rozwiązanie Urządzanie nie włącza się Zasilacz nie jest podłączony do Upewnij się że zasilacz jest urządzenia lub do zasilania podłączony prawidłowo do Nie można zrobić zdjęcia lub nagrać filmu Brak obrazu Obraz nie może zostać przesunięty Pilot zdalnego sterowanie nie reaguje Karta SD jest zabezpieczona Nie poprawne podłączenie z urządzeniem zewnętrznym Urządzenie zewnętrzne nie jest wybrane poprawnie Niepoprawna rozdzielczość urządzenia zewnętrznego Nieprawidłowe źródło sygnału Sygnał VGA jest aktywny Sygnał HDMI jest aktywny Funkcja zamrożenia obrazu jest uruchomiona Wyczerpana bateria Przeszkoda pomiędzy pilotem a urządzeniem Zbyt duży dystans pomiędzy pilotem a urządzeniem urządzenia lub zasilania Odbezpieczyć kartę SD Podłącz ponownie z urządzeniem zewnętrznym Wybierz poprawne urządzenie zewnętrzne Ustaw poprawną rozdzielczość urządzenia zewnętrznego. Podłącz prawidłowe źródło sygnału Naciśnij przycisk źródło sygnału Naciśnij przycisk źródło sygnału Wyłącz funkcje zamrażania obrazu Wymień baterię Usuń przeszkodę która blokuje sygnał Zmniejsz dystans 20

21 Kontakt W razie problemów z urządzeniem prosimy o kontakt: Agraf Sp. z o.o. Nowe Sady Łódź Telefon: agraf@agraf.com.pl 21
