1 INSTRUKCJA OBSŁUGI Konwerter Interfejsu MI na dwa wyjścia SDI z funkcją aktualizacji EDID MI/SDI-BP

2 BEZPIECZEŃSTWO Proszę przeczytać instrukcję przed przystąpieniem do rozpakowywania, instalacji lub korzystania z tego urządzenia i przed podłączeniem zasilania. Proszę pamiętać o następujących uwagach podczas rozpakowania i zainstalowania tego urządzenia: Należy zawsze przestrzegać podstawowych środków ostrożności, aby zmniejszyć ryzyko pożaru, porażenia prądem i obrażeń osób. Aby uniknąć pożaru lub porażenia prądem, nie wystawiać urządzenia na działanie deszczu, wilgotności lub instalowania urządzenia w pobliżu wody. Nigdy nie rozlewać żadnych płynów na lub do tego produktu. Nigdy nie wciskaj wszelkiego rodzaju obiektów do produktu poprzez jakiekolwiek otwory lub szczeliny, ponieważ możesz uszkodzić części wewnątrz urządzenia. Używaj tylko dołączonego zasilacza. Nie używaj zasilacza jeśli jest uszkodzony. Nie pozwalaj, aby cokolwiek leżało na okablowaniu zasilania. Aby chronić urządzenie przed przegrzaniem, nie blokować żadnych otworów wentylacyjnych i otworów w obudowie, które zapewniają wentylację i pozwalają na dostateczną ilość miejsca na cyrkulację powietrza wokół urządzenia. 1. Wprowadzenie Konwerter MI na SDI pozwala na zmianę sygnału MI na 2 sygnały SDI, zapewniając jednocześnie wysoki stopień kompresji Gbit / s, aby zapewnić wysoką rozdzielczość sygnału bez jakichkolwiek strat. Dla specjalistów oznacza to, że jest teraz łatwy sposób na konwertowanie sygnału wysokiej jakości MI z dźwiękiem do SDI dla transmisji na duże odległości. Ponadto, zewnętrzne wejście audio pozwala wstawić dźwięk z innego źródła zamiast dźwięku wbudowanego w MI i wysyłać do wyjścia SDI.

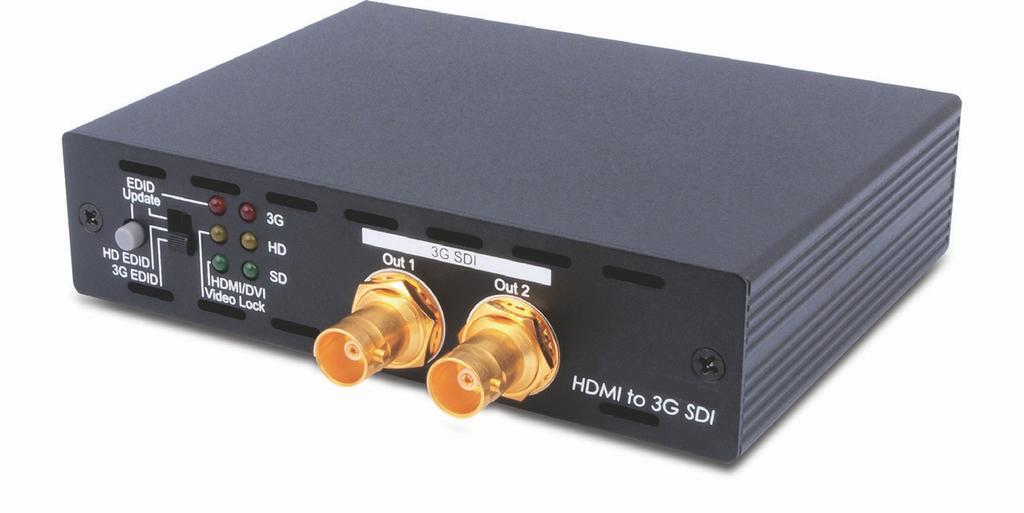

3 2. Aplikacje Konwerter sygnału MI na sygnał SDI Przesłanie sygnału MI na 100 metrów do 2 monitorów SDI 3. Zawartość opakowania Konwerter MI do -SDI Zasilacz 5 V/2.6 A DC Instrukcja Obsługi 4. Wymagania sprzętowe Urządzenie z wyjściem wysokiej jakości MI Urządzenie z wejściem -SDI 5. Właściwości Pokazuje źródła MI na SDI wyświetlaczem SDI interfejs działa na bitrate w Gbit / s, 2.970/1.001 Gbit / s, 1,485 Gb / s, 1.485/1.001 Gbit / s oraz 270 Mb / s Wspiera timingi wejścia MI: 480i, 576i, 50/59.94/60, w 50/59.94/60, 1080p@23.98 / 24/25/29.97/30/50/59.94/60 Konwertuje sygnał MI na SDI: i/576i do SD-SDI (SMPTE 259M-C, przy bitrate 270 Mbit / s) p/1080i do -SDI (SMPTE 292M, przy bitrate od Gbit / s lub 1.485/1.001 Gbit / s) p do -SDI (SAMPTE 424M/425M-AB, przy bitrate Gbit / s Iub 2.970/1.001 Gbit / s) Dźwięk wbudowany z MI (8 CH PCM 48kHz) lub zewnętrzny 2 kanałowy dla DVI Odległość dla wyjścia -SDI (100 metrów), -SDI (200 metrów), SD- (300 metrów) UWAGA: Odległości operacyjne mogą się różnić w zależności od używanego kabla. Urządzenie nie współpracuje z CP (Sygnał SDI nie będzie wyświetlany).

6. Opis urządzenia i funkcje 6.1 Panel przedni 1. PRZEŁĄCZNIK EDID: Przełącznik wyboru EDID. Domyślne ustawienia EDID ( EDID-> 1080p@60, EDID-> 1080i@60, EDID UPDATE -> 720p@60) 2.

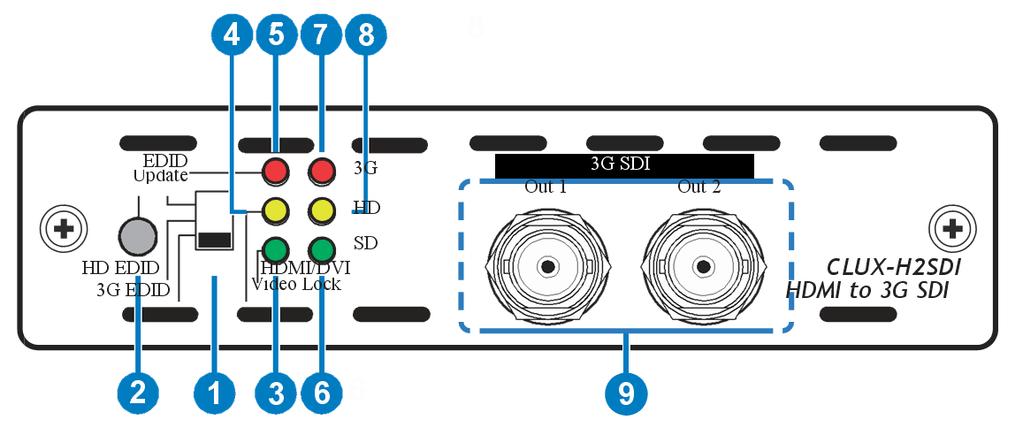

4 6. Opis urządzenia i funkcje 6.1 Panel przedni 1. PRZEŁĄCZNIK EDID: Przełącznik wyboru EDID. Domyślne ustawienia EDID ( EDID-> 1080p@60, EDID-> 1080i@60, EDID UPDATE -> 720p@60) 2. PRZYCISK EDID: Używaj tej funkcji tylko wtedy kiedy obraz nie jest wyświetlany poprawnie. 3. MI/DVI LED: Dioda LED świeci kiedy podłączony jest sygnał MI, a nie świeci kiedy podłączony jest sygnał DVI. 4. VIDEO LOCK LED: Informuje czy urządzenie odbiera sygnał MI 5. EDID LED: Świeci podczas aktualizacji EDID 6. SD LED: Świeci kiedy sygnał MI jest formatu 480i/576i. 7. LED: Świeci kiedy sygnał MI jest formatu 1080p@50/ LED: Świeci kiedy sygnał MI jest formatu 1080p@24/25/30, 1080i@50/60 or 720p@50/ SDI OUT 1 & 2: Wyjścia sygnału SDI.

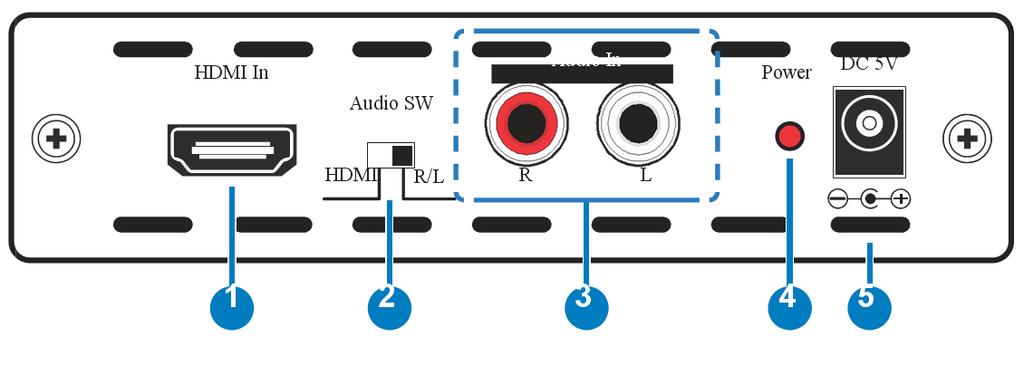

5 6.2 Panel tylny 1. MI IN: Wejście sygnału MI. 2. AUDIO SW: Przełącznik do wyboru wejścia sygnału audio (MI lub 2 CH R/L CINCH). 3. AUDIO IN: Wejście CINCH do podłączenia zewnętrznego sygnału audio. 4. POWER: Dioda LED do sygnalizacji zasilania urządzenia. 5. DC 5 V: Złącze zasilania 5 V DC.

6 7. Procedura aktualizacji EDID Prosimy o stosowanie tej procedury, jeśli nie ma poprawnie wyświetlonego obrazu na monitorze. A. Upewnij się, że ustawienia wyjścia wyświetlania źródła (np. odtwarzacza Blue-ray) jest ustawiona na "automatyczny". Jeśli obraz jest wyświetlany poprawnie, dalsza procedura nie jest konieczna. Jeśli nadal obraz nie jest wyświetlany poprawnie, przejdź do punktu B. B. Podłącz źródło MI bezpośrednio (pomijając konwerter) do monitora MI lub telewizora, aby sprawdzić czy obraz jest wyświetlany poprawnie. Upewnij się, czy źródło sygnału obsługuje formaty SDI. Jeśli obsługuje, przejdź do kroku C. Jeśli nie, spróbuj inny monitor lub telewizor i dostosuj parametry aż obraz będzie wyświetlany poprawnie. C. Podłącz konwerter do monitora MI, a następnie ustaw przełącznik EDID w pozycję 'EDID update'. Wielokrotnie naciśnij przycisk 'EDID update' aż zaświeci się dioda 'Video Lock LED'. Czynność ta pozwoli konwerterowi zastąpić domyślne ustawienia danymi EDID uzyskanymi z monitora. D. Ostatnią czynnością jest podłączenie źródła MI do konwertera oraz konwertera do monitora SDI.

7 8.Opis sygnalizacji LED EDID Nr Przełącznik Przycisk 'EDID ' Sygnalizacja LED EDID Video MI Opis SD Lock DVI Tryb, MI Tryb, MI Tryb SD MI Tryb nie obsługiwany, tryb MI Tryb, DVI Tryb, DVI Tryb SD, DVI Tryb nie obsługiwany, DVI Tryb, MI Tryb, MI Tryb SD, MI Tryb nie obsługiwany, MI Tryb, DVI Tryb, DVI Tryb SD, DVI Tryb nie obsługiwany, DVI Tryb, MI Tryb, MI Tryb SD, MI Tryb nie obsługiwany, MI Tryb, DVI Tryb, DVI Tryb SD, DVI Tryb nie obsługiwany, DVI Brak sygnału wejściowego Sygnał z szyfrowaniem CP Sygnał z szyfrowaniem CP Sygnał z szyfrowaniem CP Wyjaśnienie oznaczeń "" LED załączona "" LED wyłączona "á" LED Pulsuje UWAGA: Nie wszystkie standardy mogą być przekonwertowane przez urządzenie.

8 Domyślne ustawienia EDID: -> -> -> Ze względu na to, że parametr MI domyślnie ustawiony jest na 480p, istnieje możliwość, że obraz nie będzie wyświetlany poprawnie jako, że nie jest obsługiwany przez SDI. Aby tego uniknąć, należy ustawić źródło sygnału MI na "Automatic", tak aby urządzenia źródłowe otrzymało natywne ustawienia od monitora. Procedura aktualizacji EDID musi być zrobiona tylko w punktach: 4,8,12,16,20 i 24 powyższej tabeli.

9 Sygnalizacja LED podczas procedury ' EDID' EDID Nr Dioda LED EDID Przełącznik Przycisk EDID EDID Video MI Opis SD Lock DVI 1 natywny, tryb MI, Odczyt OK 2 natywny, tryb MI, Odczyt OK 3 SD natywny, tryb MI, Odczyt OK 4 Nie obsługiwany, trybmi, Odczyt OK 5 natywny, tryb DVI, Odczyt OK (pkt.4 poniżej) 6 natywny, tryb DVI, Odczyt OK (pkt.4 poniżej) 7 SD natywny, tryb DVI, Odczyt OK (pkt.4 poniżej) 8 BŁĄD formatu EDID (pkt.5 poniżej) 9 Brak połączenia lub błąd połączenia Wyjaśnienie: 1. Oznaczenie symboli: "" LED załączona "" LED wyłączona "á" LED Pulsuje 2. Procedura aktualizacji działa tylko wtedy, gdy przycisk EDID jest naciskany. Po zakończeniu aktualizacji zaświeci dioda Video Lock LED. Jeśli przycisk nie jest zaświeci dioda LED sygnalizująca stan pracy konwertera. 3. Rozdzielczość wyjście źródła MI jest oparta na wyjście obrazu monitora według informacji EDID, ale informacje EDID mogą być z różnych źródeł. Funkcja EDID ma na celu rozwiązać problem zgodności, takie jak te. 4. Kiedy ustawienia EDID DVI zostaną wykryte, system sprawdzi czy parametry EDID w trybie natywnym obsługują urządzenia SDI. Jeśli tak, obraz będzie wyświetlany w formatach opisanych w wierszach nr 5,6 i 7 powyższej tabeli. Jeśli nie, system automatycznie skopiuje domyślne parametry DVI EDID i przełączy tryb wyświetlania opisany w wierszu nr 5 powyższej tabeli. 5. Format danych EDID zawierają informacje na temat błędów, m.in: błąd nagłówku, błąd sumy kontrolnej. W przypadku wykrycia błędów aktualizacja nie zostanie wykonana.

10 9. Schemat połączeń

11 10. Specyfikacja techniczna Szerokość pasma wideo Wejście 225 MHz / link 1 x MI, 1 x audio stereo (2 x RCA ) Wyjście 2 x BNC (SD//-SDI) Sygnał MI 480i, 576i, 50/59.94/60 50/59.94/ p@23.98 / 24/25/29.97/30/50/59.94/60 SD-SDI: SMPTE 259M-C, 270 Mbit / s -SDI: SMPTE 292M, 1,485 & 1.485/1.001 Gbit / s -SDI: SMPTE 424M/425M-AB, 2,970 & 2.970/1.001 Gbit / s Sygnał SDI Ochrona ESD ± 8 kv (Air-gap discharge) ± 4 kv (Contact discharge) Zasilanie 5 V/2.6 DC (USA / UE standardy CE / FCC / UL certyfikat) Długość kabla SDI //SD-SDI do 100/200/300 metrów Pobór mocy 5.5 W Temperatura pracy 0 º C ~ 40 º C Temperatura przechowywania -20 º C ~ 60 ºC Wilgotność względna 20 ~ 90% RH (bez kondensacji)
