Aiptek Pocket DV II Camcorder Nr zam Instrukcja obsługi.

Transkrypt

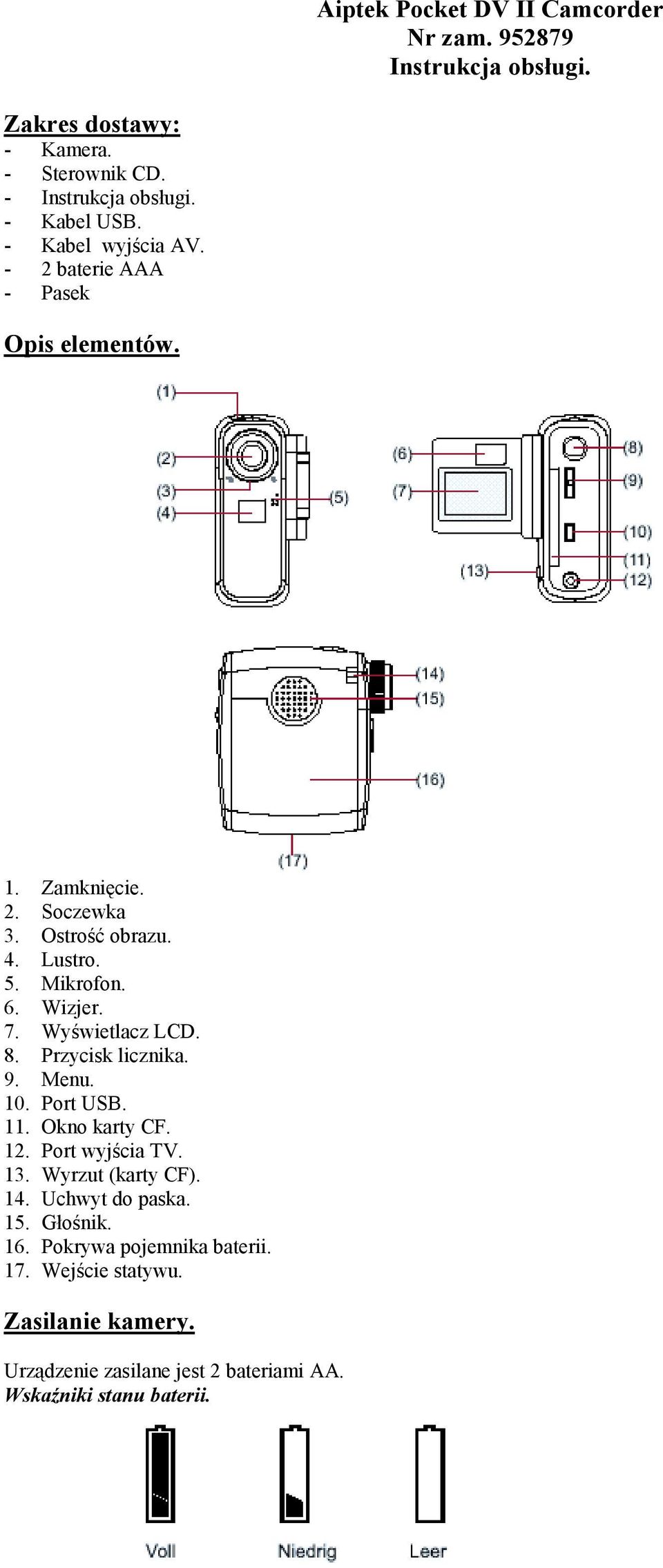

1 Aiptek Pocket DV II Camcorder Nr zam Instrukcja obsługi. Zakres dostawy: - Kamera. - Sterownik CD. - Instrukcja obsługi. - Kabel USB. - Kabel wyjścia AV. - 2 baterie AAA - Pasek Opis elementów. 1. Zamknięcie. 2. Soczewka 3. Ostrość obrazu. 4. Lustro. 5. Mikrofon. 6. Wizjer. 7. Wyświetlacz LCD. 8. Przycisk licznika. 9. Menu. 10. Port USB. 11. Okno karty CF. 12. Port wyjścia TV. 13. Wyrzut (karty CF). 14. Uchwyt do paska. 15. Głośnik. 16. Pokrywa pojemnika baterii. 17. Wejście statywu. Zasilanie kamery. Urządzenie zasilane jest 2 bateriami AA. Wskaźniki stanu baterii.

2 Uwaga : przy całkowitym wyczerpaniu baterii lub przy ich wymianie wszystkie dane w pamięci SDRAM zostaną utracone. Zastosowanie karty CF. Oddzielna pamięć/ karta CF. Dodatkowo można zapisać do 128Mbits SDRAM danych na Compact Flash Cards (8MB-512MB). Dane są automatycznie zapisywane na karcie CF. Instalacji karty dokonaj następująco: Formatowanie karty CF. Na wyświetlaczu LCD wybierz symbol oznaczony numerem (7), karta zostanie sformatowana. Uwaga: podczas formatowania wszystkie dane zostaną utracone. Obsługa kamery. Rozłożenie wyświetlacza LCD. Otwórz wyświetlacz przekręcając o 90 stopni. Włączanie/ wyłączanie kamery. Aby włączyć kamerę naciśnij przycisk Menu (9) i przytrzymaj przez ok. 3 sekundy. Wyłączenie manualne: naciśnij i przytrzymaj przycisk Menu (9) przez ok. 3 sekundy. Wyłączenie automatyczne: urządzenie wyłącza się samodzielnie po 60 sekundach braku aktywacji. Wyświetlacz LCD. 1. Licznik. 2. Nagranie foto. 3. Samowyzwalacz. 4. Nagranie dźwięku. 5. Wykasowanie. 6. Jakość obrazu. 7. Formatowanie karty CF. 8. Wskaźnik baterii. 9. Rozdzielczość obrazu. 10. Odtwarzanie dźwięku.

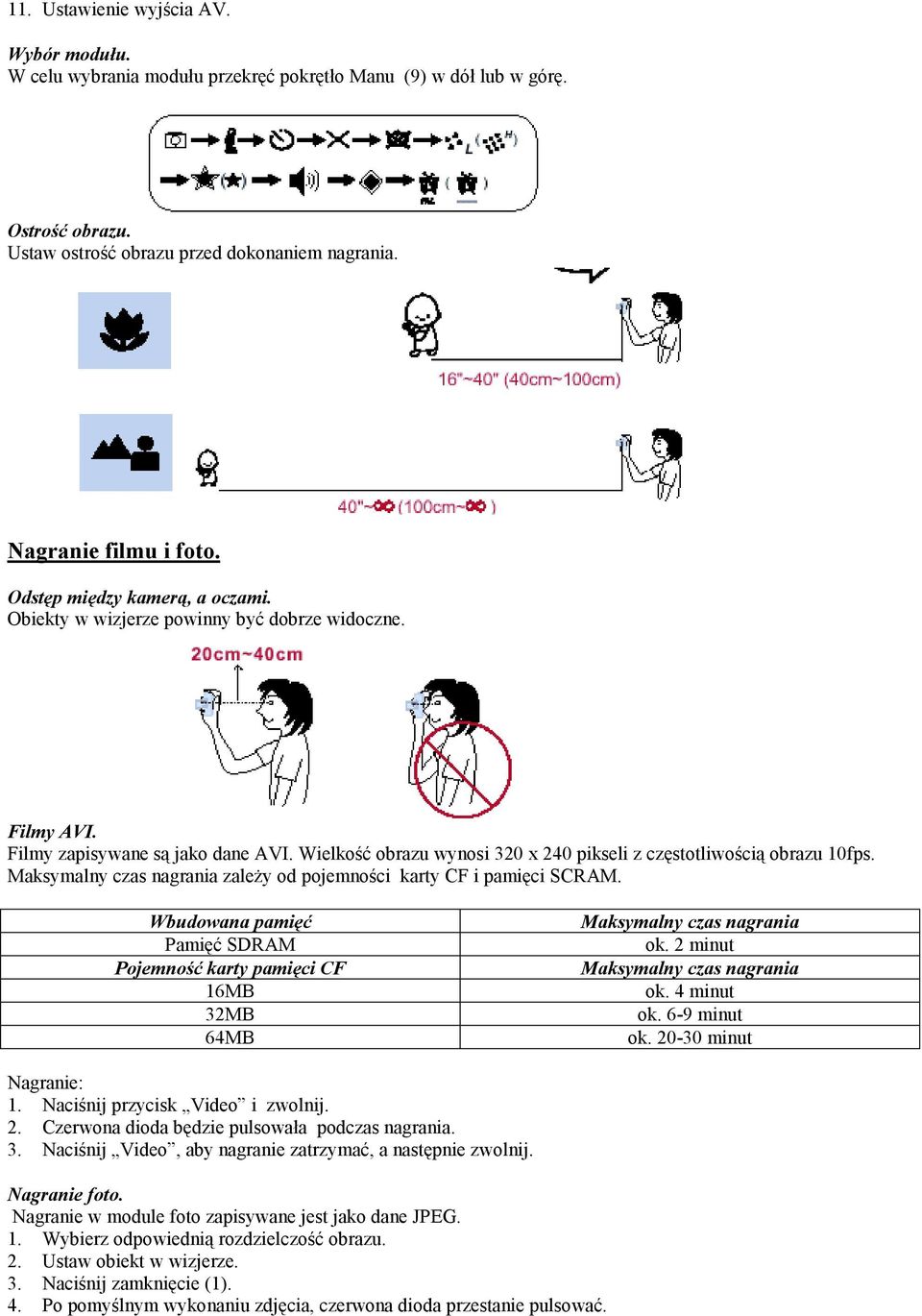

3 11. Ustawienie wyjścia AV. Wybór modułu. W celu wybrania modułu przekręć pokrętło Manu (9) w dół lub w górę. Ostrość obrazu. Ustaw ostrość obrazu przed dokonaniem nagrania. Nagranie filmu i foto. Odstęp między kamerą, a oczami. Obiekty w wizjerze powinny być dobrze widoczne. Filmy AVI. Filmy zapisywane są jako dane AVI. Wielkość obrazu wynosi 320 x 240 pikseli z częstotliwością obrazu 10fps. Maksymalny czas nagrania zależy od pojemności karty CF i pamięci SCRAM. Wbudowana pamięć Pamięć SDRAM Pojemność karty pamięci CF 16MB 32MB 64MB Maksymalny czas nagrania ok. 2 minut Maksymalny czas nagrania ok. 4 minut ok. 6-9 minut ok minut Nagranie: 1. Naciśnij przycisk Video i zwolnij. 2. Czerwona dioda będzie pulsowała podczas nagrania. 3. Naciśnij Video, aby nagranie zatrzymać, a następnie zwolnij. Nagranie foto. Nagranie w module foto zapisywane jest jako dane JPEG. 1. Wybierz odpowiednią rozdzielczość obrazu. 2. Ustaw obiekt w wizjerze. 3. Naciśnij zamknięcie (1). 4. Po pomyślnym wykonaniu zdjęcia, czerwona dioda przestanie pulsować.

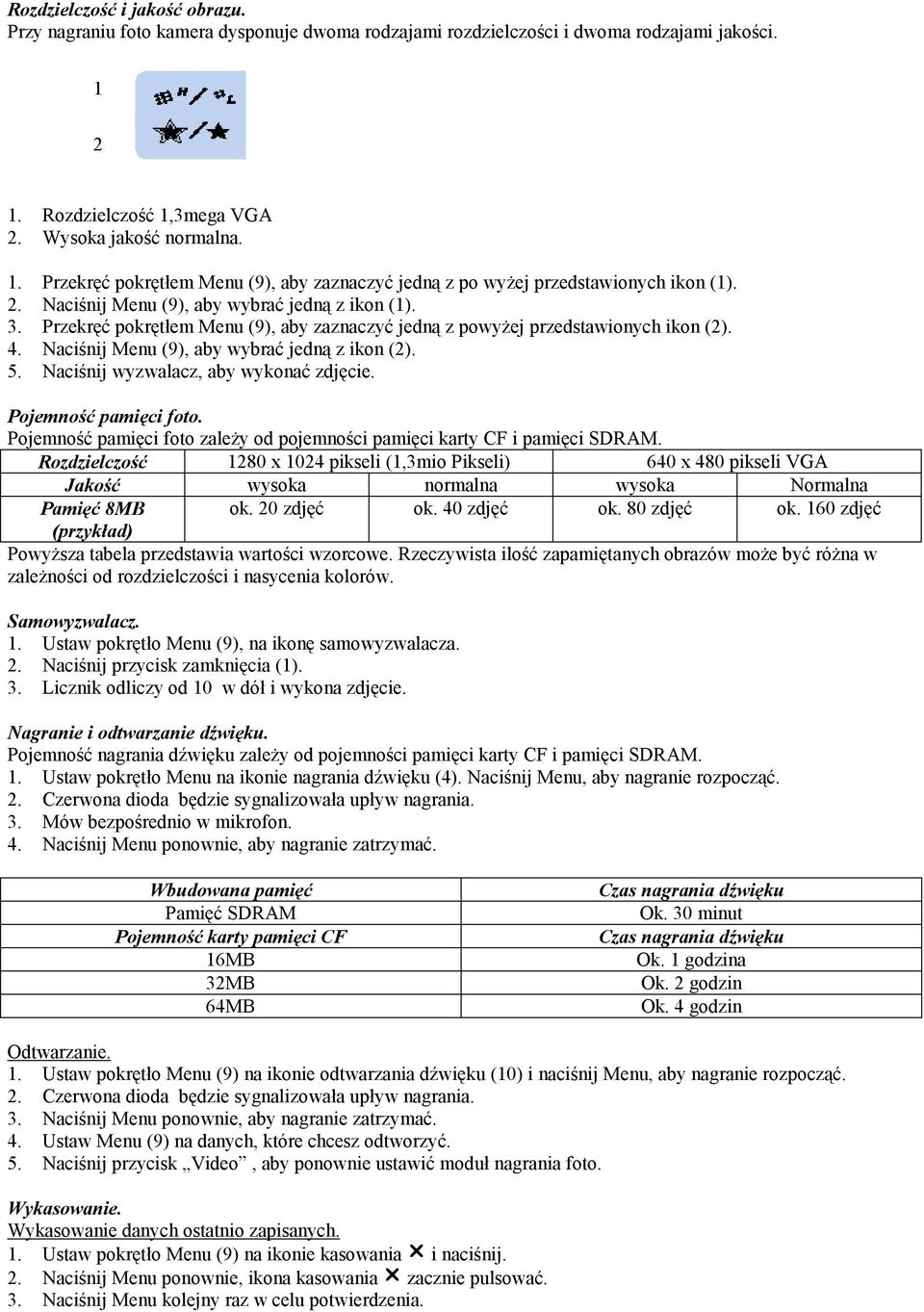

4 Rozdzielczość i jakość obrazu. Przy nagraniu foto kamera dysponuje dwoma rodzajami rozdzielczości i dwoma rodzajami jakości Rozdzielczość 1,3mega VGA 2. Wysoka jakość normalna. 1. Przekręć pokrętłem Menu (9), aby zaznaczyć jedną z po wyżej przedstawionych ikon (1). 2. Naciśnij Menu (9), aby wybrać jedną z ikon (1). 3. Przekręć pokrętłem Menu (9), aby zaznaczyć jedną z powyżej przedstawionych ikon (2). 4. Naciśnij Menu (9), aby wybrać jedną z ikon (2). 5. Naciśnij wyzwalacz, aby wykonać zdjęcie. Pojemność pamięci foto. Pojemność pamięci foto zależy od pojemności pamięci karty CF i pamięci SDRAM. Rozdzielczość 1280 x 1024 pikseli (1,3mio Pikseli) 640 x 480 pikseli VGA Jakość wysoka normalna wysoka Normalna Pamięć 8MB ok. 20 zdjęć ok. 40 zdjęć ok. 80 zdjęć ok. 160 zdjęć (przykład) Powyższa tabela przedstawia wartości wzorcowe. Rzeczywista ilość zapamiętanych obrazów może być różna w zależności od rozdzielczości i nasycenia kolorów. Samowyzwalacz. 1. Ustaw pokrętło Menu (9), na ikonę samowyzwalacza. 2. Naciśnij przycisk zamknięcia (1). 3. Licznik odliczy od 10 w dół i wykona zdjęcie. Nagranie i odtwarzanie dźwięku. Pojemność nagrania dźwięku zależy od pojemności pamięci karty CF i pamięci SDRAM. 1. Ustaw pokrętło Menu na ikonie nagrania dźwięku (4). Naciśnij Menu, aby nagranie rozpocząć. 2. Czerwona dioda będzie sygnalizowała upływ nagrania. 3. Mów bezpośrednio w mikrofon. 4. Naciśnij Menu ponownie, aby nagranie zatrzymać. Wbudowana pamięć Pamięć SDRAM Pojemność karty pamięci CF 16MB 32MB 64MB Czas nagrania dźwięku Ok. 30 minut Czas nagrania dźwięku Ok. 1 godzina Ok. 2 godzin Ok. 4 godzin Odtwarzanie. 1. Ustaw pokrętło Menu (9) na ikonie odtwarzania dźwięku (10) i naciśnij Menu, aby nagranie rozpocząć. 2. Czerwona dioda będzie sygnalizowała upływ nagrania. 3. Naciśnij Menu ponownie, aby nagranie zatrzymać. 4. Ustaw Menu (9) na danych, które chcesz odtworzyć. 5. Naciśnij przycisk Video, aby ponownie ustawić moduł nagrania foto. Wykasowanie. Wykasowanie danych ostatnio zapisanych. 1. Ustaw pokrętło Menu (9) na ikonie kasowania! i naciśnij. 2. Naciśnij Menu ponownie, ikona kasowania! zacznie pulsować. 3. Naciśnij Menu kolejny raz w celu potwierdzenia.

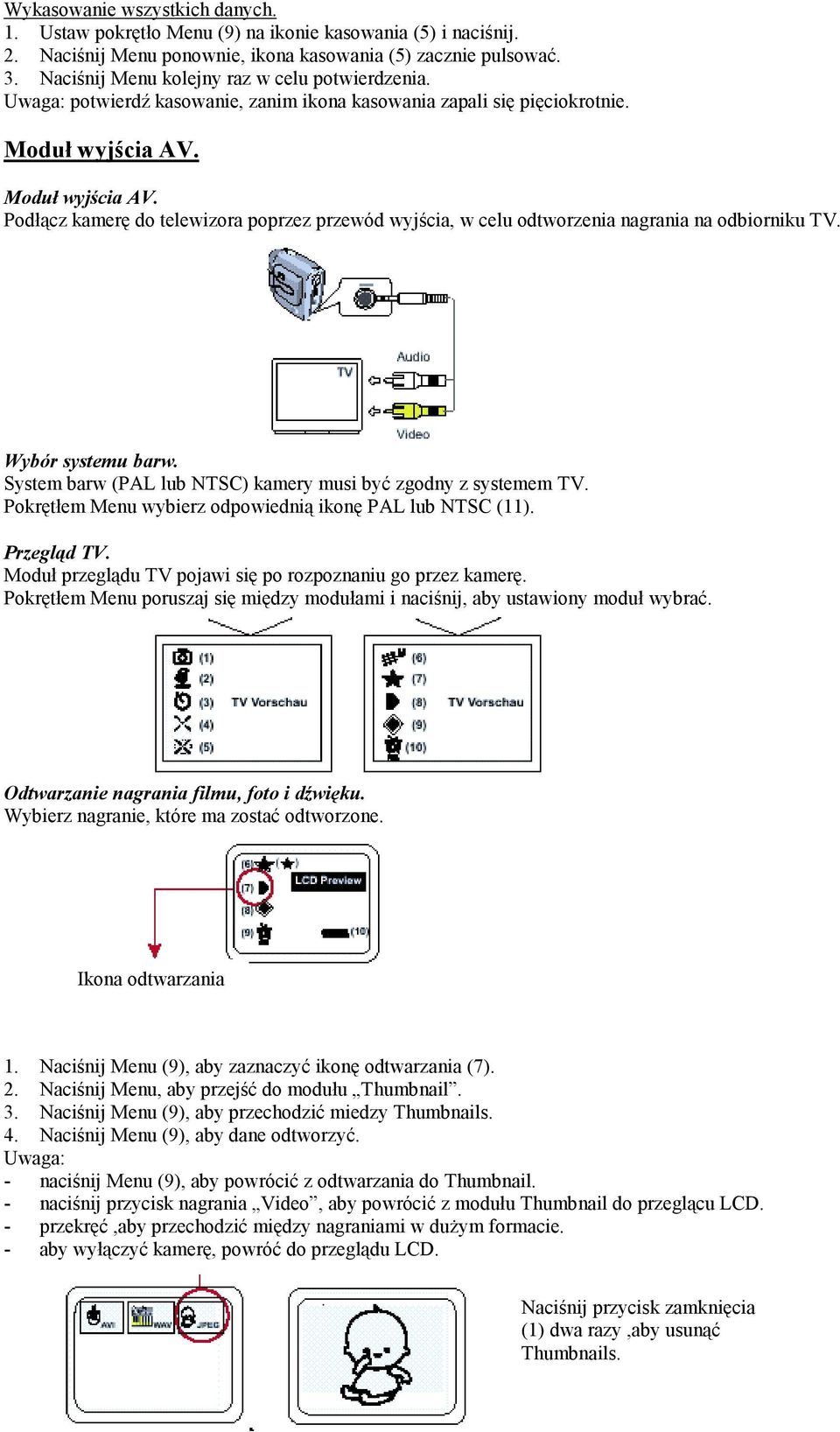

5 Wykasowanie wszystkich danych. 1. Ustaw pokrętło Menu (9) na ikonie kasowania (5) i naciśnij. 2. Naciśnij Menu ponownie, ikona kasowania (5) zacznie pulsować. 3. Naciśnij Menu kolejny raz w celu potwierdzenia. Uwaga: potwierdź kasowanie, zanim ikona kasowania zapali się pięciokrotnie. Moduł wyjścia AV. Moduł wyjścia AV. Podłącz kamerę do telewizora poprzez przewód wyjścia, w celu odtworzenia nagrania na odbiorniku TV. Wybór systemu barw. System barw (PAL lub NTSC) kamery musi być zgodny z systemem TV. Pokrętłem Menu wybierz odpowiednią ikonę PAL lub NTSC (11). Przegląd TV. Moduł przeglądu TV pojawi się po rozpoznaniu go przez kamerę. Pokrętłem Menu poruszaj się między modułami i naciśnij, aby ustawiony moduł wybrać. Odtwarzanie nagrania filmu, foto i dźwięku. Wybierz nagranie, które ma zostać odtworzone. Ikona odtwarzania 1. Naciśnij Menu (9), aby zaznaczyć ikonę odtwarzania (7). 2. Naciśnij Menu, aby przejść do modułu Thumbnail. 3. Naciśnij Menu (9), aby przechodzić miedzy Thumbnails. 4. Naciśnij Menu (9), aby dane odtworzyć. Uwaga: - naciśnij Menu (9), aby powrócić z odtwarzania do Thumbnail. - naciśnij przycisk nagrania Video, aby powrócić z modułu Thumbnail do przeglącu LCD. - przekręć,aby przechodzić między nagraniami w dużym formacie. - aby wyłączyć kamerę, powróć do przeglądu LCD. Naciśnij przycisk zamknięcia (1) dwa razy,aby usunąć Thumbnails.

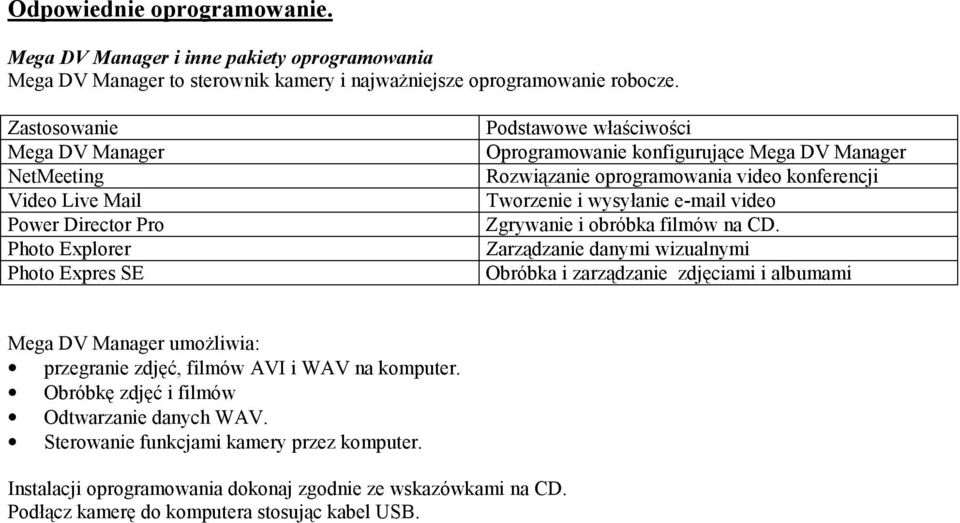

6 Odpowiednie oprogramowanie. Mega DV Manager i inne pakiety oprogramowania Mega DV Manager to sterownik kamery i najważniejsze oprogramowanie robocze. Zastosowanie Mega DV Manager NetMeeting Video Live Mail Power Director Pro Photo Explorer Photo Expres SE Podstawowe właściwości Oprogramowanie konfigurujące Mega DV Manager Rozwiązanie oprogramowania video konferencji Tworzenie i wysyłanie video Zgrywanie i obróbka filmów na CD. Zarządzanie danymi wizualnymi Obróbka i zarządzanie zdjęciami i albumami Mega DV Manager umożliwia: przegranie zdjęć, filmów AVI i WAV na komputer. Obróbkę zdjęć i filmów Odtwarzanie danych WAV. Sterowanie funkcjami kamery przez komputer. Instalacji oprogramowania dokonaj zgodnie ze wskazówkami na CD. Podłącz kamerę do komputera stosując kabel USB.
