1 Instrukcja montażu dla instalatora Moduł kaskadowy CerapurMaxx TD ZBR -65 ZBR (2010/08) PL

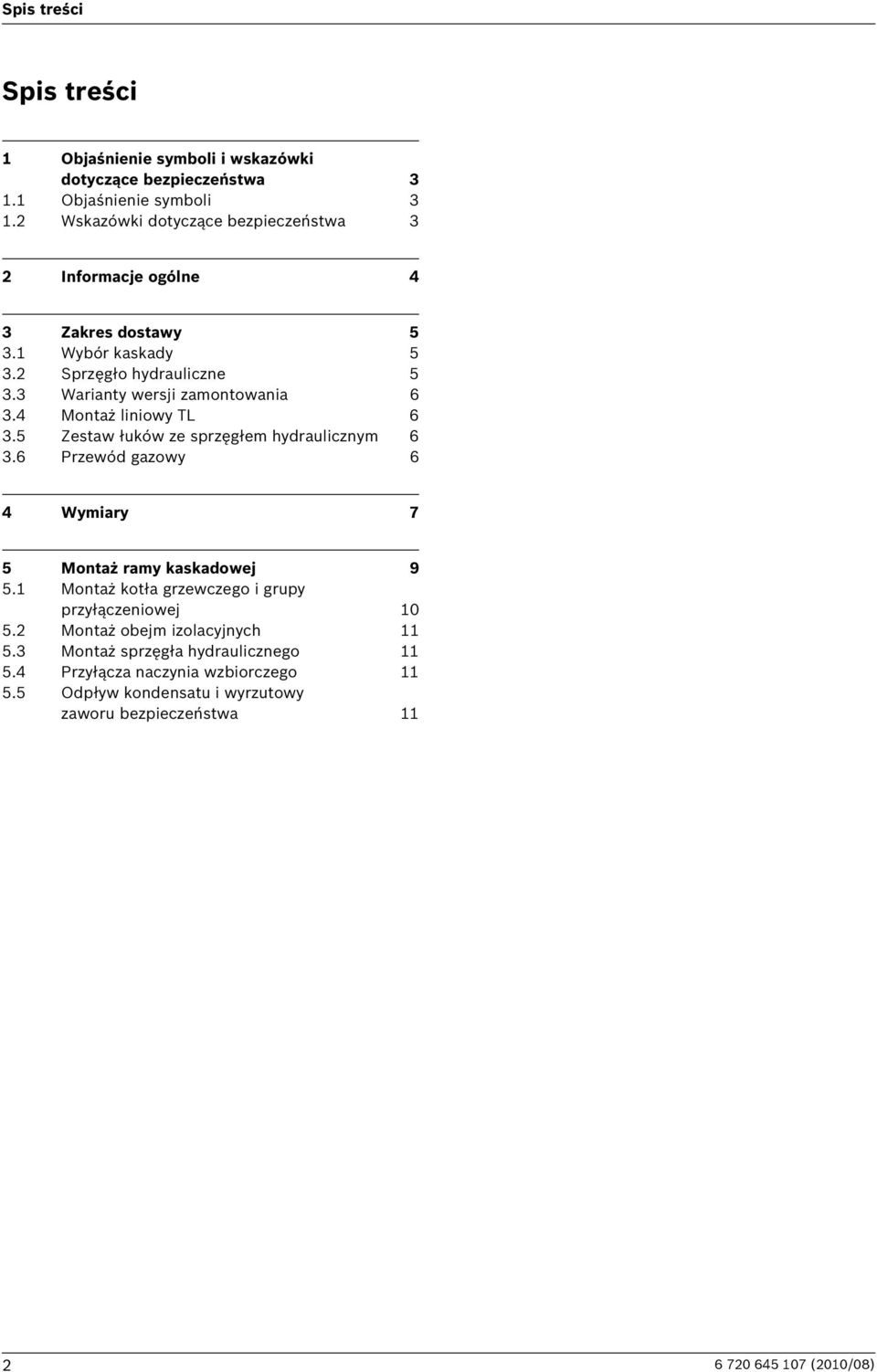

2 Spis treści Spis treści 1 Objaśnienie symboli i wskazówki dotyczące bezpieczeństwa Objaśnienie symboli Wskazówki dotyczące bezpieczeństwa 3 2 Informacje ogólne 4 3 Zakres dostawy Wybór kaskady Sprzęgło hydrauliczne Warianty wersji zamontowania Montaż liniowy TL Zestaw łuków ze sprzęgłem hydraulicznym Przewód gazowy 6 4 Wymiary 7 5 Montaż ramy kaskadowej Montaż kotła grzewczego i grupy przyłączeniowej Montaż obejm izolacyjnych Montaż sprzęgła hydraulicznego Przyłącza naczynia wzbiorczego Odpływ kondensatu i wyrzutowy zaworu bezpieczeństwa (2010/08)

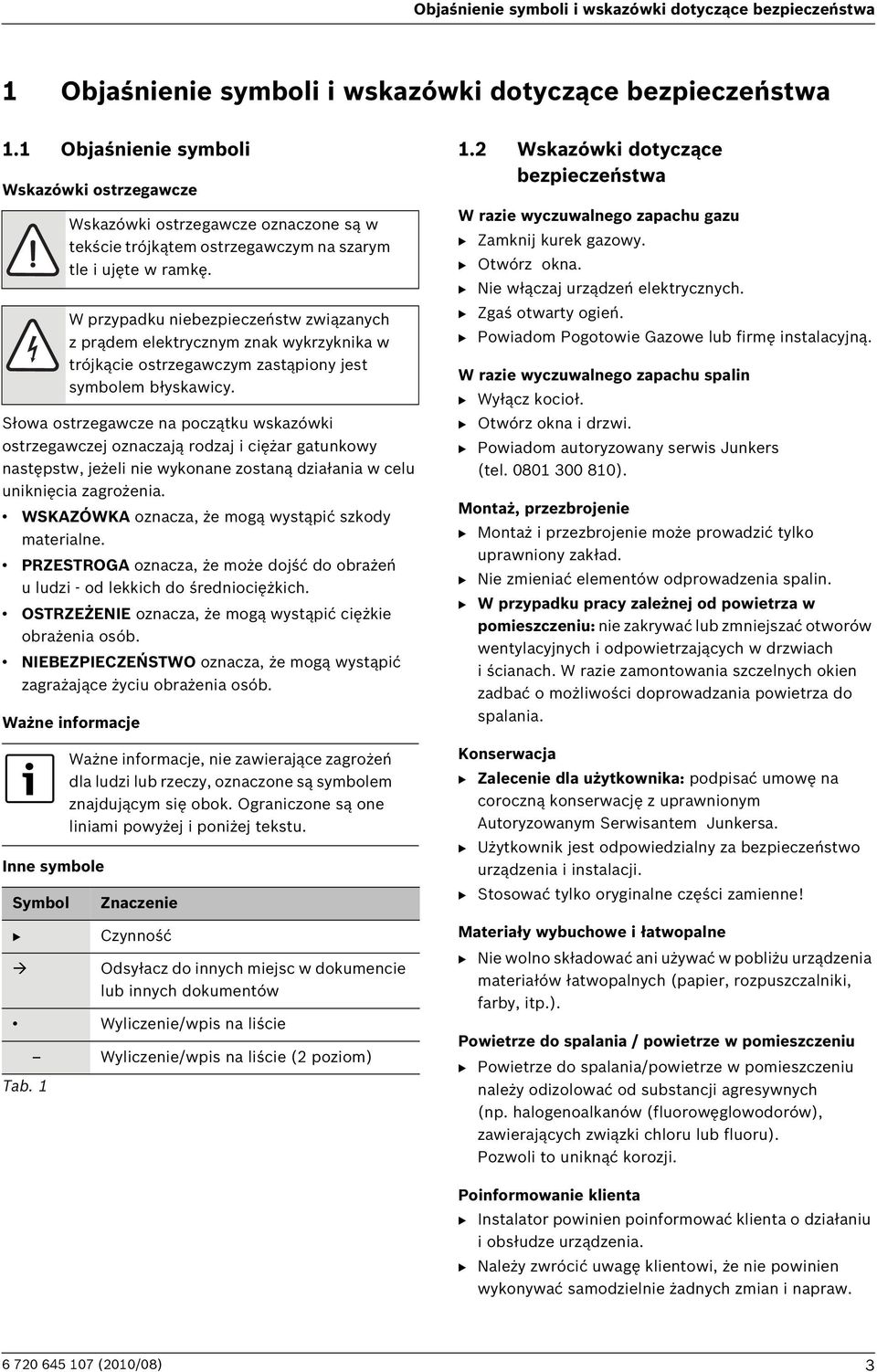

3 Objaśnienie symboli i wskazówki dotyczące bezpieczeństwa 1 Objaśnienie symboli i wskazówki dotyczące bezpieczeństwa 1.1 Objaśnienie symboli Wskazówki ostrzegawcze Słowa ostrzegawcze na początku wskazówki ostrzegawczej oznaczają rodzaj i ciężar gatunkowy następstw, jeżeli nie wykonane zostaną działania w celu uniknięcia zagrożenia. WSKAZÓWKA oznacza, że mogą wystąpić szkody materialne. PRZESTROGA oznacza, że może dojść do obrażeń u ludzi - od lekkich do średniociężkich. OSTRZEŻENIE oznacza, że mogą wystąpić ciężkie obrażenia osób. NIEBEZPIECZEŃSTWO oznacza, że mogą wystąpić zagrażające życiu obrażenia osób. Ważne informacje Inne symbole Symbol B Wskazówki ostrzegawcze oznaczone są w tekście trójkątem ostrzegawczym na szarym tle i ujęte w ramkę. W przypadku niebezpieczeństw związanych z prądem elektrycznym znak wykrzyknika w trójkącie ostrzegawczym zastąpiony jest symbolem błyskawicy. Ważne informacje, nie zawierające zagrożeń dla ludzi lub rzeczy, oznaczone są symbolem znajdującym się obok. Ograniczone są one liniami powyżej i poniżej tekstu. Znaczenie Czynność Odsyłacz do innych miejsc w dokumencie lub innych dokumentów Wyliczenie/wpis na liście Tab. 1 Wyliczenie/wpis na liście (2 poziom) 1.2 Wskazówki dotyczące bezpieczeństwa W razie wyczuwalnego zapachu gazu B Zamknij kurek gazowy. B Otwórz okna. B Nie włączaj urządzeń elektrycznych. B Zgaś otwarty ogień. B Powiadom Pogotowie Gazowe lub firmę instalacyjną. W razie wyczuwalnego zapachu spalin B Wyłącz kocioł. B Otwórz okna i drzwi. B Powiadom autoryzowany serwis Junkers (tel ). Montaż, przezbrojenie B Montaż i przezbrojenie może prowadzić tylko uprawniony zakład. B Nie zmieniać elementów odprowadzenia spalin. B W przypadku pracy zależnej od powietrza w pomieszczeniu: nie zakrywać lub zmniejszać otworów wentylacyjnych i odpowietrzających w drzwiach i ścianach. W razie zamontowania szczelnych okien zadbać o możliwości doprowadzania powietrza do spalania. Konserwacja B Zalecenie dla użytkownika: podpisać umowę na coroczną konserwację z uprawnionym Autoryzowanym Serwisantem Junkersa. B Użytkownik jest odpowiedzialny za bezpieczeństwo urządzenia i instalacji. B Stosować tylko oryginalne części zamienne! Materiały wybuchowe i łatwopalne B Nie wolno składować ani używać w pobliżu urządzenia materiałów łatwopalnych (papier, rozpuszczalniki, farby, itp.). Powietrze do spalania / powietrze w pomieszczeniu B Powietrze do spalania/powietrze w pomieszczeniu należy odizolować od substancji agresywnych (np. halogenoalkanów (fluorowęglowodorów), zawierających związki chloru lub fluoru). Pozwoli to uniknąć korozji. Poinformowanie klienta B Instalator powinien poinformować klienta o działaniu i obsłudze urządzenia. B Należy zwrócić uwagę klientowi, że nie powinien wykonywać samodzielnie żadnych zmian i napraw (2010/08) 3

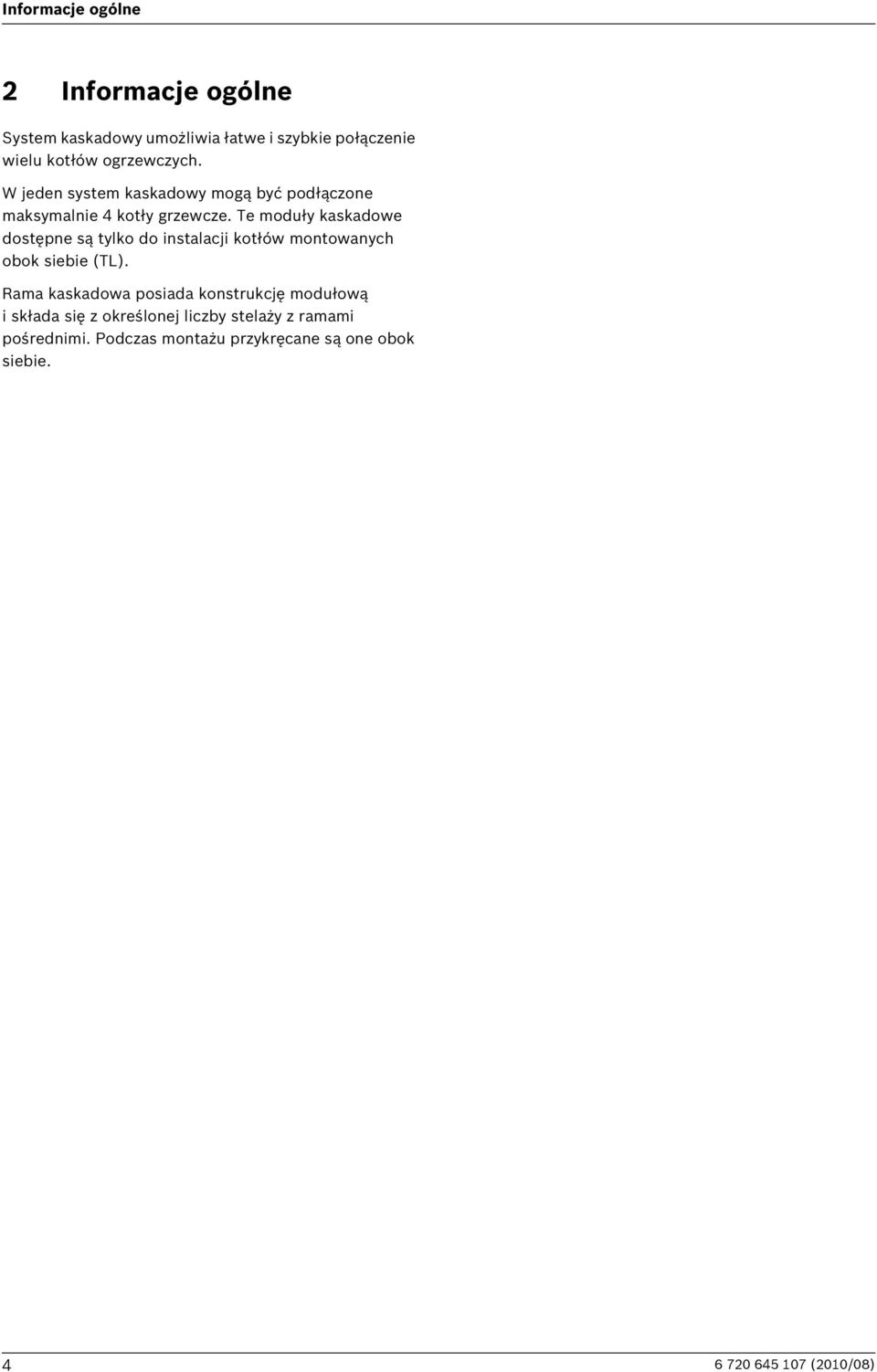

4 Informacje ogólne 2 Informacje ogólne System kaskadowy umożliwia łatwe i szybkie połączenie wielu kotłów ogrzewczych. W jeden system kaskadowy mogą być podłączone maksymalnie 4 kotły grzewcze. Te moduły kaskadowe dostępne są tylko do instalacji kotłów montowanych obok siebie (TL). Rama kaskadowa posiada konstrukcję modułową i składa się z określonej liczby stelaży z ramami pośrednimi. Podczas montażu przykręcane są one obok siebie (2010/08)

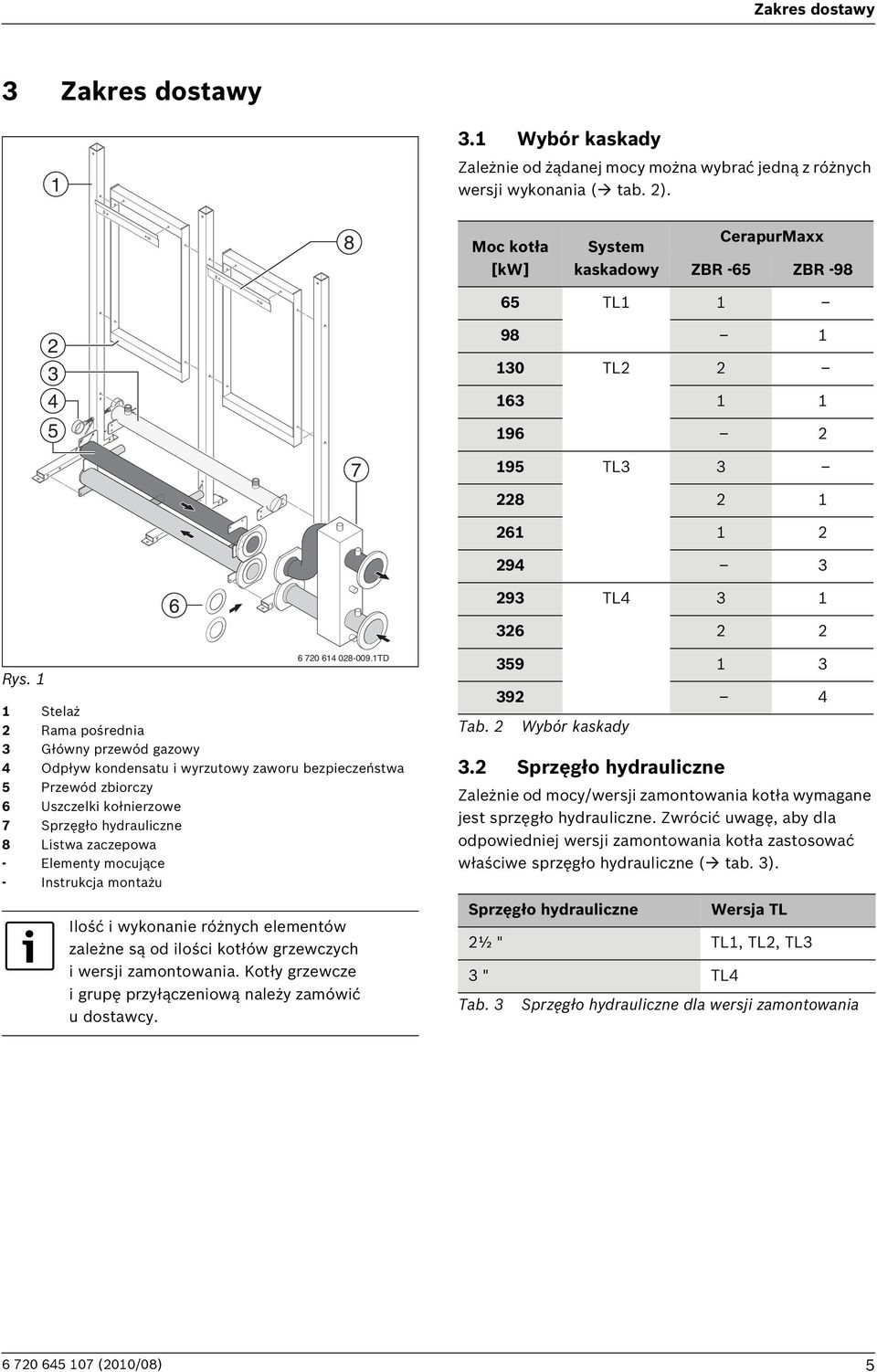

5 Zakres dostawy 3 Zakres dostawy 3.1 Wybór kaskady 1 Zależnie od żądanej mocy można wybrać jedną z różnych wersji wykonania ( tab. 2). 8 Moc kotła [kw] System kaskadowy CerapurMaxx ZBR -65 ZBR TL TL TL Rys TD 1 Stelaż 2 Rama pośrednia 3 Główny przewód gazowy 4 Odpływ kondensatu i wyrzutowy zaworu bezpieczeństwa 5 Przewód zbiorczy 6 Uszczelki kołnierzowe 7 Sprzęgło hydrauliczne 8 Listwa zaczepowa - Elementy mocujące - Instrukcja montażu Ilość i wykonanie różnych elementów zależne są od ilości kotłów grzewczych i wersji zamontowania. Kotły grzewcze i grupę przyłączeniową należy zamówić u dostawcy. Tab TL Wybór kaskady 3.2 Sprzęgło hydrauliczne Zależnie od mocy/wersji zamontowania kotła wymagane jest sprzęgło hydrauliczne. Zwrócić uwagę, aby dla odpowiedniej wersji zamontowania kotła zastosować właściwe sprzęgło hydrauliczne ( tab. 3). Sprzęgło hydrauliczne 2½ " 3 " TL4 Tab. 3 Wersja TL TL1, TL2, TL3 Sprzęgło hydrauliczne dla wersji zamontowania (2010/08) 5

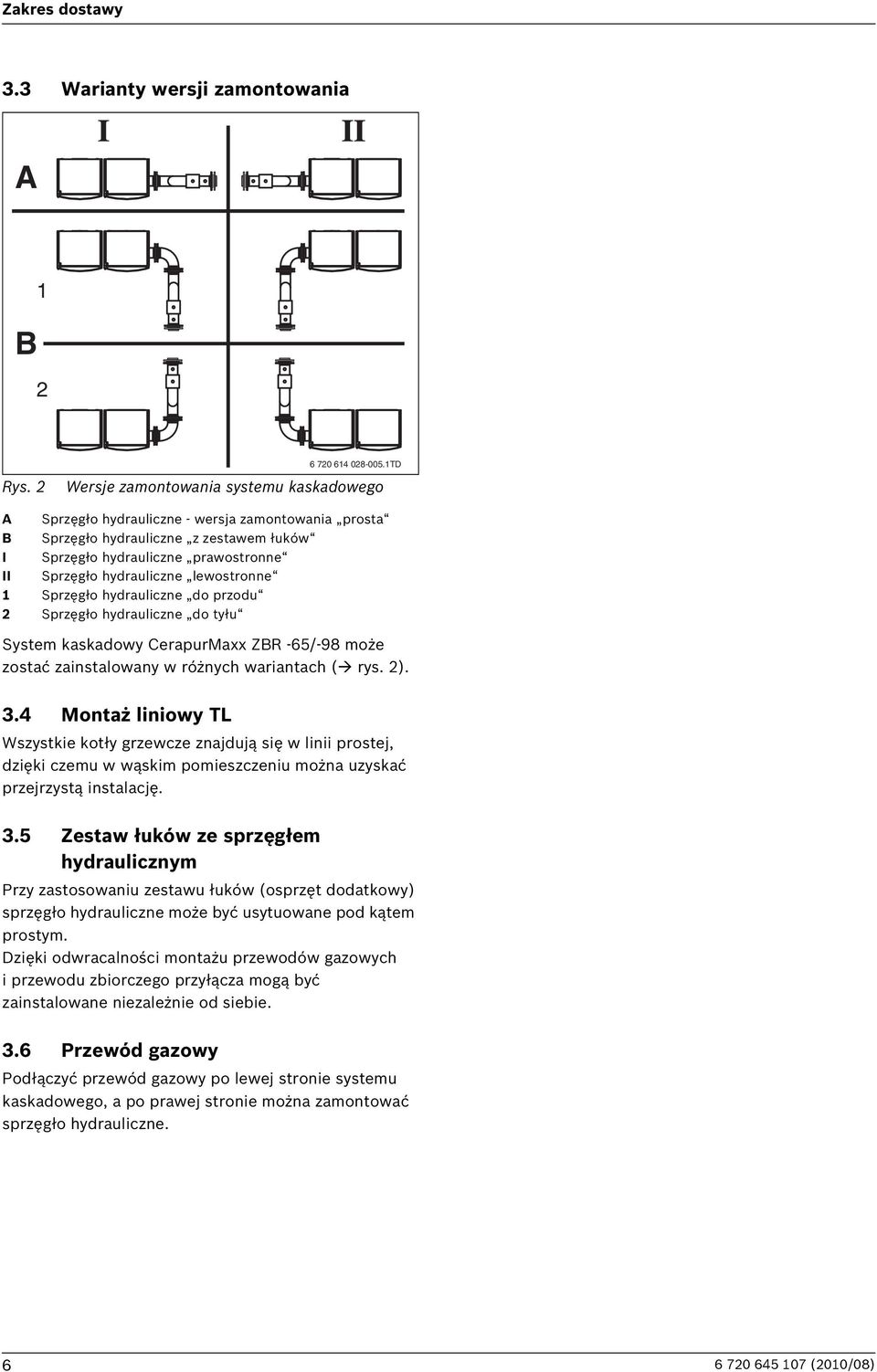

6 Zakres dostawy 3.3 Warianty wersji zamontowania A B TD Rys. 2 Wersje zamontowania systemu kaskadowego A Sprzęgło hydrauliczne - wersja zamontowania prosta B Sprzęgło hydrauliczne z zestawem łuków I Sprzęgło hydrauliczne prawostronne II Sprzęgło hydrauliczne lewostronne 1 Sprzęgło hydrauliczne do przodu 2 Sprzęgło hydrauliczne do tyłu System kaskadowy CerapurMaxx ZBR -65/-98 może zostać zainstalowany w różnych wariantach ( rys. 2). 3.4 Montaż liniowy TL Wszystkie kotły grzewcze znajdują się w linii prostej, dzięki czemu w wąskim pomieszczeniu można uzyskać przejrzystą instalację. 3.5 Zestaw łuków ze sprzęgłem hydraulicznym Przy zastosowaniu zestawu łuków (osprzęt dodatkowy) sprzęgło hydrauliczne może być usytuowane pod kątem prostym. Dzięki odwracalności montażu przewodów gazowych i przewodu zbiorczego przyłącza mogą być zainstalowane niezależnie od siebie. 3.6 Przewód gazowy Podłączyć przewód gazowy po lewej stronie systemu kaskadowego, a po prawej stronie można zamontować sprzęgło hydrauliczne (2010/08)

7 Wymiary 4 Wymiary L1 B1 510 B3 2 B X Y1 F TD Rys. 3 Wymiary systemu kaskadowego przy montażu liniowym TL [mm] I Widok z góry II Widok z przodu 1 Przewód zbiorczy kaskady 2 Sprzęgło hydrauliczne z zestawem łuków 3 Sprzęgło hydrauliczne proste 4 Dostarczony przeciwkołnierz do spawania Zainstalowanie Długość (mm) X1 + Y1 = TL Szerokość TL (mm) TL = TL = 1138 TL = 1663 TL = 2192 Tab. 4 Szerokość TL przy montażu liniowym (2010/08) 7

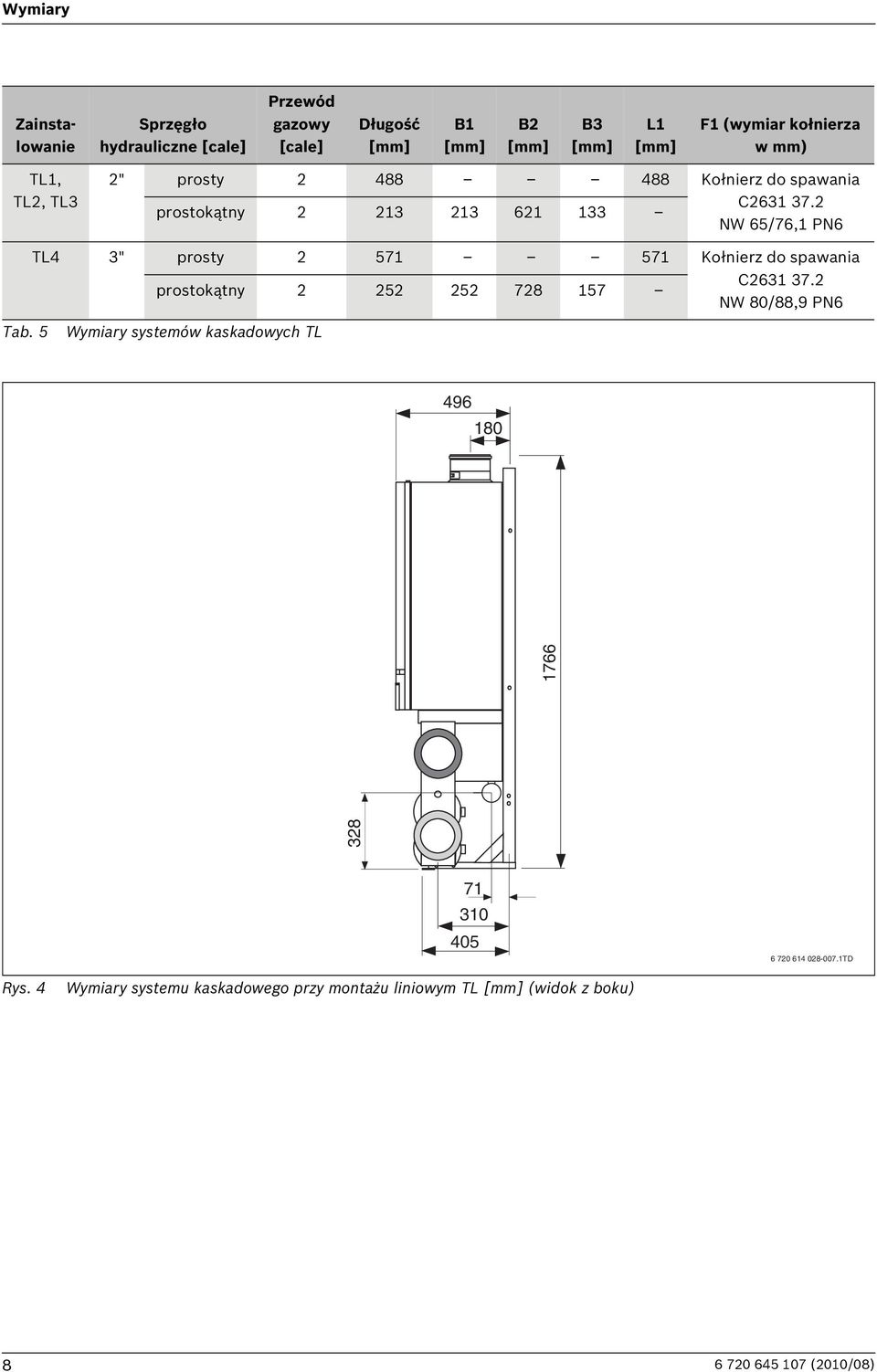

8 Wymiary Zainstalowanie Sprzęgło hydrauliczne [cale] Przewód gazowy [cale] Długość [mm] B1 [mm] B2 [mm] B3 [mm] L1 [mm] F1 (wymiar kołnierza w mm) TL1, TL2, TL3 2" prosty Kołnierz do spawania prostokątny C NW 65/76,1 PN6 TL4 3" prosty Kołnierz do spawania prostokątny C NW 80/88,9 PN6 Tab. 5 Wymiary systemów kaskadowych TL TD Rys. 4 Wymiary systemu kaskadowego przy montażu liniowym TL [mm] (widok z boku) (2010/08)

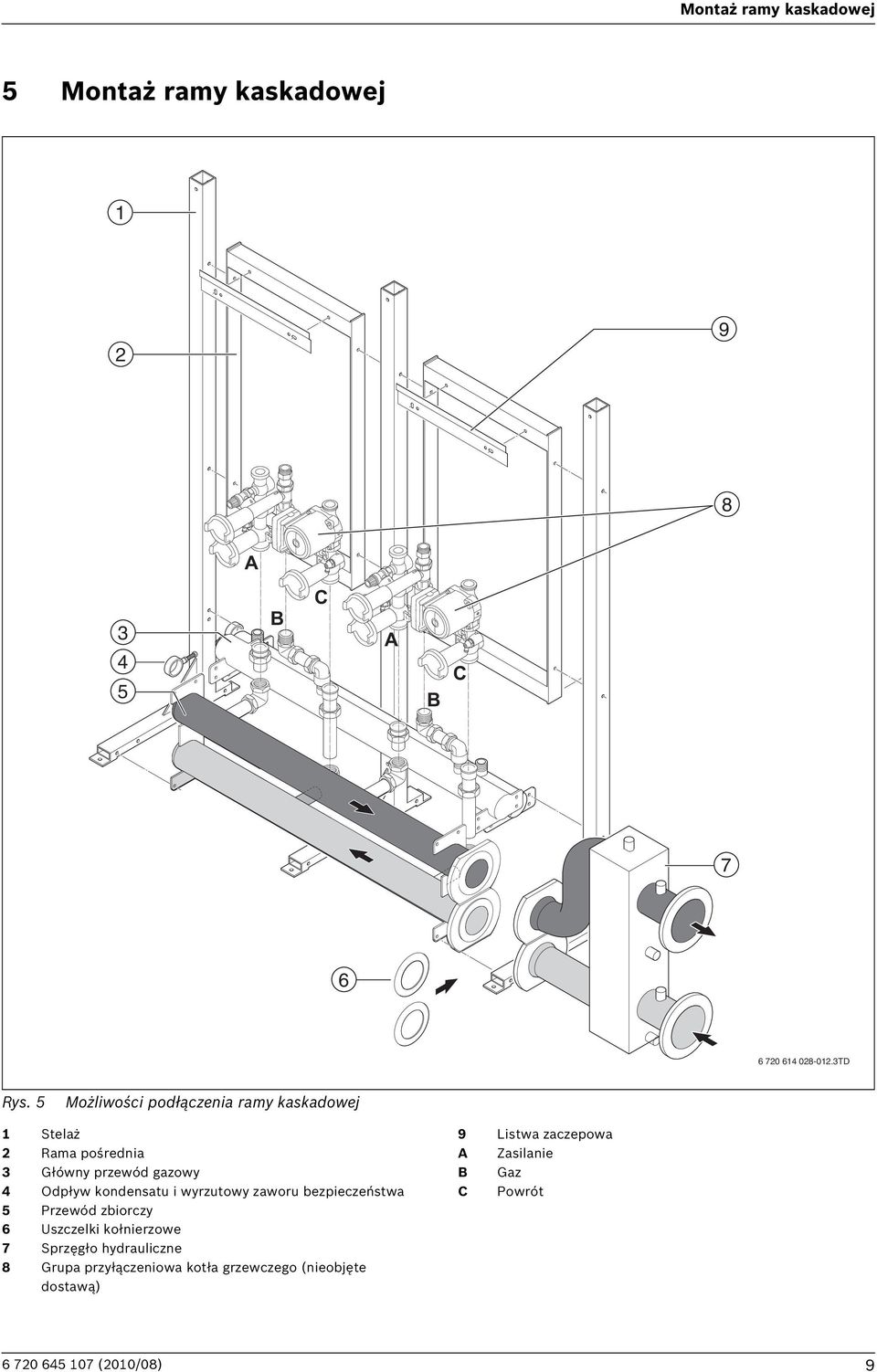

9 Montaż ramy kaskadowej 5 Montaż ramy kaskadowej A B C A B C TD Rys. 5 Możliwości podłączenia ramy kaskadowej 1 Stelaż 2 Rama pośrednia 3 Główny przewód gazowy 4 Odpływ kondensatu i wyrzutowy zaworu bezpieczeństwa 5 Przewód zbiorczy 6 Uszczelki kołnierzowe 7 Sprzęgło hydrauliczne 8 Grupa przyłączeniowa kotła grzewczego (nieobjęte dostawą) 9 Listwa zaczepowa A Zasilanie B Gaz C Powrót (2010/08) 9

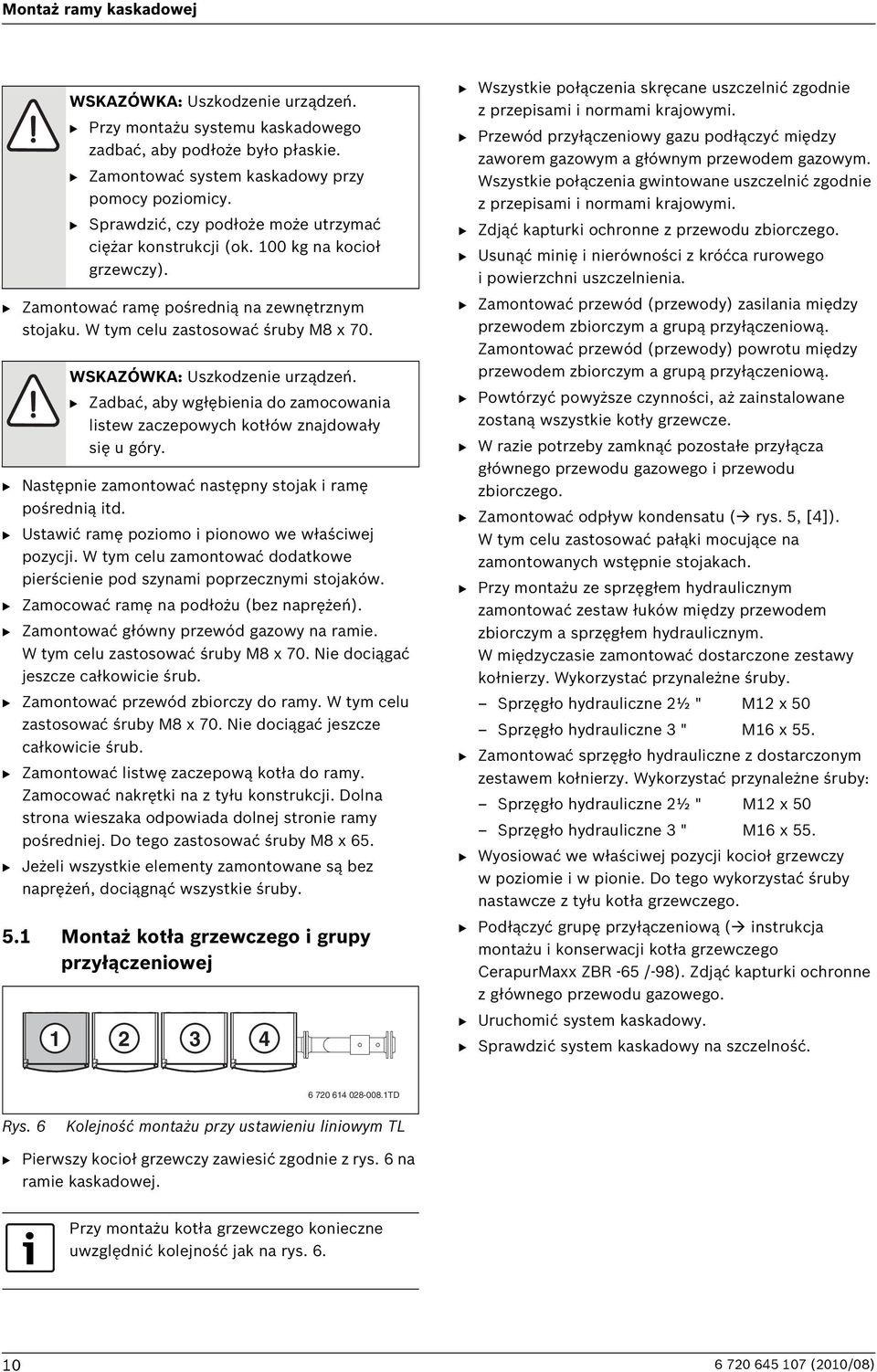

10 Montaż ramy kaskadowej WSKAZÓWKA: Uszkodzenie urządzeń. B Przy montażu systemu kaskadowego zadbać, aby podłoże było płaskie. B Zamontować system kaskadowy przy pomocy poziomicy. B Sprawdzić, czy podłoże może utrzymać ciężar konstrukcji (ok. 100 kg na kocioł grzewczy). B Zamontować ramę pośrednią na zewnętrznym stojaku. W tym celu zastosować śruby M8 x 70. WSKAZÓWKA: Uszkodzenie urządzeń. B Zadbać, aby wgłębienia do zamocowania listew zaczepowych kotłów znajdowały się u góry. B Następnie zamontować następny stojak i ramę pośrednią itd. B Ustawić ramę poziomo i pionowo we właściwej pozycji. W tym celu zamontować dodatkowe pierścienie pod szynami poprzecznymi stojaków. B Zamocować ramę na podłożu (bez naprężeń). B Zamontować główny przewód gazowy na ramie. W tym celu zastosować śruby M8 x 70. Nie dociągać jeszcze całkowicie śrub. B Zamontować przewód zbiorczy do ramy. W tym celu zastosować śruby M8 x 70. Nie dociągać jeszcze całkowicie śrub. B Zamontować listwę zaczepową kotła do ramy. Zamocować nakrętki na z tyłu konstrukcji. Dolna strona wieszaka odpowiada dolnej stronie ramy pośredniej. Do tego zastosować śruby M8 x 65. B Jeżeli wszystkie elementy zamontowane są bez naprężeń, dociągnąć wszystkie śruby. 5.1 Montaż kotła grzewczego i grupy przyłączeniowej B Wszystkie połączenia skręcane uszczelnić zgodnie z przepisami i normami krajowymi. B Przewód przyłączeniowy gazu podłączyć między zaworem gazowym a głównym przewodem gazowym. Wszystkie połączenia gwintowane uszczelnić zgodnie z przepisami i normami krajowymi. B Zdjąć kapturki ochronne z przewodu zbiorczego. B Usunąć minię i nierówności z króćca rurowego i powierzchni uszczelnienia. B Zamontować przewód (przewody) zasilania między przewodem zbiorczym a grupą przyłączeniową. Zamontować przewód (przewody) powrotu między przewodem zbiorczym a grupą przyłączeniową. B Powtórzyć powyższe czynności, aż zainstalowane zostaną wszystkie kotły grzewcze. B W razie potrzeby zamknąć pozostałe przyłącza głównego przewodu gazowego i przewodu zbiorczego. B Zamontować odpływ kondensatu ( rys. 5, [4]). W tym celu zastosować pałąki mocujące na zamontowanych wstępnie stojakach. B Przy montażu ze sprzęgłem hydraulicznym zamontować zestaw łuków między przewodem zbiorczym a sprzęgłem hydraulicznym. W międzyczasie zamontować dostarczone zestawy kołnierzy. Wykorzystać przynależne śruby. Sprzęgło hydrauliczne 2½ " M12x50 Sprzęgło hydrauliczne 3 " M16 x 55. B Zamontować sprzęgło hydrauliczne z dostarczonym zestawem kołnierzy. Wykorzystać przynależne śruby: Sprzęgło hydrauliczne 2½ " M12x50 Sprzęgło hydrauliczne 3 " M16 x 55. B Wyosiować we właściwej pozycji kocioł grzewczy w poziomie i w pionie. Do tego wykorzystać śruby nastawcze z tyłu kotła grzewczego. B Podłączyć grupę przyłączeniową ( instrukcja montażu i konserwacji kotła grzewczego CerapurMaxx ZBR -65 /-98). Zdjąć kapturki ochronne z głównego przewodu gazowego. B Uruchomić system kaskadowy. B Sprawdzić system kaskadowy na szczelność TD Rys. 6 Kolejność montażu przy ustawieniu liniowym TL B Pierwszy kocioł grzewczy zawiesić zgodnie z rys. 6 na ramie kaskadowej. Przy montażu kotła grzewczego konieczne uwzględnić kolejność jak na rys (2010/08)

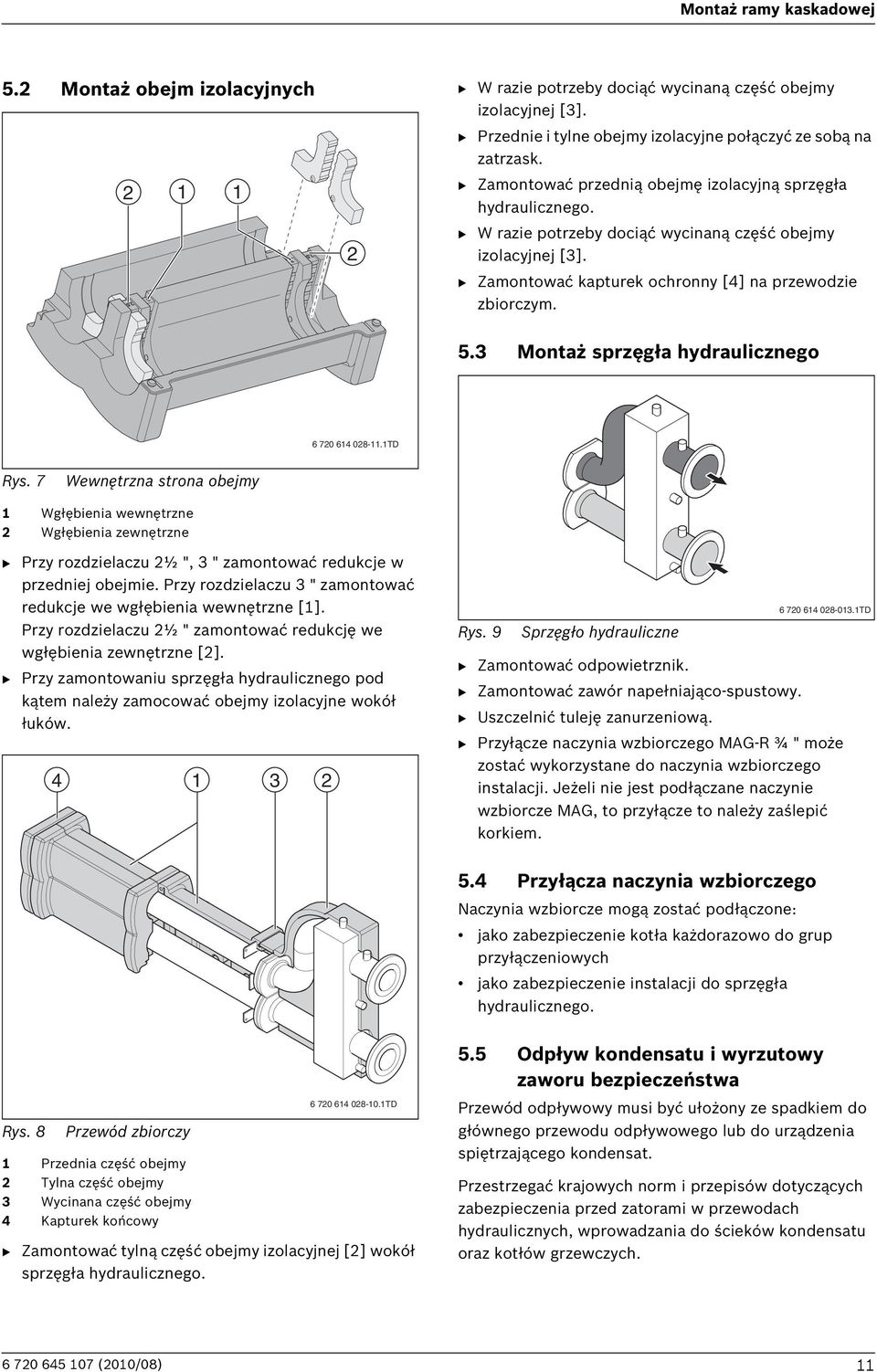

11 Montaż ramy kaskadowej 5.2 Montaż obejm izolacyjnych B W razie potrzeby dociąć wycinaną część obejmy izolacyjnej [3]. B Przednie i tylne obejmy izolacyjne połączyć ze sobą na zatrzask. B Zamontować przednią obejmę izolacyjną sprzęgła hydraulicznego. B W razie potrzeby dociąć wycinaną część obejmy izolacyjnej [3]. B Zamontować kapturek ochronny [4] na przewodzie zbiorczym. 5.3 Montaż sprzęgła hydraulicznego TD Rys. 7 Wewnętrzna strona obejmy 1 Wgłębienia wewnętrzne 2 Wgłębienia zewnętrzne B Przy rozdzielaczu 2½ ", 3 " zamontować redukcje w przedniej obejmie. Przy rozdzielaczu 3 " zamontować redukcje we wgłębienia wewnętrzne [1]. Przy rozdzielaczu 2½ " zamontować redukcję we wgłębienia zewnętrzne [2]. B Przy zamontowaniu sprzęgła hydraulicznego pod kątem należy zamocować obejmy izolacyjne wokół łuków Rys. 9 Sprzęgło hydrauliczne TD B Zamontować odpowietrznik. B Zamontować zawór napełniająco-spustowy. B Uszczelnić tuleję zanurzeniową. B Przyłącze naczynia wzbiorczego MAG-R ¾ " może zostać wykorzystane do naczynia wzbiorczego instalacji. Jeżeli nie jest podłączane naczynie wzbiorcze MAG, to przyłącze to należy zaślepić korkiem. 5.4 Przyłącza naczynia wzbiorczego Naczynia wzbiorcze mogą zostać podłączone: jako zabezpieczenie kotła każdorazowo do grup przyłączeniowych jako zabezpieczenie instalacji do sprzęgła hydraulicznego. Rys. 8 Przewód zbiorczy 1 Przednia część obejmy 2 Tylna część obejmy 3 Wycinana część obejmy 4 Kapturek końcowy TD B Zamontować tylną część obejmy izolacyjnej [2] wokół sprzęgła hydraulicznego. 5.5 Odpływ kondensatu i wyrzutowy zaworu bezpieczeństwa Przewód odpływowy musi być ułożony ze spadkiem do głównego przewodu odpływowego lub do urządzenia spiętrzającego kondensat. Przestrzegać krajowych norm i przepisów dotyczących zabezpieczenia przed zatorami w przewodach hydraulicznych, wprowadzania do ścieków kondensatu oraz kotłów grzewczych (2010/08) 11
