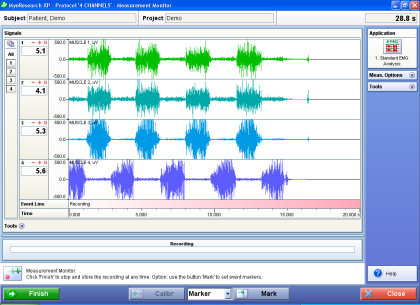

1 MyoResearch XP Master Edition Kompleksowa rejestracja i analiza sygnału EMG I sygnału z innych czujników biomechanicznych Opis monitorowanie sygnału z kanałów 32 EMG /analogowo-cyfrowych wejść obserwacja w czasie rzeczywistym sygnału, biofeedback podczas treningu zsynchronizowana rejstracja obrazu video kompleksowa analiza sygnału tworzenie raportów wg proponowanych wzorców lub własnych baza gotowych protokołów terapeutycznych i pomiarowych przyjazna i intuicyjna obsługa oprogramowania MyoResearch MyoResearch XP Master Edition to najbardziej zaawansowane i nowoczesne oprogramowanie do rejestracji i analizy sygnału EMG I innych czujników biomechanicznych dostępne na rynku. MyoResearch XP Master Edition zawiera wszystkie niezbędne narzędzia do analizy złożonych pomiarów dla potrzeb badawczych jak również badań prowadzonych w warunkach klinicznych (baza gotowych ustawień protokołów pomiarowych i matryc do analizy i tworzenia raportów). Zaawansowani użytkownicy mogą tworzyć własne protokoły pomiarowe bez zbędnych trudności. W zależności od systemu, maksymalna ilość kanałów rejestrujących sygnał sięga 32 wejść A/D. Możliwe jest podglądanie w czasie rzeczywistym sygnału rejestrowanego, matryce gotowych raportów ulatwiają generowanie raportu w ciągu kilku sekund. Oprogramowanie MyoResearch XP współpracuje nie tylko z systemami Noraxon ale również z innymi urządzeniami innych firm (Zebris, Biodex, BTS, Biometrics). Przygotowane mapy anatomiczne ułatwiają wybór odpowiednich grup mięśniowych. Dostępne możliwości pomiaru to m.in.: analiza w czasie rzeczywistym, biofeedback, synchronizacja z obrazem video, synchronizacja z zewnętrznym sygnałem. Wyświetlacz sygnału przedstawia nieprzetworzony sygnał w czasie rzeczywistym w ty również obraz video, biofeedback. 1

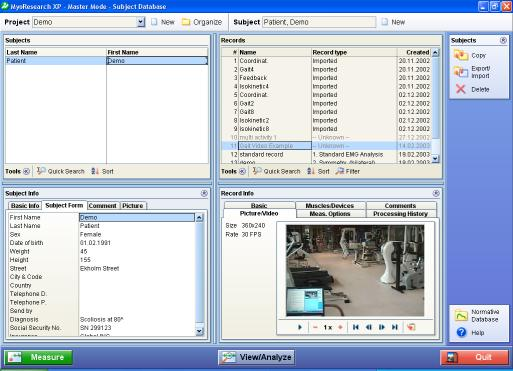

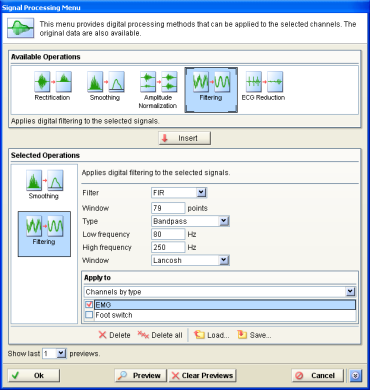

2 Rejestracja i zarządzanie danymi Wraz z zapisem nieprzetworzonego sygnału I przedstawieniem go w czasie rzeczywistym, oczyszczanie, wygładzanie, I normalizacja sygnału do maksymalnego napięcia izometrycznego (MVC) jest stosowana. Analiza w czasie rzeczywistym spektrum częstotliwości (FFT spectrum), animacja biofeedback u, w tym dźwiękowego uzupełniają listę dostępnych opcji dla użytkownika. Kreator protokołów klinicznych pozwala na stworzenie sekwencji czynności ruchowych w jednym zapisie sygnału. Obraz z kamery video (podłączenie USB lub FireWire) umożliwia identyfikację faz czynności ruchowych w trakcie oceny i treningu. Baza danych pozwala na archiwizację różnorodnych plików źródłowych dla gromadzenia kompletnej informacji o pacjencie (pliki, zdjęcia, filmy). Ponadto MyoResearch XP ułatwia export pomiędzy współpracującymi programami do obróbki uzyskanych danych. Obróbka zarejestrowanego sygnału Analiza po zakończonej rejestracji, opce filtrowania sygnału, normalizacja sygnału (MVC), usuwanie zakłóceń wywołanych przez sygnał EKG to tylko niektóre dostępne funkcje oprogramowania. Zsynchronizowany z rejestrowanym sygnałem obraz video pozwala na łatwą identyfikację zdarzeń, faz ruchu. Zmiana skali, powiększenie, nakładanie zapisów pozwalają na szybką analizę faz ruchu. Możliwość dowolnego ustawienia procedur obróbki sygnału. Oczyszczanie pełnej fali Wygładzanie sygnału (ruchoma średnia, RMS) Baza filtrów sygnału (różno pasmowe, FIR, IIR, Median) Normalizacja sygnału MVC Usuwanie zakłóceń EKG Raporty z przeprowadzonej analizy Podgląd zapisu, obrazu video i histogramu z danymi ułatwia pracę w razie potrzeb dodatkowych obróbek sygnału. MyoResearch XP oferuje bazę gotowych matryc raportów obejmujących najczęściej wykorzystywane zastosowania i obróbkę sygnału: amplitudę, częstotliwość, timing. Jednym z kluczowych zalet oprogramowania jest obróbka faz ruchu połączonych zdefiniowanym sygnałem wyzwalającym (marker faz chodu footswitch, wartość kątowa, inny marker ruchu). Usatwione jako standardowe procedury analizy mogą być łatwo zmieniane przez użytkownika. Wykresy z różnych zapisów mogą być łatwo porównywane. Wprowadzona baza danych normatywnych może być wykorzystana do porównania zapisów. Funkcje eksportu danych umożliwiają wysyłanie zapisanego badania do arkuszy kalkulacyjnych (excel, inne) lub w formie raportu multimedialnego (HTML). 2

3 Baza dostępnych matryc raportów: - standardowa analiza EMG - porównanie symetrii - ocean koordynacji - analiza średniej aktywności mięśni - trening z biofeedbackiem ( w nietrzymaniu moczu) - analiza spectrum częstotliwości - analiza zmęczenia - analiza EMG z izokinetyką - ocean kliniczna chodu - Wavelet analysis - analiza obiektywnego treningu - analiza timing u i aktywizacji mięśni - analiza ergonomiczna - ocean funkcjonalna (chód, skok, i in.) Kreator raportów pozwala zaawansowanemu użytkownikowi stworzyć własna matrycę raportu odpowiadającą jego wymaganiom. Oprócz rejestracji sygnału EMG, MyoResearch XP Master może być wykorzystany do analizy sygnału z innych czujników. Główne opcje i funkcje analizy są dostępne w wersji zaawansowanej oprogramowania MyoResearch XP Master Edition i mogą być stosowane do tworzenia własnych raportów. Baza gotowych protokołów pomiarowych MyoResearch XP Master Edition wyposażony jest w niezależny moduł Protokoly Kliniczne, umożliwiający w prosty i szybki sposób przeprowadzenie protokołów pomiarowych dla potrzeb klinicznych. Wybranie 4 kolejnych kroków pozwala łatwo i szybko rozpocząć pomiar nawet tak złożonych czynności ruchowych jak np. chód, analiza zmęczenia, testy grup mięśniowych. Formuła oprogramowania pozwala początkującym użytkownikom szybko, prawidłowo i łatwo przeprowadzić badanie np. w warunkach klinicznych. Intuicyjna zasada świateł drogowych z zielonym i czerwonym sygnałem ułatwia wykonanie badania w kilku prostych krokach. Główną zaletą zasady świateł drogowych jest sekwencja ustalonych kroków niezbednych do wykonania pomiaru bez względu na zastosowanie - specyfikę badania. Szybkość wykonania połączona z elastycznością oprogramowania (opcja modyfikuj ) daje możliwość zmiany ustawień w trakcie przygotowana do pomiaru. 3

4 Łatwość stosowania protokołów pomiarowych Poniżej przedstawiono sekwencję kroków do rozpoczęcia pomiaru. W 4 kolejnych krokach rozpocząć można rejestrację sygnału a następnie analizę EMG lub sygnału z innych czujników biomechanicznych. Krok 1 Krok 2 Potwierdź lub stwórz Pomiar Krok 3 Krok 4 Zdefiniuj fazy zapisu do analizy Przejrzyj& wydrukuj raport Wymagania do instalacji oprogramowania Procesor: AMD lub Intel > 1 GHz Karta graficzna: 32 MB RAM, Direct X 8.1 Pamięć: 256 MB RAM, 40 GB HDD Interfejs: USB lub FireWire (DV-Video) System: Windows XP home lub Professional Microsoft MPEG 4 lub Div.X 5.1 Codecs Zalecany system:laptop lub PCs 4

5 Lista przykładowych protokołów i ich zastosowań Standardowa analiza sygnału EMG Uniwersalny protokół dla zapisu aktywności mięśniowej EMG Podstawowa rejestracja parametrów (szczytowa I średnia wartość) w wybranych obszarach zapisu Tworzenie wykresów standardowych I histogramów z dokonanego zapisu Stworzony do ogólnej analizy sygnału Ocena symetrii Porównanie strony zajętej i niezajętej Pomiar czynności ruchowych obustronnych Przedstawia wzorzec aktywności mięśniowej i dane statystyczne z wykresem (histogram) Ocena (porównanie) różnicy unerwienia (deficytów) pomiędzy stroną prawą I lewą Ocena koordynacji Analiza koordynacji pomiędzy agonistami I antagonistami Pomiar czynności jednostronnych I funkcjonalnych Prezentacja wzorca aktywności mięśniowej I danych w formie graficznej (histogram) ocena koordyancji neuromotorycznej Ocena wzorców aktywności EMG tworzenie uśrednionych I normalizowanych w czasie wzorców sygnału EMG stosowany do oceny powtarzalnych czynności ruchowych lub ćwiczeń możliwość normalizacji sygnału (MVC) analiza typowych wzorców innerwacji grup mięśniowych Trening z biofeedbackiem przedstawienie sygnału w postaci biofeedback u pomoc wizualna I akustyczna podczas treningu z biofeedbackiem możliwość normalizacji sygnału (MVC) podczas planowania treningu i ustalanie progu aktywności ułatwia prowadzenie precyzyjnego I obiektywnego treningu mięśniowego w zaburzeniach (dysfunkcjach) mięśniowych Trening nietrzymania moczu wyświetlenie pracy mięśni w formie kurczącego się okręgu pomoc wizualna I akustyczna podczas treningu z biofeedbackiem zapis czynności ruchowych z fazami: spoczynkowej, szybkich skurczy maksymalnych napięć, napięć z utrzymanie (wytrzymałość) umiejętność relaksacji. Analiza spektrum częstotliwości obliczanie spectrum częstotliwości (analiza mocy) wykorzystanie ustawień I zasady analizy Fouriera (FFT) wykres spectrum częstotliwości I dystrybucji sygnału analiza częstotliwości I jakości sygnału 5

6 Analiza częstotliwości i zmęczenia obliczanie zmian częstotliwości podczas czynności ruchowych Automatyczna separacja zdarzeń w czasie tworzenie diagramów trendów I statystyki zmian częstotliwości prezentacja zmiany zmęczenia w odniesieniu do przesunięcia zmian częstotliwości EMG & Izokinetyka integracja sygnału EMG I zapisu momentu siły z dynamometru całkowita integracja z każdą ocenianą czynnością ruchową tworzenie uśrednionych wartości EMG I sił oraz wykresów trendów analiza neuromotoryczna podczas ćwiczeń I testów izokinetycznych Analiza aktywizacji mięśni analiza oparta na identyfikacji progów aktywizacji w poszczególnych fazach ruchu możliwość przedstawienia odchyleń standardowych w stosunku do szczytowego lub spoczynkowego napięcia lub stałej wartości tworzenie wykresów przedstawiających progi pobudzenia lub podfazy ruchu uniwersalna analiza aktywizacji mięśni (onset/off) Analiza w ergonomii oparta o EMG analiza aktywności mięśniowej podczas czynności ruchowych analiza amplitudy i progu aktywności identyfikacja faz czynności ruchowych za pomocą obrazu video wyjaśnienie aktywności mięśniowej I wymagań energetycznych pracy mięśniowej Analiza skoku analiza skoku zintegrowana z sygnałem z platform dynamograficznych ocena różnych form skoków, zeskoków tworzenie wykresów uśrednionych danych, obliczanie wysokości wyskoku analiza aktywności reaktywnej (faz zamachu, lądowania itd.) podczas różnorodnych skoków Trening z wzorcami ćwiczeń trening z biofeedbackiem oparty na ustalonych wzorcach/protokołach ćwiczeń ustalenie parametrów ćwiczenia w oparciu o sygnał EMG/ustawienie kątowe/wartość siły z wykorzystaniem strony zdrowej jako wzorca dokładność ćwiczenia w stosunku do ustalonego wzorca uniwersalność tworzenia ćwiczeń do założonej koncepcji reedukacji neuromotorycznej 6
