1 Karta wyrobu SpeedStile EFW Pełnopłytowa bramka do instalowania wewnątrz. Dane techniczne Wymiary urzą- Długość obudowy: (Normalnie zamknięte) 1448 mm dzenia: (Normalnie otwarte) 1932 mm Wysokość obudowy: 950 mm Szerokość obudowy: 480 mm Szerokość przejścia: 1200 mm lub 1800 mm Napęd: Silnikowy Materiały: Pokrywa górna: Lakierowany poliuretan, wykończenie RAL 5013 (błękit kobaltowy) Ściana przednia: Lakierowany poliuretan, wykończenie RAL 5013 (błękit kobaltowy) Osłona skrzydeł: Lakierowana stal, wykończenia jak po wierzchnie górna i przednia Okładzina: Stal nierdzewna gat. 304 groszkowana Płyty: 12 mm szkło hartowane Drzwi boczne: 8,5 mm 3-wartstwowe szkło bezpieczne, kobaltowo szare Cokół: Stal nierdzewna gat. 304 groszkowana Działanie: Przejście w obu kierunkach, sterowane elektronicznie. Urządzenie SpeedStile jest dostępne w wersjach Normalnie Otwartej (NO) lub Normalnie Zamkniętej (NC). Wersja normalnie otwarta NO zapewnia zawsze otwarte przejście w położeniu spoczynkowym i zamknie się tylko przy próbie przejścia nieautoryzowanego lub wtargnięcia osoby za inną osobą tailgating. Zapewnia to wysokie przepustowości i zwiększone czasy MTBF. W wersji Normalnie Zamkniętej NC SpeedStile stanowi zamknięte przejście, które otworzy się tylko po przyjęciu sygnału autoryzacji, Mechanizm napędowy: Płyty są poruszane przez dwa połączone ramiona mechaniczne. Ramiona te są obraca ne przez wał skrętny połączony z jednostką napędową. Jednostką napędową jest silnik prądu stałego połączony z przekładniąślimakową i dwukierunkowym dekoderem. Mikroprocesorowy układ sterowania gwarantuje dokładne poruszanie i ustawianie skrzydeł. Prędkości otwierania i zamykania płyt są regulowane. Fotokomórka bezpieczeństwa uniemożliwia zamknięcie skrzydeł w razie obecności przeszkody. Jeżeli normalna praca płyt zostanie zatrzymana przez przeszkodę, układ sterowania wykrywa ten nienormalny stan i cofa płyty. Płyty są blokowane w położeniach otwartym i zamkniętym za pomocą układu mechanicznego. Gdy są zamknięte, nie można ich otworzyć siłą. Metoda działania: Lampy statusu: Awaria zasilania: Alarm pożarowy: Po otrzymaniu sygnału z systemu kontroli dostępu, lub przycisku skrzydła otwierają się. Jeżeli nieupoważniona osoba próbuje wtargnąć za inną osobą, lub próbuje wejść z przeciwnego kierunku, system wykrywa nieupoważnione przejście i uruchamia wbudowany system alarmowy. Wykrywanie obecności realizowane jest 6 czujnikami podczerwieni w wersji NC i 14 czujnikami podczerwieni w wersji NO. Lampy statusu w postaci 50 mm średnicy wyświetlaczy diodowych LED są wbudowane w górną powierzchnię pokrywy. Symbol zielonej kreski świeci się ciągle, sygnalizując, że przejście jest dostępne. Po autoryzacji zapali się zielona strzałka w kierunku autoryzacji przejścia, natomiast w przeciwnym kierunku zapali się symbol czerwonego krzyża, sygnalizując, że urządzenie nie jest dostępne do użytku lub jest już używane. W przypadku odłączenia płyty pozostaną w aktualnym położeniu. Dostępna jest funkcja styków beznapięciowych sterowanych sygnałem z innych źródeł, dla przejścia w stan awaryjny.

2 Zasilanie: Moc znamionowa: Napięcie sterowania: Szczegóły instalowania: Przybliżony ciężar: 115/230 V AC 50/60 Hz. Czuwanie: 10 VA Działanie: 300 VA. 24 V DC Urządzenie SpeedStile jest dostarczane w stanie całkowicie zmontowanym, i może wymagać podnośnika dla rozładunku. NC obudowa lewa lub prawa (LW lub RW): każda obudowa około kg (EFW EFFW) NC obudowa środkowa (CLW, CRW lub CW): każda obudowa około kg (EFW EFFW) Dostępne modele: (Strona zabezpieczana instalacji) Strona niezabezpieczana instalacji Obudowa lewa szeroka Obudowa prawa szeroka Obudowa środkowa lewa szeroka Obudowa środkowa prawa szeroka Obudowa środkowa szeroka LW PW CLW CRW CW Uwaga Wszystkie odmiany kabin są dostępne w wersjach Normalnie Otwarta lub Normalnie Zamknięta. Akcesoria i dodatki opcjonalne Alternatywne materiały, wykończenia i dostosowanie do klienta Wymagania dotyczące projektowania ze szczególnych materiałów patrz Gunnebo Mayor. Alternatywne kolory RAL poliuretanu oraz wykończenia. Opcjonalne materiały okładzin. Mocowanie czytnika kart Wbudowanie dostarczonych przez odbiorcę czytników do okładzin górnych i przednich SpeedStile.. Podstawki do czytników kart. Podtrzymywanie bateryjne Po awarii zasilania, opcja podtrzymywania bateryjnego umożliwi otwarcie (zamknięcie) skrzydeł, zatrzymanie i przejście w stan nieaktywny. Skrzydła pozostaną w tym położeniu aż do przywrócenia zasilania. Sterowanie przyciskiem Prosta konsola do sterowania zwalnianiem skrzydeł SpeedStile. (Odpowiednia do autoryzacji dostępu dla osób wymagających pomocy). Zdalna konsola według wymagań. Przycisk montowany do obudowy. Dodatkowy interfejs Interfejs szeregowy RS 485 Sterowanie ruchem Wskaźnik diodowy LED trybu przejścia Przełączanie czerwonego krzyża i zielonej strzałki sygnalizuje, że urządzenie jest dostępne do użytku. Zdalne przełączanie urządzenia dla sterownia przepustowości. Zliczanie Licznik LCD Licznik elektro-mechaniczny Przykłady instalowania:

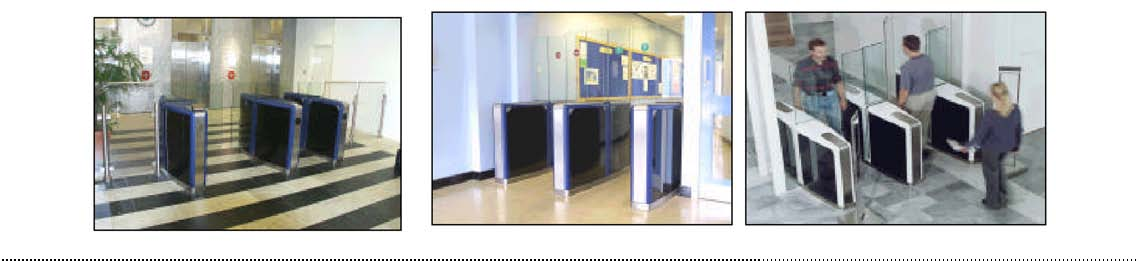

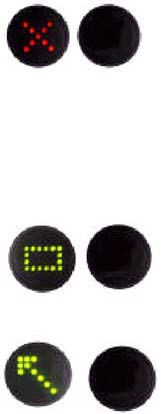

3 Ogólna konfiguracja przejść SpeedStile Konfiguracja jednodrożna składająca się z 1 szt. obudowy LW i 1 szt. obudowy RW Konfiguracja dwudrożna składająca się z 1 szt. obudowy LW, 1 szt. obudowy CW i 1 szt. obudowy RW. Konfiguracja dwudrożna stanowiąca połączenie obudów szerokich i standardowych, składająca się z 1 szt. obudowy LW, 1 szt. obudowy CW i 1 szt. obudowy R (standardowej obudowy 300 mm). Instrukcje użytkowania lamp statusu Zielona karta (tryb spoczynkowy) Włóż osobistą kartę bezpieczeństwa do czytnik zamontowanego na urządzeniu w celu autoryzacji. Poczekaj, ż zapali się Zielona Strzałka i otworzy bariera. Zielona strzałka (Autoryzowane użycie lub wyznaczenie wolnego przejścia) Przechodź przez urządzenie. Uwaga: Dla konfiguracji PRZEWJŚCIA SWOBODNEGO, autoryzacja nie jest wymagana, zwykle jest to stosowane tylko dla wyjścia. Czerwony krzyż (Urządzenie zajęte lub brak przejścia) Poczekaj, aż przejście zostanie opuszczone i zapali się albo zielona karta, albo zielona strzałka. (Patrz wyżej). Stany alarmowe Błyskający czerwony krzyż i alarm dźwiękowy (stan naruszenia) Ten tryb alarmowy będzie uruchamiany przez następujące zdarzenia: Przejście jest już używane, a druga osoba próbuje przejść za nią bez autoryzacji (Tailgating), LUB Przejście jest aktualnie w użyciu, a ty nie masz prawa przejścia.. Nie panikuj. Zwolnij przejście. Poczekaj, aż błyskający czerwony krzyż przestanie błyskać i zaniknie alarm dźwiękowy. Poczekaj, aż zapali się zielona strzałka dla wskazania, kto ma prawo przejścia. Błyskająca zielona karta (niewłaściwe użytkowanie) Nie panikuj. Pozostając w przejściu wstaw osobistą kartę bezpieczeństwa do czytnika zamontowanego na urządzeniu w celu autoryzacji. Autoryzacja przejścia wyłączy stan alarmu. Błyskająca zielona strzałka (Wyjście awaryjne/pożarowe) Nie panikuj. Istnieje WOLNE PRZEJŚCIE dla ewakuacji poprzez bramkę.

4 Przygotowanie miejsca instalowania SpeedStile2 EFW Tylko krótka obudowa wersja Normalnie Zamknięta (Płyty pokazane w położeniu zamkniętym w konfiguracji lewej i prawej). Kable i przepusty wyprowadzać w miejscu zakreskowanym. Beton wg.bs 5328:1997, typ ST5. Pod urządzeniem SpeedStile powierzchnia podstawy musi być płaska i pozioma z tolerancją +/- 5 mm x 750 x głęb. min. 150, na każdą obudowę WAŻNE Wszelkie poziomy przepusty i rury przebiegające pod urządzeniem SpeedStile muszą być umieszczone co najmniej 140 mm poniżej poziomu podłogi.

5 Przygotowanie miejsca instalowania SpeedStile2 EFW Długa obudowa wersja Normalnie Zamknięta lub Otwarta (Płyty pokazane w położeniu zamkniętym w konfiguracji lewej i prawej). Kable i przepusty wyprowadzać w miejscu zakreskowanym. Beton wg.bs 5328:1997, typ ST5. Pod urządzeniem SpeedStile powierzchnia podstawy musi być płaska i pozioma z tolerancją +/- 5 mm x 750 x głęb. min. 150, na każdą obudowę WAŻNE Wszelkie poziomy przepusty i rury przebiegające pod urządzeniem SpeedStile muszą być umieszczone co najmniej 140 mm poniżej poziomu podłogi.

6 Przepustowości Typ z kartą wkładaną Typ z kartą wkładaną z klawiaturą kodu PI N Typ z kartą przesuwaną Typ z kartą przesuwaną z klawiaturą kodu PIN Zbliżeniowy Hands Free Proszę zauważyć, że liczby są przybliżone i muszą być potwierdzone przez Gunnebo Omega Inc. Podane liczby dotyczą pełnego przejścia jednej osoby przez przejście na minutę. Przyjmuje się, że reakcja na autoryzację kontroli dostępu jest natychmiastowa.
