Gunnebo SpeedStile BP. BA/EV Series. Bramki rozsuwane do użytku wewnętrznego

Transkrypt

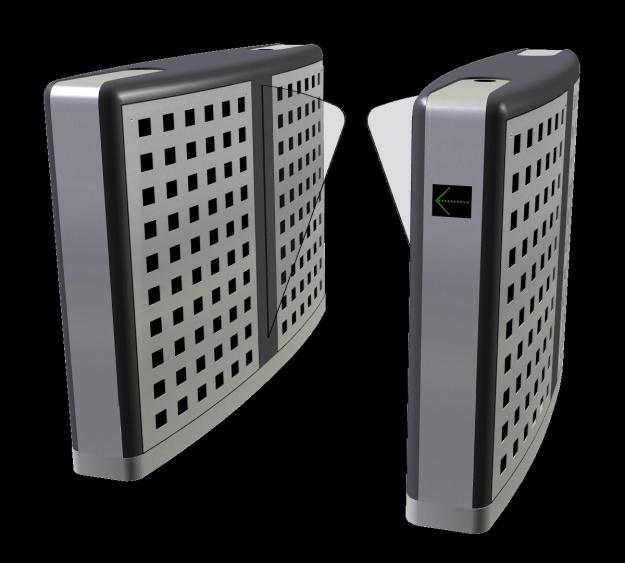

1 Gunnebo SpeedStile BP BA/EV Series Bramki rozsuwane do użytku wewnętrznego

2 Bramki rozsuwane do użytku wewnętrznego Panele szklane uchylne z napędem Nowoczesny i ekskluzywny design oraz cicha i płynna praca to elementy wyróżniające klasyczne bramki szybkie Gunnebo. Bramki BP dostępne są w dwóch wersjach: BA z wykończeniem poliuretanowym oraz EV z wykończeniem ze stali nierdzewnej. Istnieje również szeroki wybór opcji dodatkowych. Bramki SpeedStile BP znakomicie sprawdzają się w obiektach biurowych, rządowych, finansowych, bankach, telekomunikacji, centrach rekreacyjnych czy placówkach edukacyjnych. Funkcjonalność bramek Wykrywanie naruszeń za pomocą zaawansowanych i sprawdzonych algorytmów: Wtargnięcie Przejście za osobą upoważnioną Wnoszenie na barana Przejście w niewłaściwym kierunku Upłynięcie czasu na przejście przez bramkę Tryb działania Panele uchylne Normalnie zamknięte (NC) Przejście w jednym lub obu kierunkach sterowane jest elektronicznie. Po otrzymaniu sygnału z systemu kontroli otwarty zostaje szklany panel (Normally Closed - NC). W przypadku gdy nieupoważniona osoba próbuje przejść przez bramkę z przeciwnego kierunku, aktywowany zostaje system alarmowy. Jeśli w ustalonym czasie nie nastapiło przejście osoby upoważnionej, wówczas tor zostanie zamknięty. Normalnie otwarte (NO) Tryb NO pozwala na swobodne przejście przez bramkę w stanie spoczynku - tor zostanie zamknięty tylko w przypadku próby nieautoryzowanego przejścia. Piktogramy Normalne użytkowanie = światło stałe, warunki alarmowe = miganie Próba przejścia za osobą upoważnioną lub wnoszenie na barana Zielony prostokąt Światło stałe: stan spoczynku - zbliż kartę do czytnika w celu autoryzacji Migające: niepoprawne użycie - zbliż kartę ponownie Zielona strzałka Światło stałe: zezwolenie na przejście lub przejście wolne Migające: wyjście ewakuacyjne/zagrożenie pożarowe Czerwony krzyż Światło stałe: bramka w użyciu/przejście nieautoryzowane Migające: alarm, alarm techniczny Próba wtargnięcia/przejścia w niewłaściwym kierunku Opcjonalnie dostępny jest wyświetlacz LED z piktogramami o średnicy 50 mm oraz LED-owe wskaźniki przejścia z podświetlanymi symbolami montowane na powierzchni pokrywy.

3 Funkcje bezpieczeństwa Dostępne wykończenia Wersje BA i EV mają taki sam cokół oraz wykończenie kolumny rotora w stali nierdzewnej 304, jak również skrzydła akrylowe o grubości 15 mm. Czujnik siły Wykrywanie obecności Czujnik podczerwieni Stan logiczny napięcia: 24 V Styki beznapięciowe dla przejścia w stan awaryjny Zapasowa bateria zasilająca (funkcja fail-safe - opcja dodatkowa) Szerokie przejście dla osób na wózkach inwalidzkich 3 Kontrola przejścia dzieci lub pasażerów na wózku inwalidzkim wraz z osobą towarzyszącą Ze względów bezpieczeństwa dzieci znajdujące się w pobliżu aktywnej bramki muszą pozostawać pod opieką osoby dorosłej. Design/konstrukcja Dostępne wersje: BA z wykończeniem poliuretanowym oraz EVz wykończeniem ze stali nierdzewnej. Dla każdej z wersjiprzewidziano następujące obudowy: Krótka obudowa (N/C) Długa obudowa (N/C) Skrzydła 2.Piktogram 3.Integracja czytnika kart 4.Panele boczne Standardowe przejście: 550 mm, szerokie przejście: 900 mm. Dostępne również jako Combi - obudowa środkowa z wąskim przejściem (550 mm) po jednej stronie i szerokim (900 mm) po drugiej stronie. 5.Wskaźnik przejścia LED 6.Cokół 7.Obudowa skrzydła 8.Panel czołowy 9.Pokrywa Aby przygotować tor, niezbędna jest prawa i lewa strona. Żeby utworzyć więcej niż jeden tor, należy wykorzystać jedną lub więcej obudów środkowych lub obudowę Combi. Obudowy dobierane są według liczby torów oraz pożądanej szerokości przejścia. Wykończenia standardowe BA EV Metaliczny popiel Stal nierdzewna 304 Pokrywa górna Malowany poliuretan Stal nierdzewna Panel czołowy Malowany poliuretan Stal nierdzewna Stal malowana pod kolor pokrywy Stal nierdzewna Akryl i stal nierdzewna 3-warstwowe laminowane szkło bezpieczne (8,5 mm) Standardowe wykończenie Obudowa skrzydła Panele boczne 1.Lewa 2.Prawa 3.Środek 4.Lewa szeroka 5.Prawa szeroka 6.Środkowa szeroka po lewej 7.Środkowa szeroka po prawej 8.Środkowa szeroka Alternatywne materiały i wykończenia paneli bocznych - model EV: Konfiguracja dwutorowa: 1 lewa, 1 środkowa i 1 prawa Szkło akrylowe (PMMA) i stal nierdzewna 3-warstwowe laminowane szkło bezpieczne (8,5 mm) Pełna stal nierdzewna Konfiguracja dwutorowa: 1 szeroka lewa, 1 środkowa szeroka po lewej, 1 prawa

4 Opcje i dodatki Wskaźnik przejścia LED Piktogram Interfejs RS485 Interfejs komunikacyjny COMR1 Integracja czytnika kart Bateria zapasowa Cyfrowy licznik LCD Przycisk awaryjnego otwierania bramki System zdalnego sterowania Możliwość zamontowania dodatkowego wyświetlacza Specyfikacja dostępu Przepustowość Czytnik zbliżeniowy: 40 przejść/min. (wartość przybliżona) Parametry dostępu: przejście standardowe (550 mm) i szerokie (900 mm) Czarna kropka = funkcja dostępna, biała kropka = pewne ograniczenia, brak kropki = funkcja niedostępna. Funkcja wyjścia ewakuacyjnego w standardzie. 550mm 900mm Przejście o szerokości 900 mm i algorytm kierujący dostępem dla wózków inwalidzkich. Specyfikacja techniczna Zasilanie Moc w trybie czuwania Moc w działaniu Zapas baterii Sygnalizacja pożarowa Temperatura robocza Stopień ochrony Poziom hałasu 230 Vac 50 Hz 1 10 VA 300 VA Na 1 ostatni cykl operacyjny 2 Wejściowy styk bezpotencjałowy +5 C do + 40 C, RH 95% bez kondensacji IP 20 Mniej niż 55 db 3 1. Dostępne także 115 Vac 60 Hz. 2. Opcja. 3. Uwaga: średni hałas otoczenia w biurze wynosi db.

5 A B C Wymiary i waga Wysokość całkowita Szerokość przejścia A Wysokość obudowy B Długość obudowy C Szerokość obudowy Waga obudowy bocznej Waga obudowy środkowej Standard, krótkie przejście Szerokie, krótkie przejście (490 dla wersji EV) Standard, długie przejście Szerokie, długie przejście (490 dla wersji EV) Wymiary w mm, waga w kg. Może wymagać urządzeń dźwigowych. Szczegóły podano na rysunkach przedstawiających instalację. Instalacja i konserwacja Dostawa produktu Zastosowanie Przygotowanie miejsca 1 Okablowanie 2 Lokalizacja tablicy kontrolnej Integracja systemu 5 Integracja systemu 5 Obsługa techniczna MTTR 3 MCBF 4 Zestaw Wewnętrzne Podłoże płaskie i wypoziomowane +/- 5 mm Pod ziemią Główna pokrywa 15-cyfrowy interfejs I/O RS485 Ustawienia programowalne za pomocą parametrów Panel czołowy Mniej niż 30 min. 4 mln (5 mln dla NO) 1. Głębokość wkręcenia: min. 70 mm; beton - min. wytrzymałość kostki na ściskanie: 30 N/mm2, min (2000 dla konfiguracji NO) x 500 (750 dla wersji szerokiej lub Combi) x 150 mm głębokości. 2. Przebiegające min. 140 mm poniżej poziomu wykończonego podłoża powinno wznieść się min. 50 mm od podstawy. 3. Średni czas naprawy. 4. Średni cykl między naprawami. 5. Styki bezpotencjałowe dla doprowadzenia sygnału z czytników kart. Na użytkowniku spoczywa obowiązek zapewnienia odpowiedniego miejsca instalacji pod względem wytrzymałości i integralności strukturalnej. Wymiary podane w kartach katalogowych mają charakter jedynie informacyjny. W celu przygotowania miejsca montażu należy kontaktować się z serwisem Gunnebo. Czy chcesz zobaczyć, jak działa bramka SpeedStile BP BA/EV? Zeskanuj ten kod QR za pomocą smartfona lub wyszukaj hasło "SpeedStile BP BA/EV" w serwisie YouTube.

6 Gunnebo SpeedStile BP Design and production: Gunnebo. Photos Credits: Gunnebo. The data given in this material may be subject to change without further notice. The Gunnebo logos and Gunnebo For a safer world are registered trademarks of Gunnebo AB. SpeedStile_BP_BA_EV_4.0_EN Więcej informacji:
