AutoSec. Drzwi obrotowe z napędem do montażu wewnętrznego. Bezpieczeństwo jest gwarantowane dzięki wykrywaniu momentu obrotowego w obu kierunkach.

Transkrypt

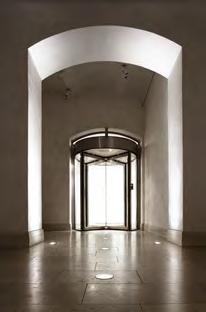

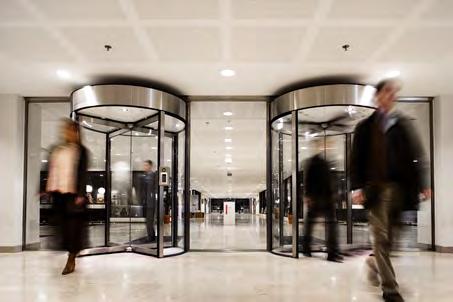

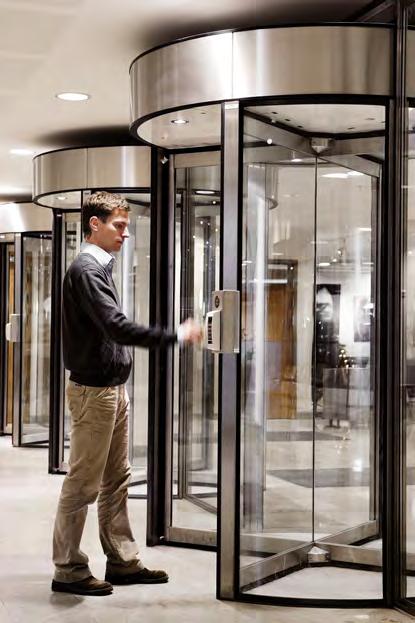

1 Drzwi obrotowe z napędem do montażu wewnętrznego AutoSec to drzwi obrotowe z grupy premium w ofercie Gunnebo. Przejrzysty i elegancki design idealnie komponuje się z poziomem zabezpieczeń chroniącym przed nieautoryzowanym przejściem. Bezpieczeństwo jest gwarantowane dzięki wykrywaniu momentu obrotowego w obu kierunkach. Jednoczesne zezwolenie wejścia oraz wyjścia, w obu kierunkach jest sterowane elektronicznie. Po otrzymaniu sygnału z systemu kontroli dostępu lub po naciśnięciu przycisku skrzydła drzwi obracają się, pozwalając w ten sposób na wejście uprawnionym osobom. Drzwi AutoSec zapewniają bezpieczeństwo oraz ochronę przed potencjalną, nieautoryzowaną próbą przejścia. Efekt taki można uzyskać, dzięki zastosowanym w urządzeniu czujnikom umieszczonym w suficie drzwi, w każdej z 4 jego części.

2 Specyfikacja techniczna Napęd Drzwi obrotowe z napędem 24Vac. Materiały Rama i cokół: Kształtownik aluminiowy, lakierowany proszkowo, wykończenie srebrne RAL Oszklenie ramy: 8.2mm 3-warstwowe laminowane szkło bezpieczne Skrzydła rotora: Rama aluminiowa, wykończenie w kolorze srebrnym RAL9006, z 11,4 mm grubości 3-warstwowym szkłem bezpiecznym. Sufit: Lakierowana płyta MDF wykończenie w kolorze białym RAL 9006 Światła W suficie drzwi obrotowych zostały zainstalowane 4 punkty świetlne. Awaria zasilania / Alarm pożarowy Drzwi obrócą się tylko o 45 do położenia skrzyżowanego, wykorzystując podtrzymywanie bateryjne zasilania (BBU), następnie zatrzymają się i pozostaną nieczynne. Drzwi pozostaną w tym położeniu aż do przywrócenia zasilania. Dodatkowy interfejs Normalnie rozwarty (NO) sygnał chwilowego napięcia zerowego (0V) podawany albo z czytnika kart, albo z przycisku, o czasie trwania od 0,5 do 1,0 sekundy. DANE TECHNICZNE Zasilanie 230Vac 50Hz lub 115Vac 60 Hz Moc znamionowa 750 VA Temperatura pracy +5 do + 40 C Przepływ osób (przybliżone wartości) AutoSec umożliwia 24 przejścia osób na minutę (równocześnie w obu kierunkach). MODELE 2000 mm 1850 mm OPCJE Alternatywne materiały i wykończenia Ewakuacyjne otwarcie drzwi (opcja) Zewnętrzna zasuwa/kurtyna 10.4mm 3-warstwowe szkło antywłamaniowe Dywan w kolorze popielatym System Anti piggy back Przycisk Anti-panic Integracja czytnika kart Bateria zapasowa (UPS) Przycisk sterowania Zdalna konsola Podświetlane piktogramy KORZYŚCI Elegancki design Efektywne zarządzanie przepływem osób ZASTOSOWANIE Budynki rządowe Instytucje finansowe Telekomunikacja Edukacja Technologia informacyjna Petrochemie Datasheet-AutoSec-2.2-EN

3 Przygotowanie miejsca instalacji : AutoSec 2000 TECHNICAL DATA Szkielet z wygiętych profili aluminiowych Obramowane hartowane i laminowane bezpieczne szkło 3-warstwowe o grubości 11,4 mm Aluminiowa obudowa Ewakuacyjne otwarcie drzwi (opcja) Zakres otwarcia zasuwy/kurtyny Uszczelka Zewnętrzna roleta (opcjonalnie) Gięte obramowane szkło 3-warstwowe o grubości 8,2 mm Miejsca doprowadzenia kabli z podłogi (6 szt.), alternatywne doprowadzenie od góry do górnej części Otwory do kotwiczenia wiercić podczas instalowania Baza do wprowadzania betonu co najmniej 300N/mm ² oporu. Podłoże musi być płaskie i poziome + / - 5mm. Wymiary wylewki: minimum 1500 x 500 (750 wersja szeroka) x 150 mm.

4 Przygotowanie miejsca instalacji: AutoSec 1850 TECHNICAL DATA Szkielet w wygiętych profili aluminiowych Obramowane hartowane i laminowane bezpieczne szkło 3-warstwowe o grubości 11,4 mm Aluminiowa obudowa Ewakuacyjne otwarcie drzwi (opcja) Zakres otwarcia zasuwy/kurtyny Uszczelka Zewnętrzna roleta (opcjonalnie) Gięte obramowane szkło 3-warstwowe o grubości 8,2 mm Miejsca doprowadzenia kabli z podłogi (6 szt.), alternatywne doprowadzenie od góry do górnej części Otwory do kotwiczenia wiercić podczas instalowania Baza do wprowadzania betonu co najmniej 300N/mm ² oporu. Podłoże musi być płaskie i poziome + / - 5mm. Wymiary wylewki: minimum 1500 x 500 (750 wersja szeroka) x 150 mm.

5 Ważne informacje Wszelkie poziome przepusty i rury, będące w pobliżu miejsca montażu, powinny znajdować się minimum 140mm poniżej poziomu podłogi Na użytkowniku spoczywa obowiązek zapewnienia odpowiedniego miejsca instalacji pod względem wytrzymałości i integralności strukturalnej. Wymiary podane w kartach katalogowych mają charakter jedynie informacyjny. W celu przygotowania miejsca instalacji należy kontaktować się z serwisem Gunnebo. Więcej informacji: Gunnebo Polska Sp. z o.o. Ul. Fryderyka Chopina Kalisz Tel Fax polska@gunnebo.com Uwaga: Gunnebo zastrzega sobie prawo do modyfikowania zawartości broszury.
