1 Napędzany, niski kołowrót do instalowania wewnątrz budynków Kołowroty GlasStile R łączą w sobie płynność działania, elegancki wygląd z najwyższym poziomem bezpieczeństwa. Kołowroty działają w sposób cichy i zapewniają łatwe przejście i wysokiej jakości wydajność. Dostępna jest szeroka gama wzorów, materiałów oraz funkcji urządzenia. Matowe lub błyszczące elementy ze stali nierdzewnej oraz elementów szklanych. Przejście odbywa się w obu kierunkach i jest kontrolowane elektronicznie. Po otrzymaniu sygnału z systemu kontroli dostępu lub przycisku, zespół odblokowuje się do stanu gotowości do działania. Po popchnięciu skrzydła przez użytkownika włącza się silnik i obraca skrzydła o 120 stopni do następnego położenia wyjściowego. Jeżeli skrzydło natrafi na opór, zatrzyma się. Jeżeli przeszkoda nie zostanie usunięta, urządzenie uruchomi alarm i zwolni kołowrót. Auto-Reset przywróci sterowanie. Przy próbie włamania urządzenie zablokuje się. Auto- Reset przewróci sterowanie.

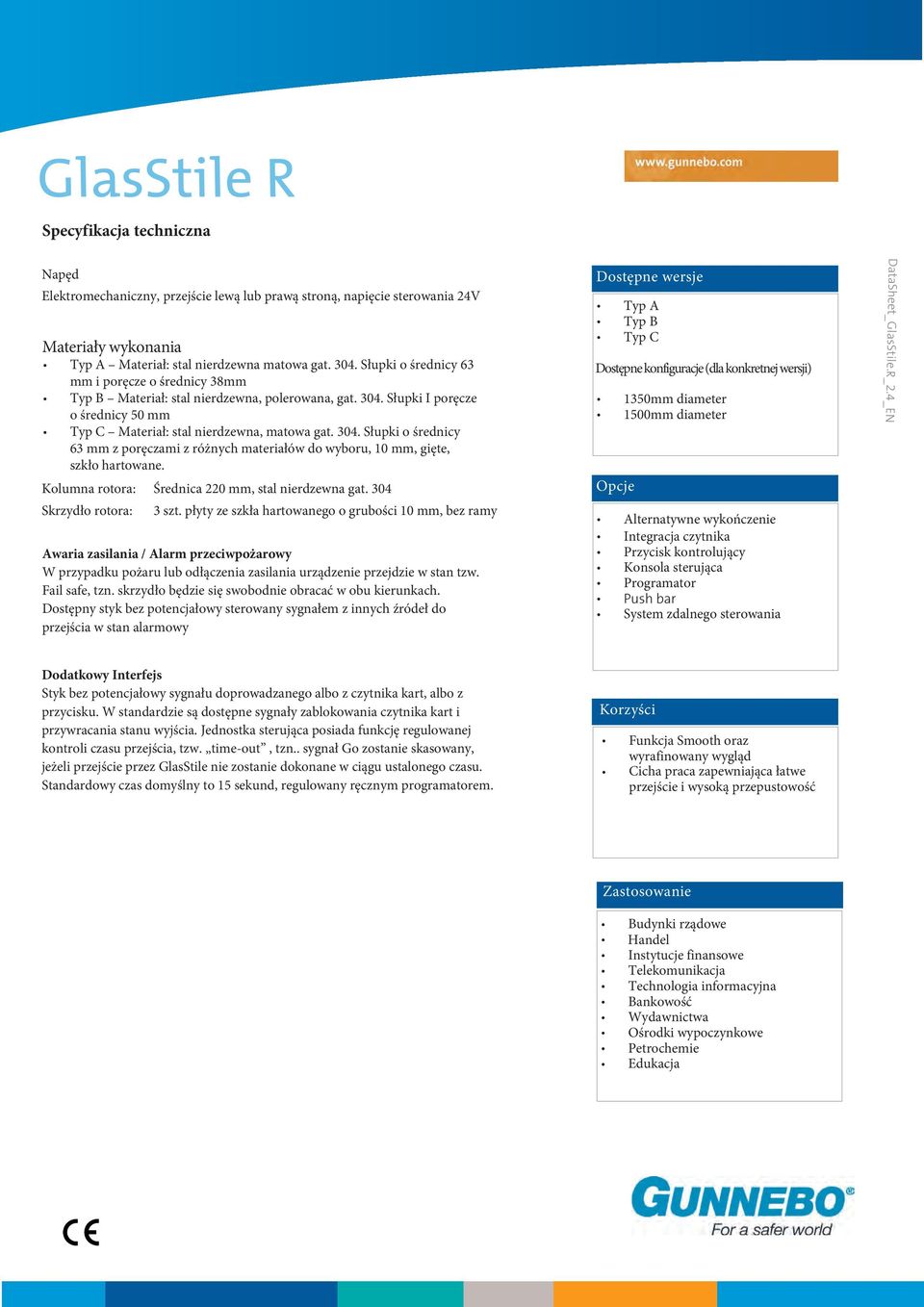

2 Specyfikacja techniczna Napęd Elektromechaniczny, przejście lewą lub prawą stroną, napięcie sterowania 24V Materiały wykonania Typ A Materiał: stal nierdzewna matowa gat Słupki o średnicy 63 mm i poręcze o średnicy 38mm Typ B Materiał: stal nierdzewna, polerowana, gat Słupki I poręcze o średnicy 50 mm Typ C Materiał: stal nierdzewna, matowa gat Słupki o średnicy 63 mm z poręczami z różnych materiałów do wyboru, 10 mm, gięte, szkło hartowane. Kolumna rotora: Średnica 220 mm, stal nierdzewna gat. 304 Skrzydło rotora: 3 szt. płyty ze szkła, bez ramy Awaria zasilania / Alarm przeciwpożarowy W przypadku pożaru lub odłączenia zasilania urządzenie przejdzie w stan tzw. Fail safe, tzn. skrzydło będzie się swobodnie obracać w obu kierunkach. Dostępny styk bez potencjałowy sterowany sygnałem z innych źródeł do przejścia w stan alarmowy Dostępne wersje Typ A Typ B Typ C Dostępne konfiguracje (dla konkretnej wersji) 1350mm diameter 1500mm diameter Opcje Alternatywne wykończenie Integracja czytnika Przycisk kontrolujący Konsola sterująca Programator Push bar System zdalnego sterowania DataSheet_GlasStile.R_2.4_EN Dodatkowy Interfejs Styk bez potencjałowy sygnału doprowadzanego albo z czytnika kart, albo z przycisku. W standardzie są dostępne sygnały zablokowania czytnika kart i przywracania stanu wyjścia. Jednostka sterująca posiada funkcję regulowanej kontroli czasu przejścia, tzw. time-out, tzn.. sygnał Go zostanie skasowany, jeżeli przejście przez GlasStile nie zostanie dokonane w ciągu ustalonego czasu. Standardowy czas domyślny to 15 sekund, regulowany ręcznym programatorem. Korzyści Funkcja Smooth oraz wyrafinowany wygląd Cicha praca zapewniająca łatwe przejście i wysoką przepustowość Zastosowanie Budynki rządowe Handel Instytucje finansowe Telekomunikacja Technologia informacyjna Bankowość Wydawnictwa Ośrodki wypoczynkowe Petrochemie Edukacja

3 Specyfikacja techniczna Wymiary P See details on next page Zasilanie 230Vac 50 Hz lub 115Vac 60 Pobór mocy Hz 250VA Temperatura pracy +5 to +40 C (RH 95% nieskondensowana) Klasa IP/ MCBF / MTTR IP 20 / 1M cykli / mniej niż 30 min Przepustowość (przybliżone wartości) Wsuwany typ czytnika, 20 osób na minutę Przeciągany typ czytnika, 30 osób na minutę Zbliżeniowy typ czytnika, 35 osób na minutę

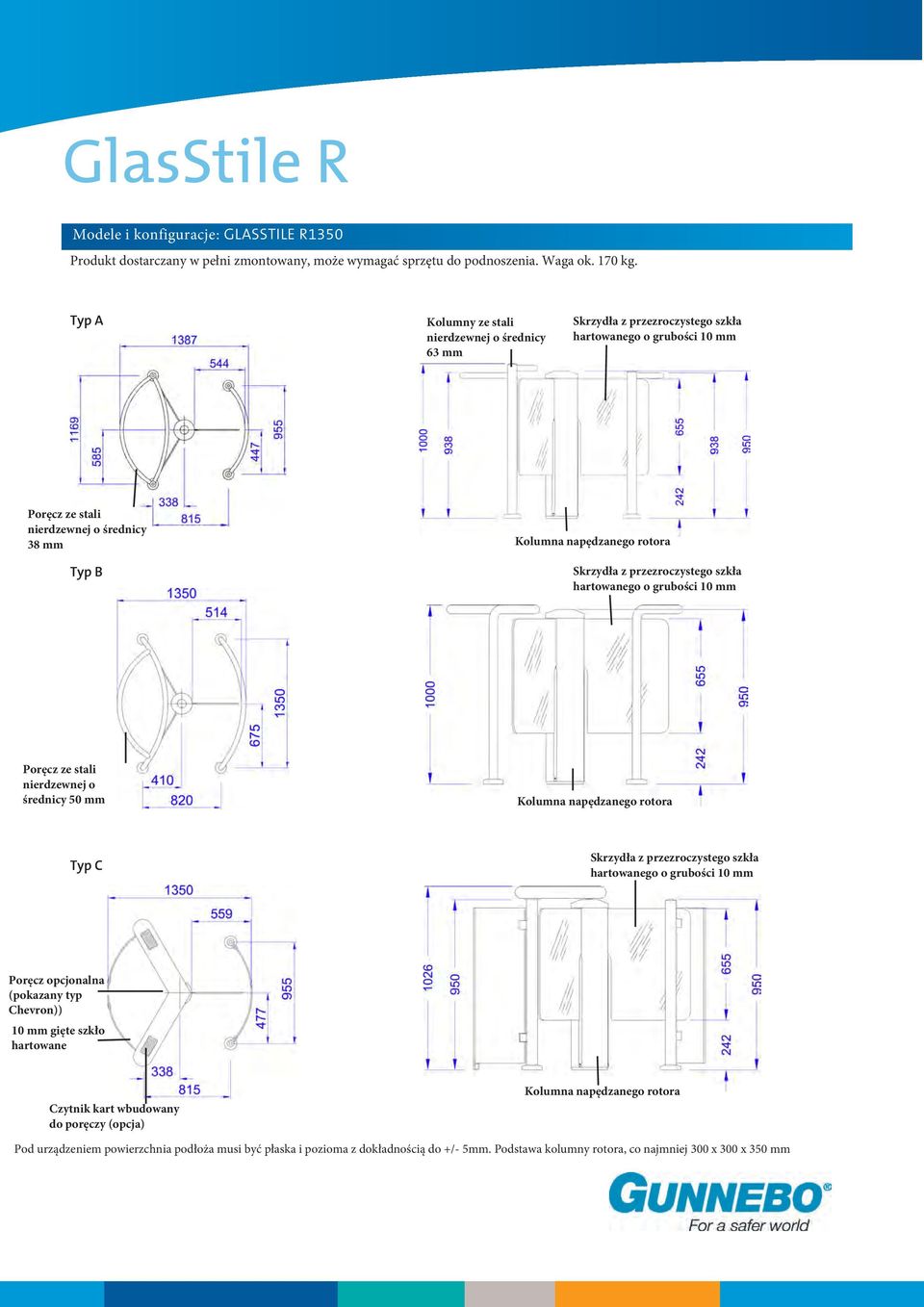

4 Modele i konfiguracje: GLASSTILE R1350 Produkt dostarczany w pełni zmontowany, może wymagać sprzętu do podnoszenia. Waga ok. 170 kg. Typ A Kolumny ze stali nierdzewnej o średnicy 63 mm nierdzewnej o średnicy 38 mm Typ B nierdzewnej o średnicy 50 mm Typ C Poręcz opcjonalna (pokazany typ Chevron)) 10 mm gięte szkło hartowane Czytnik kart wbudowany do poręczy (opcja) Pod urządzeniem powierzchnia podłoża musi być płaska i pozioma z dokładnością do +/- 5mm. Podstawa kolumny rotora, co najmniej 300 x 300 x 350 mm

5 Modele i konfiguracje: GLASSTILE R1500 Produkt dostarczany w pełni zmontowany, może wymagać sprzętu do podnoszenia. Waga ok. 180 kg. Typ A Kolumny ze stali nierdzewnej o średnicy 63 mm nierdzewnej o średnicy 38 mm Typ B nierdzewnej o średnicy 50 mm Typ C Poręcz opcjonalna (pokazany typ Chevron) 10 mm gięte szkło hartowane Czytnik kart wbudowany do poręczy (opcja) Pod urządzeniem powierzchnia podłoża musi być płaska i pozioma z dokładnością do +/- 5mm. Podstawa kolumny rotora, co najmniej 300 x 300 x 350 mm

6 Ważne informacje Wszelkie poziome przepusty i rury, będące w pobliżu miejsca montażu, powinny znajdować się minimum 140 mm poniżej poziomu podłogi. Na użytkowniku spoczywa obowiązek zapewnienia odpowiedniego miejsca instalacji pod względem wytrzymałości i integralności strukturalnej. Wymiary podane w kartach katalogowych mają charakter jedynie informacyjny. W celu przygotowania miejsca instalacji należy kontaktować się z serwisem GUNNEBO. Warunki użycia W przypadku korzystania z urządzeń kontroli dostepu Gunnebo z powodów bezpieczeństwa dzieci muszą być pod opieką osób dorosłych. Więcej informacji: Gunnebo Polska Sp. z o.o. Ul. Fryderyka Chopina Kalisz Tel Fax polska@gunnebo.com
