ABIS Instalacje Sanitarne Piotr Kluza Projekt instalacji elektrycznych i automatycznego sterowania SUW

Transkrypt

1

2 ABIS Instalacje Sanitarne Piotr Kluza Projekt instalacji elektrycznych i automatycznego sterowania SUW Spis treści 1. CZĘŚĆ OGÓLNA Zleceniodawca Podstawa prawna opracowania Cel i zakres opracowania Materiały techniczne wykorzystane przy opracowaniu Zasilanie Zasilanie rezerwowe Bateria kondensatorów Rozdzielnia technologiczna Urządzenia systemu uzdatniania wody Studnie głębinowe Pomiar zwierciadła wody w studni Pompy głębinowe Filtry Pompa dozująca Sprężarka Odstojnik wód popłucznych Zawory z siłownikami pneumatycznymi Zawory C-15 i C Zawory z siłownikami elektrycznymi Zawór C-01 powietrze dla aeracji Sondy poziomowskazowe Pomiar przepływu Przetworniki ciśnienia Wentylatory Opis instalacji Instalacje sterowania i automatyki Instalacja siły i gniazd wtykowych Ogrzewanie obiektu Sposób układania kabli Instalacja oświetleniowa Instalacja piorunochronna i uziemienia wymiana istniejącej instalacji Ochrona przed porażeniem prądem elektrycznym

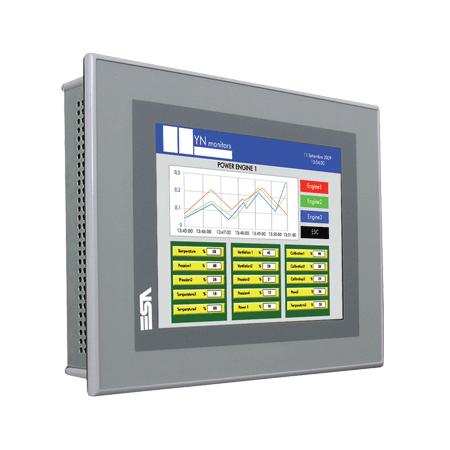

3 ABIS Instalacje Sanitarne Piotr Kluza Projekt instalacji elektrycznych i automatycznego sterowania SUW Próby i pomiary Wytyczne dla programu automatycznego sterowania Terminal operatorski wytyczne Tablica synoptyczna Wizualizacja procesu technologicznego Komunikaty SMS Uwagi i zalecenia...17 Tabele Tabela 1 - Zestawienie elementów odbiorczych Tabela 2 - Zestawienie mocy zapotrzebowanej Tabela 3 - Zestawienie kabli i przewodów instalacje zasilające Tabela 4 - Zestawienie kabli i przewodów instalacje sterownicze Tabela 5 - Zestawienie WE/WY sterownika Cześć rysunkowa Rysunek nr 1 Plan sytuacyjny: 1000 Rysunek nr 2 Schemat technologiczny SUW Rysunek nr 3 Plan instalacji zasilających Rysunek nr 4 Plan instalacji sterujących Rysunek nr 5 Plan instalacji oświetlenia Rysunek nr 6 Plan instalacji zasilania gniazd wtykowych Rysunek nr 7 Plan instalacji gniazd grzejnikowych Rysunek nr 8 Plan instalacji uziemienia Rysunek nr 9 Plan przepustów kablowych Rysunek nr 10 Schemat obwodów głównych rozdzielnic cz. 1 Rysunek nr 11 Schemat obwodów głównych rozdzielnic cz. 2 Rysunek nr 12 Schemat obwodów głównych rozdzielnic cz. 3 Rysunek nr 13 Schemat obwodów głównych rozdzielnic cz. 4 Rysunek nr 14 Schemat obwodów głównych rozdzielnic cz. 5 Rysunek nr 15 Schemat obwodów głównych rozdzielnic cz. 6 Rysunek nr 16 Schemat obwodów głównych rozdzielnic cz. 7 Rysunek nr 17 Schemat obwodów głównych rozdzielnic cz. 8 Rysunek nr 18 Schemat obwodów głównych rozdzielnic cz. 9-2

4 ABIS Instalacje Sanitarne Piotr Kluza Projekt instalacji elektrycznych i automatycznego sterowania SUW Rysunek nr 19 Schemat obwodów głównych rozdzielnic cz. 10 Rysunek nr 20 Schemat obwodów głównych rozdzielnic cz. 11 Rysunek nr 21 Schemat obwodów głównych rozdzielnic cz. 12 Rysunek nr 22 Schemat obwodów głównych rozdzielnic cz. 13 Rysunek nr 23 Schemat obwodów głównych rozdzielnic cz. 14 Rysunek nr 24 Schemat obwodów głównych rozdzielnic cz. 15 Rysunek nr 25 Schemat obwodów głównych rozdzielnic cz. 16 Rysunek nr 26 Schemat obwodów głównych rozdzielnic cz. 17 Rysunek nr 27 Schemat obwodów głównych rozdzielnic cz. 18 Rysunek nr 28 Schemat obwodów głównych rozdzielnic cz. 19 Rysunek nr 29 Schemat obwodów głównych rozdzielnic cz. 20 Rysunek nr 30 Schemat obwodów głównych rozdzielnic cz. 21 Rysunek nr 31 Schemat obwodów głównych rozdzielnic cz. 22 Załączniki : Załącznik nr 1 : Warunki przyłączenia do sieci elektroenergetycznej ENEA S.A. Załącznik nr 2 : Decyzje o nadaniu uprawnień budowlanych. Zaświadczenia z Izby Inżynierów Budowlanych. Załącznik nr 3 : Oświadczenie projektanta i sprawdzającego - 3

5 ABIS Instalacje Sanitarne Piotr Kluza Projekt instalacji elektrycznych i automatycznego sterowania SUW CZĘŚĆ OGÓLNA OPIS TECHNICZNY 1.1. Zleceniodawca Zakład Wodociągów i Kanalizacji Trzebiatów Sp. z o.o., z siedzibą Chełm Gryficki 7, Trzebiatów Podstawa prawna opracowania Dokumentację opracowano w ramach umowy na opracowanie dokumentacji projektowej Stacji Uzdatniania Wody w Chomętowie, zawartej pomiędzy Zleceniodawcą, a firmą ABIS Instalacje Sanitarne Piotr Kluza z Poznania Cel i zakres opracowania Opracowanie obejmuje swoim zakresem modernizację instalacji elektrycznych i AKPiA obiektu SUW w Chomętowie. W skład wielobranżowego dokumentacji wchodzą następujące opracowania : - Projekt technologiczno-instalacyjny stacji uzdatniania wody Projekt instalacji elektrycznych i automatycznego sterowania Kosztorys inwestorski /KI - Kosztorys ofertowy /KO - Specyfikacja techniczna wykonania i odbioru robót budowlanych Materiały techniczne wykorzystane przy opracowaniu W trakcie opracowywania niniejszej dokumentacji wykorzystano następujące materiały: Umowa na opracowanie dokumentacji projektowej budowy Stacji Uzdatniania Wody zawarta między Zakładem Wodociągów i Kanalizacji Trzebiatów Sp. z o.o. z siedzibą Chełm Gryficki 7, Trzebiatów. Pozwolenie wodnoprawne na pobór wód podziemnych oraz odprowadzanie ścieków pochodzących ze stacji uzdatniania wody wydane przez Starostwo Powiatowe w Gryficach z dnia 22 listopada 2006 roku. mapa zasadnicza terenu objętego modernizacją. Umowa sprzedaży energii elektrycznej i świadczenia usług dystrybucyjnych pomiędzy ENEA S.A. z Zakładem Wodociągów i kanalizacji Trzebiatów Sp. z o.o. Wyniki badań wody surowej i uzdatnionej. Karty rejestracyjne studni NR1 i NR2. uzgodnienia z Inwestorem. - 4

6 ABIS Instalacje Sanitarne Piotr Kluza Projekt instalacji elektrycznych i automatycznego sterowania SUW Zasilanie Stacja uzdatniania wody SUW jest zasilana z istniejącego złącza ZKP zlokalizowanego na terenie działki SUW. Istniejący kabel zasilający należy wykorzystać dla zasilania rozdzielnic, które będą zlokalizowane w pomieszczeniu sterowni. Szynę PEN ZKP należy połączyć z uziomem budynku płaskownikiem Fe/Zn 30x4mm Zasilanie rezerwowe Na elewacji budynku należy zamontować gniazdo siłowe pozwalające na podłączenie przewoźnego agregatu prądotwórczego. Typ gniazda uzgodnić z Inwestorem na etapie realizacji prac. Przełączenie pomiędzy źródłami zasilania w układzie ręcznym Kompensacja mocy biernej Dla kompensacji mocy biernej zaprojektowano montaż w rozdzielni SZO kondensatora 2,50 kvar. 3. Rozdzielnia technologiczna Zaprojektowano montaż rozdzielni złożonej z dwóch członów o wymiarach L x B x H 1000 x 400 x 2000 mm (obudowy firmy SAREL). Pod rozdzielnią elektryczną zaprojektowano kanał kablowy o szerokości 30 cm i o głębokości 40 cm. W trakcie prowadzenia prac fundamentowych należy zwrócić uwagę na zamontowanie przepustów kablowych oraz prawidłowe wykonanie kanału kablowego. Wymiary rozdzielni technologicznej : szerokość L = 2 x 1000 mm, głębokość B = 400 mm, wysokość H = 2000 mm. Człony rozdzielni oznaczono SZO i SZS. W rozdzielniach zlokalizowano : aparaty zasilające odbiorniki związane z budynkiem SUW, w tym : zasilanie oświetlenia wewnętrznego, grzejników elektrycznych, gniazd wtykowych, osuszaczy, wentylatorów, podgrzewacza wody, oświetlenia zewnętrznego budynku oraz transformator bezpieczeństwa, sterownik PLC PCD2 M5540 firmy SAIA w konfiguracji : Modułowa jednostka bazowa, obsługa do 64 modułów We/Wy (1023 We/Wy cyfrowych), wbudowane: 6 wejść przerwań lub 1 wejście enkodera z indeksem i 2 krańcówkami, 2 wyjścia z modulacją szerokości impulsu. 1 MB pamięci użytkownika RAM, dwa sloty M1 i M2 na karty pamięci Flash (PCD7.R500, PCD7.R55xM04, PCD7.R56x), slot M2 ponadtoobsługuje karty pamięci SD. Zintegrowane interfejsy: 1 x RS 232 (PGU) lub RS 485, 1 x Profi-S-Net/MPI; opcjonalnie: 2 x PCD7.F1xx, 4 x PCD2.F2xx. Opcjonalnie wyświetlacz graficzny LCD. Wbudowany http i FTP serwer. Dodatkowy port 1 x Ethernet TCP/IP (2 x RJ 45, switch) 2 x 16 WE PCD2.E160, 3x16 WY PCD2.A460, 2 x 8 WE ma PCD2.W210, moduł telemetryczny MT Inventia, układ czujnika zaniku fazy, - 5

7 ABIS Instalacje Sanitarne Piotr Kluza Projekt instalacji elektrycznych i automatycznego sterowania SUW układ sterowania i zasilania pomp głębinowych (dwie przetwornice częstotliwości ACS 310), układ zasilania i sterowania sprężarki, układ zasilania pompy dozującej, układy pomiarowe poziomów napełnienia, w tym ; obwody pomiaru lustra wody w studniach głębinowych, transformator podstawowy zasilania układów automatyki napięciem 24 VDC. UPS dla zasilania sterownika i modemu telemetrycznego. Drzwi rozdzielni wyposażyć w : łącznik dwustanowy zasilania sterownika PLC wraz z diodą sygnalizacyjną informującą o załączeniu napięcia na sterowniku, łącznik dwustanowy zasilania układów sterowania wraz z diodą sygnalizacyjną informującą o załączeniu napięcia, łączniki trójpołożeniowe ŁK dla odbiorników technologicznych zlokalizowanych w obiekcie SUW, pozwalających na wybór trybu sterowania "AUTO-STOP-RĘKA", (nad każdym z łączników jest zlokalizowana dioda informująca o stanie pracy odbiornika), układ kontroli działania lampek sygnalizacyjnych zlokalizowanych na elewacji rozdzielni technologicznej, Wyłącznik główny napięcia. terminal operatorski firmy ESA typ IT107T 0111 (Terminal graficzny z ekranem dotykowym LCD 7,5 TFT 640x480 pikseli (65t tys. kolorów), podświetlenie, wbudowana matryca dotykowa 20x16, 2 uniwersalne porty komunikacyjne RS232/485, 2 porty USB (Host i Device), port Ethernet 10/100 Mbit/s, slot dla dodatkowych kart SD, zegar sprzętowy, pamięć RAM 64 MB, pamięć flash 32 MB). łącznik trójpołożeniowy ŁK dla wyboru trybu pracy układu oświetlenia zewnętrznego i ogrzewania, analizator parametrów sieci. Rozdzielnię wyposażyć w szynę ochronną i szynę neutralną w układzie PEN. Po wykonaniu rozdzielnic należy sporządzić szczegółową dokumentację powykonawczą. 4. Urządzenia systemu uzdatniania wody 4.1. Studnie głębinowe W skład ujęcia wody wchodzą dwie studnie głębinowe. Każda ze studni będzie wyposażona w układ : wodomierza, wyłącznika krańcowego włazu oraz układ pomiaru wysokości zwierciadła lustra wody (sondy konduktometryczne). W każdej obudowie studni zaprojektowano montaż szafki o wymiarach 30x30 cm z zabudowanym wyłącznikiem napięcia zasilania dla pompy oraz wyposażonej w listwy zaciskowe dla obwodu zasilania i APKiA. Obudowy są wyposażone w układy ogrzewania Pomiar zwierciadła wody w studni W każdej studni zaprojektowano montaż sondy pomiarowej i odniesienia typu SW01/10/CE współpracującej z przetwornikiem CPW-2ZC (niezależnym dla każdej studni). - 6

8 ABIS Instalacje Sanitarne Piotr Kluza Projekt instalacji elektrycznych i automatycznego sterowania SUW Pompy głębinowe Pompy głębinowe oznaczone symbolami technologicznymi P-10 i P-11 odpowiednio dla studni nr S1 i S2 będą sterowane przez centralny sterownik stacji uzdatniania wody w zależności od wysokości ciśnienia w sieci wodociągowej oraz czasu pracy poszczególnych agregatów. Zasilanie każdej z pomp zaprojektowano z rozdzielni technologicznej. W układzie zasilania każdej pompy jest zaprojektowana przetwornica częstotliwości ABB typ ACS 310. Połączenie falowników ze sterownikiem RS 485 protokół Modbus RTU. W programie sterowania należy uwzględnić blokadę pracy pompy głębinowej w przypadku obniżenia zwierciadła wody poniżej poziomu zamontowania sondy pomiarowej w studni Filtry Zaprojektowano montaż dwóch zbiorników filtracyjnych, z których każdy będzie wyposażony w 7 zaworów automatycznych. Oznaczenia i funkcje technologiczne zaworów podano w tabeli. L.p. Symbol Typ zaworu Funkcja technologiczna 1 A-X0 N.O. Doprowadzenie wody do F-X 2 A-X1 N.O. Odprowadzenie wody uzdatnionej z F-X 3 A-X2 N.C. Doprowadzenie wody płucznej do F-X 4 A-X3 N.C. Odprowadzenie wody popłucznej z F-X 5 A-X4 N.C. Spust wody znad złoża filtracyjnego, spust pierwszego filtratu F-X 6 C-X5 N.C. Doprowadzenie sprężonego powietrza do F-X 7 A-X6 N.C. Odpowietrzenie F-X 4.3. Pompa dozująca W celu awaryjnego dozowania roztworu NaOCl zaprojektowano montaż pompy dozującej oznaczonej symbolem technologicznymi P-30. Pompa będzie sterowana na podstawie impulsów generowanych przez PLC na podstawie sygnałów z przepływomierza WI-5. Ustawienia pompy w zakresie mnożnika impulsów oraz załączenia chlorowania wprowadzić na terminal sterujący. Zasilanie pompy zaprojektowano poprzez gniazda wtykowe, zabezpieczone wyłącznikiem różnicowo prądowym. Z pompy dozującej należy wyprowadzić przewodem OMY 3x1 mm 2 sygnał na sterownik informujący o braku roztworu w zbiorniku podchlorynu sodu lub awarii pompy Sprężarka Źródłem sprężonego powietrza dla instalacji pneumatyki, aeracji, płukania filtrów i uzupełniania poduszki powietrznej w hydroforach będzie zaprojektowana sprężarka oznaczona symbolem SP-1. Praca sprężarki w trybie automatycznym i w trybie ręcznym Odstojnik wód popłucznych Wody popłuczne kierowane do odstojnika wód popłucznych wykonanego jako zbiornik bezodpływowy są okresowo wywożone na oczyszczalnię ścieków. Z uwagi na brak sond poziomowskazowych w zbiorniku, w programie sterowania należy : Wprowadzić rejestr umożliwiający zadanie przez obsługę pojemności czynnej zbiornika w m3, Wprowadzić rejestr ilości wody skierowanej do OWP - 7

9 ABIS Instalacje Sanitarne Piotr Kluza Projekt instalacji elektrycznych i automatycznego sterowania SUW Wypracować sygnalizację poprzez sygnał SMS oraz na penelu i na układzie wizualizacji o konieczności opróżnienia zbiornika OWP. Zablokować możliwość prowadzenia procesu płukania do chwili potwierdzenia przez obsługę (na panelu sterującym lub z poziomu SCADA) opróżnienia zbiornika Zawory z siłownikami pneumatycznymi W instalacje technologiczne zaprojektowano wbudowanie zaworów automatycznych. Zawory sterowane pneumatycznie, zaworami pilotowymi zasilanymi prądem 24 VDC, o mocy 8 W posiadają oznaczenie A-X. N.Z. zawór bez prądu zamknięty, N.O. zawór bez prądu otwarty. Zawory są zasilane z rozdzielni technologicznej przewodami OMY 2 x 0,75 mm2. L.p. Symbol Typ zaworu Funkcja technologiczna 1 A-10 N.O. Doprowadzenie wody do filtru F-1 2 A-11 N.C. Odprowadzenie wody uzdatnionej z F-1 3 A-12 N.C. Doprowadzenie wody płucznej do F-1 4 A-13 N.C. Odprowadzenie wody popłucznej z F-1 5 A-14 N.C. Spust wody znad złoża filtracyjnego, spust pierwszego filtratu tu F-1 6 A-16 N.C. Odpowietrzenie F-1 7 A-20 N.O. Doprowadzenie wody do filtru F-2 8 A-21 N.C. Odprowadzenie wody uzdatnionej z F-2 9 A-22 N.C Doprowadzenie wody płucznej do F-2 10 A-23 N.C. Odprowadzenie wody popłucznej z F-2 11 A-24 N.C. Spust wody znad złoża filtracyjnego, spust pierwszego filtratu tu F-2 12 A-26 N.C. Odpowietrzenie F-2 Wyposażenie siłowników : regulacja czasu otwarcia / zamknięcia za pomocą dwóch zaworów zintegrowanych z tłumikami wydmuchu powietrza z komór siłownika. Sterowanie zaworami zgodnie z opisem branży technologicznej. Dla zaworów A-16 i A-26, poza pracą w fazie rozprężania zbiornika w trakcie płukania i płukania złoża powietrzem, należy wprowadzić sterowanie impulsowe przedział czasowy dla otwarcia i przedział czasowy zamknięcia w układzie cyklicznym, zmiennym, wprostproporcjonalnym do ilości powietrza kierowanego do aeratora Zawory C-15 i C-25 Na instalacji zasilania filtrów sprężonym powietrzem dla potrzeb płukania zaprojektowano montaż zaworów elektromagnetycznych. L.p. Symbol Typ zaworu Funkcja technologiczna 1 C-15 N.C. Doprowadzenie sprężonego powietrza do F-1 2 C-25 N.C. Doprowadzenie sprężonego powietrza do F-2-8

10 ABIS Instalacje Sanitarne Piotr Kluza Projekt instalacji elektrycznych i automatycznego sterowania SUW Zawory z siłownikami elektrycznymi Dla przepustnic oznaczonych symbolami E-100 i E-101 zaprojektowano ćwierćobrotowe napędy elektryczne typu F2 firmy BIFFI dostarczane w komplecie z przepustnicą przez firmę TYCO wyposażone w moduł regulacyjny OM1. L.p. Symbol Typ zaworu Funkcja technologiczna 1 - Zawór z napędem elektrycznym zasilanie sieci wodociągowej - ustawienie E-100 w pozycji całkowitego otwarcia przy zaniku sygnału zada- wania położenia 2 - Zawór z napędem elektrycznym zasilanie instalacji płukania złóż filtracyjnych E-101 ustawienie w pozycji całkowitego zamknięcia przy za- niku sygnału zadawania położenia Wyposażenie siłowników : Sygnał zadawania położenia ma lub V, Funkcja całkowitego zamknięcia lub otwarcia przy zaniku sygnału zadawania (możliwość wyboru ustawienia) Sygnalizacja położeń krańcowych Sygnał zwrotny położenia (stanu otwarcia) ma Zawór C-01 powietrze dla aeracji Na instalacji zasilania aeratora sprężonym powietrzem zaprojektowano montaż zaworu z siłownikiem Belimo typ R2015-P25-S1+TR24 (parametry zaworu : 2-drogowy zawór regulacyjny kulowy, ciśnienie dopuszczalne ps 17 bar, gwint wewnętrzny Rp 1/2", DN 15, kvs 0.25, obudowa - odkuwka mosiężna niklowana, element zamykający - stal nierdzewna, uszczelnienie - pierścień samouszczelniający (o-ring) PTFE / EPDM, Siłownik obrotowy 2 Nm 24 V AC / DC, zamknij/otwórz, 3-punktowe, czas ruchu - silnik 100 s, ręczne przestawianie tymczasowe). L.p. Symbol Typ zaworu Funkcja technologiczna 1 C-01 - Zawór z napędem elektrycznym zasilanie instalacji aeracji Sterowanie pracą zaworu poprzez wyjścia otwórz/zamknij na podstawie odczytu natężenia przepływu sprężonego powietrza na rotametrze R-A. Uwaga. W programie sterowania pracą zaworu C-01 należy uwzględnić jego całkowite zamknięcie w przypadku przepływu wody poniżej wartości nastawianej na panelu sterującym w przedziale 0,2 do 2 m3/h oraz w przypadku uśpienia przetwornicy częstotliwości. - 9

11 ABIS Instalacje Sanitarne Piotr Kluza Projekt instalacji elektrycznych i automatycznego sterowania SUW Sondy poziomowskazowe Sondy poziomowskazowe w studniach CL-10 blokada przed suchobiegiem - pompa P-10. CL-11 blokada przed suchobiegiem pompa P-11. Sondy poziomowskazowe hydroforów W płaszczach zbiorników hydroforowych zaprojektowano montaż sond kamertonowych typu FTL Firmy Endress+Houser, które należy wykorzystać do odcięcie hydroforów w sytuacji obniżenia się poziomu napełnienia zbiornika poniżej wysokości montażu sondy. EL-01 hydrofor H-1 blokada przed rozładowaniem poduszki powietrznej EL-02 hydrofor H-2 blokada przed rozładowaniem poduszki powietrznej Pomiar przepływu Symbol Lokalizacja Impulsy Sygnał analogowy WI-10 Obudowa studni nr 1 (wodomierz) TAK NIE WI-11 Obudowa studni nr 2 (wodomierz) TAK NIE WI-1 Zasilanie linii filtracyjnej (przepływomierz elektromagnetyczny) TAK TAK WI-4 Zasilanie instalacji wody płucznej (przepływomierz elektromagnetyczny) TAK TAK WI-5 Zasilanie sieci wodociągowej(przepływomierz elektromagnetyczny) TAK TAK R-A Rotametr na instalacji zasilania powietrzem aeratora z kontrolą wartości przepływu ma NIE TAK Sygnały wodomierzy impulsowych oraz sygnały impulsów generowanych przez przepływomierze należy podłączyć na listwę pośrednią wejść sterownika w rozdzielni i dalej na wejścia sterownika. Sygnały analogowe z przepływomierzy wprowadzić bezpośrednio na wejścia analogowe PLC Przetworniki ciśnienia Dla układów pomiaru ciśnienia zaprojektowano montaż analogowych przetworników ciśnienia ma firmy Aplisens typ PC50. APC-P 1- analogowy przetwornik ciśnienia (4 20 ma) na instalacji sprężonego powietrza, APC-P 2 - analogowy przetwornik ciśnienia (4 20 ma) na instalacji pneumatyki, APC-1 analogowy przetwornik ciśnienia (4 20 ma) na instalacji zasilania filtrów wodą surową, APC-5 analogowy przetwornik ciśnienia (4 20 ma) na instalacji zasilania rozdzielczej sieci wodociągowej. APC-6 analogowy przetwornik ciśnienia (4 20 ma) na instalacji zasilania rozdzielczej sieci wodociągowej. - 10

12 ABIS Instalacje Sanitarne Piotr Kluza Projekt instalacji elektrycznych i automatycznego sterowania SUW Wentylatory Zasilanie wentylatorów zaprojektowano z rozdzielni technologicznej. Lokalizację wentylatorów pokazano na rysunkach. 5. Opis instalacji 5.1. Instalacje sterowania i automatyki Instalacje automatycznego sterowania będą zasilane napięciem 24 V prądu stałego. Instalacja doprowadzająca sygnały sterujące na wejścia sterownika i wyprowadzająca sygnały na urządzenia wykonawcze, zostanie wykonana przewodami miedzianymi o przekroju 0,75 mm2. Przewody rozprowadzające, łączące zlokalizowany w rozdzielni technologicznej sterownik PLC z elementami pomiarowymi i wykonawczymi automatyki, układać w przepustach i korytkach kablowych zgodnie z trasami pokazanymi na rysunku Instalacja siły i gniazd wtykowych Instalację siły projektuje się kablami typu YKY oraz przewodami typu YDY układanymi w korytkach kablowych oraz częściowo w betonie w rurkach ochronnych. W hali technologicznej i sterowni zaprojektowano gniazda wtykowe mocowane p/t na wysokości 30 cm nad posadzką. W pomieszczeniu WC gniazda należy montować na wysokości 110 cm nad posadzką. Wyminę kabli zasilających i sterujących dla pomp głębinowych wykonać po istniejących trasach kablowych kablami typu YKY i YKSY Ogrzewanie obiektu Ogrzewanie pomieszczeń obiektu SUW zaprojektowano grzejnikami elektrycznymi. Zasilanie grzejników poprzez układ dwóch styczników sterowanych przez sterownik z opcją zdalnego załączenia i wyłączenia Sposób układania kabli Kable należy układać w ziemi na głębokości 0,7m licząc od powierzchni projektowanego terenu do zewnętrznej powierzchni kabla. Kabel układać na dnie wykopu, jeżeli grunt jest piaszczysty, w pozostałych przypadkach na warstwie piasku grubości 10 cm. Ułożony kabel należy zasypać warstwą piasku grubości co najmniej 10 cm, następnie warstwą rodzimego gruntu o grubości co najmniej 15 cm i przykryć folią ze sztucznego tworzywa w kolorze niebieskim. Odległość folii od kabla powinna wynosić minimum 25 cm Instalacja oświetleniowa. Natężenie oświetlenia przyjęto zgodnie z normą PN-E W hali technologicznej i chlorowni oświetlenie zaprojektowano oprawami świetlówkowymi pyłoszczelnymi i strugoodpornymi. W pozostałych pomieszczeniach oprawami normalnymi. - 11

13 ABIS Instalacje Sanitarne Piotr Kluza Projekt instalacji elektrycznych i automatycznego sterowania SUW Instalację oświetleniową zaprojektowano przewodami YDY, które należy instalować w korytkach kablowych, w kształtownikach typu U04, w rurkach ochronnych lub pod tynkiem. Do wyłączników przewody układać w rurkach na tynku lub pod tynkiem. Oświetlenie zewnętrzne zaprojektowano za pomocą opraw halogenowych z czujnikami ruchu O MOCY 75 W Instalacja piorunochronna i uziemienia wymiana istniejącej instalacji Dla ochrony przed wyładowaniami atmosferycznymi zaprojektowano wymianę instalacji piorunochronnej. Zwody poziome wykonać z drutu Fe/Zn φ 8 mm. Przewody odprowadzające układać w rurach ochronnych pod warstwą ocieplenia. Złącza kontrolne wykonać w skrzynkach z tworzywa sztucznego. Należy wymienić uziom otokowy - wykonać z płaskownika Fe/Zn 30x4 mm. Wszystkie elementy metalowe wystające ponad dach należy połączyć ze zwodami. W obiekcie należy wykonać otok wewnętrzny z płaskownika Fe/Zn 30x4 mm, do którego należy podłączyć wszystkie urządzenia zbiornikowe, rurociągi oraz rozdzielnice. Elementy przewodzące wykorzystane do ochrony odgromowej muszą być dokładnie połączone tak, aby zachować ciągłość połączeń. Połączenia należy wykonać jako nierozłączne poprzez spawanie. Przewody odprowadzające należy połączyć z uziomem za pośrednictwem przewodów uziemiających z zaciskami probierczymi. Zaciski probiercze należy umieścić na wysokości 0,3 m ponad poziomem projektowanego terenu od strony zewnętrznej budynku. Zacisk probierczy powinien mieć dwie śruby o gwincie, co najmniej M6 lub jedną śrubę o gwincie, co najmniej M10. Złącza kontrolne zabezpieczyć przed korozją np. smarem. Rezystancja uziomu nie może przekraczać 30 omów. Badania urządzeń piorunochronnych. Urządzenia piorunochronne podlegają następującym badaniom; - badania częściowe (w czasie budowy obiektu) - badania odbiorcze - badania okresowe Badania częściowe powinny obejmować: - oględziny części nadziemnej polegają na sprawdzeniu zgodności z wymaganiami normy rozmieszczenia poszczególnych elementów urządzenia piorunochronnego oraz na sprawdzeniu wymiarów i rodzajów połączeń elementów sztucznych - sprawdzeniu ciągłości połączeń polegają na pomiarze wykonanym za pomocą omomierza lub mostka do pomiaru rezystancji, przyłączonego z jednej strony do zwodów z drugiej strony do przewodu uziemiającego na wszystkich złączach kontrolnych Badania odbiorcze powinny obejmować: - oględziny jak przy badaniach częściowych - sprawdzeniu ciągłości połączeń - jak przy badaniach częściowych - pomiar rezystancji uziemienia należy wykonać mostkiem do pomiaru uziemień lub metodą techniczną Badania okresowe należy przeprowadzać raz w roku przed okresem burzowym, nie później niż do 30 kwietnia. Powinny obejmować: - oględziny jak przy badaniach częściowych - sprawdzeniu ciągłości połączeń - jak przy badaniach częściowych - 12

14 ABIS Instalacje Sanitarne Piotr Kluza Projekt instalacji elektrycznych i automatycznego sterowania SUW pomiar rezystancji uziemienia zaleca się wykonać mostkiem do pomiaru uziemień, przy pomiarach metodą techniczną należy odłączyć od mierzonego uziomu wszystkie przyłączone do niego masy metalowe - sprawdzenie stanu uziomów po ich odkopaniu należy losowo wybrać, co najmniej 10% połączeń przewodu uziemiającego z uziomem odkopać go i jeżeli stopień skorodowania przekracza 40% przekroju wykonać nowe uziemienie. Jeżeli wyniki pomiarów rezystancji uziemienia są pozytywne sprawdzenie to można wykonywać, co 5 lat Obiekt powinien mieć Metrykę urządzenia piorunochronnego oraz Protokoły badań urządzenia piorunochronnego Ochrona przed porażeniem prądem elektrycznym. Ochronę podstawową stanowi izolacja części czynnych. Dodatkową ochronę stanowi szybkie wyłączanie uzupełnione w obwodach gniazd wtykowych wyłącznikami ochronnymi różnicowo - prądowymi na prąd Idn=30mA oraz połączenia wyrównawcze (uziemić wszystkie elementy metalowe wyposażenia technologicznego) Próby i pomiary W celu stwierdzenia czy zainstalowane przewody, aparaty, urządzenia i środki ochrony: - spełniają wymagania określone w odpowiednich normach - spełniają rolę ochrony i zabezpieczenia osób i mienia przed negatywnym oddziaływaniem instalacji elektrycznych - nie mają uszkodzeń, wad lub odporności mniejszej niż wymagana - są dobrane, zainstalowane i wykazują parametry określone w projekcie - należy wykonać badania instalacji elektrycznych za pomocą pomiarów. Po wykonaniu całej instalacji elektrycznej należy przeprowadzić następujące pomiary: - sprawdzenie ciągłości przewodów ochronnych - pomiar rezystancji izolacji instalacji elektrycznej - sprawdzenie samoczynnego wyłączania zasilania 6. Wytyczne dla programu automatycznego sterowania Przebieg procesów zachodzących na stacji uzdatniania będzie kontrolowany i zarządzany przez sterownik mikroprocesorowy PLC. Sterownik jest urządzeniem swobodnie programowalnym oraz posiada budowę modułową umożliwiającą łatwą rozbudowę konfiguracji bez konieczności wymiany całego urządzenia. W zakresie czynności eksploatacyjnych układ będzie automatycznie sterował: pracą pomp głębinowych, pracą pompy dozującej, pracą wentylatorów, pracą sprężarki (uwaga: w zamówieniu należy zaznaczyć wykonanie sprężarki z układem automatycznego powrotu do pracy po zaniku napięcia zasilania podczas pracy agregatu), procesem napowietrzania wody, - 13

15 ABIS Instalacje Sanitarne Piotr Kluza Projekt instalacji elektrycznych i automatycznego sterowania SUW procesem płukania filtrów, układem ogrzewania obiektu. Zadaniem sterownika będzie: kontrolowanie stanu urządzeń, zabezpieczenie urządzeń przed możliwością uszkodzenia w chwili wystąpienia stanów awaryjnych, rozpoznawanie i sygnalizowanie stanów awaryjnych, samoczynne załączanie rezerw, samoczynny powrót stacji do pracy po zaniku zasilania elektrycznego. W celu pomiaru wartości fizycznych, sterowania i kontroli poprawności działania systemu wodociągowego zaprojektowano montaż urządzeń pomiarowych, w tym: wodomierzy i przepływomierzy do pomiaru objętości i natężenia przepływu wody, czujniki do pomiaru poziomu wody w studniach głębinowych, manometry kontrolne i przetworniki analogowe do pomiaru wysokości ciśnienia w instalacji wodnej i instalacji sprężonego powietrza. Zakres czynności osób obsługujących stację ograniczać się będzie do okresowego: uzupełniania podchlorynu sodowego, kontrolowania poprawności działania urządzeń stacji. Do współpracy ze sterownikiem zaprojektowano terminal operatorski. Oprogramowanie panelu należy zsynchronizować z oprogramowaniem sterownika w sposób umożliwiający odczytanie podstawowych parametrów procesu technologicznego (ciśnienia i przepływu w poszczególnych rurociągach, poziomów wody, czasów pracy poszczególnych urządzeń) oraz stanów awaryjnych, 7. Terminal operatorski wytyczne W aplikacji terminala należy uwzględnić : zmiany wartości parametrów w zakresie : zmiany ciśnienia zasilania sieci wodociągowej, zmiany czasów dla poszczególnych faz płukania złóż filtracyjnych (czas rozprężenia, płukania powietrzem, płukania wodą, spustu pierwszego filtratu) czas rozpoczęcia płukania, ilość wyprodukowanej wody inicjująca proces płukania, czas pomiędzy kolejnymi płukaniami dla poszczególnych filtrów, intensywność płukania wodą niezależnie dla F-1 i F-2, procentowa wartość przepływu powietrza kierowanego do aeracji w układzie proporcjonalnym do przepływu wody surowej kierowanej na filtry, załączenie lub wyłączenie procesu awaryjnego chlorowania sieci wodociągowej, wraz z możliwością ustawienia mnożnika liczby impulsów sterujących pracą pompy dozującej, ręcznej inicjacji procesu płukania filtrów niezależnie dla każdego zbiornika, - 14

16 ABIS Instalacje Sanitarne Piotr Kluza Projekt instalacji elektrycznych i automatycznego sterowania SUW Informacje o przebiegu procesów sterowania urządzeniami SUW, w tym : data i godzina ostatniego płukania dla każdego z filtrów nie zależnie wraz z ilością wody zużytej na ostatnie płukanie, rejestry wody uzdatnionej dobowy, miesięczny, roczny w wariancie kasowalnym i z brakiem możliwości kasowania, rejestry wody płucznej dobowy, miesięczny, roczny w wariancie kasowalnym i z brakiem możliwości kasowania, rejestry wody pobieranej z poszczególnych studni głębinowych niezależny dla każdej studni i zbiorczy dla obu studni dobowy, miesięczny, roczny w wariancie kasowalnym i z brakiem możliwości kasowania, czas pracy dla poszczególnych urządzeń SUW, aktualna godzina i data sterownika z możliwością jej zmiany, aktualne odczyty wszystkich wielkości odczytywanych na wejściach analogowych sterownika, parametry pracy pomp głębinowych, w tym : częstotliwość, zdane ciśnienie pracy, prędkość obrotowa, aktualnie pobierany prąd. Na terminalu zlokalizować rejestr awarii z informacją o dacie rozpoczęcia awarii i jej opisem. 8. Tablica synoptyczna W celu wizualizacji procesów związanych z uzdatnianiem wody zaprojektowano montaż tablicy synoptycznej o wymiarach 120 x 70 cm. Tablica synoptyczna jest wyposażona w zespół różnokolorowych diód, które współpracują ze sterownikiem i elementami pomiarowymi stacji uzdatniania wody. W celu obrazowego przedstawienia stanów systemu tablica synoptyczna zostanie wyposażona w cztery typy diod współpracujących z układem sterowania, które oznaczono w następujący sposób : A - dioda dwukolorowa czerwono-zielona dla silników elektrycznych z zabezpieczeniem termicznym; B - dioda koloru zielonego dla elementów wykonawczych (zaworów) i silników 1 fazowych; C - dioda koloru czerwonego dla sygnalizacji stanów awaryjnych; D - dioda koloru żółtego elementów pomiarowych. 9. Wizualizacja procesu technologicznego Przebieg procesów zachodzących na stacji uzdatniania będzie wizualizowany w siedzibie Wodociągów w Trzebiatowie. Poprzez połączenie sterownika PLC z modemem MT 202 (modbus RTU) zaprojektowanym do montażu w rozdzielnicy sterującej będzie prowadzona komunikacja z układem wizualizacji, który należy wykonać na komputerze zlokalizowanym w siedzibie Zamawiającego. W ramach wizualizacji procesu technologicznego należy uwzględnić : - 15

17 ABIS Instalacje Sanitarne Piotr Kluza Projekt instalacji elektrycznych i automatycznego sterowania SUW Montaż bezprzewodowych modułów komunikacyjnych GPRS-Modbus Inventia - MT-202 (montaż jednej sztuki na obiekcie SUW oraz drugiej w siedzibie Zamawiającego), Wykonanie aplikacji obiektowej systemu wizualizacji w oparciu o licencjonowany pakiet programu SCA- DA zabezpieczony kluczem sprzętowym minimum 300 bramek we/wy z możliwością rozbudowy do bramek we/wy - np. ControlMaestro CM-SR-300 lub równoważny (Zamawiający żąda dostarczenia licencji dla zainstalowanego oprogramowania), Dostawa komputera dla systemu wizualizacji o parametrach nie niższych niż : procesor :Intel Core i Processor (3M Cache, 3.30 GHz),ilość pamięci operacyjnej :8 GB, pojemność dysku twardego : 500 GB, napęd optyczny : DVD+/-RW, karta graficzna : Intel HD Graphics 2500, wraz z niezbędnym oprogramowaniem (Microsoft Windows 7 Professional 64bit, Pakiet Office 2010), Zasilanie komputera oraz sterownika PLC poprzez zasilacze UPS minimum 2000 VA (2 szt.), Opracowanie instrukcji obsługi, dokumentacji powykonawczej, w wersji papierowej w 3 egz. i w wersji elektronicznej w 1 egz. w formacie pdf; Przeprowadzenie szkolenia obsługi, System wizualizacji SCADA musi spełniać następujące wymagania: Należy zapewnić możliwość konfiguracji okresu czasu pomiędzy poszczególnymi zapytaniami z poziomu systemu SCADA. W przypadku wystąpienia jakiegokolwiek sygnału alarmowego na obiekcie należy skonfigurować łączność tak, aby łączność została nawiązana poza standardową kolejką wymiany danych. W systemie SCADA synoptyka musi wizualizować wszystkie sygnalizacje i pomiary wchodzące do sterownika PLC. Dla pomp zainstalowanych na stacji należy zapewnić możliwość wyłączenia ich z globalnego trybu Automatycznego i przejścia do trybu zdalnego ręcznego. W trybie zdalnym ręcznym należy zapewnić możliwość załączenia/wyłączenia każdej z pomp. Dla tego trybu pracy pompy należy zabezpieczyć przed suchobiegiem. W systemie SCADA należy zapewnić możliwość zmiany wszystkich nastaw technologicznych umożliwiających funkcjonalne zarządzanie stacją (m.in. wszystkie nastawy przewidziane obecnie do zmiany na panelu operatorskim). Należy przewidzieć przycisk zatrzymania/uruchomienia stacji. Po zatrzymaniu stacji wszystkie urządzenia wykonawcze powinny przyjąć pozycje/stany bezpieczne dla postoju stacji. Dla wybranych pomiarów analogowych należy przewidzieć awarie od przekroczenia wartości progowych (minimalnych i/lub maksymalnych). Dla konkretnych pomiarów należy przewidzieć możliwość konfigurowania progów alarmowych z systemu SCADA. Dla pomp, układów dozowania, należy przewidzieć możliwość zdalnego odstawienia od pracy. W systemie SCADA należy przewidzieć stworzenie raportów oraz trendów (do ustalenia na etapie realizacji), W systemie SCADA należy przewidzieć wyświetlanie oraz kasowanie/potwierdzanie alarmów. 10. Komunikaty SMS Dla informacji obsługi o stanach charakterystycznych systemu zaprojektowano sygnalizację w formie wiadomości SMS, w przypadku : Zaniku napięcia zasilania, Awarii, która nie powoduje blokady pracy SUW, Awarii polegającej na braku możliwości zasilania sieci wodociągowej. - 16

18 ABIS Instalacje Sanitarne Piotr Kluza Projekt instalacji elektrycznych i automatycznego sterowania SUW Uwagi i zalecenia Wszystkie roboty wykonać zgodnie Warunkami Technicznymi Wykonywania Robót cz. V Instalacje elektryczne. Wymienione w projekcie urządzenia można zastąpić urządzeniami równoważnymi. Opracował mgr inż. Krzysztof Sokołowski - 17

19 Zbiorcze zestawienie elementów odbiorczych Tabela 1 Moc Zabezp. termiczne Zabezp. prądowe Przewód lub kabel Sprawdzenie koordynacji Lp Wyszczególnienie Symbol Typ / oznaczenie Ilość Jedn. Suma Prąd Typ Zakres Nastawa Typ Ib Typ Idd Ilość Ik zabezpieczeń z przewodami szt. kw kw A A A A obwod. A In < Ib < Ik kxib < 1,45xIk 1 Oświetlenie wewn OSW 1 0,44 0,44 1,9 ic60n 1P B 10,0 YDY 3 x 1,5 22,0 1 22,0 1,9 < 10,0 < 22,0 19,0 < 31,9 2 Oświetlenie zewn - rezerwa OSZ 1 1,5 1,50 6,5 ic60n 1P B 16,0 YKY 3 x 4 38,0 1 38,0 6,5 < 16,0 < 38,0 30,4 < 55,1 3 Ogrzewanie - hala filtrów G1 grzejnik elektyczny 1 1,0 1,00 4, idpn Vigi 1P+N B /30mA 10,0 YDY 3 x 2,5 30,0 2 26,4 4,3 < 10,0 < 26,4 19,0 < 38,3 4 Ogrzewanie - hala filtrów G2 grzejnik elektyczny 1 1,0 1,00 4, idpn Vigi 1P+N B /30mA 10,0 YDY 3 x 2,5 30,0 2 26,4 4,3 < 10,0 < 26,4 19,0 < 38,3 5 Ogrzewanie - hala filtrów G3 grzejnik elektyczny 1 1,0 1,00 4, idpn Vigi 1P+N B /30mA 10,0 YDY 3 x 2,5 30,0 2 26,4 4,3 < 10,0 < 26,4 19,0 < 38,3 6 Ogrzewanie - WC G4 grzejnik elektyczny 1 1,0 1,00 4,3 idpn Vigi 1P+N B /30mA 10,0 YDY 3 x 2,5 30,0 2 26,4 4,3 < 10,0 < 26,4 19,0 < 38,3 7 Ogrzewanie - sterownia G5 grzejnik elektyczny 1 1,0 1,00 4,3 idpn Vigi 1P+N B /30mA 10,0 YDY 3 x 2,5 30,0 2 26,4 4,3 < 10,0 < 26,4 19,0 < 38,3 8 Ogrzewanie - obudowa studni 1 GT1 taśma grzejna 1 0,2 0,15 0, idpn Vigi 1P+N B /30mA 6,0 YKY 3 x 2,5 30,0 2 26,4 0,7 < 6,0 < 26,4 11,4 < 38,3 9 Ogrzewanie - obudowa studni 2 GT2 taśma grzejna 1 0,2 0,15 0, idpn Vigi 1P+N B /30mA 6,0 YKY 3 x 2,5 30,0 2 26,4 0,7 < 6,0 < 26,4 11,4 < 38,3 10 Przepł ogrz wody WC PW1 Twister EPS-3,5 1 3,5 3,50 15, idpn Vigi 1P+N B /30mA 16,0 YKY 3 x 2,5 30,0 2 26,4 15,2 < 16,0 < 26,4 30,4 < 38,3 11 Wentylator HF W1 Metrix WW302ZS 1 0,060 0,06 0, ic60n 1P C 2,0 YDY 3 x 1,5 22,0 1 22,0 0,3 < 2,0 < 22,0 3,8 < 31,9 12 Wentylator HF W2 Metrix WW302ZS 1 0,060 0,06 0, ic60n 1P C 2,0 YDY 3 x 1,5 22,0 1 22,0 0,3 < 2,0 < 22,0 3,8 < 31,9 13 Wentylator Sterownia W3 Silent ,008 0,01 0, ic60n 1P C 2,0 YDY 3 x 1,5 22,0 1 22,0 0,0 < 2,0 < 22,0 3,8 < 31,9 14 Wentylator WC W4 Silent ,008 0,01 0, ic60n 1P C 2,0 YDY 3 x 1,5 22,0 1 22,0 0,0 < 2,0 < 22,0 3,8 < 31,9 15 Osuszacz powietrza 1x230 OS-1 AD ,620 0,62 2, idpn Vigi 1P+N B /30mA 6 YDY 3 x 1,5 22,0 2 19,4 2,7 < 6,0 < 19,4 11,4 < 28,1 16 Osuszacz powietrza 1x230 OS-2 AD ,620 0,62 2, idpn Vigi 1P+N B /30mA 6 YDY 3 x 1,5 22,0 2 19,4 2,7 < 6,0 < 19,4 11,4 < 28,1 17 Gniazda 230 VAC - obwód gniazd wtykowych idpn Vigi 1P+N B /30mA 16 YDY 3 x 2,5 30,0 1 30,0 - < 16,0 < 30,0 30,4 < 43,5 18 Gniazda 230 VAC - obwód gniazd wtykowych idpn Vigi 1P+N B /30mA 16,0 YDY 3 x 2,5 30,0 1 30,0 - < 16,0 < 30,0 30,4 < 43,5 19 Gniazda 230 VAC - obwód gniazd wtykowych idpn Vigi 1P+N B /30mA 16,0 YDY 3 x 2,5 30,0 1 30,0 - < 16,0 < 30,0 30,4 < 43,5 20 Gniazdo 400 V AC - obwód gniazda siłowego iid 40A/30mA + ic60n 3P B 32,0 YDY 5 x 6 43,0 1 43,0 - < 32,0 < 43,0 60,8 < 62,4 21 Transformator bezpieczeństwa 24 V AC - 1 0,3 0,25 1, ic60n 1P B 10,0 YDY 2x2,5 30,0 8 21,6 1,1 < 10,0 < 21,6 19,0 < 31,3 ODBIORNIKI TECHNOLOGICZNE 1 Pompa głębinowa 1 P-10 GBA ,7 3,70 7,4 ACS ,7 8,1 ic60n 3P B 10,0 2YSLCYK-JB 3x4+3x0,75 24,0 1 24,0 7,4 < 10,0 < 24,0 19,0 < 34,8 2 Pompa głębinowa 2 P-11 GBA ,7 3,70 7,4 ACS ,7 8,1 ic60n 3P B 10,0 2YSLCYK-JB 3x4+3x0,75 24,0 1 24,0 7,4 < 10,0 < 24,0 19,0 < 34,8 3 Pompka dozująca P-30 DDA7, ,0 0,02 0, idpn Vigi 1P+N C /30mA 6,0 YDY 3x1,5 22,0 1 22,0 0,1 < 6,0 < 22,0 11,4 < 31,9 4 Sprężarka SP-1 SF ,2 2,20 5,0 GZ1M10 4 6,3 A 5,5 GZ1M10 5,5 YDYżo 4x2,5 25,0 1 25,0 5,0 < 5,5 < 25,0 10,5 < 36,3 5 Zawór elektryczny E-100 E-100 Bifi TYCO 1 0,3 0,30 1, ic60n 1P B 6,0 YDY 3x1,5 22,0 1 22,0 1,3 < 6,0 < 22,0 11,4 < 31,9 6 Zawór elektryczny E-101 E-101 Bifi TYCO 1 0,3 0,30 1, ic60n 1P B 6,0 YDY 3x1,5 22,0 1 22,0 1,3 < 6,0 < 22,0 11,4 < 31,9 7 Przepływomierz elektromagnetyczny WI-1 Siemens 1 0,02 0,02 0, ic60n 1P C 2,0 YDY 3x1,5 22,0 1 22,0 0,1 < 2,0 < 22,0 3,8 < 31,9 8 Przepływomierz elektromagnetyczny WI-40 Siemens 1 0,02 0,02 0, ic60n 1P C 2,0 YDY 3x1,5 22,0 1 22,0 0,1 < 2,0 < 22,0 3,8 < 31,9 9 Przepływomierz elektromagnetyczny WI-5 Siemens 1 0,02 0,02 0, ic60n 1P C 2,0 YDY 3x1,5 22,0 1 22,0 0,1 < 2,0 < 22,0 3,8 < 31,9 10 Zasilacz 24 VDC - 1 0,2 0,15 0, ic60n 1P B 10 YDY 3x1,5 22,0 1 22,0 0,7 < 10,0 < 22,0 19,0 < 31,9 R A Z E M 22,79 urządzenia 12,05 ogrzewanie 8,80 oświetlenie 1,94

20 Zbiorcze zestawienie mocy zapotrzebowanej TABELA 2 Moc zainst. odb. Współczynniki obliczeniowe Lp Rodzaj odbiornika Pn Pm c b cos j tg j c x Pm b x Pn P Q S Iobl. kw kw kw kw kw kvar kva A 1 Urządzenia technologiczne 12,05 10,84 0,25 0,68 0,80 0,75 2,71 8,19 10,90 8, Ogrzewanie 8,80 8,80 0, ,00 2,64 2,64 0, Oświetlenie 1,94 1,94 0, ,00 0,97 0,97 0, ,8 14,5 8,2 16,7 24,0 Moc zapotrzebowana czynna 14,51 kw Odległość 45 m Współczynnik dla Cu 78 Przekrój kabla 16 mm2 typ YKY 5x16 Obciążalnośc kabla Ik 67 A Zabezpieczenie 50 A Spadek napięcia D U = 0, % Iobl < Ik Bateria Kondensatorów 24,0 < 67 Koordynacja zabezpieczeń z przewodami tg fi = 0,6 Iobl < Ib < Ik wymagany tg fi = 0,4 24 < 50 < 67 Qk = P(tg fi1 - tg fi2) 2,4 kvar 1,6 Ib < 1,45 x Ik 80 < 97,15

21 Tabela nr 3 L.p. Odbiornik Typ kabla Uwagi KABLE I PRZEWODY ZASILAJĄCE 1 Kabel ZK-obiekt SUW YKY 5 x 16 2 Kabel Skrzynka podłączenia agregatu - SZO YKY 5 x 10 3 Oświetlenie wewn YDY 3 x 1,5 4 Oświetlenie zewn - rezerwa YKY 3 x 4 5 Ogrzewanie - hala filtrów YDY 3 x 2,5 6 Ogrzewanie - hala filtrów YDY 3 x 2,5 7 Ogrzewanie - hala filtrów YDY 3 x 2,5 8 Ogrzewanie - WC YDY 3 x 2,5 9 Ogrzewanie - sterownia YDY 3 x 2,5 10 Ogrzewanie - obudowa studni 1 YKY 3 x 2,5 11 Ogrzewanie - obudowa studni 2 YKY 3 x 2,5 12 Przepł ogrz wody WC YKY 3 x 2,5 13 Wentylator HF YDY 3 x 1,5 14 Wentylator HF YDY 3 x 1,5 15 Wentylator Sterownia YDY 3 x 1,5 16 Wentylator WC YDY 3 x 1,5 17 Osuszacz powietrza 1x230 YDY 3 x 1,5 18 Osuszacz powietrza 1x230 YDY 3 x 1,5 19 Gniazda 230 VAC YDY 3 x 2,5 20 Gniazda 230 VAC YDY 3 x 2,5 21 Gniazda 230 VAC YDY 3 x 2,5 22 Gniazdo 400 V AC YDY 5 x 6 23 Transformator bezpieczeństwa 24 V AC YDY 2x2,5 24 Pompa głębinowa 1 2YSLCYK-JB 3x4+3x0,75 25 Pompa głębinowa 2 2YSLCYK-JB 3x4+3x0,75 26 Pompka dozująca YDY 3x1,5 27 Sprężarka YDYżo 4x2,5 28 Zawór elektryczny E-100 YDY 3x1,5 29 Zawór elektryczny E-101 YDY 3x1,5 30 Przepływomierz elektromagnetyczny YDY 3x1,5 31 Przepływomierz elektromagnetyczny YDY 3x1,5 32 Przepływomierz elektromagnetyczny YDY 3x1,5

22 ZESTAWIENIE KABLI I PRZEWODÓW - INSTALACJE STEROWNICZE Tabela nr 4 L.p. Odbiornik Typ kabla Uwagi KABLE I PRZEWODY STEROWNICZE 1 Studnia nr 1 YKSY 7 x 1,5 2 Studnia nr 2 YKSY 7 x 1,5 3 Pompa podchlorynu P-30 - sygnał impulsowy OMY 2 x 0,5 4 Pompa podchlorynu P-30 - poziom OMY 2 x 0,5 5 Przepływomierz WI-1 - sygnał impulsowy OMY 2 x 0,5 6 Przepływomierz WI-1 - sygnał analogowy YStYeko 3 x 0,75 7 Przepływomierz WI-40 - sygnał impulsowy OMY 2 x 0,5 8 Przepływomierz WI-40 - sygnał analogowy YStYeko 3 x 0,75 9 Przepływomierz WI-5 - sygnał impulsowy OMY 2 x 0,5 10 Przepływomierz WI-5 - sygnał analogowy YStYeko 3 x 0,75 11 Rotametr R-A YStYeko 3 x 0,75 12 Zawór C-01 OMY 3 x 0,75 13 Zawór E-100 LiYY 7x0,75 / YStYeko 3 x 0,75 14 Zawór E-101 LiYY 7x0,75 / YStYeko 3 x 0,75 15 Zawór pneumatyczny A-01 OMY 2x0,75 16 Zawór pneumatyczny A-02 OMY 2x0,75 17 Zawór pneumatyczny A-03 OMY 2x0,75 18 Zawór pneumatyczny A-10 OMY 2x0,75 19 Zawór pneumatyczny A-11 OMY 2x0,75 20 Zawór pneumatyczny A-12 OMY 2x0,75 21 Zawór pneumatyczny A-13 OMY 2x0,75 22 Zawór pneumatyczny A-14 OMY 2x0,75 23 Zawór C-15 OMY 2x0,75 24 Zawór pneumatyczny A-16 OMY 2x0,75 25 Zawór pneumatyczny A-20 OMY 2x0,75 26 Zawór pneumatyczny A-21 OMY 2x0,75 27 Zawór pneumatyczny A-22 OMY 2x0,75 28 Zawór pneumatyczny A-23 OMY 2x0,75 29 Zawór pneumatyczny A-24 OMY 2x0,75 30 Zawór C-25 OMY 2x0,75 31 Zawór pneumatyczny A-26 OMY 2x0,75 32 Zawór pneumatyczny A-30 OMY 2x0,75 33 Pomiar ciśnienia APC-1 YStYeko 3 x 0,75 34 Pomiar ciśnienia APC-5 YStYeko 3 x 0,75 35 Pomiar ciśnienia APC-6 YStYeko 3 x 0,75 36 Pomiar ciśnienia APC-P-1 YStYeko 3 x 0,75 37 Pomiar ciśnienia APC-P-2 YStYeko 3 x 0,75 38 Sonda EL-01 OMY 4 x 0,75 39 Sonda EL-02 OMY 4 x 0,75 40 Sprężarka SP - zabezpieczenie termiczne sprężarki OMY 4 x 0,75 41 Wyłącznik bezpieczeństwa HGLs 2x1 42 Połączenie SZS i tablicy TS 2 x YKSLY 50 x 0,5

23 ZESTAWIENIE WE/WY STEROWNIKA S.U.W. TABELA 5 Lp. Symbol technologiczny Wyszczególnienie WEJŚCIE / WYJŚCIE WE WY WEAN WYAN 1 Pompy 2 P-10-AR Wybór trybu sterowania "AUTO" - "RĘKA" WEJŚCIE P-10-K Kontrola działania układu zasilania pompy P-10 WEJŚCIE P-10-S Wyjście sterujące falownikiem pompy P-10 - praca WYJŚCIE P-10-V Wyjście sterujące falownikiem pompy P-10 - stała prędkość WYJŚCIE P-11-AR Wybór trybu sterowania "AUTO" - "RĘKA" WEJŚCIE P-11-K Kontrola działania układu zasilania pompy P-11 WEJŚCIE P-11-S Wyjście sterujące falownikiem pompy P-11 - praca WYJŚCIE P-11-V Wyjście sterujące falownikiem pompy P-11 - stała prędkość WYJŚCIE P-30-AW Wejście informacji o stanie awaryjnym pompy P-30 WEJŚCIE P-30-I Wyjście impulsowe pompy dozującej P-30 WYJŚCIE SPRĘŻARKI 13 SP-1-AR Wybór trybu sterowania "AUTO" - "RĘKA" WEJŚCIE SP-1-K Kontrola zadziałania sprężarki SP-1 WEJŚCIE SP-1-S Wyjście sterujące silnika sprężarki SP-1 WYJŚCIE WENTYLACJA BUDYNKU 17 W-1-S Wyjście sterujące wentylatora W-1 - hala filtrów WYJŚCIE ZAWORY PNEUMATYCZNE 19 A-01 Wyjście sterujące zaworem A-01 WYJŚCIE A-02 Wyjście sterujące zaworem A-02 WYJŚCIE A-03 Wyjście sterujące zaworem A-03 WYJŚCIE A-10 Wyjście sterujące zaworem A-10 WYJŚCIE A-11 Wyjście sterujące zaworem A-11 WYJŚCIE A-12 Wyjście sterujące zaworem A-12 WYJŚCIE A-13 Wyjście sterujące zaworem A-13 WYJŚCIE A-14 Wyjście sterujące zaworem A-14 WYJŚCIE A-16 Wyjście sterujące zaworem A-16 WYJŚCIE A-20 Wyjście sterujące zaworem A-20 WYJŚCIE A-21 Wyjście sterujące zaworem A-21 WYJŚCIE A-22 Wyjście sterujące zaworem A-22 WYJŚCIE A-23 Wyjście sterujące zaworem A-23 WYJŚCIE A-24 Wyjście sterujące zaworem A-24 WYJŚCIE A-26 Wyjście sterujące zaworem A-26 WYJŚCIE ZAWORY Z NAPĘDEM ELEKTROMAGNETYCZNYM 35 C-15 Wyjście sterujące zaworem C-15 WYJŚCIE C-25 Wyjście sterujące zaworem C-25 WYJŚCIE ZAWORY Z NAPĘDEM ELEKTRYCZNYM 38 C-01-ON Wyjście sterujące zaworem C-01 WYJŚCIE C-01-OFF Wyjście sterujące zaworem C-01 WYJŚCIE E-100-ON Wyjście sterujące otwarciem zaworu E-100 WYJŚCIE E-100-OFF Wyjście sterujące zamknięciem zaworu E-100 WYJŚCIE E-100-K-ON Wejście kontroli pełnego otwarcia zaworu E-100 WEJŚCIE E-100-K-OFF Wejście kontroli pełnego zamknięcia zaworu E-100 WEJŚCIE E-100-POZ Wejście odczutu stanu zamknięcia/otwarcia przepustnicy WEJŚCIE ANALOGOWE E-101-ON Wyjście sterujące otwarciem zaworu E-101 WYJŚCIE E-101-OFF Wyjście sterujące zamknięciem zaworu E-101 WYJŚCIE E-101-K-ON Wejście kontroli pełnego otwarcia zaworu E-101 WEJŚCIE E-101-K-OFF Wejście kontroli pełnego zamknięcia zaworu E-101 WEJŚCIE E-101-POZ Wejście odczutu stanu zamknięcia/otwarcia przepustnicy WEJŚCIE ANALOGOWE SONDY POZIOMOWSKAZOWE PUNKTOWE 51 CL-10 Zebezpieczenie pompy P-10 przed suchobiegiem WEJŚCIE CL-11 Zebezpieczenie pompy P-11 przed suchobiegiem WEJŚCIE

24 ZESTAWIENIE WE/WY STEROWNIKA S.U.W. TABELA 5 Lp. Symbol technologiczny Wyszczególnienie WEJŚCIE / WYJŚCIE WE WY WEAN WYAN 53 EL-01 Poziom napełnienia hydroforu H-1 WEJŚCIE EL-02 Poziom napełnienia hydroforu H-2 WEJŚCIE Pomiar przepływu - sygnały impulsowe 56 WI-10 Wejście impulsów wodomierza WI-10 - studnia nr 1 WEJŚCIE WI-11 Wejście impulsów wodomierza WI-11 - studnia nr 2 WEJŚCIE WI-1 Wejście impulsów przepływomierza WI-1 - linia filtracyjna zasilanie WEJŚCIE WI-40 Wejście impulsów przepływomierza WI-40 - płukanie WEJŚCIE WI-5 Wejście impulsów przepływomierza WI-5 - sieć wodociągowa WEJŚCIE Pomiar przepływu - pomiary analogowe 62 WI-1-AN WI-1 - linia filtracyjna zasilanie WEJŚCIE WI-40-AN WI-40 - płukanie WEJŚCIE WI-5-AN WI-5 - zasilanie sieci wodociągowej WEJŚCIE R-A Pomiar ilości sprężonego powietrza - aeracja - rotametr WEJŚCIE POMIARY CIŚNIENIA 67 APC-P1 Pomiar ciśnienia w instalacji sprężonego powietrza WEJŚCIE ANALOGOWE APC-P2 Pomiar ciśnienia w instalacji pneumatyki WEJŚCIE ANALOGOWE APC-1 Pomiar ciśnienia na zasilaniu linii filtracyjnej WEJŚCIE ANALOGOWE APC-5 Pomiar ciśnienia w instalacji zasilania sieci rozdzielczej WEJŚCIE ANALOGOWE APC-6 Pomiar ciśnienia w instalacji zasilania sieci rozdzielczej WEJŚCIE ANALOGOWE PRZYCISKI 73 P-K-Aw Przycisk potwierdzenie usunięcia awarii WEJŚCIE LAMPKI SYGNALIZACYJNE - STEROWNIK 75 L-A-SYS Awaria systemu WYJŚCIE Lampka procesu sygnalizacji w OWP WYJŚCIE SMS-1 Sygnalizacja awarii WYJŚCIE SMS-2 Sygnalizacja awarii systemu - brak zasilania sieci wodociągowej WYJŚCIE SYGNAŁY ALARMOWE 80 S-A Pozaobiektowy sygnał optyczny WYJŚCIE KONTROLA DOSTĘPU 82 KS-10 Wejście wyłącznik krańcowego - studnia nr 1 WEJŚCIE KS-11 Wejście wyłącznik krańcowego - studnia nr 2 WEJŚCIE STEROWANIE OŚWIETLENIEM I OGRZEWANIEM 85 OSZ Sterowanie oświetleniem zewnętrznym terenu WYJŚCIE G-1 Zasilanie grzejników cz 1 WYJŚCIE G-2 Zasilanie grzejników cz. 2 WYJŚCIE SYGNAŁY KONTROLI STANU URZĄDZEŃ 89 CKF Czujnik kontroli faz WEJŚCIE B-SOND Awaria bezpiecznika sond poziomowskazowych WEJŚCIE
