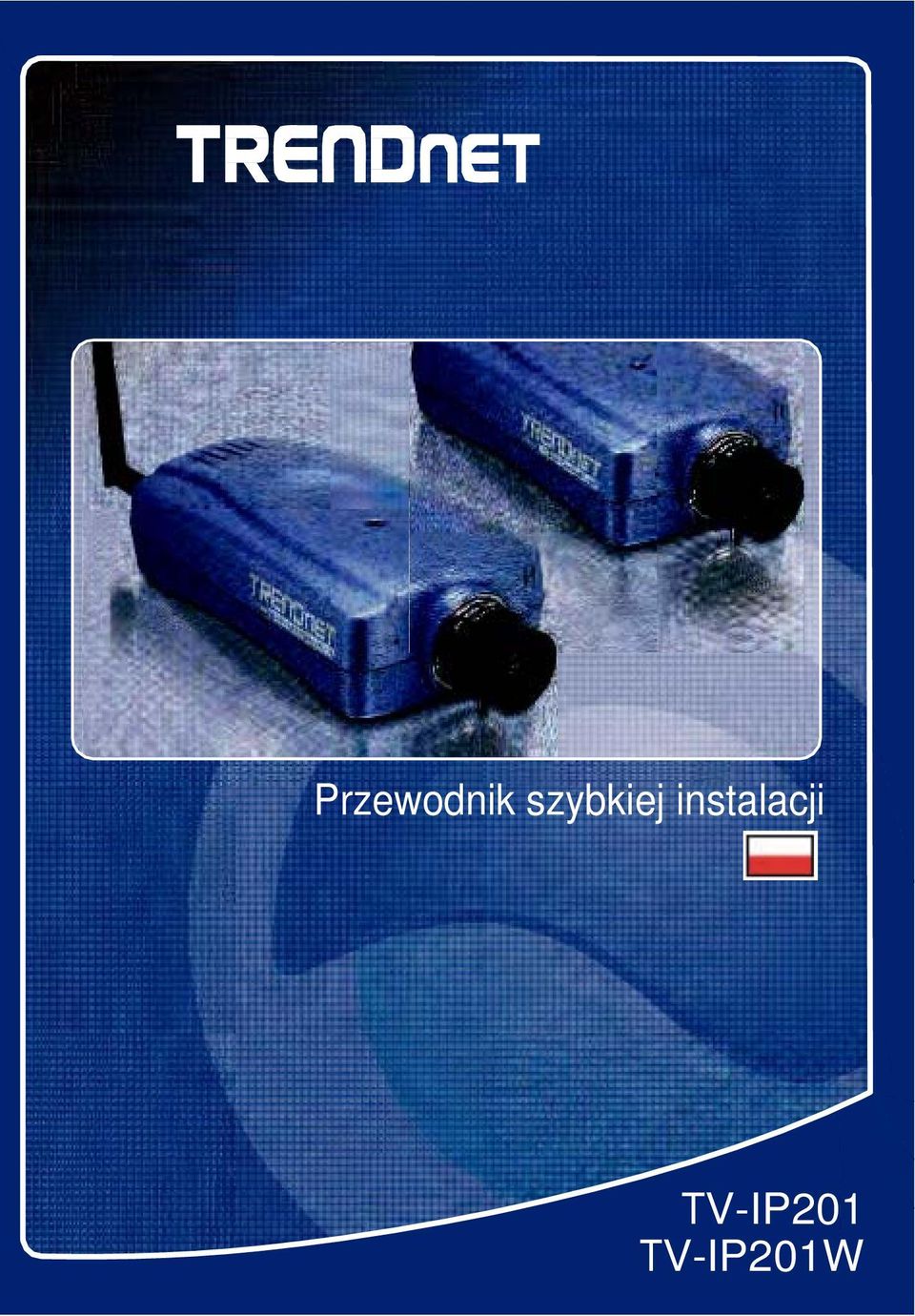

1 Przewodnik szybkiej instalacji TV-IP201 TV-IP201W

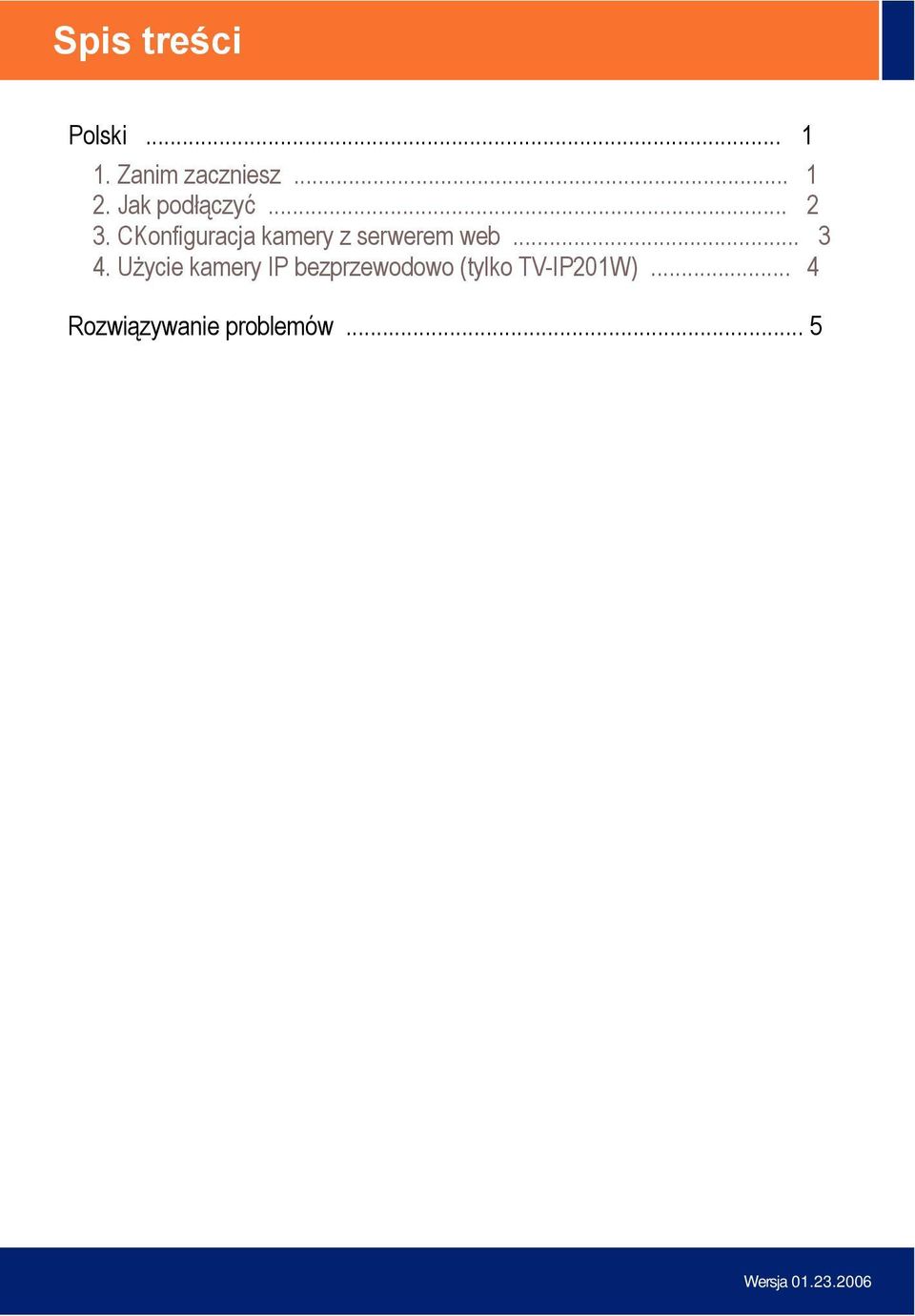

2 Spis treści Polski Zanim zaczniesz Jak podłączyć CKonfiguracja kamery z serwerem web Użycie kamery IP bezprzewodowo (tylko TV-IP201W)... 4 Rozwiązywanie problemów... 5 Wersja

CKonfiguracja kamery z serwerem web... 3 4.

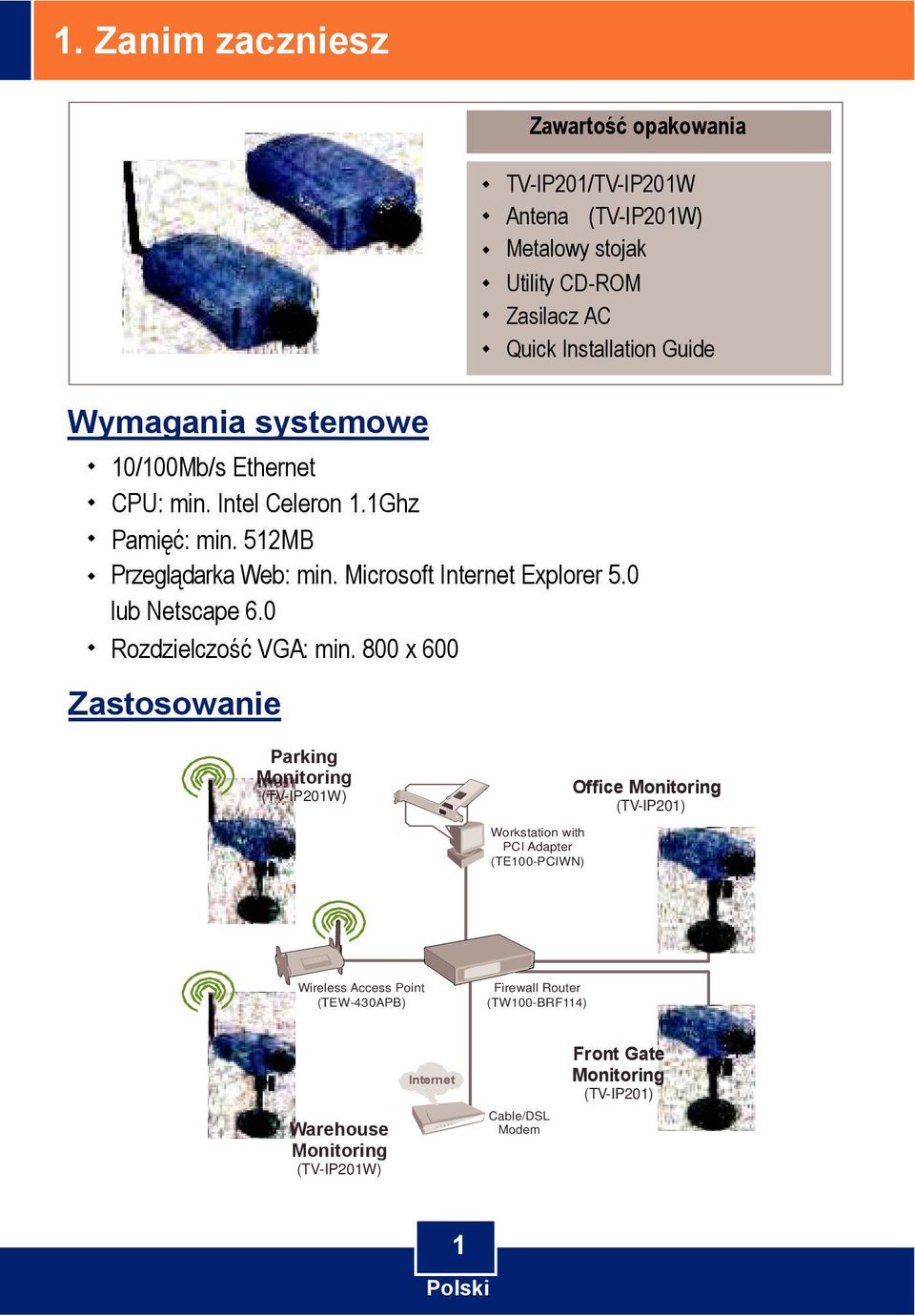

3 1. Zanim zaczniesz Zawartość opakowania TV-IP201/TV-IP201W Antena (TV-IP201W) Metalowy stojak Utility CD-ROM Zasilacz AC Quick Installation Guide Wymagania systemowe 10/100Mb/s Ethernet CPU: min. Intel Celeron 1.1Ghz Pamięć: min. 512MB Przeglądarka Web: min. Microsoft Internet Explorer 5.0 lub Netscape 6.0 Rozdzielczość VGA: min. 800 x 600 Zastosowanie Parking Monitoring (TV-IP201W) Workstation with PCI Adapter (TE100-PCIWN) Office Monitoring (TV-IP201) Wireless Access Point (TEW-430APB) Firewall Router (TW100-BRF114) Warehouse Monitoring (TV-IP201W) Internet Cable/DSL Modem Front Gate Monitoring (TV-IP201) 1 Polski

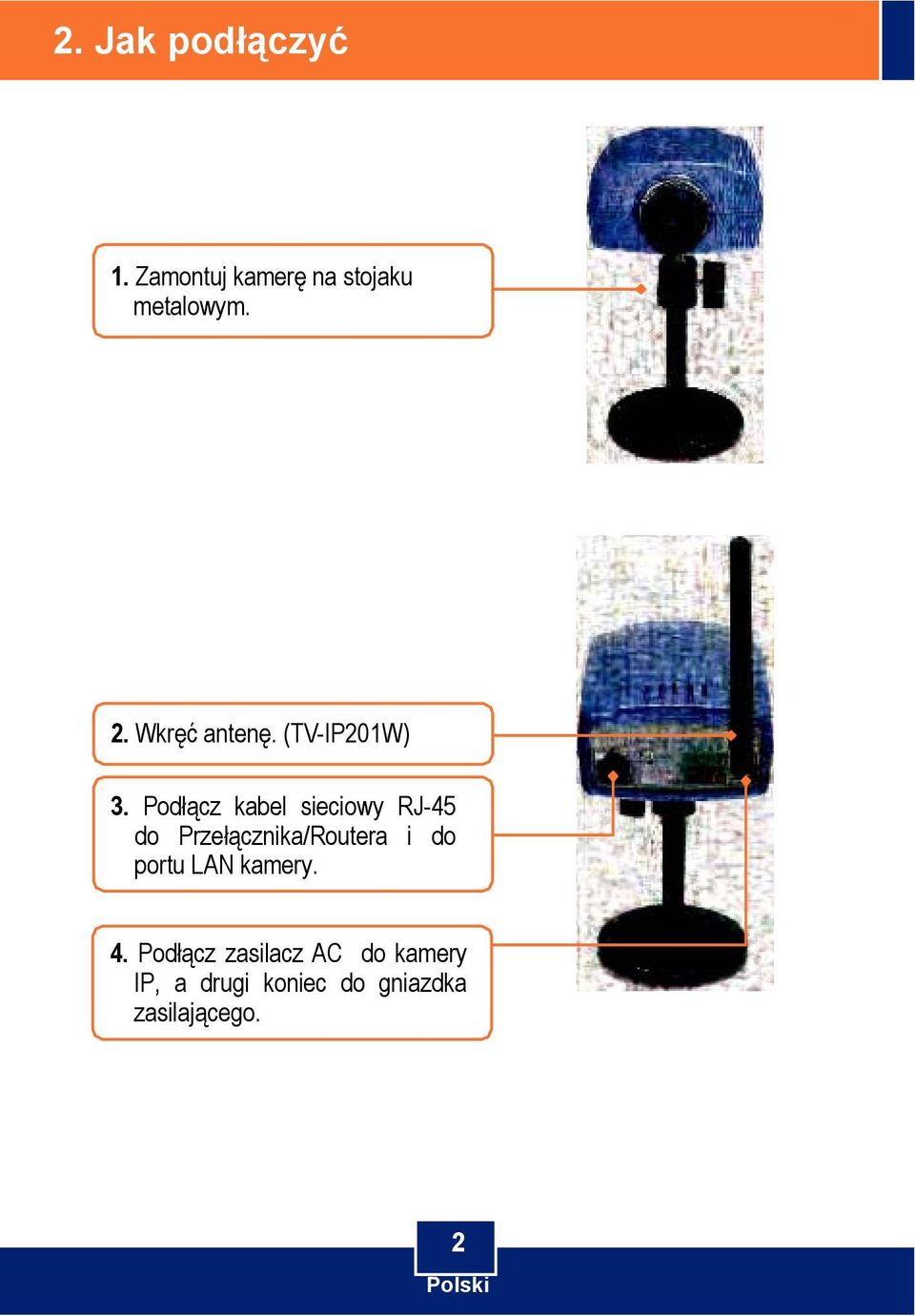

4 2. Jak podłączyć 1. Zamontuj kamerę na stojaku metalowym. 2. Wkręć antenę. (TV-IP201W) 3. Podłącz kabel sieciowy RJ-45 do Przełącznika/Routera i do portu LAN kamery. 4. Podłącz zasilacz AC do kamery IP, a drugi koniec do gniazdka zasilającego. 2 Polski

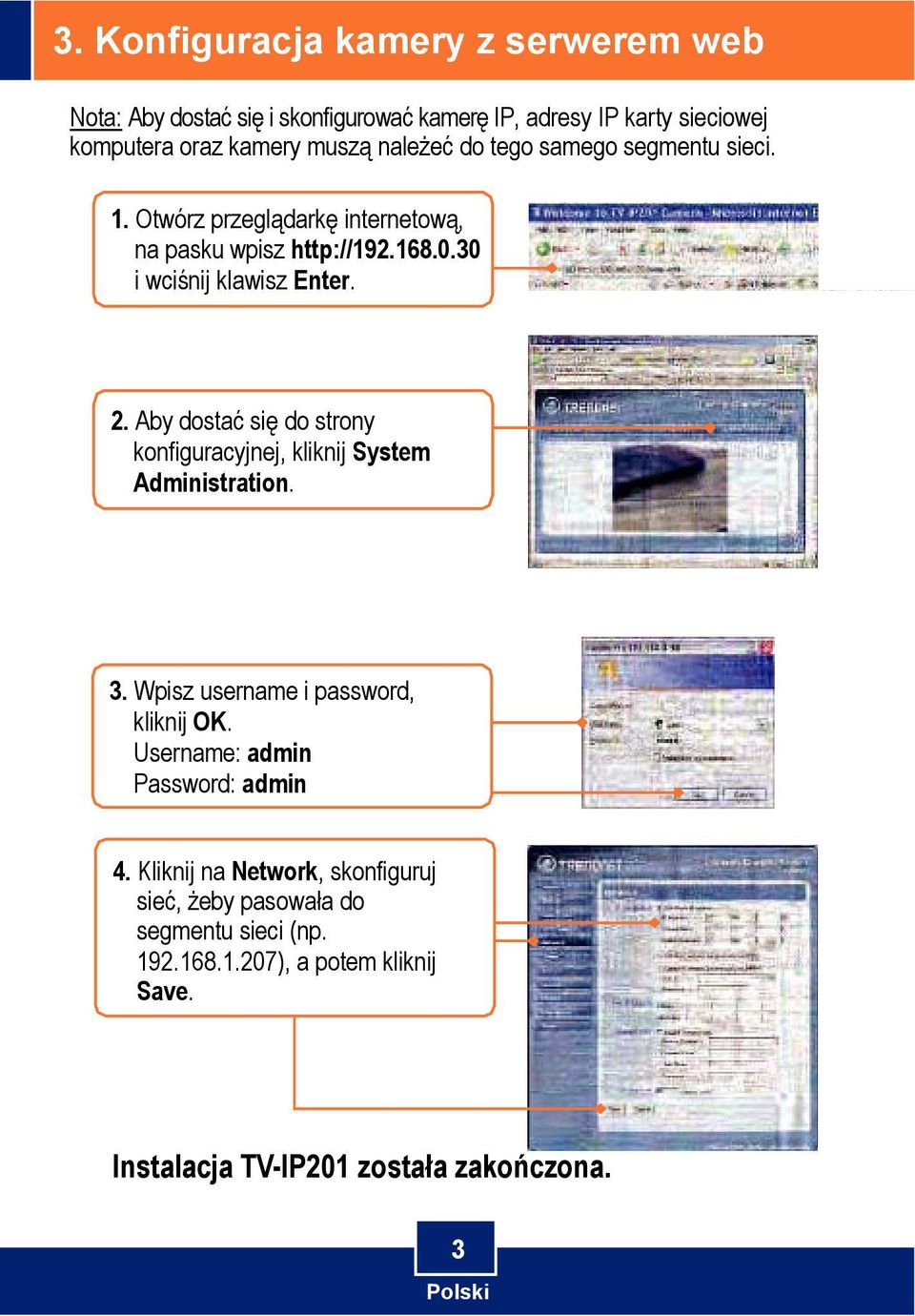

5 3. Konfiguracja kamery z serwerem web Nota: Aby dostać się i skonfigurować kamerę IP, adresy IP karty sieciowej komputera oraz kamery muszą należeć do tego samego segmentu sieci. 1. Otwórz przeglądarkę internetową, na pasku wpisz i wciśnij klawisz Enter. 2. Aby dostać się do strony konfiguracyjnej, kliknij System Administration. 3. Wpisz username i password, kliknij OK. Username: admin Password: admin 4. Kliknij na Network, skonfiguruj sieć, żeby pasowała do segmentu sieci (np ), a potem kliknij Save. Instalacja TV-IP201 została zakończona. 3 Polski

Aby dostać się do strony konfiguracyjnej, kliknij System Administration. 3. Wpisz username i password, kliknij OK.

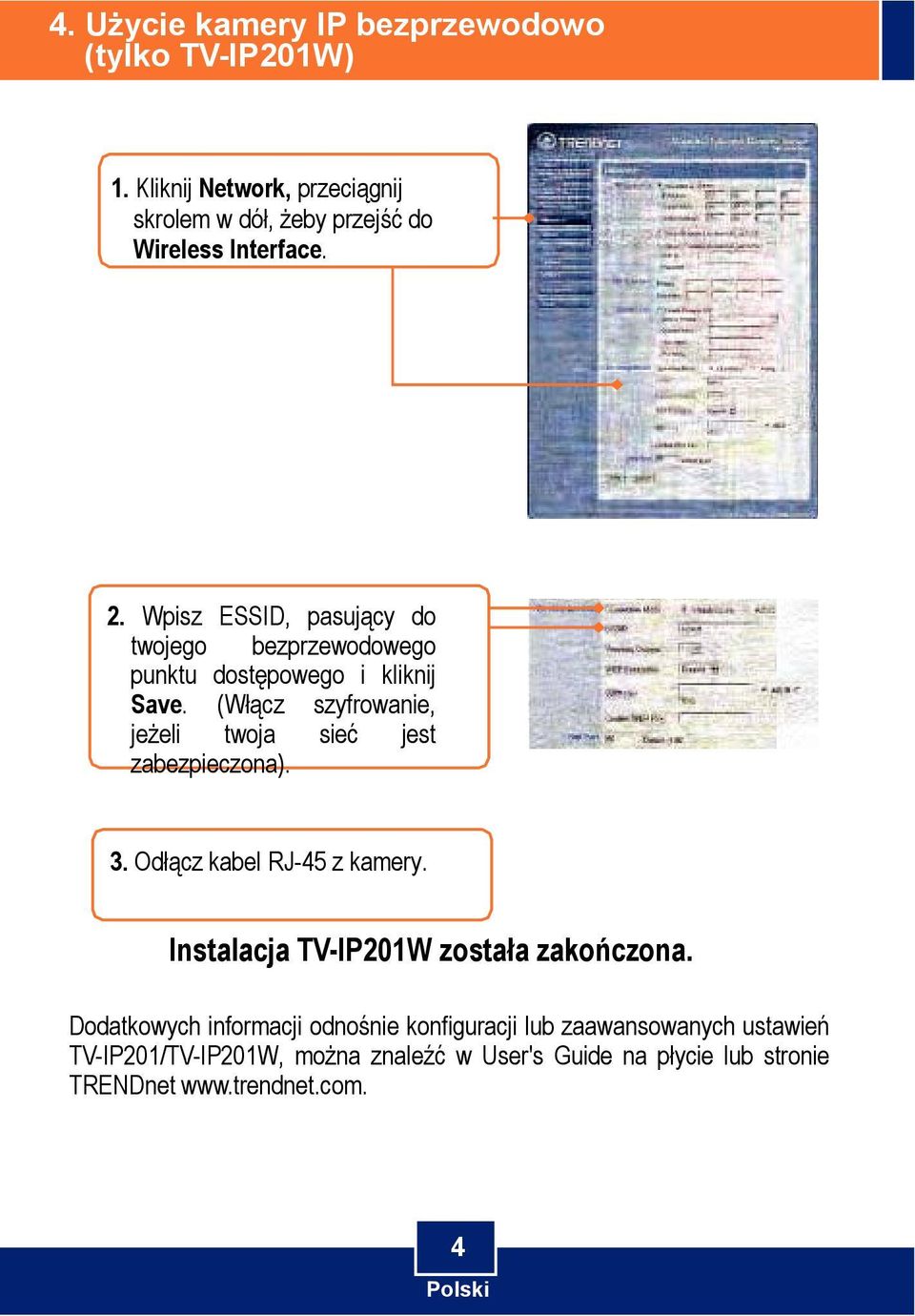

6 4. Użycie kamery IP bezprzewodowo (tylko TV-IP201W) 1. Kliknij Network, przeciągnij skrolem w dół, żeby przejść do Wireless Interface. 2. Wpisz ESSID, pasujący do twojego bezprzewodowego punktu dostępowego i kliknij Save. (Włącz szyfrowanie, jeżeli twoja sieć jest zabezpieczona). 3. Odłącz kabel RJ-45 z kamery. Instalacja TV-IP201W została zakończona. Dodatkowych informacji odnośnie konfiguracji lub zaawansowanych ustawień TV-IP201/TV-IP201W, można znaleźć w User's Guide na płycie lub stronie TRENDnet 4 Polski

(Włącz szyfrowanie, jeżeli twoja sieć jest zabezpieczona). 3. Odłącz kabel RJ-45 z kamery. Instalacja TV-IP201W została zakończona.

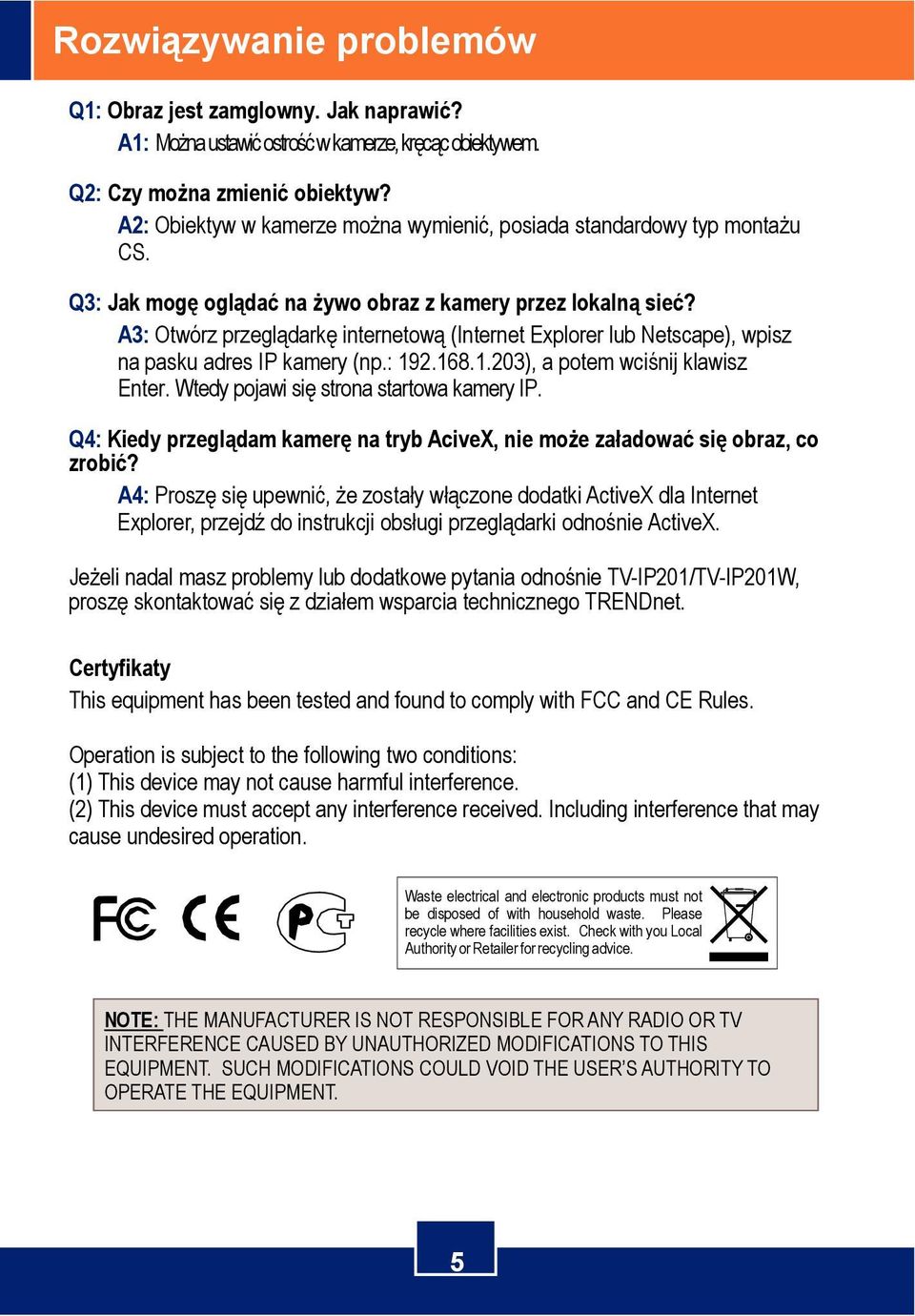

7 Rozwiązywanie problemów Q1: Obraz jest zamglowny. Jak naprawić? A1: Można ustawić ostrość w kamerze, kręcąc obiektywem. Q2: Czy można zmienić obiektyw? A2: Obiektyw w kamerze można wymienić, posiada standardowy typ montażu CS. Q3: Jak mogę oglądać na żywo obraz z kamery przez lokalną sieć? A3: Otwórz przeglądarkę internetową (Internet Explorer lub Netscape), wpisz na pasku adres IP kamery (np.: ), a potem wciśnij klawisz Enter. Wtedy pojawi się strona startowa kamery IP. Q4: Kiedy przeglądam kamerę na tryb AciveX, nie może załadować się obraz, co zrobić? A4: Proszę się upewnić, że zostały włączone dodatki ActiveX dla Internet Explorer, przejdź do instrukcji obsługi przeglądarki odnośnie ActiveX. Jeżeli nadal masz problemy lub dodatkowe pytania odnośnie TV-IP201/TV-IP201W, proszę skontaktować się z działem wsparcia technicznego TRENDnet. Certyfikaty This equipment has been tested and found to comply with FCC and CE Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference. (2) This device must accept any interference received. Including interference that may cause undesired operation. Waste electrical and electronic products must not be disposed of with household waste. Please recycle where facilities exist. Check with you Local Authority or Retailer for recycling advice. NOTE: THE MANUFACTURER IS NOT RESPONSIBLE FOR ANY RADIO OR TV INTERFERENCE CAUSED BY UNAUTHORIZED MODIFICATIONS TO THIS EQUIPMENT. SUCH MODIFICATIONS COULD VOID THE USER S AUTHORITY TO OPERATE THE EQUIPMENT. 5

A3: Otwórz przeglądarkę internetową (Internet Explorer lub Netscape), wpisz na pasku adres IP kamery (np.: 192.168.1.203), a potem wciśnij klawisz Enter. Wtedy pojawi się strona startowa kamery IP.

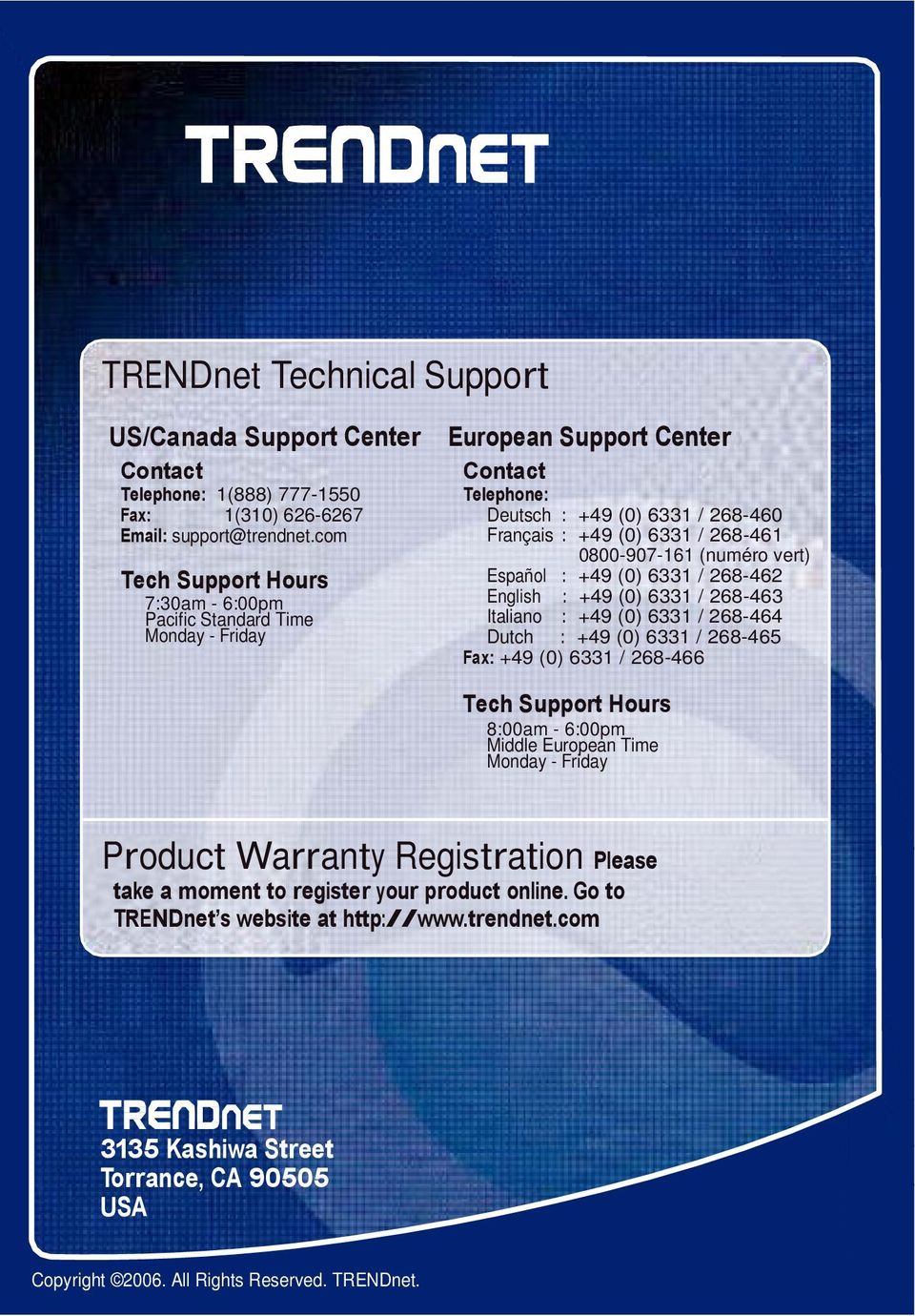

8 TRENDnet Technical Support US/Canada Support Center Contact Telephone: 1(888) Fax: 1(310) Tech Support Hours 7:30am - 6:00pm Pacific Standard Time Monday - Friday European Support Center Contact Telephone: Deutsch : +49 (0) 6331 / Français : +49 (0) 6331 / (numéro vert) Español : +49 (0) 6331 / English : +49 (0) 6331 / Italiano : +49 (0) 6331 / Dutch : +49 (0) 6331 / Fax: +49 (0) 6331 / Tech Support Hours 8:00am - 6:00pm Middle European Time Monday - Friday Product Warranty Registration Please take a moment to register your product online. Go to TRENDnet s website at Kashiwa Street Torrance, CA USA Copyright All Rights Reserved. TRENDnet.

(numéro vert) Español : +49 (0) 6331 / 268-462 English : +49 (0) 6331 / 268-463 Italiano : +49 (0) 6331 / 268-464 Dutch : +49 (0) 6331 / 268-465 Fax: +49 (0) 6331 / 268-466 Tech Support Hours 8:00am
