1 THEXPAN

2 Thexpan Termodynamiczna Płyta Warstwowa Spis treści Idea produktu... 3 Warianty płyty Thexpan... 3 Patenty... 8 Spis rysunków... 8 Warianty absorpcyjnej odmiany płyty warstwowej Thexpan Warianty grzewczej odmiany płyty warstwowej Thexpan Warianty grzewczo-absorpcyjnej odmiany płyty warstwowej Thexpan Warianty izolacyjnej odmiany płyty warstwowej Thexpan

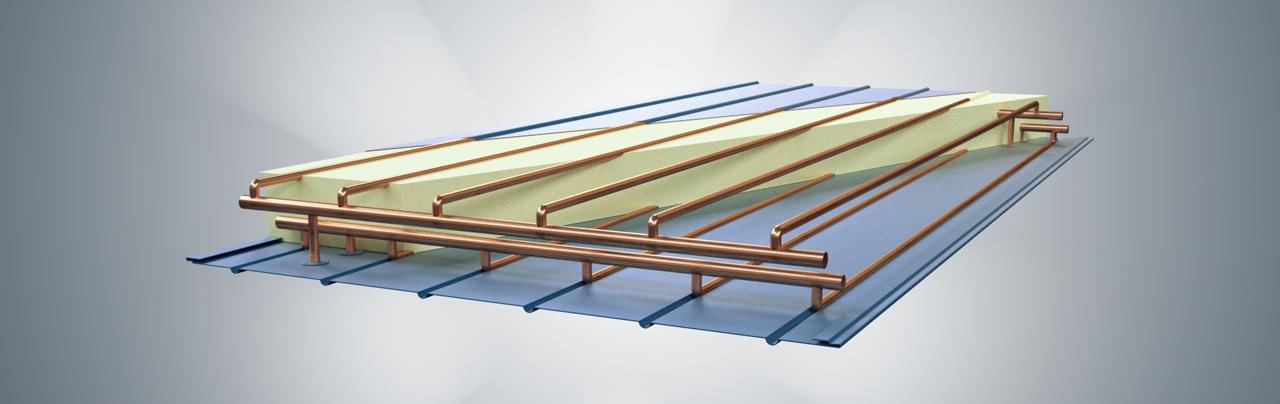

3 Idea produktu Thexpan (THermal EXchanging PANel) jest grupą produktów opartych o termodynamiczną płytę warstwową. To jedyne na rynku, chronione prawem patentowym rozwiązanie, które łączy płytę warstwową z wymiennikiem ciepła, tworząc jeden nowoczesny materiał konstrukcyjny. Unikatowe połączenie płyty warstwowej z kolektorem ciepła pozwala na obniżenie zarówno kosztów inwestycyjnych jak i eksploatacyjnych. Dzięki swoim właściwościom Thexpan może być kwalifikowany do grupy osłonowych materiałów budowlanych jak również wymienników ciepła, jest bowiem hybrydą tych dwóch produktów. Termodynamiczna płyta warstwowa Thexpan jako jedyna ściana (dach) na świecie, może być również używana jako dolne (zamiennie lub w uzupełnieniu odwiertów) źródło zasilania dla pomp ciepła. Thexpan składa się z dwóch blach osłonowych, miedzianych rur wymiennika ciepła ułożonych bezpośrednio pod blachą (jedno lub dwustronnie) oraz poliuretanowej izolacji termicznej. Rury przylegają do odpowiednio wyprofilowanych blach tak, aby odbierały lub oddawały ciepło jak największą powierzchnią. Poliuretan, będący izolacyjnym wypełniaczem płyty warstwowej, dociska rurę do wytłoczenia blachy. 3

4 Warianty płyty Thexpan Zaprzęgamy energię słoneczną lub geotermalną do pracy nad obniżeniem kosztów eksploatacji obiektu. Zastępując tradycyjne systemy grzewcze (chłodnicze) płytą Thexpan, podgrzewamy (chłodzimy) ściany, sufity lub jedne i drugie. W układzie wymiennika zewnętrznego, ciepło słoneczne zamieniamy w użytkowe. Absorpcyjna odmiana płyty warstwowej Thexpan Absorpcyjna odmiana płyty warstwowej, oprócz osłonowej, pełni dwie podstawowe funkcje: odbioru ciepła z blach zewnętrznych ścian lub/i dachów ogrzewanych promieniami słonecznymi, lub oddania ciepła blachom zewnętrznym ścian lub/i dachów zimą. Dzięki temu możliwe jest m.in. pobieranie energii od słońca w celu uzyskania ciepłej wody użytkowej latem lub samo-odśnieżanie dachu zimą, dzięki współpracy z wymiennikiem gruntowym. 4

5 Grzewcza odmiana płyty warstwowej Thexpan Grzewcza odmiana płyty warstwowej, oprócz funkcji osłonowej, pełni dwie podstawowe funkcje: oddaje ciepło blachom wewnętrznym ścian lub/i dachów, lub odbiera ciepło z blach wewnętrznych ścian lub/i dachów. Dzięki temu możliwe jest m.in. obniżenie temperatury wewnętrznej strony ścian lub/i dachów (alternatywny sposób klimatyzowania pomieszczeń) latem lub jej podwyższeniem zimą (alternatywny sposób ogrzewania pomieszczeń). 5

Grzewczo-absorpcyjna odmiana płyty warstwowej Grzewczo-absorpcyjna odmiana płyty warstwowej, łączy w sobie funkcje wariantów absorpcyjnego i

Oprócz funkcji osłonowej, pełni ona cztery podstawowe funkcje: odbioru ciepła z blach zewnętrznych ścian lub/i dachów ogrzewanych promieniami

6 Grzewczo-absorpcyjna odmiana płyty warstwowej Grzewczo-absorpcyjna odmiana płyty warstwowej, łączy w sobie funkcje wariantów absorpcyjnego i grzewczego dzięki miedzianym rurom wymiennika ciepła ułożonym bezpośrednio, dwustronnie pod blachą. Oprócz funkcji osłonowej, pełni ona cztery podstawowe funkcje: odbioru ciepła z blach zewnętrznych ścian lub/i dachów ogrzewanych promieniami słonecznymi, lub oddania ciepła blachom zewnętrznym ścian lub/i dachów zimą. oddaje ciepło blachom wewnętrznym ścian lub/i dachów, lub odbiera ciepło z blach wewnętrznych ścian lub/i dachów. 6

Izolacyjna odmiana płyty warstwowej Thexpan Izolacyjna odmiana płyty warstwowej Thexpan bez wymiennika to moduł budowlany stosowany do budowy obiektów przemysłowych jako uzupełnienie wersji

7 Izolacyjna odmiana płyty warstwowej Thexpan Izolacyjna odmiana płyty warstwowej Thexpan bez wymiennika to moduł budowlany stosowany do budowy obiektów przemysłowych jako uzupełnienie wersji grzewczych, absorpcyjnych i grzewczo-absorpcyjnych. Składa się ona z rdzenia poliuretanowego pokrytego obustronnie ocynkowaną, lakierowaną blachą stalową. Tak jak w przypadku płyt z wymiennikiem, płyta bez wymiennika w wersji dachowej jak i ściennej, jako jedyna na rynku ma labiryntowe połączenie rdzenia poliuretanowego. Dodatkowo płyta dachowa ma system ukrytego łącznika oraz usztywnienia połączenia poprzez nakładkę maskującą tzw. klips zatrzaskowy. 7

8 Patenty Firma Solcraft posiada szereg zastrzeżeń patentowych USA i UE na swoje rozwiązania, w tym na ideę płyty budowlanej Thexpan. Spis rysunków Absorpcyjna odmiana płyty warstwowej Thexpan T-D-A-01 Płyta dachowa absorpcyjna odkryty łącznik (wężownica) T-D-A-02 Płyta dachowa absorpcyjna okryty łącznik (harfa) T-D-A-03 Połączenie płyt dachowych absorpcyjnych z odkrytym łącznikiem (w/h) T-D-A-04 Płyta dachowa absorpcyjna ukryty łącznik - wzmocniona (wężownica) T-D-A-05 Płyta dachowa absorpcyjna ukryty łącznik (harfa) T-D-A-06 Połączenie płyt dachowych absorpcyjnych z ukrytym łącznikiem (w/h) T-S-A-01 Płyta ścienna absorpcyjna z odkrytym łącznikiem (wężownica) T-S-A-02 Płyta ścienna absorpcyjna z odkrytym łącznikiem (harfa) T-S-A-03 Połączenie płyt ściennych absorpcyjnych z odkrytym łącznikiem (w/h) T-S-A-04 Płyta ścienna absorpcyjna z ukrytym łącznikiem (wężownica) T-S-A-05 Płyta ścienna absorpcyjna z ukrytym łącznikiem (harfa) T-S-A-06 Połączenie ściennych płyt absorpcyjnych z ukrytym łącznikiem (w/h) T-D-A-OL(W) T-D-A-OL(H) T-D-A-OL(W/H) T-D-A-UL(W) T-D-A-UL(H) T-D-A-UL(W/H) T-S-A-OL(W) T-S-A-OL(H) T-S-A-OL(W/H) T-S-A-UL(W) T-S-A-UL(H) T-S-A-UL(W/H) 8

9 Grzewcza odmiana płyty warstwowej Thexpan T-D-G-01 Płyta dachowa grzewcza z odkrytym łącznikiem (wężownica) T-D-G-02 Płyta dachowa grzewcza z odkrytym łącznikiem (harfa) T-D-G-03 Połączenie płyt dachowych grzewczych z odkrytym łącznikiem (w/h) T-S-G-01 Płyta ścienna grzewcza z odkrytym łącznikiem (wężownica) T-S-G-02 Płyta ścienna grzewcza z odkrytym łącznikiem (harfa) T-S-G-03 Połączenie płyt ściennych grzewczych z odkrytym łącznikiem (w/h) T-S-G-04 Płyta ścienna grzewcza z ukrytym łącznikiem (wężownica) T-S-G-05 Płyta ścienna grzewcza z ukrytym łącznikiem (harfa) T-S-G-06 Połączenie płyt ściennych grzewczych z ukrytym łącznikiem (w/h) T-D-G-OL(W) T-D-G-OL(H) T-D-G-OL(W/H) T-S-G-OL(W) T-S-G-OL(H) T-S-G-OL(W/H) T-S-G-UL(W) T-S-G-UL(H) T-S-G-UL(W/H) Grzewczo-absorpcyjna odmiana płyty warstwowej Thexpan T-D-GA-01 Płyta dachowa grzewczo-absorpcyjna z odkrytym łącznikiem (wężownica) T-D-GA-02 Płyta dachowa grzewczo-absorpcyjna z odkrytym łącznikiem (harfa) T-D-GA-03 Połączenie płyt dachowych grzewczo-absorpcyjnych z odkrytym łącznikiem (w/h) T-S-GA-01 Płyta ścienna grzewczo-absorpcyjna z odkrytym łącznikiem (wężownica) T-S-GA-02 Płyta ścienna grzewczo-absorpcyjna z odkrytym łącznikiem (harfa) T-S-GA-03 Połączenie płyt ściennych grzewczo-absorpcyjnych z odkrytym łącznikiem (w/h) T-D-GA-OL(W) T-D-GA -OL(H) T-D-GA-OL(W/H) T-S-GA-OL(W) T-S-GA-OL(H) T-S-GA-OL(W/H) Izolacyjna odmiana płyty warstwowej Thexpan T-D-I-01 Płyta dachowa izolacyjna odkryty łącznik T-D-I-02 Połączenie płyt dachowych izolacyjnych z odkrytym łącznikiem T-D-I-03 Płyta dachowa izolacyjna ukryty łącznik - wzmocniona T-D-I-04 Połączenie płyt dachowych izolacyjnych - wzmocnionych T-S-I-01 Płyta ścienna izolacyjna z ukrytym łącznikiem T-S-I-02 Połączenie płyt ściennych izolacyjnych z ukrytym łącznikiem T-S-I-03 Płyta ścienna izolacyjna z odkrytym łącznikiem T-S-I-04 Połączenie płyt ściennych izolacyjnych z odkrytym łącznikiem T-D-I-OL T-D-I-OL T-D-I-UL T-D-I-UL T-S-I-UL T-S-I-UL T-S-I-OL T-S-I-OL 9

10 Warianty absorpcyjnej odmiany płyty warstwowej Thexpan 10

11 11

12 12

13 13

14 14

15 15

16 16

17 17

18 18

19 19

20 20

21 21

22 Warianty grzewczej odmiany płyty warstwowej Thexpan 22

23 23

24 24

25 25

26 26

27 27

28 28

29 29

30 30

31 Warianty grzewczo-absorpcyjnej odmiany płyty warstwowej Thexpan 31

32 32

33 33

34 34

35 35

36 36

37 Warianty izolacyjnej odmiany płyty warstwowej Thexpan 37

38 38

39 39

40 40

41 41

42 42

43 43

44 44
