1 Sięgnij po ciepło z natury... Z inicjatywy Kazimierza Kaczmarka Wójta Gminy Wielka Nieszawka, jesienią 2013 roku rusza projekt Ochrona środowiska Gminy Wielka Nieszawka. Jego celem jest ochrona środowiska, w szczególności spełnienia norm jakości powietrza atmosferycznego, poprzez redukcje emisji zanieczyszczę i wzrost wykorzystania odnawialnych źródeł energii, w tym: redukcji emisji CO2 wyeliminowanie energii nieodnawialnej wsparcie procesu zwiększenia udziału energii pochodzącej ze źródeł odnawialnych w bilansie energetycznym kraju poprawa jakości życia mieszkańców poprzez umożliwienie im egzystencji w czystym i zdrowym środowisku podniesienie świadomości i wiedzy ekologicznej mieszkańców. i wykorzystaj dotacje Gminy Wielka Nieszawka! 1

2 Rozwiązania systemowe w dziedzinie grzania i chłodzenia Ciepło słoneczne znajduje się wszędzie Nieograniczony dostęp do bezpłatnej energii Pompy ciepła należą do najbardziej efektywnych systemów ogrzewania budynków i przygotowywania ciepłej wody użytkowej. Niezależnie od pory roku wykorzystują one ciepło słoneczne zgromadzone w ziemi, powietrzu atmosferycznym czy wodach gruntowych, które dostępne jest bezpłatnie i w nieograniczonej ilości. W ten sposób, możemy zarówno ogrzewać budynek i np. przygotować ciepłą wodę użytkową. Jednocześnie oszczędzamy energię i chronimy środowisko naturalne przyczyniając się do zmniejszenia emisji CO2 2

3 Jak działa pompa ciepła? Pompy ciepła pobierają energię słoneczną zmagazynowaną w środowisku naturalnym i wykorzystują ją w systemie grzewczym. Czynnik roboczy cyrkulujący w zamkniętym obiegu, parując w niskich temperaturach, odbiera ciepło ze środowiska naturalnego. Następnie za pomocą sprężarki pompy ciepła, czynnik roboczy zostaje doprowadzony do temperatury odpowiedniej do celów ogrzewania. Bezpłatnie pobrana energia cieplna oraz elektryczna energia napędowa, która jest konieczna do sprężania czynnika roboczego, dają w efekcie ciepło pozwalające ogrzać budynek. 75% ciepła słonecznego + 25% energii elektrycznej = 100% ciepła do ogrzewania budynku Schemat działania pompy ciepła 3

4 Schemat budowy pompy ciepła c.w.u.: 1 Króciec przyłączeniowy DN 160 (wywiew) 2 Króciec przyłączeniowy DN 160 (nawiew) 3 Moduł pompy ciepła 4 Panel obsługowy 5 Regulator temperatury ciepłej wody z wyświetlaczem analogowym 6 Izolowany płaszcz z tworzywa sztucznego 7 Anoda ochronna zbiornika 8 Grzałka elektryczna 1,5 kw 9 Stalowy emaliowany zasobnik c.w.u., 290 l 10 Skraplacz zabudowany na zewnątrz zasobnika c.w.u. 11 Wężownica 1,45 m2 12 Poliuretanowa izolacja zasobnika Wymiary (szer. x wys. dł.) mm 660 x 1695 x 660 Idealne rozwiazanie dla domów jedno i wielorodzinnych Zakup pompy ciepła do c.w.u. jest najbardziej opłacalny zarówno z punktu widzenia budowy nowego domu jak i remontu lub modernizacji instalacji c.w.u. Urzadzenie doskonale sprawdza sie jako samodzielny badz uzupełniajacy system przygotowania ciepłej wody. Działa juz przy temperaturze powietrza siegajacej +8 C, dlatego potrafi pokryc % rocznego zapotrzebowania na ciepła wode. Bez problemu równiez zapewnia jej podgrzanie do +60 C z wyłacznej pracy pompy ciepła, bez uzywania grzałek elektrycznych. 4

5 Pompa ciepła do c.w.u. to wszechstronne urządzenie do przygotowania ciepłej wody. Wykorzystuje do tego celu energie cieplna z powietrza zewnętrznego lub wewnętrznego, pozyskując ze środowiska naturalnego większość energii potrzebnej do pracy. W porównaniu z rozwiązaniami tradycyjnymi, pozwala to zdecydowanie obniżyć koszty przygotowania ciepłej wody. Ponadto urządzenie jest doskonała alternatywa dla kolektorów słonecznych, gdyż w przeciwieństwie do nich nie jest uzależnione od warunków atmosferycznych. 5

6 Wężownica grzewcza w standardzie Pompa ciepła do c.w.u. wyposażona jest w zintegrowana wężownice grzewcza o powierzchni 1,45 m2. Dlatego tez jest ona wszechstronna pod względem zastosowania. Przykładowo zima, z wężownica pompy ciepła można połączyć kocioł grzewczy i ogrzać wodę w jej zasobniku, latem zaś pracuje sama pompa ciepła, a kocioł który wówczas pracowałby nieekonomicznie jest wyłączony. 6

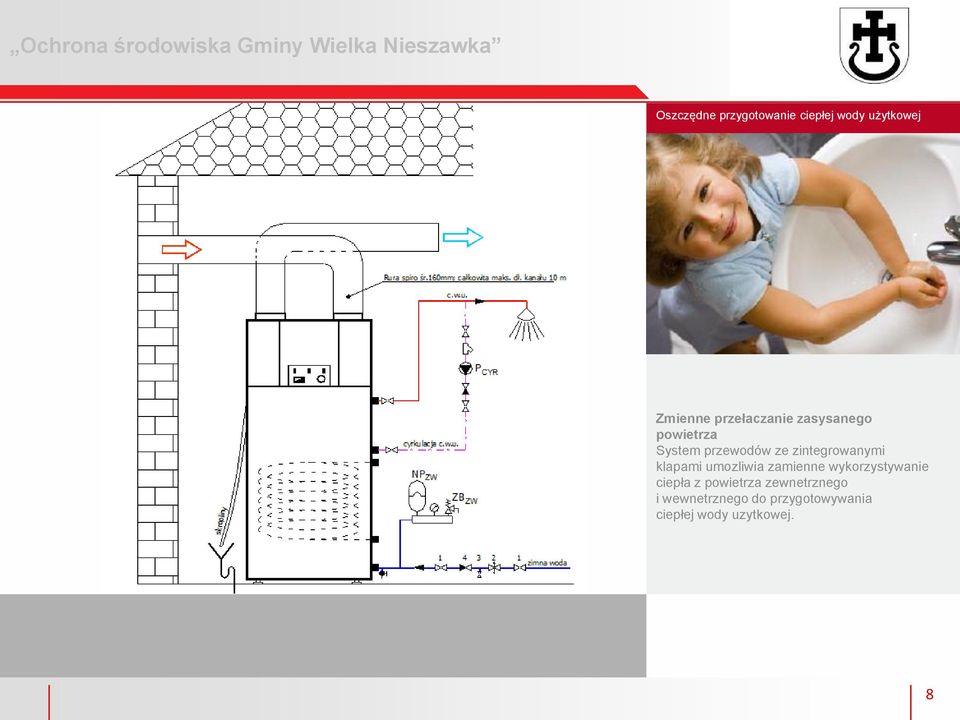

7 Zmienne przełaczanie zasysanego powietrza System przewodów ze zintegrowanymi klapami umozliwia zamienne wykorzystywanie ciepła z powietrza zewnetrznego i wewnetrznego do przygotowywania ciepłej wody uzytkowej. 7

8 Zmienne przełaczanie zasysanego powietrza System przewodów ze zintegrowanymi klapami umozliwia zamienne wykorzystywanie ciepła z powietrza zewnetrznego i wewnetrznego do przygotowywania ciepłej wody uzytkowej. 8

9 Dodatkowe mozliwosci pompy ciepła do przygotowania c.w.u. Uniwersalne podłaczenie przewodu powietrza, wydajny wentylator promieniowy oraz seryjne krócce powietrza o srednicy 160 mm urzadzenia umozliwiaja podłaczenie doprowadzenia powietrza z maksymalna długoscia przewodu rurowego 10 metrów. Zapewnia to swobode wyboru miejsca ustawienia, a poprzez róznorodnosc sposobów doprowadzenia powietrza daje szeroka game zastosowan i dodatkowych funkcji bez ponoszenia dodatkowych kosztów. 9

10 Schładzanie powietrza wewnętrznego Powietrze z pomieszczenia (np. ze spiżarni) jest najpierw odsysane przez przewód powietrzny, następnie schładzane i osuszane w pompie ciepła, po czym z powrotem wdmuchiwanie do pomieszczeń. Odpowiednim miejscem lokalizacji jest np. kotłownia lub pomieszczenie gospodarcze. Przewody powietrzne w pomieszczeniach, w których jest ciepło i wilgotno należy zaizolować aby uniknąć ich zroszenia.. 10

11 Osuszanie powietrza wewnętrznego Osuszone powietrze w pomieszczeniach gospodarczych przyspiesza suszenie prania i zapobiega szkodom spowodowanym wilgocią.. 11

12 Zmienne przełaczanie zasysanego Powietrza System przewodów ze zintegrowanymi klapami umozliwia zamienne wykorzystywanie ciepła z powietrza zewnetrznego i wewnetrznego do przygotowywania ciepłej wody uzytkowej.. 12

13 Wyniki pomiarów cieplno-przepływowych pompy ciepła 1. Temperatura podgrzewanej wody Podczas próby, podgrzewana woda osiągnęła w zasobniku temperaturę ~ 60 oc. 2. Zużycie energii elektrycznej Całkowita ilość energii elektrycznej zużytej podczas podgrzewania wody przez pompę ciepła: (od temperatury +15,5oC do +59,6oC) - 4,9 kwh. 3. Czas podgrzewania wody Temperatura początkowa wody w zasobniku: +15,5 oc Uzyskana podczas proby, temperatura podgrzewanej wody: ~ 60 oc Czas podgrzewania wody: ~ 7 godzin 13

14 Wyniki pomiarów cieplno-przepływowych pompy ciepła 4. Szybkość podgrzewania wody Temperatura podgrzewanej wody w czasie wyrażona w [oc] 51, ,3 40, ,9 30,3 27,2 23,7 15,5 17,8 19,8 21, ,3 57,4 59,6 14

15 Wyniki pomiarów cieplno-przepływowych pompy ciepła 5. Koszt podgrzewania wody w zależności od temperatury Koszt podgrzania c.w.u (0,52zł/kWh) w zależności od temperatury wyrażonej w [oc] 0,62 zł 0,47 zł 0,31 zł 0,21 zł - zł 0,05 zł 0,10 zł 0,99 zł 0,83 zł 1,20 zł 1,56 zł 1,40 zł 1,77 zł 2,13 zł 1,98 zł 2,44 zł 2,34 zł 2,55 zł 15,5 17,8 19,8 21,7 23,7 27,2 30,3 33, ,5 43, , ,3 57,4 59,6 15
